Что такое слаботочный щиток и зачем он нужен в квартире?

Содержание

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой

Обратите внимание и на ушки для опломбировки

Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Инструкция по сборке трехфазного электрощита

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

Назначение уличных боксов

Ящик должен выполнять три функции. Первая — обеспечивать безопасность людей во время обслуживания и эксплуатации электросети. Бокс обязательно заземляется.

Вторая — создавать оптимальные условия для приборов, расположенных внутри. Конструкция должна быть хорошо защищена от атмосферных воздействий: влаги, солнечного света, ветра.

Боксы для электросчетчиков производятся из металла или пластика. Последние считаются более безопасными в эксплуатации, потому что исключают поражение пользователя током

Третья — предоставлять доступ к прибору учета представителям обслуживающей организации. Это условие прописано в договорах с потребителями, хотя в ПУЭ нет прямого требования устанавливать счетчики на улице.

Какой лучше выбрать

К выбору необходимо отнестись серьезно. Существует много критериев выбора электрического распределительного щитка, шкафа

Жильцы домов и квартир отдают предпочтение компактным ящикам, которые, помимо своей прямой функции, выполняют еще и эстетическую, что немаловажно при выборе. Следует определиться, какой будет шкаф: встроенный в нишу стены или внешний

Что касается внутреннего бокса для электрических автоматов, то он смотрится эстетичнее, но его необходимо встраивать во внутренний короб, который необходимо подготовить заранее.

Как правило, при монтаже проводки стараются подключать так, чтобы каждый автомат отвечал за различные участки дома. Это делают для того, чтобы не обесточивать весь дом в том случае, если возникла неисправность в проводке на каком-то конкретном участке. Еще это удобно тем, что к этому автомату можно будет подключить довольно большую нагрузку. Например, в кухне используются бытовые приборы, такие как чайник, духовка, различные индукционные печи

И поэтому более важно поставить мощный автоматический выключатель на кухню, чем в зал

Что касается материалов, из которых изготавливают бокс, то они бывают металлические, полиэстеровые и пластиковые. Большинство людей стараются поставить боксы из полиэстера, которые по сравнению с железными и электрическими пластиковыми имеют больше преимуществ. Во-первых, такой бокс намного легче железа и крепче пластика, соответственно, это облегчает монтаж, а также он имеет неплохие противопожарные характеристики. Во-вторых, немаловажным фактором является эстетический вид бокса, который зачастую продается с прозрачными дверцами. Бокс для электрического щитка имеет своеобразный класс защиты IP. Чем выше класс, тем выше защита внутренностей:

  • Боксы со степенью изоляции IP20 устанавливают в квартире.
  • IP 21−23 отлично подойдут для тех мест, где отсутствует отопление.
  • IP44 уже можно устанавливать на улице, но желательно установить дополнительный козырек, соответственно, стоимость повышается в зависимости от класса защиты.
  • Существует еще один вид боксов с классом защиты IP54 и 66, которые можно ставить уже на открытых участках, не боясь, что в них попадет влага и содержимое придёт в негодность.

№6. Виды распределительных щитов по конструкции

По типу конструкции и назначению электрические щитки делятся на такие типы:

  • модульные предназначены сугубо для установки модульного оборудования, состоят из реек и площадок для установки шин, снаружи все закрывается металлической или пластиковой панелью;
  • учетные щитки обязательно имеют площадку для установки учетного оборудования, которое крепится на рейки или винты. Также конструкция предусматривает наличие модульных автоматических выключателей;
  • учетно-распределительные щитки отличаются от устройств предыдущего типа наличием рейки для монтажа защитных устройств на отходящие линии. В них также есть отсек для вводного коммутационного аппарата, который закрывается крышкой и может быть опломбирован.

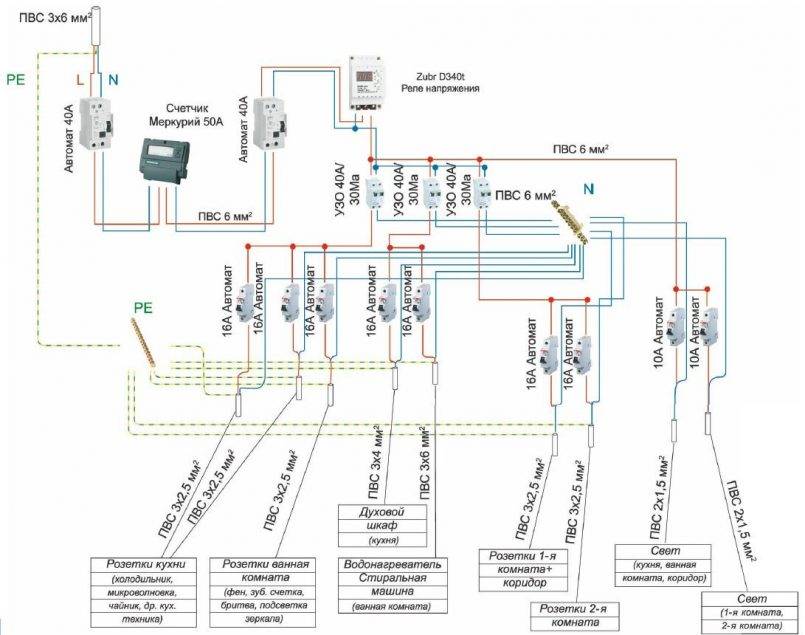

Составляем схему распределительного щита

Чтобы собрать однофазный щиток своими руками, требуется схема. При её составлении необходимо учесть специфику потребления электроэнергии зданием:

  • мощность, потребляемую каждой отдельной группой;
  • общую расчетную мощность;
  • количество потребительских групп;
  • месторасположение счётчика расхода электроэнергии.

Схема должна составляться так, чтобы она была понятной и удобной. На ней необходимо указать номиналы приборов, площадь сечения кабеля, разводку к потребителям. Пример можно найти в Интернете.

Схема сборки трёхфазного щитка во многом схожа со схемой для однофазного напряжения сети. Разница заключается в использовании иного способа распределения потребителей – каждая группа подключается к своей фазе. Важным нюансом является необходимость соблюдения баланса по нагрузке между всеми фазами.

Конструктивное устройство и принцип работы

Принятая в электрике расшифровка ГРЩ звучит как «главный распределительный щит». Он представляет собой комплектное, низковольтное устройство, оснащенное набором механизмов для ввода, распределения и контроля над объемами потребленной электроэнергии. ГРЩ обеспечивает защиту отводящих электроцепей на жилых, а также на производственных и общественных объектах.

Первоначально электроэнергия с трансформаторных подстанций подается на распределительный щиток объекта. Несколько функциональных блоков, которые представляют собой главную аппаратуру щита, размещены в отдельных панелях и соединены механическим или электрическим способом. Главными функциями ГРЩ являются:

  • обеспечение потребителей стабильной электроэнергией;
  • подключение к линиям электропередач;
  • обеспечение качества и бесперебойности электроснабжения;
  • селективная защита (в отдельных неисправных блоках);
  • предотвращение токовой перегрузки и возникающего вследствие этого короткого замыкания на вводных и распределительных устройствах;
  • автоматический ввод резерва;
  • учет потребляемых объемов электроэнергии.

Главный распределительный щит может подключаться к питанию как от основных вводов (трансформаторные подстанции), так и от резервных источников (трансформаторы, газовые или бензиновые генераторы, солнечные батареи, ветряные генерирующие установки). В обычном режиме функционирования все потребители главного щита подсоединяются к нему посредством отдельного ввода. Но на случай аварийных ситуаций предусмотрено групповое подключение потребителей к резервам питания, если прекращается его подача из основного ввода.

Как распределяется электричество

Распределение энергии по группам пользователей – одна из главных задач электрического щитка. Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения:

  • Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. К ним относятся духовые шкафы, посудомоечные и стиральные машинки, водонагревательные приборы и электрические плитки. Обычно это устройства, которые превышают по мощности 2 кВт. Каждая линия в щитке должна быть оборудована системой автоматического выключения. При этом она должна иметь соответствующий номинал. Ни у одной из таких линий не должно быть ответвлений. От щитка к потребителю электричества в этом случае ведется цельный отрезок кабеля.
  • Все накопительные водонагревательные приборы, стиральные машины и электроплиты должны подключаться к щитку электрическим кабелем 2,5 кв. мм. В электрическом щитке на каждую линию устанавливается автовыключатель, рассчитанный на 16 А.
  • Некоторые электрические духовки должны подключаться кабелем большого сечения. Это обычно провода 4 кв. мм. Автомат в щите при этом должен иметь номинал 20 А. Если к щитку подключен электроварочный прибор или проточное водонагревательное устройство, кабель может понадобиться сечением 6 кв. мм. При этом автомат устанавливается на 32 А.
  • Розеточные линии распределяются таким образом, чтобы для каждого помещения они были выполнена отдельно. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. мм. Ее разветвление может происходить в распределительных коробках по дороге к потребителям. Если возникает какая-нибудь нештатная ситуация, не понадобится отключать другие помещения, можно выключить только один конкретный автомат.
  • Линии освещения тоже следует выполнять отдельно для каждой комнаты. Кабели для них должны иметь сечение 1,5 кв. мм. К каждой такой линии должна подключаться система автоматического отключения на 10 А.

Многие могут подумать, что такой подход к монтажу щитка и проведению электрических кабелей довольно избыточен. Однако в действительности этот способ является единственно верным, если учитывать необходимость обеспечения безопасности и комфорта управления, прописанных в ГОСТе.

Многие неопытные электрики, незнакомые с принципами проведения проводки, в целях экономии закупают кабели небольшого сечения вместо качественных изделий. Кроме того, нередко любители приобретают УЗО и автоматы невысокой стоимости. Такие решения могут сказаться на безопасности жителей дома, в котором проводится электричество.

Пред проведением проводки следует рассмотреть один пример. Из щитка выходит кабель сечением 1,5 кв. мм, который защищен автоматом 10 А. Он может предназначаться для освещения в одной комнате. Линия заходит в распределительную коробку. Если в следующем помещении нагрузка на электрическую сеть предполагается меньше, неопытный электрик может решить снизить сечение кабеля, выводящего из распределительной коробки, до 0,75 кв. мм.

По неизвестным причинам в электрической сети происходит короткое замыкание. Провода может просто залить из квартиры сверху. Кабель начинает испытывать действие сильных токов, доходящих до 10 А. Он не выдерживает и загорается. Изоляция кабеля плавится, а в квартире может начаться пожар. Из этого следует, что в линии не должно быть снижения сечения кабеля ни при каких условиях.

Требования к установке бокса

Прибор учета и дополнительное оборудование допускается устанавливать только в достаточно жесткую конструкцию. Она должна быть хорошо изолирована от влаги и других негативных атмосферных явлений.

Счетчики при значительных температурных перепадах могут давать погрешности в показаниях, поэтому рекомендуется утеплять короб специальными колпаками или нагревательными элементами. Это продлит и срок службы устройств.

Основные пункты ПУЭ-7:

  1. Расстояние между полом и коробкой с зажимами счетчика должно попадать в диапазон 0,8-1,7 м. Допускается отклонение первого показателя до 0,4 м.
  2. Если место размещения доступно для посторонних лиц, ящик должен быть оборудован надежным замком и смотровым окошком.
  3. Конструкция и размеры шкафа должны обеспечивать легкий доступ ко всем элементам установки и возможность замены приборов, если необходимо.
  4. Во время монтажа обязательно возле счетчика оставляются концы проводов от 12 см. Отрезок нулевого провода на конечной длине в 10 см должен иметь отличительную окраску.
  5. Обязательно заземление медными защитными проводниками.
  6. Электропроводка не должна иметь спаек.
  7. Сроки поверки: для трехфазных счетчиков — 1 год, для однофазных — 2 года.

Кроме требований для самих счетчиков и ящиков правила распространяются и на кабеля, провода, крепления. Для многожильного кабеля обязательно использование НШВИ (наконечника). При креплении концов кабелей к оборудованию нужны и гермовводы (сальники).

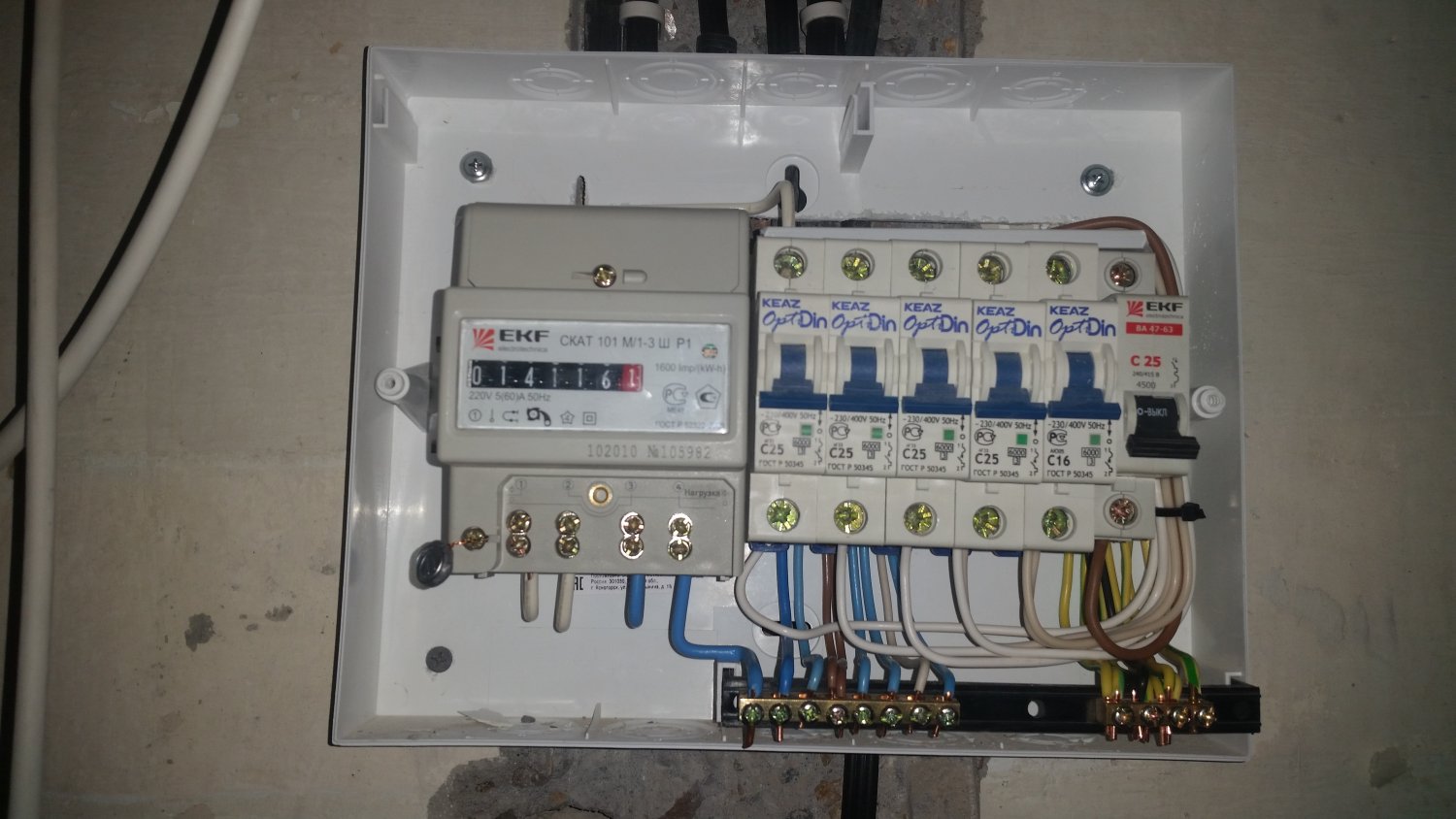

Один из вариантов обустройства электрощитка, в котором установлен прибор учета, вводной автомат. Схему расположения приборов и их технические характеристики подбирают в зависимости от параметров конкретной электросети

Как осуществляется монтаж?

Подключение всего оборудования должен делать электрик при условии наличия у него необходимых для подобных работ документов. Такие специалисты есть у собственника ЛЭП. Приглашать кого-то другого или делать все самостоятельно нецелесообразно.

Неквалифицированные мастера могут не сопоставить технические характеристики вводного оборудования с фактическими нагрузками на сеть, «забыть» об устройствах защиты от поражения током или вовсе совершить грубейшие ошибки при последовательности их подключения. Поэтому знать, как осуществляется монтаж, весьма желательно.

Сначала оборудуется вводное устройство — это сам шкаф, где находятся механизмы защиты и соединения входящих кабелей с отходящими. Хорошо, если труба с кабелем входит непосредственно в сам ящик. Рассмотрим процесс подключения на примере с трехфазной сетью.

На рисунке видно, как три проводника фазы (L1, L2, L3) подключены к входным контактам рубильника. Последний отрежет всю сеть, если будет нужно. На рисунке также: N – ноль; PE – земля

Рубильников в продаже много, подойдет один трехполюсный автомат, который можно вынести за пределы вводного устройства. Одна из таких конструкций — ЯБПВУ-100. Это железная коробка с размыкающими контактами и плавкими вставками на 100 А.

Выведенный наружу рубильник позволяет отключить ток вручную. Плавкие вставки и защита от импульсного перенапряжения сделают это автоматически

Важнейшим элементом вводного устройства является и заземляющая шина, к которой подключается повторное заземление с нулевым входящим проводником. Она расщепляет PEN-проводник на заземляющий провод и отходящий нуль. Дальше кабель от ящика идет к дому, где установлен свой щиток.

Расщепление нуля может происходить и в самом вводном устройстве. В этом случае щиток будет называться вводно-распределительным.

Если подразумевается расключение уличной проводки, можно от основного щитка сделать специальный отвод. Так устройства, рассчитанные для трехфазного питания, будут иметь отдельные автоматы, УЗО.

На корпусе этого щитка смонтированы трехфазный (слева) и однофазные (справа) силовые разъемы. Розетки надежно защищены от пыли и влаги

Оборудование подключается через силовые штепсельные разъемы или коробки с шинами. Степень защиты у них должна быть больше или равна показателю IP45.

О том, как собрать и установить щиток для счетчика в квартире, подробно написано в следующей статье, с которой мы рекомендуем ознакомиться владельцам городского жилья.

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемы
Производитель и цена
IEK
ABB
Legrand
Schneider
КЭАЗ
Схема №1
1700р
6700р
7300р
4300р
2100р
Схема №2
1600р
6600р
7200р
4200р
2000р
Схема №3
4200р
9200р
9800р
6800р
4600р
Схема №4
2400р
6900р
8100р
5100р
2700р
Схема №5
3400р
9700р
10300р
7500р
3700р
Схема №6
5900р
12200р
12800р
10000р
6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

№4. Материал изготовления

Распределительный щит может быть выполнен из металла или пластика. Металлический щиток более устойчив к механическим повреждениям, отличается высокой долговечностью и надежностью, а вместе с тем и приличным весом. Внешний вид таких изделий не самый плохой, но все же не идеальный, поэтому металлические щитки больше подойдут для установки в гаражах и производственных помещениях.

Для квартиры лучше подобрать аккуратный пластиковый щиток. Это легкие и эстетичные устройства, а ответственные производители выпускают вполне прочные изделия, которые по уровню долговечности не уступают металлическим и не требуют обязательного заземления. Дешевые пластиковые щитки от малоизвестных китайских компаний имеют свойство со временем желтеть.

В продаже также встречаются щитки, выполненные из комбинации пластика и металла.

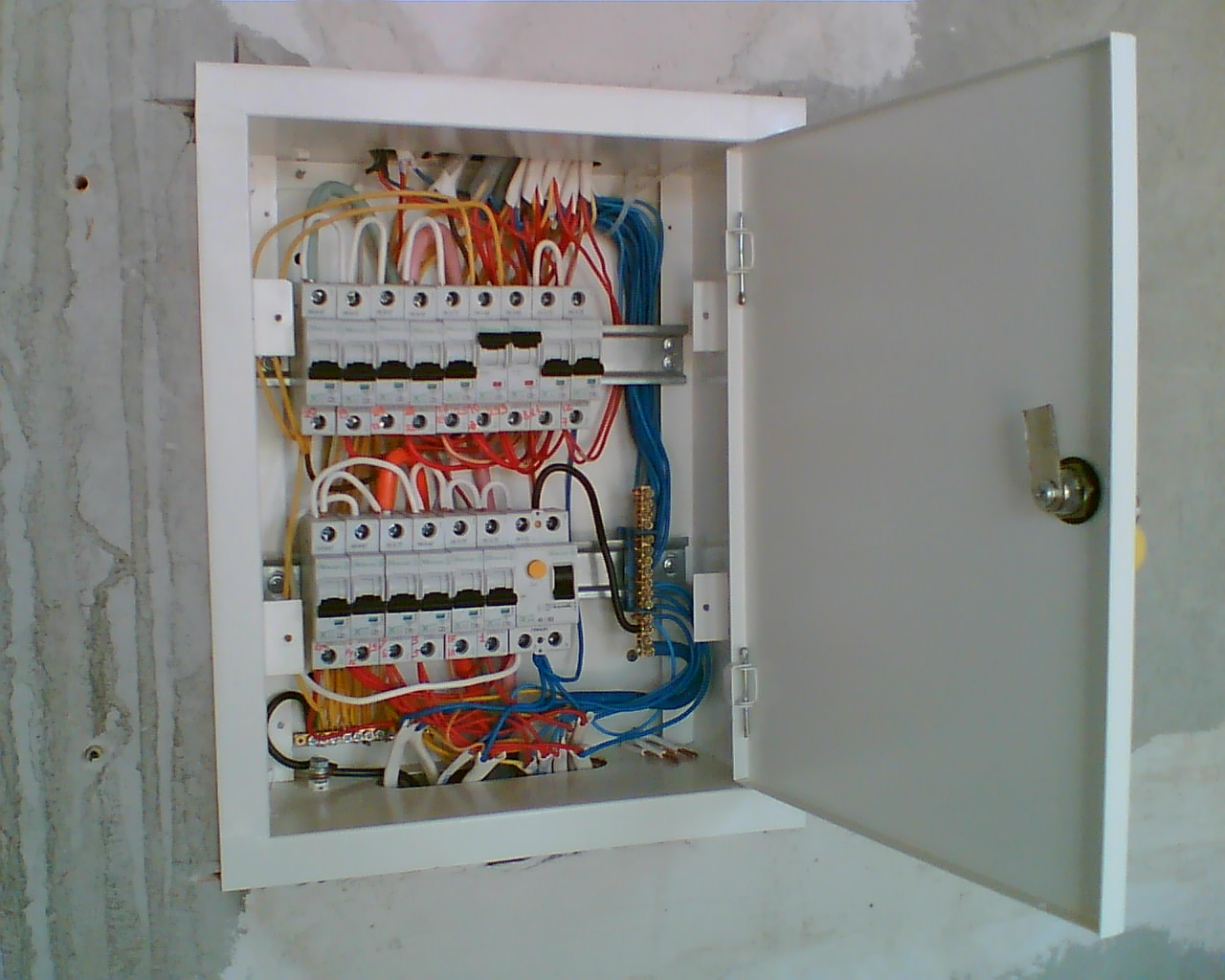

Устройство электрощита

Разработка электрической схемы электрощита полностью зависит от всей проводки здания. Т.е., именно она предопределяет количество автоматических защитных выключателей, их тип, параметры, а также иные элементы и их свойства.

Поскольку в каждом отдельном случае существует целый ряд конкретных особенностей, не будем останавливаться на разработке принципиальной схемы, а только рассмотрим основные, общие конструктивные элементы.

Прежде всего, распределительный щит для частного дома может быть выполнен из металла или пластика. В последнее время все большей популярностью стали пользоваться пластиковые конструкции, они имеют привлекательный внешний вид, меньший вес и цену, однако металлическая конструкция надежнее, служит дольше и выдерживает большие механические нагрузки. Выбор остается за вами.

Корпус конструктивно может быть встраиваемый в нишу, предварительно приготовленную в стене, а также устанавливаться непосредственно на ней.

Встраиваемые конструкции более удобны при монтаже скрытой проводки, они занимают меньше места, не выделяются внешне, смотрятся эстетично и гармонично вписываются в пространство. Однако их монтаж и установка значительно сложнее.

Внутреннее устройство электрощита состоит из следующих основных компонентов:

  • Специальная DIN – рейка, на нее устанавливаются все автоматические выключатели и другие устройства управления и защиты;
  • Особого рода распределительные токоведущие шины для нулевого и защемляющего провода. Шина земли обозначается «PE», а нулевая – «N»;
  • Автоматические выключатели, устройства защитного отключения и другие устройства автоматики и управления, например: освещением, вытяжкой и т.п.;
  • Счетчик потребления электроэнергии;
  • Провода, соединяющие все элементы электрощита в единую схему.

В некоторых случаях, например в квартирах, в электрощите может не быть счетчика, а кроме того, устанавливаться иные, не указанные блоки автоматики и управления. Крепеж и установку дополнительных элементов необходимо делать в соответствии с инструкцией к этим приборам, она поставляется вместе с ними.

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

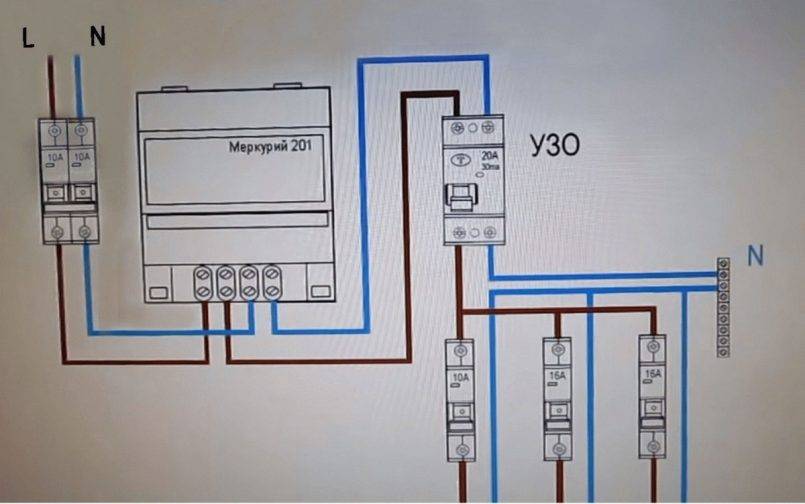

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

  • на входе автоматический выключатель с двумя полюсами = 2 модуля;
  • далее установлен счётчик электроэнергии = 6 модулей;
  • после счётчика два УЗО = 4 модуля;
  • автоматические выключатели с одним полюсом в количестве шести штук = 6;
  • нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.

Схема небольшого щита распределения.

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.
