Основные технические характеристики кабеля ВВГ 3х6

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики Ед. изм. Значение
ГОСТ ГОСТ 31996-2012
Класс жилы по ГОСТ 22483-2012 1
Код ОКП 35 2122; 35 3371
Класс пожарной опасности О1.8.2.5.4
Диапазон температур эксплуатации °С от -50 до 50
Минимальная температура монтажа °С -15
Продолжительность эксплуатации лет 30
Напряжение сети В до 1000
Частота переменного тока в сети Гц 50 Гц
Допустимое растягивающее усилие Н 540
Максимально допустимая температура нагрева жил при КЗ °С 160
Продолжительность короткого замыкания, не более с 5
Расчетная масса (вес) кабеля, 0,66 кВ кг/км 309
Расчетная масса (вес) одного метра кабеля, 0,66 кВ кг/м 309/1000
Расчетная масса (вес) кабеля, 1 кВ кг/км 346
Расчетная масса (вес) одного метра кабеля, 1 кВ кг/м 346/1000
Допустимый радиус изгиба мм 139

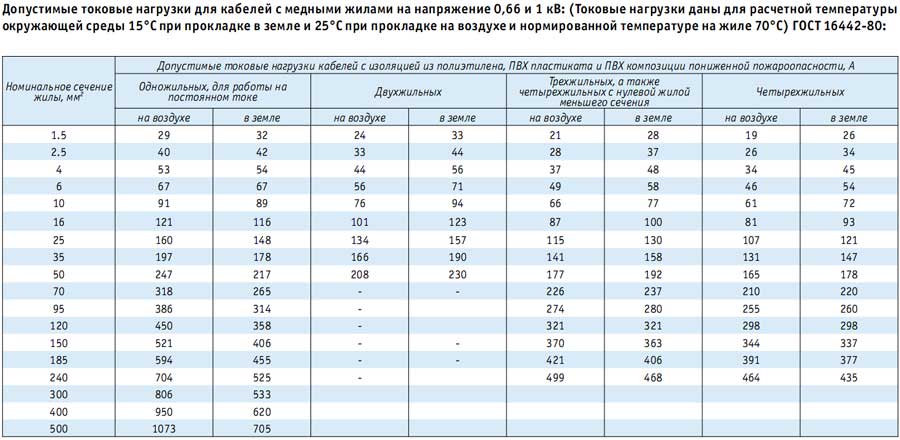

Допустимая токовая нагрузка при прокладке на воздухе А 46
Допустимая токовая нагрузка при прокладке в земле А 59
Допустимый ток односекундного короткого замыкания А 0.65
Объем горючей массы л/км 188
Сопротивление изоляции жил МОм/км 9
Толщина изоляции жил, 1 кВ мм 1
Толщина изоляции жил, 0,66 кВ мм 0.7
Масса цветного металла г/м 2.9
Максимальная мощность при прокладке в воздухе, 220 В кВт 13.49
Максимальная мощность при прокладке в земле, 220 В кВт 17.31
Максимальная мощность при прокладке в воздухе, 380 В кВт 30.27
Максимальная мощность при прокладке в земле, 380 В кВт 38.82
Температура нагрева жил по условию невозгорания °С 350
Длительно допустимая температура нагрева жил °С 70
Допустимая температура в режиме перегрузки °С 90
Электрическое сопротивление жилы Ом/км 3.08

Мнение эксперта

Главный редактор LinijaOpory

Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!

Расшифровка и виды

Буквами ВВГ зашифрована следующая информация: так как впереди не стоит буква «А», жилы у ВВГ сделаны из меди. Далее идут две буквы «В». Они расшифровываются как оболочка из поливинилхлорида — ПВХ. То есть, каждая медная жилка имеет собственную изоляцию из винила, затем все они продеты в защитный шланг из того же поливинилхлорида. Последняя буква «Г» обознаячает отсутствие брони и защитных оболочек. То есть, кабель ВВГ не имеет дополнительной защиты. Именно по этой причине при наружной прокладке он нуждается в дополнительной защите.

Внешний вид пятижильного кабеля ВВГ

Модификации оболочки

Но у этого вида кабельной продукции много различных модификаций: ВВГнг, ВВГнг Ls, ВВГнг Hf, ВВГнг FrLs и другие. По строению эти виды не отличаются, но за счет добавок в пластификат имеют специфические свойства. Давайте рассмотрим, что они обозначают:

  • ВВГНГ. Дополнительные буквы «нг» расшифровываются как негорючий. Это значит, что в пластикат оболочек добавлены вещества, которые препятствуют распространению пламени. То есть, самостоятельно этот кабель не горит и не поддерживает горение даже при совместной прокладке.
  • ВВГнг LS. В этой модификации ПВХ используется тот, который при горении выделяет мало дыма.
  • ВВГнг-LSLTx. Тут пластификат при горении выделяет мало дыма и этот дым содержит мало токсичных веществ. В огне длительное время не горит, потому применяется в основном для аварийного освещения или на пожароопасных участках. Разрешен к использованию в детских и лечебных учреждениях.

  • ВВГнг HF. Буквы NF обозначают, что винил оболочек не содержит галогенов, а конкретно — хлора. То есть, дым малотоксичный.
  • ВВГнг-frls. Это стойкий к огню вариант кабеля, предназначенный для групповой прокладки. Сопротивление открытому огню 60-180 мин. Достигается оно наличием дополнительной защитной оболочки из слюды. При горении выделяет мало дыма.
  • ВВГ п. Это плоская разновидность. Обычно выпускается двух или трехжильный.

Если коротко подвести итоги: кабель ВВГ имеет оболочку, не распространяющую горение при индивидуальной прокладке. Для групповой прокладки он не пригоден. Зато все остальные виды, начиная с ВВГнг, могут укладываться в пучке.

Количество жил и форма кабеля

Кабель ВВГ любой модификации может иметь от двух до шести проводников. Провода могут быть одножильными или многожильными. Сечение — от 1,5 квадратных миллиметра до 250 квадратных миллиметров. Есть также модификации с нулевыми и защитными проводами. Они имеют меньший диаметр и характерную окраску (синий и голубой).

Жилы могут быть круглыми и сегментными, сам кабель по форме — круглым и плоским

По форме жилы могут быть круглыми или сегментными. Сегментные делают в кабелях большого сечения для уменьшения диаметра. Если жилы круглые, промежутки между ними заполняются пластикатом. Кабель ВВНнг с проводами малого диаметра (до 25 мм) может быть без заполнения.

Строение кабелей

Kabel в переводе с голландского языка – это трос или канат. Силовой кабель представляет собой конструкцию из изолированных жил, окруженных общей изоляцией и защитной оболочкой. Внешняя оболочка, защищающая проводники от механических воздействий, может быть усилена броней. Все силовые кабели имеют одинаковое строение. В зависимости от исполнения могут отличаться материалами, из которых изготовлены отдельные элементы.

В состав структуры СК входят:

  • жила, проводящая ток;
  • изоляция этой жилы (фазная);
  • оболочка, покрывающая все имеющиеся в кабеле жилы.

К сведению. Кроме того, в структуру кабеля могут входить различные покрытия и заполнители, препятствующие слипанию жил с изоляцией или различных изоляционных слоев между собой (пленка, тальк).

Токопроводящая жила

Круглая, сегментная или секторная форма – вот основные конструктивные формы тоководов в кабеле. Линейка сечений жил стандартная, сами проводники изготовлены из алюминия или меди.

Кабели с разной формой жил

Фазная изоляция

Каждый фазный проводник в кабеле покрыт индивидуальной (фазной) изоляцией. Ещё П.Л. Шиллинг в середине 19 века использовал гуттаперчевую изоляцию для проводов, по которым в море взрывали мины.

Современная фазная изоляция должна отвечать следующим требованиям:

  • гибкость;
  • механическая прочность;
  • электрическая прочность.

Выбор между гибкостью и уменьшением толщины всегда проблематичен. Электрическая прочность – вот главный показатель для изоляции. Она может быть выполнена из сшитого полиэтилена, поливинилхлорида, резины или пропитанной маслом бумаги.

Важно! Если уменьшить толщину, повысится гибкость, понизится вес, и улучшится теплоотвод, значит, кабель может выдерживать большой рабочий ток. Снижение толщины изоляции ведёт к вероятности пробоя, следовательно, снижается электрическая прочность

Внешняя оболочка

Это защитный слой, покрывающий всю сложную конструкцию СК. Внешняя оболочка может быть выполнена из ПВХ (поливинилхлоридный пластикат)

К примеру, ввгп нг, если обратить внимание на его маркировку, имеет такую оболочку из ПВХ

Дополнительные элементы

К ним относятся компоненты, позволяющие повысить внутреннюю изоляцию, прочность и защищённость жил. Дополнительные элементы могут быть следующими:

  • экранирующая оплётка;
  • поясная изоляция;
  • подкладка (подушка) под броню;
  • защитный внешний слой из металлических лент (броня);
  • внутренний заполнитель промежутков между проводниками.

Количество и сечение жил

В СК может входить от 1 до 5 токоведущих проволок. Номинальное сечение проводников лежит в интервале от 1,5 до 1000 мм2. Они в СК имеют одинаковое сечение, но в четырехжильных кабелях один из проводников может быть меньшего сечения. Обычно это зануляющий проводник.

Таблица сечений жил силовых кабелей

Различные варианты скруток

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно,  чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм2. Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

  • с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
  • оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
  • для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
  • после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

  • простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков;

  • метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

  • бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
  • соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая  накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Подробно, о методах соединения одножильных проводов https://sdelalremont.ru/nadezhnye-sposoby-soedineniya-elektricheskix-provodov.html

Преимущества кабелей ВВГ

Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:

  1. Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
  2. Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
  3. Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
  4. Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
  5. Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
  6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
  7. Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
  8. Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
  9. Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Основные виды грунтовки для обработки стен

Силовой кабель NYM (НЮМ): описание, применение, характеристики

Вступление

Силовой кабель NYM (НЮМ) предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 кВ с частотой до 50 Гц. В настоящее время кабель NYM приобретает все большую популярность и востребованность при проведении электромонтажных работ, так как он отвечает всем требованиям действующих нормативных актов и документов. Кабель NYM обладает пониженными горючестью и газо- дымо -выделением.

Область применения кабеля NYM

Силовой кабель NYM (НЮМ) предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Силовой кабель NYM применяется для обеспечения электроснабжения в жилых и общественных зданиях и сооружениях в которых предъявляются повышенные требования к не горючести и малой дымности используемых материалов.

Также кабель NYM применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях). Также есть ограничения по возможности открытой прокладки в связи с тем, что силовой кабель NYM имеет оболочку подверженную воздействию ультрафиолета.

Описание кабеля

  • токопроводящая жила — медная, круглой формы
  • изоляция — из поливинилхлоридного пластиката (ПВХ).
  • скрутка — изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены.
  • поясная изоляция — из не вулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.

оболочка — из ПВХ пластиката.

Силовой кабель NYM(НЮМ)

Характеристики

число жил и сечениекабеля NYM (мм²) наружный диаметркабеля NYM (мм) массакабеля NYM (кг/км)
2 x 1,5 8,80 128
2 x 2,5 9,90 169
3 x 1,5 9,20 146
3 x 2,5 10,40 198
3 x 4,0 11,90 273
4 x 1,5 9,90 172
4 x 2,5 11,20 235
5 x 2,5 12,20 280
5 x 4,0 14,80 427
5 x 6,0 16,10 550
5 x 10 19,40 843
5 x 16 23,30 1289
5 x 25 27,70 1924
5 x 35 30,80 2509

Технические и эксплуатационные характеристики кабеля силового NYM(НЮМ)

Рабочее напряжение кабеля NYM 0,66 кВ
Температура эксплуатации кабеля NYM от -50°С до +50°С
Относительная влажность воздуха (при +35°С) до 98 %
Кабели могут быть проложены без предварительного подогрева при температуре не ниже -5°С
Минимально допустимый радиус изгиба кабеля силового NYM 4 диаметра кабеля
Срок службы кабеля NYM 30 лет
Гарантийный срок эксплуатации кабеля силового NYM 5 лет

Конструкция кабеля силового NYM (НЮМ)

Кабель с медной однопроволочной жилой, с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, не распространяющего горение, с заполнением из резиновой смеси.Предназначен для промышленного и бытового стационарного монтажа цепей эл. освещения и силового оборудования.

Запрещена прокладка в открытом грунте и заделка кабеля в сырой бетон.Номинальное напряжение – 660 В (СК), 500 В.

1 – токопроводящая жила; 2 – изоляция – ПВХ-пластикат; 3 – заполнение – резиновая смесь; 4 – оболочка – ПВХ-пластикат.

Токопроводящая жила (1) кабеля NYM медная, круглой формы, 1 и 2 класса по ГОСТ 22483
Изоляция кабеля (2) NYM из поливинилхлоридного пластика (ПВХ), изолированные жилы имеют сплошную цветовую расцветку в соответствии с цветами, указанными в таблице цветов (см. ниже)
Скрутка кабеля NYM изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены
Поясная изоляция кабеля NYM (3) из не вулканизированной резиновой смеси, одножильные кабели марки НЮМ исполняются без поясной изоляции
Оболочка кабеля (4) из ПВХ пластиката, серого цвета

www.otdelochnik24.ru

Температурный режим и условия эксплуатации

Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С

Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля.  Срок службы — 30 лет.

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Открытое положение

Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

Скрытый вариант

Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

https://youtube.com/watch?v=Pl3vTIAp2QY

Технические характеристики

Кабель КВВГ можно использовать в установках 660 Вольт и 100 Гц частотой переменного напряжения. Максимальное напряжение установок постоянного тока – 1000 В. Испытание проводника проводят при 2500 В. КВВГ можно вводить в эксплуатацию при температурах окружающей среды от -50 до +50 градусов Цельсия. Предельно допустимая температура составляет –70 градусов Цельсия.

Важно! Рассматриваемую марку кабеля нельзя подвергать механическому воздействию и нагрузкам, при прокладке нужно заблаговременно учесть все факторы, которые могут привести к провисаниям, колебаниям, продольному растяжению и прочему. При соблюдении этих условий срок службы КВВГ, проложенного в тоннеле, в гофре или канале – 25 лет, а на открытом воздухе и помещениях с повышенной влажностью и другими вредными факторами – 15 лет. Характеристики кабеля КВВГ, о которых вы должны знать:. Характеристики кабеля КВВГ, о которых вы должны знать:

Характеристики кабеля КВВГ, о которых вы должны знать:

  • Нормальное сопротивление изоляции кабеля если она полиэтиленовая – 300 МОм, ПВХ – 6 МОм.
  • Толщина изоляции от 0,6 до 0,8 мм, зависит от площади сечения жил (чем больше – тем толще).
  • Строительная длина КВВГ равняется 150 метров, но встречается и в бухтах с другим количеством кабеля.
  • Размерный ряд от 0,75 мм2 каждой из жил до 10 мм2, от 4 до 61 жилы.

Кабеля с площадью сечения проводников до 1,5 мм2 могут содержать максимальное количество жил – 61. Ну а в случае с сечениями 4-6 мм2 – от 4 до 10. Отдельные производители могут производить КВВГ и с двумя жилами по 0,5 мм2 и другие.

Вес линии зависит как от диаметра проводников, так и от их количества. Ниже расположена таблица, где в первой колонке количество жил и их сечение, во второй размеры по наружному диаметру КВВГ, в третьей – вес (кг на км).

ВВГнг-HF

ВВГнг HF – это силовой кабель, используемый для проведения и монтажа электросетей переменного тока с напряжением в 660В и 1000В. В первую очередь кабель ВВГнг HF рекомендован для организации питания приборов освещения и электрооборудования на крупных производственных и общественных объектах: электростанциях, заводах, объектах нефтехимической промышленности, стадионах, концертных залах, вокзалах, аэропортах, учебных и медицинских заведениях, магазинах и других зданиях с повышенными требованиями к пожарной безопасности.

Характеристики кабеля ВВГнг HF:

  • расчетное напряжение: до 1 кВ;
  • эксплуатационный температурный диапазон окружающей среды: -30˚C — +50˚C;
  • температура прокладки кабеля (без подогрева): не ниже -15˚C;
  • относительная влажность в помещении (при +35˚С) – до 98%;
  • максимальный нагрев жил во время работы: до 70˚С (до 90˚C в ПВВГнг);
  • максимальный нагрев кабельных жил при перегрузке: до 90˚C (до 130˚C в ПВВГнг);
  • максимально допустимая температура продолжительного воздействия – 400˚C;
  • наименьший допустимый радиус сгиба провода при монтаже: 10 диаметров для одножильных кабелей и 7,5 – для многожильных;
  • срок эксплуатации – 30 лет.

Таблица соотношения веса кабеля к длине

В таблице соотношения веса кабеля к длине представлена вся информация для расчёта массы.

Кабель ВВГнг (количество жил / сечение в мм) Вес при напряжении, 660 В / 1 км Вес при напряжении 1000 В / 1 км
1×1,5 41 кг 46 кг
1×2,5 52 кг 57 кг
1×4 72 кг 80 кг
1×6 93 кг 102 кг
1×10 143 кг 146 кг
1×16 229 кг 234 кг
1×25 327 кг 332 кг
1×35 424 кг 430 кг
1×50 557 кг 564 кг
1×70 773 кг
1×95 1037 кг
1×120 1290 кг
1×150 1608 кг
1×185 2010 кг
1×240 2593 кг
2×1,5 75 кг 85 кг
2×2,5 98 кг 122 кг
2×4 152 кг 171 кг
2×6 196 кг 216 кг
2×10 300 кг 307 кг
2×16 451 кг 458 кг
2×25 668 кг 679 кг
2×35 867 кг 879 кг
2×50 1163 кг 1177 кг
2×70 1607 кг
2×95 2150 кг
3×1,5 96 кг 122 кг
3×2,5 142 кг 156 кг
3×4 200 кг 224 кг
3×6 263 кг 289 кг
3×10 411 кг 421 кг
3×16 628 кг 638 кг
3×25 939 кг 954 кг
3×35 1229 кг 1246 кг
3×50 1653 кг 1672 кг
3×1,5+1×1 127 кг 143 кг
3×2,5+1×1,5 166 кг 183 кг
3×4+1×2,5 235 кг 260 кг
3×6+1×4 315 кг 347 кг
3×10+1×6 479 кг 499 кг
3×16+1×10 761 кг 773 кг
3×25+1×16 1126 кг 1145 кг
3×35+1×16 1435 кг 1455 кг
3×50+1×25 2006 кг
3×70+1×35 2710 кг
3×95+1×50 3667 кг
3×120+1×70 4598 кг
3×150+1×70 5460 кг
3×185+1×95 6829 кг
3×240+1×120 8785 кг
4×1,5 132 кг 148 кг
4×2,5 175 кг 193 кг
4×4 251 кг 281 кг
4×6 333 кг 366 кг
4×10 526 кг 539 кг
4×16 830 кг 847 кг
4×25 1217 кг 1236 кг
4×35 1625 кг 1647 кг
4×50 2153 кг 2178 кг
4×70 3058 кг
4×95 4143 кг
4×120 5109 кг
4×150 6248 кг
4×185 7709 кг
4×240 9998 кг
5×1,5 161 кг 180 кг
5×2,5 214 кг 235 кг
5×4 309 кг 348 кг
5×6 414 кг 453 кг
5×10 655 кг 671 кг
5×16 1037 кг 1058 кг
5×25 1553 кг 1577 кг
5×35 2043 кг 2070 кг
5×50 2723 кг 2753 кг
5×70 3850 кг
5×95 5142 кг
5×120 6397 кг
5×150 7946 кг
5×185 9647 кг
5×240 12275 кг

Вам это будет интересно Провод греющий для труб


Типы ВВГнг

Выше рассмотрен кабель ВВГнг, его характеристики, обозначение. Рассчитать массу провода можно по справочнику, благодаря формуле, по онлайн-калькулятору. В таблице рядом с типом кабеля указана точная масса.

Расшифровка маркировки кабеля

Узнать о том, в какой области может применяться товар можно уже по его маркировке. Силовой провод маркирован как ВВГнг(А). Здесь:

ВВГ — это обозначение расшифровывается как «винил-винил-голый». Аббревиатура говорит о том, что у кабеля два слоя поливинилхлорида, но специальный слой защиты не предусмотрен.
нг — обозначение указывает на возможность использования кабеля в пожароопасных средах. Если возгорание возникнет, кабель не будет распространять его

Для некоторых областей применения использования это критически важное требование.
(А) — эта буква показывает отличие конкретной спецификации кабеля от других разновидностей ВВГ по части пожаробезопасности. Кабель ВВГнг ГОСТ предписывает маркировать буквой «А» в том случае, если кабель не будет распространять горение даже при прокладке в пучках.

Маркировка кабеля легко читается, и уже по одному взгляду на нее вы сможете понять, где и как будет применяться изделие.

Основные характеристики

Итак, перейдем к наиболее интересной важной части статьи – обзору технических характеристик кабеля ВВГнг

Конструкция

Проводник может состоять как из одной, так и из нескольких жил, вплоть до пяти. В аббревиатуре количество жил можно определить по первой цифре. В свою очередь жилы могут иметь как круглую, так и секторную форму (визуальное различие двух видов на картинке).

Еще одна особенность токоведущих жил, они могут быть многопроволочными либо однопроволочными, класса 1 и 2 по ГОСТу 22483. Цветовая маркировка проводов может быть представлена полным окрашиванием изоляции либо частичным – полоска шириной 1 мм вдоль проводника. Цвета жил проводов кабеля ВВГнг соответствуют всем современным стандартам. Если кабель многожильный, заземляющий контакт может иметь меньшее сечение, чем все остальные.

Наглядный пример структуры проводника

https://youtube.com/watch?v=5cTQ_dNnAEY

Вес

Что касается веса кабеля ВВГнг, он отличается в зависимости от общего поперечного сечения. Варьируется масса 1 км кабеля от 28,5 до 10256 кг.

Подробнее увидеть описание всех значений веса Вы можете в таблице:

Поперечное сечение

Наружный диаметр жил, а правильнее говорить поперечное сечение кабеля ВВГнг может составлять от 1,5 до 240 мм2. Все существующие на сегодняшний день размеры и номенклатуру мы предоставили в таблице:

В квартире и дома чаще всего применяются следующие размеры кабеля ВВГнг:

  • для розеток – не менее 2,5 мм2
  • для освещения не менее 1,5 мм2
  • для подключения мощной бытовой техники отдельно от распределительной коробки – не менее 4 мм2

Для правильного выбора диаметра рекомендуется осуществить расчет сечения кабеля по мощности и току. Формулы довольно простые и при этом расчетные работы не займут у Вас более 5 минут.

Технические и эксплуатационные показатели

Основными параметрами силового кабеля ВВГнг являются:

  • номинальное (рабочее) напряжение 660В и 1000В;
  • частота 50 Гц;
  • длительная допустимая температура, до которой могут быть нагреты жилы во время эксплуатации – не выше 70оC. При этом не более 4 секунд жилы могут быть нагретыми до 250оС (к примеру, при коротком замыкании). Горение возникает при температуре свыше 400оС;
  • рабочая температура кабеля ВВГнг может варьироваться в пределах от -50 до +50оС, это при том, что влажность воздуха не превысит отметку 98%;
  • условия прокладки при температуре окружающей среды не ниже -15оС;
  • работа в аварийном режиме не свыше 8 часов в сутки, при этом за весь срок использования не более 1000 часов;
  • строительная длина: 450 м при поперечном сечении 16 мм2, 300 м при 25-70 мм2 и 200 м если изделие диаметром 95 мм2 и более;
  • наименьший допустимый радиус изгиба составляет 7,5 размеров общего поперечного сечения для одножильного проводника и 10 размеров для многожильного;
  • электрическое сопротивление изоляции 12 МОм/км при температуре 20оС и поперечном сечении 1,5 мм2. При диаметре 4-5 мм2 сопротивление составляет 10 МОм/км, при 6-9 мм2 – 9 МОм/км, а если сечение свыше 10 мм2, то сопротивление не превысит 0, 005 МОм/км;
  • срок службы изделия 30 лет, при этом гарантийный срок до 5 лет, а при неправильном хранении вплоть до двух лет.

Вот, собственно, и все наиболее важные технические характеристики кабеля ВВГнг, о которых Вы должны знать на этапе выбора проводника для его прокладки в доме и на улице.

Срок службы кабеля ВВГ

Считается, что срок службы кабеля ВВГ достаточно длинный. Однако всё зависит от того, является он результатом производства по ГОСТ или соблюдения ТУ.

Кабель, произведенный по требованиям ГОСТ, имеет срок службы до 30 лет.

Аналогичные провода, изготовленные по техническим условиям, имеют официально заявленный срок службы 10 лет.

Также определяющее значение ещё играют и условия использования. Например, пребывание во влажном помещении, постоянное воздействие слишком высоких или низких температур тоже может негативно влиять на срок службы провода, соразмерно уменьшая его.

Период эксплуатации приобретаемого в магазине кабеля также будет напрямую зависеть от условий его хранения.

К сожалению, если они не соблюдались, то кабель может оказаться либо совсем нерабочим, или же сильно вас разочарует.

Допускается размещение кабеля на специальных барабанах или же площадках в открытом виде.

Если хранение осуществляется в помещениях закрытого типа, то срок составит около 30 лет. На открытом воздухе или в помещении открытого типа срок уменьшается до 20 лет.

Если провод изготавливался в соответствии с техническими условиями, необходимо делать запрос на производство в случае приобретения большой партии. Вероятнее всего, информация, указанная в документации, не самая детальная, а значит, не может полностью приниматься как достоверная.

Соединение кабелей ВВГ между собой

Прежде чем перейти к процедуре соединения кабеля ВВГ, следует помнить, что это достаточно опасное и ответственное мероприятие. Поэтому осуществлять подобную процедуру должны электромонтажники или иные специалисты в области электропроводки.

Выполнение должно быть осуществлено в соответствии со следующими требованиями:

  1. Значение переходного сопротивления частей соединений не должно превышать уровня сопротивления отрезка токопроводящей жилы.
  2. Место стыковки нужно максимально обезопасить от влаги.
  3. Защитите зону контакта от воздействия механического характера.
  4. Выберите правильное муфтовое соединение. Они не только дают гарантию надёжного крепления, но также обеспечивают герметичность и защиту. Муфты могут быть прорезиненные или пластмассовые.

Монтажные работы включают в себя следующие виды деятельности:

  1. Для начала наденьте резиновые перчатки и осуществите разделку концов кабеля ВВГ.
  2. Следующим этапом нужно провести соединение кабелей или же их окольцовывание в случае, если помещение влажное. Окольцовка делается при помощи специальной воронки или же фарфоровой втулки. К окольцовке предъявляют свои обязательные требования. Например, герметизация изоляционного покрытия, а также своевременный вывод наружу токопроводящей силы.
  3. Следующим этапом осуществляется сборка выбранного заранее муфтового соединения.
  4. После того как конструкция получила форму, необходимо провести заземление оболочки и брони.
  5. Затем защитный слой нужно залить специальной эпоксидной массой или компаундом.

На данном этапе провод нужно оставить до момента высыхания верхнего слоя. На это уйдет от нескольких часов и до нескольких суток.

Есть ли альтернатива?

Нередко в качестве замены ВВГнг предлагают кабель НУМ (NYM), как аналог, изготовленный по европейской технологии. Его основное отличие наличие заполнителя. Ниже представлена таблица со сравнительными характеристиками этой кабельной продукции.

Таблица сравнения характеристик NYP с ВВГ и ВВГнг

Как видно из таблицы NYM уступает по границам диапазона эксплуатации и тем, что его нельзя прокладывать группой. Заметим, что последнее легко исправляется при выборе кабеля NYP LS. С другой стороны у данного типа срок эксплуатации превосходит отечественные кабели на 10 лет. Что касается стоимости, то она также выше.

Если выбор сделан в сторону NYМ, то следует учесть, что лучше приобретать импортную продукцию, поскольку российские производители предпочитают придерживаться отечественных ТУ, а не VDE стандарта. Такой подход отражается на качестве, в результате продукция практически не имеет преимуществ перед ВВГнг, хотя и стоит дороже.
