Компактная катушка для кабеля из пвх труб своими руками

Содержание

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм2, его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм2.

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.

Приступаем к сборке переноски.

Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.

Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.

По этому, мы будем использовать специальные наконечники для обжима НШВИ.

Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.

Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.

Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.

Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом. Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель

И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться

Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.

Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.

Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.

Чтобы всё было более понятно, смотрите видео.

А в этом видео человек без объяснения делает переноску.

В принципе всё, переноска готова и её можно эксплуатировать. Но мы с вами можем её усовершенствовать, и вставить в неё кнопку.

Изготовление катушки-переноски

Там электрический кабель

Главное в работе с электричеством – безопасность. Поэтому для изготовления переноски кабеля мы будем использовать только диэлектрические материалы.

  • Пластмассовая канистра на 5 литров
  • ПВХ-труба диаметром 50 мм
  • Кусок оргстекла
  • Кабель сечением 1,5 мм, длиной 20 м
  • Выносная розетка и вилка
  • Болт М6 и пара гаек

Также потребуется:

  • ножовка по металлу
  • электролобзик
  • шуруповерт с набором коронок
  • клей
  • краска

Переноска будет представлять собой корпус из канистры и шпули для наматывания провода.

Этап №1 – изготовление шпули

Подготавливаем шпулю

В качестве шпули будем использовать ПВХ трубу.

1

Замеряем ширину канистры и отмечаем этот размер на трубе, отступя от внешнего канта.

2

Отрезаем ножовкой.

3

Зачищаем края.

4

Сверлим отверстие в середине трубы на одной стенке – место под вывод провода наружу.

На этом этапе завершаем манипуляции с трубой, поскольку она потребуется для нанесения разметки на другие элементы самоделки.

Этап №2 – ручка для шпули

Подготовка рукояти

1

Вращение шпули будет осуществляться посредством ручки из оргстекла.

2

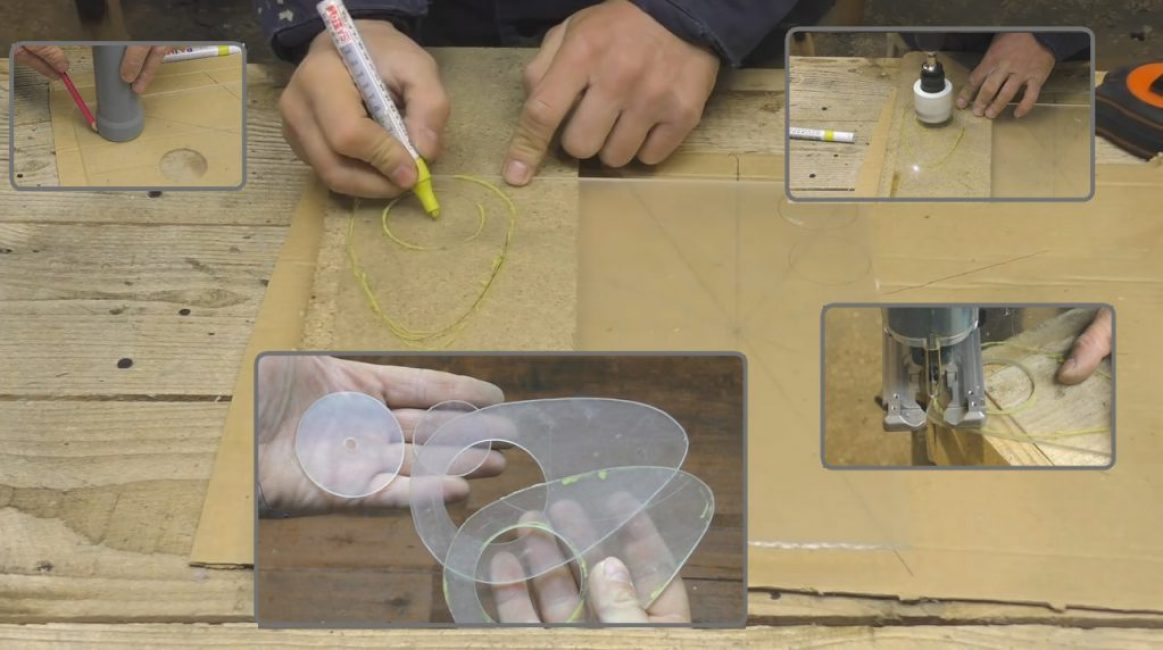

Для этого на листе диэлектрика, подготовленной ранее трубой (шпулей), размечаем место крепления рукоятки. Также рисуем форму будущей ручки в произвольной форме. Таких заготовок нужно 2 шт.

3

По разметке производим пиление, для этого используем лобзик и дрель с коронкой. Шкурим заготовки.

Рукоять готова

4

Полученные детали склеиваем, зашкуриваем и красим так, как показано на фото выше.

Этап №3 – подготовка канистры

Размечаем и вырезаем

1

Шпуля будет находиться ровно по центру, поэтому делаем разметку с обеих сторон канистры.

2

Диаметры отверстий под трубу отличаются, поэтому отмечаем их при помощи подготовленной ПВХ-трубы.

3

Высверливаем отверстия коронкой или вырезаем ножом.

Этап №4 – склейка шпули и рукояти

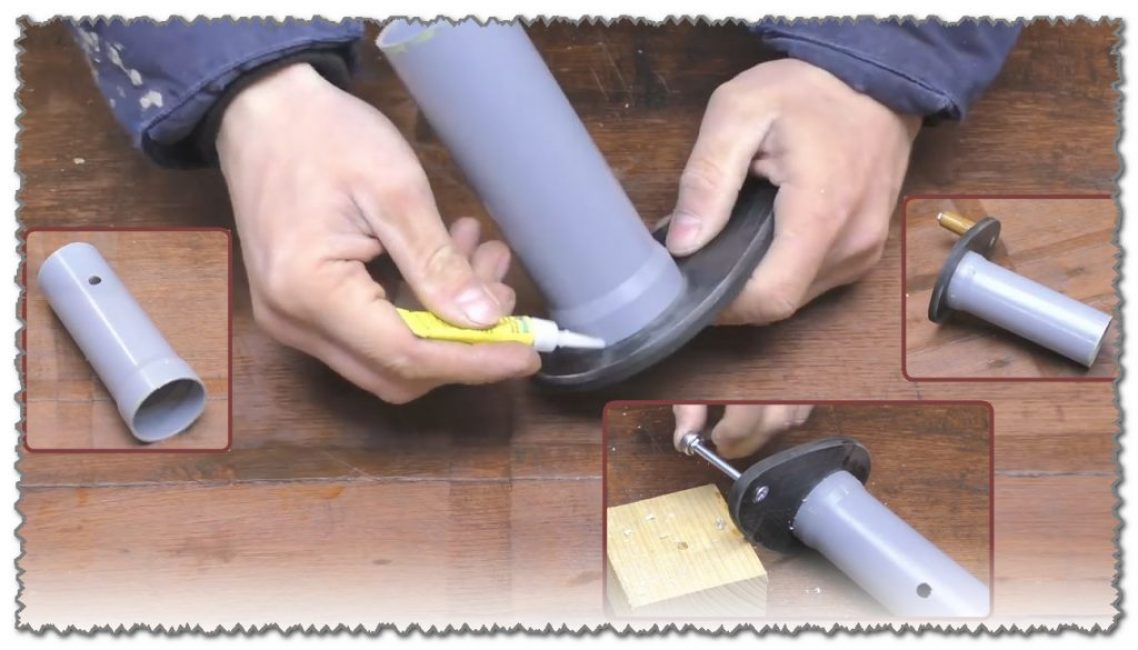

Шпуля полностью готова

1

Краска на оргстекле высохла, а потому можно ручку приклеить к трубе.

2

Но перед этим на рукояти нужно просверлить отверстие для болта, за который будет осуществляться вращение. Должно получиться так, как показано на фото выше.

Этап №5 – окончательная сборка

Сборка переноски

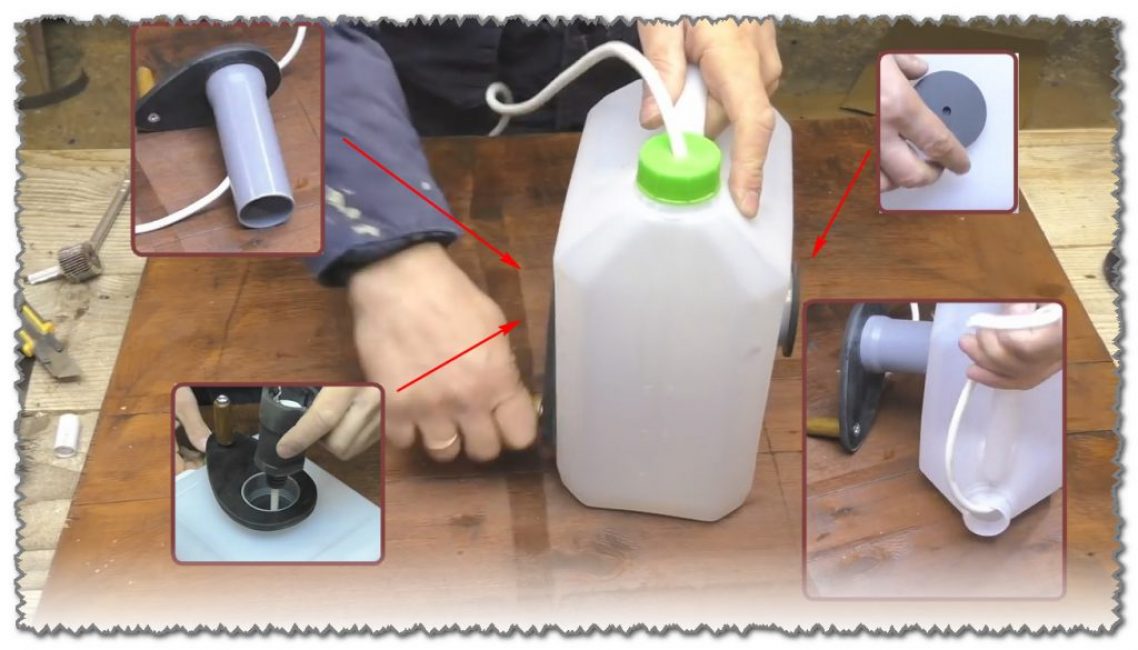

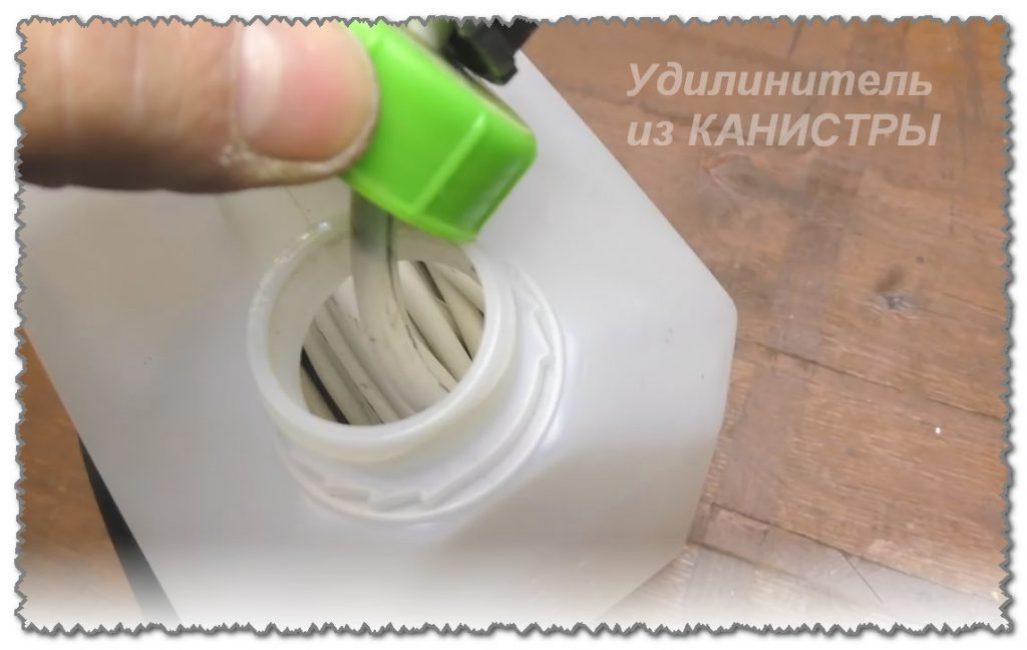

Собираем всю конструкцию: просовываем провод через шпулю, потом через канистру и её крышку. Всё должно получиться так, как показано на схеме ниже.


Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Как подключить удлинитель к сети с помощью лампы

Итак, нам понадобятся плоскогубцы, изолирующая лента, лампа, кусачки и сам удлинитель

Берем лампу, осторожно разбиваем стекло, удаляем с помощью плоскогубцев стеклянные заусенцы от резьбовой части лампы. Центральный стеклянный стержень оставляем, затем откусываем кусачками центральные усики, боковые электроды оставляем

Берем вилку удлинителя, один электрод и плотно наматываем на штырек вилки несколько витков и изолируем изолирующей лентой. При том стержень стеклянный должен быть между штырьками вилки посередине.

Проделываем то же самое со вторым электродом и частью вилки, затем все соединение обматываем лентой для упругости и изоляции. Вкручиваем в патрон наш узел, включаем выключатель и удлинитель под напряжением.

Строим мебель из барабанов для кабеля своими руками

Для изготовления катушки под кабель используется самая простая и недорогая древесина хвойных пород. В некоторых случаях внутренняя часть под установку вала и места крепления концов кабеля укрепляются металлической или пластиковой накладкой, поэтому небольшие по размеру предметы мебели имеет смысл строить без разборки катушек на доски и отделения металлических вставок.

Наиболее интересными в изготовлении своими руками вариантами мебели из катушки являются кресла-качалки и столики. При желании по той же технологии можно изготовить садовую мебель и различного рода предметы для дома.

Строим стол из катушки для кабеля

Для изготовления небольшого стола хорошо подойдет катушка модели №10а, с диаметром щеки 1044 мм и шириной барабана в 864 мм. Параметры барабана для кабеля наилучшим образом удовлетворяют размерам для небольшого домашнего стола.

Переделку тары из-под кабеля в дачный вариант столика выполним в три этапа:

  1. Первоначально потребуется тщательно зачистить и зашкурить наждачной бумагой деревянную поверхность, особенно внимательно и качественно нужно обработать поверхность будущей столешницы;
  2. Нижнюю часть катушки вырезаем в виде крестовины с шириной лучей, равной диаметру барабана, на который был намотан кабель;
  3. Конструкция из дерева вскрывается лаком, и при желании наносится декоративная отделка, чтобы придать столику более цивилизованный вид, барабанную «ножку», на которую наматывался кабель, можно обернуть капроновым шнуром или канатом.

Совет! По такому же принципу можно изготовить чайный стол для кухни или беседки, мебель для детской площадки или подставку под цветок.

Нижнюю опорную часть стола можно изготовить не в виде креста, а обрезать по окружности меньшего диаметра. Возможно, что такие варианты,сделанные специально для детей, понравятся им больше.

Как изготовить кресло-качалку

Знаменитое кресло-качалку достаточно просто можно построить из катушки для кабеля №12. Первоначально потребуется разобрать деревянную конструкцию на составные части. Отделим боковые щеки от центрального барабана, на который наматывался кабель. Все доски не выбрасываем, они пойдут в дело.

Далее с внутренней стороны каждой щеки вырезается паз, глубиной 25-30 мм. Линию паза придется продумать дополнительно, так как такой же «траектории» будут вставляться доски для сидения и спинки кресла.

Для стягивания двух щек используются стальные резьбовые шпильки диаметром 18 мм. Чтобы изготовить сидение и спинку, нарезаем из оставшихся досок планки и вставляем их во фрезерованный паз

При подборе планок следует обратить внимание, что оставшиеся доски катушки имеют дугообразное сечение, такой профиль помогает получить относительно плавную линию сидения, переходящего в спинку кресла

Остается стянуть две половинки резьбовыми шпильками, и кресло готово.

Если качающийся вариант вам надоест, можно электролобзиком срезать часть дуги по хорде, и тем самым получить ровную опорную поверхность. Чтобы кресло было устойчивым, рез желательно выполнять одновременно на обеих щеках катушки.

Катушка для удлинителя своими руками

Универсальная катушка для удлинителя своими руками является достаточно необходимым атрибутом в любом гараже или домашнем хозяйстве. При помощи вращающегося барабана можно повысить функциональность и удобство пользования переносным кабелем. Изготовленная из минимального набора материалов катушка позволит защитить провод от повреждений, что положительно сказывается на долговечности и надежности эксплуатации.

Ключевые этапы изготовления и сборки катушки для удлинителя

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать

Как сделать электрический удлинитель своими руками: пошаговое описание сборки. Лучшие идеи и их реализация (140 фото)

Современный мир практически невозможно представить без электричества. Различные бытовые приборы, освещение, электрический инструмент все это нуждается в питании.

Количество вилок для этих приборов исчисляется десятками, а вот количество розеток в квартире или в доме, значительно меньше этого количества.

Для исправления данной ситуации люди в основном используют удлинители с разным количеством розеток. Специализированные магазины предоставляют огромный выбор различных удлинителей.

Но не всегда они могут полностью удовлетворить наши желания. Не соответствие длины удлинителя или количество розеток отталкивает нас от желания купить увиденный вариант.

В данном случае остается только один вариант, сделать удлинитель самостоятельно. Мы предлагаем инструкцию, как своими руками сделать удлинитель, который удовлетворит ваши требования.

Перед началом самостоятельного изготовления удлинителя рекомендуем ознакомиться с такими вариантами. Они могут вам помочь с выбором устройства и его изготовлением.

Подготовительные работы

Перед тем, как приступить к изготовлению удлинителя следует определиться, в каких условиях он будет использоваться. Не стоит забывать и мощности подключаемых устройств.

Ведь именно от этого зависит, какой кабель следует купить для изготовления удлинителя.

После того как определились с желаемыми требованиями, следует подготовить список, в котором укажете какие именно составляющие необходимы вам, что бы собрать качественный удлинитель.

Инструмент, материал который потребуется в работе

Для начала необходимо определиться с сечением провода, используемым в качестве шнура. Мы рекомендуем использовать медный провод.

Если удлинитель будет подключаться к розетке, имеющей заземление, то рекомендуем купить трехжильный провод.

Так же стоит определиться с сечением провода. Провод сечение 1.5 мм выдерживает нагрузку до 3.5 киловатт.

Если планируете подключать устройства с большей емкостью, то желательно использовать провод сечением 2.5 мм. Такой провод выдерживает нагрузку до 5 киловатт.

Для изготовления удлинителя использующего большую мощность, рекомендуем найти на специализированных форумах или сайтах производителей кабелей таблицы. В них указаны сечение провода и мощность, на которую они рассчитаны.

Стоит внимательно отнестись к выбору штепсельной вилки. Если ваши розетки старой конструкции, не стоит приобретать вилку типа «евро».

Постарайтесь определиться с количеством розеток, которые потребуются для удлинителя. Не желательно использовать одиночную розетку.

При покупке колодки с розетками старайтесь не перепутать с вариантом, который используется при работе с открытой проводкой. У таких колодок очень часто выпадает задняя часть, нет хомутов для защиты от случайного выпадения вилок из гнезда.

Процесс изготовления удлинителя

Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

Главный момент это не перепутать заземляющийся провод. Расположение фазы и нуля не играет роли. После этого следует собрать вилку в обратном порядке.

После этого можно приступить к установке на удлинитель розеток. Корпус разбирается, и провода крепятся внутри колодки

Обращаем обязательное внимание на заземление. После фиксации проводов в колодке, следует произвести сборку корпуса розеток

После окончательной сборки всего удлинителя рекомендуем произвести проверку мультиметром. После проверки, работы по изготовлению удлинителя можно считать законченными.

Если вы планируете изготовить очень длинный удлинитель, то можем порекомендовать использовать катушку. В этом случае использование данного удлинителя окажешься наиболее удобным.

Вы можете использовать определенное количество удлинителя, не боясь запутаться в ненужной части удлинителя. Хранение удлинителя на катушке, гораздо удобнее, чем в виде бухты.

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

  • Материала проводов;
  • Вида изоляции;
  • Площади сечения проводника;
  • Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

  • Телевизор — 100 Вт;
  • Утюг — 1000 Вт;
  • Микроволновка — 1.8 кВт;
  • Ноутбук + роутер + 3 Led лампы — 100 Вт.

ВАЖНО: приборы должны быть не просто подключены, но одновременно работать на максимальной нагрузке. Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт

Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

ВАЖНО: для удлинителя всегда используют только кабельную продукцию с многопроволочной медной жилой. Основное требование для кабеля удлинителя — гибкость

Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

ДЛЯ СПРАВКИ: согласно ГОСТ 15845-80, следует отличать многожильный кабель, от кабеля с многопроволочной медной жилой. В первом случае, каждая жила внутри кабеля имеет собственную изоляцию. Во втором случае — несколько тонких проволочек скручены в одну жилу, и имеют общую изоляцию.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

  • Накладные розетки;
  • Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток

Он может быть с выключателем

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Ключевые этапы изготовления и сборки катушки для удлинителя

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать. Для изготовления нам потребуются:

Для изготовления нам потребуются:

  • стальной квадрат 10 мм — длинной 1 м.
  • шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
  • ручка, к примеру от УШМ.
  • муфта 100 мм и две заглушки к ней
  • два круга из фанеры диаметром 230 мм
  • шпилька 8 мм — длина 1 м и 6 гаек и шайб
  • три розетки и одна вилка
  • провод

Как сделать катушку для удлинителя своими руками в домашних условиях?

Не у всех есть возможность приобрести приспособление для сматывания кабеля, либо не устраивают параметры изделия, поскольку на покупную катушку не поместится удлинитель большой длины. Поэтому приходится изготавливать устройство из подручных материалов. Катушку для удлинителя своими руками делают за несколько часов.

Материалы

В магазине сантехники продается нужный материал для сборки устройства. Цена на трубы низкая, поэтому доступная каждому. Список инвентаря:

  • пластиковая бухта;
  • фанера;
  • труба из полипропилена;
  • провод;
  • розетка;
  • вилка;
  • фитинги.

Наверняка, у любого владельца дачи есть элементарный инструмент.

Удлинитель своими руками

Зачастую при выборе удлинителя возникает вопрос: какой лучше, а выдержит ли большую нагрузку, ну вроде бы хорошего качества, но короткий шнур. Для того чтобы удлинитель был вам по душе, по качеству, количество мест в блоке розеток и длиной вас устраивал, предпочтительно сделать его самому. Это не сложно.

Прежде чем самому начать делать удлинитель, нужно приобрести кабель, штепсельную вилку электрическую и блок розеток. Что касается выбора кабеля: необходимо учесть длину и нагрузку для него.

Читайте здесь! Антенна для fm радио: как сделать своими руками модель для широкого диапазона частот. Пошаговая инструкция с фото и видео!

Обратимся к инструкции как сделать удлинитель самому.

  • Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
  • Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
  • Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
  • Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.

Изготовление удлинителя на катушке.

Основание для катушки я сделал из квадрата, согнув его по размерам которые я указал на фото. Затем приварил крепление с двумя гайками, в верхнюю будет крепиться ручка, позаимствованная от сломанной болгарки, а для чего вторая гайка узнаете ниже. Для крепления катушки, приварил к основанию шпильку.

Что бы во время сматывания провод не тёрся о шпильку, на неё нужно сделать втулочку, например из полипропиленовой трубы.

Теперь приступаем к изготовлению самой катушки.

В кругах, которые сделал из фанеры диаметром 230 мм, я заранее сделал отверстия. В центре отверстие для крепление самой катушки на основание, три отверстия во круг для выхода провода на розетки и ещё три отверстия для стягивания катушки. И ещё одно отверстие на внешнем круге, возле окружности, здесь будет крепиться ручка. Такие же отверстия я проделал в заглушках.

Подготавливаем розетки, отрезаем от провода три части по примерно по 10 см, зачищаем и крепим к розеткам. Затем просовываем провода от розеток в отверстия и стягиваем между собой розетки, круг и заглушку. Скручиваем провода. В муфте с краю сверлим отверстие под кабель и просовываем его в отверстие. Соединяем кабель с проводами идущими от розеток. Одеваем на муфту вторую заглушку, берём второй круг из фанеры и стягиваем всё это тремя шпильками. Всё катушка готова.

Ставим катушку на наше основание и слегка притягиваем гайкой, что бы катушка свободно вращалась. Что бы гайка не откручивалась, её обязательно нужно застопорить.

Сматываем провод на катушку. Что бы во время транспортировки катушка самопроизвольно не разматывалась, как я писал выше где крепится ручка, рядом я приварил ещё одну гайку, в неё мы завинчиваем ограничитель.

Вот и всё, удлинитель на катушке готов! К нему спокойно можно подключать сварку.

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

  1. Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
  2. Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

    Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

    • кабель, снаружи вилки;
    • гнездо шурупа;
    • посадочное место выдвижного модуля.

    До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

  3. Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.

Удлинитель на катушке

Рассмотрим другой способ, как сделать удлинитель на катушке самому.

Нам понадобится кабель, длина на ваше усмотрения, розеточная колодка, штепсельная вилка, две шайбы, болт на 8 мм длиной 16 см и гайка, лобзик электрический, шуруповерт со сверлом на 8 мм и катушка.

Для начала сделаем катушку. Вырежем лобзиком два блина идеально ровные, диаметр которых 25 – 30 сантиметров. Материал подойдет – фанера, ДСП. Далее в блинах сверлим точно посередине отверстие, отрезаем ровно полиэтиленовую трубу длиной 13 см диаметром 5 см.

Потом, на болт надеваем шайбу, сам болт шайбой, пропихиваем в отверстие в блине, далее одеваем трубу, потом второй блин, шайба, гайка и затягиваем их между собой.

Полиэтиленовая труба служит втулкой между блинами. По мере стягивания втулку надо центровать. Сверлим еще одно отверстие на блине от края 3 см к центру. С одной стороны кабеля подсоединяем розеточный блок. Другой конец кабеля проталкиваем с наружной стороны во внутрь, пока розеточная колодка не упрется в катушку, розетку крепим саморезами. Вилку подсоединяем к шнуру. И наматываем шнур на втулку. Удлинитель с катушкой готов.

Сообщества › Сделай Сам › Блог › Катушки для удлинителя своими руками

Друзья, выкладываю очередное своё творение — катушки для удлинителя

. Понадобилось: проф.труба 20 на 20 мм, 20 на 40 мм, ручка от болгарки, труба на 25 и 20 мм(для оси катушки).Также выточены шайбы и втулочки с резьбой(для фиксации упорной шайбы).Розетки использовал панельные, кабель КГ-ХЛ 2.5 мм2.Подробности на фото))))Всем добра.

Комментарии 87

угольники магнитные зачёт!

где можно взять подобные катушки? мне нужно типо белой, или немного больше…

Добрый день, что за кабель?

Я так на заводском удлинителе провод «спёк», пока «болгаркой» работал. Как мне объяснили, провод, намотанный вокруг металлического стержня, на который надета катушка, работает как трансформатор (что-то там с эл.магнитными полями) и перегревается. Выхода два. 1) При работе разматывать провод полностью. 2) Ось катушки делать НЕ металлической.

Работает не как трансформатор, а как электромагнитная катушка (электромагнит). У трансформатора должно быть как минимум 2 обмотки. Решение правильное

У меня этих катушек как грязи, кому продать.

Ну если много брать то грн 15 за шт

главное разматывать весь.

А у меня оська и подшипника 2шт.

Круто очень, тоже нада такое сделать. Удлинитель на дачу сделал на 60 метров. Нада теперь такую катушку как у тебя))))

Дельно, тоже буду мутить со временем.

круто, но наверное тяжеловато

Если кабель упругий то не удобные, провода слетают кольцами и все путается.

Кабель КГ, на морозе не дубеет.

Привет. Катушка, что с розетками там провод просто вручную наматывается, крутить нельзя? как подключены розетки?

Вот такие розетки www.texenergo.ru/catalog/item.html/te00135029. Всё крутится как на магазинной.На фото посмотри, проводочки видны))))

Главное при большой нагрузке не забыть все провода размотать.

за то такие хрен сломаешь не то что купленные

Бабины плохи тем, что провода в них греются сильно

Грется сильно будут при подключении сварки.а в таком случае ещё необходимо разматывать полностью, чтоб не было эффекта катушки.

круто, я всё смотрю на подобные удлинители в магазинах, цены нереальные, качество катушки и провода зачастую г…, спасибо за подсказку, буду теперь собирать что то подобное!
