Как сделать электрический удлинитель своими руками: пошаговое описание сборки. лучшие идеи и их реализация (140 фото)

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.
На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или зафиксировать наконечником. В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Как сделать электрический удлинитель своими руками: пошаговое описание сборки. Лучшие идеи и их реализация (140 фото)

Современный мир практически невозможно представить без электричества. Различные бытовые приборы, освещение, электрический инструмент все это нуждается в питании.

Количество вилок для этих приборов исчисляется десятками, а вот количество розеток в квартире или в доме, значительно меньше этого количества.

Для исправления данной ситуации люди в основном используют удлинители с разным количеством розеток. Специализированные магазины предоставляют огромный выбор различных удлинителей.

Но не всегда они могут полностью удовлетворить наши желания. Не соответствие длины удлинителя или количество розеток отталкивает нас от желания купить увиденный вариант.

В данном случае остается только один вариант, сделать удлинитель самостоятельно. Мы предлагаем инструкцию, как своими руками сделать удлинитель, который удовлетворит ваши требования.

Перед началом самостоятельного изготовления удлинителя рекомендуем ознакомиться с такими вариантами. Они могут вам помочь с выбором устройства и его изготовлением.

Подготовительные работы

Перед тем, как приступить к изготовлению удлинителя следует определиться, в каких условиях он будет использоваться. Не стоит забывать и мощности подключаемых устройств.

Ведь именно от этого зависит, какой кабель следует купить для изготовления удлинителя.

После того как определились с желаемыми требованиями, следует подготовить список, в котором укажете какие именно составляющие необходимы вам, что бы собрать качественный удлинитель.

Инструмент, материал который потребуется в работе

Для начала необходимо определиться с сечением провода, используемым в качестве шнура. Мы рекомендуем использовать медный провод.

Если удлинитель будет подключаться к розетке, имеющей заземление, то рекомендуем купить трехжильный провод.

Так же стоит определиться с сечением провода. Провод сечение 1.5 мм выдерживает нагрузку до 3.5 киловатт.

Если планируете подключать устройства с большей емкостью, то желательно использовать провод сечением 2.5 мм. Такой провод выдерживает нагрузку до 5 киловатт.

Для изготовления удлинителя использующего большую мощность, рекомендуем найти на специализированных форумах или сайтах производителей кабелей таблицы. В них указаны сечение провода и мощность, на которую они рассчитаны.

Стоит внимательно отнестись к выбору штепсельной вилки. Если ваши розетки старой конструкции, не стоит приобретать вилку типа «евро».

Постарайтесь определиться с количеством розеток, которые потребуются для удлинителя. Не желательно использовать одиночную розетку.

При покупке колодки с розетками старайтесь не перепутать с вариантом, который используется при работе с открытой проводкой. У таких колодок очень часто выпадает задняя часть, нет хомутов для защиты от случайного выпадения вилок из гнезда.

Процесс изготовления удлинителя

Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

Главный момент это не перепутать заземляющийся провод. Расположение фазы и нуля не играет роли. После этого следует собрать вилку в обратном порядке.

После этого можно приступить к установке на удлинитель розеток. Корпус разбирается, и провода крепятся внутри колодки

Обращаем обязательное внимание на заземление. После фиксации проводов в колодке, следует произвести сборку корпуса розеток

После окончательной сборки всего удлинителя рекомендуем произвести проверку мультиметром. После проверки, работы по изготовлению удлинителя можно считать законченными.

Если вы планируете изготовить очень длинный удлинитель, то можем порекомендовать использовать катушку. В этом случае использование данного удлинителя окажешься наиболее удобным.

Вы можете использовать определенное количество удлинителя, не боясь запутаться в ненужной части удлинителя. Хранение удлинителя на катушке, гораздо удобнее, чем в виде бухты.

Процесс изготовления удлинителя

Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

  • Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео

  • Свойства, сфера применения базальтового утеплителя Paroc
  • Mitsubishi Electric: история компании

Главный момент это не перепутать заземляющийся провод. Расположение фазы и нуля не играет роли. После этого следует собрать вилку в обратном порядке.

После этого можно приступить к установке на удлинитель розеток. Корпус разбирается, и провода крепятся внутри колодки

Обращаем обязательное внимание на заземление. После фиксации проводов в колодке, следует произвести сборку корпуса розеток

Если вы планируете изготовить очень длинный удлинитель, то можем порекомендовать использовать катушку. В этом случае использование данного удлинителя окажешься наиболее удобным.

Вы можете использовать определенное количество удлинителя, не боясь запутаться в ненужной части удлинителя. Хранение удлинителя на катушке, гораздо удобнее, чем в виде бухты.

Удлинитель своими руками.

Удлинители широко используются и в домах, и в офисах. Магазины предлагают большой ассортимент различных удлинителей от разных производителей.

Но довольно часто сложно бывает подобрать удлинитель нужной длины, рассчитанный на необходимую мощность, к тому же есть риск купить некачественную продукцию. Оптимальное решение — изготовить удлинитель своими руками.

Для начала надо определиться с тем, для чего будет использоваться удлинитель, приборы какой мощности планируется подключать через него, желательно предусмотреть запас на будущее. Вполне возможно, что со временем возникнет необходимость включать приборы большей мощности, в этом случае запас по мощности позволит избежать неприятностей, которые могут возникнуть, и избавит от необходимости приобретать новый удлинитель.

В статье почему перегорает удлинитель подробно рассмотрено к каким последствиям может привести включение мощной нагрузки через удлинитель, если он для этого не предназначен.

Удлинитель состоит из трех основных компонентов:

— кабель, обычно используется марки ПВС;

Розеточный блок и вилка обычно выпускаются на максимальный ток 10А (2,2 кВт) или 16А (3,5 кВт). Соответственно, если планируется подключать приборы суммарной мощностью около 2-х кВт, достаточно вилки и розеточного блока на 10А, сечение провода должно быть не менее 1,0 мм 2 .

Если будут подключаться приборы мощностью более 2-х кВт, необходимо приобрести вилку и розеточный блок на 16А, сечение провода должно быть не менее 1,5 мм 2 .

В нашем примере мы будем собирать удлинитель для подключения приборов не более 2-х кВт. Вилка и розеточный блок на 10А, провод ПВС-2х1.0.

Поскольку в большинстве квартир до сих пор используется двухпроводная электропроводка, для примера будем собирать двухпроводный удлинитель без заземления.

Окручиваем четыре самореза и разбираем розеточный блок. Внутри находится контактная группа с двумя винтовыми зажимами, к которым подключаются провода.

Откручиваем один саморез и разбираем вилку.

Отрезаем провод необходимой длины, снимаем наружную изоляцию со стороны розеточного блока и вилки на нужную длину.

Многопроволочный провод удобен в эксплуатации, он мягкий и гибкий, но при подключении к винтовым клеммам проводочки передавливаются и контакт может нарушиться, появиться искрение, нагрев. Поэтому желательно применять опрессовочные наконечники НШВИ, либо пропаивать.

Если имеются пресс-клещи, то опрессовываем провода розеточного блока наконечниками.

Наконечник заводится в винтовой зажим и надежно фиксируется винтом.

На провод одеваем верхнюю крышку вилки, зачищаем провода на необходимую длину и закручиваем кольцом под размер винта, которым он будет зажиматься.

Если пресс-клещей нет, то пропаиваем припоем зачищенные провода со стороны вилки и со стороны розеточного блока.

В розеточном блоке провода заводим в зажим и затягиваем винтами. Сам провод к корпусу розеточного блока закрепляем прижимной планкой и двумя винтами, чтобы при эксплуатации не выдернуть провода из винтовых зажимов. Также закрепляем провода на вилке с помощью винтиков с шайбами. Собираем вилку и розеточный блок.

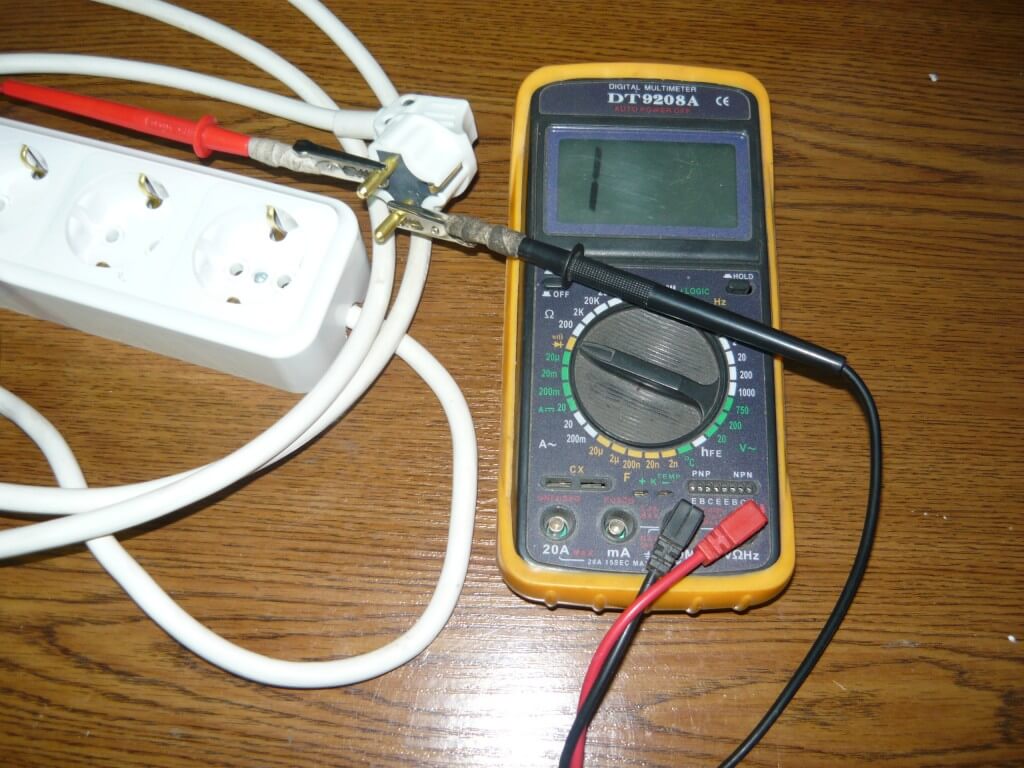

Проверяем правильность сборки удлинителя мультиметром. Переводим переключатель прибора в режим измерения сопротивления или зуммера. Один щуп подключаем в одно из гнезд розеточного блока, другим щупом касаемся одного из контактов вилки. Если мы подсоединили прибор к одному проводу, то мультиметр должен показать нулевое сопротивление или запищит зуммер. Если к разным проводам — то мультиметр должен показать обрыв (1), а зумер не должен пищать. Переставляем щуп в розеточном блоке и повторяем проверку. Если все так — удлинитель готов и можно им пользоваться.

Смотрите пошаговое видео Как собрать удлинитель своими руками

Watch this video on YouTube

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

  1. Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться.

    Рис. 1: разберите вилку

  2. Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом.

    Рис 2. разделайте кабель

  3. Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию.

    Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

  1. В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
  2. Все эти процедуры проделайте и для второго конца провода.
  3. Соедините концы провода с концами вилки и соберите ее.

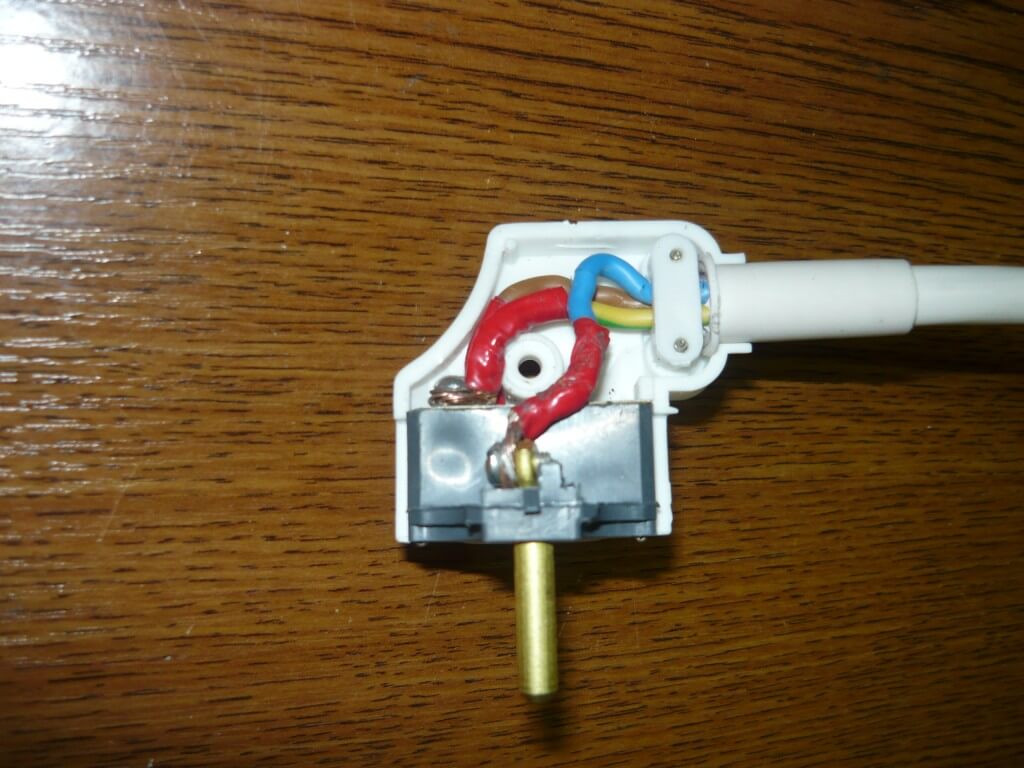

    Рисунок 4: подключите провод к выводу вилки

Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.

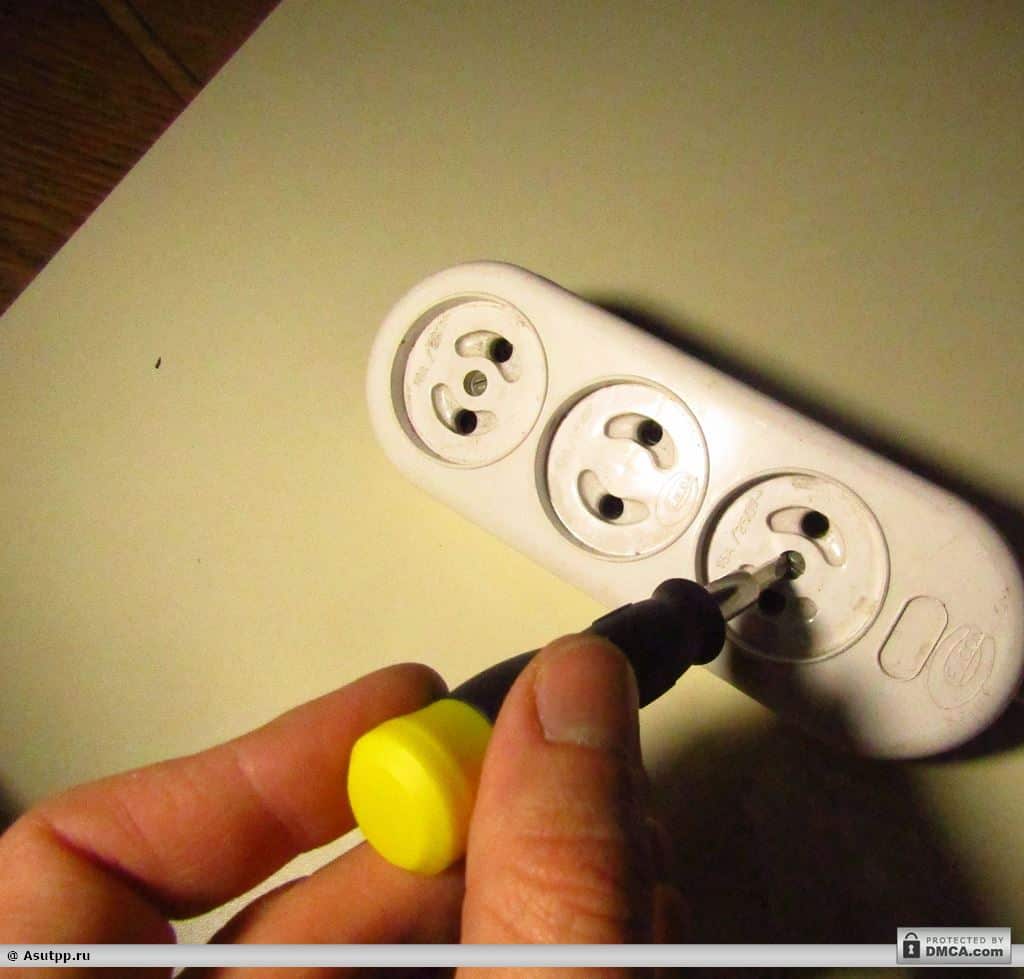

Рис. 7: стандартная точка крепления розетки

  1. Подключите концы провода к соответствующим выводам розетки электрического удлинителя.

    Рис. 8: подключите провод к выводам розетки

Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.

  1. Соберите розетку в обратной последовательности, электрический удлинитель готов.

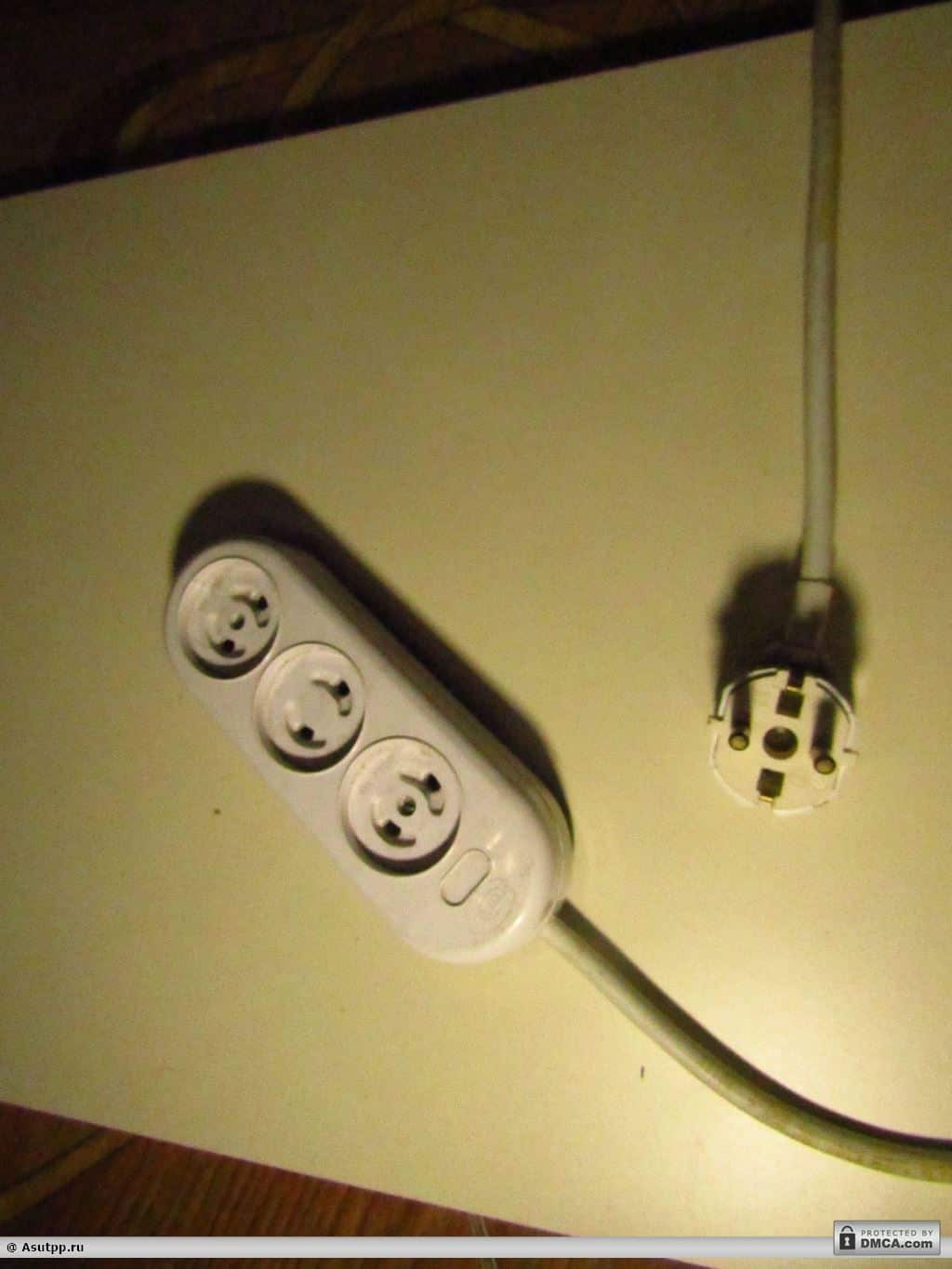

Рис. 9: соберите розетку – удлинитель готов

Обратите внимание, при подключении тех или иных деталей контакт должен обеспечиваться при помощи специальных зажимов, гильз или посредством пайки. Ни в коем разе не допускается обеспечивать контакт только прикручиванием провода к ламелям или другим деталям

После изготовления электрического удлинителя не спешите включать его в розетку, предварительно проверьте его исправность при помощи мультиметра.

Проверка исправности электрического удлинителя.

Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции. Изначально установите мультиметр в режим прозвонки:

  • Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
  • Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
  • Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
  • Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.

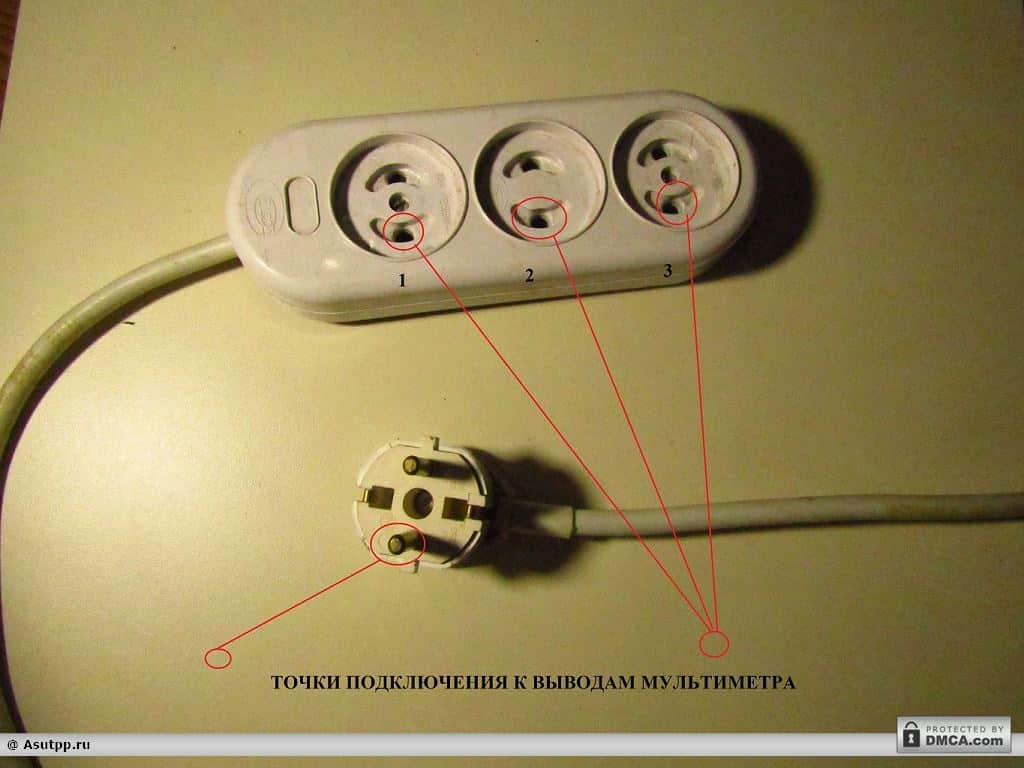

Рис. 10: принцип прозвонки удлинителя

Наличие цепи между всеми перечисленными выводами свидетельствует о том, что удлинитель может нормально передавать электроэнергию по замкнутому контуру. Но, помимо цепи необходимо убедиться в состоянии изоляции. Для чего применяется мегаомметр, но при его отсутствии можно воспользоваться тем же мультиметром в режиме измерения изоляции. В промышленных целях измерение изоляции мультиметром не допустимо, но для бытовых нужд этого будет вполне достаточно.

Из чего сделать удлинитель USB.

Из чего сделать удлинитель USB — по началу, я пытался делать USB удлинитель из двойного экранированного микрофонного провода различных марок. Пускал D+ и D-  сигналы USB по центральным жилам кабеля, а питание 5 вольт «+» и  «-» по экранирующим оплеткам. Перебирал и другие варианты удлинителя юсб по экранированным проводам. Но ничего из этого не выходило. На таком удлинителе USB устройства  не определялись даже на метровой длине шнура. Казалось бы – хороший экранированный провод, каналы D+ и D- разнесены и имеют отдельные экраны, что еще нужно то? Но на нем USB устройства не работали! Безрезультатные эксперименты с USB и экранированными проводами продолжались до момента, пока я не понял, что по линиям D+ и D- одновременно передается дифференциальный сигнал. А значит, для удлинителя USB нужно использовать симметричную линию — витую пару!

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм2, его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм2.

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.

Приступаем к сборке переноски.

Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.

Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.

По этому, мы будем использовать специальные наконечники для обжима НШВИ.

Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.

Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.

Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.

Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом. Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель

И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться

Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.

Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.

Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.

Чтобы всё было более понятно, смотрите видео.

А в этом видео человек без объяснения делает переноску.

В принципе всё, переноска готова и её можно эксплуатировать. Но мы с вами можем её усовершенствовать, и вставить в неё кнопку.

Удлинитель на катушке

Рассмотрим другой способ, как сделать удлинитель на катушке самому.

Нам понадобится кабель, длина на ваше усмотрения, розеточная колодка, штепсельная вилка, две шайбы, болт на 8 мм длиной 16 см и гайка, лобзик электрический, шуруповерт со сверлом на 8 мм и катушка.

Для начала сделаем катушку. Вырежем лобзиком два блина идеально ровные, диаметр которых 25 – 30 сантиметров. Материал подойдет – фанера, ДСП. Далее в блинах сверлим точно посередине отверстие, отрезаем ровно полиэтиленовую трубу длиной 13 см диаметром 5 см.

Потом, на болт надеваем шайбу, сам болт шайбой, пропихиваем в отверстие в блине, далее одеваем трубу, потом второй блин, шайба, гайка и затягиваем их между собой.

Полиэтиленовая труба служит втулкой между блинами. По мере стягивания втулку надо центровать. Сверлим еще одно отверстие на блине от края 3 см к центру. С одной стороны кабеля подсоединяем розеточный блок. Другой конец кабеля проталкиваем с наружной стороны во внутрь, пока розеточная колодка не упрется в катушку, розетку крепим саморезами. Вилку подсоединяем к шнуру. И наматываем шнур на втулку. Удлинитель с катушкой готов.

Как сделать своими руками

Сначала необходимо сделать надрез на внешней ПВХ-оболочке многожильного кабеля и высвободить провода. Затем разбирается вилка, освобождается ее корпус, через который пропускается кабель. Концы жил зачищаются, на них надеваются наконечники, которые для надежности можно обжать. Далее провода с наконечниками вставляются в винтовые зажимы и очень плотно фиксируются в них. При монтаже соблюдается обычная схема: синяя жила подсоединяется к «нулю», белая (коричневая, красная или черная) – к «фазе», а желто-зеленая – к заземлению.

В районе выхода провода из вилки необходимо зафиксировать кабель зажимной конструкцией. В месте фиксации трехжильный кабель должен иметь целостную оболочку, иначе устройство быстро выйдет из строя. Теперь можно надеть корпус на вилку, собрать ее и закрутить на место винты.

Очень удобно при сборке удлинителя с заземлением использовать готовый розеточный блок для удлинителя. При его отсутствии можно взять обычную накладную розетку с любым количеством посадочных мест.

С колодки блока снимается крышка и извлекается внутренний блок, на котором есть контакты фазы (L), нуля (N) и заземления (PE). На свободном конце многожильного кабеля надрезается внешняя оболочка ПВХ и высвобождаются провода.

Кабель помещается в соответствующее отверстие в корпусе колодки, свободные концы проводов раскладываются внутри конструкции. Теперь необходимо подсчитать оптимальную длину жил, чтобы они без натяжки дотягивались до посадочных мест и не были слишком длинными. У каждого конца провода получается индивидуальная длина.

Провода зачищаются, на них надеваются наконечники и обжимаются. Лишнюю длину контактов можно срезать.

Монтаж начинается с фиксации многожильного кабеля в месте ввода в розеточный блок. Необходимо помнить, что в этом стыке внешняя оплетка трехжильного кабеля должна оставаться целой и даже иметь некоторый запас, который скрывается в корпусе колодки. После надежной фиксации можно раскладывать провода, монтировать их в посадочные места и последовательно затягивать крепления. После окончания процедуры надевается крышка и завинчиваются винтики в розеточных гнездах. Теперь устройство готово к эксплуатации.

Удлинитель с индивидуальными рабочими характеристиками – отличное решение для конкретных домашних или дачных проблем. Его очень легко собрать и, если соблюдать элементарные правила по электробезопасности, сделать заземление и грамотно подсоединить провода, устройство получится надежным и долговечным.

Удлинитель своими руками

Зачастую при выборе удлинителя возникает вопрос: какой лучше, а выдержит ли большую нагрузку, ну вроде бы хорошего качества, но короткий шнур. Для того чтобы удлинитель был вам по душе, по качеству, количество мест в блоке розеток и длиной вас устраивал, предпочтительно сделать его самому. Это не сложно.

Прежде чем самому начать делать удлинитель, нужно приобрести кабель, штепсельную вилку электрическую и блок розеток. Что касается выбора кабеля: необходимо учесть длину и нагрузку для него.

Читайте здесь! Бронированный кабель — назначение, выбор, прокладка и обнаружение экранированного силового кабеля (100 фото)

Обратимся к инструкции как сделать удлинитель самому.

  • Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
  • Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
  • Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
  • Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.

Удлинитель на катушке

Рассмотрим другой способ, как сделать удлинитель на катушке самому.

Нам понадобится кабель, длина на ваше усмотрения, розеточная колодка, штепсельная вилка, две шайбы, болт на 8 мм длиной 16 см и гайка, лобзик электрический, шуруповерт со сверлом на 8 мм и катушка.

Для начала сделаем катушку. Вырежем лобзиком два блина идеально ровные, диаметр которых 25 – 30 сантиметров. Материал подойдет – фанера, ДСП. Далее в блинах сверлим точно посередине отверстие, отрезаем ровно полиэтиленовую трубу длиной 13 см диаметром 5 см.

Потом, на болт надеваем шайбу, сам болт шайбой, пропихиваем в отверстие в блине, далее одеваем трубу, потом второй блин, шайба, гайка и затягиваем их между собой.

Полиэтиленовая труба служит втулкой между блинами. По мере стягивания втулку надо центровать. Сверлим еще одно отверстие на блине от края 3 см к центру. С одной стороны кабеля подсоединяем розеточный блок. Другой конец кабеля проталкиваем с наружной стороны во внутрь, пока розеточная колодка не упрется в катушку, розетку крепим саморезами. Вилку подсоединяем к шнуру. И наматываем шнур на втулку. Удлинитель с катушкой готов.

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

  • Кабель;
  • Вилка;
  • Блок розеток.

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

  • Материала проводов;
  • Вида изоляции;
  • Площади сечения проводника;
  • Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

  • Телевизор — 100 Вт;
  • Утюг — 1000 Вт;
  • Микроволновка — 1.8 кВт;
  • Ноутбук + роутер + 3 Led лампы — 100 Вт.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Вилка

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

  • Накладные розетки;
  • Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток. Он может быть с выключателем

Он может быть с выключателем

или без

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

  • I — сила тока в Амперах;
  • P — мощность в Ваттах;
  • U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Принцип работы и область применения USB удлинителей

Для изготовления нормального рабочего удлинителя нужно хорошо знать его свойства и принцип действия. От этого в первую очередь зависит его длина. Всем известно, что с помощью обычного кабеля возможно подключение удаленных устройств на расстояние 3-5 метров. Такие кабели считаются пассивными удлинителями, и во многих случаях такого расстояния оказывается недостаточно для обеспечения нормальной работы в доме или офисе. Не всегда имеется возможность расположения принтера, сканера и других периферийных устройств неподалеку от компьютера.

Данную проблему успешно решает активный USB удлинитель, коренным образом отличающийся от обычного кабеля. Его полезные качества проявляются за счет активных усилителей, встроенных на каждом конце и получающих питание с разъемов USB в пределах 5 вольт. За счет этого полезный сигнал усиливается многократно, что дает возможность подключения устройств, удаленных от компьютера на расстояние 50 метров и более.
В процессе передачи сигнала наступает его неизбежное ослабление. В связи с этим для больших расстояний (свыше 5 метров) используется подключение лишь по протоколу USB 1.1. На расстоянии до 30 метров необходимо применение более скоростного протокола USB 2.0. Большое значение имеет кабель, соединяющий устройства между собой. Он должен быть высокого качества, гарантирующего такую же высокую скорость подключения.

Работа удлинителя осуществляется самостоятельно без каких-либо драйверов и никак не влияет на состояние компьютера. Достаточно всего лишь вставить USB вилки, расположенные на концах провода, в соответствующие разъемы соединяемой аппаратуры.
