Правильная установка кухонного фартука и розеток

Содержание

Часто допускаемые ошибки

Чаще всего ошибки в установке розеток люди допускают по незнанию элементарных правил их монтажа.

Самые распространенные промахи:

  1. Начало работ без составления чертежа и разметки. Если не просчитать, какая мебель и техника где будет располагаться, после завершения долгожданного ремонта высока вероятность столкнуться с такой проблемой, как спрятанные за шкафчиками розетки и необходимость в использовании переносок.
  2. Подключение розеток для питания «мокрых» электроприборов через обычный автомат. Такая техника, как проточный водонагреватель, посудомоечная или стиральная машина, обязательно должна быть запитана через устройство защитного отключения или дифференциальный автомат.
  3. Установка обычных розеток возле смесителя, под мойкой, неподалеку от газовой трубы или варочной панели. Такое расположение запрещено правилами безопасности. Отступ от потенциально опасных зон должен составлять не менее 0,5 м. Если проводка уже подведена и возможности изменить место расположения розеток нет, лучшим вариантом будет установка влагозащищенных источников питания.
  4. Подключение холодильника через удлинитель, который не отвечает требованиям безопасности. Подключение мощных электроприборов через электроудлинители не заводской сборки или старые переноски может спровоцировать возгорание.

Если в квартире скрыты трубопроводы, соблюдайте осторожность при штроблении стен для установки нижней линии розеток. На расстоянии между 10 и 25 см от пола могут быть вмонтированы трубы водопровода и канализации

Прорисуйте все элементы кухни в комплексе

Наглядно помогают понять размещение техники и мебели развертки — это плоский, фронтальный вид каждой стены.

Наши дизайнеры сделают профессиональные развертки и отразят на них, где будут находиться розетки, но предварительные чертежи того, что где будет стоять, лучше набросать самостоятельно — чтобы прочувствовать сценарии движения по кухне и понять, какие для вас решения будут комфортными, а какие — нет.

Это можно сделать на бумаге-миллиметровке, на листе в клетку или в онлайн-программах по планированию помещений. Главное — измерьте кухню и технику и соблюдайте размерность всех предметов.

Ниже — схема, которая поможет вам сориентироваться:

Зачем так подробно? Электровыводы для встроенной техники мне рассчитают специалисты «Кухонного Завода», а если не будет хватать розеток на фартуке, я куплю удлинитель или тройник

Пользоваться на кухне удлинителями и тройниками небезопасно и неудобно:

Некоторые приборы производители прямо запрещают включать через удлинители — если техника выйдет из строя, гарантия действовать не будет;

Из-за повышенной нагрузки на электросеть возрастает риск короткого замыкания и пожара;

Провода удлинителей будут мешаться, ими можно что-то смахнуть со стола, когда вы пользуетесь тем же ручным блендером или кофемолкой;

Лишние провода, удлинители и тройники делают образ кухни неряшливым — вам сложнее будет поддерживать порядок; а еще на них будут оседать кухонные загрязнения — пыль, брызги масла — а качественно промыть их не получится.

Кроме того, если розеток будет недостаточно или часть из них попадет за мебель, вам придется отключать один прибор, чтобы включить другой — это элементарно неудобно.

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники Максимальная потребляемая мощность Розетка Сечение кабель Автомат в щитке
Однофазное подключение Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф около 11 кВт Рассчитанная на потребляемую мощность комплекта До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая) 6–11 кВт Рассчитанная на потребляемую мощность панели До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый) 3,5–6 кВт евророзетка До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4) 16 А 25 А
Газовая панель евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Газовый духовой шкаф евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Стиральная машина 2,5 кВт7 кВт с сушкой евророзетка 2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4) отдельный, 16 Аотдельный, 32 А
Посудомоечная машина 2–2,5 кВт евророзетка 2,5 мм² (ПВС 3*2,5) отдельный, 16 А
Холодильник, морозильник менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Вытяжка менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Кофемашина, пароварка, СВЧ-печь до 2 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А

Что учитывать при расположении розеток

Кухня – одна из самых энергопотребляющих комнат в доме. Большое количество электроприборов требует мощной проводки и, соответственно, множества контактных соединений. Схема расположения розеток и выключателей на кухне перед началом ремонта – дело обязательное. Составление схемы начинается с подсчета общей мощности всего оборудования, планируемого к установке.

Примерный перечень электроприборов и потребляемой ими мощности:

  • светильники – 150-200 Вт;
  • холодильник – 100-500 Вт;
  • СВЧ печь – 500-3000 Вт;
  • электрочайник – 2000 Вт;
  • телевизор – 50 Вт;
  • духовой шкаф – 2000-4000 Вт;
  • индукционная варочная панель – 7000-9000 Вт;
  • электрическая варочная панель – 5000-7000 Вт;
  • вытяжка – 100-300 Вт;
  • мультиварка – 1450-1500 Вт;
  • кофеварка – 900-1500 Вт;
  • миксер – 100-500 Вт;
  • тостер – 700-900 Вт;
  • стиральная машина – 2000-2500 Вт;
  • посудомоечная машина – 1800-2500 Вт;
  • проточный водонагреватель – 3000-8000 Вт;
  • кофемолка – 200-900 Вт.

Максимальная мощность энергопотребления нескольких одновременно включенных электроприборов в обычной квартире, как правило, не превышает 7000 Вт, но бывают исключения. Если у вас этот показатель выше, серьезно задумайтесь о распределении нагрузки по фазам или вводе 380 В.

Выбор кабеля для устройства мощной электропроводки начинается с расчета сечения общего питающего провода и отходящей к токоприемникам проводки:

Общая нагрузка всех электроприборов Сечение кабеля Материал
До 3500 Вт ВВГнг-Ls 3х2,5 кв. мм медь
До 5500 Вт ВВГнг-Ls 3х4 кв. мм медь
До 10000 Вт ВВГнг-Ls 3х6 кв. мм медь
До 15000 Вт ВВГнг-Ls 3х10 кв. мм медь

Это интересно: Фартук для белой кухни (101 фото) — кухонный фартук для черно-белой и красно-белой глянцевой кухни

Где и сколько разместить

На этапе планирования розеток следует к количеству стандартных приборов добавить еще 3 точки. С их помощью можно подключить дополнительную технику, которая применяется время от времени.

Точный расчет проводится только с учетом пожеланий владельцев. Некоторые предпочитают ставить все на видном месте, поэтому лучше предусмотреть отдельные электроточки под каждую аппаратуру. На кухне 10 метров места мало, поэтому ненужная техника прячется и достается по мере необходимости. Для нее лучше поместить блок на фартуке.

Правильное размещение возможно только после предварительно сделанного плана с учетом аппаратуры и мебели. После создания плана определяется количество и место розеток — учитывая, что провода чаще около 1—1,5 м. При общей мощности аппаратуры до 3,5 кВт можно ставить сдвоенные виды, подходящие для стационарных устройств.

Приборы, постоянно включенные в сеть

Количество розеток для каждой кухни и владельца отличается, но стандартный набор техники, которая нуждается в постоянном подключении почти всегда совпадает:

  • электродуховки — самая мощная аппаратура, некоторые модели могут брать по 5–6 кВт, поэтому обязательно используется силовая розетка и отдельная линия;
  • электроплита или варочная панель — каждая из конфорок требует до 2 кВт, поэтому одновременное включение требует отдельной линии и мощной розетки. Индукционные варианты тоже могут применяться, но электроточки следует ставить в отдалении от другой техники;
  • посудомоечная машина — для работы и прогрева воды используется ТЭНа, которая требует больше всего энергии. Мощность аппарата 1,5–2 кВт, но поскольку применение нечастое, то можно включать в обычные накладные розетки с одной линией для другой бытовой техники;
  • мультиварка — используется для приготовления пищи, средний период работы порядка 1 часа. Мощность 2 кВт, и рекомендуется использовать отдельные розетки или сдвоенные с маломощными приборами. Аналогичные правила относятся к хлебопечи;
  • микроволновка, чайник — аппаратура довольно мощная, но работает 5–10 минут. Их можно подключать в двойную розетку и активировать одновременно;
  • холодильник — требует отдельного питания, мощность аппарата небольшая, монтаж делается отдельно. Рекомендуется установить внешние варианты розеток, одинарную или сдвоенную;
  • вытяжка — маломощная техника, подойдет любая мебельная розетка, если электроточка будет внутри шкафчика, или обычные варианты, которые устанавливаются недалеко от потолка за самим аппаратом. Отдельное питание следует делать для ТВ или радио.

В результате описанного, в сети постоянно находится от 5–6 приборов. Исходя из расположения, функциональности и мощности подходят разные модели розеток, но при подсчете всегда делается запас, учитывая, что периодически будет включаться другая аппаратура.

Приборы, которые подключаются отдельно

После составления схемы и определения количества техники, розеток для нее, важно учитывать наличие комбайнов, блендеров, кофемашин и прочего. Такая техника включается время от времени, но для нее надо свободная электроточка

Она чаще делается блоками из 2–3 источников питания возле обеденного стола или на фартуке.

Для любителей пользоваться телефоном и другими гаджетами можно возле стола поставить точку для зарядки устройств. Упростить уборку поможет одна розетка внизу помещения, которая подойдет для подключения пылесоса.

Розетки на кухне: расположение и этапы самостоятельного монтажа

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

  1. Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
  2. В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
  3. Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
  4. Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
  5. Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука

Правила монтажных работ

Для правильного монтажа необходимо на стенах кухни сделать разметку, указывая количество розеток и их вид. После чего проложить несколько линий кабеля для питания, учитывая количество аппаратуры. Мощная аппаратура требует использования надежного медного кабеля сечением 6 кв. мм для однофазной цепочки и 4 кв. мм для трехфазной.

Прокладывая кабель для плиты, нужно ставить автоматы на 40А или специальные предохранители. Для маломощной аппаратуры используется медный проводник 2,5 кв. мм и автомат на 16 или 25А.

Обязательно учитывать изоляцию, которая зависит от вида стен:

  • для бетонного или кирпичного основания в штробу укладывается провод, который предварительно обворачивается в гофру из пластика;
  • в стенах из гипсокартона штробить ничего не нужно, проводка утапливается в пустотах;
  • допустимо применение кабель канала, в который укладывается провод.

Скрытую проводку в бетонном или кирпичном основании делать сложнее всего. Основная проблема в проделке каналов и вырезании ниш для подрозетников. Готовые канавки надо убрать от пыли, поместить кабель и заделать гипсовым раствором. Аналогично заполнить ниши подрозетников, предварительно вставить стакан и продеть кабель.

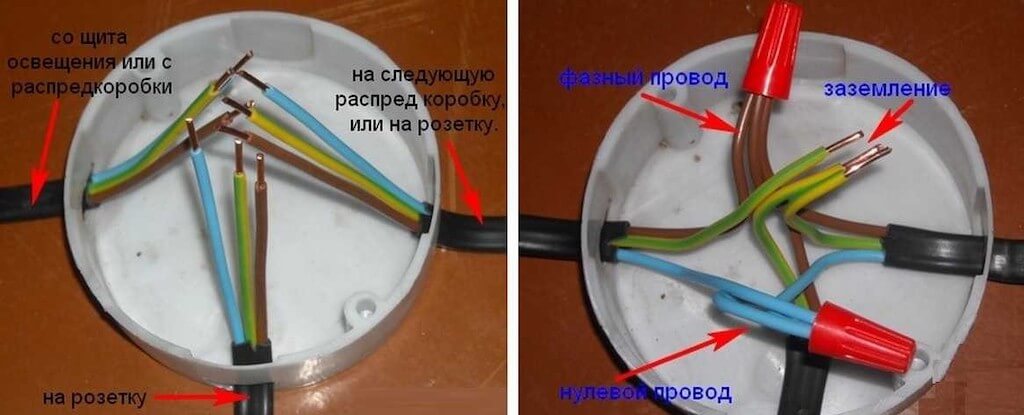

После вывода проводов делается сама установка розеток. Перед работой их надо разобрать, удаляя лицевую сторону и механизм. Затем обесточить кухню и проверить провода индикаторной отверткой. Соединить кабеля питания с механизмом розетки:

  • желто-зеленый — заземление, включается в центральный контакт;
  • синий или с белой полосой — ноль, зажимается в крайнем контакте механизма;
  • коричневый, черный, белый или красный — фаза, подключается ко второму контакту.

После подключения всех проводов механизм плотно фиксируется шурупами в подрозетнике, проверяется горизонталь при помощи уровня и надевается лицевая часть. Качество работ проверяется лампой. Если она загорелась, то работа выполнена верно, в противном случае, все разбирается, обесточивается и соединяется заново.

Погружные или врезные модели монтируются самостоятельно, но нужно осторожно сделать дырку в столешнице или шкафах, после чего подключить точку. Чтобы получить красивые и эстетические розетки на кухне, необходимо правильно подбирать их формы и цвет

К примеру, можно выбирать однотонные варианты или использовать сочетание контрастов, когда к красной или желтой мебели и отделке дополняются черные розетки

Чтобы получить красивые и эстетические розетки на кухне, необходимо правильно подбирать их формы и цвет. К примеру, можно выбирать однотонные варианты или использовать сочетание контрастов, когда к красной или желтой мебели и отделке дополняются черные розетки.

На видео можно увидеть все о расположении и видах кухонных электроточек, основные ошибки при монтаже:

Как ПРАВИЛЬНО расположить розетки и выключатели на КУХНЕ! Все о Мебели. Часть 2.

Watch this video on YouTube

Лучше всего для выполнения электрических работ воспользоваться услугами мастера, поскольку от этого зависит безопасность во время монтажа и в ходе эксплуатации кухни.

Накладные, выдвижные, угловые и врезные (встраиваемые) розетки для кухни и кухонного фартука

Определиться с количеством электроточек – еще не все, залог комфортного их использования в выборе правильных розеток. В целом, нужно выбирать надежные и качественные электророзетки, а в частности, для плиты нужно выбрать разъем из негорючих материалов, для установки вблизи источника влаги – розетки с высокой степень влагозащиты (IP 44), для мощной техники нужны розетки с заземлением и большим запасом мощности (на 20А- 25А).

Что касается типа электророзеток (выдвижные, угловые, врезные или обычные) – это вам лучше всего подскажет дизайнер или ваша фантазия. В целом, обустраивать все нужно так, чтобы розеточные блоки не стали выделяющимися белыми пятнами и не портили стилистику помещения.

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.

Высота установки розеток на кухне

Поговорим о высоте установки розеток отдельно. Многим из нас интуитивно кажется, что все розетки в помещении должны быть установлены на одной высоте. В некоторых жилых комнатах это вполне допустимо. Мало того, если вы получаете ключи от квартиры с ремонтом от застройщика, скорее всего, в жилых комнатах будет именно такая ситуация.

На кухни ситуация совсем другая. Мы должны предусмотреть несколько ярусов розеток.

  • Верхний ярус — розетки над верхними кухонными шкафами для подсветки рабочей зоны и вытяжки.
  • Средний ярус — розетки кухонного фартука.
  • Нижний ярус — розетки для крупных кухонных электроприборов (холодильник, встроенная бытовая техника)

Розетки нижнего яруса устанавливаются либо на уровне плинтуса кухонного гарнитура, либо за одним из напольных шкафов.

В первом варианте розетки становятся практически не обслуживаемыми. До них невозможно дотянуться, не сняв плинтус.

Если есть возможность, лучше реализовать второй вариант, разместив розетки за одним из шкафов. При этом розетки не должны располагаться под раковиной, чтобы в случае непредвиденной ситуации на них не текла вода. Идеально, если в кухонном гарнитуре есть угловой шкаф, не занятый раковиной. Там будет достаточно места для размещения розеток. Кроме того, до них относительно легко дотянуться в случае непредвиденной ситуации.

В любом случае, кухонные розетки должны легко обесточиваться из квартирного электрощита. Автоматические выключатели и другое модульное оборудование в квартирном щите должны иметь понятные подписи (например, снизу под автоматическим выключателем надпись «Розетки кухни», «посудомоечная машина» и др.).

Рекомендации по размещению розеток в кухне

В интернете можно посмотреть фото расположения розеток на кухне. Они помогут найти оптимальные варианты. Стоит учесть и рекомендации специалистов, которые имеют практический опыт монтажа этих устройств.

Одним из главных предметов современной кухни является холодильник. Современные агрегаты обладают солидными габаритами, некоторые модели не требуют регулярных отключений, размораживаний. Для этой техники необходимо монтировать отдельную розетку. При выборе места для нее следует ориентироваться на особенности кухни, модели холодильника. К примеру, для встраиваемых агрегатов ИКЕА рекомендуется монтаж розетки в нижней части стены, примерно в 5 см от плинтуса. Если эксплуатация холодильника предусматривает регулярные отключения для размораживания, розетку лучше монтировать на уровне рабочей зоны.

Для холодильника необходимо монтировать отдельную розетку

Особое внимание уделяется расположению розеток на кухне в рабочей зоне, где часто подключаются разные электроприборы. В стандартных гарнитурах столешницы находятся на высоте 95 сантиметров от пола, между ней и навесными шкафами остается простенок, высота которого составляет 55-60 сантиметров

Эта зона и используется для монтажа розеток, которые располагаются на высоте 5-10 сантиметров. Они должны находиться в отдалении от мойки, плиты или варочной поверхности.

Расположение розеток на кухне в рабочей зоне

Розетку для вытяжки нужно размещать в верхней части стены, на расстоянии 50-70 сантиметров от потолка. Варочные поверхности часто подсоединяются напрямую при помощи кабеля, ведущего к щитку. У духовых шкафов есть собственные вилки, розетка для них монтируется в месте, удобном для доступа. Если техника встраивается в шкаф, источник тока устанавливается на стенке мебели.

Розетка для вытяжки в верхней части стены

При монтаже розетки для посудомоечной машины соблюдаются следующие правила:

  • источник тока не размещается над раковиной, мойкой;
  • расстояние до сантехнического оборудования должно составлять не менее 10-15 см;
  • розетку нельзя монтировать за посудомоечной, стиральной машиной.

Вырезание отверстий сложной формы

Проецирование с помощью Shape Merge

Теперь, раз уж мы перешли к более интересным методам, поговорим о проецировании с помощью инструмента Shape Merge. Проецирование помогает «накладывать» сплайн произвольной формы на полигоны объектов, а затем проводить над ними манипуляции. Рассмотрим на примере. Создаем куб и .

Выделяем куб и выбираем Create – Compound – Shape Merge.

Жмем кнопку Pick Shape, надпись спроецировалась на наш куб.

Теперь куб можно перевести в Editable Poly, а затем прорезать углубление, выдавив надпись с помощью Extrude

Обратите внимание, что при переводе в Poly, появляется множество ненужных Edges. Этого, конечно, лучше избегать

Стоит еще отметить, что на изогнутую поверхность сплайн таким методом правильно наложить не получится. Ложась на дугу, форма будет искажаться.

Бывают ситуации, когда в стекле нужно сделать отверстие. Можно обратиться за помощью к специалистам — они знают, как аккуратно просверлить стекло, не разбив его, но многие домашние мастера предпочитают делать это сами.

Способы сверления отличаются друг от друга типом применяемого инструмента, расходными материалами, технологией сверления и другими моментами.

Как сделать розетку на кухонном фартуке


На кухонном фартуке лучше устанавливать внутренние розетки, которые не будут выпирать над столешницей В зависимости от стиля и дизайна кухни розетка на фартуке может быть внутренней или накладной. Выбор зависит от материала стен, размера помещения и приоритетов хозяйки.

Чтобы сделать внутреннюю розетку, необходимо еще до установки панели изготовить отверстие и замуровать в нем гильзу. После этого в ней закрепляется колодка с клеммами и контактами. Чтобы поставить внешнюю крышку в фартуке, изготавливается отверстие по форме клемм.

Стандарт монтажа накладных изделий заключается в предварительном креплении в стене кронштейна для фиксации корпуса. Для этого используется деревянный брусок, закрепляемый в нише. Для крепления розетки делается 3 отверстия — для вывода кабеля и саморезов.

Оптимальным вариантом является внутренняя установка. Так изделия не будут выступать над столешницей, а приборы и приспособления можно будет ставить впритык к стене.

Как вырезать отверстие под розетку на фартуке кухни

В МДФ делать дырки проще всего. Для этого используется острый нож, ручной или электрический лобзик. После выпиливания края нужно обработать любым герметизирующим веществом для их защиты от влаги.

В керамической плитке отверстия можно делать алмазной коронкой, ручным резаком или струной после предварительного просверливания контура.

Пошаговый алгоритм подключения

Монтаж розеток на кухонную панель выполняется в следующей последовательности.

  • Жилы кабеля зачищаются и пропаиваются оловом.
  • Концы кабеля вставляются в монтажные коробки и контакты колодок. Проводится их затягивание. Качество контактов проверяется путем натягивания проводов.
  • Закрепляется колодка. В стакане она фиксируется путем вкручивания болтов, регулирующих положение лапок. Чтобы убедиться, что колодка закреплена надежно, нужно несколько раз всунуть вилку в клеммы и вытащить ее.
  • Закрепляется внешняя крышка. Помещение обесточивается, проводится подключения кабеля к сети.


1. Высверливание отверстий в плитке


Выбивание отверстий в плитке


Просверливание отверстий под плиткой


4. Ввод кабеля в установочную коробку


Монтаж установочной коробки и розеток


Установка подрозетников в бетонную стену

Правила расположения

Для установки источников питания на кухне необходима схема, как и при любой другой работе с электропроводкой. Правила расположения подразумевает определенные требования в целях безопасности.

Основное правило монтажа электрооборудования – полное соответствие требованиям техники безопасности и нормам электробезопасности.

Правила расположения источников питания на кухне:

  • Электророзетки ставятся за столами для приготовления, отмеряя 10 см с пола по верхней планке розетки;
  • Провод от электроустройства до источника питания должен составлять длину не больше 1,5 м;
  • Для встраиваемых приборов необходим 1 м радиуса от электророзетки до электрооборудования;
  • Кухонная тумба и мойка с внутренней стороны могут быть оснащены источниками питания;
  • Вытяжка и ее розетка устанавливается с высотой 5-6 см от верхнего конца шкафов;
  • Маленькое бытовое оборудование на кухонном фартуке должно подключаться к электророзеткам с высотой 1-1,5 м от пола.

Разрешено подключать в одну розетку несколько приборов малой мощности, в том случае, если сумма потребляемой энергии не выше возможностей источника питания. Как правило, пределом для розеток отечественного производства является мощность размером в 1300 Вт, импортные розетки способны выдерживать до 3500 Вт.

Мощные приборы обязательно должны включаться в разные розетки – например, холодильник, посудомоечная машина и телевизор должны подключаться к своему собственному источнику.

В последнее время стало популярным устанавливать стеклянные фартуки. Фартук из стекла обладает способностью визуально увеличивать пространство, поможет сделать праздничную и комфортную атмосферу. Если решено установить стеклянный фартук, необходимо перед заказом донести точные данные о диаметрах отверстий для встраивания розеток в стекло, потому что в последующем сделать отверстия в стеклянном фартуке невозможно.

Освещение рабочей зоны кухни

Начнем, пожалуй, с освещения, как одного из важнейших элементов. Дополнительное освещение для рабочей зоны кухни требуют даже многие нормативные документы. Поэтому наш рассказ начнем именно с этих требований.

Согласно п.2.12 ВСН 59 – 88 освещение рабочей зоны кухни должно быть не менее 200лк. Эта же норма касается освещения умывальника. Для сравнения общее освещение в кухне должно быть только 100лк.

Исходя из этой нормы для рабочей зоны кухни необходимо делать так называемое местное освещение. Вариантов его реализации на данный момент достаточно много, и вы наверняка найдете что-то подходящее под ваш дизайн.

Итак:

Начнем с варианта просто установки дополнительных светильников на стене. Это могут быть как люминесцентные лампы, так и обычные светильники для ламп накаливания. Вариант достаточно простой в реализации, но не очень привлекательный с эстетической точки зрения.


Угловые светильники для подсветки

  • Более интересным вариантом может стать установка своими руками угловых светильников. Обычно это люминесцентные лампы, которые монтируются одной стороной к стене, а второй стороной к дну верхних ящиков мебели. Такой вариант позволяет скрыть сам светильник.
  • Еще более интересным вариантом может быть использование точечных светильников, встроенных в верхние ящики мебели. Обычно для этого используются светильники напряжением в 12В.

В связи с этим вам потребуется установка дополнительного трансформатора 220/12В. Обычно его монтируют за пределами мебели, а к светильникам тянут провод напряжением уже 12В. Для прокладки такого провода по деревянным поверхности мебели следует использовать металлическую гофру.


Подсветка фартука на кухне

Но самым интересным вариантом является использование подсветки от фартука. Данный вариант можно реализовать при использовании в качестве фартука специального стекла или оргстекла. Данный вариант практически идеален как в плане эффективности, так и внешнего вида, но его цена является главным ограничивающим фактором его распространения.
