На крайний случай
Стиральная машинка нуждается в отдельной розетке, но пока ее установкой занимаются специалисты, можно использовать удлинитель, как временный вариант. Но подключение через переходник должно быть организовано по всем правилам. Покупать первый попавшийся или брать старый домашний нельзя — необходима качественная переноска с достаточным сечением
Важно проследить, чтобы она обладала несколькими важными характеристиками
Сечение провода. Автомат дает приличную нагрузку на сеть, выдержать которую может проводник с диаметром жил не менее 2,5.
Отдельное использование. Для стиральной машины необходим персональный удлинитель.
Достаточная длина. Сразу посчитайте расстояние до розетки и приобретите соразмерный переходник. Использовать несколько удлинителей недопустимо.
Качество. Отлично зарекомендовал себя бренд «Пилот», который предлагает качественную электротехническую продукцию, отвечающую всем стандартам.
Защищенность
Важно, чтобы в переносках была предусмотрена защита от попадания влаги и перенапряжения. Наличие заземления не даст технике сгореть при перепадах электричества и утечке тока.
Стоит понимать, что подключение через удлинитель, даже качественный и защищенный, это большой риск. Лучше не тянуть и не экспериментировать, а наладить полноценный выход в электросеть с отдельным УЗО.
Лучшие силовые удлинители на одну розетку
Силовые удлинители на одну розетку станут прекрасным решением при наличии собственного хозяйства: подключить пилу, электролобзик или газонокосилку можно и поочередно.
1 место – силовой удлинитель LUX YC1-E-10 (Y-161)
Этот силовой удлинитель станет оптимальным вариантом при индивидуальных ремонтных работах в небольшом объеме: провод ПВС не боится изгибов и больших грузов, которые могут случайно на нем оказаться, а длина в 10 метров позволит проводить работы во дворе без всяких трудностей и неудобств. Розетка полностью безопасна благодаря прорезиненному корпусу, ей не страшна повышенная влажность.
Максимальная мощность – 2200 Вт.
Сечение кабеля – 3х0,75.
Средняя цена – 550 рублей.
Достоинства:
- Доступная цена;
- Провод с заземлением;
- Яркий цвет кабеля, заметный издалека;
- Прорезиненная розетка.
Недостатки:
- Малая для силового удлинителя мощность;
- Длина кабеля всего 10 м;
- Перед работой провод обязательно до конца размотать.

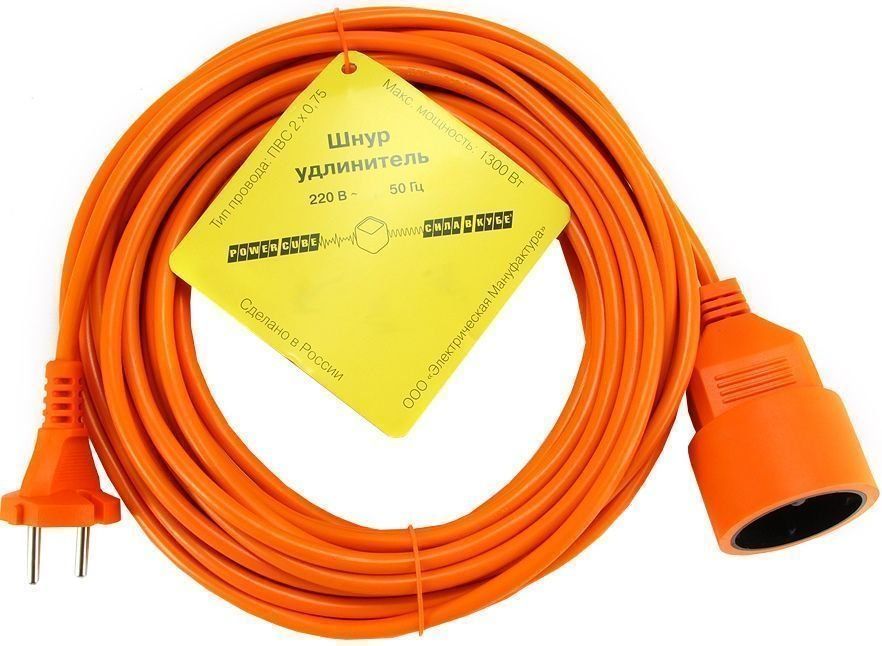

2 место – силовой удлинитель Power Cube PC-E1-B-20
Power Cube – российский холдинг полного цикла, выпускающий не только удлинители, но и сетевые фильтры, провода и все комплектующие к ним. Рейтинг качественных товаров в сфере ремонтных работ не может обойтись без подающей надежды молодой организации. Бренд выпускает недорогие, но надежные товары, одним из которых является силовой удлинитель Power Cube PC-E1-B-20. Двадцатиметровый кабель марки ПВС будет удобен в использовании, а медный провод станет прекрасным проводником тока. С выносной розеткой также не возникнет никаких сложностей — высокое качество пластика порадует ценителей добротных вещей.
Максимальная мощность – 1300 Вт.
Сечение кабеля – 0,75.
Сколько стоит – 560 рублей.
Достоинства:
- Качественные материалы для изготовления;
- Кабель с медными жилами;
- Отличная длина;
- Яркий цвет провода;
- Несмотря на то, что кабель имеет маркировку ПВС, дубеет на морозе незначительно;
- Доступная цена.
Недостатки:
- Розетка и кабель без заземления;
- Малая мощность, пригодна только для бытовых нужд.
Какой бы удлинитель в конечном итоге пользователь не выбрал для себя, важно при работе соблюдать технику безопасности:
- Провод должен быть размотан по всей длине во избежание перегорания кабеля или ухудшения способности проводить ток;
- Следить за уровнем температуры удлинителя – это поможет избежать возгорания;
- Не покупать силовые удлинители неизвестных производителей – в лучшем случае это закончится поломкой включенного в сеть устройства, а в худшем может послужить причиной несчастного случая.
Вилка
Прежде чем покупать удлинитель, посмотрите какая у него вилка:
литая
разъемная
Если вилка не литая, и ее можно разобрать, то есть риск нарваться на сомнительное изделие. Именно такие вилки проще всего изготовить кустарным способом.
Для производства цельных, хотя бы нужно некоторое профессиональное оборудование.
Кроме того, если ваша аппаратура с вилкой без евроразъема, то удлинитель с евророзеткой вам противопоказан. Использование в этом случае евроадаптеров и переходников в разы увеличивает переходное сопротивление.
А еще нарушает систему заземления, что может привести к поражению эл.током. Некоторые приборы и инструменты подключать без заземления элементарно опасно.
То есть, при номинальной нагрузке в 10А, только на одних контактах «вилка-розетка» можно терять в мощности до 10Вт каждый час. Вот сводные данные по потерям в напряжении и мощности в удлинителях в зависимости от длины, материала и сечения жил.
И это при нормируемых значениях. А что будет, если вы понавтыкаете различные переходники.
Еще обращайте внимание на расположение втычных контактов розеток. Они должны быть сделаны так, чтобы вилка подключаемого аппарата втыкалась по диагонали или наискось, а не вертикально
Иначе вторую вилку в соседнее гнездо невозможно будет подключить.
Как выбрать электрический удлинитель
Производители большинства электрических приборов в инструкции часто советуют не подключать их через удлинитель. И это правильно, ведь на дополнительной длине провода теряется часть мощности. А если изделие некачественное, это и вовсе может привести к короткому замыканию или возгоранию шнура в результате его перегрева. Но если без дополнительных метров не обойтись, свой выбор следует основывать на приведенных ниже характеристиках.
Степень защиты
Для стандартных удлинителей существует 2 варианта степени защиты:
- IP20 – предназначены для работы внутри помещений без большого количества пыли. Оборудуются открытыми типами розеток.
- IP44 – Допускается работа в сильно запыленных помещениях либо на открытых пространствах под дождем. Такие удлинители имеют водостойкий корпус, а на всех розетках установлены защитные крышки.
Тип кабеля
На удлинителях, рассчитанных на работы с бытовой сетью, устанавливаются два типа провода:
- КГ (кабель гибкий) – предназначен для профессиональных работ. Без труда выдерживает температуру от -40° до +40°. Такой провод изгибается без повреждений и устойчив к истиранию. У него есть 2 варианта исполнения: Т – температура окружающей среды до +50°, ХЛ – до -60°.
- ПВС (соединительный провод с оболочкой из ПВХ) – рассчитан на работу при температуре выше +1°. Этот вариант почти на треть дешевле предыдущего, но он не устойчив к истиранию и со временем трескается на месте изгибов. При низких температурах изоляция разрушается при изгибании. Удлинители с таким кабелем используются преимущественно в помещениях.
Максимально допустимая нагрузка (мощность) и сечение
Показатель определяет общую мощность подключаемых приборов. Чем выше максимальная допустимая нагрузка, тем большим делается сечение проводов.
Различают 3 типа:
- маломощные – до 1 кВт, сечение 0,5-0,75 мм;
- средней мощности – до 2,2 кВт, сечение 1 мм;
- повышенной мощности – 3,5 кВт, сечение 1,5-2,5 мм.
Допустимая нагрузка указывается на корпусе. При подключении электроприборов, суммарная мощность которых превышает данный параметр, удлинитель может выйти из строя: проводка нагревается и плавится, отгорают места соединения проводов
Это часто приводит к пожарам и задымлениям, так что на нагрузку следует обращать особое внимание. Так как длинный провод создает серьезное дополнительное сопротивление, при его длине более 50 м обязательным должно быть сечение от 2,5 мм
Длина кабеля
Параметр, который подбирается в зависимости от ситуации. В доме и офисе часто используются удлинители максимум на 5 метров, в то время как для работы на строительных объектах часто требуется 20 и более метров длины кабеля
Тут важно помнить, что большая длина создает неудобства в использовании удлинителя, так что лучше обратить внимание на модели с катушкой для сматывания
При работе с длинным проводом, который используется для питания мощного инструмента, его необходимо полностью сматывать с катушки. Дело в том, что индукция приводит к перегреву кабеля, собранного кольцами. У некоторых моделей присутствует встроенная защита от перегрузки в виде предохранителей. Выбирать рекомендуется именно такие удлинители.
Заземление
Дополнительная жила кабеля для подключения заземления (если соответствующий контакт есть в розетке) выполняет защитную функцию. Она не только предотвращает поражение током при эксплуатации неисправного электроприбора, но и снижает уровень помех на оборудование, подключенное как в пределах одной сети, так и просто расположенное рядом. Такие удлинители следует покупать в том случае, когда предполагается их использование с постоянно включенными приборами, например, телевизорами или холодильниками.
Количество розеток
Этот показатель зависит только от конструкции конкретной модели. Очевидно, что от количества розеток зависит количество подключаемых приборов. Как правило, большинство удлинителей имеют от 1 до 4 розеток, но встречаются варианты с их большим количеством.
Опции
При необходимости можно выбрать удлинитель с дополнениями, вроде USB-разъемов для зарядки мобильных телефонов, кнопки включения, позволяющей обесточить приборы без необходимости вытаскивать вилку из розетки. Наличие защитных шторок будет полезным, если к удлинителю имеют доступ дети, а индикатор сети всегда укажет, течет ли электричество по проводам.
Измерительные приборы
Важным является и наличие измерительных приборов. Появление мультиметров значительно облегчило жизнь электрикам.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Сабельные пилы, принцип работы, где применятся, как выбрать
Достаточно иметь только этот прибор, чтобы произвести все необходимые замеры.
Вот только выполнить все замеры можно лишь путем подключения мультиметра к зачищенным проводам, что не всегда удобно.
Замерить силу тока без надобности в разрыве проводки для подключения позволяют токоизмерительные клещи.
Достаточно поместить провод в клещи, чтобы этот прибор показал силу тока. Исходя из этого, выходит, что оба этих прибора электрику нужны.
Встречаются и комбинированные приборы, включающие в себя и мультиметр и токоизмерительные клещи.
Особенности эксплуатации
Во время использования силового кабеля следует придерживаться определенных правил.
Прежде чем подключить удлинитель к розетке, следует внимательно его осмотреть, убедиться в целостности изоляционного слоя, а также в том, что все узлы в порядке.
Не допускать нагрузку большую, чем заявлено производителем.
Стараться не сгибать провод, не придавливать его, не завязывать узлом.
Не следует прокладывать кабель на порогах, под коврами (то есть там, где на него могут наступать).
Важно избегать попадания влаги на розетки.
При правильном выборе и эксплуатации силовой кабель удлинителя прослужит долгое время без проблем.
Как выбрать силовой удлинитель, смотрите далее.
Удлинитель своими руками: что стоит помнить
Электрический удлинитель или переноска присутствуют в каждом доме и офисе. Потребность в этом простом электротехническом устройстве возникает, когда требуется подключить электрооборудование в отсутствии стационарной розетки или электроинструмент в труднодоступном месте. Инструкция по сборке:
Можно приобрести готовый удлинитель. Но надежнее и дешевле изготовить его самостоятельно.
При наличии комплектующих и навыков работы с инструментом, процесс займет 20 минут. Понадобится: разборная вилка, провод необходимой длины и блок розеток.
Изоляция жилы для заземления желто-зеленого цвета
Важно правильно подключить ее к соответствующим клеммам. Для безопасного использования изделия необходимо:
- Наличие заземления. Поэтому кабель выбираем трехжильный, а вилку и розетки – с заземляющими клеммами.
- Наличие соответствующей степени защиты у розеток. Например, конструкция для улицы и ванной должна быть влагозащищенной, с откидной крышкой. В переноске для компьютерной техники используют сетевой фильтр. Нельзя использовать розетки наружного типа, задняя стенка должна быть закрыта. Рекомендуется подключать блок розеток, состоящий не менее чем из трех штук
В магазине можно купить уже готовый блок для сборки удлинителей.
- Соответствие марки провода условиям эксплуатации, а площади сечения – мощности (току) нагрузки.
Порядок сборки:
- Очистить концы кабеля от изоляции на 4-6 сантиметров, а каждую жилу на 10 миллиметров, аккуратно, не повредив.
- Разобрать и подключить вилку с одной стороны, розетки – с другой. Внутри находятся специальные клеммы для кабеля.
- Проверить удлинитель с помощью мультиметра.
- Закрутить шурупы, закончить сборку.
При соединении провода и вилки, изоляция должна быть плотно прижата специальным зажимом. В противном случае, при выдергивании шнура из розетки нагрузка будет регулярно ложиться на контакты. Они быстро ослабнут и начнут нагреваться.
Чтобы повысить надежность удлинителя, можно сделать с выключателем в виде кнопки.
Если провод переноски длинный, например 20 метров, его следует намотать на специальную катушку, которую тоже можно сделать своими руками.
Выбор сечения провода (кабеля) — по току, мощности и длине: таблица
Перед вами встал вопрос выбора провода (кабеля)
Не важно для чего вы его выбираете, для квартиры, дома, гаража, дачи или для подключения электродвигателя, нагревательного прибора, компрессора, электролампы или любого другого электрического прибора, все равно нужен расчет сечения проводника, который будет использоваться для подключения. Для чего нужен расчет? Если сказать простыми словами, то у любого электрического прибора (оборудования) или помещения есть потребляемый ток, нагрузка
Чтобы этот провод (кабель) выдерживал потребляемую нагрузку потребителем электроэнергии и нужен расчет.
Естественно расчет проводят после сбора данных о потребителе, то есть надо подсчитать нагрузку для каждого потребителя электроэнергии в отдельности и общую, если это требуется.
Но для начала нужно знать, как определяется сечение провода. Расчет ведется по формуле:
S = πD² ⁄ 4 = 0,785D²
где: S – сечение провода; π – 3,14; D – диаметр провода.
Диаметр провода можно легко измерить с помощью штангенциркуля или микрометра. Если жила провода многопроволочная, то нужно измерить одну проволоку, произвести расчет и помножить на их количество. Получится сечение проводника.
Применение
Итак, вы выбрали и купили удлинительные кабели. Казалось бы, пора подключать их и приступать к сварке. На этом этапе многие новички совершают ряд ошибок, из-за которых кабели недостаточно эффективны либо вовсе не работают.
Во-первых, всегда распрямляйте удлинитель для инвертора перед использованием. Не позволяйте ему скручиваться в узлы и заламываться. Это касается кабелей любой длины. Заранее определитесь, какая максимальная длина для вас оптимальна и не покупайте слишком длинные кабели, которые большую часть сварки будут смотаны в катушку. Это нерациональное использование. К тому же в смотанном состоянии кабели способны стать причиной повышенной индукции. Это чревато плавлением проводов и выходом из строя самого инвертора.
Также следите, чтобы удлинительные кабели не перегревались в ходе работы. Периодически проверяйте провода, берите их в руки. Если можете спокойно держать несколько секунд, значит температура не выше нормы. А если кабель насколько нагрелся, что вы не можете брать его без перчаток, значит сварку нужно прекратить и проверить целостность кабеля.
Избыточный нагрев кабеля так же приводит к выходу сварочного аппарата из строя и к разрушению самого кабеля.
Что касается хранения, то и здесь нужно быть внимательным. Не сматывайте провода в плотную катушку, так вы лишите их естественной вентиляции. Постарайтесь хранить провода в сухом чистом месте, не оставляйте их на улице и не подвергайте воздействию прямых солнечных лучей. Следите, чтобы соединительные контакты и вилка кабеля не загрязнялись и не покрывались ржавчиной.
Обзор моделей
Довольно часто для стиральных машин приобретается удлинитель, обладающий УЗО – устройством защитного отключения питания. В ситуации возникновения перегрузки удлинитель способен самостоятельно разомкнуть цепь, а значит, и обезопасить жильцов квартиры. Однако эксплуатация такого устройства возможна только в тех случаях, когда в ванной комнате установлена специальная влагостойкая розетка, также защищенная УЗО
Помимо этого, важно, чтобы кабель, питающий розетку, обладал соответствующим сечением
Любой приобретаемый для машинки удлинитель должен соответствовать силе тока, равной 16 амперам. В принципе чем выше этот показатель, тем надежнее считается подсоединение к электрической цепи. Показатель в 16 ампер создает необходимый запас, а также обеспечивает наименьшее падение напряжения.
Например, для стиральной машины можно приобрести удлинитель с УЗО немецкой марки Brennenstuhl. Данная модель отличается высоким качеством. К преимуществам удлинителя относятся вилка с защитой от влаги, настраиваемое устройство защитного отключения, а также надежный провод из меди. Переключатель с индикатором облегчает использование устройства. Сам провод окрашен в черный и желтый цвета, а его минимальная длина составляет 5 метров. Относительным недостатком данного удлинителя является его высокая стоимость.
Модель УБ-17-у с УЗО, производимая компанией «РВМ Электромаркет», также получает хорошие отзывы. Прибор на 16 ампер обладает сечением кабеля, равным 1,5 миллиметра. Само устройство УЗО в экстренной ситуации срабатывает уже через секунду. Мощность устройства равняется 3500 Вт. К недостаткам провода можно отнести чересчур яркую красную окраску вилки, а также минимальную длину, равняющуюся 10 метрам.
Еще одним хорошим является устройство с УЗО УБ-19-у, опять же, российской компании «РВМ Электромаркет». Сечение кабеля составляет 2,5 миллиметра. Прибор на 16 ампер и 3500 ватт укомплектован влагозащитной вилкой. К недостаткам можно также отнести избыточную длину провода и неуместный оттенок.
Какой провод лучше всего выбрать для переноски
Для переноски используют только медный провод, обладающий достаточной степенью гибкости и двойной изоляцией. В случае повреждения одного слоя, второй убережет от удара электрическим током
Это важно, поскольку провод удлинителя находится в открытом доступе
Всем требованиям соответствует провод марки ПВС. Он прекрасно себя зарекомендовал в быту и на строительной площадке. ПВС провод имеет высокую степень гибкости, справляется с серьезными механическими нагрузками.
Изоляция провода марки ПВС выполнена из ПВХ-пластика. При длительном использовании в условиях крайних температур: ниже -25 градусов и выше +40 он потрескается.
Поэтому при эксплуатации удлинителя в жестких температурных условиях с частыми перемещениями стоит использовать кабель марки КГ с резиновой оболочкой и изоляцией.
Пояснения по сварочному кабелю и удлинителям.
Пояснения по сварочному кабелю и удлинителям.
Уважаемые покупатели, в этой статье мы расскажем вам какой длины можно использовать удлинитель для подключения сварочного аппарата, какой это должен быть удлинитель и дадим практические советы на эту тему.
Сопротивление отрезка провода:
R – Сопротивление.
L – Длина в метрах.
S – Сечение провода в мм².
P – Удельное сопротивление меди (равное 0.017 Ом умноженное на мм² и разделенное на метры)
Формула выглядит так:
R = P x (L/S)
Пример:
Вы берете удлинитель 30 метров. Сечение кабеля 1,5 мм². Сварочный кабель подключенный к вашему аппарату 7 метров и сечение 25 мм² .
Получается R =0.0017 x (30×2/1,5) – 0,68 Ом.
Идем дальше.
U = 0,68 Ом умножаем на 45 (45 это максимальный потребляемый ток, за пример взят аппарат Сварог ARC 250 R112) и получается 30,6 В.
Таким образом мы видим, что если вы используете 30 метровый удлинитель с сечением 1, 5 мм² , то к вашему аппарату доходит не 220 В от розетки, а 189,4 В. (220-30,6).
Если вы возьмете удлинитель с более толстым сечением, например 25 мм² , то потеря будет меньше и составит 18,4 В. А это значит, что к аппарату от вашей розетки дойдет 201,6 В. (220-18,4).
Не нужно требовать от аппарата невозможного, если вы подключаете очень длинный удлинитель, вы должны понимать, что будут потери в мощности аппарата. Если включить чайник в розетку в Москве, а сам чайник будет стоять в Санкт-Петербурге, то он никогда не закипит.
Давайте рассмотрим еще один пример. В стандартной комплектации практически все производители используют трехметровые сварочные кабели. Люди часто подключают очень длинные сварочные кабели к аппаратам.
Формула:
R = 0,017 x (7×2/25) = 0,00952 Ом.
Мы берем кабель сварочный длиной 7 метров и умножаем на 2 (ток идет туда и обратно, по этому нужно 7 метров умножать на 2) затем делим на сечение , пусть сечение будет 25 мм². Получаем 0,00952 Ом.
А теперь вторая формула.
Возьмем сварочный ток 210 А² и умножим на 0,00952 Ом. Получаем 420 Вт. Таким образом ваш аппарат потеряет в мощности 420 Вт. Чем толще сечение сварочного кабеля, тем меньше потери. Например взяв 35 мм² сварочный кабель, вы потеряете 300 Вт от мощности.
Важно!
Если вы используете удлинитель, всегда его полностью разматывайте. Если удлинитель собран в бобину, то ухудшаются условия охлаждения, что может привести к возгоранию проводов или их расплавлению, так как потребляемый ток сварочного аппарата выше допустимого тока удлинителя, как правило.
Итоги:
Чем больше удлинитель – тем больше потери.
Чтобы избежать серьезных потерь – используйте удлинитель с толстым сечением кабеля.
Чтобы избежать дополнительных потерь при удлинении сварочного кабеля – используйте кабель с как можно более толстым сечением.
Еще один часто задаваемый вопрос от наших покупателей. Сколько же будут потери в Амперах, если использовать длинный сварочный кабель. Это очень трудно рассчитать, поскольку свойства сварочного источника определяются в ВАХ (вольт амперная характеристика). Для этого необходимо подключать сварочный аппарат к балластному реостату и замерять Амперы при той или иной длине кабеля. Но на словах можно сказать, что при использовании хорошего сварочного кабеля с правильно подобрать сечением – потери в Амперах будут незаметны. Например кабель до 10 метров с сечением кабеля 25 мм² — вы не ощутите потерь.
Существует два вида типовых ВАХ источников: штыковая и пологая ВАХ. На разных аппаратх и у разных производтелях она своя. Мы попробуем провести опыты с разными аппаратами и сообщим вам о результатах. Баллонные редукторы и регуляторы расхода газа. →← Демонстрация сварочного оборудования Сварог и Ergomax
Правила эксплуатации
В процессе эксплуатации электрического удлинителя рекомендуется придерживаться следующих мер предосторожности:
- перед использованием осмотреть все узлы на целостность изоляционного слоя;
- не превышать номинальные токи, на которые рассчитан провод;
- не скручивать и не сгибать токопроводящие жилы;
- не допускать попадание кабеля под напольные покрытия, на пороги дверей и т. д.;
- избегать проникновения влаги на контактную часть.
Влагостойкий удлинитель для сада
При соблюдении простых правил можно своими руками сделать удлинитель, который будет соответствовать вашим потребностям. При этом не потребуется иметь специальных навыков и нести значительные финансовые затраты.
Ограничения по использованию электрических удлинителей
Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.
Кабель с частично снятой изоляцией для измерения тока клещами
Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.
Фазы розетки и удлинителя
Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.
Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.
Надпись симметричной вилки
Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:
- Тщательно заделываем провод согласно инструкции.
- Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.
Правила выбора узо
Самый часто задаваемый вопрос при установке и подключении стиральных машин: нужно ли устанавливать УЗО для стиральной машины? Ответ прост – да, нужно. Ведь стиральная машина, сама по себе достаточно энергозатратное устройство, а также работает в среде с повышенной влажностью, за счет чего относится к категории повышенной опасности. Именно поэтому установка УЗО необходима при подключении к сети электропитания стиральных машин
Чтобы стиральная машина служила не один год, а ее эксплуатация была безопасной, важно правильно выбрать устройство защитного отключения. Для этого необходимо руководствоваться следующими правилами:
- Мощность устройства. Выбор УЗО на стиральную машинку по мощности основывается на номинальной мощности электросети. Бывают однофазные и трехфазные аппараты.
- Напряжение сети. Однофазные УЗО рассчитаны на 220 В, а трехфазные – 380 В.
- Сила тока. Самые распространенные УЗО, которые рекомендуют специалисты, обладают защитой на 30 мА. Можно установить и на 10 мА, но для бытовой электроаппаратуры подобная степень защиты не требуется.
- Особенности конструкции УЗО. Поскольку стиральная машина имеет высокий уровень электропотребления, лучше выбрать устройство защитного отключения класса А. Также возможна установка класса АС, но этот тип не всегда качественно выполняет свою функцию.
- Особенность расцепителя и маркировка автомата. Для электросети в квартире или частном доме подходит УЗО с маркировкой «С». Также встречаются устройства с цифровой маркировкой, в этом случае правильным будет выбор устройства с маркером С16 или, более редкий, С25.
- Дополнительные уровни защиты. В некоторых моделях УЗО отсутствует система защиты при обрыве нулевого проводника, что приводит к игнорированию устройством утечек тока.
Дифавтомат на стиральной машинке защитит и от короткого замыкания, и от пробоя на корпус одновременно. Какой именно поставить дифавтомат на стиральную машину зависит от ее характеристик, состояния изоляции проводников, места расположения и условий функционирования. Обычно ее мощность колеблется в пределах 1500-2500 Вт. Если токи утечки (Iут) не указаны, то при выборе нужно ориентироваться на правила устройства электроустановок.
Согласно им, Iут прибора вычисляется как произведение 0,4 mА на число, равное нагрузочному току устройства. Последний вычисляют, поделив мощность прибора в ваттах на напряжение сети в вольтах.
IΔn=3*(0,4хI 0,01хL)=3(0,4х11,37 0,01х20)=14,244 mA.
Самый близкий по параметрам в ассортиментном ряду из выпускаемых дифавтоматов имеет IΔn равный 30 мА, его и нужно выбирать. Автомат защиты от короткого замыкания и перенапряжений определяется исходя из нагрузки. Так как в данном случае она равна 11,37 A, то ближайший сверху в номенклатуре дифавтоматов будет с номиналом 16 А.
Устройства защиты разделили на три категории, по которым можно определить во сколько раз электрический ток должен быть больше номинального, чтобы молниеносно сработал автомат. Вот о чем говорит литерная маркировка на дифавтомате:
- В16 значит, что он моментально реагирует при превышении номинала в 3-5 раз (48-80 А);
- С16 означает, что превышение составляет 5-10 номиналов (80-160 А);
- D16 соответственно 10-20 номиналов (160-320 А).
ЧИТАТЬ ДАЛЕЕ: Форзиция: посадка и уход в открытом грунте (Подмосковье)Отсюда следует, что во избежание ложных срабатываний лучше использовать дифавтомат с литерой С, в данном случае С16 с Iут 30 мА.
Кроме этого, есть такая характеристика, как номинальная отключающая способность. Это максимальный ток короткого замыкания, который дифавтомат может отключить без потери работоспособности. В новых домах рекомендуется использовать автоматы со значением 6000 А, в сельских со старой проводкой 4500 А.
Лучший электрический удлинитель на катушке
Удлинитель на катушке ZUBR 55075-50 отлично подходит для работы на строительных площадках, протяженных дачных участках. Для изготовления силовых шин используется латунь высокого качества, провод ПВС имеет литую вилку (ударостойкая, прорезиненная) и двойную изоляцию, где у каждой жилы есть собственная противопожарная оболочка. Для подключения потребителей смонтирована одна розетка разборной конструкции, что позволяет ее легко заменить в случае поломки.
Клеммы имеют надежное крепление к кабелю, что предотвращает их искрение, а также нагрев из-за слабого контакта. Для надежной фиксации кабеля на катушке имеются специальные зажимы, которые также предотвращают его самопроизвольное разматывание. Рама конструкции изготовлена из металла, оснащена удобной ручкой для переноски.
Характеристики
- допустимая нагрузка – 2,2 кВт;
- длина – 50 м;
- ток – 10 А;
- характеристики провода: тип – ПВС, количество жил – 2, сечение – 1 мм2;
- количество розеток – 1.
Плюсы
- двойная изоляция шнура;
- длина провода;
- наличие на катушке воротника, предотвращающего истирание провода;
- наличие зажимов для фиксации провода;
- устойчивая рама катушки.
Сечение кабеля для удлинителя
Минимальным сечением кабеля, которое необходимо выбрать для изготовления удлинителя, считается 1,5 мм2. В этом случае переноска мощностью 3,5 кВт сможет поддерживать общую нагрузку на сеть в пределах 5 кВт. Марко-размер КГ 3х1,5 будет оптимальный для 220 В линий, КГ 4(5)х1,5 – для 380 В.
Важно учесть, что при увеличении длины переноски потеря мощности может компенсироваться большим показателем сечения кабеля для удлинителя. Удлинитель это такой же необходимый элемент эл.проводки в доме, как розетки, выключатели и другое оборудование
Удлинитель это такой же необходимый элемент эл.проводки в доме, как розетки, выключатели и другое оборудование.
В магазине можно встретить десятки их разновидностей
Какой же из них выбрать и на какие параметры обратить внимание в первую очередь
Запомните, что чем длинее переноска, тем больше будут потери напряжения. Для бытовых приборов оптимальная длина удлинителя от 3м до 7м.
Кстати, много гнезд под розетки нужно не для одновременного подключения большого количества приборов, а для того, чтобы постоянно не выдергивать вилку, тем самым защищая от расшатывая контакты.
Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.
Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.
Вот регламентированные сечения провода для удлинителей согласно этого норматива:
- нагрузка до 6А (1,3кВт) – 0,75мм2
- нагрузка до 10А (2,2кВт) – 1мм2
- нагрузка до 16А (3,5кВт) – 1,5мм2
Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.
При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.
Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.
ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:
Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):
К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.
Морозостойкий кабель для удлинителя
Очень часто для проведения различных работ на улице в холодное время года требуется использование удлинителя. Обычно для них используют кабельную продукцию с маркировкой КГ-ХЛ или КГтп-ХЛ. Они имеют 5-ый класс гибкости и предназначены для работы в сложных эксплуатационных условиях. Температурный режим составляет от -60℃ до +50℃.
Кабель для удлинителя должен быть не только максимально гибким, но и морозоустойчивым
В районах с умеренным климатом в качестве кабелей для переноски с успехом используются марки ПРС при температуре от – 400С до +400С и с температурным режимом от -400С до +500С
У всех марок резиновая изоляция и оболочка. ПВХ же для такого типа кабелей не допускается, так как не имеет необходимой гибкости и может быстро выйти из строя. На морозе уже при -150С – 200 изоляционные ПВХ материалы затвердевают и легко ломаются, приводя провод в негодность.
Лучшие производители силовых удлинителей
Если с техническими параметрами силовых удлинителей вопрос оказался решен, стоит обратить внимание на компанию-производителя: покупка товара известного бренда надежнее, так как меньше риск получить бракованный товар, а если это произошло – выше шанс получить замену, крупным корпорациям репутация дороже быстрого заработка
Какой фирмы лучше купить силовой удлинитель:
- Glanzen – крупная корпорация, выпускающая не только удлинители, но и светодиодные лампы, прожекторы и панели. Современные лаборатории и цеха расположены в подмосковной Коломне. Бренд отлично зарекомендовал себя на современном российском рынке, а популярность моделей позволяет верить в светлое будущее российской промышленности;
- Lux – российский бренд, выпускающий достойные, но в то же время бюджетные силовые удлинители. Компания не экономит на сырье, а затраты снижает за счет простого дизайна;
- Inforce – за 8 лет существования компании удалось войти в первую десятку лучших производителей инструментов и комплектующих к ним в нашей стране. Компания внимательно следит за всеми новинками на мировом рынке и делает их доступными для российского потребителя, изучая его потребности по данным социологических опросов и заочного общения.
