Генератор качающейся частоты

Содержание

Двухтактный генератор для трудолюбивых

Другой генератор, который мы рассмотрим – тоже двухтактный. Однако, он содержит колебательный контур, что делает его параметры более стабильными и прогнозируемыми. Хотя, по сути, он тоже довольно прост.

Вот он

Что мы здесь видим?

Видим колебательный контур L1 C1,
А дальше видим каждой твари по паре:
Два транзистора: VT1, VT2
Два конденсатора обратной связи: С2, С3
Два резистора смещения: R1, R2

Опытный глаз (да и не сильно опытный), обнаружит и в этой схеме схожесть с мультивибратором. Ну что же – оно так и есть!

Чем примечательна данная схема? Да тем, что ввиду использования двухтактного включения, она позволяет развивать двойную мощность, по сравнению со схемами 1-тактных генераторов, при том же напряжении питания и при условии применения тех же транзисторов. Во как! Ну, в общем, у нее почти нет недостатков

Механизм генерации

При перезаряде конденсатора в одну или другую сторону, через один из конденсаторов обратной связи поступает ток на соответствующий транзистор. Транзистор открывается, и добавляет энергию в «нужном» направлении. Вот и вся премудрость.

Особо изощренных вариантов исполнения этой схемы я не встречал…

Теперь немного креатива.

Схема прибора

Главные составляющие элементы прибора:

выпрямитель;
емкость;
транзистор.

Конденсатор подключен по последовательной цепи с выпрямителем, когда выпрямитель производит работу на транзистор, заряжается в данный момент времени до размера напряжения линии питания.

Зарядка осуществляется частотными импульсами 2 кГц. На нагрузке и емкости напряжение близко к синусу на 220 вольт. Для ограничения тока транзистор в период заряда емкости, предназначен резистор, подключенный с каскадом ключа по последовательной схеме.

Генератор выполнен на логических элементах. Он образует импульсы 2 кГц с амплитудой на 5 вольт. Сигнальная частота генератора определена свойствами элементов С2-R7. Такие свойства могут использоваться для настройки максимальной погрешности учета расхода энергии. Создатель импульсов выполнен на транзисторах Т2 и Т3. Он предназначен для управления ключом Т1. Создатель импульсов рассчитан так, что транзистор Т1 начинает насыщаться в открытом виде. Поэтому на нем расходуется небольшая мощность. Транзистор Т1 тоже закрывается.

Выпрямитель, трансформатор и остальные элементы создают блок питания низкой стороны схемы. Такой блок питания работает на 36 В для микросхемы генератора.

Сначала делают проверку блока питания отдельно от схемы с низким напряжением. Блок должен создавать ток выше 2-х ампер и напряжение 36 вольт, 5 вольт для генератора с малой мощностью. Далее делают наладку генератора. Для этого отключают силовую часть. От генератора должны идти импульсы размером 5 вольт, частотой 2 килогерца. Для настройки выбирают конденсаторы С2 и С3.

Создатель импульсов при проверке должен выдавать импульсный ток на транзисторе около 2 ампер, иначе транзистор выйдет из строя. Для проверки такого состояния включают шунт, при выключенной силовой схеме. Напряжение импульсов на шунте измеряют осциллографом на работающем генераторе. Основываясь на расчете, вычисляют значение тока.

Далее, проверяют силовую часть. Восстанавливают все цепи по схеме. Конденсатор отключают, вместо нагрузки применяют лампу. При подключении прибора напряжение при нормальной работоспособности прибора должно равняться 120 вольт. На осциллографе видно напряжение нагрузки импульсами с частотой, определенной генератором. Импульсы модулируются синусом напряжения сети. На сопротивлении R6 – импульсами выпрямленного напряжения.

При исправности устройства включают емкость С1, в результате напряжение повышается. При дальнейшем повышении размера емкости С1 доходит до 220 вольт. Во время этого процесса нужно контролировать температуру транзистора Т1. При сильном нагревании на небольшой нагрузке возникает опасность, что он не вошел в режим насыщения или не осуществилось полное закрытие. Тогда нужно сделать настройку создания импульсов. На практике такого нагрева не наблюдается.

В итоге, подключается нагрузка по номиналу, определяется емкость С1 такого значения, чтобы создать для нагрузки напряжение 220 вольт

Емкость С1 выбирают осторожно, с небольших значений, потому что повышение емкости резко повышает ток транзистора Т1. Амплитуду токовых импульсов определяют, если подключить осциллограф к резистору R6 по параллельной схеме

Импульсный ток не поднимется выше допускаемого для определенного транзистора. Если нужно, то ток ограничивают путем повышения значения сопротивления резистора R6. Оптимальным решением будет выбрать наименьший размер емкости конденсатора С1.

При данных радиодеталях прибор рассчитан на потребление 1 киловатта. Чтобы повысить мощность потребления, нужно применить более мощные силовые элементы ключа на транзисторе и выпрямителя.

Генератор звука на 1 кГц

Рис. 2 — Генератор звука на 1 кГц

Как видно из схемы (рис. 2), генератор представляет собой каскад усиления, охваченный положительной обратной связью. Частота генерации определяется номиналами конденсаторов С1-С3 и резисторов R1-R3. При указанных номиналах частота генерации равна примерно 1 кГц. Транзистор, используемый в этой схеме, должен обладать достаточно высоким статическим коэффициентом передачи тока базы — не менее 100-150.

Синусоидальное напряжение снимается с коллекторной нагрузки транзистора. Для уменьшения выходного сопротивления генератора применен
эмиттерный повторитель на транзисторе VТ2.
Этот каскад согласует низкое сопротивление
нагрузки с довольно высоким выходным
сопротивление генератора. При помощи
переменного резистора R7 можно
устанавливать уровень выходного сигнала
генератора. Питание генератора можно
осуществлять от батареи типа «Крона»,
либо от сетевого источника.

В генераторе помимо
указанных
можно применить транзисторы типа КТ3102, а
при перемене полярности источника питания —
КТ3107, КТ361Г… Особо следует подойти к выбору
типа конденсаторов в фазосдвигающей цепи —
здесь лучше применить пленочные (типа К73…)
конденсаторы с невысоким отклонением от
номинала (не более 5 %).

Печатную плату в такой простой конструкции разрабатывать нецелесообразно — весь монтаж можно выполнить на кусочке универсальной макетной платы.

Конструктивно генератор можно выполнить в небольшой коробке. На лицевую панель выводится выключатель питания, ось переменного резистора и выходные гнезда.

Правильно собранный из исправных деталей генератор, как правило, налаживания не требует. Полезно проверить при помощи частотомера частоту генерации и, если нужно, — подкорректировать ее, изменяя в небольших пределах номинал резистора R3.

Генератор — качающаяся частота

Генератор качающейся частоты заменяет ручную перестройку частоты генератора сигнала, необходимую при снятии частотной характеристики по точкам. Перед началом испытаний для исключения ошибок целесообразно ознакомиться с частотными характеристиками прибора на используемом участке диапазона. После проверки подключают к испытываемому усилителю кабель от гнезд Выход ( выход ГКЧ), подсоединяют его ко входу усилителя, а кабель от гнезд Вход ( вход усилителя вертикального отклонения осциллографа) — к его выходу.

Генераторы качающейся частоты позволяют получать на экране осциллографов форму резонансных кривых. Для этого пилообразное напряжение развертки осциллографа подводят к генератору. Частота генератора изменяется по пилообразному закону в такт с движением луча по горизонтальной оси экрана трубки.

Генератор качающейся частоты работает по принципу генератора на биениях и состоит из частотно-модулированного генератора, усилителя пилообразного тока, генератора фиксированной частоты, смесителя, широкополосного усилителя и системы автоматической регулировки выходного напряжения. Напряжения частотно-модулированных колебаний и фиксированной частоты поступают на смеситель. Выходное напряжение генератора плавно регулируют потенциометром.

Генератор качающейся частоты позволяет производить длительное наблюдение амплитудно-частотной характеристики измеряемой цепи. Синхронизирующие и гасящие импульсы могут быть добавлены к синусоидальному выходному напряжению генератора. С точки зрения регистрации, передачи и сравнения результатов этот испытательный сигнал при наличии маркерных меток так же удобен, как и многочастотный генератор вспышек.

Генераторы качающейся частоты ( ГКЧ), которые в зарубежной литературе называются свип-генераторами, входят в состав панорамных измерителей S-параметров, а также используются в автоматизированных измерительных системах и при исследованиях и настройке радиоэлектронной аппаратуры и систем. Эти генераторы обычно имеют максимальную полосу качания частоты, равную диапазону частот генератора, а минимальную — около 1 % от максимальной частоты их диапазона и могут работать в режимах: ручной перестройки и качания частоты; автоматического периодического качания частоты; перестройки частоты аналоговыми и кодовыми сигналами.

Основные характеристики отечественных ГКЧ.

Генераторы качающейся частоты ( ГКЧ) в ряде случаев применяют вместо обычных генераторов сигналов, что позволяет повысить информативность измерений и производительность труда, а в некоторых случаях — их использование оказывается единственно возможным. В этой связи у нас в стране и за рубежом разрабатываются ГКЧ и в ММ диапазоне волн 2, 38, 39 ], причем большая их часть выполнена на ЛОВ.

Генераторы качающейся частоты применяют также в качестве основного элемента измерителей частотных характеристик, предназначенных для наблюдения и исследования амплитудно-частотных характеристик усилителей, полосовых фильтров и других узлов радиоустройств.

Генераторы качающейся частоты в различных диапазонах частот строят по разлиннцм принципам.

Генераторы качающейся частоты модулируют не только пилообразным напряжением, но и синусоидальным, обеспечивая одновременное ( преимущественно линейное) соответствие между горизонтальным перемещением луча и изменением частоты.

Генератор качающейся частоты генерирует ВЧ напряжение, изменяющееся по частоте. Изменение частоты зависит от напряже-нвя, поступающего от модулятора и изменяющегося по пилообразному закону.

Генератор качающейся частоты ( транзистор Ге) представляет собой блокинг-генератор с электрическим управлением частотой колебаний. Частота колебаний, генерируемая блокинг-генерагором, линейно зависит от напряжения на базе транзистора Те в диапазоне частот 3 2 — 5 3 МГц. Выходное напряжение генератора имеет постоянную амплитуду в пределах полосы девиаций частот.

Блок-схема прибора для исследования частотной характеристики.

Генератор качающейся частоты ГКЧ модулируется по частоте пилообразным напряжением генератора развертки ГР. Перемещение пятна по горизонтали происходит синхронно с изменением частоты генератора. В этом случае ось х экрана одновременно является и осью частот.

ВЧ генератор качающейся частоты, перекрывающий диапазон частот от 1 до 240 МГц ( два поддиапазона 1 — 100; 160 — 240 МГц), выполнен совместно с осциллографом. В состав прибора входят: генератор качающейся частоты с регулировкой выходного напряжения; генератор частотных меток; осциллограф; источник питания и выносная детекторная головка.

Высоко функциональный генератор частот на шесть диапазонов своими руками

Генератор частот — некоторое время назад я в домашних условиях собрал для себя цифровой осциллограф, а вот приличного генератора у меня не было. В связи с этим, пришлось выбирать один из двух вариантов — приобрести в магазине новый либо собрать, так же как и осциллограф, собственноручно. Перекопал большое количество принципиальных схем, в большинстве случаев смотрел проекты на чипах: XR2206, MAX038, ICL8038.

Но это меня не очень вдохновляло, требовался генератор частот с более широким функционалом. Однако, почти все раннее просмотренные мной проекты, нельзя было назвать плохими. Но, тем не менее, нашел в сети интернет, на зарубежном сайте, давно уже опубликованную, незатейливую схему функционального генератора частот. Прибор представлял собой электронное устройство выполненное на двух спаренных операционных усилителях и некоторых компонентов обвязки.

Принципиальная схема многофункционального генератора частот

Представленный здесь прибор в состоянии генерировать сигналы с частотой от 0,2 Гц до 20 кГц. В дальнейшем предполагается увеличить диапазон частот до 50000 Гц, для этого потребуются фирменные операционные усилители последних разработок. В генераторе заложена функция переключения частот по шести диапазонам, при этом имеется возможность плавной подстройки частоты. Генератор частоты позволяет генерировать звуковую волну синусоидальной, прямоугольной, пилообразной или треугольной формы.

Коэффициент заполнения импульсного сигнала может находится постоянном значении 50% либо плавно настраиваться в пределах 5-95%. Помимо этого, в выходной цепи генератора есть возможность сконфигурировать значение постоянной составляющей сигнала, тем самым способствуя генерированию положительных и отрицательных импульсов. Размах выходной амплитуды располагается в границах от 0v до 5v для прямоугольной и треугольной формы и от 0v до 3,5v для синусоидального сигнала. Вместе с тем, делитель x0.1 установлен в выходном тракте генератора частот.

Генератор частот — печатная плата

Печатная плата генератора была установлена в легкий и прочный корпус из пластика. Передняя панель корпуса была изготовлена путем печати на высококачественной мелованной бумаге, затем закрепленная на двухсторонней ленте, а поверхность сверху покрыта самоклеящейся пленкой. Трансформатор с выходным напряжением 2×12v, имеет добавочную обмотку с напряжением 3,5v, для подачи питания на светодиод, расположенный на лицевой панели.

В итоге мои затраты на сборку генератора частот составили небольшую сумму, в пределах 980 рублей. В основном деньги ушли на приобретение переключателя на шесть позиций, пластиковый корпус, ручки для потенциометров и коннекторы BNC.

Отличительной особенностью этого многофункционального устройства является легкость в эксплуатации и малая стоимость комплектующих. К тому же, прибор обладает очень низким коэффициентом искажений — 0,6%.

Заключение

Есть и некоторые недостатки, к ним можно отнести маленький диапазон частот, который способен генерировать прибор и немного технологически сложный монтаж (если сравнивать со специально предназначенными для этого микросхемами).

Размах амплитуды постоянен во всех границах частот. Общее сопротивление генератора на выходе имеет 590 Ом, благодаря этому, частотный генератор способен справляться практически с любой нагрузкой — от условного «0» до бесконечности. Это стандартное значение для многих приборов такого направления. В схеме, на данный момент установлены недорогие операционные усилители ОУ TL072, характеристики OPA2604 намного лучше, а если использовать AD817 — то вообще будет супер.

Предыдущая запись Игровые видеокарты для пк — семь лучших графических плат 2019 года

Следующая запись Цифровой ЦАП MOON 680D — преобразователь с сетевым стримером

Схема, технические характеристики, работа генератора ГУК-1.

Недавно мне принесли в ремонт генератор ГУК-1. Что бы потом не думалось, сразу заменил все электролиты. О чудо! Все заработало. Генератор еще советских времен, а отношение у коммунистов к радиолюбителям было такое Х… , что вспоминать не охота.

Вот отсюда и генератор желал бы быть получше. Конечно самое главное неудобство, это установка частоты высокочастотного генератора. Хоть бы, какой ни будь простенький верньер поставили, поэтому пришлось добавить дополнительный подстроечный конденсатор с воздушным диэлектриком (Фото1). По правде сказать я очень не удачно выбрал для его место, надо было бы чуть-чуть сместить. Я думаю вы это учтете.

Что бы поставить ручку, пришлось удлинить ось триммера, кусок медной проволоки диаметром 3мм. Конденсатор подключается параллельно основному КПЕ или непосредственно, или через «растягивающий» конденсатор, что еще больше увеличивает плавность настройки генератора ВЧ. Для кучи заменил и выходные разъемы – родные уже все раздрыгались. На этом ремонт закончился. От куда схема генератора я не узнал, но похоже, что все соответствует. Возможно она пригодится и вам.
Схема генератора универсального комбинированного – ГУК-1 приведена на рисунке 1. В состав прибора входят два генератора, низкочастотный генератор и генератор ВЧ.

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Диапазон частот ВЧ генератора от 150 кГц до 28 мГц перекрывается пятью поддиапазонами со следующими частотами:
• 1 поддиапазон 150 — 340 кГц
• II 340 — 800 кГц
• III 800 — 1800 кГц
• IV 4,0 — 10,2 мГц
• V 10,2 — 28,0 мГц

2. Погрешность установки ВЧ не более ±5%.
3. Генератор ВЧ обеспечивает плавную регулировку выходного напряжения от 0,05 мВ до 0,1 В.
4. Генератор обеспечивает следующие виды работ:
а) непрерывная генерация;
б) внутренняя амплитудная модуляция синусоидальным напряжением с частотой 1кГц.
5. Глубина модуляции не менее 30%.
6. Выходное сопротивление ВЧ генератора не более 200 Ом.
7. НЧ генератор генерирует 5 фиксированных частот: 100 Гц, 500 Гц, 1кГц, 5кГц, 15кГц.
8. Допустимое отклонение частоты НЧ генератора не более ±10%.
9. Выходное сопротивление НЧ генератора не более 600 Ом.
10. Выходное напряжение НЧ плавно регулируется от 0 до 0.5 В.
11. Время самопрогрева прибора — 10 минут.
12. Питание прибора осуществляется от батареи «Крона» напряжением 9 В.

Генератор НЧ радиолюбителя-конструктора

Генератор НЧ является одним из самых необходимых приборов в радиолюбительской лаборатории. С его помощью можно налаживать различные усилители, снимать АЧХ, проводить эксперименты. Генератор НЧ может быть источником НЧ сигнала, необходимого для работы других приборов ( измерительных мостов, модуляторов и др. )

Желательно чтобы генератор вырабатывал не только синусоидальное, но и прямоугольное напряжение, логического уровня, скважность и амплитуду которого можно регулировать.Принципиальная схема генератора показана на Рис.1. Схема состоит из низкочастотного синусоидального генератора на операционном усилителе А1 и формирователя прямоугольных импульсов на микросхеме D1

Схема синусоидального генератора традиционная. Операционный усилитель, при помощи положительной обратной связи ( С1-С3, R3, R4, R5, C4-C6 ) выполненной по схеме моста Винна, приведён в режим генерации. Избыточная глубина положительной обратной связи, приводящая к искажению выходного синусоидального сигнала, компенсируется отрицательной ОС R1-R2. Причём R1 подстроечный, чтобы с его помощью можно было установить величину ОС такой, при которой на выходе операционного усилителя неискажённый синусоидальный сигнал наибольшей амплитуды. Лампа накаливания включена на выходе ОУ в его цепи обратной связи. Вместе с резистором R16 лампа образует делитель напряжения, коэффициент деления которого зависит от протекающего через него тока ( лампа Н1 выполняет функции терморезистора, увеличивая своё сопротивление от нагрева, вызванного протекающим током ). Частота устанавливается двумя органами управления, – переключателем S1 выбирают один из трёх поддиапазонов «20-200 Гц», «200-2000 Гц» и «2000-20000 Гц». Реально диапазоны немного шире и частично перекрывают друг друга. Плавная настройка частоты производится сдвоенным переменным резистором R5. Желательно чтобы резистор был с линейным законом изменения сопротивления. Сопротивления и законы изменения составных частей R5 должны быть строго одинаковыми, поэтому применение самодельных сдвоенных резисторов ( сделанных из двух одиночных ) недопустимо. От точности равенства сопротивлений R5 сильно зависит коэффициент нелинейных искажений синусоидального сигнала. На оси переменного резистора закреплена ручка со стрелкой и простая шкала для установки частоты. Для точной установки частоты используют цифровой частотомер. Выходное напряжение плавно регулируют переменным резистором R6. С этого резистора поступает НЧ напряжение на милливольтметр, чтобы можно было установить необходимое выходное напряжение. Понизить установленное значение в 10 и 100 раз можно при помощи аттенюатора на резисторах R12-R14. Максимальное выходное напряжение НЧ генератора 1,0V. Для формирования импульсов служит ключ на транзисторе VT2 и три логических элемента на микросхеме D1. Выходной уровень КМОП логики. Транзистор VT2 включён по схеме ключа. Это значит, что при достижении на эго базе напряжения определённого уровня он лавинообразно открывается. На базу транзистора переменное напряжение с выхода генератора подаётся через делитель R9-R10. При помощи R9 можно установить величину минимального напряжения, при котором открывается VT2. Благодаря диоду VD1, который создаёт на эмиттере транзистора небольшое отрицательное напряжение смещения, этот порог можно устанавливать от 0,1 до 1V. То есть, до максимального значения выходного напряжения генератора. В зависимости от того, как установлен этот порок, транзистор VT2 будет открываться и закрываться на определённых участках положительной полуволны низкочастотного напряжения. И от этого будет зависеть ширина импульсов, возникающих на коллекторе транзистора. Окончательно прямоугольную форму импульсам предают элементы микросхемы D1. С гнёзд Х4 и Х5 можно снимать противофазные импульсы. Регулируют амплитуду выходных прямоугольных импульсов изменяя напряжение питания микросхемы D1 в пределах от 9,5 до 3,5V. Регулятор напряжения выполнен на транзисторе VT1. Выключают генератор тумблером на два положения S2, отключающим генератор от источника двуполярного напряжения ±10V.

Источник

Для схемы «ГЕНЕРАТОРЫ ШУМА ДЛЯ ОФИСА»

РадиошпионГЕНЕРАТОРЫ ШУМА ДЛЯ ОФИСАГенераторы акустического шума (рис.1, 2) предназначены для срыва прослушивания конфиденциальных разговоров через оконные стекла. При разговоре в помещении звуковые волны, воздействуя на оконные стекла, вызывают вибрацию последних, поэтому, применяя узконаправленные микрофоны или системы оптического контроля, можно дистанционно считать информацию. Так, при использовании лазерного излучателя и приемника считывание информации может быть в пределах прямой видимости.Устройство (рис. 1) содержит два генератора импульсов, частоты которых не стабилизированы и отличаются приятель от Друга. Нагрузка генераторов — общая, в этой связи импульсы (щелчки, следующие с частотой в сотни герц) подаются через буферный каскад, выполненный на транзисторе VT2, на пьезокерамические излучатели НА1 …НАn. Период времени между импульсами постоянно изменяется, в связи с чем считывание
информации со стекол в условиях апериодических акустических помех с использованием фильтров и т.п. схемы на к155ид устройств маловероятно. Громкость звукового сигнала можно плавно регулировать потенциометром R4. Генератор шума (рис.2) выполнен на основе микросхемы К561ЛА7 (либо К561ЛЕ5, микросхем серии К564). Устройство генерирует сигнал, частота которого «плавает» в области звуковых частот (речевого диапазона звуков). Для усложнения характера генерируемых сигналов питание генератора также не стабилизировано и на выходе выпрямителя присутствуют несглаженные пульсации. Нагрузкой генератора, как и в первом случае, являются пьезокерамические излучатели, например типа ЗП-19.Напряжения питания устройств не превышают паспортных значений используемых в схемах полупроводниковых приборов, в связи с чем возможна их длительная эксплуатация без отключения от сети. Нагрузка генераторов развязана от питающей сети гасящими сопротивлениями выпрямителе…
Смотреть описание схемы …

Для схемы «Трансивер «YES-97″»

Радиопередатчики, радиостанцииТрансивер «YES-97″Г. Брагин, RZ4HK г. ЧапаевскТрансивер «YES-97» является усовершенствованной моделью, ранее опубликованного в «КВ-журнале» № 3 … 5 за 1994 г., трансивера «YES-93». Целью последующей модернизации явилось улучшение его основных параметров и эксплуатационных возможностей. За час эксплуатации и по отзывам радиолюбителей, построивших тот самый Трансивер, не было повода усомниться в его достоинствах и выгодных отличиях от других самодельных и промышленных моделей, конечно, речь в данном случае не идет о его дизайне и сервисных возможностях.Уместно привести красноречивое признание одного радиолюбителя из 3-го района -«… имея Трансивер FT-990, на низкочастотных диапазонах и, особенно, во час соревнований работаю на трансиверс YES-93 …».На базе полученных параметров и использованной схемотехники предыдущей модели, ставилась проблема разработать более современный Трансивер с минимально необходимым сервисом.В итоге получился 9-ти диапазонный трансивер со следующими основными
характеристиками:чувствительность при с/ш 10 дБ — не хуже 0,1 мкВ;динамический диапазон по забитию — более 140 дБ;реальная избирательность при расстройке +/- 10 кГц — не менее 110 дБ;диапазон регулирования АРУ при изменении выходного сигнала на 1 дБ — не менее 100 дБ;уход частоты ГПД после прогрева не более 5 Гц/час;выходная мощность передатчика при уровне продуктов интермодуляции менее 40 д5 — 35 … схема зарядного устройства на кт805 50 Вт.Измерения проводились с использованием следующих приборов:усовершенствованный универсальный прибор «Динамика»,генератор шума на лампе 2Д3Б,промышленный ГСС, доработанный с поставленной задачей устранения проникновения выходного сигнала, минуя аттенюатор.При проведении многократных измерений особое чуткость уделялось получению точных и достоверных результатов. Например, при измерении чувствительности получены одинаковые результаты как с прибором «Динамика», так и с генератором сигналов, и с генератором шума. Указанную чувствительность, подтверждает следующий факт — подключение ко вход…
Смотреть описание схемы …

Для схемы «КВАРЦЕВЫЙ ГЕНЕРАТОР»

Узлы радиолюбительской техникиКВАРЦЕВЫЙ ГЕНЕРАТОР В процессе конструирования радиолюбительской аппаратуры часто возникает потребность в кварцевом генераторе на одну или несколько частот.
Схема одного из таких генераторов, на три частоты, приведена на рисунке.
Он выполнен на четырех элементах «2И-НЕ».
При генерировании сигнала в нем одновременно работают только два логических элемента: D1.4 (постоянно) и D1.1 (или D1.2 и D1.3, в зависимости от положения переключателя S1).
Резисторы R1-R4 обеспечивают линейный режим усиления элементов «2И-НЕ».
На выходе элемента D1.4 — прямоугольные импульсы, амплитуда которых — приблизительно 3 В.Для получения синусоидального напряжения торы С4 — C6 служат для подгонки частоты генерации, а резисторы R5 — R7 — для установки и выравнивания между собой амплитуд входных напряжений.
Данный генератор авторы использовали в формирователях SSB в CW сигналов при создании трансивера на базе радиоприемника Р-250М2.
Его можно использовать и на других частотах, применяя кварцы с резонансной частотой 75…3000 кГц.
Причем кварцы могут иметь невысокую добротность.
При монтаже генератора резисторы R1-R3 следует располагать как.
можно ближе к соответствующим выводам микросхемы.Г.
ГУЛЯЕВ (UA4HLK eх UY5XS), Г.
ЧЛИЯНЦ (UY5XE) , г.
Куйбышев — г.
ЛьвовРАДИО N 10, 1980 г….
Смотреть описание схемы …

Генератор с регулировкой частоты

Если вам нужна возможность регулировки звуковых частот в заданном диапазоне, то возможно, вам пригодится схема на рисунке 4.

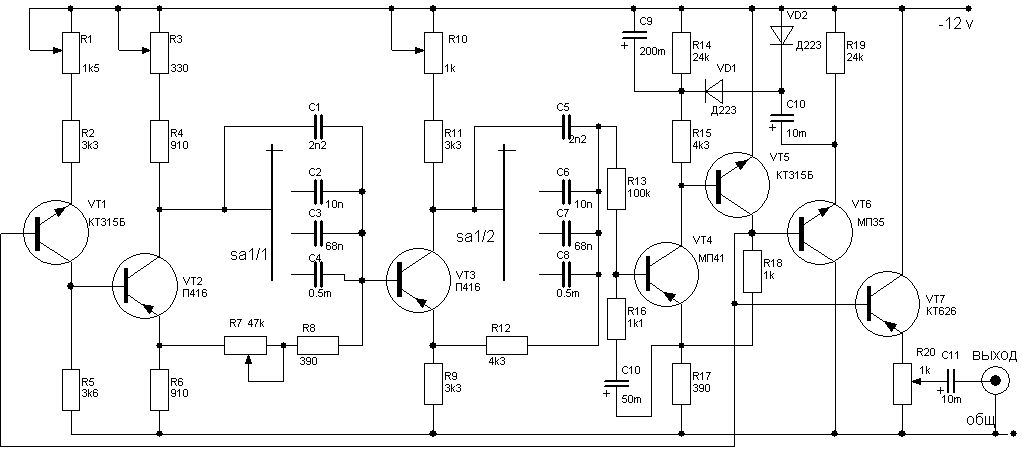

Рис. 4 — Схема генератора с регулировкой частоты

Генератор имеет следующие параметры:

Диапазон частот (разбит на 4 поддиапазона) — 18 Гц — 32 кГц,

18 — 160 Гц;
140 — 1100 Гц;
0,9 — 6,5 кГц;
5,2 — 32 кГц.

То есть охватывается весь слышимый человеческим ухом спектр.

Уровень выходного напряжения — 0,5 В,

Коэффициент гармоник — менее 1 %,

Неравномерность выходного напряжения — менее 2%.

Обычно в генераторах синусоидальных колебаний для перестройки по частоте используются сдвоенные переменные резисторы. Для получения минимальных искажений необходимо использовать прецизионные блоки резисторов, которые весьма дефицитны и дорогостоящие.

В данном генераторе для перестройки по частоте использован одиночный переменный резистор, что упрощает и удешевляет конструкцию.

Несмотря на кажущуюся громоздкость схемы, генератор имеет очень высокую повторяемость и легко настраивается.

В конструкции применены транзисторы с β не ниже 40.

Настройка конструкции: резистором R1 устанавливаем амплитуду колебаний на выходе равной 0,5 В, затем
подстроечными резисторами R3 и R9 добиваемся получения минимальных искажений.

Принцип работы и конструкция полупроводникового генератора ВЧ

Генераторы высокой частоты выполнены на широко применяемой схеме. Различия генераторов заключаются в цепочке RС эмиттера, которая задает транзистору режим по току. Для образования обратной связи в цепи генератора от индуктивной катушки создают вывод клеммы. Генераторы ВЧ работают нестабильно на биполярных транзисторах из-за влияния транзистора на колебания. Свойства транзистора могут измениться при колебаниях температуры и разности потенциалов. Поэтому образующаяся частота не остается постоянной величиной, а «плавает».

Чтобы транзистор не влиял на частоту, нужно уменьшить связь контура колебаний с транзистором до минимальной. Для этого нужно снизить размеры емкостей. На частоту оказывает влияние изменение нагрузочного сопротивления. Поэтому нужно между нагрузкой и генератором включить повторитель. Для подключения напряжения к генератору применяют постоянные блоки питания с небольшими импульсами напряжения.

Генераторы, сделанные по схеме, изображенной выше, имеют максимальные характеристики, собраны на полевиках. Во многих схемах генераторов ВЧ сигнал выхода снимается с контура колебаний через небольшой конденсатор, а также с электродов транзистора. Здесь нужно учесть, что вспомогательная нагрузка контура колебаний изменяет его свойства и частоту работы. Часто это свойство применяют для замера разных физических величин, для проверки технологических параметров.

На этой схеме показан измененный генератор высокой частоты. Значение обратной связи и лучшие условия возбуждения выбирают при помощи элементов емкости.

Из всего количества схем генераторов выделяются варианты с ударным возбуждением. Они действуют за счет возбуждения контура колебаний сильным импульсом. В итоге электронного удара в контуре образуются затухающие колебания по синусоидальной амплитуде. Такое затухание происходит из-за потерь в контуре гармонических колебаний. Скорость таких колебаний вычисляется по добротности контура.

Сигнал ВЧ на выходе будет стабильным в том случае, если импульсы будут иметь высокую частоту. Такой вид генераторов самый старый из всех рассматриваемых.

Индуктивная трехточка

Эту схему выбираю я, и советую вам.

R1 – ограничивает ток генератора
R2 – задает смещение базы
C1, L1 – колебательный контур
C2 – конденсатор ПОС

Катушка L1 имеет отвод, к которому подключен эмиттер транзистора. Этот отвод должен быть расположен не ровно посередине, а ближе к «холодному» концу катушки (то есть тому, который соединен с проводом питания). Кроме того, можно вообще не делать отвод, а намотать дополнительную катушку, то есть – сделать трансформатор:

Эти схемы идентичны.

Механизм генерации:

Для понимания того, как работает такой генератор, давайте рассмотрим именно вторую схему. При этом, левая (по схеме) обмотка будет вторичной, правая – первичной.

Когда на верхней обкладке C1 увеличивается напряжение (то есть, ток во вторичной обмотке течет «вверх»), то на базу транзистора через конденсатор обратной связи C2 подается открывающий импульс. Это приводит к тому, что транзистор подает на первичную обмотку ток, этот ток вызывает увеличение тока во вторичной обмотке. Происходит подпитка энергией. В-общем – то, все тоже довольно просто.

Для схемы «Две схемы простых генераторов качающейся частоты»

Измерительная техникаДве схемы простых генераторов качающейся частотыГенераторы качающейся частоты нашли широкое применение при настройке амплитудно-частотной характеристики усилителей и различных фильтров.
Ниже приведены две простых схемы, позволяющие производить измерения в довольно широком диапазоне частот.Схема, приведенная на рис.1 обеспечивает при указанных номиналах частоту «качания» от 4 до 20 МГц.
Диапазон частот зависит от номиналов C1,C3,R1,R2,R4.В качестве R2 применен сдвоенный потенциометр.
На управляющий вход подается пилообразное напряжение амплитудой 1,8В с постоянной составляющей 0,8В.Рис.1На рис.2 показана схема с полосой «качания» от 0,3 до 70 МГц.
Равномерность АЧХ самого генератора определяется емкостью и индуктивностью, стоящими в эмиттерных цепях транзисторов генератора.Рис.2Радио N2, 1978г.Электроника N1, 1982г.
…
Смотреть описание схемы …
