Пожарная сигнализация в квартире

Содержание

Охранно-пожарная сигнализация – состав и характеристики устройств

ОПС – это совокупность оборудования и программного обеспечения, основными функциями которого являются:

  1. Обнаружение тревожных событий по одному или нескольким сканируемым факторам – несанкционированное проникновение на территорию охраняемого объекта или выявление очагов возгорания.
  2. Передача данных на приёмно-контрольный прибор (ПКП), формирующий соответствующие оповещения для владельца и (или) централизованный диспетчерский пульт.
  3. Активация определённых функций подчинённых систем: включение сирены или автоматической системы пожаротушения.

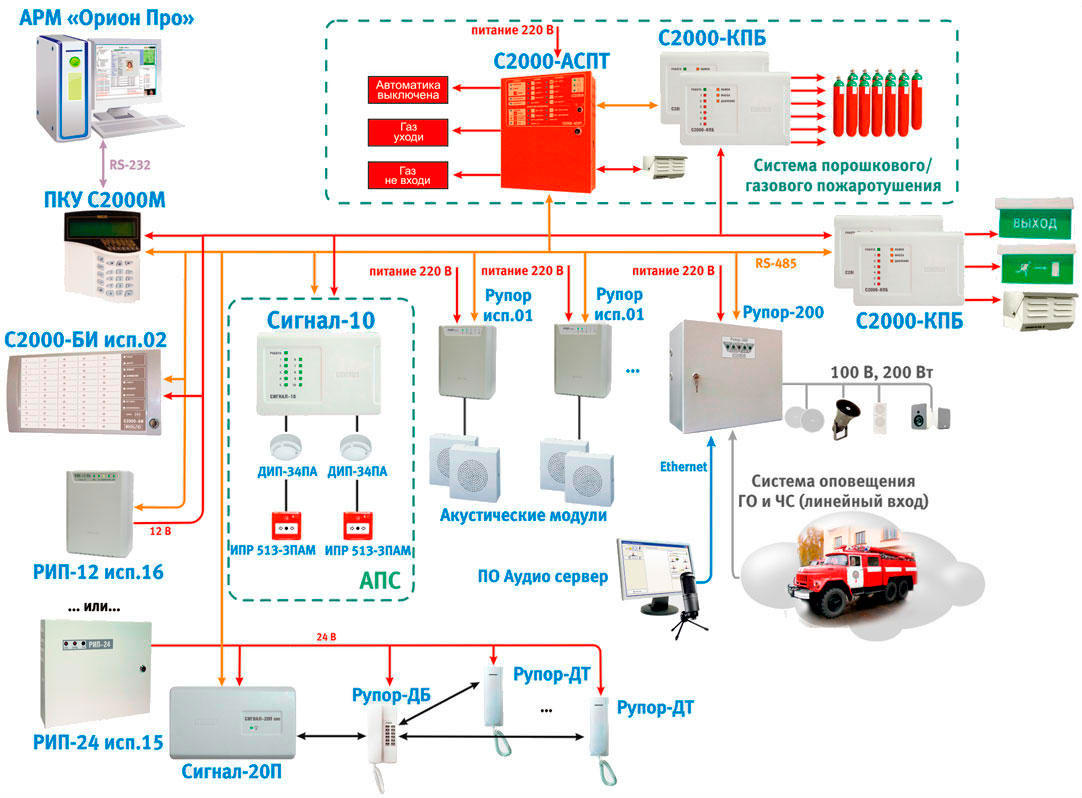

ФОТО: unitest.ruПринципиальная структурная схема охранно-пожарной сигнализации с максимальной комплектацией для жилищного комплекса с подземной парковкой

Извещатели (датчики, детекторы)

Выявление тревожного события осуществляют извещатели. Они имеют различные принципы работы в зависимости от типа сканируемого параметра: температура, движение, задымление, звук, вибрация и т.п.

В системах ОПС, в зависимости от вида сигнализации, используются различные типы датчиков.

Для тревожной (охранной) сигнализации применяются следующие датчики:

  • магнитоконтактные (геркон) – контролируют открытие дверей и окон;
  • акустические – реагируют на звук разбитого стекла;
  • вибрационные – контролируют механическое воздействие на строительные конструкции;
  • движения – инфракрасные, ультразвуковые, СВЧ.

В системах пожарной сигнализации используют:

  • дымовые;
  • тепловые;
  • пламени.

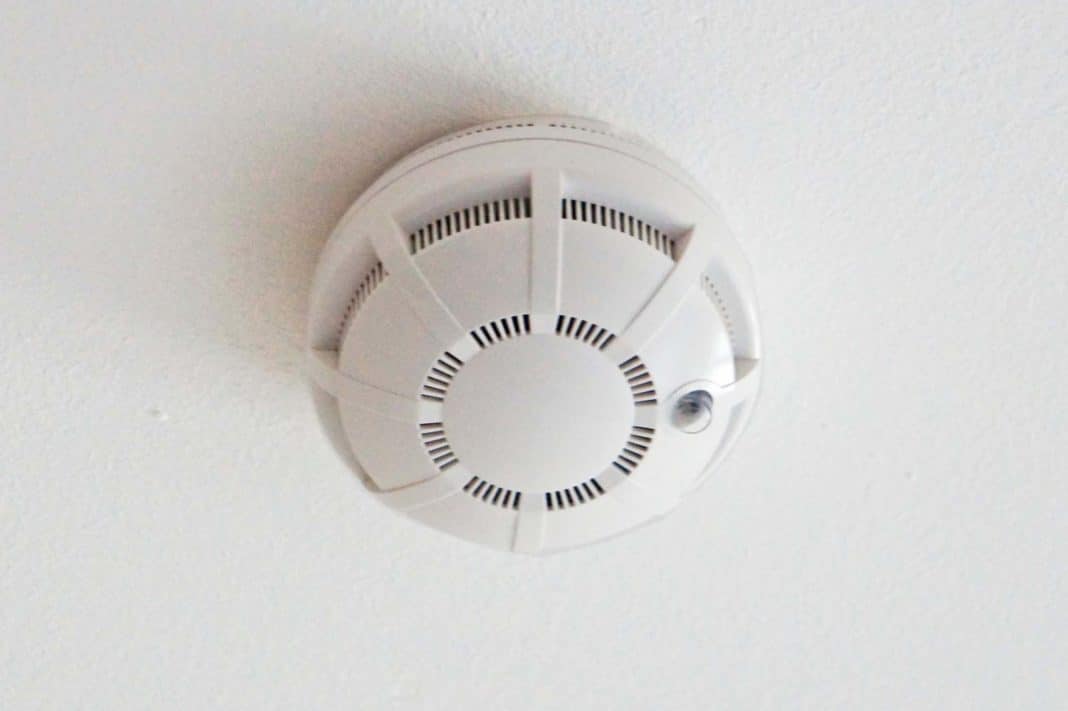

ФОТО:upload.wikimedia.orgДымовой извещатель, используемый в системах пожарной сигнализации

Передача сигнала от извещателя к ПКП всегда осуществляется в виде электрического импульса. Самые простые аналоговые устройства используют пороговый тип сигнала – есть или нет контакта. Более современные, электронные детекторы передают информацию в цифровом виде. В качестве коммутационных каналов могут применяться кабели (шлейфы) или радиочастоты.

ПКП – приёмно-контрольный прибор

Классификация приёмно-контрольных приборов осуществляется по многим параметрам, основными из которых являются следующие:

  • информационная ёмкость;
  • информативность.

Информационная ёмкость — максимальное количество устройств (отдельных адресных извещателей или общих шлейфов в пороговых системах), информацию из которых в состоянии обработать ПКП.

Информативность — количество и тип информационного сигнала, которые может показать ПКП на своей индикаторной или ЖК-панели. У самых простых устройств и их всего два: «Норма» и «Тревога». Более сложные устройства показывают зону срабатывания, определяют работоспособность датчиков и т.п.

ФОТО: compel.ruПринципиальная схема приёмно-контрольного прибора пожарной сигнализации

Огнестойкий кабель для шлейфов пожарной сигнализации

Согласно нормативным требованиям, а именно – ГОСТ Р 53315-2009, кабели, используемые в системах пожарной сигнализации, должны обеспечивать работоспособность оборудования в условиях повышенных температур и воздействия открытого пламени не менее 180 минут с момента обнаружения очага возгорания. Это даст возможность провести оперативную и безопасную эвакуацию, а также локализовать месторасположение пламени.

ФОТО: sector-sb.ruМаркировка, обозначающая степень горючести кабеля

Подбор кабеля осуществляется по ряду параметров, описанных ниже.

Предел огнестойкости – способность передавать электрический импульс при воздействии на кабель открытого пламени. Для пожарной сигнализации и системы автоматического пожаротушения, этот критерий должен составлять 1- 3 часа.

Степень горючести – этот параметр относится скорее к изоляции провода, которая должна быть негорючей и маркироваться буквами НГ. В отдельных случаях она должна быть не только негорючей, но и самозатухающей, самостоятельно прекращающей горение после ликвидации открытого пламени.

Токсичность – показывает процентное соотношение канцерогенных и ядовитых веществ, которые выделяет проводка во время горения. Данный показатель особо жёстко контролируется в системах пожарной сигнализации, устанавливаемой в медицинских и школьных учреждениях.

Виды пожарной сигнализации

Для продуктивной работы системы пожарной сигнализации нужно предварительно разработать соответствующий алгоритм действий. Делать это лучше детально для того, чтобы во время паники точно знать, что делать. От этого зависит насколько критичными будут последствия. Кроме того, она также должна передавать информацию о составе системы и схемы работы. Она прилагается обычно к инструкции по техобслуживанию. Ниже будет предоставлен обзор самых популярных видов пожарных сигнализаций.

Пороговая

Устройство состоит из точечных пожарных извещателей, которые являются неадресными. Они наделены определенным уровнем чувствительности. Общая линия состоит из совокупности отдельных элементов. При возникновении опасности, прибор передает сигнал тревоги. Пульт системы никак не реагирует на адрес. Там отражены линии, которые связаны с сигнальным датчиком. Пороговый вид используется в небольших помещениях.

Адресно-пороговая

В данной системе присутствуют также приборы оповещения. Они срабатывают при наличии факторов. Сигнал передается посредством передачи сигнала в шлейф. Благодаря процессу обмена данными пульт производит реализацию алгоритма действий и указывает конкретное расположение, который подал сигнал тревоги.

Адресно-аналоговая

Данный способ считается самым эффективным. Он обладает преимуществами нескольких типов контуров. Решение о возникновении опасности осуществляется посредством пульта.

Дымовые приборы

Датчики размещаются на потолке. Это делается потому что дым поднимается вверх и там концентрируется. Дымовой как правило состоит из следующих компонентов:

  1. Оптическая система.
  2. Электронная плата.
  3. Разъемный корпус.

Дымовой датчик

Работа средств пожарной сигнализации основывается на фиксировании появления дыма в корпусе посредством оптической системы. При возникновении дыма, прибор начинает отражать световые лучи, попадающие на фотоэлемент, который активируется. Контролируется это с помощью электронной схемы.  В случае проникновения пара или газа, тоже происходит срабатывание. Именно поэтому дымовой не устанавливают на кухне или в душевой. Монтаж пожарной сигнализации на территории места для курения провоцирует срабатыванию ложного сигнала тревоги.

Тепловой сигнализатор

Оборудование для пожарной сигнализации на потолке. Там находится тепло, которое выделяется огнем. Работает он по следующим причинам:

  1. Увеличении температурных показателей.
  2. Увеличении нагревания.

Датчики пламени

Корпус содержит контакты, которые отведены друг от друга с помощью механического напряжения. Средства пожарной сигнализации срабатывают при повышении показателя температуры до 70 градусов. Поскольку устройства совершенствуются.

Ручные пожарные извещатели

Принцип работы пожарной сигнализации состоит в обеспечении круглосуточной беспрерывной работы. Во время проявления начальных признаков пожара, двухпроводный шлейф срывается ручным способом. Это происходит благодаря ручному включению. В месте монтажа должна быть хорошая освещённость.

Обучение пожарно-техническому минимуму в организации по программам ПТМ

  • правила эксплуатации технических средства систем безопасности;
  • правила обращения с техническими средствами;
  • правила поведения в условиях чрезвычайной ситуации.

Эта мера так же является средством поддержания оборудования в рабочем состоянии, поскольку техника используется человеком. Неумелая эксплуатация может вывести ее из строя, и в ответственный момент — при проникновении в здание злоумышленников или возгорании, оборудование не сможет своевременно предупредить о ЧП

Так, ежемесячный инструктаж поддержит внимание сотрудников к этому вопросу на должном уровне. Сведения об обучении персонала так же нужно фиксировать в журнале учета.

Действующие нормативные документы

«Основными нормативными документами при разработке АСПТ, их проектировании, монтаже, наладке, сервисном обслуживании являются: требования Технического регламента, Приказ МЧС России от 25 марта 2009 г. № 175, утвердивший свод правил СП 5.13130.2009 «Система противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», Постановление Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме», национальные стандарты (ГОСТы)».

В Федеральном законе от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» следует отметить несколько статей главы 19 раздела III:

  • Статья 83. «Требования к системам автоматического пожаротушения и системам пожарной сигнализации»;
  • Статья 84. «Требования пожарной безопасности к системам оповещения людей о пожаре и управления эвакуацией людей в зданиях и сооружениях»;
  • Статья 85. «Требования к системам противодымной защиты зданий и сооружений»;
  • Статья 86. «Требования к внутреннему противопожарному водоснабжению»;
  • Статья 91. «Оснащение помещений, зданий и сооружений, оборудованных системами оповещения и управления эвакуацией людей при пожаре, автоматическими установками пожарной сигнализации и (или) пожаротушения».

Постановление Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме» ввело в действие «Правила противопожарного режима в Российской Федерации», заменяющие ранее действовавшие Правила пожарной безопасности в РФ, утвержденные Приказом МЧС России от 18.06.2003 № 313 «Об утверждении Правил пожарной безопасности в Российской Федерации (ППБ 01-03)».

Кроме федеральных норм пожарной безопасности, существуют также городские нормы. В Москве, к примеру, действуют Московские городские строительные нормы МГСН 5.01-01 «Стоянки легковых автомобилей» и МГСН 4.04-94 «Многофункциональные здания и комплексы».

Так, согласно нормам пожарной безопасности, АСПТ в обязательном порядке оснащаются:

  • Серверные комнаты, дата-центры, ЦОД – центры обработки данных, иные помещения для хранения и обработки информации, а также музейных ценностей;
  • Подземные автостоянки закрытого типа, а также надземные, имеющие более 1-го этажа (СНиП 21-02-99);
  • Здания складов категории пожарной опасности «В» с хранением на стеллажах высотой 5,5 м и более, или имеющий более 1-го этажа;
  • Здания высотой от 30 метров (кроме жилых зданий и производственных зданий категорий пожарной опасности «Г» и «Д»);
  • Одноэтажные здания из легких металлических конструкций с горючими утеплителями: свыше 800 квадратных метров – общественного назначения, свыше 1200 квадратных метров – административно-бытового назначения;
  • Здания торговых предприятий (кроме занимающихся торговлей и складированием изделий из негорючих материалов: металла, стекла и пр. и продукты питания): свыше 200 квадратных метров – в подвальном или цокольном этажах, более 3500 квадратных метров – в наземной части здания;
  • Все здания по торговле горючими и легковоспламеняющимися материалами и жидкостями (кроме торгующих фасовками до 20 литров);
  • Все выставочные залы выше двух этажей, одноэтажные – свыше 1000 квадратных метров;
  • Кабельные сооружения: электростанций – все, подстанций – напряжением свыше 500 киловольт, промышленных и общественных зданий – свыше 100 квадратных метров, в комбинированных тоннелях этих зданий – объемом свыше 100 кубических метров, дизельгенераторные комнаты – свыше 24 квадратных метров;
  • Концертные и киноконцертные здания с вместимостью свыше 800 мест;
  • Другие здания и сооружения в соответствии с СП.

В дополнение к исполнению указанного закона премьер-министром было подписано Распоряжение Правительства РФ от 10.03.2009 г. № 304-р «Об утверждении перечня национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона «Технический регламент о требованиях пожарной безопасности» и осуществления оценки соответствия».

КАК РАБОТАЮТ ДАТЧИКИ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

В первую очередь пожарные датчики классифицируют по способу обнаружения возгорания.

В соответствии с этим они подразделяются на:

  • дымовые;
  • тепловые;
  • пламени.

Датчики дыма работают по принципу обнаружения предельно допустимой концентрации дыма. В большинстве своем они являются оптико- электронными, то есть отслеживают прохождение инфракрасного (ИК) луча через контролируемую среду.

По типу зоны обнаружения дымовые извещатели бывают точечными и линейными. В каждом из них есть излучатель и приемник (оптопара).

В точечных датчиках дыма оптопара находится внутри корпуса и срабатывание происходит при отражении ИК луча от частиц дыма. Линейные работают наоборот и реагируют на ослабление интенсивности инфракрасного излучения.

Тепловые извещатели могут контролировать:

  • пороговое значение температуры (максимальные);
  • скорость ее изменения (дифференциальные);
  • или оба этих параметра (максимально дифференциальные).

Датчики пламени работают по принципу обнаружения излучения различных спектров, сопровождающее открытое горение: инфракрасное, ультрафиолетовое.

Как уже говорилось, датчики пожарной сигнализации могут быть пороговыми, адресными и адресно- аналоговыми.

Если адресные передают кодовые (цифровые) извещения, то пороговые используют электронные ключи или «сухие» контакты. В большинстве случаев такие извещатели включаются параллельно в двухпроводную линию (шлейф) и при срабатывании замыкают ее через токоограничивающий резистор.

Следует выделить отдельную группу технических средств пожарной сигнализации – ручные извещатели. Они приводятся в действие человеком, при обнаружении пожара и обязательны к установке на всех объектах.

Виды ПС

По способам обнаружения и передачи тревог, пожарные сигнализации можно разделить на несколько типов:

  1. Адресные.
  2. Безадресные.
  3. Пороговые.
  4. Аналоговые.

Проведем краткий обзор всех типов. Некоторые варианты могут между собой пересекаться, их называют комбинированными.

Адресная ПС

В таких сигнализациях, сигнал «Пожар» формируется по другому алгоритму. Приемно-контрольный прибор (ПКП), получает информацию о состоянии всех датчиков контролируемого пространства о характеристике окружающей среды. Анализируя динамику, с которой меняются эти параметры, ПКП принимает решение о подачи сигнала «Пожар».

Основная фишка этой системы состоит в том, что сигнал пожарной тревоги принимает не отдельный датчик, а приемно-контрольный прибор на основании анализа изменения данных поступающих от извещателей.

В каждом извещателе, установленном в системе установлен свой адрес, который участвует в протоколе обмена данных между извещателем и ПКП. Поэтому, ПКП знает точное место, где сработал извещатель. Благодаря этому можно более оперативно реагировать на ситуацию.

Безадресные системы ПС

Такие пожарные системы имеют простую конструкцию, основная функция её, это отработка определенных алгоритмов, в зависимости от сигналов, поступивших от датчиков. Извещатели в этих системах обычно недорогие и несложные приборы. Их задача распознавать только три состояния работы: «Пожар», «Замыкание», «Обрыв шлейфа». Такие приборы имеют небольшую цену, но потребуется много кабеля для её монтажа. Их можно разделить на три типа.

Тип 1: трехпороговая безадресная ПС.

В этой сигнализации, она еще называется однопороговой, сигнал «Пожар» формируется, когда сопротивление шлейфа достигает определенного значения. Шлейф может принимать три значения сопротивления. Они соответствуют сигналам: «Пожар», «Короткое замыкание», «Обрыв». Такие типы ПС применяются на объектах большой и малой сложности. Монтаж такой сигнализации требует использования большого количества монтажного кабеля.

Тип 2: безадресная четырехпороговая система.

Её могут называть двухпороговой. Это вызвано тем, что в ней формируются два типа сигнала: «Пожар» и «неисправность». По сравнению с предыдущим типом, ПКП распознает два уровня сопротивления, поступающих от извещателей. Один соответствует сигналу «Пожар», второй «Неисправность». Сигналы выдаются датчиками, имеющими внутренний блок самодиагностики. Хорошо подходят для установки на небольших объектах.

Тип 3: безадресная четырехпороговая система 2.

Она способна различать сопротивления срабатывания одного или нескольких извещателей. Когда в этой системе срабатывает один извещатель, то выдается сигнал «Пожар 1», он считается сигналом потенциальной опасности, если сработало два и более, получаем сигнал «Пожар 2», это 95% гарантия пожара. Он включается алгоритм пожаротушения, запрограммированный в устройстве ПКП.

В таких пожарных сигнализациях часто наблюдаются ложные включения извещателей подключенных к одному шлейфу.

Пороговые ПС

Пороговые пожарные сигнализации относят к традиционным системам. Используемые датчики пожарной сигнализации, пребывают в одном из двух состояний: «Пожар» и «Норма». Когда датчик срабатывает, в шлейфе происходит скачек напряжения. Приемно – контролирующие приборы выдают сигнал пожар.

Однако ПКП не различают ложных срабатываний от начала пожара. Для минимизации ложных тревог, извещатели могут дублироваться. К плюсам такой системы относится ее относительная дешевизна, простота монтажа и управления.

К минусам можно отнести следующие пункты:

  1. Отсутствует диагностика датчиков.
  2. Нет сигнала неисправности.
  3. Большой расход материалов для монтажа.
  4. Температурный датчик обнаруживает возгорания при достижении определенной температуры.

При монтаже пороговые ПС используют два варианта подключения шлейфов: радиальное и модульное. Радиальное подключение, подключает ПКП по лучевой структуре. В случае пожара место, откуда он пришел сигнал, можно локализовать, только до шлейфа.

При модульном подключении, вы получите возможность осуществлять больший контроль пожарных извещателей. Вовремя находить поломку, принимать меры к её устранению.

Аналоговые ПС определяют место возгорания по номеру шлейфа. При наличии большого количества датчиков, подключенных к одному шлейфу, определить место возникшего возгорания затруднительно. Такую сигнализацию лучше использовать для небольших объектов. Она имеет небольшую стоимость оборудования и эксплуатации.

Охранно-пожарная сигнализация – состав и характеристики устройств

ОПС – это совокупность оборудования и программного обеспечения, основными функциями которого являются:

  1. Обнаружение тревожных событий по одному или нескольким сканируемым факторам – несанкционированное проникновение на территорию охраняемого объекта или выявление очагов возгорания.
  2. Передача данных на приёмно-контрольный прибор (ПКП), формирующий соответствующие оповещения для владельца и (или) централизованный диспетчерский пульт.
  3. Активация определённых функций подчинённых систем: включение сирены или автоматической системы пожаротушения.

Извещатели (датчики, детекторы)

Выявление тревожного события осуществляют извещатели. Они имеют различные принципы работы в зависимости от типа сканируемого параметра: температура, движение, задымление, звук, вибрация и т.п.

В системах ОПС, в зависимости от вида сигнализации, используются различные типы датчиков.

Для тревожной (охранной) сигнализации применяются следующие датчики:

  • магнитоконтактные (геркон) – контролируют открытие дверей и окон;
  • акустические – реагируют на звук разбитого стекла;
  • вибрационные – контролируют механическое воздействие на строительные конструкции;
  • движения – инфракрасные, ультразвуковые, СВЧ.

В системах пожарной сигнализации используют:

  • дымовые;
  • тепловые;
  • пламени.

Передача сигнала от извещателя к ПКП всегда осуществляется в виде электрического импульса. Самые простые аналоговые устройства используют пороговый тип сигнала – есть или нет контакта. Более современные, электронные детекторы передают информацию в цифровом виде. В качестве коммутационных каналов могут применяться кабели (шлейфы) или радиочастоты.

ПКП – приёмно-контрольный прибор

Классификация приёмно-контрольных приборов осуществляется по многим параметрам, основными из которых являются следующие:

  • информационная ёмкость;
  • информативность.

Информационная ёмкость — максимальное количество устройств (отдельных адресных извещателей или общих шлейфов в пороговых системах), информацию из которых в состоянии обработать ПКП.

Информативность — количество и тип информационного сигнала, которые может показать ПКП на своей индикаторной или ЖК-панели. У самых простых устройств и их всего два: «Норма» и «Тревога». Более сложные устройства показывают зону срабатывания, определяют работоспособность датчиков и т.п.

Огнестойкий кабель для шлейфов пожарной сигнализации

Согласно нормативным требованиям, а именно – ГОСТ Р 53315-2009, кабели, используемые в системах пожарной сигнализации, должны обеспечивать работоспособность оборудования в условиях повышенных температур и воздействия открытого пламени не менее 180 минут с момента обнаружения очага возгорания. Это даст возможность провести оперативную и безопасную эвакуацию, а также локализовать месторасположение пламени.

Подбор кабеля осуществляется по ряду параметров, описанных ниже.

Предел огнестойкости – способность передавать электрический импульс при воздействии на кабель открытого пламени. Для пожарной сигнализации и системы автоматического пожаротушения, этот критерий должен составлять 1- 3 часа.

Степень горючести – этот параметр относится скорее к изоляции провода, которая должна быть негорючей и маркироваться буквами НГ. В отдельных случаях она должна быть не только негорючей, но и самозатухающей, самостоятельно прекращающей горение после ликвидации открытого пламени.

Токсичность – показывает процентное соотношение канцерогенных и ядовитых веществ, которые выделяет проводка во время горения. Данный показатель особо жёстко контролируется в системах пожарной сигнализации, устанавливаемой в медицинских и школьных учреждениях.

Основные компоненты пожарных сигнализаций

Современная пожарная сигнализация, вне зависимости от ее размеров и типа, состоит из следующих компонентов:

  • извещатели – это особый класс чувствительных детекторов, необходимых для выявления возгорания посредством анализа характеристик окружающей среды, таких как задымление, увеличение температуры;
  • приемно-контрольные приборы необходимы для сбора и анализа информации, добытой датчиками;
  • устройства исполнительно-периферийного типа – контроль изоляции, оповещатели, пульты управления, реле.

Также могут быть включены элементы центрального управления, такие как стационарные панели, компьютеры со специальным программным обеспечением.

Извещатели

Датчики дыма реагируют на образование в подконтрольной зоне отработанных газов либо продуктов горения. Ложные срабатывания возникают при попадании в них влаги, пыли.

Тепловые устройства выявляют изменение температурных показателей в отдельно взятом помещении, они бывают интегральными и пороговыми. Последние настраиваются на специфический температурный диапазон, при достижении которого срабатывает сигнал. Интегральная разновидность отрабатывает скорость изменения температуры, она срабатывает при возрастании данного показателя.

Пожарный извещатель

Газовые виды датчиков пожарной сигнализации анализируют химический состав воздуха, при обнаружении специфических для тления либо горения компонентов включается сигнал тревоги. Устройства не реагируют на влагу и пыль, проявляют высокую эффективность, обычно их внедряют в вентиляцию.

Световые фиксируют колебания спектра, характерные для языков пламени. Они срабатывают в ультрафиолетовом спектре.

Комбинированные датчики совмещают функции дымовых и тепловых. Притом эксперты, работающие в сфере противопожарного оповещения, подчеркивают, что в критической обстановке оперативнее реагируют тепловые извещатели.

Приемно-контрольные приборы

Основания для их классификации:

  1. По назначению – охранно-пожарные, управляющие, пожарные.
  2. По специфике связи – радиоканальные, проводные.
  3. По климатическим характеристикам – для холодных и теплых помещений.
  4. По подключению вспомогательного источника питания – внешние, встроенные.
  5. По уровню информативности – 2, 5, более 5 доступных видов сообщений.
  6. По исполнению шлейфа – петлевые, радиальные.
  7. По количеству шлейфов (этот показатель характеризует емкость информации) – до 5, до 20, до 100 соответственно малоинформативные, средней и большой информативности.
  8. По способу активации дежурного режима – групповые, отдельные, комбинированные.
  9. В отдельный сегмент выносятся специализированные приборы, предназначенные для установки во взрывоопасных помещениях.

Приемно-контрольный прибор

Это главенствующие управляющие компоненты систем противопожарного оповещения, они контролируют состояние шлейфов, принимают данные от извещателей и передают их на центральный пульт. Системы, разработанные для функционирования в автономном режиме, также управляют автоматическим тушением и выводом дыма.

Периферийные исполнительные устройства

Здесь выделяют:

  • релейные модули отвечают за обеспечение функционала в автоматическом режиме работы;
  • пульты дистанционного управления;
  • оповещатели звукового и светового исполнения необходимы для того, чтобы уведомить людей о возникновении чрезвычайной ситуации;
  • контроль изоляции – предназначен для поддержания работоспособности системы в случае короткого замыкания.

При комплексном исполнении системы пожарной сигнализации все виды исполнительных периферийных приборов подключаются к контрольно-приемной связке и оснащаются отдельным корпусом.

Оповещение может быть светозвуковым, речевым, звуковым – тип зависит от высоты потолков, количества этажей и помещений, площади здания. Обязательные компоненты – таблички с подсветкой, иллюстрирующие пути выхода.

Виды и устройство автоматической пожарной сигнализации

По типу формируемого сигнала средства автоматической пожарной сигнализации делятся на три группы:

  1. Безадресные (пороговые). Считаются самыми простыми АПС, представляют собой электронный прибор в виде нескольких датчиков, объединенных в один шлейф. Приемно-контрольный прибор анализирует ток на линии с извещателями. ПКП преобразуют импульсы с датчиков и изменяют состояние всего шлейфа, для которого предусмотрено два положения: «Нормально» или «Пожар». Несмотря на простоту монтажа и обслуживания этого вида АПС, система имеет ряд недостатков: малая информативность, ложное срабатывание, отсутствие автоматического контроля работоспособности датчиков. Чтобы обнаружить место возгорания, при безадресных АПС необходимо провести обход территории. На фото ниже — схема пороговой АПС.
  1. Адресно-опросные с адресными извещателями. ПКП определяет каждый датчик, благодаря чему можно максимально точно выявить место возгорания с одновременной диагностикой работоспособности извещателя. Плюс системы – установка датчиков на одной линии, что упрощает монтаж и обслуживание. Устанавливается на объектах с большими площадями.
  2. Адресно-аналоговые. Анализируют контролируемые параметры в постоянном режиме. Данные сравниваются с граничными величинами и в динамике изменений. Это позволяет избежать ложных срабатываний и повышает вероятность определения очага возгорания.

По видам исполнительных устройств и использованию веществ для пожаротушения АПС подразделяются на 4 типа:

  1. Газовые, принцип работы которых состоит в вытеснении кислорода из зоны горения с одновременным тушением пожара. Второй способ – замедление всего процесса путем создания реакции с продуктами горения. Для пожаротушения используется газ.
  2. Водяные с тушением огня струями воды. Активно используются в помещениях с большим скоплением людей: магазинах, офисах.
  3. Аэрозольные с применением аэрозолеобразующих составов. Устанавливают в помещениях с электроустановками, складах для быстро воспламеняющихся жидкостей, на крытых автостоянках.
  4. Порошковые, которые подходят для тушения всех классов возгораний, где невозможно применение воды. Минус таких систем – нельзя использовать для материалов, которые тлеют и горят без воздуха.

Третий, четвертый и пятый тип СОУЭ

Данные типы относятся к автоматизированным системам, запуск оповещения полностью отведен автоматике, и роль человека в управлении системой сведена к минимуму.

Для третьего, четвёртого и пятого типа СОУЭ основным способ оповещения является речевой.  Передаются заранее разработанные и записанные тексты, которые позволяют провести эвакуацию максимально эффективно.

В 3-м типе дополнительно используется световые указатели «выход» и регламентируется очередность оповещения – сначала обслуживающего персонала, а затем всех остальных по специально разработанной очередности.

В 4-м типе появляется требование о наличия связи с диспетчерской внутри зоны оповещения, а так же дополнительных световых указателей направления движения. Пятый тип, включает все, что перечислено в первых четырех, плюс к этому добавляется требование о наличие разделения включения световых указателей для каждой зоны эвакуации, обеспечивается полная автоматизация управления системой оповещения и организация множества путей эвакуации из каждой зоны оповещения.

Пример системы оповещения 5-го типа
