Пожарная сигнализация своими руками: монтаж, проект, установка датчиков, нормы

Содержание

Особенности и назначение

Особенности датчика пожара

Пожарные извещатели призваны выполнять следующие функции:

Помогают практически моментально обнаружить в помещении дым. Во время активации датчик дыма начинает пищать. Также есть датчики, которые реагируют большой выброс тепловой энергии в контролируемой зоне, перемены в плотности среды, наличие открытых источников огня, а также присутствие в воздушных массах частиц газа или копоти.
Бесперебойная работа даже в условиях загрязненной среды. Современные пожарные извещатели могут качественно исполнять свои функции даже в том случае, если в воздухе присутствует пыль и вредные примеси. Это не мешает устройству улавливать дым и моментально отправлять сигнал в свой командный центр.

Отличаются датчики пожарной сигнализации и устойчивостью к механическим воздействиям. Сильные вибрации и другие помехи не становятся причиной ложных срабатываний устройства. Выбирая пожарный извещатель, необходимо отталкиваться от назначения помещения, а также пожарной нагрузки.

Тепловой

Устройства реагируют на повышение температурного показателя воздуха. Делятся на интегральные, пороговые, что зависит от показателя, который считывают датчики: предел максимального нагрева или скорость повышения температуры.

Пороговые срабатывают, когда состояние достигает предела повышения температуры. Предохранитель внутри прибора состоит из двух проводников, спаянных вместе специальным сплавом, который легко плавится при повышении уровня тепла (60-70⁰ С). Когда сплав вытекает, контакты размыкаются, подается сигнал контрольному пульту.

Интегральные извещатели базируются на фиксировании скорости изменения электрического сопротивления металлов во время нагревания. Внутри чувствительного элемента через клеммы проходит ток, сопротивление которого при комнатной температуре неизменно. Повышение температурного показателя вызывает возрастание сопротивления, параметры тока также изменяются.

Скорость происходящих процессов считывается электросхемой. После прохождения критического порога нагрева поступает сигнал приемному прибору.

Применение данных устройств пожарной сигнализации (улсв м 10 01) – внутри объектов, возгорание которых сопровождается повышением температуры без задымленности: хранилище горючих материалов, легковоспламеняющихся жидкостей, складские помещения строительных материалов.

Какой принцип работы пожарной сигнализации, преимущества и недостатки? — Пожарные сигнализации

Для выявления источников возгорания, существуют сложные сигнализационные системы пожарной безопасности. В таких системах предусмотрена функция оповещения об опасности, одна из необходимых функций дымоудаления и другие.

Многие люди в общих чертах представляют, как работают такие системы, но на деле всё намного сложнее, поэтому стоит разобраться в принципе работы. Зная, как работает система пожарной сигнализации, больше не возникну вопросы о том, необходимы ли такие меры для обеспечения безопасности. Далее мы рассмотрим схему работы пожарной сигнализации.

Схема работы сигнального оповещения

датчики оповещения и сигнализации;
устройства предназначающиеся для работы с поступающей информацией с датчиков;
устройства управления самой сигнализационной системы.

Дополнительные приспособления:

индикаторы звука и света;
устройства для вывода сообщений;
ПУ (пульт управления)
прибор, обеспечивающий защиту от короткого замыкания, для обеспечения стабильной работы и защиты сигнализационной системы.

Наши специалисты вовремя и быстро обслуживают любые неисправности пожарной сигнализации. Сам принцип работы пожарной сигнализации прост: информация через специализированные датчики передается программе для последующей обработке, далее происходит вывод на технические средства для дальнейшей работе с сигналами. Стоит немного разобраться с самими датчиками, они представлены в двух видах.

Датчики дыма

Активный датчик, в котором происходит генерация сигналов, в охраняемой зоне. При изменении сигналов, возникает реакция датчика.
Пассивный датчик, для считывания информации непосредственно из окружающей местности, при возгорании.

Сами датчики могут варьироваться исходя из принципа действий:

при разбитии стёкол;
используя механизм инфракрасных лучей;
используя комбинированный механизм.

Алгоритм действия

С момента обнаружения датчиками источника возгорания запускается алгоритм действий системы пожарной сигнализации. При качественном монтаже и настройке принцип действия пожарной сигнализации состоит из следующих этапов:

Включение системы оповещения людей о возникновении пожара. Она бывает двух типов: светозвуковая и звуковая. Выбор системы оповещения определяется на проектировочном этапе и зависит от индивидуальных параметров объекта.
Разблокировка эвакуационных путей при наличии системы контроля доступом. Автоматическая передача сигнала c пожарной сигнализации на СКУД обеспечивает беспрепятственное покидание людьми опасного места.
Автоматическая активация системы пожаротушения. Она бывает следующих типов: водяная, водопенная, порошковая, газовое. Выбор ее также осуществляется на этапе проектировки пожарной системы и основывается на НБП, с учетом характеристик имущества. В частности, для библиотеки оптимальным материалом для устранения возгорания является газ либо порошок, т.к. вода либо пена уничтожит книги.
Автоматическая активация дымоотводной системы, что предотвращает отравление угарным газом находящихся внутри горящего объекта людей. Одновременно с этим отключается система приточной вентиляции, т.к. создаваемая при этом тяга способствует распространению огня.
Автоматическая блокировка лифтов, находящихся на первом этаже с открытыми дверями.
Отключение источника электропитания. Все необходимые жизнеобеспечения переключаются на аварийный режим работы. Сама система пожарной безопасности питается от ББП.

Схема подключения сигнализации

Для согласованности компонентов важна качественная сборка системы по принципиальной схеме подключения. Это обеспечивает эффективность и безопасность ее эксплуатации.

Принципиальная схема монтажа характеризуется двумя главными компонентами:

показывает, каким образом воспроизвести схему;
содержит информацию о составных элементах схемы и принципах функционирования, которая также полезна при доработке либо ремонте оборудования.

Как правило, схема подключения прилагается к комплекту оборудования системы сигнализации. Необходимо тщательно соблюдать рекомендации по установке системы. Точное следование корректной схеме обеспечивает быстрое реагирование на очаг возгорание, что позволяет своевременно предпринять все необходимые меры.

Виды АПС и принципы работы

АУПС являются сложными высокотехнологичными комплексами. Принципы работы зависят от ее типа и формирования сигнала.

В настоящий момент существует три главных типа АПС:

Безадресная;
Адресные;
Комбинированные сигнализации.

Безадресная АПС

Это самая простая АУПС. В ней приемно-контрольный прибор измеряет ток в шлейфе, на котором установлены извещатели. Эти датчики не могут формировать сигналы, которые самостоятельно активирует устройства оповещения и тушения, ППК является посредником, преобразующим импульсы с датчиков. В безадресной ПС извещатели изменяют состояние всей шины (шлейфа), которая может быть только в двухстатиках – «нормально» и «пожар». Датчики, находящиеся на одной шине составляют группу. Поскольку «тревога» объявляется по всему шлейфу, чтобы определить конкретное место (помещение, зону, коридор и т.д.) возгорания необходимо произвести обход.

Адресно-пороговая и адресно-аналоговая АПС

Более прогрессивные модели автоматической пожарной сигнализации представляют собой комплекс оборудования, в котором место возгорания может быть просто локализовано, благодаря тому, что каждый извещатель имеет свой адрес. Такие АПС работают по пороговому и аналоговому принципу.

Первый считается несколько устаревшим, тем не менее, все еще применяется. ППК производит периодический опрос датчиков на их состояние. Датчики имеют уникальные адресы и несколько видов состояний, которые они сообщают контроллеру – «возгорание», «нормально», «неисправен» ит.д. Такой принцип работы позволяет локализовать место возгораний.

Аналоговые АПС

Работают по несколько иному принципу. Контроллер также производит опрос извещателей, но в отличие от пороговых, ППК аналоговой является сложным цифровым устройством, производящим сбор, накопление и анализ информации, поступающей от датчиков. Именно контроллер, с учетом данных от извещателей, принимает решение о том, что на какой-то локации произошло возгорание

Он принимает во внимание внешние факторы, например, время суток, запыленность, степень естественной задымленности (на производственных объектах). Такой принцип работы является наиболее прогрессивным и актуальным на сегодняшний день

Основные типы извещателей

Эти устройства являются базой любого ОПС и СОУЭ. В данный момент в сфере противопожарной безопасности профильные специалисты различают четыре основных типа (возможны гибридные разновидности в произвольных комбинациях, объединяющие несколько порогов срабатывания в едином корпусе):

Тепловые датчики пожарной сигнализации. Пороговая схема позволяет сработать при достижении определенного температурного порога с помощью интегрированной биметаллической пластины, замыкающей контакты. Интегральное срабатывание реагирует на график прироста количества тепла в рамках заданного интервала времени. Их применяют в случаях, когда пожар определяется только нагревом воздуха без прочих сопутствующих факторов.
Датчики задымления при помощи фотометрии позволяют определить концентрацию взвешенных пылевидных частиц в замкнутом объёме пространства. Возможно ложное срабатывание при наличии водяного пара или запыления помещения. Чувствительность устройства можно гибко выставлять, но не рекомендуется делать установку в комнатах для курения.
Датчики пламени могут реагировать на тление, анализируя тепловую карту помещений. В продвинутых моделях можно закладывать в память устройства координатные расположения печей и прочего излучающего избыточное тепло оборудования, чтобы предотвратить ложные срабатывания.
Комбинированные типы противопожарных извещателей могут сочетать признаки трех предыдущих категорий. При наличии множественных факторов обязательно наличие контроллера и логического программного анализатора.

Монтаж системы охранно-пожарной сигнализации в Иваново можно заказать прямо сейчас в компании «ЭкспертВидео». Процесс инициируется на базе предварительных расчётов и детального анализа оборудуемого объекта. Клиентам предлагаются гибкие возможности по организации противопожарной защиты для определенной категории зданий и сооружений.

Проведение работ доступно не только в промышленных или коммерческих объектах. Пожарная сигнализация для дома, гаража или квартиры является необходимой нормой современной концепции безопасности. Также производится высококвалифицированное обслуживание подобных систем любого уровня сложности с целью качественного восстановления первоначальной работоспособности и базового функционала. Возможно изменение порога срабатывания, доработка, расширение и модернизация.

Установка охранно-пожарных систем осуществляется мастерами, имеющими соответствующее образование, уровень допуска и достаточное количество опыта для лучшего решения в рамках поставленной задачи. Компания выполняет работы по двухстороннему договору с обязательной выдачей гарантийного талона на длительный срок.

1 Назначение сигнализации

Способы извещения об экстренных ситуациях существуют с древних времён. Ещё много веков назад люди передавали информацию на расстоянии при помощи костров, световых сигналов, звона колоколов или других далеко разносящихся звуков.

В современном мире такую роль выполняют различные виды сигнализаций. Принцип работы пожарного оповещения заключается в фиксации данных о состоянии помещения при помощи многочисленных датчиков. Если какие-то показания отличаются от нормы, они передаются в дежурную службу, которая в кратчайшие сроки прибывает на место и тушит огонь.

https://youtube.com/watch?v=iH5E-tYP5qk

В число дополнительных функций ОПС (охранно-пожарной сигнализации) могут входить:

включение расположенных в месте возгорания огнетушителей, начинающих свою работу после сигнала о пожаре;
автоматическая разблокировка дверей, необходимых для спасения людей из здания;
запирание дверей, ограничивающих место возгорания, чтобы огонь не распространился дальше;
вызов дополнительных диспетчерских и спасательных служб в случае необходимости;
запуск системы охлаждения;
включение приборов для удаления дыма;
контроль за работой противопожарных клапанов в системе вентиляции и другие действия.

https://youtube.com/watch?v=nNW7Js14iN0

Адресно-аналоговая система ПС

Самый прогрессивный на сегодняшний момент тип пожарной сигнализации. Обладает тем же функционалом что и адресно-пороговые системы, но отличается в способе обработки сигналов от датчиков. Решение о переходе в режим «пожар» или любое другое состояние, принимает именно контрольная панель, а не извещатель. Это позволяет настраивать работу пожарной сигнализации под внешние факторы. ППКП одновременно контролирует состояние параметров установленных устройств и анализирует полученные значения, что позволяет существенно снизить вероятность ложных тревог.

Помимо этого такие системы обладают еще не оспоримым преимуществом – возможность применять любую топологию адресной линии – шина, кольцо и звезда. Например, в случае обрыва кольцевой линии, она распадется на два независимых проводных шлейфа, которые полностью сохранят свою работоспособность. В линиях типа звезда можно использовать специальные изоляторы короткого замыкания, которые определят место обрыва линии или её замыкания.

Очень удобны такие системы в обслуживании, т.к. можно выявить в режиме реального времени извещатели, которые требуют продувки или замены.

К адресно-аналоговому типу пожарной сигнализации можно отнести следующие ППКП:

Контроллер двухпроводной линии связи С2000-КДЛ, производителя НПБ Болид;
Серия адресных приборов «Рубеж», производителя Rubezh;
РРОП 2 и РРОП-И (в зависимости от используемых датчиков), производителя Аргус-Спектр;
и многих других приборов и производителей.

Схема адресно-аналоговой системы пожарной сигнализации на базе ППКП С2000-КДЛ

Во время выбора системы проектировщики учитывают все требования технического задания заказчика и обращают внимание на надежность функционирования, стоимость монтажных работ и требования к регламентному обслуживанию. Когда критерий надежности для более простой системы начинает понижаться, проектировщики переходят к использованию более высокого уровня

Радиоканальные варианты используются в тех случаях, когда прокладка кабелей становится экономически невыгодной. Но такой вариант требует больше средств на обслуживание и поддержание устройств в рабочем состоянии за счет периодической замены элементов питания.

Причины ложного оповещения

Чтобы наверняка знать, можно ли отключить пожарную сигнализацию, необходимо убедиться в отсутствии опасности. Если в помещении не зафиксировано задымления, открытого огня и температурные показатели остаются в норме, то можно предположить выход из строя датчиков. Обязательно учитывают тип устройств:

Дымовые анализаторы реагируют на попадание в корпус водяного пара или газов, которые из-за отклонения светового потока активируют фотоэлемент, в результате чего срабатывает сигнализация.
Тепловые датчики могут давать ложные сигналы из-за технологии нарушения размещения их в помещении.
Извещатели пламени могут срабатывать из-за фиксации сварочной дуги, при работе люминесцентных ламп или из-за яркого солнечного света.

Общими причинами подачи ложного сигнала считаются:

скопление пыли на элементах датчика;
попадание внутрь корпуса мелких насекомых;
перебои напряжения в электросети;
нарушение технологических процессов производства, что приводит к повышению температуры в помещении;
электромагнитные помехи на общей линии.

Дымовой

Определяет оптическую плотность окружающей среды. Монтируется на потолке помещения, где скапливается дым. Состоит из разъемного корпуса, оптической системы, электронной платы. Оптическая часть состоит из двух элементов. Светодиод отправляет строго направленный световой луч. Фотоэлемент, который при попадании на него луча, формирует электрический сигнал.

В обычных условиях испускаемый луч не попадает на фотоэлементную часть. При повышении задымленности световой поток отражается от плотных частиц в разные стороны, попадая таким образом на фотоэлементную пластину, образуется электрический сигнал, который передается контрольной панели. Чем сильнее задымленность, тем быстрее срабатывает датчик. Таким же образом реагирует на водяной пар другие газы.

Устанавливается внутри помещений, где высока вероятность появления дыма при возгорании предметов, материалов (изоляция электропроводов, ткань). Установка внутри ванной, душевой, кухни нецелесообразна, может создать ложные срабатывания.

Какие извещатели (датчики) входят в систему пожарной сигнализации

Пожарные извещатели в квартире, согласно перечню помещений зданий, которые подлежат оборудованию автоматическими системами сигнализации, тушения пожаров, приведенному в таблице А.1 СП 5.13130.2009, должны устанавливаться в жилых зданиях с высотой, превышающей 28 м, независимо от их общей/поэтажной площади.

Согласно таблицы М.1 этого свода правил для установки в жилых помещениях рекомендованы дымовые датчики, тепловые извещатели о пожаре.

На эту тему ▼

Пожарные извещатели в квартире: типы и нормы

Фактически по требованиям СП 54.13330, СП 5.13130 в высотных многоквартирных зданиях должны монтироваться перед сдачей в эксплуатацию, качественно эксплуатироваться в дальнейшем техническими службами жилых комплексов, сторонними подрядными организациями, а также собственниками квартир две несвязанные между собой системы сигнализации о пожаре:

Автономная в пределах площади жилых помещений каждой квартиры, причем дымовые оптико-электронные датчики о возникновении очага возгорания, установленные в детских, гостиных, спальнях могут при наличии технической возможности объединяться в единую сеть для гарантии оповещения жильцов, находящихся в любом помещении резко звучащим прерывистым сигналом.
Проводная система с дымовыми, тепловыми датчиками, в том числе установленными в помещениях прихожих/передних каждой квартиры, а также в камерах сбора бытового мусора, электрощитовых, машинных отделениях лифтов, внеквартирных коридорах и иных местах общего использования, контроль/управление которой осуществляется централизованно из пожарного поста, диспетчерской, помещения охраны/консьержа.

Необходимость обязательной установки пожарных извещателей в трехэтажных частных жилых зданиях изложена в СП 55.13330.2016.

Они должны оборудоваться:

Проводной системой сигнализации о пожаре с дымовыми датчиками в каждом жилом помещении.
Или автономными извещателями – не меньше, чем по одному на каждом этаже, при условии возможности автоматической передачи тревожного сообщения о возникновении очага возгорания в помещения охраны, пожарного поста жилого поселка, подразделение пожарной охраны.

Аналогично жилым помещениям квартир автономные пожарные датчики необходимы только в них, исключая санитарные комнаты, кухни. Отличие – это необходимость защиты ими гаража, построек хозяйственно-производственного назначения.

К сожалению, учитывая, что противопожарные нормы не требуют монтажа никакого типа сигнализации в частных жилых домах высотой 1–2 этажа, то ее установка – это лишь осознанное желание собственника, вложив средства на ее создание, защитить себя от возможных, гораздо больших как материальных, так душевных потерь.

Прибор управления

Приемно-контрольная панель занимает центральное место в схеме управления исполнительными контроллерами. Осуществляет контроль за состоянием шлейфа пожарной сигнализации, принимает, анализирует данные автоматической деятельности извещателей, передает информацию пульту дежурного поста пожарной части, управляет процессом эвакуации.

Классификация:

1. Безадресные. Простая структура, опирающаяся на заранее запрограммированный алгоритм, подчиненный контроллерам, которые автономно принимают решение об изменении своего состояния. Делятся на:

Однопороговые (при достижении шлейфом определенного значения переходят к состоянию тревоги). Определяют короткое замыкание, обрыв линии связи.
Двухпороговые (определяют характер неисправности, комплектуются самодиагностирующимися извещателями).

2. Адресные. Информация от извещателей преобразуется так, что определяется местонахождение сработавшего устройства. Панель управления исполнительными контроллерами может дистанционно настраивать уровень их чувствительности, диагностировать текущее состояние и т.д.

3. Адресно-аналоговые. Технически более совершенны, так как контрольная панель определяет принцип действия, исходя из анализа получаемых данных от сети контроллеров.

Проектирование и монтаж охранно-пожарной сигнализации

Верное проектирование системы пожарно-охранной сигнализации позволит надежно обеспечить безопасность охраняемого объекта. Ошибки, допущенные на этапе проектирования пожарки, в дальнейшем приводят к крупным затратам на исправление недочетов, либо установленная система неверно определяет угрозу, что приводит к убыткам от пожара или кражи.

Изначально определяются основные параметры:

Необходимая мощность ОПС.
Достаточное количество извещателей охраны и пожара.
Тип кабеля и характеристики необходимой системы коммутации.
Определение модели оборудования контроля работы и приема сигналов от датчиков.
Версия и разработчик ПО для пульта управления на базе ПК.
Определение совместимости всех элементов, подобранных на предыдущих этапах.

Процесс установки ОПС

Наличие резерва по мощности является обязательным условием при создании проекта ОПС. Оптимальный запас для расширения до 25% от изначальной емкости системы. В случае использования неадресных систем, дальнейшее развертывание системы повлечет за собой необходимость прокладки нового кабеля и шлейфов связи.

Логичное решение по установке более дешевых безадресных датчиков не всегда оказывается верным. Действующие ГОСТы определяют, что расчетное количество безадресных датчиков должно быть вдвое больше, чем в случае установки адресных для одной и той же площади. Дальнейшее обслуживание дешевой безадресной системы выйдет дороже, так как такая ОПС лишена функции самодиагностики.

Для выбора проектировщиков доступны два вида связи элементов системы между собой: по кабелю или через радиоканал. Оптимальным, но и самым дорогим вариантом будет сочетание этих двух видов связи. В местах, где прокладка кабеля затруднена (проходят иные коммуникации, большая высота, особо прочное препятствие), рациональнее использовать связь по радиоканалу. Беспроводная связь хоть и более капризна к внешним помехам, но позволяет избежать привлечения специальной техники или сложных технических решений при прокладке кабеля.

Кабельные линии связи

Прокладка кабеля связи выйдет гораздо дешевле, в случае:

Наличия уже сделанного пути прокладки.
Если расположение подразумевает агрессивное воздействие внешней среды (контакт с водой, перепады температур).
Если дистанция настолько велика, что наладка беспроводной связи потребует использования мощных и дорогостоящих ретрансляторов.

Использование кабеля дает возможность выбора интерфейса подключения и соединения элементов системы. Особенно это удобно при наличии уже действующей ОПС, когда к ней подключаются новые участки контроля безопасности.

Линия связи через радиоканал

Процесс изготовления элементов радиоканальной системы связи требует высокотехнологичного производства. Для покупки стоит рассматривать изделия компаний, зарекомендовавших себя на рынке. Наиболее надежными считаются системы, передающие сигнал в двухканальном режиме (дуплексные). Они более мощные и менее подвержены влиянию помех от окружения.

2 Используемые устройства

В состав противопожарной сигнализации входит множество устройств. Их можно разделить на следующие категории:

сенсорные приборы — датчики и извещатели, находящиеся в разных местах здания и фиксирующие показатели окружающей среды;
устройства, получающие и обрабатывающие данные, приходящие с сенсорных приборов;
центральный компьютер или другое управляющее оборудование, которое контролирует работу всей остальной техники;
системы для информирования людей об аварийной ситуации.

К контрольной панели могут подключаться отдельные периферийные устройства. Вот некоторые из них:

звуковые и световые оповещатели;
принтеры сообщений, печатающие служебную и тревожную информацию;
пульт управления;
модуль для изоляции короткого замыкания.

https://youtube.com/watch?v=0DngpuvMcCQ

Датчики, задействованные в системе, могут делиться на два основных типа:

1. Активные — постоянно издают сигнал и фиксируют его неизменность. Если в нём происходят какие-то изменения, ситуация трактуется как пожароопасная.
2. Пассивные — реагируют на перемены в окружающей обстановке, возможно, вызванные возгоранием.

Механизм действия этих приборов тоже может отличаться. По внутреннему устройству их можно поделить на:

инфракрасные;
магнитокрасные;
комбинированные;
реагирующие на разбитие стекла;
задействующие активные переключатели на периметре.

Структура и компоненты

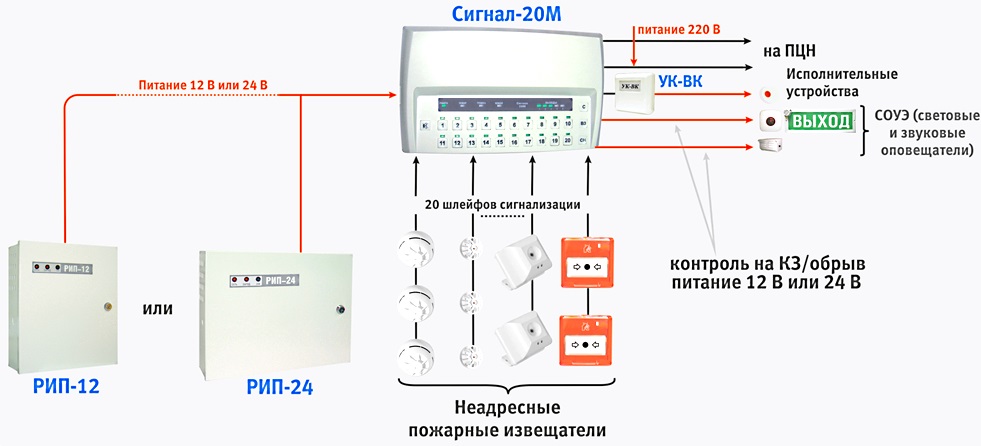

На рисунке приведена схема АПС и ее компонентов.

Система АПС состоит из следующих блоков.

Датчики-идентификаторы возникновения пожара, т.е. извещатели.

Сенсорные устройства системы АПС устроены таким образом, что позволяют мгновенно определить повышение температуры, открытое пламя, повышенное содержание дыма в воздухе. В автоматической пожарной системы применяются следующие извещатели:

Тепловой пожарный извещатель, из названия становится понятно, что данный вид позволяет определять изменение температуры, а так же определять с какой скорость она нарастает. Используется в помещениях с наличием запыленного воздуха, помещениях, отведенных для курения.

Дымовой пожарный извещатель реагирует на частицы твердых или жидких продуктов горения. Используется в вблизи источников тепла. При превышении уровня задымленности (сработка) для дымового пожарного извещателя и/или при превышении температуры окружающей среды, выше установленной для теплового пожарного извещателя, и/или при нажатии (сработке) ручного пожарного ивещателя система переходит в режим «Пожар». У дымовых пожарных извещателей контроллер в дежурном режиме работы ДПЛС запрашивает числовые значения, соответствующие уровню концентрации дыма, измеряемой извещателем

Для каждой зоны задаются пороги предварительного оповещения «Внимание» и «Пожар».

Пожарный извещатель пламени реагирует на электромагнитное излучение огня и/или тлеющего очага. Используется в помещениях с хранением горючих веществ и материалов, столярные мастерские.

Комбинированный извещатель реагирует на несколько факторов пожара.

Газовые извещатели реагируют на повышенное содержание в воздухе углекислого или угарного газа, водорода

Благодаря высокой точности определения пожара позволяет использовать данный вид извещателей на сложных производственных объектах (деревообрабатывающих цех, табачные фабрики).

Выбор типа извещателя, к сожалению, достаточно часто производится исходя из его ценовой категории, при этом уровен защиты людей от пожара и обеспечения ограничения материальных потерь при защите имущества отодвигается на второй план. Рекомендации, приведенные в нормах, весьма ограниченны и не учитывают современных технологий обнаружения очагов различного типа. Использование традиционных пороговых систем сильно ограничивает вероятность оптимизации характеристик обнаружения очагов возгорания.

На сегодняшний день очень большой популярностью пользуются мультисенсорные извещатели (не путать с комбинированными), например, дымовые и газовые СО-извещатели с тепловым сенсором для корректировки чувствительности.

При монтаже тепловых извещателей необходимо руководствоваться отдельными требованиями, например, необходимо полностью исключить установку таких извещателей вблизи нагревательного оборудования и приборов!

Устройство обработки информации от извещателей – ППКОП (прибор приемно-контрольный охранно-пожарный).

ППКОП классифицируется по следующим признакам:

информационная ёмкость, характеризующаяся количеством пожарных шлейфов, обслуживающих прибор (малая ёмкость – до 8 шлейфов, средняя ёмкость – 9-64 шлейфов, большая ёмкость – более 64 шлейфов);
2. информативность характеризуется количеством извещений, которые выдает прибор (малая информативность – до 8 извещений, средняя информативность – 9-16 извещений, большая информативность – свыше 16 извещений);
способ контроля извещателей, которые подразделяются на адресные (микропроцессор сообщает о своем состоянии контроллеру по цифровой линии связи) и аналоговые (датчик, в зависимости от состояния меняет своё сопротивление, прибор приёмно-контрольный фиксирует это изменение) системы;
тип каналов связи – проводные и радиальные.

Линии коммуникаций, связывающих извещатели с ППКОП.

Блок питания, который обеспечивает подачу электрического питания в случае отключения электроэнергии. Необходим для автономной работы.

Все устройства АПС должны в обязательном порядке быть обеспечены бесперебойным электропитанием и находиться в постоянной готовности.
