Реле контроля фаз и напряжения

Содержание

Ввод 1

У заказчика есть 4 ввода на два здания, все они имеют отличия, буду обращать внимание читателей по ходу статьи. Первый ввод

В электрощитовой увидел такую картину:

Первый ввод. В электрощитовой увидел такую картину:

1 – электрощитовая

Вверху слева – щиток с вводным рубильником, трехполюсный автомат D80.

Подробнее внутренности щитка:

1 – внутренности электрощита

Вверху – Трехфазный счетчик Энергомера, цифровой вольтметр Digitop ВМ-3, переключатель улица-генератор.

Вот поближе первый ряд, он будет очень важен для нас, поскольку там будут происходить все подключения:

1 – Выходы счетчика на переключатель

На рубильнике, вверху слева – провода (белый, голубой, коричневый), в разрыв которых нужно будет включить нашу схему реле защиты. Вот это место, ещё ближе:

1 – Переключатель счетчик-генератор

Гибкие провода справа на рубильнике – от генератора, который установлен на крыше здания.

Не смотря на то, что электрощит этот собирала солидная фирма, сразу видно грубую ошибку – обратите внимание на автоматы 25 Ампер:

1 – Грубая ошибка в выборе защитных автоматов

И если в правой части фото провод сечением 2,5 мм² понять и простить можно, то шесть проводков 1,5 мм² ни в какие ворота уже не лезет. Тут бы понизить номинал до 13 или 10А, но надо разбираться с нагрузкой, да и не за этим я пришёл на этот объект. Кому интересно – подробно рассматриваю эту проблему в статье про выбор автоматов в квартирный щиток. Там же – много ссылок на релевантные статьи.

Ладно, приступаем к сборке нашей схемы, которую я вынес в отдельный щиток:

Процесс сборки электрощита 1

Провод для монтажа использовал ПВ1, одножильный, сечением 4 мм². А точнее – распущенный на жилы ВВГ4х4. Подключал в разрыв через клеммное соединение под винт, сфотографировать не получилось, ниже ещё примеры будут.

Вот что в итоге получилось:

1 – Окончательный вид трехфазного реле контроля напряжения

Напечатал на обратной стороне крышки инструкцию по эксплуатации и настройке для пользователей. Текст приведу ниже.

Плюсы и минусы отечественных реле

Разработчикам и наладчикам оборудования периодически приходится выбирать между отечественными и зарубежными производителями автоматики. С одной стороны, все хочется сделать дешевле, а с другой — надежнее. Для правильного выбора необходимо учесть плюсы и минусы каждого из вариантов.

Достоинства российских реле контроля:

  1. Низкая цена. Импортные РКФ стоят минимум в 2 раза больше.
  2. Возможность действия устройства при температурах ниже –25°C. У зарубежных такая выносливость встречается реже.
  3. Российские реле серии ЕЛ не требуют дополнительного питания 24 В. Большинству же зарубежных требуется дополнительный источник напряжения.

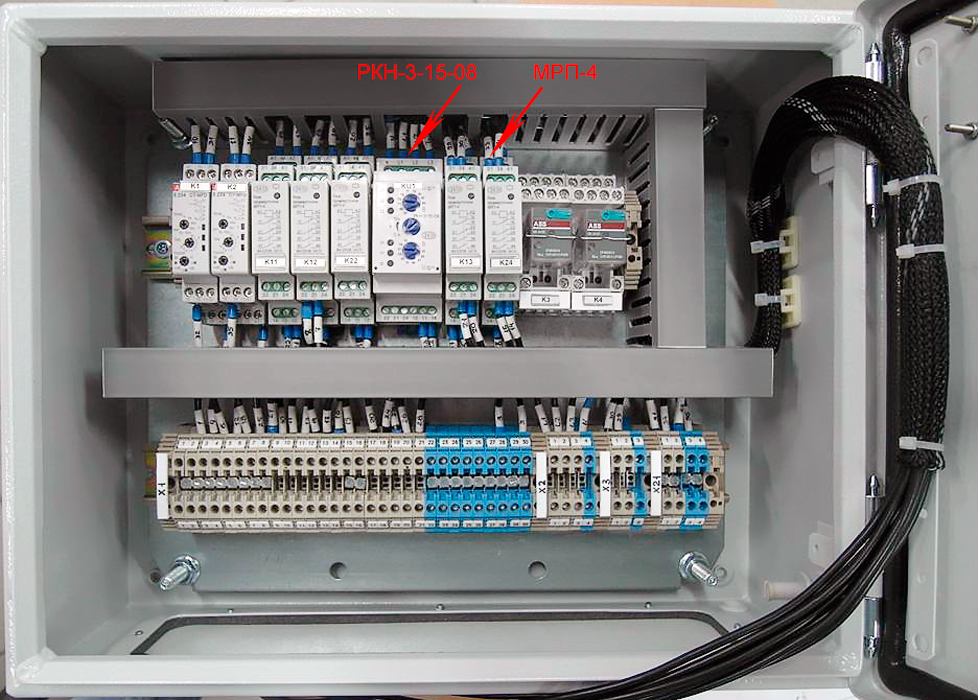

Устройства производства Электротехнической Компании Меандр Недостатки российских РКФ:

  1. Высокое тепловыделение. Это указывает на ненадежность силовых контактов или большое потребление тока собственных нужд.
  2. Некорректность работы аналоговых цепей РКФ. Чувствительность к внешним помехам.
  3. Устаревший внешний вид. Хотя в последнее десятилетие в плане дизайна отечественной автоматики наблюдается «оттепель».

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Основными компонентами фазового реле являются:

  • блок измерений;
  • устройство обработки информации;
  • исполнительная (коммутационная) часть.

БЛОК ИЗМЕРЕНИЙ

Эта часть схемы реле осуществляет непрерывный контроль параметров электропитания – фазных токов и напряжений. Для фиксации искажений симметрии трёхфазной питающей системы напряжений устройство содержит фильтр гармонических составляющих обратной последовательности.

Гармонические составляющие или высшие гармоники представляют собой высокочастотные сигналы, сопутствующие основной частоте промышленного тока и кратные ей.

Теоретически кривые каждого из фазных напряжений, вырабатываемых генераторами электростанций должны иметь строго синусоидальную форму. На практике любой источник напряжения даёт некоторые искажения синусоиды.

Свой вклад в дело ухудшения синусоидальности вносят также разнообразные потребители, содержащие нелинейную нагрузку. В результате, питающее напряжение электрической сети никогда не является синусоидальным на 100%.

В соответствии с теоремой Фурье любая сложная периодическая функция может быть представлена суммой простых гармонических функций.

Примечание. Гармонической называют функцию, изменяющуюся по закону синуса или косинуса.

Таким образом, любое отклонение от синусоидальности влечёт за собой появление высших гармоник – слагаемых формулы разложения Фурье. Каждая из функций – слагаемых имеет частоту, в n раз превышающую частоту основной функции, где n – порядковый номер слагаемого.

То есть применительно к системе питания промышленной частоты 50 Гц, 1-я гармоника обладает частотой 50 Гц, 2-я – 100 Гц, 3-я – 150 Гц и так далее. Амплитуда гармоник уменьшается с увеличением их порядкового номера.

Вся совокупность гармоник образует три последовательности фазных чередований:

  • составляющие 1, 4, 7, 10 … образуют прямую последовательность;
  • 2, 5, 8, 11… – соответствуют обратному фазному чередованию;
  • 3, 6, 9, 12… – составляют нулевую последовательность.

Нарушения симметрии системы характеризуются увеличением гармоник обратной последовательности, что и является критерием отклонения от нормы, применяемым в алгоритме контроля при работе реле.

БЛОК ЛОГИКИ

Данные, полученные из блока измерения, подвергаются здесь сравнению с условиями, определёнными выставленными уставками. Блок логики формирует команды, которые передаются исполнительному органу.

Следует заметить, что в схемотехнике реле контроля бывает невозможно выделить компоненты, относящиеся к блокам логики и измерений. В некоторых моделях используются многофункциональные микропроцессорные чипы, объединяющие эти блоки.

ИСПОЛНИТЕЛЬНЫЙ ОРГАН

Отключение защищаемой электроустановки или части сети производится «сухими» контактами электромагнитного реле или пускателя.

Термин «сухой контакт» является устойчивым жаргонным выражением проектировщиков автоматизированных систем. Выражение заимствовано из жаргона англоязычных коллег путём прямого перевода слов dry contact. Данное выражение никак не связано с отсутствием влаги.

Означает оно то, что контакт не имеет гальванической связи с цепями управления, не заземлён и не подключен к источнику питания.

В различных моделях реле контроля фаз применяются исполнительные органы двух типов, коммутирующие нагрузку непосредственно или воздействуя на промежуточный элемент – магнитный пускатель.

В первом случае устройство имеет три входа для подключения трёхфазного питания и три выхода для непосредственного присоединения к нагрузке. Коммутация нагрузки осуществляется внутри устройства.

При подключении реле контроля фаз второго типа подразумевается использование пускателя. В этих приборах имеются выходы контактов исполнительного реле, предназначенных для работы в цепях отключения. Сухие контакты реле контроля фаз коммутируют катушку пускателя.

Такие комбинации используются для защиты оборудования большой мощности, непосредственная коммутация которого невозможна контактами исполнительного органа.

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Это интересно: Правильное подключение проводов через клеммник WAGO — изучаем досконально

Как подключить прибор контроля

Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус.

Конструктивные элементы изделия

Клеммники для подключения электрических проводников, как правило, выведены на фронтальную часть корпуса, что удобно для проведения монтажных работ.

Сам прибор сделан под установку на рейку типа DIN либо просто на ровную плоскость.

Интерфейс клеммника обычно представляет собой стандартный надежный зажим, предназначенный под крепление медных (алюминиевых) жил сечением до 2,5 мм2.

Передняя панель прибора содержит регулятор/регуляторы настройки, а также световую контрольную индикацию. Последняя показывает присутствие/отсутствие питающего напряжения, а также состояние исполнительного механизма.

Элементы настройки потенциометра: 1 – индикатор аварий; 2 – индикатор подключенной нагрузки; 3 – потенциометр выбора режима; 4 – регулировка уровня асимметрии; 5 – регулятор падения напряжения; 6 – потенциометр регулировки задержки по времени

Подключение трехфазного напряжения выполняется на рабочих клеммах устройства, обозначенных соответствующими техническими символами (L1, L2, L3).

Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.

Для соединения с цепями управления используется вторая интерфейсная группа, состоящая обычно не менее чем из 6 рабочих клемм.

Одной парой контактной группы реле коммутируется цепь катушки магнитного пускателя, а через вторую — цепь управления электрооборудования.

Все достаточно просто. Однако каждая отдельная модель реле может иметь свои особенности подключения.

Поэтому применяя устройство на практике, следует всегда руководствоваться сопроводительной документацией.

Как настроить приспособление

Опять же в зависимости от исполнения, конструкция изделия может оснащаться разными схемными вариантами настройки и регулировки.

Есть модели простые, предусматривающие конструктивно вывод на панель управления одного-двух потенциометров. И есть устройства с расширенными элементами настройки.

Элементы настройки микропереключателями: 1 – блок микропереключателей; 2, 3, 4 – варианты установки рабочих напряжений; 5, 6, 7, 8 – варианты установки функций асимметрии/симметрии

Среди таких расширенных настроечных элементов часто встречаются блочные микропереключатели, расположенные непосредственно на печатной плате под корпусом прибора или в специальной открываемой нише. Установкой каждого из них в то или иное положение создается требуемая конфигурация.

Настройка обычно сводится к тому, чтобы выставить посредством вращения потенциометров или расположением микропереключателей номинальные значения защиты.

Например, для контроля состояния контактов уровень чувствительности разницы напряжений (ΔU) обычно ставят на значение 0,5 В.

Если необходимо контролировать линии питания нагрузки, регулятор чувствительности разницы напряжений (ΔU) настраивают на такое граничное положение, где отмечается точка перехода от рабочего сигнала к аварийному с небольшим допуском в сторону номинала.

Как правило, все нюансы настройки приборов доходчиво описывает сопроводительная документация.

Маркировка устройства контроля фаз

Приборы классического исполнения маркируются просто. На передней или боковой панели корпуса наносится символьно-цифровая последовательность или же обозначение отмечается в паспорте.

Вариант маркировки одного из популярных устройств отечественного производства. Обозначение вынесено на фронтальной панели, но встречаются также вариации с размещением на боковинах

Так, устройство российского производства на подключение без нулевого провода маркируется:

ЕЛ-13М-15 АС400В

где: ЕЛ-13М-15 – наименование серии, АС400В – допустимое напряжение переменного тока.

Образцы импортной продукции имеют маркировку несколько иную. Например, реле серии «PAHA» отмечено следующей аббревиатурой:

PAHA B400 A A 3 C

Расшифровка примерно такая:

  1. PAHA — наименование серии.
  2. B400 – стандартное напряжение 400 В или подключенное от трансформатора.
  3. А – регулировка потенциометрами и микропереключателями.
  4. А (Е) – тип корпуса под монтаж на DIN рейку или в специальный разъем.
  5. 3 – размер корпуса в 35 мм.
  6. С – конец кодовой маркировки.

На некоторых моделях перед пунктом 2 может добавляться еще одно значение. Например, «400-1» или «400-2», а последовательность остальных не изменяется.

Так маркируются аппараты контроля фаз, наделенные дополнительным интерфейсом питания под внешний источник. В первом случае напряжение питания 10-100 В, во втором 100-1000 В.

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е

Реле контроля фаз Шнайдер

Компания Schneider (Шнайдер) считается одним из лучших производителей устройств в сфере электроэнергетики. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.

Преимущества товаров предприятия заключаются в гибкой ценовой политике высоком качестве и специальных условий для покупателей.

Компания производит автоматические выключатели, предохранители, выключатели нагрузки и щитовое оборудование.

Кроме того, на заводе Schneider выпускаются реле, рубильники, розетки, контакторы и многие другие устройства.

К популярным моделям можно отнести реле:

  • Контроля 1-фазного напряжения (от 65 до 260 В и временной выдержкой от 0,1 до 10 с — RM17UBE
  • Контроля 3-фазного напряжения (от 208 до 480 В) — RM17TE
  • Контроля 1-фазного напряжения (от 160 до 280 В, 30-секундная задержка) — EZ9C
  • Контроля 3-фазного напряжения (от 208 до 480 В) — RM17TT00 и другие.

Маркировка устройства

Таблица технических характеристик реле

С целью маркировки контрольных приборов на их передней или боковой панели наносится последовательность из нескольких символов (иногда она указывается только в паспорте). В качестве примера рассматривается прибор российского производства ЕЛ-13М-15 АС400В, рассчитанный на подключение без нулевого провода. Он маркируется следующим образом:

  • ЕЛ-13М-15 –наименование серии;
  • сочетание АС400В – допустимое напряжение.

Маркировка импортных моделей несколько иная. Реле серии «PAHA», имеющее аббревиатуру PAHA B400 A A 3 C расшифровывается более подробно:

  • B400 – рабочее напряжение 400 Вольт.
  • А – тип регулировки.
  • А (Е) – способ крепления (на DIN рейку или на разъем).
  • 3 – габариты корпуса в мм.

Символ «С» означает завершение кодовой комбинации.

Устройство

Само защитное устройство является твердотельным корпусом, в котором объединены два функционала – элемент для контроля уровня напряжения и силовой разъединитель. Реле контроля может изготавливаться со специальными клеммами для фазного подсоединения к распределительному щитку, с вилкой для подключения в розетку, а также в виде удлинителя, к которому можно подключить несколько бытовых приборов сразу. Современные образцы имеют широкий диапазон настроек и мощности для разных целей.

При выборе реле контроля напряжения для однофазной электрической проводки с переменным током необходимо учитывать особенности и преимущества определенного устройства. Приведем пример самых распространенных твердотельных защитных устройств с фазным подключением.

PH-113. Применение PH-113 рассчитано на подключение к однофазной электрической линии с переменным током. Чаще всего PH-113 устанавливают в частных домах, квартирах и общественных местах. PH-113 более оптимальная модель, чем предыдущие конструкции, так как фазное подключение проводится для проводки с сечением 6 мм 2 и с силой тока до 32 ампер. Твердотельный прибор PH-113 имеет циферблат, выводящий текущее напряжение в сети, не занимает много места в распределительном щитке.

Допустимая мощность проводки для PH-113 – 7 000 вольт. Желательно вместе с защитными модулями устанавливать специальные автоматы для защиты контакторов. Имеет 4 независимых режима работы с возможностью произвольно устанавливать минимальный и максимальный уровень допустимого напряжения в сети, регулирование времени задержки срабатывания. Срок службы более трех лет.

Прибор PH-113 пользуется большей популярностью, так как устройства PH-111 и PH-111M рассчитаны на малую силу переменного тока (16-25 ампер). В связи с этим таких модулей нужно ставить больше, что приводит к значительным тратам.

ABB. ABB является высококачественным образцом. Приборы ABB имеют твердотельный корпус, который должен устанавливаться на DIN-рейку. Компания ABB производит множество типов реле для контроля напряжения на линии для постоянного и переменного тока, также они предусматривают подсоединение не только к однофазному кабелю, но и трехфазному. ABB работают в четырех режимах. ABB конструкции также предусматривают установку допустимого диапазона работы прибора, задержку времени срабатывания. Также производство реле контроля для переменного тока может быть рассчитано на 220 вольт в электрической сети и 380.

Продукция ABB имеет доступную цену, хорошее качество и распространено в странах СНГ. Zubr. Твердотельное защитное устройство для контроля напряжения переменного тока. Обычно производится для фазного подключения с высокой скоростью срабатывания. В отличии от ABB не так распространен, однако имеет высокую надежность. Гарантия до 5 лет. Модель Zubr D63t один из самых оптимальных образцов защитного оборудования данного производителя.

Digitop. Также имеет твердотельную конструкцию. Данное реле контроля производится отдельно для номинального переменного и постоянного тока в 16, 20, 32, 40, 50 и 63 ампера. Прибор, рассчитанный на силу тока в 63 ампера, является самым мощным. Его достаточно для установки в любом частном доме.

Как настроить реле напряжения?

Рассмотрим порядок настройки устройства на примере прибора VP-380V. Когда аппарат уже подключен к цепи, нужно подать питание. Затем смотрим на показания дисплея:

  • Пока на прибор не подано напряжение, цифры, высветившиеся на нем, мигают.
  • Появление на дисплее прочерков может свидетельствовать об изменившемся чередовании фаз, или об отсутствии одной из них.
  • Если подключение произведено правильно, а сетевые параметры соответствует норме, по истечении 15 сек происходит замыкание релейного контакта 1-3, и питание начнет поступать на катушку контактора, а затем – в линию.
  • Если экран устройства мигает в течение длительного времени, включения контактора не произойдет. Проверьте подключение – скорее всего, где-то была допущена ошибка.

Убедившись в правильности подключения, можно переходить к настройкам. Рядом с экраном реле имеется 2 настроечных кнопки, на которых нанесены треугольные обозначения.

На одной кнопке вершина треугольника направлена вверх, на другой – вниз. Для установки максимального предела отключения нажмите верхнюю кнопку. В таком положении ее нужно держать 2-3 секунды. В центральной части монитора высветится цифра, соответствующая заводскому уровню. После этого, нажимая кнопки, следует установить нужный верхний предел отключения контрольного устройства.

Нижний предел устанавливается аналогичным образом. Программирование прибора произойдет автоматически, через 10 секунд после окончания настройки. При этом все установленные параметры сохранятся в памяти реле.

Подключение несколько реле контроля напряжения

Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.

С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.

Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.

Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.

Реле напряжения Vp-380 — установка на DIN-рейку

Реле напряжения трехфазное — VP-380V

Реле напряжения (Устройство защиты по напряжению) предназначены для отключения электрооборудования в трехфазной электрической сети с нулевым проводом (220/380В, 50Гц) при возникновении «скачка» напряжения, асимметрии фаз, пропадания фаз, чередования фаз. Что предотвращает их выход из строя и продлевает срок эксплуатации. Прибор незаменим для защиты потребителей при наличии трехфазного ввода на производстве, в гараже, коттедже, доме, даче и тп.. Установка – на DIN-рейку. Устройство защиты постоянно анализирует напряжение в сети, контролирует асимметрию фаз, пропадание и чередование фаз сеть и в случае выхода сетевого напряжения за установленные пределы Реле напряжения отключит нагрузку от сети. Текущее действующее значение фазного напряжения отображается на светодиодных индикаторах устройства. Пользователь устанавливает необходимые верхний и нижний пределы напряжения, допустимое напряжение асимметрии фаз и время задержки включения нагрузки после нормализации напряжения. После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии установленного времени. Задержка включения необходима для систем охлаждения и кондиционирования, в которых неприемлемы кратковременные отключения питания. Основные особенности: • Трехфазное; • Полностью цифровое управление. • Контроль асимметрии фаз. • Контроль пропадания фаз. • Контроль чередования фаз. • Индикация действующего значения напряжения на каждой фазе. • Автоматическое включение нагрузки после нормализации напряжения. • Программируемые значения верхнего и нижнего предела отключения напряжения. • Программируемое значение допустимой асимметрии фаз. • Программируемая задержка на включение. • Модульное исполнение для крепления на монтажный профиль TS-35 (DIN-рейку 35мм).

Богатый перечень наименований, таких как изделие под артикулом Vp-380V, представлен в нашем каталоге. Вы можете оценить также технические характеристики других товаров, например, в нашем каталоге имеется в наличии Программируемое реле времени РВ-2с (суточный режим) — установка на DIN-рейку. Вы можете проконсультироваться с нашими специалистами и принять правильное решение о покупке наиболее подходящего прибора. Для этого у нас созданы все условия: цены на продукцию начинаются всего от 2790.00, в ассортименте огромное разнообразие различных устройств, удобная система оплаты и оперативная доставка.

У нас в наличии еще много функциональных и полезных устройств, среди которых и товар под артикулом Vp-380V.

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Реле контроля пропадания фаз РПФ

Реле контроля и пропадания фаз РПФ с контролем асимметрии фаз. Реле контроля фаз, в данном случае — реле пропадания фазы РПФ — это одно из наиболее простых и надежных устройств для контроля за питанием для трехфазных нагрузок, с целью их защиты от поломки.

РПФ контролирует такие аварийные ситуации как — пропадание одной или нескольких фаз, слипание фаз, перекос напряжений по фазам (асимметрия фаз). Все параметры защиты и временные интервалы срабатывания защиты запрограммированы в энергонезависимой памяти устройства.

Управление защитным отключением 3-фазной нагрузки осуществляется через собственное реле 10А, путем управления питанием внешнего контактора. На DIN-рейку, ширина — 2 модуля.

Назначение и область применения

Реле контроля фаз РПФ — это электронное микропроцессорное устройство, которое используется для защиты трехфазного бытового или производственного оборудования в результате аварийных внештатных ситуаций в сети 380В, которые могут возникнуть как в результате нового монтажа, так и в режиме текущей эксплуатации. Это позволяет спокойно эксплуатировать трехфазное оборудования, зная, что оно не выйдет из строя в самый неподходящий момент.

Как работает реле контроля фаз

Реле контроля и пропадания фаз РПФ работает в режиме текущего контроля 3-фазной сети и в нормальном режиме — подает питание на обмотку внешнего устройства коммутации, через контакты собственного силового реле, находящегося внутри прибора. Как только произошло нарушение параметров питания нашей трехфазной нагрузки, происходит размыкание питания на внешний контактор, который аварийно отключает наше оборудование.

Какие параметры контролирует РПФ

Реле пропадания фазы РПФ — контролирует основные характеристики питающей сети 380В, которые могут привести к следующим последствиям:

  • пропадание одной или нескольких фаз — может привести к выходу из строя большую часть трехфазного оборудования, в особенности электродвигатели, входящие в состав большого количества оборудования 380В
  • слипание фаз — может вывести из строя абсолютное большинство электрических устройств
  • перекос напряжений (асимметрия) по фазам — может привести к неправильному эксплуатационному режиму работы и вследствие чего перегрев обмоток электродвигателей и трансформаторов вплоть до выхода из строя

Краткие технические характеристики РПФ

  • Контроль наличия всех трех фаз – есть
  • Контроль «слипания» фаз – есть
  • Контроль асимметрии фаз – есть
  • Допустимый перекос напряжений по фазам – 45 вольт
  • Время защитного отключения – 2-6 сек.
  • Время повторного включения (автовозврат) – 10 сек.
  • Номинал собственного исполнительного реле – 10 А
  • Размер на din-рейке — 2 модуля

Подробнее — во вкладке «характеристики» и в — инструкции по эксплуатации реле пропадания фаз РПФ.

Достоинства и недостатки

Достоинства:

  • Высокое качество и надежность
  • Простое в установке и подключении
  • Предустановленные заводские настройки
  • Низкая стоимость в сравнении с более сложными

Гарантия: 24 мес.

Тип прибора
Трехфазная защита 380В на DIN-рейку в РЩ
Технические характеристики
Максимальный ток активной нагрузки, А 10 (управление контактором)
Максимальная мощность нагрузки, Вт 2200 (обмотка контактора)
Рабочее напряжение прибора, В 380 В, линейное ~40-430, 50 Гц
Функция контроля пропадания одной или нескольких фаз есть
Функция контроля слипания фаз есть
Функция контроля асимметрии (перекоса) фаз есть
Асимметрия фаз (фиксированная) Uасимм, В 45
Время задержки отключения при пропадании фазы, сек 2
Время задержки отключения при «слипании» фаз, сек 2
Время задержки отключения при асимметрии фаз, сек 6
Время задержки включения при нормализации характеристик, сек 10
Энергонезависимая память настроек да
Режимы работы
Количество режимов скорости работы 1 (один)
«Стандартный» режим быстроты срабатывания есть (по умолчанию)
Задержка отключения при обрыве или «слипании» фаз, сек 2
Защитное отключение при асимметрии фаз (фиксированное), сек 6
Вес, размеры, энергопотребление
Габаритные размеры (Д х Ш х В), мм 90х35х63
Вес, кг 0,090
Ширина на DIN-рейке, модулей по 17,5 мм 2
Потребляемая мощность (не более), Вт 0,5
Защита и гарантия
Степень защитного исполнения IP20
Гарантия 24 мес.
