Схема пожарной сигнализации: основные элементы и установка охранных датчиков

Содержание

Тепловые точечные извещатели

В таблице 2 приведены радиусы зоны контроля теплового точечного извещателя для разных высот контролируемого помещения (п. 6.6.15). Значения радиусов определены таким образом, что сохраняется возможность расстановки извещателей на расстояниях, определенных в СП5.13130.2009 . Например, для тепловых точечных извещателей в помещениях высотой до 3,5 м включительно радиус R = 3,55 м. Исходя из этой величины, при расстановке извещателей по квадратной решетке по формуле (1) максимальное расстояние между извещателями равно L= √ 2R=5,02 м, расстояние от стены 2,51 м (рис. 11).

Таблица 2. Радиус зоны контроля теплового извещателя

Высота помещения, м	R, м	L, м
До 3,5 включ.	3,55	5,02
Св. 3,5 до 6,0 включ.	3,20	4,52
Св. 6,0 до 9,0 включ.	2,85	4,03

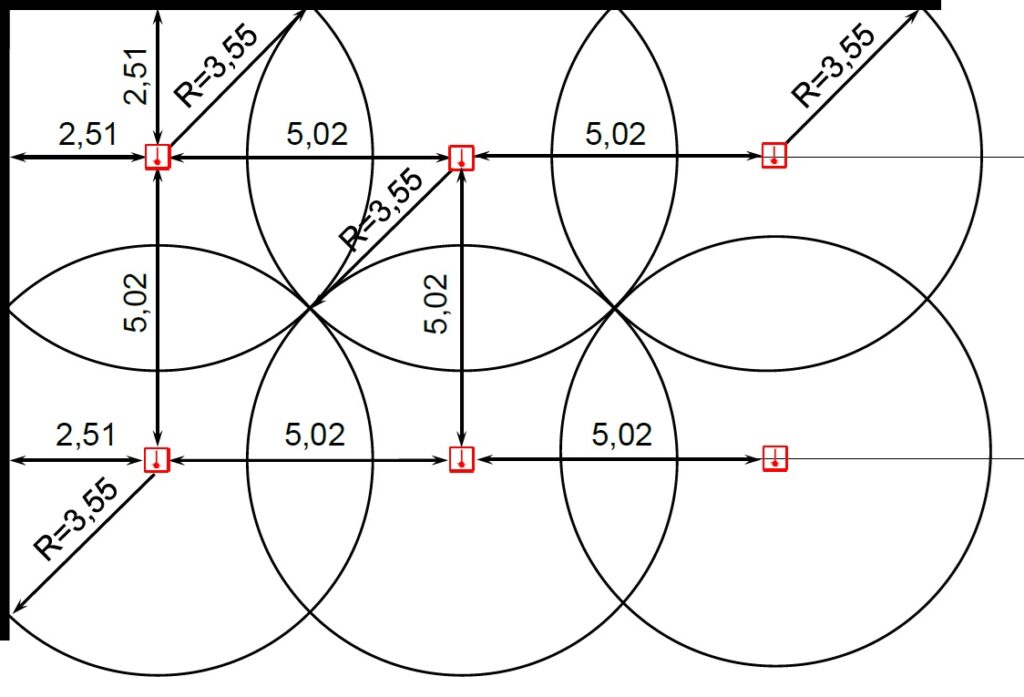

Рис. 11. Расстановка тепловых извещателей по квадратной решетке

В помещениях с большими площадями также может использоваться расстановка по треугольной решетке с расстояниями между извещателями в ряду равными √3R , между рядами – 1,5R со сдвигом рядов на полшага, расстояние от стены R/2. При радиусе 3,55 м расстояния между извещателями в ряду равны 6,15 м, между рядами – 5,32 м, расстояния от стены равны 1,77 м (рис. 12).

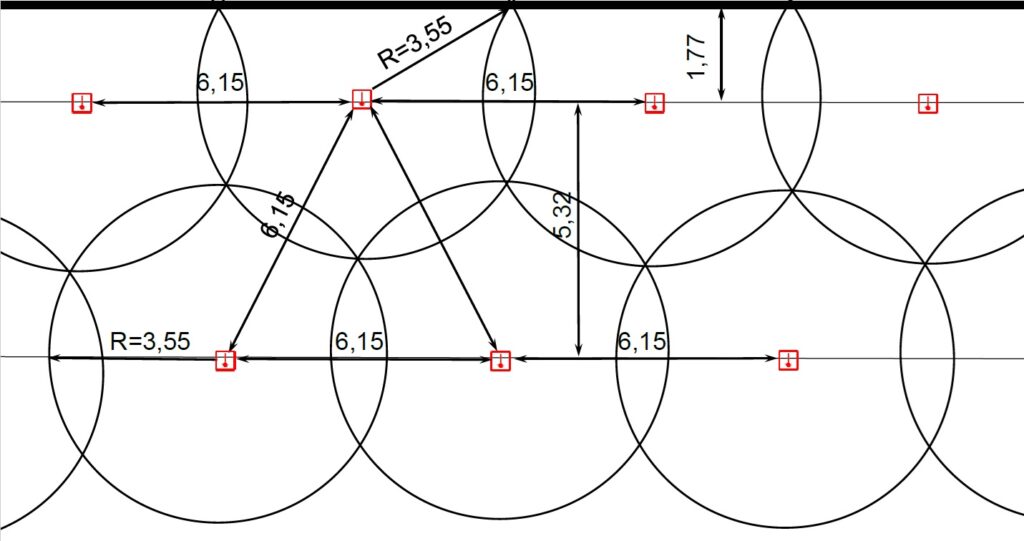

Рис. 12. Расстановка тепловых извещателей по треугольной решетке

Правила разработки проекта

Проект разрабатывается в соответствии с тем фактом, что система является важным моментом относительно обеспечения безопасности объекта и сохранности имущества. Создание пожарной сигнализации — задача довольно сложная. Установка имеет достаточно серьезные требования. Именно поэтому устанавливать ее должны люди, обладающие опытом и хорошо разбирающиеся в технических особенностях оборудования.

Пожарные проекты

Проекты, как правило, состоят из смет, которые представляют информацию относительно комплексов, которые являются автоматизированными, а также из чертежных элементов.

Архитектура и согласования

Проект пожарной сигнализации должен обязательно учитывать особенности планировки помещения и общую площадь

Кроме того, нужно брать во внимание количество сотрудников и разновидности конструкций. Для разработки системы нужно учесть все самые важные факторы относительно планировки

Поэтапные инструкции монтажа

Монтаж извещателя

Нужно первым делом составить четкий план с учетом планировки помещения. Схему нужно детально проверить. Расстояние, на котором будут располагаться датчики друг от друга, должно быть приличным и соответствовать требованиям. Если установка будет произведена за натяжную конструкцию, нужен отдельный каркас. В этом случае лучше воспользоваться тросом. Если потолок натяжной, лучше воспользоваться термокольцом. После установки датчика на место работа системы проверяется. Можно для этого воспользоваться спичкой, проведенной вдоль прибора. Если система установлена правильно, датчик сработает.

По какому принципу работает система пожарной сигнализации

Схема устройства ОПС

Благодаря тому, что был установлен программно-аппаратный диспетчер, вы всегда увидите очаг возгорания на плане объекта. Если был установлен на сигнализации полуавтоматический режим, то после того, как от неё поступит тревожный сигнал, служба охраны должна включить систему оповещения персонала о возгорании и при этом активировать визуальные, голосовые, а также речевые сообщения.

Когда подтвердится пожарная тревога в здании, основной сигнал передаст в СКУД — систему «сообщение» и тем самым приведёт все элементы сигнализации в режим срочной эвакуации персонала. Также сигнал поступит в систему управления разными инженерными сетями строения, после чего они перейдут в режим работы пожарной опасности.

Пожарное устройство, работающее в автоматическом режиме, выполняет такие функции:

Выявление зоны возгорания;
Обнаружение очага после 2-х разового подтверждения от момента регистрации;
Контроль неполадок сети на короткое замыкание, а также обрыв с привязкой до плана здания;
Обнаружение очага на изначальной стадии;
Управление разными блоками с выведением полученных результатов на АРМ диспетчер;
Просмотр противопожарного состояния площадей строения на детальном, а также общем плане, которые отображаются на пульте диспетчера в текстовом и графическом формате.

Управление слаботочными исполнительными устройствами.

Слаботочные исполнительные устройства могут быть с контрольным входом и входом питания.

1. Устройства управления с контрольным входом.

Контроллеры лифтов, дверей, эскалаторов, вентсистем, блоки музыкальной трансляции — все они имеют слаботочные входы внешнего управления по сигналу «Пожар».

Такой вход сам является шлейфом с контролем тока. Поэтому согласовать контролируемые цепи друг с другом проблематично.

Тут на практике часто применяют в качестве управляющего устройства контакты реле без контроля или контакты «УК-ВК», подключенного к выходу с контролем.

Правильно было бы согласовывать вход устройства управления и контролируемый управляющий выход при помощи встречного включения по питанию, диода или делителя из резисторов.

Но не всегда это возможно, безопасно и нет никаких рекомендаций по осуществлению такого.

К тому же у устройства управления сигнал отключения в большинстве случаев нормально замкнутый и при потере целостности цепи управлении устройство все равно отключиться.

Контроля на короткое замыкание (КЗ), если применить сухие контакты реле, не будет: если провод управления будет пережат с созданием КЗ — то управляющий сигнал в виде разрыва цепи не достигнет цели.

Гипотетически кабель отключения эскалатора может быть пережат при закрытии эскалатора.

Но не будем параноиками: и релейный модуль и устройство управления находятся в одном шкафу.

2. Устройство управления с входом напряжения.

В качестве таких устройств выступают устройства, которые включаются подачей на них питания: табло, световые и звуковые оповещатели, шкафы управления насосами и вентиляторами, низковольтные клапана побудительных систем пожаротушения, активные речевые оповещатели, пиропатроны пожаротушения.

Управление такими устройствами одно удовольствие.

Применяем пусковой блок, на выходах которого появляется напряжение при включении. Просто и удобно правильно и дорого.

Пожарная сигнализация Болид

Адресная система пожарной сигнализации Болид – совокупность технических, электронных средств противопожарной безопасности, которые связывает между собой кабель для адресных систем пожарной сигнализации. Программное обеспечение (кдл схема) устанавливает алгоритм взаимодействия контрольных устройств и приемно-контрольного пульта, передачу тревожного сигнала пульту охранной службы.

Пожарная сигнализация Болид осуществляет:

Круглосуточный контроль за объектом, территорией, помещением при помощи камер видеонаблюдения;
Прием, анализ, отслеживание информационных сигналов датчиков, принятие решения об изменении состояния контрольных устройств;
Оповещение при неисправности внутри системы;
Определение точного месторасположения очага воспламенения по индивидуальному адресу датчика, реагирующего на определенный признак появления пожара: задымление, повышение температуры, появление угарного газа;
Автоматическое включение звукового, светового извещения о пожаре для своевременной эвакуации персонала4
Автоматическое включение средств пожаротушения при достоверном определении воспламенения, задымления пространства;
Передачу тревожного сигнала на пульт охранной службы для своевременного реагирования;
Оповещение владельца объекта об экстренной ситуации.

Виды:

Gsm-сигнализация. Передает тревожный сигнал владельцу объекта на мобильный телефон посредством канала мобильной связи.
«Болид-Орион». Оборудована защитой от ложных срабатываний, опцией распознавания двойного срабатывания датчиков, которые объединяет общий кабель для адресных систем пожарной сигнализации.
Беспроводная схема контролируется мобильным телефоном с установленной программой, пультом дистанционного управления или приемно-контрольным пультом.
Радиоканальная. Не требуется кабель для адресных систем пожарной сигнализации. Передача данных производится по радиоканалу (2405-2480 МГц). Внутри помещений допускается расстояние 60 м от передатчика до контрольного устройства, на открытом пространстве расстояние составляет до 1500 м.

Принцип работы

Система пожарной сигнализации функционирует на основе поочередного опроса всех датчиков и выявления факта срабатывания одного из них в случае с пороговыми системами либо изменения параметров среды в случае с адресно-аналоговыми системами. Пороговые системы при срабатывании датчика обрывают весь шлейф, что сигнализирует о наличии очага возгорания в зоне расположения данного шлейфа. Активация орошения в зоне задымления происходит в автоматических системах пожаротушения после получения соответствующего сигнала, который также подает сигнал тревоги и посылает вызов на центральный пульт.

Куда звонить, если установить причину не удалось

Если вы произвели все действия, описанные выше, но они не дали результатов, и ПС с завидной регулярность продолжает выдавать ложные сигналы о возгорании, то необходимо обратиться в компанию, которая обслуживает вашу ПС (в договоре должен быть указан контактный телефон компании).

Если пожарная система была установлена самостоятельно (это не редкость в нашей стране, богатой народными умельцами и «золотыми руками»), то следует вызвать мастера, разбирающегося в данной модели противопожарной сигнализации. Найти его не сложно, на просторах интернета полно сайтов, предлагающих подобного рода услуги.

Ограничители импульсных напряжений (ОИН) ОИН1, ОИН2

ОИН1, ОИН2

РМЕА 656111.011 ТУ Предназначены для защиты электрооборудования и бытовых приборов от грозовых и импульсных перенапряжений. ОИН1 — без индикатора рабочего состояния; ОИН2 — с индикатором рабочего состояния.

Нормативно-правовое обеспечение

Отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», других стандартов и ПУЭ».
Отвечает требованиям к защите от перенапряжений по ГОСТ Р 50571.19

Функциональные возможности

ОИН1 — ограничитель импульсных напряжений моноблок с варистором; по заказу световой индикатор наличия напряжения сети. ОИН2 — ограничитель импульсных напряжений моноблок с варистором, световой индикатор рабочего состояния, световая индикация напряжения сети.

Конструктивные особенности

Ограничитель импульсных напряжений (ОИН) обеспечивает:

Максимальное длительное рабочее напряжение 275 В частотой 50 Гц
Рабочий потребляемый ток при напряжении 275 В не превышает 0,7 мА
Выполнен в виде унифицированного модуля шириной 17,5 мм для монтажа на рейке 35/7мм
Выдерживает воздействие импульсов комбинированной волны с напряжением разомкнутой цепи 10,0 кВ и с током короткозамкнутой цепи 5 кА
Обеспечивает защиту оборудования от импульсного перенапряжения категории II по ГОСТ Р 50571.19-2000 (уровень напряжения защиты 2,0 кВ)
Выдерживает без повреждений воздействие временного перенапряжения 380 В
Классификация по тепловой защите: ОИН1 и ОИН2 — без тепловой защиты.
Классификация по наличию индикатора состояния: ОИН1 — без индикатора; ОИН1С (по дополнительному заказу) — со световым индикатором наличия напряжения сети; ОИН2 — со световым индикатором рабочего состояния.
Классификация по ремонтопригодности: ОИН1 и ОИН2 — моноблочные (неремонтируемые в условиях эксплуатации).
Допускает присоединение проводников сечением от 4 до 16 мм

Наименование характеристики	Значение параметров
Номинальное напряжение питающей сети, В	220
Номинальный разрядный ток, кА	5; 10; 20
Максимальный разрядный ток, кА	12,5; 25; 50
Остаточное напряжение при номинальном токе не выше, В	2000
Класс испытаний по ГОСТ Р 51992	II
Степень защиты, обеспечиваемая оболочками	не ниже IP20
Температура окружающего воздуха, С	от -45 до 55
Габаритные разметы, мм	80 x 17,5 x 65,5
Масса, не более, кг	0,12
Гарантийный срок эксплуатации, лет	3

www.energomera.ru

Что такое ложное срабатывание?

Согласно п. 6.1.1. СП 484.1311500.2020 новый свод правил ставит перед проектировщиками СПС две основные, но взаимоисключающие задачи:

своевременное обнаружение пожара;
достоверное обнаружение пожара.

С одной стороны, чем раньше произойдет обнаружение пожара, тем лучше. С другой – спешка вряд ли обеспечит требуемую вероятность достоверного обнаружения.

В п. 6.1.3. СП 484.1311500.2020 новый СП устанавливает требования по обеспечению достоверности обнаружения пожара. Достоверность обнаружения должна достигаться комплексом следующих мероприятий:

выбором типов пожарных извещателей;
выбором алгоритма принятия решения о пожаре;
защитой от ложных срабатываний.

Становится понятным, что борьба с ложными срабатываниями входит в список основных задач при проектировании СПС.

Это впервые появившееся в отечественной нормативной документации определение не дает в полной мере ответов на все вопросы. Попадают ли сюда срабатывания СПС как по преднамеренным, так и непреднамеренным причинам, вовсе не связанные с работой самой СПС? Курение, пыльные строительные работы? А если люди создают такие условия, что СПС не может не отреагировать, и тогда происходит ложный запуск исполнительных устройств пожарной автоматики?

Несмотря на то что основные причины ложных срабатываний уже были многократно проанализированы, позволю себе еще раз их привести:

Нарушение противопожарного режима (курение в неположенных местах).
Наличие пыли или тумана (пара) в контролируемых с помощью извещателей пожарных дымовых оптико-электронных точеных (ИПДОТ) помещениях.
Неправомочные действия при использовании ручных пожарных извещателей (ИПР).
Низкая защищенность от электромагнитных наводок: а) воздействие на линии связи; б) несоответствие степени защищенности по электромагнитной совместимости (ЭМС) применяемых технических средств для конкретных помещений, в которых они устанавливаются; в) ошибки в применяемых технических решениях.
Отсутствие технологических крышек на ИП во время проведения строительно-ремонтных работ.
Несвоевременное проведение ТО ИП.

Состав и средства охранно-пожарной сигнализации

Технические средства охранно-пожарной сигнализации достаточно разнообразны. В состав современной ОПС входят следующие средства и компоненты.

Датчики и тревожные извещатели, предназначение которых состоит в реакции (автоматическом срабатывании) на заданное тревожное событие. Они бывают инфракрасные, вибрационные, оптические, вибрационные и т.д.
Линии связи – проводные и беспроводные, в том числе через сеть Интернет;
Приемные и контрольные устройства (ПКП, «контроллеры») – предназначение этого средства ОПС состоит в получении и обработке по заданным алгоритмам работы сигналов, поступающих от датчиков и управление исполнительными устройствами, то есть включение и выключение датчиков, если они сработали ложно, включение оповещения и т.д.
Исполнительные устройства – их предназначение выполнить заданную работу. Это означает – подать сигнал, произвести дозвон по телефонам спасения, активировать другие системы, например, пожаротушение или дымоудаление.

Разновидности систем охранно-пожарной сигнализации

Разновидностей ОПС в настоящий момент применяется также довольно много. По принципу действия их можно разделить на 3 основные категории:

Неадресные (аналоговые) системы охранно-пожарной сигнализации, сегодня применяются в основном на небольших объектах, сигнал при срабатывании одного датчика подается по всему кабелю;
Адресные ОПС позволяют определить места возгорания или нарушения периметра по протоколам коммуникации, бывают опросными и не опросными;
Комбинированные системы ОПС – наиболее распространенные благодаря универсальности цены средств и компонентов.

Сотрудники ООО «Гефест-Аларм» имеют большой опыт в деле проектирования и установки систем и средств охранно-пожарной сигнализации, можем внедрить и поможем согласовать в контролирующих органах любые ОПС на различных по масштабу объектах. Все необходимые для проведения таких работ допуски, предлагаем гарантийное и послегарантийное обслуживание.

Для получения дополнительной информации звоните по указанным на странице телефонам + 7 495 142-24-03 или + 7 901 763-62-73, напишите на почту info@gefestalarm.ru .

Точечные дымовые извещатели

Радиусы зоны контроля дымового точечного извещателя для разных высот контролируемого помещения приведены в таблице 1. Значения радиусов определены таким образом, что сохраняется возможность расстановки извещателей на расстояниях, определенных в СП5.13130.2009 . Расстояние между извещателями L при расстановке по квадратной решетке исходя из радиуса зоны контроля R вычисляется по формуле: L= √ 2*R

Результаты вычислений величины L приведены в таблице 1. Например, для дымовых точечных извещателей в помещениях высотой до 3,5 м исходя из радиуса R = 6,4 м максимальное расстояние между извещателями L = 9,05 м (рис. 2), а не 9 м.

Таблица 1. Радиус зоны контроля дымового извещателя

Высота помещения, м	R, м	L, м
До 3,5 включ.	6,40	9,05
Св. 3,5 до 6,0 включ.	6,05	8,55
Св. 6,0 до 10,0 включ.	5,70	8,08
Св. 10,0 до 12,0 включ.	5,35	7,56

Рис. 2. Расстановка дымовых извещателей по квадратной решетке

Очевидно, может использоваться произвольная расстановка извещателей, наиболее интересна расстановка по треугольной решетке. При радиусе зоны контроля 6,4 м расстояния между извещателями в ряду увеличиваются до 11,08 м, расстояния между рядами – до 9,6 м (рис. 3). Из теории укладок и покрытий следует, что для двумерного случая круги, центры которых образуют решетку в виде равносторонних треугольников, обеспечивают максимальную плотность покрытия . Т.е. для защиты данной площади при расстановке извещателей по треугольной решетке требуется минимальное их количество. Действительно, если при расстановке по квадратной решетке на каждый извещатель приходится квадрат размером 9,05 м х 9,05 м, площадь которого равна 81,9 м2, то при расстановке извещателей по треугольной решетке на каждый извещатель приходится шестигранник с площадью 106,4 м2, что в 1,3 раза больше. В общем случае для треугольной решетки расстояния между извещателями в ряду равны √3R, между рядами – 1,5R со сдвигом рядов на полшага, расстояние от стены равно R/2.

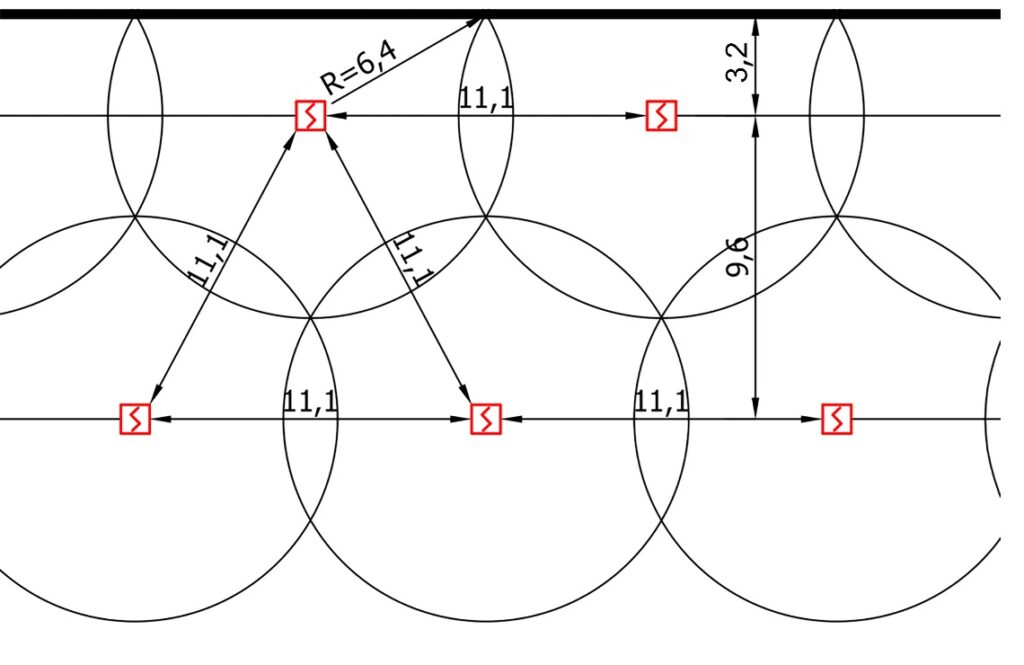

Рис. 3. Расстановка дымовых извещателей по треугольной решетке
