Технические характеристики и область применения силового кабеля ввг

Срок службы кабеля ВВГ

Считается, что срок службы кабеля ВВГ достаточно длинный. Однако всё зависит от того, является он результатом производства по ГОСТ или соблюдения ТУ.

Кабель, произведенный по требованиям ГОСТ, имеет срок службы до 30 лет.

Аналогичные провода, изготовленные по техническим условиям, имеют официально заявленный срок службы 10 лет.

Также определяющее значение ещё играют и условия использования. Например, пребывание во влажном помещении, постоянное воздействие слишком высоких или низких температур тоже может негативно влиять на срок службы провода, соразмерно уменьшая его.

Период эксплуатации приобретаемого в магазине кабеля также будет напрямую зависеть от условий его хранения.

К сожалению, если они не соблюдались, то кабель может оказаться либо совсем нерабочим, или же сильно вас разочарует.

Допускается размещение кабеля на специальных барабанах или же площадках в открытом виде.

Если хранение осуществляется в помещениях закрытого типа, то срок составит около 30 лет. На открытом воздухе или в помещении открытого типа срок уменьшается до 20 лет.

Если провод изготавливался в соответствии с техническими условиями, необходимо делать запрос на производство в случае приобретения большой партии. Вероятнее всего, информация, указанная в документации, не самая детальная, а значит, не может полностью приниматься как достоверная.

Разновидности кабеля ВВГ

• ВВГ —  медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
• ВВГ-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
• ВВГнг — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
• ВВГнг-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
• ВВГнг-ls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении
• ВВГнг-Пls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении

Кабель и провод ВВГнг(А), ВВГнг(А)-LS, ВВГнг(А)-FRLS

Маркировка и цвет кабеля, виды провода

Пример: Кабель 3х жильный ВВГнг:

• красная/черная/серая/коричневая/белая жила-(L)ФАЗА,
• голубая или синяя жила-(N) НОЛЬ,
• желто-зеленая жила — (PE)Заземление.

Кабель ВВГп, ВВГнгП очень востребован, он используется в гражданском и жилом строительстве, ремонте домов, квартир, офисов, котеджей. 1,5 и 2,5 наиболее популярные сечения кабеля так как 1,5 в основном используется для подключения линий освещения ,а 2,5 для линий розеток в домах и квартирах. По количеству жил наиболее востребованный кабель с 3-х жильный, так как сейчас в новых многоэтажных домах, котеджах используют систему заземления TN-S.

Кабель ВВГп, ВВГнгП произодится в 2-х, 3-х, 4-х, 5-и жильном исполнении, номинальным напряжением 660/1000В. (А) в обозначении кабеля -это степень пожаробезопастности ПРГП-1.

Расшифровка аббревиатуры и модификации

Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:

• В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
• В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
• Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.

Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.

Существует целый ряд модификаций пластиковой изоляции:

• ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. (пнг – плоский негорючий)
• ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
• ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
• ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.

Watch this video on YouTube

Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.

Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.

Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:

• пнг — плоский, негорючий;
• 3 – количество токопроводящих жил;
• 2,5 – площадь сечения проводов;
• +1 – добавочный провод заземления в кабеле.

Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.

Где применяется кабель ВВГнг и NYM – особенности монтажа

Изоляция в ВВГ выполнена с поливинилхлорида, без особых добавок, а значит, горение при одиночной прокладке такого кабеля не распространяется.

Запрещается групповая прокладка ВВГ, когда несколько кабелей прокладывают пучком (допускается укладка кабеля пучком, если каждый проводник помещен в своей гофре).

NYM – жилы данного кабеля имеют изоляцию с поливинилхлорида, которая не горит. Наружная оболочка также выполнена с ПВХ. Каждая жила проводника помещена в резину, наполненную слоем мела. Примечательно, что внешняя изоляция кабеля больше всего подвержена воздействию УФ лучей, чего не сказать об оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытой местности, где проводник постоянно будет подвергаться воздействию солнечных лучей.

Часто продавцы, особенно на рынках, чтобы продать свою продукцию быстрее, позиционируют NYM как кабель, который «имеет 3-ную изоляцию». Тем не менее, это чистый обман: резина, наполненная слоем мела – это не совсем изоляция.

Согласно требованиям пожарной безопасности, NYM кабель можно прокладывать внутри помещения только по отдельности (одиночно). Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг (А)-LS.

Не следует путать пучок одиночных NYM каждый в своей гофре которые идут по потолку или стене. Такой способ прокладки в отличие от групповой укладке без гофры не считается пуском. Зачастую электрики именно так обходят запрет на групповую прокладку кабеля данной марки.

В изоляции ВВГнг и NYMнг имеется комплекс специальных добавок, за счет чего такие проводники можно прокладывать вместе, пучками – с сохранением условия не горения. Как правило, такой тип монтажа кабелей используется при оборудовании электропроводки дома.

ВВГнг-ls, NYMнг-ls («low smoke» — выделяющий мало дыма) помимо прочих преимуществ кабелей, о которых было сказано ранее, имеет низкое выделение газа и дыма в случае возгорания

Это важно, так как при горении ПВХ выделяется много токсичных веществ, которые пагубно сказываются на здоровье человека

Если обратить внимание на буквы в скобках (А), (В) и прочие, то они означают категорию огнестойкости по ГОСТ Р МЭК 60332. Для обустройства домашней проводки применяется кабель категории А (например, ВВГ(А)нг-ls)

Итак, что лучше кабель NYM или ВВГнг? Некоторые специалисты утверждают, что для обустройства открытой проводки лучше всего применять именно ВВГнг(А)-LS. Скрытая проводка обычно выполняется с использованием NYMнг(А)-LS. Тем не менее, в том или ином случае оба проводника можно приспособить для потребностей своего дома. Допустим, NYM можно скрыть в металлической трубке, чтобы его внешняя изоляция не повредилась воздействием ультрафиолетовых лучей.

За счет того, что NYM характеризуется высокой пластичностью, его можно без проблем укладывать в пазы, а значит – это идеальный вариант для скрытой проводки. ВВГ или NYM имеют сертификаты, оформленные согласно требованиям пожарной безопасности, электрической безопасности ТР ТС 004/2011. Производство кабеля ВВГнг(А)-LS осуществляется для промышленных целей в соответствии с ГОСТ 31996-2012.

ВВГ используется при прокладке линий с одним кабелем, в помещениях, электрических подстанциях. Отвечая на вопрос, какой кабель использовать NYM или ВВГ для прокладки в земле, отметим, что ни один из этих проводников для указанного типа монтажа не пригоден. Для укладки кабеля в земле нужно, чтобы проводник имел дополнительную обшивку. Для траншей годится кабель ВБШв, если влажность грунта не превышает 14%.

Назначение, область применения, маркировка

Силовой провод ВВГ применим для монтажа линий электропитания, как с наружной части зданий, так и во внутренних помещениях.

Изображение разновидностей силового кабеля с двумя и тремя токоведущими жилами

Области применения:

• линии электростанций;
• для установки освещения в сухих и влажных средах;
• специализированных установках.

ВВГ кабели подлежат обязательной сертификации.

Таблица 1. Технические особенности

Номенклатура и техническое описания проводов закладываются в их маркировочные знаки.

Таблица 2. Расшифровка буквенного обозначения

После букв в маркировке присутствуют цифры, которые говорят о количестве жил в проводнике. Рядом с символом размера сечения указывается параметр, обозначающий форму и вид:

• О – имеющие одну проволоку;
• М – многопроволочные;
• С – секторные;
• К – круглые.

Таблица 3. Пример маркировки ВВГ кабеля

Если конкретная модель имеет все жилы одного сечения, то она в маркировке не отображается, также отсутствует информация, если диаметр жилы менее 16 мм2. Плоская разновидность – после типа провода указывается обозначение «П» (ВВГ-П).

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

• моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
• изоляция из ПВХ, не поддерживающего горение;
• скрутка из двух-пяти жил;
• заполнение в виде негорючего поливинилхлоридного пластиката;
• ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
• двухжильные кабели выпускаются с проводниками одинакового сечения;
• если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

• эксплуатационный срок – до 30 лет;
• максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
• максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
• максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Конструкция

Кабель ВВГнг, технические характеристики которого рассчитаны на создание электропитающих сетей низкого напряжения, содержит от двух до пяти скрученных в сердечник медных жестких или гибких жил с одинаковым сечением, которые находятся под общей защитной оболочкой. Улучшение массогабаритных параметров достигается формированием гибкой жилы из проволок с секторной формой поперечного сечения. Функции изоляции проводов выполняет кабельный ПВХ-пластикат с характеристиками, доработанными под достижение необходимых противопожарных свойств.

В части технических характеристик кабеля ВВГнг ls обеспечено полное соответствие аналогу, исключение составляют только заметно улучшенные противопожарные свойства. За счет применения для изготовления изолирующих покрытий специальных компаундов подобные провода могут без ограничений прокладываться в помещениях с постоянным пребыванием людей. При воздействии пламени на кабель ВВГнг ls оболочка не дает густого непрозрачного дыма (ls представляет собой аббревиатуру от low smoke, то есть малодымный), что заметно улучшает условия эвакуации при возникновении чрезвычайной ситуации.

Монтаж кабеля существенно облегчается тем, что его токоведущие жилы имеют одноцветную изоляцию контрастных цветов. Провод заземления отличается от других тем, что его изоляция окрашена стандартными желто-зелеными цветами.

Термические параметры кабеля улучшаются введением поясной изоляции сердечника из двух слюдосодержащих лент.

Общая защитная оболочка традиционной круглой формы поперечного сечения с жилами сечения 1,5 – 2,5 квадратных миллиметра имеет диаметр примерно 8 мм.

Технические характеристики

Кабель КВВГ можно использовать в установках 660 Вольт и 100 Гц частотой переменного напряжения. Максимальное напряжение установок постоянного тока – 1000 В. Испытание проводника проводят при 2500 В. КВВГ можно вводить в эксплуатацию при температурах окружающей среды от -50 до +50 градусов Цельсия. Предельно допустимая температура составляет –70 градусов Цельсия.

Важно! Рассматриваемую марку кабеля нельзя подвергать механическому воздействию и нагрузкам, при прокладке нужно заблаговременно учесть все факторы, которые могут привести к провисаниям, колебаниям, продольному растяжению и прочему. При соблюдении этих условий срок службы КВВГ, проложенного в тоннеле, в гофре или канале – 25 лет, а на открытом воздухе и помещениях с повышенной влажностью и другими вредными факторами – 15 лет. Характеристики кабеля КВВГ, о которых вы должны знать:. Характеристики кабеля КВВГ, о которых вы должны знать:

Характеристики кабеля КВВГ, о которых вы должны знать:

• Нормальное сопротивление изоляции кабеля если она полиэтиленовая – 300 МОм, ПВХ – 6 МОм.
• Толщина изоляции от 0,6 до 0,8 мм, зависит от площади сечения жил (чем больше – тем толще).
• Строительная длина КВВГ равняется 150 метров, но встречается и в бухтах с другим количеством кабеля.
• Размерный ряд от 0,75 мм2 каждой из жил до 10 мм2, от 4 до 61 жилы.

Кабеля с площадью сечения проводников до 1,5 мм2 могут содержать максимальное количество жил – 61. Ну а в случае с сечениями 4-6 мм2 – от 4 до 10. Отдельные производители могут производить КВВГ и с двумя жилами по 0,5 мм2 и другие.

Вес линии зависит как от диаметра проводников, так и от их количества. Ниже расположена таблица, где в первой колонке количество жил и их сечение, во второй размеры по наружному диаметру КВВГ, в третьей – вес (кг на км).

Характеристики кабелей ВВГ

Описание таких изделий целесообразно начать с расшифровки их аббревиатуры. Рассмотрим ее на примере кабеля ВВГ 2х4. Расшифровка кабеля ВВГ:

• первая буква «В» соответствует ПВХ изоляции кабельных жил,
• вторая «В» — ПВХ изоляции оболочки,
• буква «Г» означает отсутствие защитных покровов,
• а цифры 2х4 – соответственно количество жил и их сечение.

Продолжим знакомиться с техническими характеристиками кабеля ВВГ, он имеет несколько (от одной до 5) отдельных медных жил, которые покрыты изоляцией. Если количество таких жил больше 2, то все они могут иметь одинаковый диаметр либо одна из жил, предназначенная для нулевого или заземляющего проводов, может иметь несколько меньшее сечение.

В качестве материала изоляции при изготовлении кабелей ВВГ применяют поливинилхлоридный пластикат или, сокращенно, ПВХ. Этот материал представляет собой разновидность пластмассы, которая отличается высокими диэлектрическими свойствами, устойчивостью к воздействиям агрессивных химических веществ и низкой горючестью. Существуют модели кабелей, изоляция которых изготовлена из ПВХ пластиката, обладающего улучшенными свойствами:

• Пониженной горючестью (ВВГнг).
• Пониженным дымо- и газовыделением.

Жилы могут выпускаться в цельном (однопроволочном) и в многопроволочном варианте. Кроме того, различают кабели ВВГ с круглыми и секторными (сегментными) сечениями медных жил.

Сечение каждой отдельной жилы зависит от их назначения и мощности питаемых потребителей. Линейка кабелей ВВГ предусматривает модели, сечение жил которых варьируется от 1,5 до 240 мм2. В зависимости от диаметра и количества жил варьируется и вес кабеля ВВГ.

В зависимости от функционального предназначения, необходимого сечения и места прокладки, могут быть использованы кабели ВВГ различного диаметра, выполненные в разных вариантах: плоские, негорючие и т. д.

Существуют такие варианты их маркировки:

1. ВВГ. Универсальный вариант.
2. АВВГ. С алюминиевыми жилами.
3. ВВГнг. Негорючий.
4. ВВГ-П и ВВГнг-П. Плоский и, соответственно, негорючий плоский.
5. ВВГз. Заполненный. Имеется в виду, что между изолированными жилами находится дополнительный диэлектрический наполнитель.

При прокладке любой кабельной линии возникает необходимость в изгибах и поворотах токоведущих проводов. Для того чтобы обеспечить максимальную надежность и долговечность такой электрической сети, необходимо придерживаться четко определенных требований к максимальному радиусу изгиба ее проводников. Для марки ВВГ этот параметр составляет от 7,5 до 15 его диаметров.

Способы прокладки кабеля

Обустройство скрытой проводки предполагает прокладку проводов в специально подготовленных штробах. Однако часто возникает необходимость в закреплении кабеля на стене открытым способом. Для этого необходимо использовать специальный крепеж.

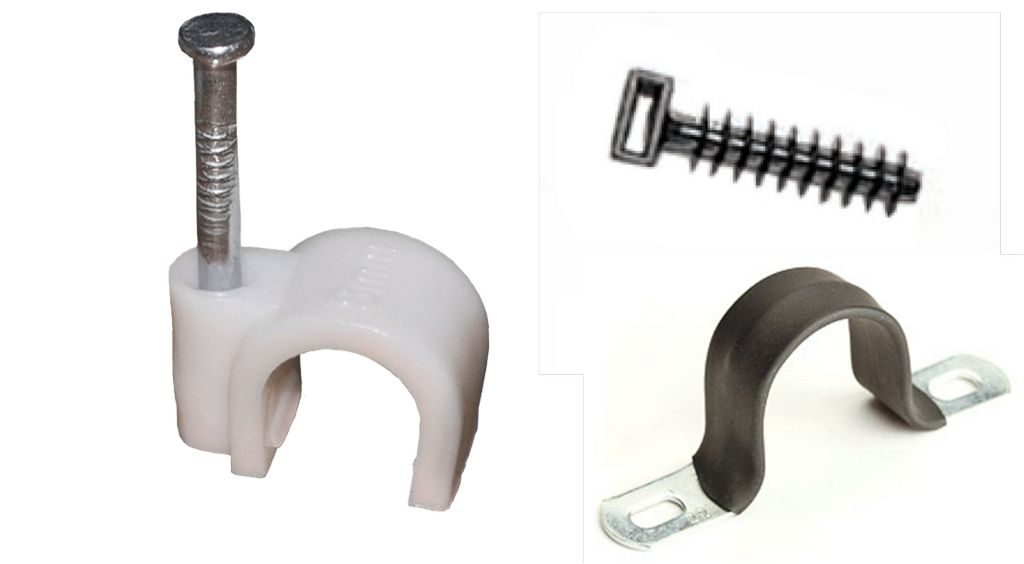

Для укладки кабеля могут быть использованы следующие типы крепежа:

1. Дюбель-хомут. Такой крепеж может быть использован только на стенах, которые можно сверлить перфоратором.
2. Самоклеящиеся площадки. Тип крепежа, используемый для прокладки проводов на гипсокартонных стенах.
3. Электроустановочные скобы. Представляют собой крепеж, выполненный в форме буквы «П».
4. Крепеж для гофры.
5. Еще одним способом крепежа кабеля является использование самодельных металлических скоб. Такой крепеж малоэффективен в силу большой трудоемкости процесса, однако при отсутствии заводских крепежных изделий он может оказаться единственным доступным вариантом.

Для прокладки электропроводки в частной квартире использование проводов ВВГ (нг) часто оказывается наилучшим вариантом с точки зрения обеспечения надежности и долговечности. Однако, из-за относительно высокой цены таких изделий в сравнении с аналогами более дешевых марок они могут применяться только для подключения особенно мощных потребителей, питание которых требует прокладки выделенной кабельной линии.

https://youtube.com/watch?v=Bg3nzXOTMiE

Испытание пожароустойчивости. Сравнение с кабелем NUM

https://youtube.com/watch?v=2yPwVbAZ_O0

По своей сути данный кабель мало чем отличается от ВВГ нг – впрочем, два отличия имеются. Например, в кругложильных кабелях (а форм-фактор жилы может быть круглый, плоский или же треугольный) применяется заполнитель без галогенов, а также невулканизированная резина, что обладает очень хорошей степенью пожаробезопасности. Также для оболочки кабеля применяется особый ПАХ, что имеет антивозгорающиеся свойства, в отличие от традиционных ВВГ.

В остальном всё так же количество жил может варьироваться от одной до шести, их сечения могут достигать 240 мм2, пропорционально площади сечений изменяется и диаметр,допустимый ток в зависимости от типа и количества жил может варьироваться от 21А до 704А, ну а масса варьироваться от приблизительно 40 кг/км до нескольких тонн на тот же один километр. Если вы решите купить подобный кабель, внимательно прочитайте его описание в магазине – ведь вам может попасться товар не с теми характеристиками, что вам нужны. От характеристик сильно варьируется цена, причём стоимость может вырастать в сотни раз, если увеличивается число жил и их общая площадь. Традиционный срок службы такого изделия – более тридцати лет, из которых пять обычно гарантийные.

Минимальный радиус изгиба при прокладке

• кабелей одножильных — 10 наружных диаметров,
• кабелей многожильных — 7.5 наружных диаметров.

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
