Кабель ввг, ввгнг(а), ввгнг(а)-ls расшифровка и отличия по гост

Разновидности кабеля ВВГ

• ВВГ —  медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
• ВВГ-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
• ВВГнг — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
• ВВГнг-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
• ВВГнг-ls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении
• ВВГнг-Пls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении

Сложности во время работы

Провод необходимо аккуратно транспортировать. При резких движениях его можно повредить. Оболочка из ПВХ очень быстро может получить механические дефекты при контакте с острыми краями. Провод нельзя скручивать, сгибать или хранить в коробке.

Прокладка по воздуху

При покупке провода необходимо учитывать наличие в устройстве провода защитного заземления. Потому что если его нет, то при эксплуатации может быть сильный удар током.

Сечение провода должно соответствовать прописанной в таблице разрешенной нагрузке. Несоблюдение этого правила приведет к накаливанию и повреждению оболочки ПВХ. Разрешенное напряжение нужно узнавать из спецификации. Этими правилами нельзя пренебрегать.

Классические параметры необходимы для тех условий, когда изоляционный кабель прокладывается на открытой местности (по воздуху). Если он будет установлен в почве, то желательно пересчитать его параметры.

Правильное хранение

Токовый кабель запрещено прокладывать по каналам, которые идут глубоко под землей. Он не выдержит нагрузку.

Провод может функционировать при разных высоких температурах, но прокладка должна проходить при показателях не ниже −13 градусов. Также помещение нужно прогреть, если на улице мороз или осадки, то работать запрещено. Из-за холодного помещения можно повредить слой ПВХ оболочки.

Также нужно помнить о весе провода, когда он устанавливается по воздуху. Многожильные ВВГ в расчете на километр расстояния могут превышать вес в 2-3 тонны. Поэтому нужно заранее подготовить удерживающие опоры.

Температурный режим и условия эксплуатации

Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С

Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля. Срок службы — 30 лет.

Расшифровка и виды

Буквами ВВГ зашифрована следующая информация: так как впереди не стоит буква «А», жилы у ВВГ сделаны из меди. Далее идут две буквы «В». Они расшифровываются как оболочка из поливинилхлорида — ПВХ. То есть, каждая медная жилка имеет собственную изоляцию из винила, затем все они продеты в защитный шланг из того же поливинилхлорида. Последняя буква «Г» обознаячает отсутствие брони и защитных оболочек. То есть, кабель ВВГ не имеет дополнительной защиты. Именно по этой причине при наружной прокладке он нуждается в дополнительной защите.

Внешний вид пятижильного кабеля ВВГ

Модификации оболочки

Но у этого вида кабельной продукции много различных модификаций: ВВГнг, ВВГнг Ls, ВВГнг Hf, ВВГнг FrLs и другие. По строению эти виды не отличаются, но за счет добавок в пластификат имеют специфические свойства. Давайте рассмотрим, что они обозначают:

• ВВГНГ. Дополнительные буквы «нг» расшифровываются как негорючий. Это значит, что в пластикат оболочек добавлены вещества, которые препятствуют распространению пламени. То есть, самостоятельно этот кабель не горит и не поддерживает горение даже при совместной прокладке.
• ВВГнг LS. В этой модификации ПВХ используется тот, который при горении выделяет мало дыма.

• ВВГнг-LSLTx. Тут пластификат при горении выделяет мало дыма и этот дым содержит мало токсичных веществ. В огне длительное время не горит, потому применяется в основном для аварийного освещения или на пожароопасных участках. Разрешен к использованию в детских и лечебных учреждениях.

• ВВГнг HF. Буквы NF обозначают, что винил оболочек не содержит галогенов, а конкретно — хлора. То есть, дым малотоксичный.
• ВВГнг-frls. Это стойкий к огню вариант кабеля, предназначенный для групповой прокладки. Сопротивление открытому огню 60-180 мин. Достигается оно наличием дополнительной защитной оболочки из слюды. При горении выделяет мало дыма.
• ВВГ п. Это плоская разновидность. Обычно выпускается двух или трехжильный.

Если коротко подвести итоги: кабель ВВГ имеет оболочку, не распространяющую горение при индивидуальной прокладке. Для групповой прокладки он не пригоден. Зато все остальные виды, начиная с ВВГнг, могут укладываться в пучке.

Количество жил и форма кабеля

Кабель ВВГ любой модификации может иметь от двух до шести проводников. Провода могут быть одножильными или многожильными. Сечение — от 1,5 квадратных миллиметра до 250 квадратных миллиметров. Есть также модификации с нулевыми и защитными проводами. Они имеют меньший диаметр и характерную окраску (синий и голубой).

Жилы могут быть круглыми и сегментными, сам кабель по форме — круглым и плоским

По форме жилы могут быть круглыми или сегментными. Сегментные делают в кабелях большого сечения для уменьшения диаметра. Если жилы круглые, промежутки между ними заполняются пластикатом. Кабель ВВНнг с проводами малого диаметра (до 25 мм) может быть без заполнения.

Назначение и особенности применения

Кабель ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках с частотой 50 Гц и рабочим напряжением от 660 до 1000 В.

Его используют с целью монтажа, ремонта или полной замены проводки в зданиях жилого и промышленного назначения. Усиленные виды подходят для установки в пожароопасных, влажных, подземных помещениях.

ВВГ – лучший вариант электропроводки для дома. Заводские изделия полностью отвечают требованиям сертификации, пожаро- и электробезопасны, отличаются невысокой ценой и разнообразием видов

Кроме популярных видов, рассчитанных на частоту 50 Гц, есть модификации для применения при 100 Гц. При необходимости можно подобрать провода для 1-фазной или 3-фазной цепи, для монтажа внутри и снаружи зданий.

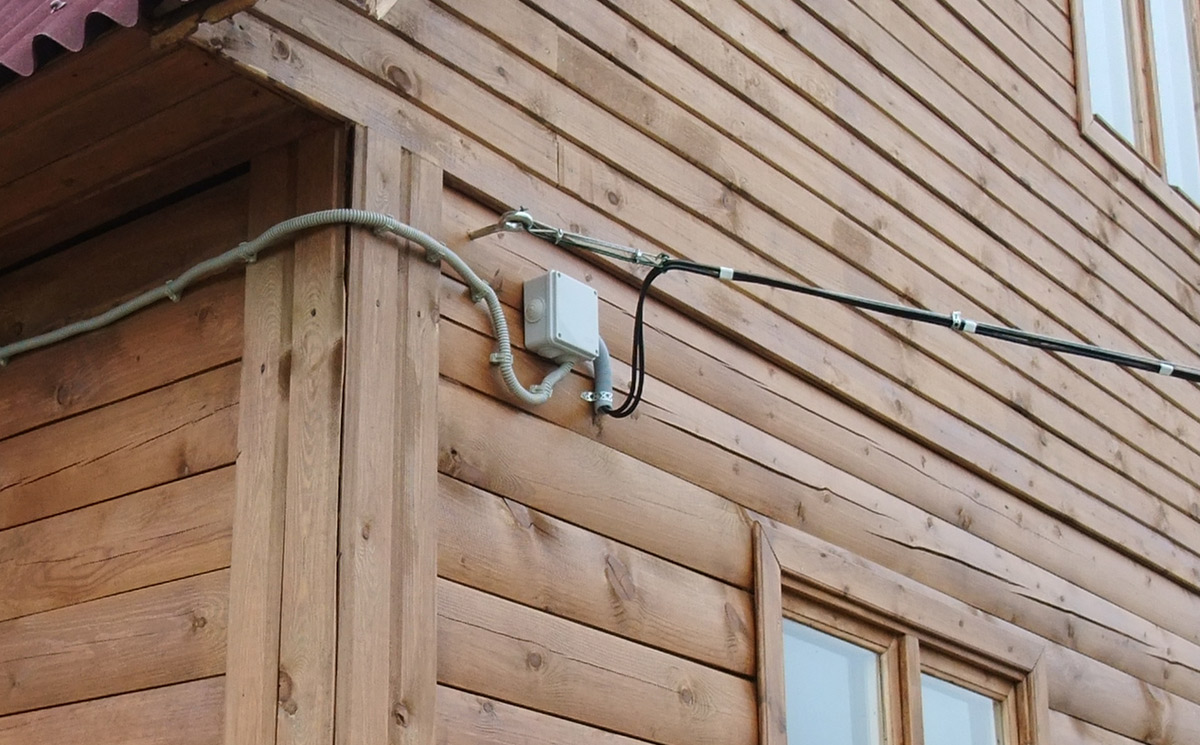

Если провод потягивается снаружи дома, ему нужна дополнительная защита – металлический рукав, прочный кабель-канал, специальный лоток или гофрированная труба.

Для проводки в земле, шахте, коллекторе защита должна быть максимальной, так как у изделия полностью отсутствует бронь. Специально для сложных условий прокладки есть другой вариант – бронированный кабель ВБбШв.

Устройство электропроводки в деревянном доме также требует защиты в виде металлорукава, негорючего канала или металлической трубы.

Разновидности по безопасности

Подходим к ключевому моменту — как произвести расшифровку обозначения ВВГ провода? Предлагаем простой алгоритм действий:

• Если в начале маркировки стоит «А», то перед вами алюминиевый кабель. По умолчанию при отсутствии буквы проводник имеет медную начинку.
• Следующие две буквы «В», идущие подряд, характеризуют материал изоляции — винил (поливинилхлорид).
• Символ «Г» указывает на отсутствии брони. Условно, провод «голый».
• Если в конце стоит литера «П», значит провод плоский. В таком изделии жилы собраны в ряд.
• В некоторых случаях производители добавляют тропическое (Т) или умеренно-холодное (УХЛ) климатическое исполнение.

Дополнительно маркируют особые свойства кабеля:

• нг — при воспламенении провод не горит, но тлеет;
• нг-ls – при тлении возникает пониженная задымленность и выделение угарного газа;
• нг-hf – отсутствует выделение смол, газообразных коррозионно-активных продуктов тления;
• fr — огнестойкость, достигаемая использованием слюдосодержащей ленты.

Расшифровка аббревиатуры и модификации

Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:

• В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
• В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
• Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.

Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.

Существует целый ряд модификаций пластиковой изоляции:

• ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. (пнг – плоский негорючий)
• ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
• ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
• ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.

Watch this video on YouTube

Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.

Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.

Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:

• пнг — плоский, негорючий;
• 3 – количество токопроводящих жил;
• 2,5 – площадь сечения проводов;
• +1 – добавочный провод заземления в кабеле.

Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.

Условия эксплуатации

Производителями указаны определенные условия, при которых провода ВВГ можно укладывать и эксплуатировать.

• Монтаж можно производить при температуре воздуха не ниже -15 С.
• Эксплуатировать в пределе -50 С +50 С.
• В нестандартных случаях может подниматься температурный режим до +70 С., при аварийных ситуациях (краткосрочных) даже до +80 С.
• Допустимая влажность — не более 98%.
• Гарантийный эксплуатационный срок — до 30 лет. Как показала практика, при правильной эксплуатации этот срок может быть выше в два раза.
• Монтаж может проводиться воздушным способом. В случае если высота укладки превышает 4300 м над уровнем моря, для укладки придется использовать специальные эстакады.
• На производстве, где имеется повышенная коррозийная активность, монтаж необходимо выполнять в специальных коробах.

Монтаж провода ВВГ 3х1,5

Электромонтаж проводится в помещениях открытого и закрытого типов. При открытой укладке рекомендуют применять специализированные коробы и гофры. Прокладка в земле возможна при наличии у проводника бронированной защиты, позволяющая избежать воздействия механических усилий, приводящая к возникновению различных дефектов.

Открытый способ прокладки кабеля ВВГ

Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ

Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле

Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Виды кабелей

Выбор КБ во многом зависит от мощности потребляемой электроэнергии. Для электрических сетей различного назначения электротехническая промышленность выпускает следующие виды КБ:

1. Силовые кабели;
2. Кабели для передачи информации;
3. Специализированные кабели.

Силовые кабели

К коммуникациям питающими различное электрооборудование, приборы освещения, как внутри зданий, так и снаружи относятся силовые кабели. Ими прокладывают магистральные линии электропередач под землёй и водой. Самые распространённые отечественные марки этой кабельной продукции – это ВВГ, АВВГ, КГ и ВББШ.

ВВГ

Аббревиатура означает, что кабель представляет собой изолированные винилом гибкие медные жилы, заключенные в общую ПВХ оболочку. Существует несколько модификаций ВВГ – это кабели для передачи электроэнергии напряжением до 1000 вольт. Они бывают с монолитными проводниками и многопроволочными жилами сечением от 1,5 до 240 мм2.

Плоские КБ характеризуются параллельным расположением жил в одной горизонтали. У некоторых кабелей пространство между внутренними и внешними оболочками заполнено резиновой стружкой.

Кабель ВВГ

АВВГ

По своему строению отличаются материалом жил, которые изготавливают из алюминия. Это продукция состоит из монолитных алюминиевых проводников сечением от 2,5 до 50 мм2.

КБ АВВГ

КГ

Кабели гибкие могут содержать в себе от одной до шести многопроволочных жил. КБ рассчитаны на напряжение переменного тока до 660 вольт. Внутренняя и внешняя изоляция выполнена из резины. Температурный диапазон эксплуатации находится в пределах от -600С до +500С.

ВББШ

КБ этой марки содержит от одной до нескольких многопроволочных жил сечением от 1,5 до 240 мм2. Основным отличием от остальной кабельной продукции является наличие под внешней оболочкой брони из металлических лент, намотанных внахлёст.

Кабели для передачи информации

К такой продукции относят коаксиальные антенные кабели, компьютерные витые пары и телефонные провода:

• КБ для антенн состоят из монолитного провода или многопроволочной жилы толщиной около 1 мм. Внутренняя изоляция жилы из плотного полиэтилена, в свою очередь, заключена в металлическую оплётку экрана. Внешнее покрытие представляет собой полимерный кембрик.
• Компьютерная витая пара, в отличие от всех кабелей с симметричными параллельными проводниками, представляет собой четыре пары изолированных проводов, перевитых между собой попарно.
• Телефонные кабели постепенно уходят в прошлое, уступая место сетям мобильной связи. До сих пор ими оснащают соединения телефонных подстанций или внутридомовые звуковые коммуникации.

Специализированные кабели

Кабельная продукция такого типа применяется в качестве нагревательных элементов, проводки в помещениях и камерах с высокой температурой для осуществления особых технологических процессов. Специальные кабели применяются для питания насосов в артезианских скважинах.

Дополнительная информация. Существуют, так называемые, светодиодные кабели. В прозрачные полимерные трубки помещены светодиоды, которые излучают свет различной интенсивности и разного цвета. Такую продукцию следует отнести, скорее всего, к приборам освещения.

Виды кабеля ВВГ и их отличия

Несомненно, самым популярным кабелем является ВВГ.

Это стандартный вариант. Однако в последнее время всё чаще и чаще на полках магазинов можно встретить его модифицированные версии. Они стоят несколько дороже, чем стандартный вариант, но зато обладают более высоким классом безопасности. А значит, гарантируют сохранность помещения и проводки.

• Например, АВВГ. Это кабель, который имеет алюминиевую жилу. Это ясно уже из названия, так как к стандартной аббревиатуре добавляется дополнительная буква «А».
• ВВГНГ – это кабель, который оснащен огнеупорной оболочкой. Это значит, что он с легкостью может быть использовано на предприятиях, не боится воздействия высоких температур. Не воспламеняется.
• Кабель ВВГП имеет плоское сечение, что просто необходимо при осуществлении работ в собственном доме при прокладке проводки.
• ВВГнг LS – это добавление дополнительного слоя ПВХ или наличие резиновой изоляции между отдельными жилами и сверху. Необходим в случае, если вы хотите максимально обезопасить себя и своих близких от воспламенения проводки, прокладывая данный кабель. Также такой кабель используется на случай защиты от слишком высоких или слишком низких температур.
• ВВГнг-LSLTx. Не горит и содержит мало токсичных веществ. Поэтому используется в различных медицинских учреждениях, детских садах и школах. Самый дорогостоящий из всех приведенных вариантов. Основная причина – использование специально разработанной оболочки, которая противостоит огню, а значит, безопасна для людей.
• ВВГнг-frls. Кабель используется для массовой прокладки. Огнеупорный. Возможно размещение и вне специального короба, который предотвращает провода от возгорания. Однако в целях безопасности все же лучше не пренебрегать подобным способом защиты.
• ВВГнг HF. Состав оболочки провода не имеет хлора. А значит, выделяемый дым при возгорании будет безопасен. Однако плавится такой провод весьма сильно. Поэтому говорить о сохранности целостности проводки из таких проводов в случае возгорания говорить не приходится.

Стандарт ГОСТ 31996 (на основе ГОСТ 53769, исходный международный IEC 60502-1) на силовые кабели исполнения пониженной горючести, пониженной пожароопасности, пониженного содержания галогенов и огнестойкие; расшифровка индексов; технические характеристики

 Ссылки для скачивания:

Стандарт разделяет (с точки зрения пожарной безопасности по пункту 3.12) силовые кабельные изделия с изоляцией из поливинилхлоридного (ПВХ) пластиката или из сшитого полиэтилена и оболочкой из тех же материалов по следующим группам, в зависимости от этого присваивается дополнительный индекс:

** – сниженные объёмы выделения газов и дыма при вынужденном горении или тлении (для улучшения визуальной ориентации людей при пожаре);
*** – подразумевают хлор, фтор, бром, йод, астат, которые являются энергичными окислителями из-за чего:

• негативно влияют на микропроцессорную технику вплоть до её выхода из строя по пункту 3.11;
• угнетают дыхательные органы человека и животных.

Проводники с индексами HF (halogen free) обладают низким дымовыделением по пункту 6.3.3.

**** – английские буквы «LS» являются аббревиатурой от low smoke (в переводе низкое выделение дыма), что аналогично русской букве «д».


 Преимущественная прокладка проводников

Расшифровка маркировок кабелей в пластмассовой изоляции, их классификация

Силовые кабели маркируются буквами, которые указывают на конкретную изоляцию и оболочку, наличие брони и экрана, а также цифрами для определения числа жил и площади сечения каждой жилы по пункту 4.1.
 Расшифровка букв и цифр в маркировке:

• 1. буква определяет жилу:
  • «А» – алюминиевая токопроводящая жила;
  • отсутствие буквы «А» – медная токопроводящая жила (не ставиться никакой буквы, обозначающей медную жилу);
• 2. буква обозначает материал изоляции:
  • «В» – поливинилхлоридный (ПВХ) пластикат;
  • «Пв» – сшитый полиэтилен;
  • «П» – полимерные композиции, не включающие галогены;
• 3. буква определяет материал оболочки или защитного шланга:
  • «В» – наружная оболочка из ПВХ пластиката;
  • «Шв» – защитный шланг из ПВХ пластиката;
  • «Шп» – защитный шланг из полиэтилена;
  • «П» – наружная оболочка из полимерных композиций без галогенов;
• 4. буква указывает на отсутствие либо наличие брони и её тип:
  • «Г» – броня не предусмотрена;
  • «Б» – стальные оцинкованные ленты;
  • «Ба» – лент из алюминия либо его сплава;
  • «К» – круглые стальные оцинкованные проволоки;
  • «Ка» – круглая проволока из алюминия или сплава;
• 5. буква задаёт присутствие или отсутствие экрана:
  • «Э» – экран есть;
  • отсутствие буквы «Э» – экрана нет;
• 6. далее могут ставиться индексы, описанные ранее;

• 7. цифра определяющая количество жил;
• 8. разделительный знак «х» (умножить);
• 9. цифра определяющая площадь сечения жилы;

• 10. буква указывающая форму сечения кабеля:
  • «П» – плоский кабель;
  • отсутствие буквы «П» – круглый кабель;
• 11. конструкция жилы:
  • «о» – однопроволочная или цельная жила;
  • «м» – многопроволочная жила (несколько скрученных проволок);
  • «к» – круглая жила;
  • «с» – секторная жила.

Пример:АВВГнг-LS 4х70ос – кабель с алюминиевой жилой (А) в поливинилхлоридной изоляции (В) и оболочке (В) для групповой прокладки (нг) с пониженным выделением дыма (LS) с четырьмя жилами (4) с площадью сечения 70 мм2 каждая, жилы однопроволочные секторной формы.

Разбор маркировки кабелей с изоляцией из сшитого полиэтилена представлен на этой странице.



Область действия стандарта ГОСТ 31996 (ГОСТ 53769)

Стандарт определяет производство кабельно-проводниковой продукции с пластмассовой изоляцией на территории 5 стран СНГ (Беларусь, Киргизия, Молдова, Россия, Узбекистан, не действует в Украине). Кабели для стационарной прокладки эксплуатируют в сетях переменного напряжения 660, 1000 и 3000 вольт с частотой 50 герц.

Действующий ГОСТ 31996 введён на основе применения ГОСТ 53769 (указание в пункте 5 предисловия).

Нормативный документ разработан на основе стандарта международной электротехнической комиссии МЭК или IEC 60502-1:2004 с заголовком: «Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 до 30 кВ включительно. Часть 1. Кабели на напряжение 1 и 3 кВ».

Разновидности маркировок провода

1. ВВГ 1х1,5. Расшифровка:

• В – изоляция из пластика поливинилхлорида;
• В – внешний контур из пластика поливинилхлорида;
• Г – не предусмотрены протекционные покровы;
• 1 – число токовых выводов;
• 1,5 – диаметр проводника.

Стоимость: (10-15) ₽/м.

1. ВВГ 1х2,5(ож) -0,66. Расшифровка:

• В – защита из пластика поливинилхлорида;
• В – внешний контур из пластика;
• Г – не предусмотрены протекционные слои;
• 1 – число токовых выводов;
• 2,5 – диаметр проводника;
• ож – проводник цельнотянутый;
• 0,66 – значение интенсивности, кВ.

Применяется:

• на высотных электро-системах, где малая вероятность мех.повреждений;
• при установках в сырых либо сухих условиях (туннели, шахты, участки в повышенной коррозионной активностью);
• при установке в несущих конструкциях (мостах, эстакадах);
• во время монтажа пожароопасных мест;
• при прокладке на взрывоопасных участках.

Данный тип применим для горизонтального и вертикального монтажа. Провода без брони используют при вибрациях. Максимальная рабочая температура – +80 °С. Производитель гарантирует срок службы – 30 лет. Стоимость: (15-20) ₽/м.

1. ВВГ 1х2,5(ож) -1. Расшифровка:

• В – защита токовых выводов из поливинилхлорида;
• В – пластиковый контур;
• Г – отсутствуют дополнительные слои протекции;
• 1 – одна жила;
• 2,5 – площадь сечения проводника;
• 1 – интенсивность, кВ.

Модель применяется:

• для монтажа внутри пожароопасных помещений;
• установки кабеля вблизи эстакад, мостов;
• для световых приборов, имеющие класс взрывоопасности B-Ia.

Применение ВВГ 1х2,5(ож) -1 аналогичное ВВГ 1х2,5(ож) -0,66. Исключение только – длительность работы режиме аварийности – 8 часов (не более) и всего 1000 часов. Цена: (16-22) ₽/м.

1. ВВГ 1х2,5 — 0,66. Расшифровка маркировки:

• В – поливинилхлоридная защитная изоляция;
• В – пластиковый внешний контур;
• Г – без защитных материалов;
• 1 – одна жила;
• 2,5 – величина сечения;
• 0,66 – напряжение, кВ.

Силовые кабели этой модификации применяются в электрических сетях с номинальными величинами напряжения (0,66 1,0) кВ.

Сферы использования:

• в высотных электрических коммуникациях;
• при монтаже проводов на промышленных установках;
• используются во взрывоопасных и пожароопасных помещениях.

В таких разновидностях не распространяется горение прокладок. Допустимая рабочая температура 70 – 80 °С. Максимальное время работы 8 ч/сутки. Цена: 15 – 19 рублей.

1. ВВГ 1х2,5 — 1. Расшифровка маркировки:

• В – поливинилхлоридная изоляция;
• В – пластиковая оболочка;
• Г – без защитных дополнительных покрытий;
• 1 – число токоведущих жил;
• 2,5 – поперечный диаметр жилы;
• 1 – рабочая величина напряжения, кВ.

Используется для:

• сухих и влажных помещений;
• несущих конструкций;
• зон опасных для взрыва и пожара.

Используются при температурах 70-90 °С, продолжительность работы соответствует 6-8 часов/сутки. Общее время эксплуатации 1000-1200 часов.

Вес и габариты упакованного электрокабеля

Габариты барабана или бухты, а также их вес зависят от того, для каких целей производится упаковка (хранение или транспортировка). Эти параметры можно узнать на сайтах производителей кабельной продукции или их региональных дилеров. Как показывает практика, заявленные габариты и масса могут иметь отклонение в районе 10%.

Эксплуатационные условия:

• В первую очередь необходимо придерживаться температурного режима. Согласно техническим характеристикам ВВГ допускается эксплуатировать в температурном диапазоне от -50°С до 50°С. Допускается кратковременный нагрев кабеля до температуры не более 90°С.
• Нельзя, чтобы при укладке электрокабеля его температура опускалась менее -15°С, это может привести к «хрупкости» ПВХ материала, из которого изготовлены защитная оболочка и изоляция. В этом случае понадобится производить подогрев.
• Порог влажности не более 98%.
• При укладке не допускается изгиб менее десяти диаметров электрокабеля.
• Соблюдение эксплуатационных условий гарантирует продолжительность срока службы кабельной продукции ВВГ до 30 лет.

Специальные кабели предназначенные для того, чтобы соединять всевозможные электрические приборы, а также разводить проводку в жилом или нежилом помещении. Существует много типов таких проводов, каждый из них имеет свое назначение и технические характеристики. Сегодня мы опишем технические характеристики кабеля ВВГ, также расскажем, из чего он состоит и для чего предназначен.

Кабель ВВГ относится к силовым и представляет собой сборочную конструкцию из одного и более электропроводов, которые оснащены широким сечением и находятся под плотной оболочкой. Подобный провод для передачи электричества используют достаточно часто
. Применять кабель ВВГ можно так:

Подобный кабель имеет одиночные изолированные жилы (силовые кабеля). Его применяют для таких промышленных мощностей, как:

• металлургические комбинаты;
• строительные площадки;
• агрономические мощности.

Немало специалистов считает, что провод ВВГ относится к максимально безопасным и выгодным с точки зрения расхода энергии. Это достигается за счет имеющейся на нем дополнительной улучшенной защиты по сравнению с изделиями других типов.

Кабель ВВГ используют практически в каждом строящемся доме, применяя для розеток изделия с сечением 2,5 квадратных миллиметра с тремя жилами, а для освещения идут модели размером по 3 на 1,5
, хотя для установки приборов освещения заземление практически не используется. При установках электроплит берут более мощные провода 3 на 4, которые способны выдерживать мощность духовки с варочной поверхностью. Чтобы правильно рассчитать площадь сечения изделия нужно вычислить ее по формуле, согласно которой на один квадратный миллиметр приходится 2 кВт нагрузки, при этом мощность того или иного прибора можно выяснить благодаря техпаспорту или маркировке.

Похожие записи:

Как узнать сколько киловатт двигатель без таблички Транзистор кт808а Срок службы электросчетчика, когда нужно менять Что такое комбинированное освещение Прокладка и замена проводки в однокомнатной квартире Подключение радиомодуля nrf24l01 + к arduino uno
