Как правильно провести подземный кабель для электричества

Содержание

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

  • Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
  • Подземный. Кабель укладывают в траншею и засыпают её грунтом.

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Монтажные работы на высоте Источник alppromm.ru

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

  1. Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
  2. Сохранить в целости растения и элементы обустройства участка.

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

Схема прокладки на участке Источник elektroznatok.ru

После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.

Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.

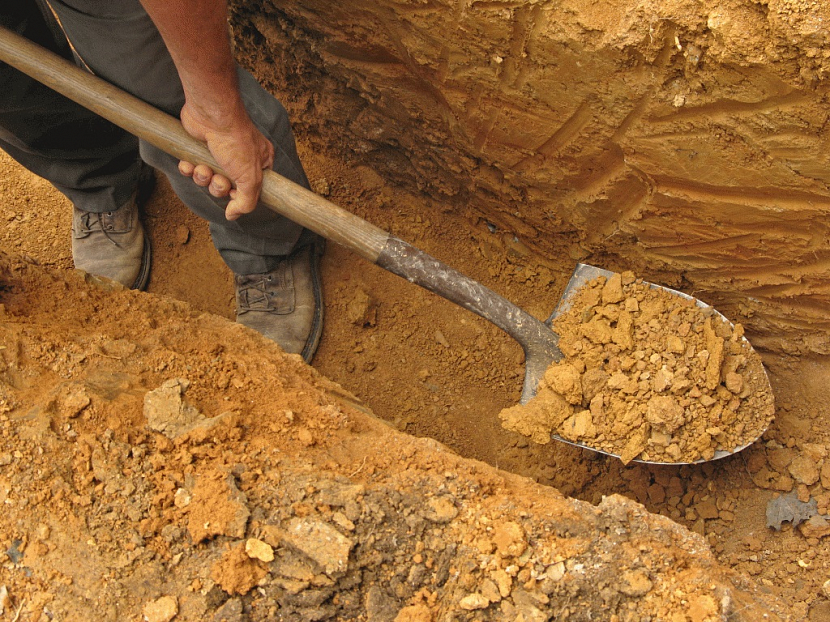

Если грунт песчаный, работа движется быстрее Источник yandex.ru

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

  • Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
  • Подземный. Кабель укладывают в траншею и засыпают её грунтом.

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Монтажные работы на высотеИсточник alppromm.ru

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

  1. Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
  2. Сохранить в целости растения и элементы обустройства участка.

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

Схема прокладки на участкеИсточник elektroznatok.ru

После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.

Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.


Если грунт песчаный, работа движется быстрееИсточник yandex.ru

Дачные дела

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

Важно! Молниеотвод в частном доме, тут!

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества. Мы рекомендуем вам отдать предпочтение медным кабелям

Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле

Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты. Кабель должен ложиться с определенным запасом

Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля. Запас должен составлять примерно 2 %

Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм

Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

Варианты монтажа наружной проводки

Кабель подводят к зданиям двумя способами:

  • В земле. Такой метод позволяет исключить множество проблем, связанных с внешними факторами, такими как ультрафиолетовые лучи солнца, чрезмерный перегрев оплетки, дождь, град, ветер. На какой глубине его тянуть, решает хозяин для себя сам, если делает на своем участке на даче. Но есть правила и стандарты, которые рекомендуют заглублять магистраль до глубины промерзания. Это эффективный способ, но самый затратный в плане денег и вложенного труда. Он требует рытья траншеи, куда кабель в дальнейшем укладывается в ПНД трубе. Если размер кабеля небольшой, то даже достаточно протянуть его в гофре или металлической трубе, используемой для водопровода.
  • По воздуху. Для наружной проводки таким методом требуется кабель с защитной оплеткой, способной противостоять неблагоприятному воздействию окружающей среды. Это быстрый и не затратный вариант для подвода электрической энергии к дому по воздуху. Однако следует учитывать, что чем дальше объект подключения, тем больше потребуется устанавливать опор. Такой кабель подвешивают на столбы. Основную опасность для провода представляют сильные ветра и ультрафиолетовые лучи. Солнечное воздействие сказывается на качестве внешней изоляции. Она становится хрупкой и теряет пластичность.

В помещение кабель заводят либо открытым методом, либо скрытным. При открытой проводке, это может быть бронированный кабель или скрытый в гофре, ПВХ трубе, если прокладка ведется в штробе каменной стены. Внешняя открытая прокладка предполагает использование кабель-каналов из металла или пластика. Последний способ нарушает внешний облик фасада, это единственный его недостаток. Преимуществом поверхностной прокладки кабеля является дешевизна, простота монтажа и легкость обслуживания.

Если в виду непредвиденных обстоятельств произойдет расплавление изоляции, или обрыв жил, то кабель всегда находится в доступном месте. Его легко заменить и отремонтировать. Однако такой способ хорош для уличной прокладки, когда силовой кабель уже подведен к дому, например, к распределительному щиту многоквартирного дома.

Для установки наружного освещения на столбах, в том числе протяжку кабеля от дома к сараю, к гаражу, к бане часто выполняют в земле. Такой способ позволяет исключить случайные обрывы электросети. Кабель потребуется дополнительно изолировать как от влаги в твердой трубе, так и от механических повреждений, вызванных движением грунта и ремонтными работами. Проводка в земле имеет длительный срок эксплуатации.

Подземная проводка должна быть отображена на плане, чтобы исключить случайное повреждение, разрыв во время хозяйственных работ по дому. Спустя годы схема постепенно забывается, поэтому точное место, где проложен кабель в земле необходимо отметить столбиком.

Подробнее о том как проложить кабель под землёй вы можете почитать в этой статье — https://samelectrik.ru/kak-pravilno-prolozhit-kabel-pod-zemlej-prakticheskie-sovety.html

Если он закопан глубоко, то плуг, фрезы и лопата до него не достанут, но в случае перепланировки участка, придется его искать в любом случае, чтобы перенести на новое место.

Как обслуживать ввод

Самое первое, что необходимо сделать после монтажа, – это испытать на сопротивление изоляционного слоя, а также петли ноль-фаза. Если испытания дали удовлетворительный результат, то главный щит и ввод можно допускать к эксплуатации. Через полгода после монтажа обязательно нужно провести обтяжку абсолютно всех винтовых соединений – начните от автоматического выключателя, который устанавливается до счетчика, а закончите зажимами на ВРУ.

Раз в пять лет нужно проводить перетяжку, при обнаружении окислений обязательно производится очистка. Примерно с такой же периодичностью нужно осматривать провода, выявлять повреждения. Ввод может прослужить около 30 лет. Спустя этот срок необходимо провести тщательную экспертизу кабеля. Если имеются оплавления на изоляционном слое, пересыхание, появление в кабеле хруста, то это говорит о том, что проводники плохо справляются с нагрузкой, которая на них воздействует. Поэтому ввод рекомендуется заменить более мощным.

Это приведены примерные сроки проверки. Если вы заметили повреждения на ранних сроках, то рекомендуется проверить состояние всего кабеля, при необходимости осуществить его замену. Лучшим выходом из ситуации окажется расчет и монтаж нового ввода. Причем нужно делать запас по мощности около 25-30%, чтобы провода справлялись с любыми пиковыми нагрузками.

Маркировка и основные виды кабелей для подземных линий

Несмотря на очевидные преимущества, укладка кабеля в землю сопряжена с не менее очевидными проблемами:

  • Возможностью механического повреждения линии при ведении земляных работ,
  • Промерзанием кабеля зимой при несоблюдении достаточной глубины траншеи,
  • Повреждением провода грызунами,
  • Нарушением целостности соединений при отсутствии специальных муфт,
  • Сложностью организации ремонта кабельной линии.

Избежать этого при использовании классических кабелей с ПВХ изоляцией, например, ВВГ, можно, если прокладывать их по металлической трубе. Альтернативой этому может служить бронированный кабель, между шарами изоляции которого присутствует дополнительный металлический слой.

Визуальные и практические отличия усиленного кабеля ВБбШв от простого ВВГ можно видеть на следующей иллюстрации:

Используются следующие основные виды кабеля в землю, отличающихся количеством, материалом жил, комбинацией изоляционного, бронированного слоев:

  • ВБбШв. Это силовой кабель с поливинилхлоридной изоляцией токопроводящей медной жилы, имеющий два слоя защиты: промежуточную – стальную (бронированная лента с характерным профилем сечения) и внешнюю – поливинилхлоридную в виде шланга,
  • ПвБВнг, ПвБбШв. Это группа кабелей на медных жилах с полиэтиленовой обмоткой. Первый из них имеет бронированный слой с антикоррозионным покрытием, поливинилхлоридным внешним шаром в негорючем исполнении. Во втором случае жилы имеют стальную профильную броню, а также внешний слой – поливинилхлоридный шланг.

Тонкости выбора кабелей в землю

Как уже упоминалось выше, прокладка кабеля в траншее позволяет не зацикливаться на его массе и обратить больше внимания на необходимую мощность, которую можно выбрать с запасом, на перспективу расширения. Она определяется из расчета суммарной нагрузки всех существующих потребителей (бытовой техники, приборов и т. д), а также зависит от материала и минимального сечения жилы.

Советы специалистов по укладыванию подземной линии

В работе по укладке кабеля вам помогут фото инструкции и рекомендации электриков:

  • Старайтесь использовать цельные отрезки трубы. Их можно соединять фитингами. Но готовьтесь, что от этого, вероятно, пострадает герметичность.
  • Кабель тоже должен быть целым. Проверьте это с особой тщательностью перед закладкой в трубу. Никакие соединения не допускаются!
  • Провод следует располагать в трубе свободно, без натяжения.
  • Линия должна размещаться в траншее равномерно, не выступая над уровнем грунта.
  • Перед закапыванием будет полезно засыпать провод слоем песка (5-10 см).
  • Для безопасности полезна сигнальная лента. В таких работах ею устилают песчаный слой точно по линии кабеля.
  • Траншею закапывают обычным грунтом. Обязательно с холмиком, ведь земля со временем просядет.

Как и любых строительных работах при подкладке кабеля в земле важны схема и чёткий план работ. Используйте только качественные материалы. При соблюдении этих условий вы сможете без проблем эксплуатировать электросистему на своём дачном участке многие годы.

Правила и ГОСТ

Однако помните главное — ни один нормальный энергетик или инспектор энергонадзора никогда не примет у вас такую работу. Более того, не позволит подать напряжение на этот потенциально опасный участок сети, выполненный с нарушениями.

Безусловно, если вам нужно проложить СИП под землей от уже подключенного к электроснабжению дома до соседнего гаража или пристройки, никто вам не может запретить этого сделать.

Для самого себя, вы вольны изощряться как угодно. Никто вас за это не накажет и даже не выпишет штраф. Это будет только ваше дело до одного рокового момента, пока кого-нибудь не убьет или покалечит из посторонних

Что будет причиной тому — ток утечки или шаговое напряжение не важно

Как только соответствующие органы начнут искать причину, будут подняты все нормативы и документы на которые вы наплевали или считали не обязательными, либо попытались их обойти своими инновациями и доработками.

А правила говорят следующее:

Поэтому если вы электрик который выполняет работу по найму, никогда не идите на поводу у заказчика. Отвечать в конечном итоге придется именно вам.

Никто не будет обращать внимание на тектонические сдвиги пластов земли, или большое нашествие грызунов, либо аномальное затопление участка из-за дождей или паводка. Когда следователь поймет, что причина несчастного случая — несоответствие технологии применения СИП, то вцепится в это моментально

Если же вы сделаете все по правилам, с соблюдением действующих норм, то и претензий к вам не будет. Тут уже встанет вопрос не о монтаже, а о правильной эксплуатации кабеля в течении всего периода его работы с момента подключения.

Несчастный случай с посторонними или лично с вами, это конечно же крайний вариант последствий укладки СИП в землю. Чаще всего происходит следующее:

  • изоляция провода со временем стареет и разрушается
  • вода так или иначе попадает в трубу, в которой проложен СИП
  • появляется небольшая, но постоянная утечка тока
  • счетчик начинает мотать почему то немного больше киловатт чем обычно, а вы все это оплачиваете
  • прибавьте сюда еще и падение напряжения на несколько дополнительных вольт
  • чем больше протяженность провода, тем вероятнее такой исход. И тем больше денег за не потребленную электроэнергию вы будете платить.

Иногда просто исчезает напряжение вследствие обрыва или нарушения контакта. При этом простое пропадание света это только полбеды от повреждения. Чаще всего, многие из таких аварий сопровождаются утечками тока по оболочке и последующими за ними пожарами.

И если в бронированном кабеле внешняя оболочка заземляется, и тем самым обеспечивается его защита, то в проводе СИП попросту и заземлять нечего.

К тому же не всегда получается произвести идеальный монтаж и прокладку сетей под землей.

Обязательно в процессе работ придется протягивать провода через узкие отверстия, проходить изгибы и повороты и риск хоть как-то повредить и поцарапать провод без внешней оболочки очень велик.

В будущем именно это место и будет самым слабым звеном в электрической цепи. Кабель в отличие от СИП, изначально изготавливается с необходимой стойкостью к механическим воздействиям, обусловленной прокладкой в грунтах, трубах и блоках.

В общем, подводя итог всему вышесказанному можно сделать однозначный вывод — прокладка провода СИП под землей категорически запрещена. Не нужно придумывать дополнительные виды защит, чтобы обойти этот запрет. Просто изначально грамотно планируйте закупку материалов и используйте их по своему прямому назначению.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.
