Прокладка кабеля в гофре: как протянуть кабель через гофру

Содержание

Особенности монтажа электропроводки

Нет единого норматива «на все случаи жизни».

На прокладку кабелей влияет сразу несколько факторов:

  • материал, из которого сделан дом;
  • количество и мощность светильников на потолке;
  • назначение комнаты, в которой укладывается проводка. Так, в натяжном потолке на кухне, помимо осветительных приборов может находиться электрическая вытяжка — в этом случае провода должны выдерживать большую нагрузку, чем в спальне, где схема проводки включает в себя лишь люстру.

Важные нюансы:

  • желательно вывести систему потолочного освещения на отдельный выключатель распределительного щита;
  • электропроводка должна быть расположена в защитных гофрах, либо металлорукавах. Это защитит полотно потолка при коротком замыкании, а провода убережет в случае потопа;
  • распределительные коробки желательно располагать не под полотном;
  • монтаж должен быть выполнен таким образом, чтобы исключить провисание проводки и её соприкосновение с ПВХ-пленкой;
  • не должно быть соединений проводов вне распаечной коробки;
  • нельзя использовать кабели с разнородными материалами проводящих жил (алюминий и медь и т.п.);
  • совмещать провода можно только с помощью спаек или клеммных соединений (не скрутками, иначе эти места со временем окислятся, и будут перегреваться);

оборудовать потолочное освещение можно только при установке натяжного полотна в настенный профиль. Потолочный багет для этих целей не подходит. Слишком маленький зазор между ПВХ-пленкой и плитами перекрытия (до 1 см) исключает возможность прокладки кабелей и установки закладных под осветительные приборы.

Прокладку электропроводки можно проводить самостоятельно только при наличии соответствующих знаний и навыков. Ошибки в составлении схемы и укладке кабелей могут привести к пожару.

С чего начать?

Подготовка к монтажу проводки зависит от способа укладки кабелей и схемы разводки.

При прокладке проводов без гофры объем предварительной работы значительно больше. Плиты перекрытия нужно обработать гидроизоляционными составами для предотвращения затопления. Помимо этого, их желательно зашить подкладкой из негорючего материала, во избежание возгорания.

Провода в этом случае крепятся к основанию с помощью специальной ленты из стеклоткани.

Также большую роль имеет техника безопасности при проведении работ.

Техника безопасности

Главных правил всего три:

  1. Перед прикосновением к любому оголенному проводу его предварительно стоит проверить индикатором фазы (даже если электроэнергия отключена во всем доме).
  2. Проводка для каждого осветительного прибора подключается и проверяется отдельно.
  3. Зачищать концы нужно специальными кусачками, а не ножом (иначе потом придется искать место, в котором переломилась жила).

Стоит учитывать, что натяжные потолки относятся к горючим материалам. Но в зависимости от производителя, их группы горючести могут отличаться.

Если под ПВХ-полотном планируется делать разводку электропроводов, лучше при заказе выбирать материалы с наилучшими показателями пожаробезопасности (они должны быть указаны в соответствующих сертификатах).

Схема разводки

Должна составляться заранее и учитывать все особенности строения.

Если в комнате предполагается установка большого количества сложных осветительных приборов (точечных, управляемых, встроенных), то помимо основной схемы, желательно сделать несколько вспомогательных эскизов. Ведь на каждый светильник может приходиться по 5–6 жгутов, каждый из которых будет включать в себя по несколько проводов.

Каждый жгут на схеме желательно выделять своим цветом (чтобы не запутаться), а при помещении его в гофру, делать на ней пометки тем же цветом, что и на эскизе.

Подготовительные работы


Демонтаж штукатурки

Необходимо выполнять все подготовительные мероприятия, которые в дальнейшем упростят выполнение основных работ и сократят затраченное время. Для этого потребуется:

  • Удалить с поверхности стен отделочные материалы, например, обои, декоративную штукатурку и т.д.
  • Обесточить старую проводку. Для этого потребуется откинуть токопроводящие жилы от автомата питания в подъезде и подсоединить к нему временную переноску, предназначенную для электроинструментов.
  • Если электрический счетчик установлен в квартире и для проведения работ требуется снять защищающую пломбу, дополнительно потребуется посетить энергоснабжающую компанию и написать соответствующее заявление.
  • Демонтировать все старые розетки, выключатели, электрические щитки и распределительные коробки.

Правила выбора материала и сечения проводов


Таблица выбора сечения кабеля в зависимости от нагрузки

Перед монтажными работами важно ознакомиться с разновидностью проводов и их сечением. В строительных магазинах ассортимент невероятно велик

Существует два основных вида – ПВС и ВВН. Аббревиатура последнего означает винил-винил голый: каждая токопроводящая жила находится в виниловой изоляции, и все объединяет еще один изоляционный слой. Как правило, в строительных магазинах можно встретить кабели такого типа только одножильные, это означает, что жила литая.

ПВС: провод соединительный с виниловой изоляцией. Наиболее распространенный провод, изготовленный из меди. Его используют не только для проводки, но и для изготовления электрических приборов. Жила состоит из большого количества маленьких проволочек. Такая конструктивная особенность благоприятно сказывается на электропроводимости и сроке службы.

Чтобы выбрать провод с правильным сечением, необходимо ознакомиться с таблицами из пособия ПУЭ (Правила Установки электроприборов).

Изготовление схемы


Это важный и неотъемлемый этап, который позволит узнать, какие провода куда направлены и чем запитаны. Как правило, достаточно составить банальную электрическую схему, которая нарисована не в соответствии со стандартами чертежей, главное в ней разбираться.

Делается это следующим образом: схематически на листе чистой бумаги изображаются монтажные коробки, в которых будут сосредоточены скрутки. Также указывается сборный щиток автоматов, выключатели и лампочки. Скрутки в таких коробках изображаются прямоугольниками, а точки – это провода, которые в ней скручены.

Подготовительные работы

Монтаж проводки достаточно сложная задача. В первую очередь нужно набросать черновой проект. Для этого следует посчитать количество потребителей и на плане дома развести проводку.

Затем в соответствии с нагрузками, которые определяются по потребителям, выбрать сечение кабеля и прикинуть примерно необходимое его количество. Опытные электрики всегда советуют покупать на 20% больше кабеля, нежели выходит по плану. Пусть останутся лишние куски провода, зато не придется в середине электроканала делать связку кабелей.

Рассчитываются и закупаются комплектующие: материалы для каналов, крепления, распределительные коробки. Согласно нормативам под 90 градусов нужно прокладывать проводку только в случаях использования гофрированной трубки для каналов, но опытные мастера советуют любую проводку прокладывать под углом в 90 градусов. Это значительно облегчит ремонт в дальнейшем.

С проекта карандашом или фломастером линии наносятся на потолок. На этом подготовительный этап окончен и начинается непосредственно монтаж.

Потолочные конструкции кассетного типа

Преимуществом кассетных потолков является свободный доступ к любому участку базовой поверхности. Этим кассетные конструкции выгодно отличаются от других видов декоративных потолков. Следовательно, можно не выносить распределительные коробки за пределы конструкции, а вся проводка может быть спрятана за подвесным потолком.

При монтаже проводки открытым способом для фиксации труб используют хомуты или скобы.

Монтаж скрытого типа помогает решить проблему, как спрятать проводку на потолке, и требует соблюдения нескольких условий:

  • На железобетонных перекрытиях следует прокладывать кабель с помощью металлических или гофрированных труб.
  • На деревянных перекрытиях применяют стальные трубы.

Тонкости укладки провода в стяжку

У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.

Разметка и схема

Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.

Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.

На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.

Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Сечение провода (кв.мм) Сила тока (А) Мощность (Вт) Номинал автомата
1,5 15 3300 16
2,5 21 4600 20
4 27 5900 25
6 34 7400 32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Как делать монтаж проводки в зависимости от поверхности?

Если принято решение самостоятельного монтажа, то учитывайте тип потолочной поверхности. От этого фактора зависит дальнейшая работа.

Как развести проводку под натяжной потолок с учетом материала? Варианты следующие:

1. Дерево

Если потолок выполнен из дерева, то основным «маскирующим» материалом выступают стальные трубы.

При выборе диаметра изделия ориентируйтесь на толщину применяемого жгута проводов (кабельной продукции). Если планируется применение нескольких кабелей, то протягивайте их через одну трубу (заблаговременно предусмотрите больший диаметр изделия).

Требования к распредкоробкам:

  • исполнение IP 65;
  • выполнение из металла;
  • внутренние элементы коробки ограждены от прикосновения к ним кабельных жил.

Для этих целей используйте изолирующие материалы.

Монтаж выполняется по следующему алгоритму:

  • делайте разметку пути, по которому будут идти провода (кабельная продукция);
  • отмечайте места и монтируйте проходные и распределительные коробки;

отмеряйте трубы и нарезайте их, после чего фиксируйте изделия на потолке, объединяйте

  • конструкцию с помощью сварки;
  • любые изменения пути кабелей (подъемы, опускание, повороты) делайте под углом 90 градусов;
  • стягивайте кабель с небольшими промежутками (чтобы не было провисания), после чего оставляйте на выходе 22-25 сантиметров (этой длины достаточно, чтобы зачистить и соединить провода);
  • объединяйте жилы, которые сходятся в распределительные коробки под натяжным потолком;
  • заземляйте проводку, после чего проверьте качество выполненных работ.

2. Металл

Если поверхность потолка выполнена из металла, то трубы для прокладки должны быть выполнены из электротехнического пластика. Преимущества материала – легкость монтажа, устойчивость к воспламенению, надежность.

Из этого же материала должны быть выполнены и коробки для объединения проводов. Если установка таких конструкций недопустима в помещении (по требованию нормативных документов), то применяйте трубы из стали.

Монтаж делайте следующим образом:

  • размечайте путь, по которому будут проходить провода. Действуйте согласно нарисованной схемы (так будет проще делать ремонт проводки под натяжным потолком в будущем);
  • размечайте и монтируйте распредкоробки;
  • отмеряйте трубы и нарезайте их нужной длины, после чего фиксируйте их на потолке. По завершении работы склеивайте конструкцию;
  • следите, чтобы все направления движения кабеля делались под углом 90 градусов. Используйте для этих целей гофру;
  • протягивайте кабельную продукцию в закрепленных трубках с помощью стальной протяжки и
  • выводите кабель на расстояние 22-25 сантиметров с каждой из сторон;
  • спаивайте или сваривайте жилы в распредкоробках;
  • проверяйте правильность монтажа.

3. Железобетонные конструкции

В старых домах (времен СССР) применялись железобетонные плиты, которые требуют к себе особого подхода. На современном этапе перекрытия готовятся в процессе строительства.

В них заблаговременно укладывается все необходимое для проводки – коробки, трубы и прочее. Но такая конструкция характерна для новых зданий. Что касается старых домов, то в них применяются стандартные плиты-перекрытия.

Если это ж/б плиты – ваш случай, то проводку стоит делать в специальных каналах.

Сложность в том, что внутри отверстий набивается грязь и песок, которые усложняют процесс протягивания кабельной продукции. Следовательно, перед выполнением работы убедитесь в возможности ее выполнения.

Разводка по полу

Проводка по полу укладывается во время черновой отделки помещения при ремонтных работах, либо в новых постройках.

Это скрытая проводка, не требующая штробления. Кабели в трубах укладываются в стяжку, что считается надежнее прокладки по стенам.

Другой вариант – расположение кабеля по полу под деревянным покрытием. Но этот вариант хуже, особенно в частных домах, где могут быть мыши или другие грызуны, в этом случае лучше используйте металлические трубы или металлорукав.

При выполнении монтажа электропроводки по полу, должны соблюдаться следующие условия:

  • для обеспечения сменяемости кабеля, прокладка осуществляется в ПВХ-гофре или других видах труб из металла, ПВХ, заполнение труб при этом не должно превышать 40%;
  • трасса монтируется без крутых поворотов, длина каждой линии не превышает 20 м;
  • если проводка осуществляется по полу из деревянного покрытия, её не пропускают поверх лаг, а крепят в специально сделанных отверстиях, обработанных средствами, предотвращающими возгорание;
  • при монтаже на бетоне, толщина стяжки сверху гофры должна быть более 3 см;
  • соединение проводов запрещено выполнять в виде скруток, концы кабеля выводят в соединительные коробки.
  • соединения в коробках недоступных к обслуживанию должно быть выполнено сваркой, пайкой или опрессовкой (ГОСТ Р 50571.5.52-2011, п. 526.3)

Плюсы

Электрическая проводка в стяжке проста в исполнении и не требует специальной квалификации. Самый трудный момент – это затяжка кабеля в трубу. И если вы будете делать распредкоробки в стяжке, то они будут необслуживаемыми, поэтому необходимо предусмотреть возможность выполнить соединения одним из описанных выше способов.

Данный способ позволяет:

  • избежать штробления стен;
  • исключить случайное повреждение электропроводки при ремонтных работах, подвешивании картин, полок и прочего;
  • сэкономить на объеме кабеля, в сравнении с прокладкой по стенам;
  • потратить меньше времени и финансов на работу, так как не нужно штробить стены или наносить толстый слой штукатурки.

Минусы

Отрицательными сторонами монтажа проводки по полу являются следующие моменты:

  • При обрыве цепи возникает сложность в нахождении проблемной зоны под полом, поэтому приходится полностью вытаскивать кабель из аварийного участка и заменять его новым проводником. При этом учтите что зачастую это сделать затруднительно.
  • Увеличиваются денежные траты на закупку гофры или трубы, так как монтаж без них в этом случае недопустим.
  • Несоответствующие нормам пожарной безопасности гофра и кабель может стать причиной преждевременного выхода из строя питающей сети.

Безопасность при монтаже и распространенные ошибки

Чтобы работа прошла без эксцессов, рекомендуется придерживаться простых рекомендаций:

  • Все работы выполняют в специальных защитных рукавах.
  • Большая часть работ проходит на потолке, и потому используют только устойчивые и прочные стремянки.
  • Чтобы не возникала необходимость постоянно спускаться за инструментами, все нужное складывают в сумку и держат при себе.

Несколько советов, которые помогут избежать проблем при работе:

Если не использовать защитные коробки, со временем могут возникнуть аварийные ситуации.
Важно правильно рассчитать сечение провода – если оно не будет соответствовать нагрузке, кабель может перегреться или загореться.
Если подключить всех потребителей к одному устройству защитного отключения, при любых повреждениях потребуется ремонт всех точек. Также это просто небезопасно: человека, находящегося в помещении, может ударить током даже при выключенных электроприборах.
Работу всегда нужно начинать с установки распределительных коробок, и только после этого прокладывать кабель.
Нельзя допускать соприкосновения или пересечения кабеля.. Крепление проводки на потолке – задача несложная, однако требующая внимания

Если игнорировать технику проведения работ, поручиться за безопасность готовой системы будет нельзя

Крепление проводки на потолке – задача несложная, однако требующая внимания. Если игнорировать технику проведения работ, поручиться за безопасность готовой системы будет нельзя.

Факторы, влияющие на порядок прокладки электропроводки

На процесс прокладки разводки по основному потолку влияет тип поверхности и материал, из которого он состоит. Если поверхность потолка деревянная, то для прокладки электропроводки надлежит воспользоваться предназначенными для этого стальными трубами, по которым можно тянуть один или несколько кабелей тщательно изолированных друг от друга. Дерево, как известно материал горючий, поэтому необходимо изолировать от него все нагревающиеся приборы и проводку, не пренебрегая правилами пожарной безопасности. Распределительные коробки также должны быть максимально безопасны.

Монтаж производим в следующем порядке. На потолке определяем конфигурацию трасс кабеля, делаем разметку, устанавливаем распределительные и проходные коробки. Нарезаем трубы по длине, фиксируем их по заданным меткам на потолке с помощью специальных крепежных клипс, после этого воспользуемся сваркой для соединения всей конструкции. Работая со сваркой, помните о технике безопасности, особенно вблизи горючих поверхностей. Теперь можно протянуть кабель через трубки от коробок, не забывая оставлять на концах выводы (200-250 мм), чтобы потом распаять их в коробках, затем нужно спаять жилы кабелей в коробках и хорошенько их изолировать.

Проводка под натяжным потолочным покрытием на металлической конструкции, также производится с соблюдением ряда правил. Металл хорошо проводит электричество, поэтому электропроводку следует размещать в специальных пластиковых кабель-каналах или трубах, распределительные коробки также подбирайте из электротехнического пластика. Монтаж кабель каналов и протяжка проводки осуществляется в том же порядке, что и в случае с деревянными поверхностями, за исключением сварки, которая в этом случае не используется. Вся конструкция соединяется с помощью гофры и крепится к потолку.

Если потолок помещения представляет собой железобетонную плиту, в которую встроены технологические каналы для прокладки электропроводки, нужно помнить, что в таких каналах имеются грудки бетона, которые могут помешать прокладке кабеля. В таком случае лучше воспользоваться способом наружной протяжки, прямо по поверхности бетонного потолка. Это касается в основном старых домов «советской» постройки. В новостройках же перекрытия устроены по-другому, в них, как правило, заранее проложены электротехнические коммуникации, которыми можно воспользоваться, не тратя лишнее время и материалы.

В заключение следует отметить, что процесс монтажа проводки с натяжным потолком можно осуществить самостоятельно без посторонней помощи. При этом следует помнить о нескольких несложных вещах. Выбирайте кабель с сечением, которое больше расчетного, так сказать с запасом, не жалейте изоляционных материалов, помните о правилах техники безопасности при производстве монтажа и все у вас получится в лучшем виде.

Интересное:

Зачем нужна маскировочная декоративная лента для натяжных потолков

Установка натяжных потолков без газа

Как приклеить потолочный плинтус к натяжному потолку?

Для чего используется клей для натяжных потолков?

Зачем нужна тепловая пушка для установки натяжных потолков?

Комплектующие для натяжных потолков – что нужно для монтажа?

Электропроводка по потолку

В каких случаях электрики рекомендуют делать монтаж проводки по верху и никак иначе? Здесь могут сойтись несколько условий.

если вы планируете монтаж натяжных или гипсокартонных потолков

Именно благодаря натяжным потолкам, можно удачно скрыть все гофры и кабеля, которые будут проходить по верху.

При использовании гипсокартона, вовсе не обязательно применять его на всю площадь. Можно все сделать локально, на отдельных участках, по периметру определенных помещений.

Смастерить что-то наподобие коробов, куда будут размещены точечные светильники.

у вас уже залита готовая стяжка и вас она устраивает

Если она качественная, то и нет никаких оснований и смысла перезаливать новую, тратить на это дополнительные деньги. Ваш выбор по проводке здесь будет обращен наверх, а не вниз.

вы не хотите менять уже существующее напольное покрытие

Особенно, если речь идет об эксклюзивном покрытии, каком-нибудь красивом художественном паркете. Вам конечно необходим ремонт, но старые полы в квартире при этом нужно оставить не тронутыми.

Во всех этих случаях разумным решением будет провести электрику именно по потолку.

Комбинированный вариант электрики

Однако не нужно брать за аксиому все вышесказанное и монтировать у себя в квартире электрику только по потолку, либо только по полу.

Весьма распространен вариант комбинированного решения данного вопроса. Часть проводов пускается поверху, а часть по низу.

Иногда в равной степени, иногда нет. Причиной этого может быть очень большой объем и разветвленность всей архитектуры проводки.

Если у вас в электрощитке не менее двух или трех десятков модульных аппаратов защиты, и при этом есть еще слаботочный щит, то при монтаже всего этого хозяйства по полу, вы получили бы огромнейший шлейф проводов.

Чем он шире, тем выше вероятность перехлестов и пересечения гофр между собой. Такие пересечения не есть хорошо. А в некоторых случаях даже могут привести к увеличению толщины стяжки.

Поэтому здесь идеальным решением будет комбинированный вариант. Небольшое количество гофр (в первую очередь слаботочку) можно пустить по потолку.

А силовые провода уложить в стяжку.

Также по потолку в будущем можно будет пускать дополнительные линии, которые вы изначально и не планировали, например на систему кондиционирования.

Организация распределительных коробок при укладке проводки над подвесным потолком

Как говорилось раннее, при установке глухого подвесного потолка, доступ к коробкам невозможен. Один из вариантов решения — монтаж коробок ниже потолка. Но тогда теряется весь эффект от скрытой проводки.

Если вы предвидите необходимость периодического вмешательства в коробку, можно установить в незаметном месте (например, над высоким шкафом), ревизионный люк.

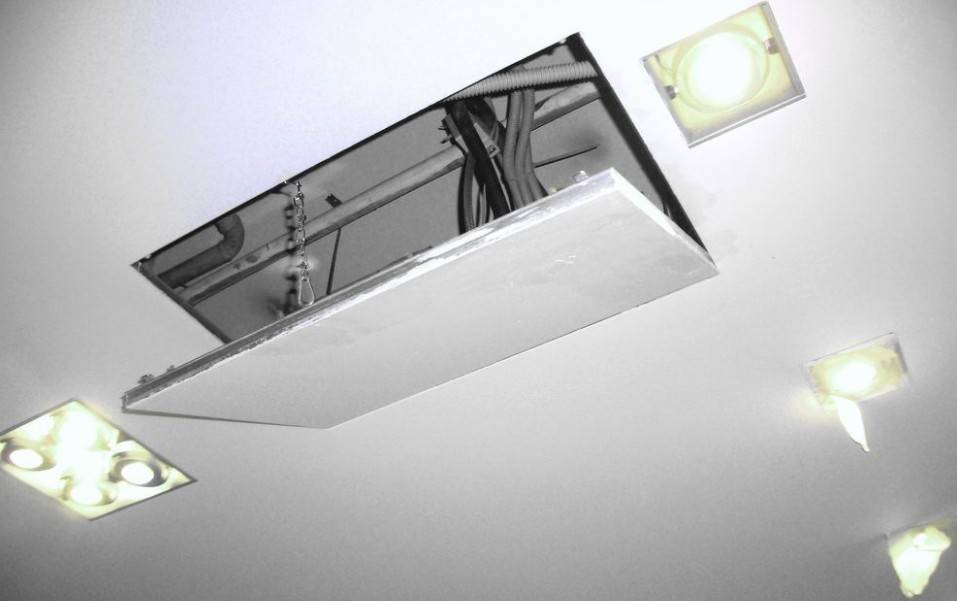

Существуют так называемые «люки-невидимки», которые не слишком портят внешний вид.

Тогда есть смысл вывести ключевые линии в одну распаячную коробку, и поместить ее над люком. Это несколько усложнит монтаж, но при необходимости обеспечит легкий доступ.

И все таки, самый оптимальный способ организации распределительных узлов (хотя бы на магистральных линиях) — вынос коробок за плоскость подвесного потолка. Поэтому узловые точки делаются в коридоре (прихожей), где всегда можно организовать антресоли. Все коробочки будут доступны, и в то же время, скрыты от глаз.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

  1. Определяют место, откуда электричество подаётся к локальному участку.
  2. Выделяют точки, где потребляется электричество.
  3. Выбирают место установки для компонентов защиты.
  4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.

Только фазовый провод разрывают все выключатели

Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

  1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
  2. Далее устанавливаются распределительные коробки.
  3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
  4. Отдельные части труб соединяются, стандартный вариант – сварка.
  5. Кабеля прокладываются по трубам при помощи протяжки.
  6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
  7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
  8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

  1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
  2. Укладка кабелей – свободная. Натяжение отсутствует.
  3. По приложенному к стене шпателю легко проверить показатель углубления.
  4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала

Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Как монтировать ретро проводку в доме

Перед началом монтажа проверьте состояние стен и потолка. Если на поверхностях есть какие-то выступы и острые элементы, обязательно устраните их.

При монтаже необходимо обращать внимание на материал, из которого изготовлены стены. На деревянные поверхности элементы лучше прикреплять с помощью шурупов

Для кирпичных и бетонных стен подойдут дюбеля.

Подготовьте инструменты: шуруповерт, отвертку, плоскогубцы, линейку, крепежи, карандаш для разметки стен. Не забудьте о схеме проводки — она все время должна быть перед глазами.

Пошаговый алгоритм работ по прокладке винтажной проводки:

  • Установите в отмеченных местах изоляторы. Не обязательно размещать их на одной линии — можно поменять направление под углом примерно 45 градусов.
  • Разместите выключатели, розетки и распределительные коробки. При размещении элементов строго следуйте схеме проводки.
  • Протяните провода, последовательно двигаясь по линии размещения изоляторов.
  • Натяните провода, проверьте сопротивление.
  • Проверьте, как работают выключатели.

Провода нужно монтировать только после их подключения к выключателям и розеткам. Если поступить наоборот, будет сложнее рассчитать необходимую длину кабелей и обеспечить оптимальную натяжку. В помощь начинающим электромонтажникам — подробная видеоинструкция по монтажу винтажной проводки.

Витые провода необходимо зафиксировать стяжками на крайних изоляторах. Это поможет создать хорошую натяжку и избежать провисов.

Важно! Не скручивайте провода между собой. Для соединения кабелей используйте специальные клеммы

Альтернативный вариант — пайка.

Монтаж винтажной проводки открытым способом

Крепление кабеля к полу

Сам кабель в гофре при его монтаже по полу можно закрепить тремя способами:

с помощью перфоленты

с использованием текстильной ленты

на сетке, кабельными стяжками

Последний метод применяют при использовании в квартире напольной шумоизоляции.

В противном случае, при просверливании или пробитии монтажным гвоздем слоя шумоизоляции, нарушается весь смысл данных работ.

В этих отверстиях образовываются мостики, через которые звук свободно проникает от соседей в вашу квартиру, либо наоборот. Вдруг это именно у вас шумная комната с барабанной установкой и шумоизоляция нужна вам, чтобы соседи не жаловались в ТСЖ на непонятные звуки, которые мешают им спать.

Такой вариант сетки со стяжками, конечно же сложнее, и занимает больше времени на монтаж. Но по другому, вы не добьетесь нормальной работы в шумоподавлении.
