Температурные датчики класса ntc

Содержание

Диод как датчик температуры- функция полупроводника

Диод — наипростейший по своей комплектации прибор, обладающий свойствами полупроводника.

Между двумя крайностями диода (донорной и акцепторной) пролегает область пространственного заряда, иначе: p-n-переход. Этот «мост» обеспечивает проникновение электронов из одной части в другую, поэтому, в силу разноимённости составляющих его зарядов, внутри диода возникает довольно малый по силе, но всё-таки ток. Движение электронов по диоду происходит только в одну сторону. Обратный ход конечно есть, но совершенно незначительный, а при попытке подключить в этом направлении источник питания диод запирается обратным напряжением. Это увеличивает плотность вещества и возникает диффузия. Кстати, именно по этой причине диод носит название полупроводникового вентиля (в одну сторону движение есть, в другую — нет).

Если попытаться повысить температуру диода, то количество неосновных носителей (электронов двигающихся в обратном основному направлении) увеличится, а p-n-переход начнёт разрушаться.

Принцип взаимодействия между падением напряжения на диодном p-n-переходе и температурой самого диода была выявлена практически сразу после того, как он был сконструирован.

В результате p-n-переход диода из кремния — это наиболее простой температурный датчик. Его ТКН (температурный коэффициент напряжения) составляет 3 милливольта на градус цельсия, а точка прямого падения напряжения — около 0,7В.

Для нормальной работы данный уровень напряжения излишне мало, поэтому чаще используется не сам диод, а транзисторные p-n-переходы в комплекте с базовым делителем напряжения.

В результате, конструкция по своим качествам соответствует целой последовательности диодов. Как итог, показатель по падению напряжения может быть гораздо большим, чем 0,7В.

Поскольку ТКС (температурный коэффициент сопротивления) диода является отрицательным (- 2mV/°C), то он оказался весьма актуальным для использования в варикапах, где ему отводится роль стабилизатора резонансной частоты колебательного контура. Контроль осуществляется при помощи температуры.

Данные по падению напряжения на диодах

При анализе показаний цифрового мультиметра можно отметить, что данные по падению напряжения на p-n-переходе для кремниевых диодов составляют 690-700 мВ, а у германиевых — 400-450 мВ (хотя этот вид диодов на данный момент практически не используется).  Если во время замера температура диода поднимается, то данные мультиметра напротив снизятся. Чем значительнее сила нагрева, тем значительнее падают цифровые данные.

Обычно это свойство используется для стабилизации процесса работы в электронной системе (например, для усилителей звуковых частот).

Схема термометра на диоде.

Датчики температуры для микроконтроллера

На данный момент многие схемы строятся на микроконтроллерах, сюда же можно отнести и разнообразные измерители температуры, в которых могут быть применены полупроводниковые датчики при условии, что температура при их эксплуатации не превысит 125°C.

Поскольку градуирование температурных измерителей происходит ещё на заводе, калибровать и настраивать датчики нет никакой необходимости. Получаемые от них результаты в виде цифровых данных поступают в микроконтроллер.

Применение полученной информации зависит от программного наполнения контроллера.

Помимо прочего, такие датчики могут работать в термостатном режиме, то есть (при заранее заданной программе) включаться или выключаться по достижении определённой температуры.

Однако, если опорными станут другие температурные показатели, программу придётся переписывать.

Прочие сферы применения

Хотя на сегодняшний день выбор температурных датчиков весьма широк, никто не забывает про их диодный вариант, который достаточно часто применяется в электроутюгах,  электрокаминах и электронике в самом широком её смысле.

Несмотря на ограничения по температурному режиму диодные датчики имеют свои значительные плюсы:

— относительная дешевизна;

— скромные габариты;

— запросто подойдут к огромному числу электронных приборов;

— превосходная чувствительность и точность.

Благодаря всем этим качествам область применения датчиков данного типа растёт из года в год.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Datasheet Download — ETC

Номер произв NTC8D-11
Описание (NTCxD-11) NSP Power Type NTC Thermistors
Производители ETC
логотип

1Page

No Preview Available !

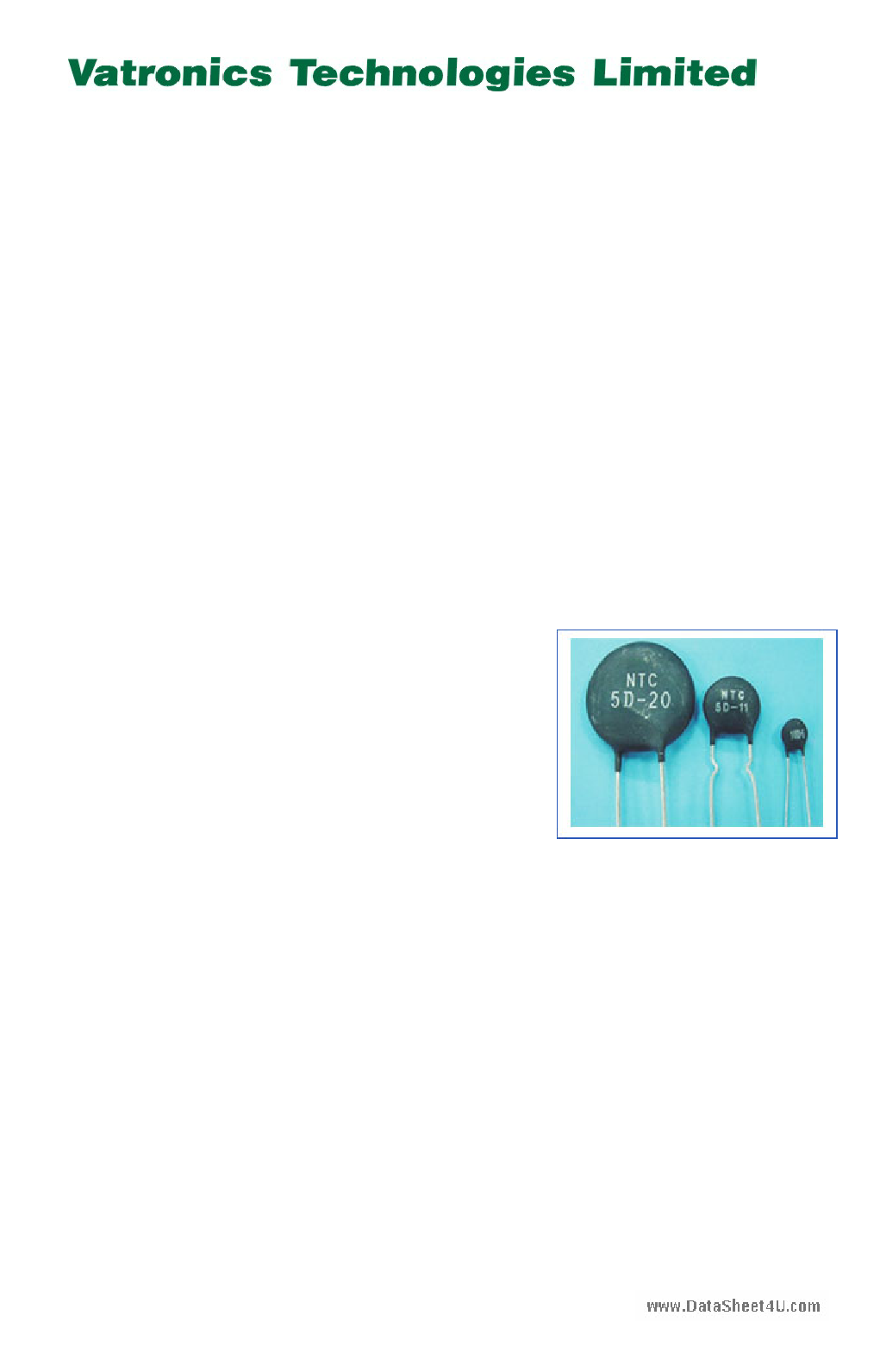

NSP POWER TYPE NTC THERMISTORS
* Introduction:
••Vatronics is Suitable for the use in switching power supply, UPS power supply, electric heaters, electronic
energy-saving lighting, electronic ballast and electronic devices for power supply circuit protection; and for the
use in color video tube, incandescent bulb and other lighting devices for filament protection; it features small
size, high power, strong resistance to surge current, quick response, high B value, low residue resistance, long

wwswe.rDvaictaeSlhifeee,th4Uig.hcormeliability, high security and wide applications.

* Applications:
••Suitable for the use in switching power supply, UPS power supply, electric heaters, electronic energy-saving
lighting, electronic ballast and electronic devices for power supply circuit protection; and for the use in color video
tube, incandescent bulb and other lighting devices for filament protection.
* Features:

••x Small size, high power and strong resistance to surge current;

••y Quick response;

••z High in B value and low in residual resistance;

••{ Long service life and high reliability;

••| High security and wide applications.

Vatronics Part Number System
NTC 5D 13
(1) (2) (3)
(1)Product Type: NTC
(3)Diameter =13mm
(2)Risistor Value at 25C =5C

No Preview Available !

Code
(Chip
Diameter)
A
Chip
Diameter
MAX
B
Lead
Wire
Length
MIN
C Pitch
D
Chip
Thickness
MAX

Ex

Lead Wire
Diameter
F
Distance
from Lead
Wire to
Chip MAX

Gy

Molding
Distance

Hy

Post-
Molding
Pitch MIN
20
22
25 7.5±1/10±1
7
1.0
4
28±3.5
4.5
15
16.5
25 7.5±1/10±1
6
1.0
4
24±3.5
4.5
13
14.5 25 7.5±1
6
0.8
4
22±3.0
4.5
11 12.5 25 5±1
www.DataSheet4U.com
9 10.5 25 5±1
5
5
0.8
4
20±2.0
3.0
0.6
4
18±2.0
3.0
Note:

x «E» value may be 0.6 for resistors for which the chip’s diameter is ≤φ13and the working current is ≤2A.

y «G» column and «H» column stand for bend dimensions of the lead.

Specifications List
Model Number

R25±20%

(Ω)

Max.
Current (A)
Approx. Resistance in
Max. Current at 25• (

Ω)

Dissipation
Power
(mW/•)
Time
Constant
•S•
Operating
Temperature
•••
NTC3D-9
3
4
0.12 11 35
NTC4D-9
4
3
0.19 11 35
NTC5D-9
5
3
0.21 11 34
NTC6D-9
6
2
0.315
11 34
NTC8D-9
8
2
0.4 11 32
NTC10D-9
10
2
0.458
11 32
NTC12D-9
12
1
0.652
11 32
NTC16D-9
16
1
0.802
11 31
NTC20D-9
20
1
0.864
11 30
NTC30D-9
30
1
1.022
11 30
NTC50D-9
50
1
1.252
11 30
NTC80D-9
80
0.8
2.01
11 30
NTC2R5D-11
2.5
5
0.095
13 43

No Preview Available !

NTC3D-11
3
NTC4D-11
4
NTC5D-11
5
NTC6D-11
6
NTC8D-11
8
NTC10D-11
10
NTC12D-11
12
NTC16D-11
16
NTC20D-11
www.DataSheet4U.com
NTC30D-11
20
30
NTC50D-11
50
NTC80D-11
80
NTC1R3D-13
1.3
NTC1R5D-13
1.5
NTC2R5D-13
2.5
NTC3D-13
3
NTC4D-13
4
NTC5D-13
5
NTC6D-13
6
NTC7D-13
7
NTC8D-13
8
NTC10D-13
10
NTC12D-13
12
NTC15D-13
15
NTC16D-13
16
NTC20D-13
20
NTC30D-13
30
NTC1R3D-15
1.3
NTC1R5D-15
1.5
5
4
4
3
3
3
2
2
2
1.5
1.5
1.2
7
7
6
6
5
5
4
4
4
4
3
3
3
3
2.5
8
8
0.1
0.15
0.156
0.24
0.255
0.275
0.426
0.47
0.512
0.667
1.021
1.656
0.062
0.073
0.088
0.092
0.12
0.125
0.17
0.188
0.194
0.206
0.316
0.335
0.338
0.372
0.517
0.048
0.052
13
13
13
13
13.5
14
14
14
15
15
15
15
13
13
13
14
15
15
15
15
15
15
16
16
16
16
16
18
19
43
44
45
45
47
47
48
50
52
52
51
51
60
60
60
60
67
68
65
-55~+200
65
60
65
65
60
60
65
65
68
69

Всего страниц 5 Pages
Скачать PDF

Терморезисторы NTC с инкапсулированным покрытием

Стекловолокно с термистором NTC

Это датчики температуры NTC, запечатанные в воздухонепроницаемом стеклянном пузыре. Они предназначены для использования при температурах выше 150 ° C или для монтажа на печатной плате, где требуется прочность. Инкапсуляция термистора в стекле повышает стабильность датчика, а также защиту датчика от окружающей среды. Они изготавливаются герметично уплотняющими резисторами типа NTC в стеклянный контейнер. Типичные размеры колеблются от 0,4 до 10 мм в диаметре.

Терморезисторы NTC с инкапсулированным покрытием

Типичные области применения

Термисторы NTC используются в широком спектре применений. Они используются для измерения температуры, температуры управления и температурной компенсации. Они также могут использоваться для обнаружения отсутствия или наличия жидкости, в качестве устройств ограничения тока в цепях питания, мониторинга температуры в автомобильных агрегатах и многих других. Датчики NTC можно разделить на три группы, в зависимости от электрической характеристики, используемой в агрегатах и устройствах.

Типичные области применения

Характеристика сопротивления-температуры

Приложения, основанные на характеристике сопротивления-времени, включают измерение температуры, контроль и компенсацию. К ним также относятся ситуации, в которых используется термистор NTC, так что температура датчика температуры NTC связана с некоторыми другими физическими явлениями. Эта группа агрегатов требует, чтобы термистор работал в условиях нулевой мощности, что означает, что ток проходящий через него поддерживается как можно на более низком уровне, чтобы избежать нагрева зонда.

Текущая временная характеристика

Устройствами, основанными на характеристике текущего времени, являются: временная задержка, ограничение пускового тока, подавление перенапряжений и многое другое. Эти характеристики связаны с теплоемкостью и постоянной диссипации используемого термистора NTC. Схема обычно полагается на термистор NTC, нагреваясь из-за проходящего через него тока. В какой-то момент это вызовет какое-то изменение в схеме, в зависимости от устройства, в котором оно используется.

Устройства, основанные на характеристике напряжения и тока термистора, обычно включают изменения условий окружающей среды или изменения схемы, которые приводят к изменениям рабочей точки на заданной кривой в цепи. В зависимости от применения это может использоваться для ограничения тока, температурной компенсации или измерения температуры.

Конструкция и разновидности терморезисторов

Термисторы с аксиальными выводами

SMD-термисторы

Резистивный элемент терморезистора изготавливают методом порошковой металлургии из оксидов, галогенидов, халькогенидов некоторых металлов, в различном конструктивном исполнении, например в виде стержней, трубок, дисков, шайб, бусинок, тонких пластинок, и размерами от 1—10 микрометров до нескольких сантиметров.

По типу зависимости сопротивления от температуры различают терморезисторы с отрицательным (NTC-термисторы, от слов «Negative Temperature Coefficient») и положительным (PTC-термисторы, от слов «Positive Temperature Coefficient» или позисторы) температурным коэффициентом сопротивления (или ТКС). Для позисторов — с ростом температуры растёт их сопротивление; для NTC-термисторов увеличение температуры приводит к падению их сопротивления.

Терморезисторы с отрицательным ТКС (NTC-термисторы) изготовляют из смеси поликристаллических оксидов переходных металлов (например, MnO, СoOx, NiO и CuO), полупроводников типа AIII BV, стеклообразных, легированных полупроводников (Ge и Si), и других материалов. PTC-термисторы изготовляют из твёрдых растворов на основе BaTiO3, что даёт положительный ТКС.

Условно терморезисторы классифицируют как низкотемпературные (предназначенные для работы при температуpax ниже 170 К), среднетемпературные (от 170 до 510 К) и высокотемпературные (выше 570 К). Выпускаются терморезисторы, предназначенные для работы при температурах от 900 до 1300 К.

Терморезисторы способны работать в различных климатических условиях и при значительных механических нагрузках. Однако, с течением времени, при жёстких условиях его эксплуатации, например, термоциклировании, происходит изменение его исходных термоэлектрических характеристик, таких как:

  • номинального (при 25 °C) электрического сопротивления;
  • температурного коэффициента сопротивления.

Также существуют комбинированные приборы, такие как терморезисторы с косвенным нагревом. В этих приборах в одном корпусе совмещены терморезистор и гальванически развязанный от него нагревательный элемент, задающий температуру терморезистора, и, соответственно, его электросопротивление. Такие приборы могут использоваться в качестве переменного резистора, управляемого напряжением, приложенным к нагревательному элементу такого комбинированного прибора.

Температура рассчитывается по уравнению Стейнхарта — Харта:

1T=A+Bln⁡(R)+Cln⁡(R)3{\displaystyle {1 \over T}=A+B\ln(R)+C^{3}}

где T — температура, К;
R — сопротивление, Ом;
A,B,C — константы термистора, определённые при градуировке в трёх температурных точках, отстоящих друг от друга не менее, чем на 10 °С.

Одним из существенных недостатков «бусинковых» термисторов, как температурных датчиков, является то, что они не взаимозаменяемы и требуют индивидуальной градуировки. Не существует стандартов, регламентирующих их номинальную характеристику сопротивление — температура. «Дисковые» термисторы могут быть взаимозаменяемыми, однако при этом лучшая допускаемая погрешность не менее 0,05 °С в диапазоне от 0 до 70 °С. Типичный 10-килоомный термистор в диапазоне 0—100 °С имеет коэффициенты, близкие к следующим значениям:

A=1,03∗10−3{\displaystyle A=1,03*10^{-3}};
B=2,93∗10−4{\displaystyle B=2,93*10^{-4}};
C=1,57∗10−7{\displaystyle C=1,57*10^{-7}}.

Измерения






Для измерения температуры в качестве термопреобразователей можно использовать полупроводниковые диоды и транзисторы. Это объясняется тем, что при постоянном значении тока, протекающего в прямом направлении, например через переход диода, напряжение на переходе практически линейно изменяется с изменением температуры.

Для того чтобы значение тока было постоянно, последовательно с диодом достаточно включить большое активное сопротивление. При этом ток, проходящий через диод, не должен вызывать его нагрева.

Построить градуировочную характеристику такого термодатчика можно по двум точкам — в начале и в конце измеряемого диапазона температур. На рисунке 1, а показана схема измерения температуры при помощи диода VD. Источником питания может служить батарейка.

Рис. 1. Схема измерения температуры при помощи диода (а) и транзисторов (б, в). Мостовые съемы позволяют увеличивать относительную чувствительность устройства, компенсируя начальное значение сопротивления датчика.

Аналогично влияет температура на сопротивление перехода эмиттер — база транзисторов. При этом транзистор может одновременно действовать и как датчик температуры, и как усилитель собственного сигнала. Поэтому применение транзисторов в качестве термодатчиков имеет преимущество перед диодами.

На рисунке 1, б показана схема термометра, в которой в качестве преобразователя температуры используется транзистор (германиевый или кремниевый).

При изготовлении термометров как на диодах, так и на транзисторах требуется построить градуировочную характеристику, при этом в качестве образцового средства измерений можно использовать ртутный термометр.

Инерционность термометров на диодах и транзисторах небольшая: на диоде — 30 с, на транзисторе — 60 с.

Практический интерес представляет мостовая схема с транзистором в одном из плеч (рис. 1, в). В этой схеме эмиттерный переход включен в одно из плеч моста R4, на коллектор подано небольшое запирающее напряжение.

Здесь Ваше мнение имеет значение

 —
 поставьте вашу оценку (оценили — 6 раз)



Ключевые теги: диод, транзистор, температура




Смотри также:


  • Простой терморегулятор для строительного вагончика или аквариума
  • Источник питания для приборов на ОУ
  • Портативный прибор для подбора пары мощных транзисторов KB усилителя мощнос …
  • Простой цифровой термометр на КР572ПВ5
  • Цифровой термометр с полупроводниковым датчиком
  • Термометр для газового водонагревателя
  • Простые полупроводниковые термометры
  • Частотомер с линейной шкалой
  • Вольтметры постоянного и переменного тока
  • Ультралинейный бестрансформаторный усилитель НЧ на 10 вт
  • Простой электротермометр
  • Эфирная радиоточка на двух транзисторах
  • Вольтметры-индикаторы на светодиодах
  • Электронный термометр на аналоговой микросхеме
  • Компания National Semiconductor представила цифровой датчик температуры, ко …


Обозначение на схеме, разновидности, применение

В электронике всегда приходится что-то измерять или оценивать. Например, температуру. С этой задачей успешно справляются терморезисторы – электронные компоненты на основе полупроводников, сопротивление которых изменяется в зависимости от температуры.

Здесь я не буду расписывать теорию физических процессов, которые происходят в терморезисторах, а перейду ближе к практике – познакомлю читателя с обозначением терморезистора на схеме, его внешним видом, некоторыми разновидностями и их особенностями.

На принципиальных схемах терморезистор обозначается вот так.

В зависимости от сферы применения и типа терморезистора обозначение его на схеме может быть с небольшими отличиями. Но вы всегда его определите по характерной надписи t или t°.

Основная характеристика терморезистора – это его ТКС. ТКС – это температурный коэффициент сопротивления. Он показывает, на какую величину изменяется сопротивление терморезистора при изменении температуры на 1°С (1 градус Цельсия) или 1 градус по Кельвину.

У терморезисторов несколько важных параметров. Приводить я их не буду, это отдельный рассказ.

На фото показан терморезистор ММТ-4В (4,7 кОм). Если подключить его к мультиметру и нагреть, например, термофеном или жалом паяльника, то можно убедиться в том, что с ростом температуры его сопротивление падает.

Терморезисторы есть практически везде. Порой удивляешься тому, что раньше их не замечал, не обращал внимания. Давайте взглянем на плату от зарядного устройства ИКАР-506 и попробуем найти их.

Вот первый терморезистор. Так как он в корпусе SMD и имеет малые размеры, то запаян на небольшую плату и установлен на алюминиевый радиатор – контролирует температуру ключевых транзисторов.

Второй. Это так называемый NTC-термистор (JNR10S080L). О таких я ещё расскажу. Служит он для ограничения пускового тока. Забавно. Вроде терморезистор, а служит в качестве защитного элемента.

Почему то если заходит речь о терморезисторах, то обычно думают, что они служат для измерения и контроля температуры. Оказывается, они нашли применение и как устройства защиты.

Также терморезисторы устанавливаются в автомобильные усилители. Вот терморезистор в усилителе Supra SBD-A4240. Здесь он задействован в цепи защиты усилителя от перегрева.

Вот ещё пример. Это литий-ионный аккумулятор DCB-145 от шуруповёрта DeWalt. Вернее, его «потроха». Для контроля температуры аккумуляторных ячеек применён измерительный терморезистор.

Его почти не видно. Он залит силиконовым герметиком. Когда аккумулятор собран, то этот терморезистор плотно прилегает к одной из Li-ion ячеек аккумулятора.

Схемы подключения

Подключение термистора

Схема A
Схема B
Схема C
Схема D

Наиболее простым вариантом подключения является схема A. При выборе номинала резистора RA примерно равным сопротивлению термистора в районе измеряемых температур, значения U будут изменяться ближе к линейным, что обеспечит большую точность при интерполяции табличных значений.

Выбирая номиналы RA и термистора, следует учесть, что протекающий через термистор ток вызывает его нагрев и, как следствие, искажение показаний. Желательно чтобы мощность на термисторе не превышала 1 мВт. А значит, при напряжении U0 = 5В, RA должен быть как минимум, 10 килоОм. Сопротивление термистора в измеряемом диапазоне должно иметь примерно тот же порядок.

Схема B призвана ограничить мощность, рассеиваемую на термисторе.

Схемы C и D являются обратными к A и B. Их имеет смысл использовать, если требуется измерять низкие температуры, когда референтное значение АЦП (Uref) ниже U0.

Подключение к АЦП микроконтроллера ATmega

Подключение АЦП микроконтроллеров ATmega

У контроллеров ATmega для снижения шумов используется отдельная линия питания для модуля АЦП. Инструкция рекомендует подключать эти входы через фильтр: индуктивность L = 10мкГн, и конденсатор C2 = 0,1мкФ.

Микроконтроллер может использовать либо внешнее референтное напряжение для АЦП, либо внутреннее (2,56В или 1,1В), либо, в качестве такового, использовать напряжение питания АЦП: AVCC. При использовании внешнего напряжения, оно должно быть подано на вход AREF. При использовании AVCC, или внутреннего напряжения 2,56В, между этим входом и землёй должен быть размещён конденсатор (на схеме C1). Инструкция не даёт чёткого указания для выбора ёмкости конденсатора, рекомендую использовать керамический конденсатор 0,1мкФ и более.

Для снижения измеряемых шумов, рекомендую термистор также подключать к фильтрованному напряжению параллельно AVCC, и настроить на использование этого напряжения в качестве референтного.

Дополнительно, для подавления шумов возникающих на линиях, можно установить конденсатор C3 в диапазоне 1-100нФ.

Следует учесть, что помимо модуля АЦП, вход AVCC запитывает также некоторые из портов ввода/вывода (как правило, на тех же выводах, что используются для АЦП). Использование этих портов на вывод и подключение к ним нагрузки может создать дополнительные шумы в работе АЦП.

Чтобы нивелировать шумы, возникающие на АЦП, рекомендую провести замеры несколько раз подряд и просуммировать полученные значения. В микроконтроллерах ATmega АЦП – 10-разрядный. Просуммировав результаты 64 подряд идущих измерений, результат остаётся в пределах 16-битного беззнакового целого, что не потребует дополнительной памяти для сохранения таблицы значений. При большем числе измерений также можно оставаться в пределах 16 бит, соответствующим образом сдвигая или деля результат.

Как определить номинал по цветовым кольцам

В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.

Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны

Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.

У резисторов из 3 полос цветовая маркировка производится по такой логике:

  • 1 полоса – единицы;
  • 2 полоса – сотни;
  • 3 полоса – множитель.

Точность таких компонентов равна 20%.

Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.

Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).

Чтобы определить номинал воспользуйтесь таблицей

Обратите внимание на последнюю колонку – это ТКС

На корпусе цветные кольца распределяются, так как показано на этой схеме:

Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:

Виды по типу нагрева

Нагрев может быть таких типов (ему соответствует 2 типа термических резисторов):

  • прямой. Температура самого элемента меняется под воздействием тока на нем или воздуха окружающей среды (климатические условия, среда помещения, прибора);
  • косвенный. Температура повышается из-за элементов, окружающих датчик, находящихся непосредственного близко около него. При этом детали никак не связаны. Сопротивление полупроводника обусловлено трансформациями, модуляциями мощности, иных характеристик тока на ближайших элементах. Изделия с косвенным принципом применяются, например, в комбинированных мультиметрах.

SMD и встроенные терморезисторы

Существует также еще два вида терморезисторов, которым стоит уделить внимание:

  1. SMD — детали с особым типом монтажа (для внешнего крепления). Внешне они не сильно отличаются от конденсаторов SMD, изготовленных из керамики. Габариты соответствуют стандартному ряду — 1206, 0805, 0603 и т. д. По виду отличить такие изделия от терморезисторов SMD почти невозможно.
  2. Встроенные. Применяются в паяльных станциях (для контроля температуры жала), в том числе термовоздушного типа.

Как выбрать стабилизатор напряжения для дома и дачи, 220 и 12 вольт, какой лучше

В дополнение стоит сказать, что в электронике вместе с терморезисторами используются термореле и термические предохранители, которые работают на похожем принципе и также устанавливаются в электронных приборах.

<

Больше о сфере применения

При правильной настройке и монтаже термистора, он может стать элементом для проверки температурного режима на улице или в помещении. С его помощью можно отслеживать любые его изменения. Конечно, речь не идет о настолько верных измерениях, как это требуется на производственных площадях. Шага в один градус будет вполне достаточно. Также деталь часто используется в защитной системе двигателя от перегрева. В таком случае специалист соединяет ее с реле. Если случается угроза нагревания, нарушающая все допустимые меры безопасного режима, двигатель отключается. При наличии опыта можно включить термистор в систему бортового ПК. Это позволяет отслеживать показатели на мониторе, что является весьма удобным решением на практике.

Все терморезисторы выпускаются в корпусах с защитными свойствами, что позволяет исключить влияние влаги на них. Это положительно отражается на сроках службы элемента. Если специалист правильно подберет терморезистор, он может рассчитывать на длительное использование элемента и оборудования, в котором он будет установлен.

Главные параметры терморезисторов

При выборе детали важно ориентироваться на ее показатели и характеристики, меняющиеся в зависимости от типа, производителя, исходного материала и других показателей. При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет. При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет

При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет.

Параметры терморезисторов:

  1. ГАБАРИТЫ. При покупке нужно быть уверенным, что деталь подходит по размеру и поместится на плате (в схеме).
  2. СОПРОТИВЛЕНИЯ RT и RT. Параметры измеряются в Омах и указываются применительно к текущей температуре в градусах Цельсия или Кельвинах. Если деталь рассчитана на работу при температурах от -100 до +200 градусов Цельсия, температурный режим для окружающей среды принимается на уровне 20-25 градусов Цельсия.
  3. ПОСТОЯННАЯ ВРЕМЕНИ Τ (СЕК). Параметр отражает тепловую инерционность. При расчете учитывается время, которое необходимо для изменения температуры термического резистора на 63% от разницы t детали и окружающего воздуха. В большинстве случаев этот параметр принимается равным 100 градусов Цельсия.
  4. ТКС (в % на один градус Цельсия). Как правило, этот показатель прописывается для той же температуры t, что и холодное сопротивление. В такой ситуации при обозначении используются другие цифры — at.
  5. Мощность рассеивания Pmax (предельно допустимый параметр), Вт. По этому показателю можно судить о пределе, до достижения которого в полупроводнике не происходит необратимых изменений (параметры остаются прежними). При этом превышение температуры tmax при достижении Pmax исключено.
  6. Температура tmax — максимально допустимый параметр, при котором характеристики терморезистора длительное время остаются без изменений (на установленном производителем уровне).
  7. Коэффициент энергетической чувствительности (измеряется в Вт/проценты*R). Обозначение — G. Показатель отражает мощность, которую необходимо рассеять на детали для снижения параметра R на один процент.
  8. Коэффициент рассевания (измеряется в Вт на один градус Цельсия). Условное обозначение — H. Параметр отражает мощность, которая рассеивается на термическом резисторе при разнице в температурных режимах детали и окружающего воздуха на один градус.

Рассмотренные выше коэффициенты (G и H) зависят от характеристик применяемого полупроводника и особенностей обмена тепла между изделием и окружающей его средой. Параметры связаны друг с другом через специальную формулу — G=H/100а.

  1. Теплоемкость (измеряется в Джоулях на один градус Цельсия). Условное обозначение — C. Показатель отражает объем тепла (энергии), необходимой для нагрева терморезистора на один градус.

Некоторые рассмотренные параметры связаны друг с другом. В частности, постоянная времени τ равна отношению между теплоемкостью и коэффициентом рассеивания.

При покупке позитрона, кроме указанных выше параметров, нужно учесть интервал позитивного температурного сопротивления и кратность изменения R в секторе положительного ТКС.

Типоразмеры

Форма ТР: тонкие пластинки (реже трубочки), шайбочки, таблетки, каплевидные формы, размером в несколько мм. Некоторые типоразмеры микроскопические (микроны).

Есть также типоразмер SMD, напоминающий такого же типа плавкие предохранители, конденсаторы, иные детали. Изделия таких форм похожие (находятся в стандартных диапазонах 1206, 0805, 0603 и так далее), их почти невозможно различить «на глаз», надо читать спецификацию схемы.

Другой особый тип — встроенные изделия, они более узнаваемые: термопара, таблетка, капля с выводами или более габаритный корпус-цилиндр с двумя проводками.

По количеству отпаек (ножек) есть 2 типа позисторов: с 2 или 3 указанными элементами. Трехвыводные состоят из 2 позитронов-таблеток, объединенных одним корпусом. Одна из пластинок меньшая. Отличается и R, например, 1.3…3.6 кОм и 18…24 Ом. ТР с 2 ножками чаще всего кремниевые (Si), это более узнаваемые пластинки.

Обозначения разных электродеталей на схемах:
