Схемы электрооборудования ваз 2113 / 2114 / 2115

Содержание

Диагностика вентилятора охлаждения — пытаемся найти неисправность

Датчиков температуры будет два: один, который на , соединён с ЭБУ. Его и надо отключать – второй оставьте, как есть.

ДТОЖ на двигателе 11183

Мы отключаем разъём, но не демонтируем сам датчик. Дальше переводим ключ в положение 1, ну и т.д.

Что касается электричества, тут всё выглядит сложно: реле вентилятора находится в одном блоке, а предохранитель – в другом. Нам нужен предохранитель F5 (20А). Кстати сказать, с ним соединён и вентилятор, и клаксон.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Главный монтажный блок установлен под капотом, а дополнительный – у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» находится снизу.

А дальше возможны варианты:

Реле вентилятора установлено посередине;
Также это реле могут установить вверху.

Ниже показан второй вариант.

Дополнительный монтажный блок (вариант 2)

Кстати, возле нужного нам реле всегда размещён предохранитель. Он является частью цепи вентилятора.

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ — это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

цепь, в которую включен замок зажигания;
цепь АКБ зарядная;
цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

очистители фар;
аварийную сигнализацию;
указатели поворота;
очистители лобовых стекол;
контроль исправности лампочек;
электроподъемники;
электрообогрев задних стекол;
клаксон;
фары дальней подсветки;
фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

https://youtube.com/watch?v=cYix8RWyweQ

Инжекторный двигатель управляется системой, которая состоит из блока управления — ЭБУ — и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название — контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами — контроллером и датчиками — существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;

https://youtube.com/watch?v=_3O229-5AUY

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль. Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

Основные элементы панели

Основное место на приборной панели отведено для тахометра и спидометра, датчика количества топлива и текущей температуры жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 детальнее.

Тахометр ВАЗ 2114 – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, оцифровывается из которых каждая вторая. Максимальное числовое значение оборотов – 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля показатель тахометра необходимо умножать на 100. К примеру, если стрелка расположена на отметке 40, значит коленвал выполняет 4000 оборотов в минуту.

Производителем указана критическая величина оборотов, при достижении которой двигатель четырнадцатой может выйти из строя из-за чрезмерной нагрузки. На приборе она выделена красной штриховкой, эта величина составляет от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на которое выводятся данные о текущем времени и температуре воздуха окружающей среды.

Четырнадцатая обладает индукционным стрелочным спидометром, который расположен в правой части приборной панели. Спидометр также поделен на секторы, величина деления – 10 километров. Максимальная отметка – 200 км.

Спидометр работает от датчика измерения скорости, расположенного внутри коробки переключения передач. Стоит учитывать, что все индукционные спидометры, в том числе и тот, что установлен на четырнадцатой, обладают допустимым уровнем погрешности в 5 км/час.

Снизу стрелки спидометра находится электронный экранчик, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета. Точку отсчета может устанавливать сам водитель, для этого под цифрой 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега к нулю.

Датчик количества бензина

Справа на панели приборов ВАЗ 2114 (приборная панель ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнацатой модели) расположен стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 – полный бак, ½ — бак заполнен на половину, 0 – пустой бак.

Рядом с датчиком расположен цветовой индикатор – лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение 20-30 километров дозаправить автомобиль.

Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура – 50, максимальная – 130 градусов. Критическая зона температуры начинается с 105 градусов, она отмечена красной штриховкой.

Если охлаждающая жидкость четырнадцатой закипает, то необходимо тут же остановить автомобиль и заглушить двигатель, поскольку езда в таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если не работает датчик температуры на приборной панели ВАЗ 2114, необходимо проверить проводку, посредством которой датчик подведен к емкости с охлаждающей жидкостью. Также возможно окисления контактов датчика, их необходим либо протереть растворителем, либо заменить датчик на новый.

Green370 Блог Расплоложение предохранителей Ваз 2115 и их назначения.

Сам сталкивался с проблемой поиска предохранителей, какой за что отвечает, так вот держите)))Мне очень помогает))Всем ровных дорог, и полного бака)))

К1 – реле включения очистителей фар;К2 – реле-прерыватель указателей поворота и аварийной сигнализации;К3 – реле очистителя ветрового стекла;К4 – реле контроля исправности ламп;К5 – реле включения стеклоподъемников;К6 – реле включения звуковых сигналов;К7 – реле включения обогрева заднего стекла;К8 – реле включения дальнего света фар;К9 – реле включения ближнего света фар;F1-F20 – плавкие предохранители

F1 (10 А)Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.

F2(10A)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.

F3 (7,5 А)Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы)

F4(20A)Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

F5 (20 А)Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.

F6 (30 А)Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).

F7 (30 А)Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).

F8 (7,5 А)Правая противотуманная фара.

F9 (7,5 А)Левая противотуманная фара.

F10(7,5 А)Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.

F11 (7,5 А)Лампы габаритных огней по правому борту.

F12(7,5A)Правая фара (ближний свет).

F13(7,5 А)Левая фара (ближний свет).

F14(7,5A)Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.

F15(7,5A)Правая фара (дальний свет).

F16 (15 А)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

Схема управления двигателем ВАЗ 2111 (Январь 5.1, Bosch M1.5.4N)

Фрагмент монтажного блока;
Электровентилятор системы охлаждения двигателя;
Индикатор состояния автомобильной противоугонной системы;
Блок управления автомобильной противоугонной системой;
Датчик температуры охлаждающей жидкости;
Датчик расхода воздуха;
Дроссельный патрубок;
Колодка, присоединяемая к датчику положения дроссельной заслонки;
Колодка, присоединяемая к регулятору холостого хода;
Контроллер;
Колодка, присоединяемая к жгуту проводов кондиционера;
Датчик кислорода;
Датчик детонации;
Датчик положения коленчатого вала;
Датчик скорости;
Адсорбер;
Аккумуляторная батарея;
Главное реле;
Колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов;
Колодка диагностики;
Плавкий предохранитель защиты цепей главного реле;
Плавкий предохранитель защиты контроллера;
Плавкий предохранитель защиты электробензонасоса и его реле;
Реле включения электробензонасоса;
Реле включения электровентилятора;
Колодка, присоединяемая к жгуту проводов панели приборов;
Колодка, присоединяемая к жгуту проводов панели приборов;
Модуль зажигания;
Электробензонасос с датчиком уровня топлива;
Свечи зажигания;
Форсунки;

F — Провод переднего жгута, идущий к клемме «В+» генератора; G — Провода переднего жгута проводов.

Порядок условной нумерации штекеров в колодках:

Назначение штекеров в колодке 26:

К низковольтному входу тахометра в комбинации приборов;
—
К лампе контроля системы управления двигателем в комбинации приборов (от контроллера);
К выключателю плафона, расположенному на стойке двери водителя;
К лампе контроля системы управления двигателем в комбинации приборов (подача «+» питания);
К маршрутному компьютеру (сигнал расхода топлива);
К комбинации приборов (сигнал скорости автомобиля);
К выводу «15» выключателя зажигания (штекер 4 колодки выключателя)

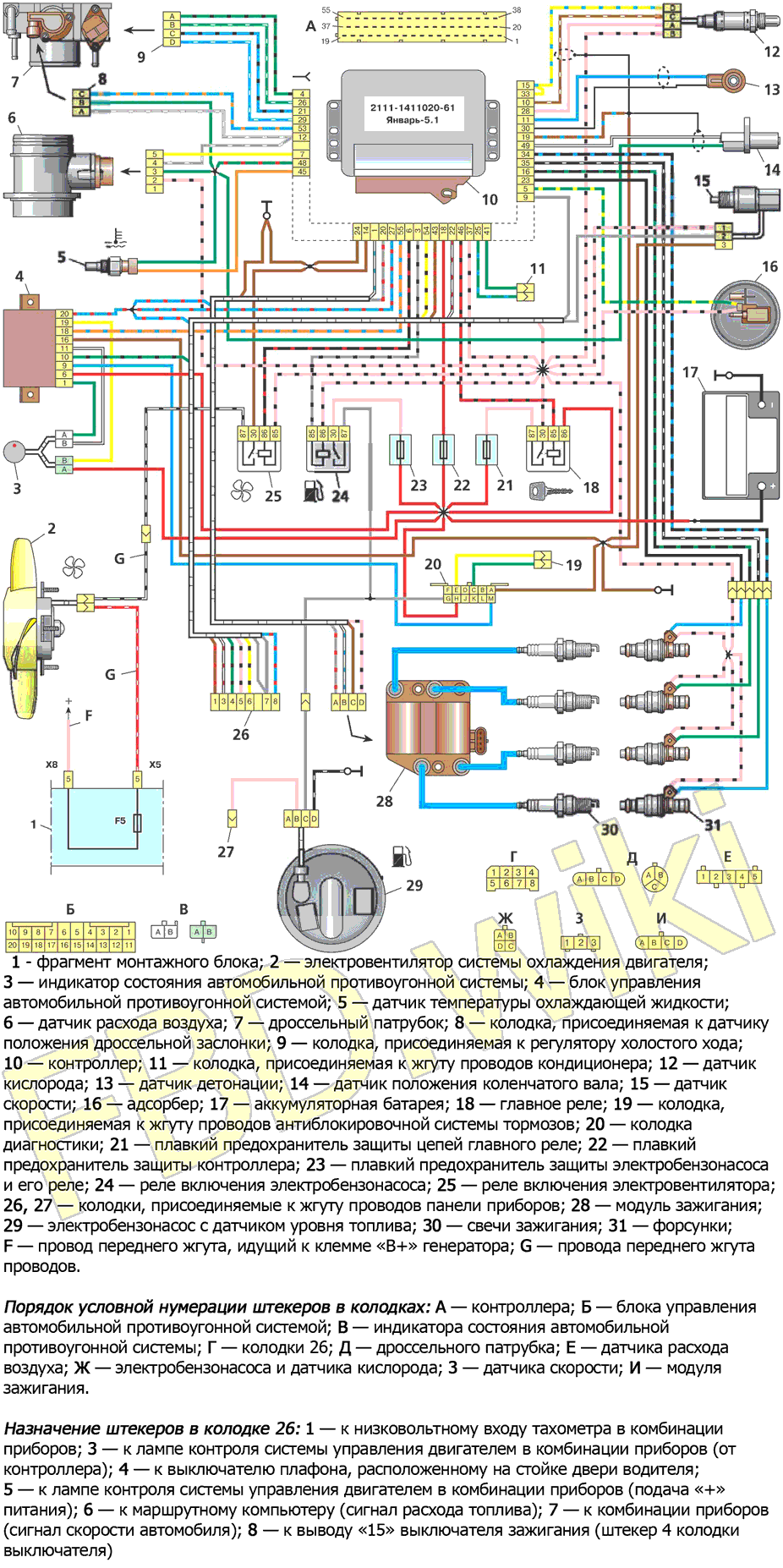

Схема управления двигателем (Январь 5.1, Bosch M1.5.4N)

Фрагмент монтажного блока;
Электровентилятор системы охлаждения двигателя;
Индикатор состояния автомобильной противоугонной системы;
Блок управления автомобильной противоугонной системой;
Датчик температуры охлаждающей жидкости;
Датчик расхода воздуха;
Дроссельный патрубок;
Колодка, присоединяемая к датчику положения дроссельной заслонки;
Колодка, присоединяемая к регулятору холостого хода;
Контроллер;
Колодка, присоединяемая к жгуту проводов кондиционера;
Датчик кислорода;
Датчик детонации;
Датчик положения коленчатого вала;
Датчик скорости;
Адсорбер;
Аккумуляторная батарея;
Главное реле;
Колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов;
Колодка диагностики;
Плавкий предохранитель защиты цепей главного реле;
Плавкий предохранитель защиты контроллера;
Плавкий предохранитель защиты электробензонасоса и его реле;
Реле включения электробензонасоса;
Реле включения электровентилятора;
Колодка, присоединяемая к жгуту проводов панели приборов;
Колодка, присоединяемая к жгуту проводов панели приборов;
Модуль зажигания;
Электробензонасос с датчиком уровня топлива;
Свечи зажигания;
Форсунки;

F — Провод переднего жгута, идущий к клемме «В+» генератора;
G — Провода переднего жгута проводов.

Порядок условной нумерации штекеров в колодках:

А — Контроллера;
Б — Блока управления автомобильной противоугонной системой;
В — Индикатора состояния автомобильной противоугонной системы;
Г — Колодки 26;
Д — Дроссельного патрубка;
Е — Датчика расхода воздуха;
Ж — Электробензонасоса и датчика кислорода;
3 — Датчика скорости;
И — Модуля зажигания.

Назначение штекеров в колодке 26:

К низковольтному входу тахометра в комбинации приборов;
—
К лампе контроля системы управления двигателем в комбинации приборов (от контроллера);
К выключателю плафона, расположенному на стойке двери водителя;
К лампе контроля системы управления двигателем в комбинации приборов (подача «+» питания);
К маршрутному компьютеру (сигнал расхода топлива);
К комбинации приборов (сигнал скорости автомобиля);
К выводу «15» выключателя зажигания (штекер 4 колодки выключателя).

Поиск неисправности

Порой достаточно просто пошевелить клеммы и колодки проводов, чтобы неисправность пропала. Если же этого не происходит – возможно, понадобится замена одного из датчиков. Некоторые из них можно диагностировать при помощи индикатора Check Engine, который загорается, как только с датчиком что-то не в порядке.

Зато датчик холостого хода или расхода воздуха такой функцией не обладают, а потому их диагностировать можно только способом отключения. Если вы сняли датчик с машины, но работа двигателя не меняется, значит, причина была в нем.

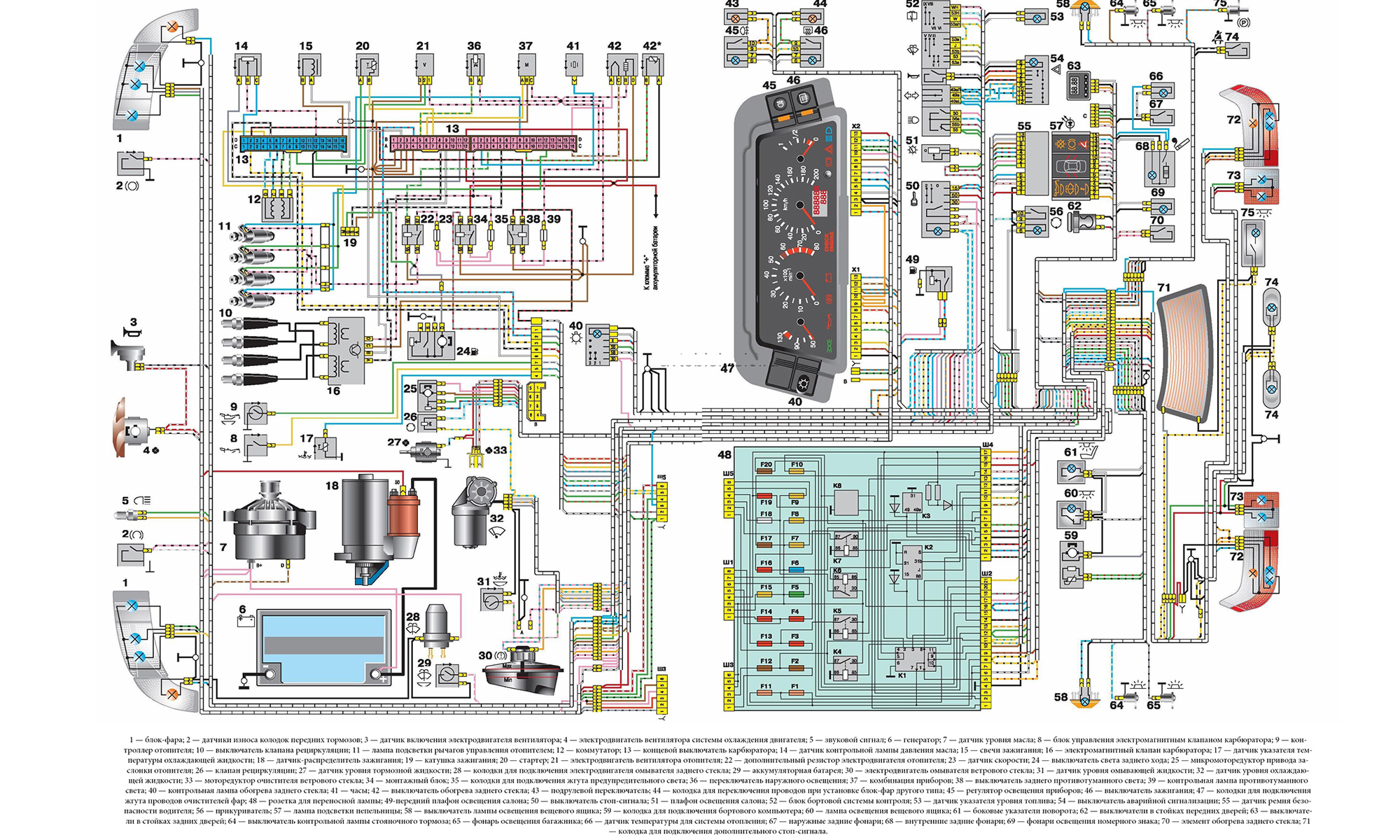

Заводская цветная электрическая (кликабельна 1900х1200) схема

Распиновка бортового компьютера ВАЗ 2114

В стандартных чертежах электрооборудования, участок колодки БК отсутствует по причине ненадобности. Изначально подразумевается, что автомобилист не будет самостоятельно ремонтировать или обслуживать сложный блок управления. Но некоторые пользователи все же идут на риск и монтируют систему самостоятельно. В старых версиях авто, подобный модуль отсутствует или недостаточен для комфортной эксплуатации машины в современном виде.

Для подключения проводов к модулю потребуется купить стандартную колодку на 9 выводов и подключить к ней следующие провода:

1 – зеленый провод подходит от датчика расхода топлива;
2 – личинка зажигания запитываются через оранжевый кабель;
3 – силовая жила от аккумулятора, обычно подводится крассный провод с белой полоской;
4 – заземление или масса, стандартный окрас – черный;
5 – 6к линия, обычно это серый проводок;
6 – Mute – зеленая оболочка с красной линией;
7 – подсветка в стандартной распиновке выводится от клавиши габаритной оптики;
8 – сенсор, отображающий остаток топлива в бензобаке машины, можно подключить напрямую.

Как предотвратить поломки электрооборудования?

Для того, чтобы распиновка ВАЗ 2114 требовалась наиболее редко, от пользователя требуется соблюдать ряд несложных правил и рекомендаций.

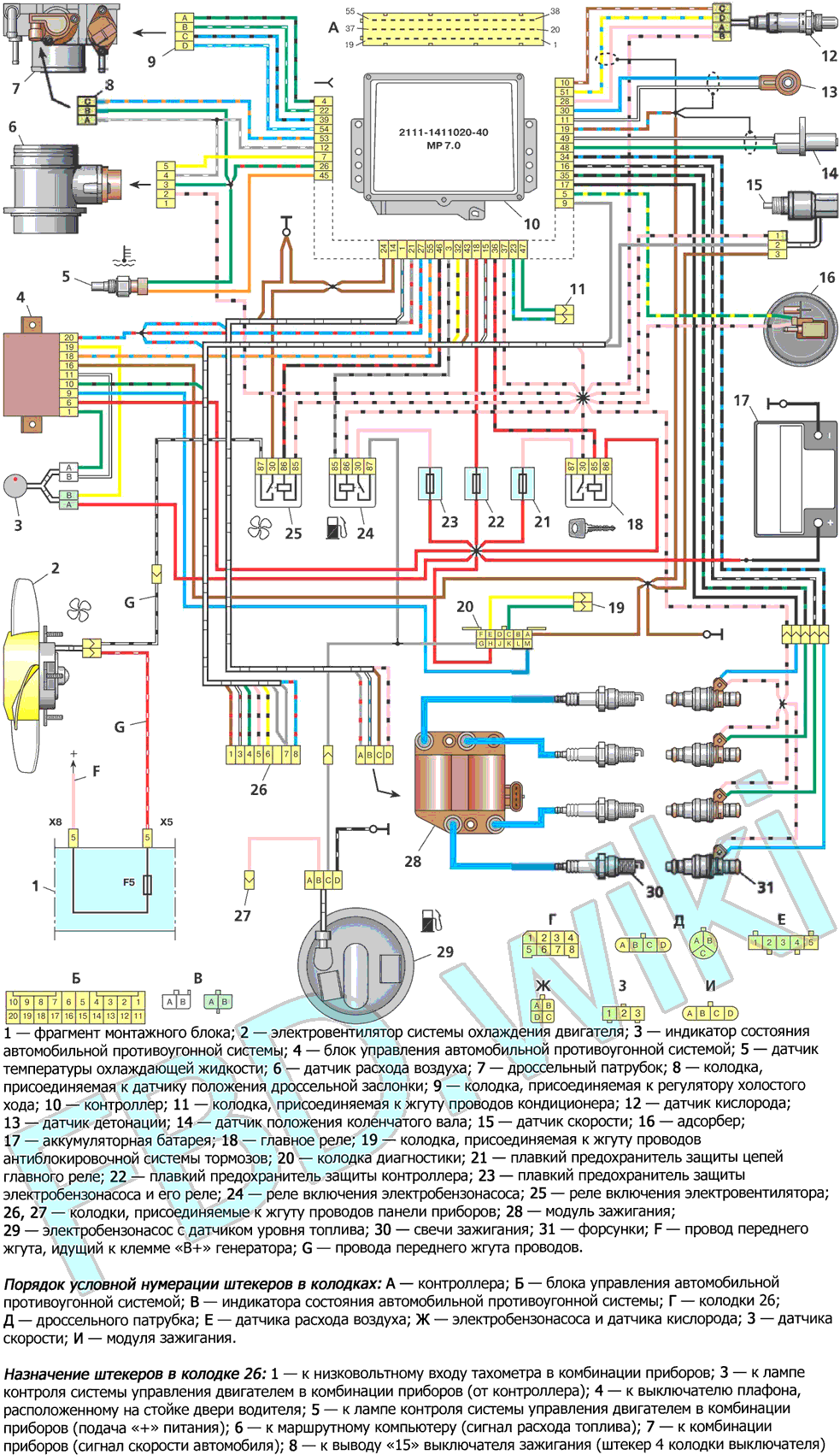

Схема управления двигателем — Евро-2 (Bosch MР7.0)

Фрагмент монтажного блока;
Электровентилятор системы охлаждения двигателя;
Индикатор состояния автомобильной противоугонной системы;
Блок управления автомобильной противоугонной системой;
Датчик температуры охлаждающей жидкости;
Датчик расхода воздуха;
Дроссельный патрубок;
Колодка, присоединяемая к датчику положения дроссельной заслонки;
Колодка, присоединяемая к регулятору холостого хода;
Контроллер;
Колодка, присоединяемая к жгуту проводов кондиционера;
Датчик кислорода;
Датчик детонации;
Датчик положения коленчатого вала;
Датчик скорости;
Адсорбер;
Аккумуляторная батарея;
Главное реле;
Колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов;
Колодка диагностики;
Плавкий предохранитель защиты цепей главного реле;
Плавкий предохранитель защиты контроллера;
Плавкий предохранитель защиты электробензонасоса и его реле;
Реле включения электробензонасоса;
Реле включения электровентилятора;
Колодка, присоединяемая к жгуту проводов панели приборов;
Колодка, присоединяемая к жгуту проводов панели приборов;
Модуль зажигания;
Электробензонасос с датчиком уровня топлива;
Свечи зажигания;
Форсунки.

F — Провод переднего жгута, идущий к клемме «В+» генератора;
G — Провода переднего жгута проводов.

Порядок условной нумерации штекеров в колодках:

А — Контроллера;
Б — Блока управления автомобильной противоугонной системой;
В — Индикатора состояния автомобильной противоугонной системы;
Г — Колодки 26;
Д — Дроссельного патрубка;
Е — Датчика расхода воздуха;
Ж — Электробензонасоса и датчика кислорода;
3 — Датчика скорости;
И — Модуля зажигания.

Назначение штекеров в колодке 26:

К низковольтному входу тахометра в комбинации приборов;
—
К лампе контроля системы управления двигателем в комбинации приборов (от контроллера);
К выключателю плафона, расположенному на стойке двери водителя;
К лампе контроля системы управления двигателем в комбинации приборов (подача «+» питания);
К маршрутному компьютеру (сигнал расхода топлива);
К комбинации приборов (сигнал скорости автомобиля);
К выводу «15» выключателя зажигания (штекер 4 колодки выключателя)

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

1 – контактная группа проводки от дверей к колодке панели приборов;
2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
7 – электронный блок упарвления центральным замком;
8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
10 – клемма подключения штатной акустической системы;
11 – «мама» дверей к правому жгуту подключения электрооборудования;
А1 – подключение заземляющих электропроводки.

Физически, выход присоединяется к приборной доске, контактной группой, расположенной около рукояти открытия капота. Также здесь расположен соответствующий предохранитель.

Основные неисправности

Если с высоковольтными проводами ВВ или проводкой в целом происходят неисправности, это отразится:

на функционировании двигателя — агрегат не сможет работать на полную мощность;
на функционировании оборудования;
на работе оптики и прочих систем.

В целом неисправности проводки делятся на несколько типов — поломки системы зажигания и датчиков. В зависимости от типа определяется и порядок диагностики. Чтобы порядок был правильным, изначально нужно разобраться в типе неисправности.

Поломки зажигания

Признаки неисправностей схемы управления инжектора, которые помогут определить порядок действий:

потеря мощности мотора;
появление провалов в мощности при нажатии на газ;
неустойчивые холостые обороты;
некорректная работа одного либо нескольких цилиндров.

Порядок выявления поломки начинается с диагностики наличия искры ВВ проводов:

включается зажигание;
с ВВ провода первого цилиндра необходимо демонтировать наконечник;
наконечник нужно поднести к металлу, но не прижимать (расстояние между наконечником и металлом — около половины см);
затем включается стартер и вы проверяете, есть ли искра, аналогичная операция повторяется со всеми свечами (автор видео — Домашний автомастер. Ремонт автомобилей.).

При отсутствии искры нужно искать проблемы в катушках либо цепи генератора, порядок действий следующий:

диагностируется катушка;
проверяется модуль;
затем нужно проверить блок управления.

В этом случае измеряется сопротивление. Для диагностики сопротивления катушки используется тестер. Вам необходимо произвести замер сопротивления первичной, а также вторичной обмоток. Уровень сопротивления должен соответствовать норме, если сопротивление неправильное, возможно, потребуется замена обмоток.

Что касается диагностики модуля, то она также производится с помощью тестера — вам нужно замерить сопротивление на парных ВВ проводах. Уровень сопротивления должен составлять 5.4 кОм. Если сопротивление другое, то вы нашли причину поломки.

Поломки датчиков

Как известно, автомобили этой модели оборудованы множественными датчиками, выход из строя которых также может стать причиной нестабильной работы двигателя. Поскольку проводка в моторном отсеке может привести к проблемам в работе агрегата, перед тем, как менять датчики, нужно попытаться пошевелить колодки и разъемы. Возможно, проблема заключается именно в плохом соединении.

Большую часть регуляторов можно проверить с помощью тестера, как правило, о выходе из строя датчиков сообщает лампа Чек на контрольном щитке. Что касается таких регуляторов, как холостого хода и массового расхода воздуха, то об их выходе из строя вы сможете узнать после диагностики, которая производится методом отключения. В том случае, если мотор вовсе не заводится, нужно проверить датчик коленчатого вала.

Причины плохой работы

Причин, по которым плохо работает стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические. Рассмотрим основные из них:

Перекос стекла. Часто причина плохой работы заключается не в самом стеклоподъемном механизме, а в нарушении положения стекла относительно своих направляющих. Это может произойти либо по причине откручивания крепления кронштейна, либо сырая резина, фиксирующая стекло в держателе перестала выполнять свои функции. Этот вариант происходит гораздо реже.
Загрязнение резинок направляющих. Стекло движется внутри пазов, образованных резинками. Эти пазы имеют свойство забиваться грязью. Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.
Загрязнение стеклоподъемного механизма. В процессе эксплуатации водители не догадываются о том, что внутри дверей также необходимо проводить техническое обслуживание. Тем более это касается тросового механизма. С годами происходит не только загрязнение, но и высыхание смазки механизма и тросов, что увеличивает силу трения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.
Следующая причина— износ пластиковых зубьев привода механизма. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.
Обрыв тросиков. Это происходит по причине попыток открыть замерзшие окна. При многократных нагрузках, превышающих номинальные, тросики начинают расслаиваться и постепенно выходить из строя.

Электрические причины можно свести либо к короткому замыканию, либо к потере контакта в схеме стеклоподъемников ВАЗ-2114.

Не горит свет в салоне — как найти неисправность

Если вы заметили, что свет в салоне ваз 2114 перестал включаться, то поиски неисправности следует начать с предохранителя. Сделать это очень просто по той причине, что расположенный в общем блоке предохранитель плафона одновременно является и предохранителем стоп-сигнала. Если свет в салоне перестал гореть, и стоп-сигнал заодно с ним, то следует выполнить замену предохранителя. Если же стоп-сигнал работает, то поиски следует продолжить.

Схема предохранителей

Следующее, на что стоит обратить внимание — это на состояние лампочки накаливания. Для ее проверки достаточно просто снять крышку и проверить, не перегорел ли волосок

В случае неисправности лампу нужно просто заменить на аналогичную.

Если после осмотра лампочки выяснилось, что ее нить цела (либо после замены лампочки свет так и не загорается), то следует внимательно осмотреть ее патрон и, при необходимости, зачистить мелкой шкуркой все его контакты.

Лампочка освещения салона ваз 2114

В случае, если и после удаления окислов не горит свет в салоне ваз 2114, то следует проверить наличие напряжения на контактах плафона при помощи вольтметра (либо тестера). Если тока нет, то придется поочередно прозванивать всю цепь и, в случае обнаружения обрыва, выполнять замену проводки. Эта операция несложная, но может занять изрядное количество времени.

Проводка ваз 2114

Именно по этой причине прозвонку цепи можно начинать не от плафона, а с проверки концевиков. Как сообщают многие владельцы 2114, очень часто проблема кроется именно в них. В случае, если концевые выключатели окажутся неисправными, то их придется заменять, поскольку данная деталь практически не поддается ремонту.

https://youtube.com/watch?v=lXapADHynxM

https://youtube.com/watch?v=e97anogWBwU

Реле и предохранители ВАЗ 2114

F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
F6 на 30 А стеклоподъемники и их реле
F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
F8 на 7,5 А правая противотуманка.
F9 на 7,5 А левая противотуманка.
F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
F11 на 7,5 А правый габарит.
F12 на 7,5 А правый ближний свет.
F13 на 7,5 А левый ближний свет.
F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
F15 на 7,5 А правый дальний.
F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

Расположение реле и предохранителей нового образца

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
К3 — реле очистителя ветрового стекла;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъёмников;
К6 — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
F1-F20 — плавкие предохранители.

Схема соединений монтажного блока нового образца

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
К3 — реле очистителя ветрового стекла;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъёмников;
К6 — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
F1-F20 — плавкие предохранители.

Расположение реле и предохранителей старого образца

1 — реле включения очистителя фар (К6);
2 — реле времени омывателя заднего стекла (К1);
3 — реле прерыватель указателей поворота и аварийной сигнализации (К2);
4 — реле стеклоочистителя (К3);
5 — контактные перемычки на месте реле контроля исправности ламп;
6 — реле включения обогрева заднего стекла (К10);
7 — запасной предохранитель;
8 — реле включения дальнего света фар (К5);
9 — реле включенния ближнего света фар (К11);
10 — предохранитель;
11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (К9);
12 — реле включения звукового сигнала (К8).

Схема соединений монтажного блока старого образца

К1 — реле времени омывателя заднего стекла;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
К3 — реле очистителя ветрового стекла;
К4 — реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
К5 — реле включения дальнего света фар;
К6 — реле включения фароочистителей;
К7 — реле питания стеклоподъёмников;
К8 — реле включения звукового сигнала;
К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя;
К10 — реле включения обогрева заднего стекла;
К11 — реле включения ближнего света фар.

Всвязи с зимой, снегопадами постоянными, тонировкой 5%, да ещё и с тем, что зеркала уже со встроенным подогревом, решился подключить его

Греет отлично, лёд расстапливает на раз-два, капельки дождя (ну или расстаевшего снега) вскоре исчезают совсем, так что отличная вещь! Теперь не понимаю, как без подогрева зеркал можно ездить в плохую погоду

Надо купить: 3м. провода (у меня ушло столько),реле обычное 4х контактное + колодку проводов к нему,предохранитель 7.5А (можно и 10А),кнопка обогрева заднего стекла ВАЗ 2114 + колодку проводов под неёНА ПОЛЯРНОСТЬ ПРОВОДОВ ЗЕРКАЛ ПОФИГСнимаем бортовой компьютер, подключаем тупо по схеме все проводки, я ещё обмотал антискрипом релюшку чтобы не дребезжала

схему скачал где-то, потом показал электику, он одобрил, внёс свои маленькие изменения (я их изменил), так что пользуйтесь на здоровье)

Подключение к бортовой электросети автомобиля

К бортовой сети автомобиля противотуманные фары подключают по классической схеме с силовым реле, которое управляется слаботочной цепью кнопки включения. При этом необходимо руководствоваться электрической схемой, входящей в монтажный комплект. Подключение фар к бортовой электросети автомобиля ЛАДА Гранта можно осуществить двумя способами:

1. Используя новый блок управления наружным освещением от автомобиля ЛАДА Гранта в комплектации «Люкс».
2. Установив кнопку включения в любом удобном месте.

Однако, в любом случае, необходимо снять с автомобиля аккумулятор и протянуть электропроводку через подкапотное пространство в салон автомобиля. При этом проводку нужно спрятать в гофру.

Провода в подкапотном пространстве прокладывают по лонжерону, выводя концы проводов в салон и к установленным противотуманным фарам. Проводка фиксируется пластиковыми стяжками. Далее подключают противотуманные фары и переходят к работе в салоне автомобиля. Проводку в салон протягивают через штатное отверстие в моторном щите. Реле лучше всего разместить в зоне, расположенной за модулем управления наружным освещением. Кроме того блок управления наружным освещением необходимо демонтировать, для чего:

снять крышку монтажного блока;
вывернуть винт крепления к приборной панели и отвести блок, насколько позволят провода;
отсоединить штеккер и вынуть блок.

Провода подключаются следующим образом:

1. Силовое реле (98.3747).

к контакту 87 — провода «+» от противотуманных фар;
к контакту 85 — управляющий провод от кнопки включения;
к контакту 30 — от клеммы «+» аккумуляторной батареи;
к контакту 86 — подключают «-» бортовой сети.

2. Кнопка включения противотуманных фар (991.3710).

к контакту 1 — провод от контакта 85 силового реле;
к контакту 2 — провод «+12 В» от замка зажигания;
к контакту «В» — провод «+12 В» от цепи включения габаритных огней;
к контакту «А» — провод «-» бортовой сети;
контакты «D» и «1» соединяют между собой перемычкой.

Закончив работу, необходимо установить на место блок управления наружным освещением и подключить к бортовой сети аккумулятор. После этого рекомендуется убедиться в правильности монтажа с помощью авометра и только затем проверить работоспособность противотуманных фар, установленных на автомобиль ЛАДА Гранта.

Чтобы повысить комфорт передвижения и безопасность отечественного автомобиля в условиях плохой видимости, многие автовладельцы предпочитают дополнительно устанавливать противотуманные фары (ПТФ).

Но не на всех моделях АвтоВАЗа для дополнительных осветительных приборов есть посадочные места.

Например, для Lada Granta в переднем бампере отформованы только места возможной установки:

Отверстия несквозные;
Заглушек нет;
Проводка не подведена.

Проблема решается двумя путями:

Либо приобретается новый бампер с уже вырезанными отверстиями. Например, у компаний, занимающихся тюнингом моделей АвтоВАЗа; (см. также статью )
Либо вы самостоятельно вырезаете отверстия под противотуманные фары на Гранту – установка, соответственно, также будет осуществляться своими руками.

Опытные автовладельцы советуют самостоятельно вырезать отверстия в бампере. Именно о том, как установить противотуманные фары на Гранту самостоятельно и пойдет дальнейшее повествование.

Электростеклоподъемники ваз 2114, 2115. электросхема
