Не работают стопы ВАЗ 2114 (2113)

Автомобиль ВАЗ 2114 (2113) оборудован стоп-сигналами в задних фонарях (по одному в каждом фонаре). Плюс, дополнительный стоп-сигнал в спойлере на задней двери. Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

Лампа стоп-сигнала (стопа) в заднем фонаре автомобиля ВАЗ 2114 (2113)

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Патрон и контакты лампы стоп-сигнала в заднем фонаре ВАЗ 2114, 2113

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Дорожки платы заднего фонаря на стоп-сигнал

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

Стопы (стоп-сигналы) в задних фонарях автомобиля ВАЗ 2114, 2113, схема подключения

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Почему не работают ФЗХ

Есть несколько причин, из-за которых ФЗХ могут выйти из строя. Попробуем разобраться в них.

Причина неисправности Что делать
Перегорела лампа Замените перегоревшую лампочку на новую, проверьте состояние контактов
Сломался предохранитель Проверьте, замените при необходимости. Предохранитель может привести к потере работоспособности всей цепи контактов
На плате отсутствует масса Плата располагается под фонарем. Простой ремонт устранить проблему
Контакты окислились, покрылись налетом Зачистить контакты не составит особого труда
Проводка оборвалась Придется продиагностировать состояние цепи, проверить целостность проводки, используя тестер и визуальный метод
На пленке фар перегорел контакт Потребуется зачистить контакты, заменить по необходимости элементы
Возникла поломка в механизме коробки передач В такой ситуации предстоит решать вопрос неисправности КПП
Вышла из строя лягушка (датчик) Проверьте состояние датчика включения заднего хода, при необходимости выполните замену устройства

Причин выхода из строя ФЗХ достаточно много, потому водитель обязан знать, как именно устранить тот или иной тип поломки.

Блок ЗФ

Демонтаж платы задних фонарей

Чтобы снять плату, вам потребуется провести несколько простых манипуляций:

  • Откройте багажник;
  • Извлеките из пространства все лишнее, чтобы это не мешало работе;
  • Уберите декоративную обшивку;
  • Демонтируйте кожух, выполненный из пластика;
  • Извлеките заднюю панель;
  • Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
  • Снимите крепежные шпильки датчика заднего хода и саму фару.

Многие путают датчик заднего хода с датчиком скорости, поскольку располагаются данные устройства в непосредственной близости друг от друга.

Демонтажные работы

Проверка работоспособности датчика

Если задние фары не включаются, виновником может служить датчик заднего хода, то есть лягушка в народе.

Снимите с датчика контакты и зажмите их между собой, после чего включение зажигание. Если при этом свет появился, датчик нуждается в замене. Если же света все равно нет, нарушена целостность цепи, а с самой лягушкой все хорошо.

Замену датчика выполняют достаточно просто:

  1. Поставьте автомобиль на яму или эстакаду;
  2. Включите ручной тормоз;
  3. Снимите защиту с днища, открыв доступ к коробке передач;
  4. Уберите контакты от старого датчика;
  5. Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;
  6. Демонтируйте старую лягушку, вставьте на ее место новую;
  7. Дайте автомобилю немного постоять;
  8. Проверьте уровень масла внутри коробки переключения передач;
  9. При необходимости долейте масло до необходимого уровня;
  10. Выполните обратную сборку.

Статья в тему: Как проверить и почистить датчик массового расхода воздуха на ВАЗ 2114

Подобный ремонт вполне можно выполнить своими руками, а цена вопроса составит примерно 250 рублей. Именно столько сейчас стоит новый датчик для ВАЗ 2114.

Проблема с лампочкой

Не редко задние фонари прекращают нормально функционировать по причине выхода из строя самой лампочки.

  • Для ее замены необходимо отсоединить колодку с проводами, извлечь панель контактов от фонаря. Тут достаточно просто сжать боковые фиксаторы, чтобы достать пластиковую панель;
  • Немного надавливайте на патрон и выкручивайте ее движениями против часовой стрелки;
  • Проверьте состояние контактов и проводки;
  • Вкрутите новую лампочку, которая соответствует установленной ранее;
  • При необходимости до вкручивания новой лампы зачистите контакты, прозвоните проводку тестером. Возможно, произошел обрыв в цепи, потому новая лампочка результата не даст.

Типовые неисправности и способы их устранения

Причин, по которым задние фонари могут отказать или частично не работать, множество, но основная из них – выход из строя гибкой печатной платы. Это, по сути, самое больное место задних световых приборов ВАЗ 2115.

Часто отказывают хлипкие контактные площадки, изображающие из себя контакты патрона лампочки, хотя по сути никаких патронов в фонарях нет – фиксирующее лампочку колечко из пластмассы, прижимной вкладыш из пластмассы (все на защелках) и контактные площадки на плате. Проще не придумать, но и смешнее тоже.

Вот и весь «патрон»

Срок службы такого «патрона» – полгода максимум. Если учесть, что автомобиль выпускался 15 лет, то такой подход разработчиков к фонарю, конструкция которого не поменялась за все эти годы, по меньшей мере удивляет. Но факт на лицо.

Переделка платы на патроны

Можно, конечно, регулярно менять гибкую плату – сделать это не проблема. Но, во-первых, плата стоит денег и в принципе не должна являться расходным материалом, чтобы покупать ее упаковками. А, во-вторых, умерший, к примеру, «стоп» сразу не заметишь, а значит, мы в любой момент рискуем получить «под зад» в прямом смысле слова.

Поэтому лучше повозимся и сделаем то, что конструкторам ВАЗ нужно было сделать давным-давно – заменим всю эту гибкую халтуру нормальными патронами. Итак, идем в магазин, покупаем три обычных пластиковых патронах под лампы: один – на односпиральную P21W, два – на двухспиральную лампу P21/5W. По габаритам и внешнему виду они практически не различаются.

Для доработки нам понадобятся 3 таких патрона на один фонарь

Еще придется докупить комплект четырехконтактных автомобильных разъемов «папа-мама». На фото ниже показан только вариант, а типов таких разъемов очень даже много. Кроме того, подойдут и любые другие на большее число контактов.

Еще купим пару вот таких разъемов

Как разобрать плату заднего фонаря? Элементарно и безо всяких инструментов. Для скорости можно воспользоваться шилом, кончиком ножа или отверткой, но можно все сделать и голыми руками. Отжимаем фиксатор (фото слева), выдергиваем пластмассовую имитацию патрона. Все остальное развалится само. Снимаем все три патрона.

Разборка платы заднего углового фонаря Ваз 2115

Полностью разбираем панель – снимаем пластмассовые фиксаторы ламп, удаляем гибкую плату. Размечаем места под новые патроны, при этом ориентируемся на положение старых.

Разметка посадочных мест под патроны

Убираем посадочные стойки под старые патроны и всё, что мешает установке новых патронов с помощью, например, паяльника. Высверливаем отверстия такого диаметра, чтобы наши новые патроны туда входили плотно и не болтались. Если нет соответствующего сверла, сверлим меньшим диаметром, после растачиваем круглым напильником.

Готовые посадочные места под патроны

Для лампочки указателя поворотов используем вот такой патрон – он занимает меньше места, но можно поставить и другой – просто слегка подрезать (впрочем, этот тоже пришлось слегка подрезать).

Патрон для указателя поворотов

Устанавливаем патроны на свои места и фиксируем их любым доступным способом. На фото ниже они просто заплавлены паяльником. Не совсем эстетично, но зато надежно. А эту «эстетику» все равно видно не будет. Провода патрона «поворота» выводим через проделанное отверстие.

Установленные патроны с лампами

Осталось припаять разъемы: – один – к лампочкам, другой – к жгуту питания фонаря, предварительно обрезав старый.

Панель с подпаянным разъемом

Устанавливаем плату на место в фонарь, соединяем колодки питания, проверяем.

Установленная на штатное место доработанная плата

Выбранные нами патроны, конечно, необязательны. Вот так вышел из положения автор приведенного ниже фото. Он использовал металлические патроны.

Вариант с металлическими патронами выглядит куда привлекательнее и культурнее

Замена разъема питания

Иногда патроны в заднем фонаре работают как часы, но подводит разъем, являющийся единым целым с гибкой платой. Если не хотите трудится над установкой патронов, то можно к дорожкам платы подпаять обычную колодку, а ответной ее частью заменить штатную колодку на жгуте питания. Сама идея выглядит так:

Новую колодку можно припаять к контактам гибкой платы

На фото выше приведена доработка фонаря для ВАЗ 2114. Для нашей 2115 все выглядит аналогично, только проводов будет 4, а колодку можно взять на 4 контакта, а не на 6. Ну и место пайки неплохо бы защитить от влаги герметиком или клеевым термопистолетом.

Схема Подключения Задних Фонарей

Лампа освещения панели приборов.


Содержание Причины поломки задних деталей системы освещения и действия водителя О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.


Зеленый провод, четвертый в колодке — плюс на лампу заднего света. Задние фонари «ОСВАР» на ВАЗ 2108, 2109, 21099, 2113, 2114 // Приводим в порядок тазик


Материалы для подключения фаркопа Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения: корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом.


Желтый провод с черной полосой, самый верхний в соединительной колодке — плюс на ламу габаритных огней.


Диодные кольца.


Причины поломок Наиболее распространенные причины выхода узла из строя: самое узкое место во всей конструкции — это эластичная плата; на втором месте, банальное перегорание или механическое повреждения лампочек; третьей причиной является проблема с предохранителем или реле; окисление контактов; обрыв проводки. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.


Генератор ваз

Обзор фонарей PROSPORT для ВАЗ 2106

Почему не горит свет в салоне (основные причины)

Схема электрооборудования автомобиля, которую необходимо изучить прежде, чем приступать к работе

Освещение салона автомобиля – это часть электрики, а поэтому, в любом случае, стоит проблему искать именно в этой части машины. Конечно, рекомендуется изучить, хотя бы поверхностно, технические схемы электрики, чтобы быть хоть немного в теме.

Итак, что же понадобиться? Подробная схема электроузлов автомобиля, немного смекалки и минимальный набор инструментов. Рассмотрим места, где может скрываться проблема:

Чиним свет и знакомимся с электрикой

Поскольку определены основные места неисправности, можно смело перейти непосредственно к методам решения проблемы. Стоит отметить, что с автомобильной электрикой — не все так просто, но поскольку это ВАЗ-2114, то здесь можно сказать всё предельно ясно. Перейдём к методам решения проблемы.

Лампочка

Для того чтобы её достать придётся снять крышку плафона. После этого необходимо проверить есть ли нить раскаливания, и вставить лампу в контрольно-измерительный прибор или просто подключить к АКБ. Если лампа загорелась, то причина неисправности не в ней.

Плафон

Проблема может скрывать в плафоне

Для его диагностики потребуется демонтировать с автомобиля и визуально осмотреть. А также рекомендуется прозвонить контакты, идущие от лампы к проводке.

Предохранитель и реле на ВАЗ-2114

Замена предохраните может решить проблему

Следующей причиной становится сгоревший предохранитель освещения салона. Перегорать эта деталь может вследствие короткого замыкания, которое по разным причинам возникает в бортовой цепи. Зачастую замыкание вызвано именно неисправностью плафона.

Реле подсветки салона отмечено стрелочкой. Нередко контакты подгорают и не дают включиться свету

Проводка

Обрыв проводки может послужить причиной неисправности

Электрическая проводка – ночной кошмар любого автолюбителя. Одним всё понятно, а вот для других – это «тёмный лес». Так, в процессе диагностических операций необходимо прозвонить провода, идущие от плафона к питанию или кнопке.

Замена задних фонарей ваз 2114

Для того чтобы извлечь заднее осветительное оборудование потребуется:

  • ключ на «8»;
  • удобная крестовая отвертка.

Все работы состоят из семи простых шагов:

Первым делом необходимо открыть багажник вашего автомобиля. Если он заполнен вещами, которые могут помешать процессу проведения работ, освободите внутреннее пространство.
Для того чтобы получить беспрепятственный доступ к корпусу задних фар, необходимо снять декоративную, тканевую обшивку. Она крепится при помощи нескольких саморезов, которые легко откручиваются при помощи отвертки. Отводим обшивку таким образом, чтобы она не мешала будущему процессу. На более современных моделях ваз 2114, обшивка крепится при помощи обычной тканевой липучки.
Нащупываем контактную фишку, которая присоединена к плате фары и аккуратно вытаскиваем ее из разъема

При этом фишку не расшатывайте из стороны в сторону, все манипуляции проводите крайне осторожно.
Теперь самое время для того, чтобы снять и извлечь саму плату. Чтобы это сделать, надавите на специальный пластиковый фиксатор и вытяните изделие из корпуса фары.
На данном этапе будем раскручивать крепления задних фонарей

При помощи ключа на «8» нам понадобится выкрутить по одной гайке с четырех крепежных шпилек, которые располагаются по углам каждого фонаря.
Остается только отсоединить корпус устройства от кузова автомобиля. Для этого обхватите фару двумя руками и потяните ее на себя.
Обратное подключение задних фонарей на ваз 2114 осуществляется аналогичным путем, так же как и процесс снятия.

Монтажный блок — снятие и установка

Снятие

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

2. Открываем крышку монтажного блока.

3. Отсоединяем колодку жгута проводов от монтажного блока.

4. Торцовым ключом на 10 мм отворачиваем две гайки крепления монтажного блока.

5. Приподнимаем блок и отсоединяем от блока четыре жгута проводов моторного отсека…

…и пять колодок жгутов проводов салона.

5. Снимаем монтажный блок.

Установка

Устанавливаем монтажный блок в обратной последовательности, при этом колодку красного цвета подсоединяем к гнезду выводов, помеченному красной меткой.

Ставить светодиодные лампы или полностью фонари

В последнее время появилась тенденция замены ламп накаливания в задних фонарях их светодиодными аналогами. Насколько это оправданно и имеет ли смысл возиться? Рассмотрим заметные преимущества и недостатки такого тюнинга.

Достоинства

Низкое энергопотребление. Такой фонарь меньше нагружает генератор. Весьма сомнительное преимущество, поскольку мощность генератора рассчитана на работу с лампами накаливания и в «облегчении» он не нуждается. Что касается мифа Сэкономии топлива» – эта экономия настолько смехотворна, что её в расчет брать просто смешно. Лучше отрегулировать двигатель или довести давление воздуха в шинах до оптимального, а получить куда более существенный результат.

Долговечность. Да, светодиодные лампы служат теоретически дольше, но только если брать приборы качественные и дорогие. Обычные же светодиодные лампы, которыми завален рынок, хоть и стоят в несколько раз дороже ламп накаливания, служат ненамного дольше.

Недостатки

Некорректная работа системы контроля исправности ламп. Часто при установке светодиодов система «сходит с ума» и чудит, как хочет – определить по контрольным лампам, что у нас горит, а что нет, просто нереально. Кроме того, реле указателей поворотов тоже начинает «веселиться» – мигать указателями, как сумасшедшее. Выход – установка светодиодных лампочек с так называемой обманкой – балластным резистором. Все начинает работать как положено, но пропадает экономия энергии – балластный резистор обманки «жрет», как лампа накаливания, имитируя ее работу.

Неправильный световой пучок. Большинство светодиодных ламп светят, как прожектор – в одном направлении. Причем не обязательно «вперед», а, к примеру, по двум сторонам. Толку от такого фонаря мало. Единственно, можно попытаться использовать филаментные лампы или лампы типа «кукуруза». У них световой пучок более-менее правильный.

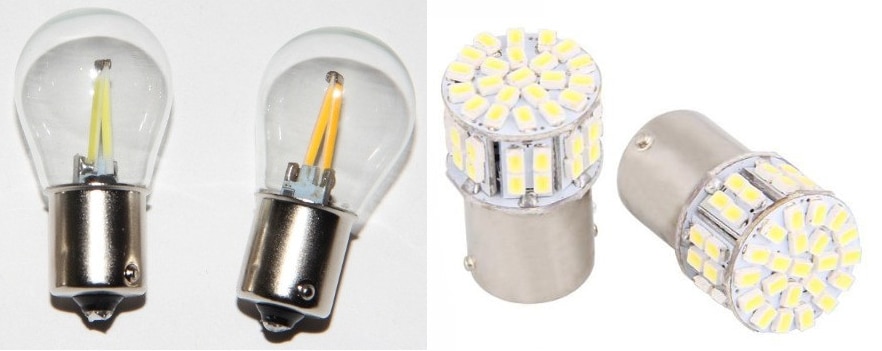

Филаментные лампы (слева) и лампы типа «кукуруза»

Первые, правда, найти достаточно сложно, а стоят они дорого.

Неоправданно высокая стоимость. Даже «китайские» светодиодные лампочки со сроком службы «до следующего полнолуния» стоят в несколько раз дороже ламп накаливания.

Так что если уж ставить светодиоды, то только в виде готового промышленного светодиодного фонаря. Тогда и «поворотники» будут работать как положено, и система контроля с ума не сойдет, и световой пучок будет приемлемым.

Комплект светодиодных задних фонарей на ВАЗ 2115

Мы рассмотрели, как они устроены, сможете самостоятельно заменить в них лампочки и устранить «косяки» производителя, сменив гибкую печатную плату на нормальные патроны.

Предыдущая

Замена автолампНе горят задние фонари ВАЗ 2109 — ремонт и доработка

Следующая

Замена автолампКак снять задний фонарь на Рено Логан 1 и поменять лампочки?

Конструкция блок-фары на ВАЗ-2114

Общий вид блок-фары

Автомобильными фарами пользуются почти все автомобилисты, но не все знают об особенностях её конструкции, а также устройство. Таким образом, стоит более детально рассмотреть данный вопрос.

Схема элементов блок-фары автомобиля ВАЗ-2114:

Схема устройства и подключения блок-фары

  1. Рефлектор:
  2. Нижняя опора рефлектора.
  3. Ограничитель щетки очистителя;
  4. Нижний держатель рефлектора:
  5. Рассеиватель фары.
  6. фланец лампы:
  7. Нить дальнего света;
  8. Экран нити ближнего света;
  9. Нить ближнею света;
  10. Рассеиватель указателя поворота;
  11. Лампа AI2-21-3;
  12. Заглушка. устанавливаемая вместо рабочего цилиндра гидрокорректора;
  13. Верхний держатель рефлектора;
  14. Стяжная пружина:
  15. Рычаг:
  16. Возвратная пружина рычага;
  17. Винт вертикальной регулировки света фары:
  18. Чехол:
  19. Втулка;
  20. Шток рабочего цилиндра:
  21. Манжета;
  22. Корпус рабочею цилиндра:
  23. Кожух фары;
  24. Лампа АКГ12-60+55;
  25. Экран;
  26. Лампа А12-4:
  27. Винт горизонтальной регулировки света фары:
  28. Шпилька крепления блок-фары;
  29. Корпус фары;
  30. Корпус главною цилиндра гидрокорректора;
  31. Трубки. соединяющие главный цилиндр с рабочими:
  32. Двойной поршень:
  33. Приводной винт;
  34. Рукоятка;
  35. Насадка:
  36. Крышка:
  37. Блок- фара;
  38. Монтажный блок;
  39. Реле включения ближнего света фар;
  40. Выключатель зажигания;
  41. Выключатель наружного освещения;
  42. Контрольная лампа дальнего света фар;
  43. Переключатель света фар;
  44. Реле включения дальнего света фар;
  45. I. Схема действия гидрокорректора фар:
  46. А-автомобиль с одним водителем:
  47. В-с водителем и грузом в багажнике;
  48. И.Схема включения фар;
  49. III. Вид на штекерный разъем блок-фары: а штекер ближнего света; в. штекер дальнею света: с штекер габаритного света: d штекер массы

Практическая рекомендация по замене

Блок-фара на ВАЗ-2114 меняется достаточно просто и легко, но сам процесс требует некоторых практических и теоретических навыков. Поэтому, рассмотрим последовательный процесс замены:

  1. Отключаем «клемму-минус» АКБ.
  2. Проводим демонтаж защитной накладки радиатора.

Демонтируем пластиковую защиту верхней панели радиатора

Откручиваем удерживающий винт. Лучше снимать фару в сборе с поворотником

Откручиваем боковое крепление блок-фары

Проводим демонтаж фары

Поломки

Если задний блок фар выходит из строя, это зачастую связано с поломкой лампочки от того или иного фонаря, либо с проблемами в предохранителях.

Более редкий тип поломки — это обрыв проводки.

Следует понимать, что каждый элемент задней оптики играет свою незаменимую роль, потому необходимо поддерживать необходимый уровень работоспособности оптики, своевременно реагировать на возникающие неисправности.

Перед длительными поездками обязательно убедитесь, что все лампы вашего авто работают исправно. В случае аварии по вине неработающих задних фар не рассчитывайте на страховку. Она не будет действовать.

ЛОКАЛИЗАЦИЯ НЕИСПРАВНОСТИ

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

  • перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
  • плохой контакт в местах разъемов;
  • перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
  • плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
  • повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
  • неисправность концевика стоп-сигналов, так называемой лягушки;
  • обрыв проводки, окисление контактов.

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Электрооборудование автомобиля

1 — блок фар; 2 — моторедукторы очистителей фар*; 3 — противотуманные фары*; 4 — датчик температуры окружающего воздуха; 5 — звуковые сигналы; 6 — выключатель лампы освещения моторного отсека; 7 — электродвигатель вентилятора системы охлаждения; 8 — генератор ваз 2114; 9 — датчик сигнализатора недостаточного уровня масла; 10 — датчик уровня омывающей жидкости; 11 — датчик износа колодок передних тормозов; 12 — наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13 — насос омывателя ветрового стекла; 14 — насос омывателя фар*; 15 — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 — датчик сигнализатора недостаточного давления масла; 17 — лампа освещения моторного отсека; 18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях; 19 — моторедуктор очистителя ветрового стекла; 20 — стартер ваз-2114; 22 — датчик указателя температуры охлаждающей жидкости; 23 — выключатель фонарей заднего хода; 24 — датчик сигнализатора недостаточного уровня тормозной жидкости; 25 — аккумуляторная батарея; 26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27 — реле включения противотуманных фар; 28 — монтажный блок; 29 — выключатель стоп-сигнала; 30 — штепсельная розетка для переносной лампы; 31 — лампа подсветки шкалы гидрокорректора фар; 32 — выключатель лампы сигнализатора стояночного тормоза; 33 — колодка подключения лампы подсветки; 34 — выключатель ламп освещения приборов; 35 — подрулевой выключатель; 36 — выключатель аварийной сигнализации; 37 — реле элемента обогрева передних сидений; 38 — выключатель зажигания ваз 2114; 39 — предохранитель цепи фонарей заднего противотуманного света; 40 — предохранитель цепи элементов обогрева передних сидений; 41 — предохранитель цепи блокировки замков дверей; 42 — лампа подсветки передней пепельницы; 43 — реле зажигания ваз-2114; 44 — прикуриватель; 45 — лампа освещения вещевого ящика; 46 — выключатель освещения вещевого ящика; 47 — электродвигатель вентилятора отопителя; 48 — дополнительный резистор электродвигателя отопителя; 49 — переключатель вентилятора отопителя; 50 — лампа подсветки переключателя отопителя; 51 — лампа подсветки рычагов отопителя; 52 — моторедукторы электростеклоподъемников передних дверей; 53 — переключатель электростеклоподъемника правой передней двери ( расположен в правой двери ); 54 — моторедукторы блокировки замков передних дверей; 55 — провода для подсоединения к правому переднему громкоговорителю; 56 — моторедукторы блокировки замков задних дверей; 57 — провода для подсоединения к правому заднему громкоговорителю; 58 — блок управления блокировкой замков дверей; 59 — провода для подсоединения к радиоаппаратуре; 60 — выключатель очистителей фар; 61 — выключатель элемента обогрева заднего стекла; 62 — реле включения фонарей заднего противотуманного света; 63 — колодка для подключения к элементу обогрева правого переднего сиденья; 64 — выключатель фонарей заднего противотуманного света: 65 — выключатель элемента обогрева правого переднего сиденья; 66 — выключатель противотуманных фар; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева левого переднего сиденья; 69 — колодка для подключения к элементу обогрева левого переднего сиденья; 70 — провода для подсоединения к левому переднему громкоговорителю; 71 — переключатель электростеклоподъемника левой передней двери; 72 — переключатель электростеклоподъемника правой передней двери; 73 — провода для присоединения к левому заднему громкоговорителю; 74 — боковые указатели поворотов: 75 — выключатель плафона на стойках передних дверей; 76 — выключатель плафона на стойках задних дверей; 77 — плафон; 78 — плафон индивидуального освещения салона; 79 — колодка для подключения к жгуту проводов электробензонасоса ваз 2114; 80 — выключатель лампы освещения багажника; 81 — комбинация приборов: 82 — лампа освещения багажника; 83 — блок индикации бортовой системы контроля; 84 — маршрутный компьютер (не во всех моделях); 85 — колодка для подключения жгута проводов системы управления двигателем; 86 — задние наружные фонари ваз-2114; 87 — задние внутренние фонари; 88 — колодка для подключения к элементу обогрева заднего стекла; 89 — фонари освещения номерного знака; 90 — дополнительный сигнал торможения, расположенный в спойлере.

Расшифровка штекеров монтажного блока предохранителей ВАЗ 2114, 2113, 2115 модели 2114-3722.010

Таблица расшифровки клемм монтажного блока предохранителей ВАЗ 2114, 2113, 2115
Обозначение штекерного разъема Номер клеммы Цвет провода Наименование устройства
Ш1 1 Б стеклоподъемники
2 Г выключатель зажигания (кл. 15/2)
3 ГП выключатель зажигания (кл. 15)
4 ЖГ переключатель эл.двигателя отопителя
5 Р выключатель зажигания (кл. 30/1)
6 КР выключатель зажигания (кл. 30)
7 блокировка дверей
8 П выключатель зажигания (кл. 50)
Ш2 1 БГ переключатель очистителя заднего стекла
2 Г переключатель указателей поворотов (правый)
3 РП включатель стоп-сигналов
4 Б контрольная лампа целостности ламп
5 ПЧ включатель аварийной сигнализации
6 ГБ дверь левая передняя
7 ОБ включатель задних противотуманных огней
8 34 контрольная лампа дальнего света
9 -/td>
10 04 включатель задних противотуманных огней
11 СЧ контрольная лампа резерва топлива
12 пч контрольная лампа уровня топлива
13 БЧ плафон освещения салона
14 кг контрольная лампа ручного тормоза
15 гч переключатель указателей поворотов (левый)
16 эл.двигатель фароочистителя
17
Ш3 1 ж датчик скорости
2 чп включатель аварийной сигнализации
3 гп переключатель указателей поворотов
4 сб контрольная лампа уровня масла
5 ч масса
6 рб контрольная лампа уровня омывающей жидкости
7 ро контрольная лампа износа тормозных накладок
8 включатель фар
9 жз переключатель стеклоочистителя ветрового стекла
10 пг патрон подключения переносной лампы
11 о выключатель зажигания (кл. 15)
12 рч включатель омывателя заднего стекла
13
14 ж контрольная лампа противотуманных фар
15
16 сг указатель давления масла
17
18 р переключатель стеклоочистителя
19 со переключатель стеклоочистителя
20 с переключатель стеклоочистителя
21 об включатель задних противотуманных фар
Ш4 1 зп Вкл. и контрольная лампа обогрева заднего стекла
2 гб переключатель света фар (дальний свет)
3 о стеклоочиститель
4 бч включатель наружного освещения
5 к реостат освещения приборов
6 р аккумулятор
7 чб переключатель очистителя и омывателя ветрового стекла
8 о колодка Ш4 монтажного блока клемма 3
9 сч включатель звуковых сигналов
10 бп включатель стоп-сигналов
11 р аккумулятор
12 сп переключатель света фар (ближний свет)
13 предупредительный свет
14
15
16 рг контрольная лампа уровня тормозной жидкости
17 зб указатель температуры охлаждающей жидкости
18 кб контрольная лампа заряда аккумуляторной батареи
19 жч включатель противотуманных фар
20 рз контрольная лампа уровня охлаждающей жидкости
21 ж тахометр
Ш5 1 3 дальний свет (правый)
2 зч дальний свет (левый)
3 сч ближний свет (левый)
4 п стартер (кл. 50)
5 пб электровентилятора охлаждения радиатора
6 с ближний свет (правый)
Ш6 1
2 3 включатель света заднего хода
3 гч указатель поворота (левый передний)
4
5
6
7
8 жч габаритный огонь (правый передний)
9 бч терморегулятор электровентилятора
10 жч габаритный огонь (левый передний)
11 г указатель поворота (правый передний)
12 о включатель света заднего хода
13 рг датчик уровня тормозной жидкости
Ш7 1
2 жг эл.двигатель фароочистителя
3 б эл.двигатель фароочистителя
4
5 сб датчик уровня масла
6 сч звуковые сигналы
7 с датчик скорости
8 зб датчик температуры охлаждающей жидкости
9 кб генератор (кл. 61)
10 р насос омывателя ветрового стекла
11 бч включатель подкапотной лампы
12 рб датчик уровня омывающей жидкости
13 рч тормозные накладки
14
15 кп тахометр
16 рз датчик уровня охлаждающей жидкости
17 жб реле противотуманных фар
Ш8 1 жл реле противотуманных фар
2 жч противотуманная фара (левая)
3 ж противотуманная фара (правая)
4 гп катушка зажигания
5 р генератор (кл. 30)
6 р генератор (кл. 30)
7
8 рч реле противотуманных фар
Ш9 1 рч эл двигатель очиститель заднего стекла
2 г указатель поворота (правый задний)
3 бг эл двигатель очиститель заднего стекла
4 оч задние противотуманные огни
5 сч дверь задняя
6 пч дверь передняя правая
7 бч плафон освещения салона
8 кг датчик ручного тормоза
9 бч кнопки сигнализации открытых дверей
10 элементы обогрева заднего стекла
11 с фонарь освещения номерного знака
12 гб дверь передняя левая
13 б плафон освещения салона
14 п стоп-сигналы
15 ж габаритный огонь (правый задний)
16 з фонарь заднего хода
17 жч габаритный огонь (левый задний)
18 жч очиститель заднего стекла
19 о элементы обогрева заднего стекла
Ш11 1 ж насос
2 рч клапан омыва заднего стекла
3
4 ж- насос
5 бч подкапотная лампа
6
7
8 кч подкапотная лампа
9 б эл двигатель стеклоочистителя
10 о эл.двигатель стеклоочистителя ветрового окна
11
12 со датчик аварийного давления масла
13
14 р клапан омыва ветрового стекла
15 со эл.двигатель стеклоочистителя
16 с эл двигатель стеклоочистителя
17 жб эл двигатель стеклоочистителя
18
19

Цвета проводов:

  • Б — белый;
  • Г — голубой;
  • Ж — желтый,
  • 3 — зеленый,
  • К — коричневый;
  • О — оранжевый;
  • П — красный;
  • Р — розовый;
  • С -серый,
  • Ч — черный.
