Схема проводки ВАЗ 2114 инжектор — монтажный блок

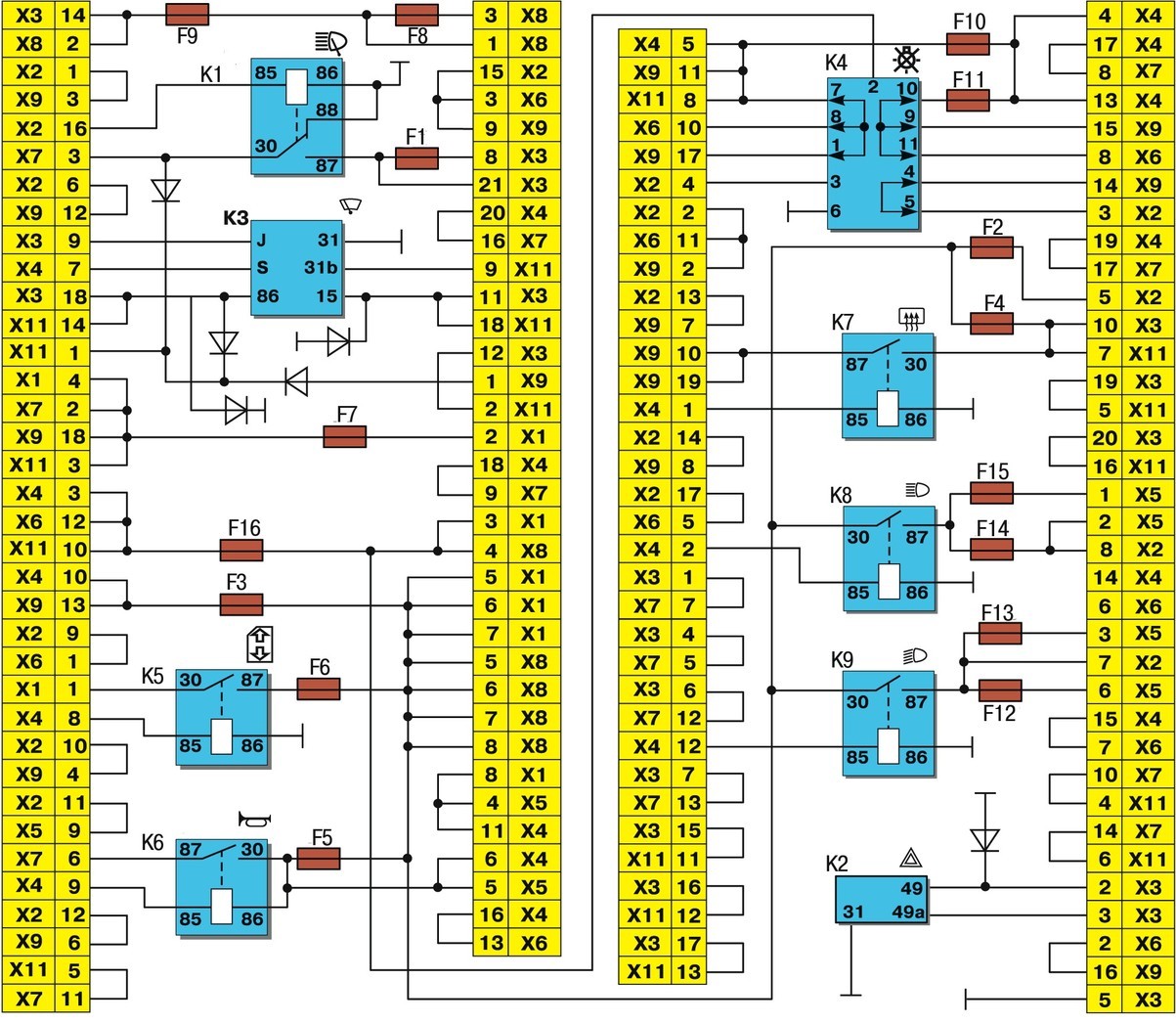

Схема проводки монтажного блока ВАЗ 2114 инжектор 8 клапанов с полным описанием

К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей поворота и аварийной сигнализации; К3 — реле стеклоочистителя ветрового окна; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников; К6 — реле включения звуковых сигналов; К7 — реле включения электрообогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F20 — плавкие предохранители; Х11 — выводы колодки жгута проводов. Цепь питания систем впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм. Мощные потребители (стартер, фары) подключены к схеме проводки ВАЗ 2114 инжектор через реле.

F1 (10A) — Очистители фар. Реле включения очистителей фар (контакты). Клапан включения омывателей фар.

F2 (10A) — Указатели поворота и реле-прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.

F3 (10A) — Задние фонари (лампы стоп-сигнала). Плафон освещения салона.

F4 (20A) — Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.ё

F5 (20A) — Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения.

F6 (30A) — Электростеклоподъемники передних дверей. Реле включения электроподъемников.

F7 (30A) — Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.

F8 (7.5A) — Левая противотуманная фара.

F9 (7.5A) — Правая противотуманная фара.

F10 (7.5A) — Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя.

F11 (7.5A) — Правая фара (габаритный свет). Правый задний фонарь.

F12 (7.5A) — Правая фара (ближний свет).

F13 (7.5A) — Левая фара (ближний свет).

F14 (7.5A) — Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.

F15 (7.5A) — Правая фара (дальний свет).

F16 (15A) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампа света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа давления масла. Контрольная воздушной заслонки. Указатель температуры охлаждающей жидкости.

Приборная панель ВАЗа имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы освещаются изнутри, что является особенностью 14 – ой “Лады”.

За счет панели приборов водителю известна вся нужная ему информация, каков запас и расход бензина, километраж и т. д. Панель должна быть легкой в управлении с четким обзором значков, шкалы, датчика и индикаторов.

В каком состоянии находятся автомобильные системы, отвечающие за безопасность на дороге, скорость движения, остаток пути до намеченного объекта, рациональная работа двигателя и расход бензина, работа ходовки и электрооборудования – все это должно быть отражено на панели управления.

Обязательными на панели должны быть лампы сигнальные, приборы для управления оборудованием. Всего на панели насчитывается 19 обозначений.

Возможные неисправности

Почему не работает панель или приборы на контрольном щитке?

Если не горит подсветка, погасла и перестала гореть одна лампочка, это может быть обусловлено не только выходом из строя самой лампы, но и другими неисправностями:

  1. Перед тем, как производить снятие и разбирать приборку, необходимо удостовериться в том, что провод массы надежно закреплен. Бывает такое, что провод отходит из-за того, что передний пассажир задевает ее ногами.
  2. Если основные датчики отказываются функционировать, при этом аудиосистема и лампочки подсветки приборов работают нормально, в большинстве случаев причиной неисправности является предохранитель F3. Он находится на блоке и его необходимо заменить, но перед этим желательно узнать, по какой причине он вышел из строя. На более старых моделях ВАЗ 2114 предохранители могут перегорать после каждой мойки, если имеются проблемы в проводке, в частности, речь идет о замыкании. Даже если визуально предохранительный элемент целый, его все равно надо демонтировать и произвести диагностику контактов.
  3. Потухнуть лампочки подсветки приборной панели и выйти из строя датчики могут по причине неисправного реле зажигания.
  4. В том случае, если помимо приборов на контрольном щитке и неработающей подсветке отказываются функционировать стеклоподъемники, дворники и прочие элементы, причин может быть несколько. Возможно, неисправность обусловлена перегоранием контактов на замке или некорректная работа монтажного блока. На блоке могут перегореть дорожки — такая проблема решается только путем замены устройства.
  5. В том случае, если работать отказываются отдельные компоненты щитка, возможно, проблема заключается именно в их работоспособности. Так что владельцу ВАЗ 2114 придется снять и разобрать щиток, после чего искать проблему в конкретном датчике. Вполне возможно, что на контрольном щитке просто треснула шестеренка — ее нужно будет просто поменять.
  6. Бывает, что от вибрации откручиваются гайки крепления массы не только на приборной панели, но и по кузову, и тогда начинает все жить своей жизнью (автор видео — Сергей Камаспринг).

ПРИБОРНАЯ ПАНЕЛЬ ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами. И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

  1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
  2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
  3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
  4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
  5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Замена – порядок

    1. В первую очередь потребуется разобрать щиток. С него снимают магнитолу, рычаги регулятора отопителя и вентиляции.
    2. Затем выкручивают шурупы, удерживающие декоративную накладку панели. Рулевое колесо стоит перед этим переместить в максимально нижнее положение – так оно не будет мешать.
  1. Найдите саморезы – их пять, и они закрыты заглушками. Последние аккуратно подденьте ножом и потяните на себя. Вытащив шурупы, выдвигайте панель ВАЗ-2114 на себя.
  2. Теперь надо раскрутить два винта, удерживающие сам приборный щиток. Делается это крестовидной отверткой.
  3. После панель опускают, и разъединяют открывшиеся клеммы шлейфов проводов. Затем элемент свободно достается.
  4. Далее испорченная лампочка вытаскивается – поверните ее на 90 градусов в любую сторону, пока выступы на патроне не попадут в пазы. После остается извлечь изделие из цоколя и поставить на его место новое.

Как отмечалось выше, чтобы панель 2114 не пришлось разбирать через какое-то время вновь, желательно сразу заменить все лампы. Это же позволит обеспечить ровное свечение всех элементов.

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости
2 Выбор аварийной температуры охлождающей жидклсти
3 Аварийное низкое давления масла двигателя
4 Датчик давления масла
5 Датчик уровня топлива
6 ———-
7 ———-
8 Открытые двери автобуса
9 ———-
10 Открытые двери салона,капота или багажника
11 ———
12 ———
13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор
2 Включения ламп сигнализатора поворота правого борта
3 Включения ламп сигнализатора поворота левого борта
4 Включения стояночного тормоза
5 Влючения дальнего света
6 Включения передних противотуманных фар
7 Подсветка КП
8 Включения габаритных огней
9 Включения задних противотуманных фар
10 ———
11 Включения блокировки межосевого диффиренциала
12 Включения пониженной передачи
13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов
2 Зажигание
3 Корпус
4 Высоковольтный вход тахометра
5 Низковольтный вход тахометра
6 Включения ближнего света фар
7 Разряд аккумуляторной батареи
8 Зажигания
9 Низкий уровень тормозной жидкости
10 Датчик скорости
11 Выход спидометра к бортовому компютеру
12 Включения обогрева звднего стекла
13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-)
2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)
3 Износ тормозных накладок
4 Включения предпускового подогрева двигателя(-)
5 ————-
6 ————-
7 ————-
8 ————-
9 —————
10 ————-
11 Низкий уровень стеклоомывающей жидкости
12 Низкий уровень охлождающей жидкости
13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение вывода 38.3801 382.3801 385.3801010
Контрольная лампа воздушной заслонки карбюратора X1.1 X1.1 X1.1
Указатель температуры охлаждающей жидкости X1.2 X1.2 X1.2
Контрольная лампа перегрева охлаждающей жидкости (-) X1.3 X1.3 X1.3
Контрольная лампа низкого давления масла X1.4 X1.4 X1.4
Указатель давления масла X1.5 X1.5 X1.5
Указатель уровня топлива X1.6 X1.6 X1.6
Контрольная лампа резерва топлива (-) X1.7 X1.7
Контрольная лампа непристегнутых ремней безопасности X1.8

X1.8*

Тест (-) X1.9

X1.9

Контрольная лампа незакрытых дверей (-) X1.12

X1.10*
Контрольная лампа перегрева масла X1.11 X1.11*

Цепь 30 (постоянное питание)

X2.2
Объединенный выход контрольной лампы STOP X2.2

Контрольная лампа правого указатель поворота X2.3 X2.3 X2.3
Контрольная лампа левого указатель поворота X2.4 X2.4 X2.4
Контрольная лампа стояночного тормоза X2.5 X2.5 X2.5
Контрольная лампа включения дальнего света фар (+) X2.6 X2.6 X2.6
Контрольная лампа включения противотуманных фар (+)

X2.7*
Контрольная лампа указателей поворота прицепа (+)

X2.12

X2.7*

Индикация пониженной передачи (-)

X2.8*
Индикация блокировки межосевого дифференциала (-) X2.9 X2.9* X2.9*
Контрольная лампа обогрева сидений (+) X2.10

X2.10

Контрольная лампа включения задних противотуманных фонарей (+)

X2.11*

X2.11*

Контрольная лампа включения габаритного освещения (+) X2.7 X2.12 X2.12
Цепь освещения приборов X2.13 X2.13 X2.13
Контрольная лампа перегрева каталитического нейтрализатора X2.8
Контрольная лампа подушек безопасности (+) X2.11
Контрольная лампа STOP X3.6
Контрольная лампа ABS (-) X3.1 X3.1

X3.1, инверс

Масса (-) X3.2 X3.2 X3.2
Питание (+) спидометра X3.3 X3.3 X3.3
Масса (-) спидометра X3.4 X3.4 X3.4
Тахометр (высоковольтный вход) X3.5 X3.5*
Тахометр (низковольтный вход) (-) X3.6 X3.6
Тахометр (вход от генератора) X3.7
Контрольная лампа ближнего всета фар (+)

X3.7*
Контрольная лампа обогрева заднего стекла (+) X3.8 X2.1* X3.8
Выход спидометра к борткомпьютеру X3.9 X3.9 X3.9
Вход спидометра X3.10 X3.10 X3.10
Контрольная лампа уровня тормозной жидкости (-) X3.11 X3.11 X3.11
Питание (+) контрольных ламп и приборов X3.12 X3.12 X3.12
Контрольная лампа разряда аккумулятора X3.13 X3.13 X3.13
Контрольная лампа уровня масла X4.1 X4.1* X4.1*
Контрольная лампа CHECK ENGINE (+) X4.2 X4.2 X4.2
Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-) X4.3 X4.3 X4.3
Контрольная лампа износа тормозных колодок (-) X4.4*
Контрольная лампа свечей накаливания (+) X4.5
Контрольная лампа уровня охлаждающей жидкости (-) X4.8 X4.8* X4.8*
Контрольная лампа уровня омывающей жидкости (-) X4.9 X4.9* X4.9*
Контрольная лампа уровня жидкости гидроусилителя руля (-) X4.10 X4.10* X4.10*
Контрольная лампа наличия воды в топливном фильтре (+) X4.11*
Контрольная лампа перегоревших ламп (-) X4.11 X4.11*

Распиновка

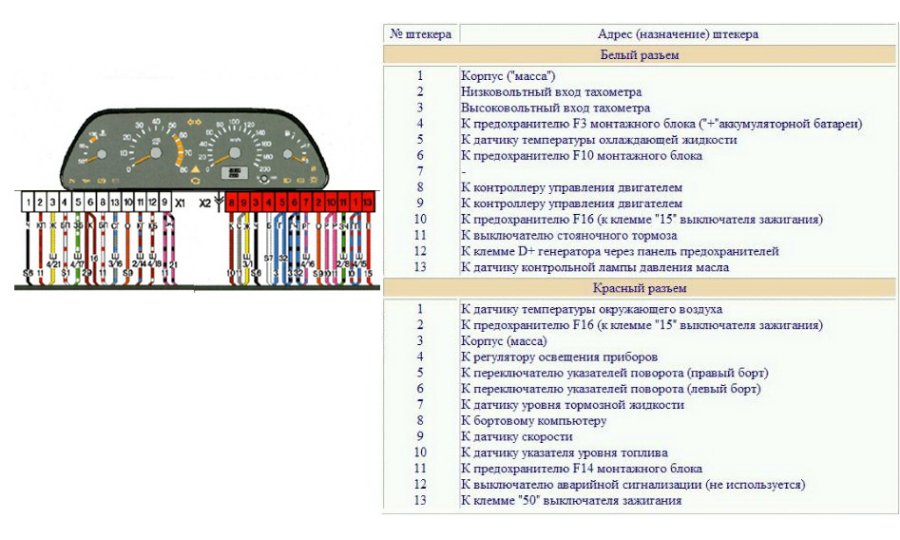

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных устройств, иными словами, это электронная схема щитка приборов. Она понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, к примеру, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 подключений, которые выполнены по электронной схеме. Обычно схема должна идти в комплекте с руководством для автомобиля. Описание ее работы сейчас раздобыть не проблема.

Внутри панели есть две колодки — одна красная и одна белая. К ним и будет производиться подключение приборов в определенной последовательности.

Ничего сложного в распиновке нет, если пользователь обладает базовыми знаниями о правилах подключения проводов — плюс к плюсу, минус к минусу. Если на руках есть схема панели приборов, можно заняться тюнингом отдельных устройств или всего комплекта, чтобы приборная панель 2114 модели стала приятней в плане визуального восприятия.

Подсветка панели приборов

Роль подсветки на панели выполняют лампы накаливания, находящиеся наверху панели. Еще выше, расположен зеленый светофильтр. Стандартный цвет подсветки можно изменить на красивый, светодиодный цвет.

Для этого понадобится три светодиода, наличие к ним патронов, фольга и скотч. Зеленый светофильтр можно убрать вообще, или сменить на другой цвет.

А если сверху фильтра наложить светодиод белого цвета, свечение станет ярче и красивее. Срок службы АКБ станет заметно больше, если заменить лампы накаливания, на диоды. Установить светодиоды несложно.

Осторожно следует обращаться со стрелками они очень хрупкие. Для демонтажа консоли следует снять стрелки, стекло, вкладку, подобрать лампы

Всего берется 28 лампочек, 5 красных, остальные – по желанию.

Верх ламп нужно сточить напильником для правильного направления света. Припаять сопротивление к каждому светодиоду. К красным диодам – сопротивление в 1,5 Ом, к остальным – в 1,1 Ом.

Берется кусок пластика, по размеру вырезается форма для установки новых ламп, на форме проделываются отверстия для установки новых лампочек.

Дорожки с выходом на блок питания припаиваются с обратной стороны формы. Поменять подсветку жидкокристаллических экранов можно таким же образом. В конце работы подвести питание и собрать панель.

Также можно поменять подсветку кнопок на стеклоподъемниках.

Подсветку при желании можно установить в ручке рычага для переключения передач, в бардачке.

Для замены подсветки ЖК экрана пластмассовый цоколь убирается вместе с лампочкой. Метод припаивания можно заменить подсветку индикаторов.

Важно знать, бесперебойная работа светодиодов возможна только при соблюдении полярности подключения. Кстати, таким образом, в автомобиле не будет все дребезжать, что часто бывает в ВАЗах

В качестве варианта можно наложить под каждую стрелку красный светодиод, сверху щитка надеть термоусадку, чтобы свечение было прямым. В итоге подсветка станет насыщенно – красного цвета. Подсветка шкал приборов делается таким же образом.

На самом деле подсветка важна при езде ночью, и хорошо видеть панель приборов в темноте очень важно

Какие лампочки подойдут для 2114-й модели

В целом действующее законодательство предусматривает довольно серьезные санкции в отношении автолюбителей, отважившихся на свое усмотрение вносить какие-либо изменения в конструкцию транспортного средства. В соответствии с правилами, они обязаны заменять узлы и агрегаты только на аналоги тех, что выбрал производитель. Несоблюдение этого требования дает основание для наказания водителя.

Таким образом, все больше хозяев ставят на свои 2114-е Лады светодиодные лампы вместо штатных галогеновых. Такой выбор легко обосновать. В частности, они:

  • потребляют примерно в 8-9 раз меньше электричества, а значит, нагрузка на бортовую энергосистему снижается;
  • служат в 5-10 раз дольше;
  • дают более яркий свет;
  • практически не нагреваются.

Наконец, приборная панель выглядит гораздо привлекательнее, ведь лампочки могут быть самых разных оттенков – голубые, красные, зеленые и т. д.

Проблема в том, что светодиоды стоят примерно вдвое дороже, но этот недостаток с лихвой компенсируется более длительным сроком эксплуатации. К тому же ЛЕД-лампы с каждым годом дешевеют.

Особенности конструкции приборной панели ВАЗ 2114

Кроме определённого функционального назначения, приборная панель ВАЗ 2114 выполняет ещё и эстетическую функцию. Именно её больше всего видит водитель и передний пассажир, она первая бросается в глаза при посадке в салон автомобиля. При выполнении тюнинга салона невозможно обойтись без модернизации торпедо. Перед тем как это сделать, надо ознакомиться с характеристиками приборной панели, особенностями конструкции и основными составляющими, входящими в её состав.

Особенность панели ВАЗ 2114 в том, что она оснащена электронными приборами. В отличие от своего предшественника ВАЗ 2109, где подсветка панели была снаружи, здесь она освещается изнутри. Во время работы автомобиля на приборной панели отображаются 19 характеристик технического состояния авто, основные из них — пробег, скорость, обороты и температура двигателя, уровень топлива.


На приборной панели ВАЗ 2114 отображается 19 характеристик

Слева на приборной панели расположен датчик температуры. Его красная зона находится в пределах 105–130 °C. Дальше находится тахометр, спидометр и датчик уровня топлива.

Для чего выполняется тюнинг торпеды и приборной панели ВАЗ 2114

Хотя штатная приборная панель ВАЗ 2114 выглядит довольно привлекательно и сделана из качественного пластика, часто владельцы стараются её тюнинговать и сделать свой автомобиль эксклюзивным, неповторимым, чтобы он отличался от аналогичных авто. Кроме этого, правильно выполненный тюнинг позволяет более комфортно себя чувствовать в салоне.

Как снять торпедо

Чтобы проще было демонтировать торпедо ВАЗ 2114, надо ознакомиться с его конструкцией. Приборная панель включает в себя такие элементы:

  1. Основа торпедо.
  2. Накладки.
  3. Кронштейн.
  4. Заглушка.
  5. Пепельница.
  6. Две поперечины.
  7. Правый экран торпедо.
  8. Щиток, закрывающий доступ к проводке.
  9. Центральный кронштейн.
  10. Левый экран панели приборов.
  11. Левая поперечина.

    Элементы, входящие в состав торпедо ВАЗ 2114, располагаются в определённой последовательности

Перед тем как приступить к проведению тюнинга приборной панели, её сначала надо снять. Для этого понадобятся:

  • набор ключей;
  • плоские и крестообразные отвёртки;
  • фонарик.

Полный демонтаж торпедо выполняется в таком порядке:

  1. Снимают левый экран. При помощи отвёртки откручивают 3 крепёжных винта.Левый экран консоли ВАЗ 2114 снимается крестовой отвёрткой
  2. Демонтируют правый экран. Он крепится 5 винтами.
  3. Снимают магнитофон. Для этого отключают минусовый провод от аккумулятора. Вытягивают магнитофон и отключают от него колодку с проводами.
  4. Отключают провода от прикуривателя и подсветки пепельницы, после чего также снимают.
  5. Снимают рычаги управления заслонками печки, делают это с помощью плоской отвёртки и рукоятки её выключателя.Для снятия рычагов управления заслонками печки используют отвёртку
  6. Демонтируют щиток центральной консоли. Откручивают 4 самореза, расположенные в её левой и правой части, после чего снимают пластиковую накладку. Рядом с кнопкой обогрева заднего стекла есть заглушка, её вытягивают и откручивают саморез. Теперь снимается накладка и можно вынимать приборный щиток.Открытая торпеда — есть доступ к необходимым элементам
  7. Отсоединяют стойки панели от пола. Откручивают все саморезы, а также снимают поперечину.Демонтаж стойки панели проводится при помощи ключа
  8. Вытягивают из гнезда торпедо промежуточный корпус.
  9. Отсоединяют сопла вентиляционной и отопительной системы и откручивают крепления кронштейна.
  10. Снимают все элементы, в том числе колодку АПС, главный цилиндр, жгуты. Это делают, когда панель будет полностью удаляться.
  11. Убирают измерительные приборы. Консоль поддевают при помощи отвёртки, откручивают тросик от спидометра, отсоединяют провода, но запоминают последовательность их подключения.
  12. Демонтируют накладки, заходящие на лобовое стекло.
  13. Снимают консоль.На последнем этапе окончательно снимают торпедо

Такой порядок выполнения работ предусмотрен только в случае полной замены торпедо. Когда надо заменить или тюнинговать отдельные элементы, достаточно обеспечить доступ к выбранным деталям.

Тюнинг приборной панели и торпеды ВАЗ 2114 — как сделать красиво и недорого

https://youtube.com/watch?v=41Q4YbTod_M

https://youtube.com/watch?v=w5_fDZZ5ekc
