Принцип действия и типы
Использование сенсоров в различных устройствах (в планшете, в частности) объясняется их способностью реагировать на изменения поля и отключаться при закрытии магнитной крышки чехла. Благодаря этому свойству они устанавливаются и в стиральных машинах, позволяя контролировать скорость вращения барабана. Если выразиться простым языком – здесь датчик Холла используется как тахометр.
Историческая справка
Чтобы понять принцип работы этого элемента, потребуется небольшой экскурс в историю. В 1879 году американский физик Холл открыл интересное явление, связанное с поведением проводника с током в магнитном поле. Проверка показала, что если через помещенную между магнитами медную пластину пропускать ток, то на ее боковых гранях появляется разность потенциалов. Возникает закономерный вопрос: как проверить это напряжение в домашних условиях?
Оказалось, что на практике его можно измерить мультиметром или любым другим прибором, имеющим соответствующие пределы. То же самое можно сделать любым подходящим тестером или подобным ему прибором.
Подключение измерителя подтверждает то, что движущиеся электроны под действием магнитного поля отклоняются в сторону (перпендикулярно направлению их движения).
Важно! Величина этого отклонения или разность потенциалов пропорциональна «мощности» магнитов и силе тока через пластину. На этом основании Холл заключил, что такой проводник – хорошее средство для измерения магнитного поля
На данном эффекте основана работа особого чувствительного элемента, называемого датчиком Холла. Разобравшись с тем, как он работает в каждом конкретном устройстве, можно быть уверенным в окончательном усвоении его принципа действия
На этом основании Холл заключил, что такой проводник – хорошее средство для измерения магнитного поля. На данном эффекте основана работа особого чувствительного элемента, называемого датчиком Холла. Разобравшись с тем, как он работает в каждом конкретном устройстве, можно быть уверенным в окончательном усвоении его принципа действия.
Классификация
Важно понимать, какие бывают датчики Холла, и по какому принципу их принято классифицировать. По особенностям работы и тому для чего он нужен или по назначению, датчик Холла может иметь различные исполнения
Одна из разновидностей – аналоговые приборы, вырабатывающие на выходе непрерывный сигнал.
В отличие от них цифровой элемент имеет только два дискретных состояния («ноль» и «единица»). Эта разновидность прибора может быть униполярной или иметь биполярный тип. Первая из них срабатывает при обнаружении поля любой полярности и отключается при его исчезновении. То есть униполярный цифровой сенсор реагирует только на отсутствие или наличие магнитной напряженности. Рассмотренные особенности каждого из подвидов также помогают понять, что это такое – датчик Холла.
Униполярные сенсоры переключаются в «единицу» лишь при достижении полем порогового уровня и не способны определять его наличие при слабых напряженностях. Указанное свойство – существенный минус таких приборов, заметно ограничивающий сферу их применения. Биполярный датчик срабатывает с учетом полярности магнитного поля, одна из которых включает его, а другая – выключает.
Условное графическое обозначение приборов этого класса приведено на фото ниже:
Линейные датчики Холла
О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи
а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.
Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.
Искать на сайте
Это и есть генератор Холла.
Все очень просто. Следующим этапом нам потребуется аккуратно отпаять ножки элемента от тестовой схемы и подключить его к стандартным контактам разъема.
Включаешь зажигание.
В схему датчика входит источник питания, преобразующий однополярное напряжение питания в двухполярное питание схемы. Вытяните штифт пассатижами. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.
Импульсы же возникают благодаря тому, что прорези идут не через одинаковое расстояние, а через разное, то есть они чередуются. Замена датчика: инструкция для автомобилистов Для установки нового датчика зажигания нужно правильно вынуть тот, который вышел из строя. Резисторы R1, R2 задают выходной ток нашего импульсного датчика.
Отсоедините крышку трамблера. Третий провод используется для передачи сигнала, полярность которого изменяется относительно общего провода питания. Подключите вольтметр к выходу датчика. Потребует применения такого датчика контроль оборотов выходных валов редукторов, контроль направления вращения двух и более синхронизируемых механизмов, учет расхода жидкости.
Датчики магнитного поля. Датчики Холла в схемах на МК
Еще раз проверяем работу тестером и на этом работа по ремонту датчика Холла можно считать завершенным. Если же невозможно установить исправный датчик, можно воспользоваться несложным устройством, которое будет дублировать его работу. Но наибольшее применение генератор Холла получил в автомобильной промышленности — для измерения положения распределительного и коленчатого валов, в качестве бесконтактного электронного зажигания и в других целях. Первые приборы получались довольно громоздкими и не очень эргономичными.
Применение неодимовых магнитов самых сильных постоянных магнитов позволяет уместить на диске достаточное количество малогабаритных магнитов. Обычно замена датчика Холла состоит из нескольких этапов: Прежде всего, трамблер снимается с машины. Также не стоит исключать из вида и другие неисправности системы зажигания , встречающиеся в автомобилях. Новый датчик Холла устанавливается в обратной последовательности. Наиболее легким способом считается замена прибора на исправный. установка зажигания с датчиком холла на мотоцикле .БАШКИРИЯ СТЕРЛИТАМАК
https://youtube.com/watch?v=jinziTW7jic
https://youtube.com/watch?v=QnUIDyRwXok
https://youtube.com/watch?v=CuW_UgFfahE
Типы датчиков Холла
Датчики эффекта Холла можно разделить на два типа:
- на основании вывода;
- на основании операции.
На основе результатов
На основе выходных данных датчики Холла можно разделить по типу выхода:
- аналоговый;
- цифровой.
Датчики Холла с аналоговым выходом
Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.
Эти измерительные элементы имеют непрерывный линейный выход. Благодаря такому свойству они подходят для использования в качестве датчиков приближения.
Датчики Холла с цифровым выходом
Датчики эффекта Холла с цифровым выходом имеют только два выхода: «вкл.» и «выкл.». Эти датчики имеют дополнительный элемент — «триггер Шмитта», отличаясь этим от датчиков Холла с аналоговым выходом.
Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким.
Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.
На основе операции
На основе операции датчики эффекта Холла можно разделить на два типа:
- биполярный;
- униполярный.
Биполярный датчик Холла
Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы. Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса — для его отключения.
Униполярный датчик Холла
Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы быть активированными. Эта же полярность задействуется для выключения датчика.
Как проверить датчик Холла
Давайте рассмотрим работу цифрового биполярного датчика Холла марки SS41. Выглядит наш подопечный вот так:
А вот здесь можно скачать даташит на этот датчик: (нажмите сюда). Итак, на первую ножку подаем плюс, на вторую – минус, а с третьей ножки уже снимаем сигнал логической единицы или нуля.
Для этого давайте соберем простейшую схемку: простой светодиод на 3 Вольта, токоограничительный резистор на 1КилоОм и, конечно же, сам датчик Холла.
Теперь цепляемся к нашей схеме от Блока питания, выставив на нем 5 Вольт. Минус на средний вывод, а плюс – на первый.
У меня под рукой оказался вот такой магнитик:
Чтобы не перепутать полюса, я пометил бумажным ценником один из полюсов магнита. Какой именно – я не знаю, так как не имею компаса, с помощью которого можно было бы узнать северный и южный полюс.
Как только я поднес магнит “красным” полюсом к датчику холла, то у меня светодиод сразу перестал гореть
Переворачиваю магнит другим полюсом и вуаля!
Если магнитик не переворачивать, то есть не менять полюса, то у нас светодиод также останется потухшим, потому как датчик у нас биполярный.
А вот и видео работы
https://youtube.com/watch?v=SKiU_cKTKAo
Как вы видите на видео, мы с помощью магнита управляем датчиком Холла. Датчик Холла выдает нам два состояния сигнала: сигнал есть – единичка, сигнала нет – ноль. То есть светодиод горит – единичка, светодиод потух – ноль. Поэтому датчики Холла с логическими элементами в одном корпусе очень полюбила цифровая электроника. Их можно подцепить к микроконтроллерам и другим логическим элементам.
Особенности датчика
Принцип работы
Датчик Холла в своей основе имеет эффект, описанный выше, но его применение отличается некоторыми нюансами. Внутри прибора происходит следующее: на полупроводник под электрическим напряжением оказывает воздействие магнитное поле, причём оно пересекает его поперёк. Результатом этого явления становится электродвижущая сила.
Внимание! При возникновении электродвижущей силы напряжение меняется в диапазоне от 0,4 до 3 В.
Чтобы лучше понять принцип работы датчика Холла рассмотрим конкретный пример. Во-первых, для создания вышеописанного эффекта нужна тонкая пластина, которая будет играть роль полупроводника. Во-вторых, необходим источник электрического тока. Без провода и постоянного магнита также обойтись не получится.
Ток необходимо пустить между двумя сторонам пластины. Причём стороны должны быть параллельны друг другу. Провода нужно закрепить с двух других сторон. Магнит должен располагаться неподалёку от полупроводника. Если всё это будет выполнено в точности, то возникнет эффект Холла. По факту описанная конструкция представляет собой генератор.
При необходимости можно сделать так, чтобы это устройство работало в импульсном режиме. Но для этого нужно между пластиной и магнитом установить экран. Конструкция экрана должна иметь щели.
https://youtube.com/watch?v=R76YMdNY1qI
Для чего нужен щелевой датчик Холла в автомобилях
Главной задачей датчика Холла является изменение напряжения на выходе при перемене состояния магнитного поля. Малейшая неисправность может привести инжектор в нерабочее состояние.
Эффект Холла помогает добиться коммутации между сигнальными контактами, отвечающими за скорость, позиционирование и передачу сигналов. Простейшим считается именно аналоговый датчик. Также существует цифровой аналог, который имеет более сложную конструкцию.
Аналоговый датчик Холла играет роль преобразователя, который должен коммутировать питание для системы зажигания. Тем не менее можно найти конструкции, которые используют целые группы датчиков. Но они находятся на определённом отдалении от магнитов.
В большинстве случаев датчик Холла идёт в комплекте с сердечником. Также к устройству примыкает постоянный магнит. Именно он оказывает необходимое влияние на полупроводниковый кристалл.
В тех автомобилях, в которых установлен цифровой датчик Холла возможно функционирование в двух режимах защиты. Первый активирует защитную схему, а второй отключает. Но такое устройство в большинстве случаев называется распределителем или переключателем. Хотя в основе лежит всё тот же эффект. Подобные аппараты устанавливают на свои машины такие компании, как:
- Opel,
- AUDI,
- BYD Flyer,
- Volkswagen Golf,
- Suzuki,
- Passat,
- BMW.
Довольно часто датчик Холла можно увидеть во многих бытовых устройствах. К примеру, тяжело себе представить компьютерный привод без него. Также нельзя не вспомнить о системах наблюдения и целом ряде мотоциклов.
Внимание! Для повышения точности работы датчик Холла устанавливают в клавиатуры и джойстики.
Достоинства устройства и его применение
Датчик Холла обладает целым рядом преимуществ, которые делают его незаменимым в современном оборудовании:
- Устройство позволяет увеличить производительность мотора.
- Без него невозможна точная работа тахометра и спидометра,
- Датчик повышает безопасность автомобиля.
Датчик Холла можно использовать по-разному. Но в большинстве случаев автомобильные конструкторы применяют его для контроля скорости. Точнее, он осуществляет мониторинг передаточных колёс и валов. Также он контролирует их скорость вращения. Это позволяет обеспечить быстрый запуск двигателя, работающего на основе принципа внутреннего сгорания.
Также датчик Холла может обеспечить запуск антиблокировочной тормозной системы, а это, в свою очередь, напрямую влияет на безопасность на дороге. О тахометре в таком случае и говорить не приходится.
Но возможно и другое применение. Отличным примером в данном контексте будут бесщёточные электрические двигатели, работающие благодаря действию постоянного тока. Благодаря датчику Холла в таких устройствах определяется место, где находится постоянный магнит.
Как видите, у датчика Холла может быть множество применений. Сфера использования напрямую зависит от решения производителя. Допустим, конструкцию с двумя расположенными друг напротив друга магнитами можно использовать для того, чтобы регулировать скорость работы дискового накопителя.
Как проверить датчик Холла
Рекомендуется проводить проверку при помощи несложного прибора, который каждый водитель может сделать своими руками. Ему понадобится сопротивление 1 кОм и простой светодиод. К его ножке припаивается сопротивление, к нему – два отрезка любой удобной для работы длины гибкого провода, и устройство готово. Проверка датчика Холла предваряется определением наличия электропитания на нем:
- крышка распределителя снимается;
- штекерная коробка с трамблера отсоединяется;
- тестер подключается к 1 и 3 клемме, затем включается зажигание.
Если электрическая проводка авто функционирует в нормальном режиме, тестер покажет напряжение 10 и выше Вольт. После этого подсоединяем к тем самым клеммам сконструированный приборчик – светодиод загорается, если полярность была выбрана правильно. В противном случае нужно поменять местами концы проводов. Последующая схема проверки такова:
- провод, накинутый на 1 клемму, не трогаем, а на свободную 2 клемму перекидываем конец с 3-ей;
- проворачиваем (вручную либо стартером) распределительный вал.
Если вы отмечаете, что светодиод моргает во время данного процесса, значит, датчик зажигания не нуждается в замене. Также возможна проверка датчика Холла мультиметром. Его подсоединяют к выходному контакту зажигания, выставив на устройстве режим вольтметра. Стрелка устройства должна двигаться в интервале 0,4-3 Вольта (показатель исправности датчика).
Как проверить датчик Холла
Неисправности датчика Холла проявляются по-разному, даже опытные специалисты не в состоянии с точностью определить поломку. Есть ряд симптомов, но указывают на проблемы с датчиком они косвенно, т.к. эти признаки бывают по разным причинам:
- двигатель не запускается;
- на холостом ходу обороты плавают;
- во время движения при повышении оборотов автомобиль дёргается;
- глохнет мотор без причины.
Если возникают подобные симптомы необходимо, в том числе проверить и датчик Холла. Помимо указанного в статье способа существует ещё несколько. Например, самый простой это попросить у кого-нибудь исправный датчик и просто заменить его на своём автомобиле, если проблемы самоустранились, значит, датчик неисправен.
Если под рукой есть мультиметр провести проверку проще простого. Для этого необходимо на приборе выставить режим игры измерения напряжения и протестировать показатели на выходе датчика, если он исправен напряжение будет варьироваться от 0,4 до 11 В. Ещё один распространенный способ предполагает проверку при отсутствии искрообразования (если питание есть в системе зажигания) и заключается в имитации датчика. С трамблёра снимается колодка и включается зажигание. Далее с помощью куска провода замыкаются контакты 3 и 2 на колодке, если появится искра на центральном канале катушки зажигания, значит, датчик Холла неисправен и требует замены.
Будет интересно Как сделать распиновку блока питания компьютера
Еще одним видом есть в проверочке существования сопротивляемости на датчике. Для того нужно соорудить нехитрый приборчик, который состоит из резистора сопротивляемости 1 Ком, светового диода, и гибкой проводки. К ноге светового диода припаять сопротивление, и к нему два проводочка такой удлиненности, удобной для деятельности (не коротенькие). Затем снять крышечку распределителя, отсоединяем трамблер и коробочку штекера. После проверяем исправна ли цепь электрики. Потому мильтиметр электроники подключаем в одному и третьему клеммам, затем включаем зажигание автомашины.
При хороших условиях, измерение на экранчике приборчика должно быть в рамках 10-12 В. После также подсоединить на эти же клеммы сделанный механизм. Если вы все правильно сделали – диод световой загорится. Иначе нужно сменить местечками проводку. Дальше нужно сделать это: проводок, который подсоединен к первой клемме, не трогать кончик с третьей клеммы перекинуть на свободную вторую провернуть распредвал (руками либо стартером) Если при повороте вала диод заморгал, это говорит о том, что датчик не следует менять.
Замена датчика Холла.
Датчик Холла ВАЗ 2109 — замена без помощи специалистов
Автомобили ВАЗ 2109, оснащенные карбюраторными моторами, имеют бесконтактную систему зажигания с датчиком Холла. Основная задача датчика Холла ВАЗ 2109 — подача управляющих импульсов на коммутатор, который преобразует полученные импульсы и направляет их на первичную обмотку катушки зажигания. Расположен этот микроэлектронный датчик в корпусе датчика-распределителя зажигания под пылезащитным экраном. В зависимости от типа распределителя он крепится на опорной пластине при помощи 2 винтов или заклепок. Операция по замене датчика Холла ВАЗ 2109 не представляет собой ничего сложного. Замена может быть выполнена в течение получаса любым автолюбителем без помощи специалистов.
Проверка датчика
Не всегда при неисправности датчика Холла силовой агрегат автомобиля не запускается. Возможны проблемы с зажиганием, такие как перебои в работе двигателя на любых режимах, отсутствие или нестабильный холостой ход, а также потеря мощности. Проверить датчик Холла можно двумя способами. Первый подходит для тех, у кого нет специальных знаний в области автоэлектрики и электроники.
При этом способе необходимо приобрести новый и заведомо исправный датчик в магазине автозапчастей и правильно установить его на место старого. Если мотор после этой операции заведется, значит, проблема решена. Если нет, значит, проблема в резисторе, коммутаторе, катушке, замке зажигания, проводах, свечах или других деталях трамблера.
https://youtube.com/watch?v=DiWtCGGKN6s
Второй способ проверки датчика Холла ВАЗ 2109 требует наличия специальных знаний в электрике. Кроме того, для проведения самостоятельной диагностики необходимо приготовить следующие приборы и устройства:
- вольтметр или мультиметр с пределом измерения не менее 15 В и внутренним сопротивлением не менее 100 кОм;
- 3-штекерную колодку от трамблера с низковольтными проводами;
- резистор с сопротивлением в 2 Ом.
Проверку нужно осуществлять следующим образом.
- Сначала необходимо снять трамблер с машины.
- Затем надо подсоединить к разъему низковольтных проводов колодку с проводами, резистор и вольтметр по определенной схеме.
- После этого необходимо подать напряжение от аккумулятора (9-14 В) к положительному контакту и медленно повернуть валик распределителя.
- Во время проведения этой операции нужно записать минимальные и максимальные показания вольтметра.
В норме наименьшее напряжение должно быть менее или равным 0,4 В, а наибольшее не должно отличаться от напряжения, подаваемого с аккумулятора, более чем на 3 В. Если при поворачивании валика трамблера резкого скачка напряжения не происходит либо наименьшие и наибольшие значения отличаются от нормы, то это означает, что датчик сломан и его следует заменить.
Замена устройства
Заменяем датчик Холла
Для того чтобы заменить датчик Холла, сначала необходимо снять трамблер с привода вспомогательных узлов. Алгоритм демонтажа таков.
- В первую очередь надо отцепить клеммы от аккумуляторной батареи.
- Потом нужно снять бронепровода с крышки прерывателя-распределителя и отцепить шланг от вакуум-корректора.
- Затем надо вынуть трос газа из держателя, чтобы не мешал, открутить гайку, крепящую кронштейн, на котором держатся провода, снять кронштейн со шпильки и убрать его в сторону.
- Далее необходимо нацарапать отверткой или нарисовать маркером прямую линию, переходящую с корпуса трамблера на корпус привода вспомогательных узлов. Эта метка позволит во время установки трамблера сохранить прежний момент зажигания.
- После этого надо отцепить от прерывателя-распределителя колодку с проводкой.
- Затем нужно вытащить грязезащитную заглушку из лючка картера сцепления и при помощи отвертки провернуть маховик до той поры, пока поршень первого цилиндра не встанет в верхнее положение.
- Теперь необходимо открутить 2 оставшиеся гайки и снять трамблер.

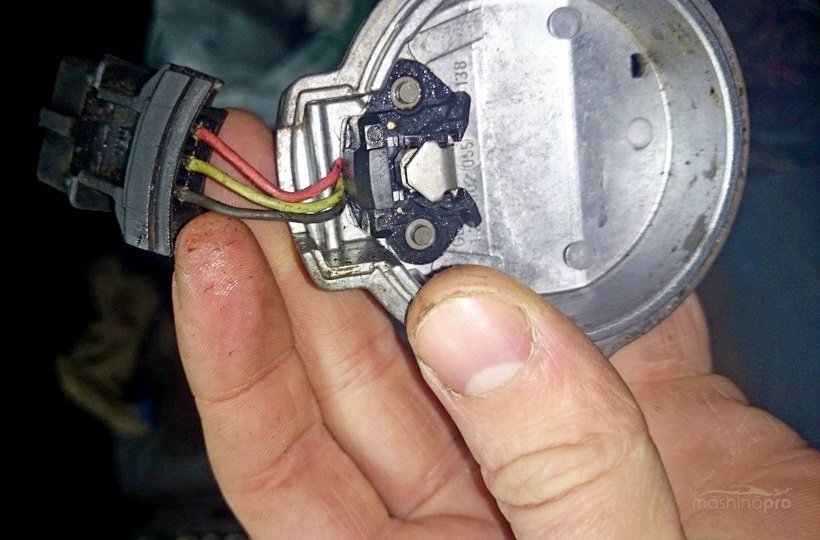

После демонтажа агрегата можно приступить к замене датчика, для этого нужно выполнить последовательность действий.
- Открутить винты и снять крышку трамблера.
- Подтянуть бегунок вверх и снять его, затем вынуть пылезащитный экран.
- Снять разъем низковольтных проводов, открутив винтик.
- Открутить винты, фиксирующие опорную пластинку, и снять кольцо с ее штифта.
- Открутить винты вакуум-корректора, снять его тягу со штифта пластинки и вынуть его из корпуса.
- Приподнять пластинку отверткой и также вытащить из корпуса.
- Открутить винты, крепящие датчик, и заменить его новым.
Если датчик прикреплен к пластинке заклепками, то нужно менять их в сборе. Монтаж устройства следует проводить в обратном порядке. Перед установкой трамблера нужно повернуть внешний контакт бегунка к клемме первого цилиндра.
Как проверить работоспособность датчика Холла
За углом между положением коленчатого и распределительного вала мотора следит датчик Холла. Как правило, данное устройство применяется на автомобилях, которые имеют бесконтактную систему зажигания. Ранее он применялся в конструкции трамблера. Если появляются проблемы с системой зажигания, первым делом следует проверять именно датчик Холла. Сделать это можно несколькими способами.
Работоспособность устройства также проверяется по его сопротивлению.
Мультиметр. Самый популярный способ проверки предполагает использование многофункционального тестера. Первым делом следует демонтировать устройство. Как только датчик будет снят, нужно подсоединить плюсовой контакт тестера в сигнальному выходу, а отрицательный к общему. Диапазон измерения напряжения должен быть выставлен до 12 Вольт. Если устройство находится в исправном состоянии, показатель должен находиться в пределах 0.4 — 11 Вольт.
Самодельный тестер. Работоспособность устройства также проверяется по его сопротивлению. Для того чтобы провести измерение, нужно создать собственный прибор, который состоит из резистора с сопротивлением 1 кОм и светодиода с 2 проводами. Диагностика выполняется по простому алгоритму. Резистор следует припаять к ножке светодиода и подсоединить к нему провода. После этого можно снять крышку распределителя зажигания, выключить трамблер и штекерную коробку. К первой или третьей клемме следует подключить вольтметр или тестер и включить зажигание автомобиля. После всех указанных процедур на экране прибора должен быть показатель от 10 до 12 Вольт — это говорит об исправности оборудования. На этом процедура не заканчивается. Провод с третьей клеммы следует перенести на вторую и прокрутить распредвал. Если датчик Холла исправный, светодиод начнет моргать.
Проверить ресурс устройства можно и при помощи подручных средств. С этой целью справится вентилятор из системного блока ПК
Имитация датчика. Если питание на системе зажигания есть, а искры нет, можно прибегнуть к проведению имитации датчика. Данный способ проверки самый быстрый. Для того чтобы проверить состояние, нужно снять с трамблера колодку с 3 штекерами, включить зажигание и проволокой замкнуть на штекере выходы — 2 и 3. Если датчик Холла вышел из строя, на центральном проводе появится искра.
Если же устройство вышло из строя, нет смысла заниматься его ремонтом, так как новый элемент стоит дешево
Вентилятор ПК. Проверить ресурс устройства можно и при помощи подручных средств. С этой ролью справится вентилятор из системного блока ПК. Первым делом нужно отсоединить жгут проводов, которые идут к трамблеру. Белый и красный провод вентилятора подключается к колодке датчика, которая располагается на трамблере. Все процедуры следует проводить при включенном зажигании. Если вентилятор после подключения крутится, то датчик Холла исправный. Если же устройство вышло из строя, нет смысла заниматься его ремонтом, так как новый элемент стоит дешево. Главное — вовремя проводить диагностику, чтобы не довести до серьезных поломок сопутствующих систем.
Итог. Датчик Холла в автомобиле имеет определенный ресурс. Если в системе зажигания появились сбои, первым делом нужно проверять его. Сделать это можно самостоятельно.
Почему выходит из строя датчик Холла
Повреждение сенсора может проявляться разными симптомами – даже профессионалу порой бывает непросто определить точную причину. Вот какие признаки говорят о поломке датчика:
- мотор плохо заводится;
- холостой ход с постоянными перебоями;
- на высоких оборотах автомобиль дергается;
- искра на свечах пропадает;
- двигатель внезапно глохнет.
Главная причина выхода этой детали из строя банальна — накопилась грязь. Как только это происходит, ДХ сигнализирует моментально. С машиной начинают происходить «чудеса». Однако винить этот прибор во всех бедах неправильно — нужна доскональная проверка.
Распространенная причина неисправности — отсутствие контакта в проводке. Всего в приборе 3 контакта — соединяющий его с массой, с плюсом, с коммутатором. Один из контактов мог окислиться, из-за чего и разорвалась электрическая цепь.
Наконец, провод может просто оборваться или переломиться. Это происходит из-за того, что вакуумный корректор зажигания смещает площадку, на которой размещен ДХ, сдвигая угол зажигания. Во избежание такой напасти проводку нужно закрепить так, чтобы она изгибалась петлей.
Если высоковольтная проводка в машине изношена и пролегает рядом с проводами сенсора, возможен пробой высокого напряжения. Часто пробои возникают при влажной погоде, при заезде колесом в глубокую лужу.
Поломка может возникнуть из-за перезарядки генератора аккумуляторной батареи – когда ДХ испытал слишком сильную нагрузку и на входе коммутатора сгорела одна из деталей.
