Микросхема к157уд2

Принципиальная схема

Для простоты приемник имеет фиксированную настройку на одну радиостанцию, наиболее лучше слышимую в данной местности. Можно конечно ввести и плавную настройку на радиостанцию, установить конденсатор переменной емкости, как в предыдущей конструкции приемника, но тогда габариты приемника возрастут. Ток, потребляемый приемником, составляет около 3 мА.

Рис. 1. Принципиальная схема радиоприемника на микросхеме К157УД2.

Приемник содержит: входные цепи, усилитель радиочастоты, диодный детектор, усилитель звуковой частоты. Входные цепи приемника состоят из магнитной антенны WA1 и катушки связи с усилителем радиочастоты на операционном усилителе DA1.1.

Сигнал радиостанции, выделенный входным контуром L1, С1, через катушку связи и конденсатор С2 поступает на вход ОУ DA1.1 (УРЧ).

После усиления сигнал с вывода 13 подается на детектор, собранный на диодах VD1, VD2, включенных по схеме удвоения выходного напряжения. Нагрузкой детектора по постоянному току служит обратное сопротивление его диодов.

С выхода детектора сигнал звуковой частоты через разделительный конденсатор С6 поступает на вход усилителя звуковой частоты, собранного на ОУ DA1.2. С выхода УЗЧ сигнал через конденсатор С8 подается на наушники BF1.

Усилители низкой частоты на микросхемах

Схема на К174УН14

Микросхемы в усилителях низкой частоты применяются двояким образом – либо как составная часть усилителя, либо как усилитель целиком. Ярким примером второй концепции является микросхема К174УН14 (зарубежный аналог TDA2003). Эта пятиногая микросхема в корпусе ТО-220 (в такие корпуса упакованы транзисторы КТ818–КТ819) представляет собой полностью готовый к употреблению усилитель, к которому требуется только подсоединить несколько элементов обвязки. Схема такого усилителя приведена на рис. 11.22.

Рис. 11.22.	Принципиальная схема УНЧ на микросхеме К174УН14

Она является типовой и приводится в описании на данную микросхему. Сразу хочется дать читателю один совет на будущее – с незнакомыми микросхемами свою первую конструкцию всегда собирайте по типовой схеме, потому что без надлежащего опыта работы с той или иной микросхемой вы не сможете определить, насколько критичным для работы является тип и/или номинал того или иного элемента типовой схемы.

Плата. Усилитель собран на печатной плате из одностороннего стеклотекстолита толщиной 1.5 мм размерами 22.5×30 мм. Разводку печатной платы в зеркальном изображении и схему расположения деталей можно взять здесь. Доступен и ролик с демонстрацией работы усилителя.

Никаких особых требований по замене деталей нет, лишь бы их рабочее напряжение было не ниже напряжения питания микросхемы. Внешний вид усилителя представлен на рис. 11.23.

Рис. 11.23.	Внешний вид усилителя НЧ на микросхеме К174УН14

Схема на К157УД1

Примером применения микросхемы как составной части конструкции является усилитель, схема которого приведена на рис. 11.24. Основой схемы является мощный операционный усилитель К157УД1, к выходу которого подключен двухкаскадный усилитель мощности на комплементарных парах VТ1, VT2 и VT3, VT4.

Рис. 11.24.	Принципиальная схема УНЧ на микросхеме К157УД1

Большой запас по мощности ОУ позволил применить в усилителе транзисторы с достаточно ординарными характеристиками, а большой запас усиления – применить в выходном каскаде режим C без дополнительной подстройки тока покоя.

Плата. Усилитель собран на печатной плате из одностороннего стеклотекстолитатолщиной 1.5 мм размерами 27.5×45 мм. Разводку печатной платы в зеркальном изображении и схему расположения деталей можно скачать отсюда. Здесь находится ролик с демонстрацией работы усилителя.

Внешний вид усилителя приведен на рис. 11.25.

Рис. 11.25.	Внешний вид усилителя НЧ на микросхеме К157УД1

Аналоги. При отсутствии необходимых деталей их следует заменить в соответствии с рекомендациями, изложенными при описании второго варианта транзисторного усилителя. Привыкайте, уважаемый радиолюбитель, к самостоятельности!

Из книги С. А. Гаврилов. «Искусство схемотехники. Просто о сложном»

Окончание читайте здесь

Применение

Данную микросхему широко использовали в различных генераторах сигналов (синусоида, пила и др.), микшерах, эквалайзерах, темброблоках, слуховых аппаратах, переговорных устройствах и даже блоках питания. Она распространёна в предварительных каскадах усиления звуковой частоты (20-20000 Гц), стереофонической бытовой и студийной аппаратуре записи и воспроизведения, магнитных головках магнитофонов и др. Широко известна и популярна схема металлоискателя «Пират», где также применяется NE555, транзистор irfs630 или irf740. Но несмотря на все плюсы, по заявленным характеристикам она все равно уступает современным ОУ.

Схемы включения К157УД2

Теперь давайте рассмотрим типичную схему включения ИМС К157УД2. Для того, чтобы обеспечить устойчивость работы операционного усилителя (ОУ), имеющего петлю отрицательной обратной связи (ООС), необходимо к корректирующим выводам подключить конденсаторы. Их ёмкость зависит от глубины ООС. Для первого усилителя это ножки 1 и 14, для второго 7 и 8.

Также возможно подключение корректирующей ёмкости между выводами 1 и 13 для первого ОУ и 7 и 9 для второго. Также возможен третий вариант схемы, где конденсаторы подключены между ножками 1 (для первого усилителя) и 7 (для второго) и общим проводом. Если провода, подающие питание на выводы ИМС 11 и 4, имеют большую длину, то нужно использовать блокирующий конденсатор.

Принципиальная схема и принцип работы

Принципиальная схема блока приведена на рис. 1. Первый его каскад собран на ОУ DA1.1 (DA2.1) и выполняет функции регулятора стереобаланса. Резистором R21 коэффициент усиления каждого канала можно изменять в пределах ±4 дБ.

Второй каскад блока собран на ОУ DA1.2 (DA2.2) и представляет собой модификацию активного тонкомпенсирован-ного регулятора громкости, подробно описанного в .

Принцип частотной компенсации этого регулятора в области НЧ основан на изменении при регулировании громкости постоянных времени цепей ООС, охватывающих ОУ — C3R5R7.1 и R7.1R9C6 (C15R26R7.2 и R7.2R30C18), а также изменении АЧХ частотно-зависимого делителя R5R6C4 (R26R27C16) при перемещении движка регулятора громкости R7.1 (R7.2).

Частотную компенсацию в области высших частот обеспечивает цепь C5R8 (C17R28), включенная параллельно части резистора R7.1 (R7.2). В крайнем левом (по схеме) положении движка R7.1 (R7.2) выполняется условие C3R5 = C6(R9+R7.1) ( C15R26 = C18(R30+R7.2) ).

Принципиальная схема высококачественного регулятор громкости, баланса и тембра ВЧ/НЧ.

Цепь C4R6 (C16R27) зашунтирована согласно принципу виртуального замыкания входов ОУ, а цепь C5R8 (C17R28) шунтирует соответствующая секция резистора R7.1 (R7.2), поэтому каскад имеет единичный и частотнонезависимый (в звуковом диапазоне) коэффициент передачи.

АЧХ, формируемые каскадом в крайних и среднем положениях регулятора громкости R7, показаны на рис. 2 и мало отличаются во всем диапазоне регулирования от идеальных кривых тонкомпен-сации, построенных на основании кривых равной громкости Флетчера — Мансона .

Особенность описанного регулятора громкости — близкая к экспоненциальной зависимость коэффициента передачи на средних частотах при линейной функциональной зависимости сопротивления от угла поворота оси резистора R7.

Это обеспечивает максимальную плавность регулирования, так как повороту оси на один и тот же угол соответствуют равные приращения громкости. Электронные коммутаторы на транзисторах VT1.1. и VT1.2 (VT1.3 и VT1.4) позволяют отключить тонкомпен-сацию.

На ОУ DA3.1 (DA3.2) выполнен активный регулятор тембра низших R13.1 (R13.2) и высших R14.1 (R14.2) частот . На рис. 3 показаны АЧХ, формируемые этим каскадом в разных положениях регуляторов. Как видно из рисунка, максимальная глубина коррекции составляет 10 дБ, что вполне достаточно для звуковоспроизводящего комплекса высокой верности.

В то же время ограничение глубины коррекции позволило уменьшить рассогласование АЧХ и ФЧХ правого и левого каналов до уровней соответственно не более 0,2 дБ и 3 град, в диапазоне частот 20…20 000 Гц в любом положении регуляторов (то же самое относится и к регулятору громкости), что важно для сохранения неизменного положения кажущихся источников звука при натуральном стереозвучании. Применение активных регуляторов громкости и тембра позволило обеспечить требуемый динамический диапазон устройства в целом достаточно простыми средствами

Применение активных регуляторов громкости и тембра позволило обеспечить требуемый динамический диапазон устройства в целом достаточно простыми средствами.

Для измерения коэффициента гармоник применялась методика с подавлением первой гармоники, описанная в . На рис. 4 приведены спектрограммы сигнала на выходе блока регулировки громкости и тембра при подаче на его вход сигнала от генератора, спектр которого показан на рис. 5 (первая гармоника частотой 1 кГц на обеих спектрограммах подавлена на 60 дБ).

Относительный уровень наибольшей второй гармоники составляет —108 дБ, что соответствует коэффициенту нелинейных искажений по второй гармонике 0,0004 %, а с учетом высших гармоник общий коэффициент гармоник не превышает 0,001 %.

Вследствие падения петлевого усиления ОУ на высших звуковых частотах уровень интермодуляционных искажений устройства несколько выше. На рис. 6 показаны спектрограммы выходного сигнала при подаче на вход устройства суммы двух синусоидальных напряжений частотой 19 и 20 кГц.

На спектрограмме уровни полезных составляющих (19 и 20 кГц) подавлены на 45 дБ, относительный уровень интермодуляционной составляющей разностной частоты (1 кГц) равен —92 дБ, что соответствует коэффициенту интермодуляционных искажений 0,0025 %.

Схема металлоискателя Pirat:

Микросхема NE555:

Транзистор IRF740:

Переменные резисторы:

Вот как должно получится:

Для К157УД2 лучше поставить переходную панельку, да и для NE555
тоже можно поставить, не помешает!))

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо
Схема металлоискателя «Пират», очень проста и понятна даже начинающим радиолюбителям. Она состоит из двух микросхем, которые не нужно прошивать или программировать. Собрать её очень легко, нужно просто припаять все детали в нужные места!))

Внимание! Делаю на заказ МД «Пират», пишите в скайп kavinskiy или пишите комментарии! Спасибо!

Питается металлоискатель pirat, от 12 вольт, можно использовать обычные батарейки, но лучше конечно взять хороший аккумулятор, к примеру от шуруповёрта. Лично я использую именно её, точнее те аккумуляторы, которые в ней находятся.

Поисковая катушка металлоискателя Pirat, намотана на оправе 190 мм. и содержит 25 вирков, провода ПЭВ 0.5 мм.

Характеристики металлоискателя:

Потребляемый ток 30-40 мА

Реагирует на все металлы, дискриминации нет

Чувствительность 25 миллиметровая монета — 20 см

Крупные металлические предметы — 150 см

Все детали не дорогие и легкодоступные.

Необходимые детали для сборки:

pirat_detali

Схема металлоискателя Pirat:

НА УД2 (1)

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал.

pirat_microshema1

Микросхема NE555:

NE555N

Транзистор IRF740:

pirat_tranzistor_1

Переменные резисторы:

pirat_rezistor_1

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше:

pirat_condensatori

Распечатываем эскиз платы на простой бумаге:

pirat_pechatka_1

Вырезаем под ее размер кусок текстолита:

pirat_pechatka_2

Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий:

pirat_pechatka_2

Вот как должно получится:

pirat_pechatka_3

pirat_pechatka_4

pirat_pechatka_5

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

pirat_pechatka_6

pirat_pechatka_7

pirat_pechatka_8

Для К157УД2 лучше поставить переходную панельку, да и для NE555 тоже можно поставить, не помешает!))

pirat_montag_1

pirat_montag_2

pirat_montag_3

Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм

pirat_provod

Я наматывал катушку на простой кастрюле, диаметров 190 мм. после чего, обмотал всё изалентой:

pirat_katuschka

По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая.

Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

pirat_katuschka_3

pirat_katuschka_2

Катушка должна быть, как можно ровной. Динамик взял первый попавшейся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов)

pirat_gotoviy

И на последок, кидаю видео работы пирата!

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Скачать печатную плату в формате Sprint-Layout можно здесь!
для такого метало детектора.

Схема металлоискателя пират

Металлоискатель пират состоит из передающего и приёмного узлов. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.

На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Н_кэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817. Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног.  Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве. Кстати генератор импульсов можно собрать и на транзисторах:

Микросхема К157УД2

(Общий вид К157УД2)

Микросхема К157УД2 — двухканальный операционный усилитель универсального назначения, обладающий низким уровнем собственных шумов (типовое значение напряжения шумов, приведенных ко входу ОУ, составляет 1,6 мкВ в полосе частот 20…20 000 Гц при нулевом сопротивлении источника сигнала). Операционный усилитель К157УД2 допускает большой диапазон входных дифференциальных напряжений, имеет защиту от коротких замыканий на выходе. Его можно использовать в самых разнообразных устройствах низкочастотной стереофонической аппаратуры.

Входной каскад выполнен по дифференциальной схеме на транзисторах I Го, VT15 (VT7, VT16) с горизонтальной p-n-р структурой. Для получения максимального усиления использована динамическая нагрузка в виде отражателя тока на транзисторах VT8, VT13 {VT9, VT14), обеспечивающая также переход к не. имметричной нагрузке. Коллекторные токи транзисторов VT6, VT15 (VT7, I T16) равны 10 12 мкА и заданы генератором тока на транзисторе VT11 (V12) и резисторе R2 (R3)

Усилитель мощности — двухтактный. Сигнал положительной полярности поступает на выход ОУ через транзисторы VT26 и VT37 (VT31 и VT40), отрицательный — через транзисторы VT27 и VT38 (VT29 и VT39), включенные составными эмиттерными повторителями. Начальное напряжение смещения, необходимое для уменьшения переходных искажений, выделяется на переходах база-эмиттер транзисторов VT26 (VT31) и VT27,(VT30).

В микросхеме усилителя предусмотрена защита от короткого замыкания по выходу как при положительной, так и при отрицательной полярности выходного сигнала Ограничение тока происходит благодаря шунтированию выхода усилителя напряжения — коллектора транзистора VT21 (VT22) — низким сопротивлением открытых транзисторов VT34 (VT35) для сигнала положительной полярности и VT33 (VT36) для сигнала отрицательной полярности при увеличении падения напряжения на резисторах R8 (R11) и R9 (R10).

Режим ОУ по постоянному току определяется генераторами тока на транзисторах VT11, VT23, VT25 (VT12, VT24, VT32) управляемых через транзистор VT4 (VT5) в диодном включении током транзистора VT2 (VT3), который, в свою очередь, возбуждается от общего для обоих каналов устройства стабилизации режима, выполненного на транзисторах VT1, VT10 и резисторе R1.

Назначение выводов К157УД2

Устойчивая работа каждого из операционных усилителей с замкнутой петлей отрицательной обратной связи обеспечивается подключением корректирующих конденсаторов к соответствующим выводам (1, 14 или 7, 8) микросхемы. Необходимая емкость конденсатора определяется в каждом конкретном случае глубиной обратной связи. Возможно подключение корректирующих конденсаторов также и между другими выводами, например, между выводами 1, 13 (7, 9) или выводами 1 (7) и общим проводом источников питания.

При значительной длине проводов, подводящих напряжение питания к выводам 11 и 4, следует подключать дополнительный блокирующий конденсатор.

Характеристики МС У157УД2

Предельно допустимые режимы эксплуатации

• Диапазон питающих напряжений.±3. ±18
• Синфазное напряжение, В, не более ±18
• Выходной ток, мА, не более 300
• Рассеиваемая мощность (в диапазоне температур — 25 + 25 ±°С), Вт, не более 0,5
• Диапазон рабочих температур, °С , — 25 + 70

Рубрики Полярон, Львов

Конструкция и детали

Блок регулировки питается от стабилизаторов напряжения, выполненных на транзисторах VT2, VTЗ и стабилитронах VD2, VD3 и подключенных непосредственно к шинам нестабилизированного источника питания УМЗЧ.

В устройстве применены постоянные резисторы МЛТ-0,125, сдвоенные переменные проволочные прецизионные резисторы СП5-21А-2 (R7, R13, R14) и СП5-21Б (R21). С несколько худшими результатами можно применять СПЗ-30г (R7, R13, R14) и СПЗ-30а (R21). В этом случае разбаланс громкости и АЧХ не будет превышать 2 дБ. В качестве оксидных конденсаторов используются К50-16, остальные КМ-4, КМ-5, КМ-6, К73-11.

Номиналы всех постоянных резисторов и конденсаторов C3-С6, С9, С15-С18, С21 не должны отличаться от указанных на принципиальной схеме более чем на 5 %, конденсаторов С8, С10, С20, С23 — более чем на 10 %, остальных — на 20…80 %.

Замена ОУ К157УД2 на другие нежелательна ввиду их хороших шумовых свойств и высокой линейности, а также возможности работать на сравнительно низкоомную нагрузку.

Оба канала устройства собраны на печатной плате из стеклотекстолита. Рисунок печатных дорожек показан на рис. 7, а, а расположение деталей — на рис. 7, 6.

При пониженных требованиях к разбалансу громкости АЧХ и ФЧХ пределы регулирования громкости и тембра могут быть расширены.

Так, чтобы довести глубину регулирования громкости до 60 дБ, следует изменить номиналы четырех резисторов (R6 = R27 = 470 Ом, R9—R30= 1 кОм) и двух конденсаторов (С4 = С16 = 1 мкф), а чтобы увеличить пределы регулирования тембра до ±16 дБ, нужно уменьшить сопротивления восьми резисторов (R15 = R16 = R33 = R34 =300 Ом, R12—R17 = R32 = R36 = 2,7 кОм).

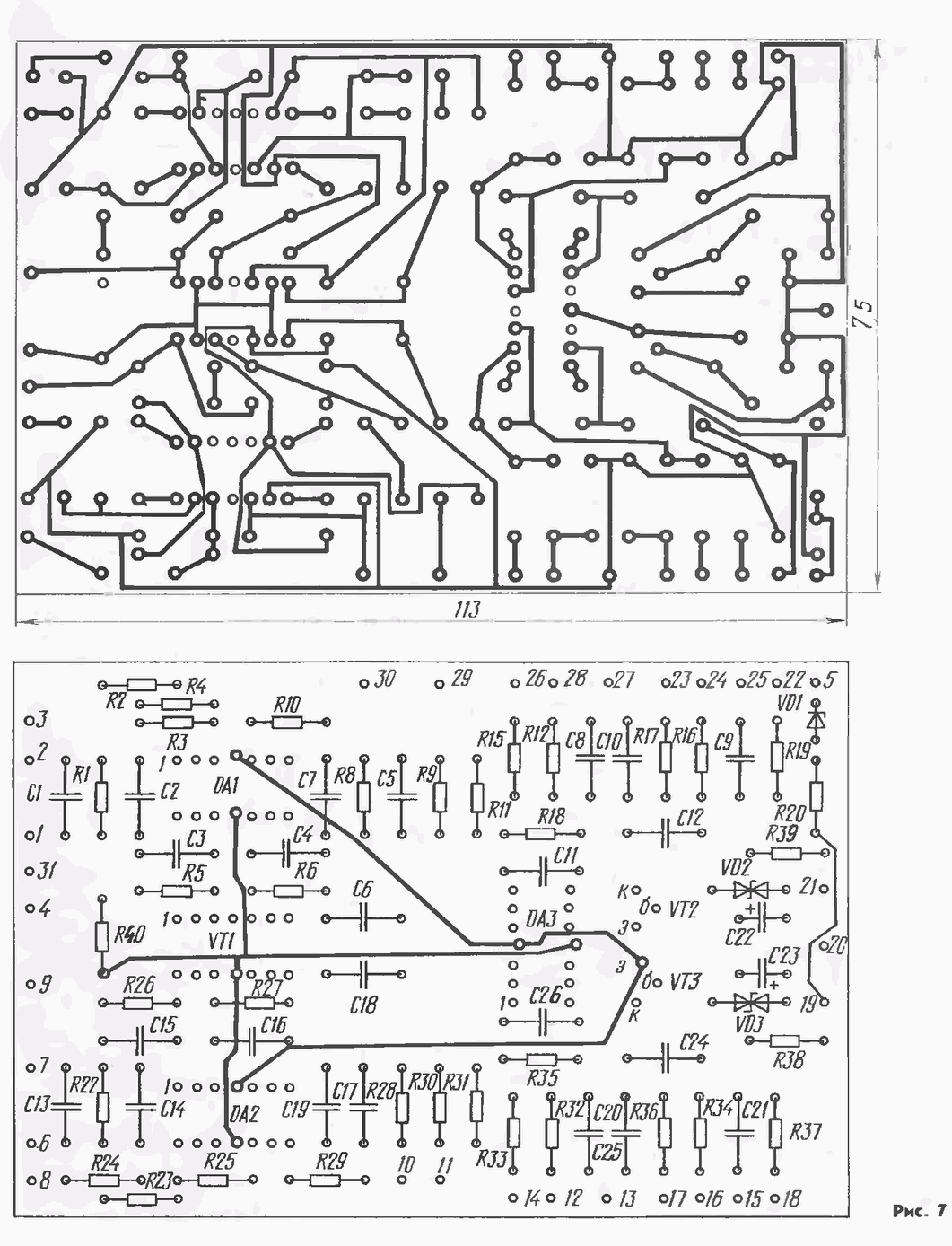

Печатная плата для высококачественного регулятора громкости, баланса и тембра.

Характеристики

Теперь перейдём к рассмотрению технических характеристик микросхемы К157УД2:

• Оптимальное напряжение питания U_пит= ± 15 В;
• Диапазон питающих напряжений U_пит= от ± 3 до 18 В;
• Наибольшее напряжение на выходе (при таких исходных параметрах U_пит= ± 15 В, U_вх= ± от 25 до 200 мВ) U_{вых max}≥ ±13 В;
• Напряжение смещения (измерено при U_пит= ± 15 В, U_вых≤ 1,2 В) U_см ≤ ±5 мВ;
• Ток на входе (режимы измерения U_пит = ± 15 В, U_вых ≤ 2,2 В) I_вх.≤ 500 нА;
• Разность токов входа (режимы измерения U_пит = ± 15 В, U_вых ≤|2,2| В) I_{вх разн} ≤ 150 нА;
• Потребляемый ток ( измерено при U_пит = ± 15 В) I ≤ 7 мА;
• Ток КЗ (режимы измерения U_пит = ± 15 В, U_вх = ± (от 20.до.180) мВ) I_кз ≤ 45 мА;
• К-т усиления напряжения U_пит = ± 15 В:
  • U_вых = ±10 В, f= от 0 до 50 Гц — К_у ≥ 50*10³;
  • U_вых = ±7 В, f = 20 кГц К_у ≥ 300;
• К-т ослабления напряжений на входе (режимы измерения U_пит = ± 15 В, U_вх = 1 В, f≤ 50 Гц) К_осл≥ 70 дБ;
• К-т проникания сигналов (режимы измерения  U_пит = ± 15 В, U_вых = 7 В, f= 1 кГц) К_пр≤ -80 дБ;
• Среднее смешение нуля ( режимы измерения U_пит = ± 15 В, T= -25…+70 °C) меньше ±50 мкВ/°C;
• Средняя разность токов на входе ( режимы измерения U_пит = ± 15 В, T= от -25.до.+70 °C) меньше ≤ ±5 нА/°C;
• Частота усиления импульса ( режимы измерения U_пит = ± 15 В, U_вх= 9…10 мВ, U_вых= 9…10 мВ) f_ед ≥ 1 МГц;
• Наибольшая скорость увеличения напряжения на выходе ( режимы измерения U_пит = ± 15 В, U_вых= +10…11 В, f= 5…10 кГц) больше 0,5 В/мкс.

Согласно справочникам в К157УД2 содержится 0,00398 г. золота.

Схемы аудиотехники

Эквалайзер на микросхеме К157УД2

Эквалайзер это устройство предназначенное для регулировки АЧХ звуковоспроизводящей аппаратуры.

Эквалайзер состоит из нескольких регуляторов, с помощью которых можно изменять коэффициент передачи усилительного устройства в достаточно узких полосах частот. Это позволяет получить сложную форму АЧХ, которую невозможно реализовать традиционными регуляторами тембра. В результате у слушателя появляется возможность существенно изменять характер воспроизводимой звуковой картины и таким образом компенсировать частотные искажения, вносимые источниками звуковых программ, акустическими системами и помещениями прослушивания.

 Эквалайзеры обычно строят на базе активных полосовых фильтров на ОУ, причем чем больше фильтров, тем сильнее можно изменять АЧХ. Однако существенное увеличение их числа сильно усложняет управление эквалайзером, поэтому количество фильтров обычно  ограничивают 8-10.

Ниже приводится описание восьми- полосного эквалайзера с применением микросхемы К157УД2. Диапазон его рабочих частот 20…20 000 Гц; коэффициент передачи — 3…4; частоты настройки каждого из восьми фильтров указаны в таблице; добротность (отношение частоты настройки к полосе пропускания) фильтра — 1,12; диапазон регулировки коэффициента передачи — +_ 12,5 дБ.

 схема эквалайзера на микросхемах К157УД2

Эквалайзер состоит из восьми параллельно включенных активных фильтров на сдвоенных ОУ DA2-DA5. На ОУ DA1 собран входной и выходной буферные усилители. Параллельно фильтрам включен резистор R4. Поскольку все фильтры инвертирующие, а через резистор R4 сигналы проходят без инверсии, то в выходном усилителе сигналы вычитаются. Благодаря этому выравнивается АЧХ на краях полосы пропускания фильтров и получается требуемый диапазон регулировки коэффициента передачи в каждой полосе. Схемы фильтров одинаковы, а частоты их настройки определяются емкостями конденсаторов С7-1-С7-8 и С8-1-С8-8, значения которых указаны в таблице.

Перемещением движков резисторов R7 — 1-R7- 8 можно изменять коэффициент передачи соответствующих фильтров, а следовательно, и АЧХ в полосе этих фильтров. В крайнем левом положении (по схеме) движка этих резисторов коэффициент передачи на частоте настройки фильтров максимален (+12,5 дБ), а в крайнем правом — минимален (-12,5 дБ).

Все детали эквалайзера, кроме переменных резисторов, размещены на печатной плате из фольгированного текстолита, эскиз которой показан на рис. 2.

В эквалайзере можно использовать постоянные резисторы ВС и МЛТ, конденсаторы К50-6 (С5.С6) и КЛС, КМ, МБМ (остальные), причем для фильтров следует отобрать конденсаторы с небольшим TKE Конденсаторы С7 и С8 составлены из двух-трех, включенных параллельно. Функциональные характеристики переменных резисторов должны быть линейными (группа А), они могут быть как движковые, с линейным перемещением, так и осевые. При использовании движковых резисторов (СПЗ-23А) можно сделать графический эквалайзер. Положение движков этих резисторов будет наглядно отражать АЧХ эквалайзера (рис.3).

При применении осевых резисторов СП, СПО и т. д. качество устройства нисколько не ухудшится, но снизится наглядность регулировки АЧХ. Какого-либо специального налаживания эквалайзер не требует, необходимо только заранее подобрать емкости конденсаторов фильтра с точностью не хуже 5…10%. Для питания эквалайзера необходим двухполярный стабилизированный блок питания напряжением 12…15 В и током до 50 мА. Для стереофонического комплекса потребуется изготовить два описанных эквалайзера и установить в них сдвоенные переменные резисторы.

Источник- журнал Радио. автор Нечаев
