Схема УНЧ на микросхеме TDA1013

Тщательно изучив интересующий объект, выпаять по периметру детали сопредельных узлов. Мало того, что они не нужны, они мешают.

И вот, наконец, нужное добыто. Осталось припаять несколько проводов. Чтобы понять каких и куда, находим паспорт той микросхемы TDA1013. Нужна схема подключения.

Смотрим и читаем даташит: Vp – плюс питания, от 10 до 40 вольт, оптимально надо 14; минус питания на общий провод (к нему подрисован значок «земля»); на место Vctr (напоминает схематичное изображение подстроечного конденсатора) нужно подобрать переменный резистор (100k, для регулировки громкости); Vi – вход усиливаемого звука (его значение от 44 до 69 mV); на выходе нарисован динамик. Добытые знания переносим на «бумагу» — дорисовываем первую схему. Это то, что должны будем иметь фактически. Пора включать паяльник.

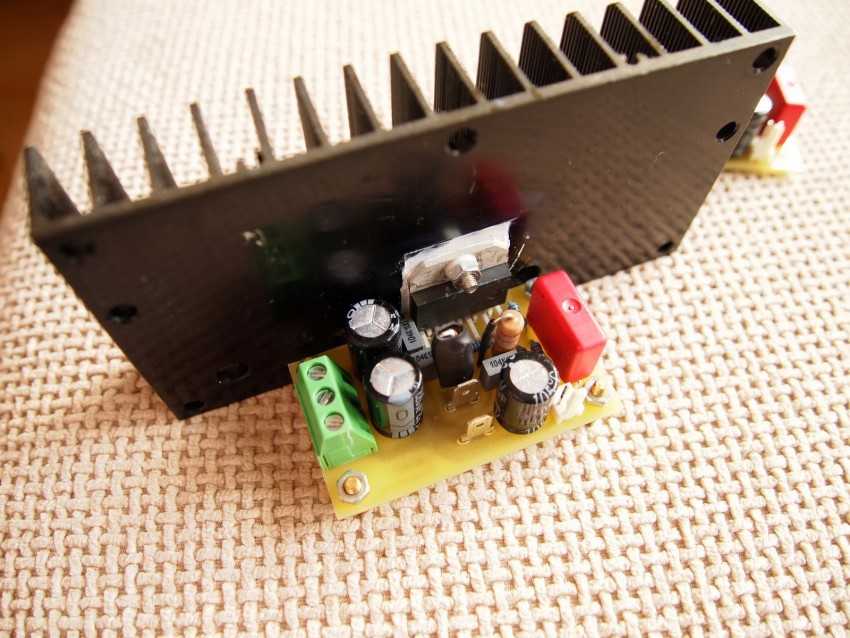

Припаиваем всё необходимое, но перед этим не забываем подработать платку по периметру напильником.

Подсоединяем штатный (от разобранного телевизора) динамик, подключаем источник звука (любой, но помним про 44-69 mV), блок питания подойдёт на 12V и 100 mA (лучше конечно 14V).

Как продлить срок службы конструкции

Важно понимать, как правильно сделать усилитель своими руками, чтобы он прослужил даже дольше покупных устройств

Достаточно соблюсти несколько правил:

Обеспечить полноценное охлаждение детали. Без радиаторной решетки не обойтись. Она должна соответствовать микросхеме по размеру.
Не перегружать усилитель, то есть не подавать сигнал постоянно. Одного часа работы будет вполне достаточно, чтобы насладиться музыкой, а микросхема за это время не полетит от перегрева.
Выключать устройство из сети, если на него не подается сигнал. Микросхемы рассматриваемого типа потребляют большое количества тока покоя, даже если фактически не включены. Из-за этого корпус нагревается, а срок службы сокращается.

Собираем усилитель звука на TEA 2025 B

Теперь, когда все дополнительные элементы собраны, мы можем сосредоточить внимание на микросхеме TEA2025B

Посмотрев внимательней на схему, мы обнаружим один положительный момент. Шесть электролитических конденсаторов имеют одинаковый номинал – 100 мкФ. Это замечательно, ведь часто во многих микросхемах «обвязка» состоит из радиодеталей разного номинала, что создает некоторое неудобство.

Обратите внимание, хотя микросхема и рассчитана на питания максимум 12 В, но электролитические конденсаторы следует применять с напряжением не менее 25 В

Для регулировки уровня громкости одновременно обоих каналов применяют сдвоенный переменный резистор с логарифмической зависимостью. Тогда постоянные резисторы, которые приведены на фото выше — не нужны.

С разводкой печатной платы я не заморачивался и сделал ее по-быстрому в программе Sprint Layout. Если Вам не лень сделать более качественную разводку с нуля, то можете поделиться ей с остальными начинающими электронщиками. Выслать ее можно на мою почту, а я приложу ее к данной статье. Думаю, все скажут спасибо.

Теперь осталось сделать самое приятно – впаять все радиодетали в печатную плату и подключить выводы штекера и динамиков.

Я надеюсь, теперь вы сможете сделать любой усилитель своими руками.

https://youtube.com/watch?v=uCFBqfwK-cA

Усилитель своими руками 100Вт/200Вт

На вход первого транзистора ставится регулятор громкости переменный резистор 47 кОм, он же снижает уровень шума усилителя.

При минимальной громкости шум не прослушивается, а при максимальной маскируется полезным сигналом.

Параметры изделия: 150Вт на нагрузку 4 Ом и 100Вт на нагрузку 8 Ом.

Второй усилитель звука лишен недостатков первого, что касается шума. Усилитель работает в классе В, диоды D2-D3-D4 задают данный режим работы выходным транзисторам VT4-VT5.

Транзисторы VT3-VT5 устанавливаются на теплоотвод, через изолирующие прокладки применяя при этом термопасту.

Сделанный УНЧ своими руками можно применить в активной колонке, сабвуфере воспроизведения низких частот превосходны.

В этой статье на нашем сайте www.radiochipi.ru мы расскажем вам как самостоятельно собрать усилители звука, что и позволит сэкономить на покупке уже готовых моделей.

Какой усилитель мощности будет лучшим?

Единого мнения о том какой тип усилителя лучший не существует. В настоящее время имеется возможность самостоятельной сборки двух типов усилителей звука:

Ламповые модели пользовались популярностью в недалёком прошлом. Они отличаются увеличенными размерами и повышенным потреблением электроэнергии.

Но при этом подобные ламповые усилители превосходят своих конкурентов по качеству звучания.

Транзисторные усилители имеют компактный размер и малое потребление электроэнергии. При этом они обеспечивают отличное качество звука.

С чего начать работу?

Для начала вам надлежит определиться с мощностью будущего усилителя. Стандартным параметром мощности для использования усилителя в домашних условиях является уровень в 30 – 50 Вт. Если же вам нужно изготовить простой усилитель звука, который будет использоваться для масштабных мероприятий, мощность может составлять 200-300 ватт.

Для работы нам потребуются следующие инструменты:

Набор отверток.
Мультиметр.
Паяльник.
Материал для изготовления корпуса.
Электродетали.
Текстолит для печатной платы.

По сути, печатные платы являются основой для будущего усилителя. Собрать её в домашних условиях не составит сложности.

Для выполнения печатной платы своими руками вам потребуется:

Текстолит, имеющий медную фольгу.
Моющее средство.
Бытовой утюг.
Самоклеящаяся китайская плёнка.
Лазерный принтер.
Сверло для работы с платой.

Кусок хлопчатобумажной ткани или марлевый тампон. Вырезаем из текстолита заготовку будущей платы. Оставьте с каждой из сторон сантиметровый запас. При помощи моющего средства необходимо обработать кусок текстолита, чтобы медная фольга получила розовый цвет. Промываем сделанную нами заготовку и тщательно её выслушиваем.

Приклеиваем самоклеящуюся плёнку к листу формата А4. Распечатываем на принтере заготовку будущей платы. Рекомендуется установить на максимум подачу тонера в принтер. На рабочую поверхность следует уложить фанеру, старую книгу и сверху плату фольгой вверх. Все накрываем офисной бумагой и тщательно прогреваем горячим утюгом. Прогревать нужно около 1 минуты.

Наносим распечатанную схему с листа бумаги на разогретую плату. Накрываем сверху плату листом бумаги и в течение 30 секунд прогреваем утюгом. Разглаживает рисунок при помощи тампона поперечными и продольными движениями. Дождитесь остывания заготовки, после чего можно снять с неё подложку.

Разметка, складывание и склеивание подставки под телефон

Требуется отметить все линии сгиба кончиком ножниц, а затем сложить деталь в соответствии с фотографиями. Приклеить задние клапаны вниз, а затем протолкнуть вверх через отверстие в верхней части платформы, пока клапаны деталей не совместятся. Затем приклеить все пять клапанов с трех сторон. Клапан на дне не приклеивается. Он просто упирается в подставку, когда все остальное приклеено.

Увидели кусок пены или пенопласта в двери? Будьте осторожны, работают грабители

Райан Гослин: 5 звезд, которые начинали карьеру в «Клубе Микки Мауса»

Морская свинка думает, что она тоже кошка-сфинкс

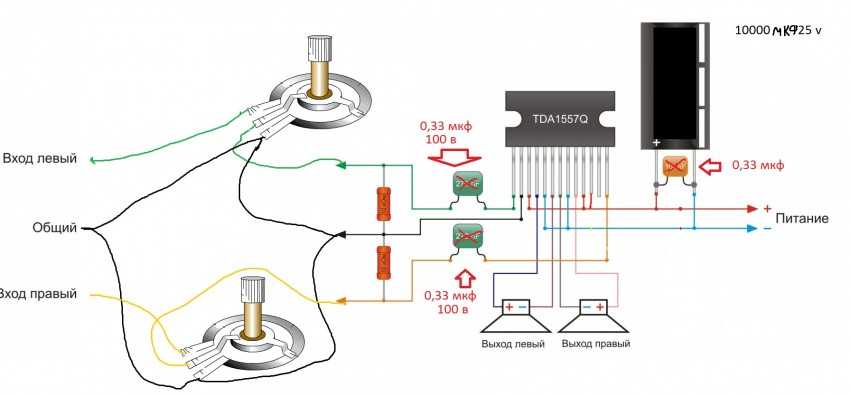

Структурная схема микросхемы TDA1557Q

Монтаж усилителя на TDA 1558Q

Если сборку можно производить навесным монтажом без применения печатной платы, то сначала у микросхемы надо удалить не используемые выводы 4, 9 и 15. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».
К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.
Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.
Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.
Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

Варианты собранных усилителей

Микросхемы имеют довольно высокую выходную мощность (около 22Вт х 2) и для её охлаждения понадобится радиатор, площадью не менее 100кв см. Можно применить радиатор от процессора.

Прежде чем подавать питание, внимательно проверьте правильность монтажа.

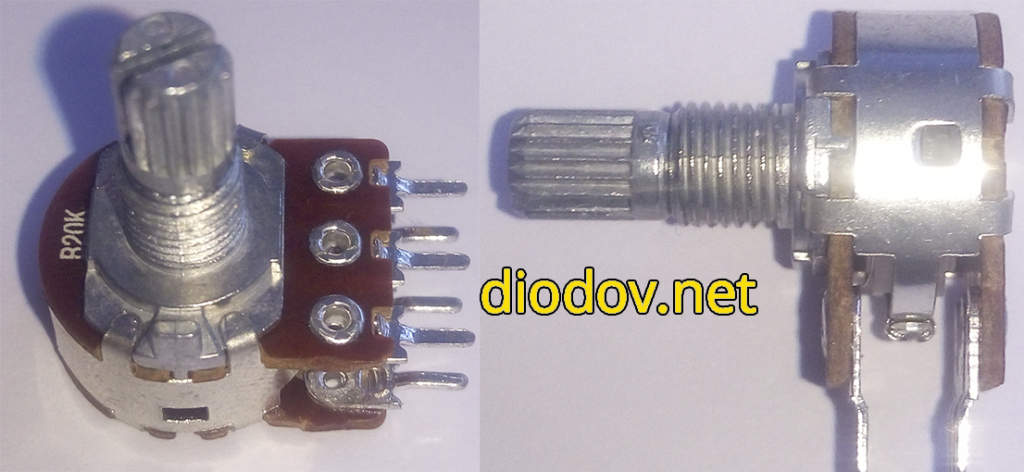

На входе усилителя надо поставить сдвоенный переменный резистор 47-100 кОм для регулировки громкости.

Вышеизложенные схемы для начинающих радиолюбителей, вполне лёгкие в сборке и не нуждаются в настройке. Собраны на дешёвых деталях, которые можно купить в любом радиомагазине. Детали можно также найти в автомагнитолах.

Доработка усилителя «Радиотехника У-101-стерео»

У многих со времен СССР остались усилители мощности «Радиотехника У-101-стерео». В статье, ниже рассмотрены его схема, характеристики и доработки.

МЗЧ с малыми нелинейными искажениями

Основные технические характеристики:

Номинальная выходная мощность на нагрузке 8 Ом, Вт … 25
Коэффициент гармоник, %, не более ……………….. 0,003
Скорость нарастания выходного напряжения , В/мкс …. не менее 40
Номинальное входное напряжение, В ……………….. 0,7 Подробнее…

Активная акустическая система.

Всем хороши минимузыкальные центры, и широкий набор функциональных возможностей, и неплохие характеристики, мало места занимают в квартире. Одно плохо, — выходная мощность невысокая, обычно не более 5-10W. Конечно, можно купить более мощный аппарат, но музыкальный центр с выходной мощностью около 100W стоит на порядок дороже. А это существенно для кармана многих наших граждан. Подробнее…

Аннтенные усилители — SWA

В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления.

Он также дает рекомендации по ремонту таких устройств, довольно часто выходящих из строя от грозовых разрядов, и устранению самовозбуждения.

Это позволит, надеемся, многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его работу. Подробнее…

Популярность: 55 904 просм.

Аудиомодули и платы усилителей с Али и не только

Одни из самых лучших, мощных, функциональных модулей для самодельных акустических систем, усилителей.

Подойдут для ремонта или модернизации имеющихся музыкальных центров и магнитол.

Модули отличаются по назначению, компоновке и фунционалу: есть предусилители, есть оконечные усилители. Ряд плат оборудованы регулировкой громкости и тона, а часть имеют соединение блютуз.

СТЕРЕОУСИЛИТЕЛЬ УСИЛИТЕЛЬ LUSYA CSR64215 С BLUETOOTH 4.2 APT-X

Создан на базе чипа CSR64215 и поддерживает несколько протоколов. Фактически, это готовый модуль для сборки аудиосистемы и интегрирования в существующую.

ОБАЛДЕННЫЙ АУДИОМОДУЛЬ ЦАП LUSYA CSR8675 BLUETOOTH 5.0 24БИТА ЗА $27

Модуль блютуз на чипе CSR8675, в качестве ЦАП служит PCM5102A. Есть поддержка APT-X. Фактически это законченный модуль, просто добавляем питание и на выход пассивные колонки или динамики.

Предварительный усилитель (4 канала) с регулировкой NE5532 Stereo Pre-amp Preamplifier

Подходит для регулировки звука по разным каналам. Можно использовать в купе с оконечными усилителями мощности, разделив каналы — НЧ мощный (сабвуфер), пара СЧ+ВЧ с отдельным усилителем.

Модуль усилителя TPA3116 50W*2+100W 2.1 Channel

Готовый мощный модуль усилителя мощности и регулировкой громкости и тона. Подходит для создания акустических систем 2.1 (колонки с сабвуфером).

TDA7492 Wireless BT 4.0 50W+50W 2-channel

Данный усилитель является одним из самых недорогих с беспроводным модулем. Выходая мощность 2х50Вт.

Модуль TDA7498E 2*160W Dual Channel

Более мощный вариант оконечного усилителя мощности. Плата обеспечивает выход до 160 Вт на каждый из двух каналов. Имеется штатное активное охлаждение.

XH-M548 BT Dual ChannelМодуль

Компактная плата усилителя мощности и беспроводным модулем. Хороший вариант для модернизации имеющегося (старого) музыкального центра.

Модуль XH-M252 AC 24V Stereo TDA8954TH Dual Chip 2 * 420W

Один из самых мощных в подборке. Оконечный усилитель на 2 канала по 420 Вт. Питается от 24 Вольт.

XH-M258 Stereo TDA8954TH Dual Chip 2 * 420WМодуль

Лучшее предложение — усилитель на 2 канала по 420 Вт с активным охлаждением и индуктивными фильтрами на выходе.

Модуль TPA3116D2 Subwoofer with Volume Potentiometer 2*50W+100W

Усилитель 2.1 для сабвуфра. Мощность НЧ канала 100Вт, плюс два канала по 50 Вт.

Модуль TDA7498 2*100W

Компактный усилитель 2х100 Вт с пассивным охлаждением. Из-за небольших размеров платы подходит для встраивания в существующие системы.

Модуль TPA3116D2 2*50W+100W 4.2 Channel

Комбинированный модуль усилителя 2.1, пара каналов по 50Вт и канал сабвуфера 100Вт. Есть регулировка уровней звука.

Обращаю ваше внимание, что в магазине tomtop.com появились купоны со скидками -3$ от 12$, -5$ от 25$ и -7$ от 60 $

$3 от $12: 25OFFTT, (доступно 100шт.) $5 от $25: 20OFFTT,(доступно 100шт.) $7 от $60: 11OFFTT, (доступно 100шт.)

Мини усилитель звука для колонок своими руками

Такая конструкция должна иметь небольшое количество доступных деталей, легко собираться и не нуждаться в настройке. Для такой цели лучше всего подойдут распространённые и недорогие микросхемы. Они применяются в серийной аппаратуре, но их можно использовать для домашних самоделок. Конструкция сможет обеспечить выходную мощность достаточную для озвучивания помещения среднего размера. Как сделать самый простой усилитель звука своими руками будет ясно после прочтения данной статьи.

Собрать простой мини усилитель звука, своими руками очень просто, используя готовый модуль с микросхемой РАМ8403. Для этой конструкции не потребуются никакие дискретные элементы, поскольку они предусмотрены в схеме. Достаточно подключить колонки, питание и подать входной сигнал. Сопротивление акустических систем должно быть 6-8 Ом. Выходная мощность достигает 2 ватт на канал.

↑ Опыты с мостовым усилителем

проводились по схемам, показанным на рис. 10 и 12. На рис. 10 приведена схема экспериментального мостового усилителя. Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Рис. 11. Размещение элементов на плате мостового усилителя

Детали мостового усилителя

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт., SCS-8 Розетка dip узкая — 1 шт., R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт., R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт., С1 — Конд.0,22/63V К73-17 — 1 шт., С2 — Конд.10/16V 0511 +105°C — 1 шт., С3 — Конд.0,01/630V К73-17 — 1 шт., С4 – С6 — Конд.0,1/63V К73-17 — 3 шт., С7 — Конд.1000/16V 1021+105°C — 1 шт.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 12. Типовая схема включения микросхемы в мостовом режиме

Рис. 13. Размещение элементов типового мостового УМЗЧ

Детали типового мостового УМЗЧ

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт., SCS-8 Розетка dip узкая — 1 шт., R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт., R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт., С1, С3 — Конд.10/16V 0511 +105°C (Емкость С3 может быть увеличена до 470 мкФ) — 2 шт., С2 — Конд.0,01/630V К73-17 — 1 шт., С4 – С6 — Конд.0,1/63V К73-17 — 3 шт.

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки мощности стандартных динамиков нам часто не хватает. Ниже мы подробно расскажем, как можно вручную создать усилитель динамика. При создании усилителя следует учитывать мощность внешних динамиков, которая составляет не более двух ватт, и сопротивление обмоток, равное четырем Ом.

Для сборки устройства потребуются следующие комплектующие:

печатная плата;
блок питания на 9 вольт;
микросхема серии TDA;
рамка;
конденсаторы: два неполярных по 0,2 мкФ, полярные 100 мкФ, полярные 220 мкФ, полярные 470 мкФ;
постоянный резистор. 10 Ом 4,7 Ом;
кнопка — переключатель;
входной разъем.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от выбранной вами схемы

Важно только оставить место на корпусе для решеток радиатора. Они важны, так как позволяют воздуху из окружающей среды охлаждать микросхемы

Первым шагом будет установка радиодеталей на печатную плату, соблюдая полярность.
Собираем тело. При сборке корпуса предусмотрите место для решеток радиатора и других дополнительных деталей. Кейс может быть создан вами или приобретен в готовом виде. Также можно установить карту в корпус.
Для устранения неполадок включите устройство в тестовом режиме.
Собираем усилитель. Для этого подключитесь к источнику питания.

Собрать дома усилитель динамика любого типа — посильная задача, с которой справится любой начинающий радиолюбитель. Простота заключается в том, что для начала сборки достаточно приобрести необходимые материалы для последующей сварки. Поэтому вам просто нужно просмотреть все возможные и доступные схемы и выбрать ту, которая подходит именно вам. Главное преимущество — это экономия. Ведь покупка такого устройства в магазине обойдется намного дороже.

Пошаговое руководство по изготовлению

Работы по изготовлению звукового усилителя ведутся в соответствии со следующей инструкцией. Как сделать усилитель динамика:

Если в работе будет использоваться не покупная макетная плата, а самодельный модуль, в первую очередь следует позаботиться о его конструкции. С помощью обычной кисти и краски на плате рисуются следы, соответствующие топологии выбранной схемы. Учтите, что в выкройке не должно быть пересекающихся бороздок.
Картон сушат, а затем погружают в предварительно разбавленный раствор хлорида железа. Форма должна быть гравирована долго, от нескольких часов до суток. В том случае, если раствор хлорного железа нагреть, время травления займет намного меньше, но качество защитного слоя также снизится.
На плате при помощи дрели просверливаются отверстия под выбранные радиоэлементы.
Пазы на плате залиты припоем. Далее следует установка радиодеталей, установку которых необходимо проводить в строгом соответствии с выбранной схемой. После предварительной сборки все детали герметизируются.
Радиатор устанавливается на плоскости подложки платы.
Паяльная станция соединяет провода, ведущие к аудиовыходу.
Колонки подключены к практически собранному усилителю.
Сигнал вводится с помощью обычного плеера или смартфона.
Подается питание и выполняется финальное испытание собранного усилителя.

Как правильно травить плату?

Для изготовления усилителя своими руками необходимо нанести на плату все используемые дорожки под радиодетали. Выполнить эту работу можно при помощи маркера CD, а после травить плату хлорным железом. К сожалению, хлорное железо имеет высокую стоимость, поэтому многие заменяют его приготовленным самостоятельно раствором из поваренной соли и медного купороса.

Пропорции приготавливаемой смеси:

Кухонная соль – 200 грамм.
Медный купорос – 100 грамм.
1 литр тёплой воды.

Размешав все компоненты опустите в ёмкость обезжиренные и чистые гвозди или металлические изделия.

Далее вам понадобится компрессор от аквариума, который активизирует реакцию. Кладём в ёмкость плату и выдерживаем около 20 – 30 минут.

Собираем усилитель

На первоначальном этапе выполняется установка используемых радиодеталей на печатной плате. Учитывайте полярность и мощность всех используемых компонентов. Данную работу выполняйте в полном соответствии с имеющейся схемой, что позволит избежать опасности появления короткого замыкания.

Завершив сборку платы можно переходить к изготовлению корпуса. Размеры будущего усилителя зависят от габаритов платы и используемого блока питания. Вы также можете использовать уже готовые заводские корпуса от старых усилителей.

Можем порекомендовать вам изготовить корпус вручную из ДСП. В последующем вы можете с лёгкостью отделать изготовленный корпус шпоном или же самоклеящейся плёнкой.

Перед окончательной сборкой необходимо произвести тестовый запуск усилителя. Производится установка блока питания, платы и всех используемых составляющих. На этом работа по изготовлению усилителя своими руками полностью завершена, и вы можете наслаждаться качественным звуком.

Устройство для наушников

Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии

Представленная далее инструкция соответствует этому требованию

Если владельцу не так важно портативность, можно встроить разъем для питания от электросети

Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.

Для создания самодельного устройства лучше выбрать следующие элементы:

медный кабель 30-40 см;
вход для адаптера;
микросхема KA2209;
вход для штекера;
4 конденсатора 100 мкФ.

Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Что вам понадобится в процессе

Чтобы приступить к изготовлению устройства, понадобится:

корпус;
штекер;
блок питания;
микросхема;
кнопка-выключатель;
проводки;
охладительный радиатор;
шурупы;
термоклей с термопастой;
паяльник и канифоль.

Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.
Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

Справка. Самым простым видом схем является создание усилителя на основе микросхемы, в составе которой есть транзисторы и конденсаторы.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.

Дополнительные советы

Чтобы не запутаться, рекомендуется пользоваться программой Sprint Layout. Она обладает следующими функциями:

проектирование схем слабой и средней степени сложности;
проектирование разводки;
просмотр моделей в трехмерном изображении;
возможность создания библиотеки деталей.

Можно скачать и установить русифицированную программу с дополненным функционалом бесплатно. Для этого следует искать 6 версию ПО (не официальную, а именно переведенную). Она совместима со всеми версиями англоязычной вплоть до пятой.

Программа поможет создать наглядные планы, куда более полезные в деле, чем фото самодельных усилителей звука и их схем.

Инструкция по изготовлению

Усилитель звука для колонок своими руками потребует для изготовления радиоматериалы и радиокомпоненты.

Набор деталей (согласно выбранной схеме): микросхема серии TDA или похожая, резисторы, конденсаторы, тестовый динамик (или уже собранная пассивная колонка), алюминиевый радиатор. При сборке усилителя на мощных транзисторах, рассчитанных на низкие частоты до 100 кГц, потребуется, кроме самих транзисторов, несколько менее массивных радиаторов.

Кроме материалов, нужны также некоторые приборы и инструменты.

Пассатижи, бокорезы, набор отвёрток. Может потребоваться разводной ключ и набор шестигранных ключей.
Паяльник и подставка для него.
Если плата изготавливается «с нуля» – нужны миниатюрный бур и набор свёрл. Для изготовления печатной платы без применения химии понадобится резак, которым прочерчиваются канавки, разделяющие дорожки и другие токопроводящие участки.
Мультиметр (тестер) – без него не обходится почти ни одна электромонтажная работа.
Тестовый блок питания. Если такого блока нет, но вам известно напряжение, подающееся на усилитель, – начните сборку устройства с него. Зачастую раздобыть готовый блок питания на 12 вольт (все усилители с выходной мощностью от нескольких ватт требуют именно такое напряжение) гораздо труднее, чем зарядное устройство для смартфона или планшета.

Подготовив все нужные приборы, инструменты, радиоматериалы и радиокомпоненты, можно приступать к сборке самодельного устройства. Для изготовления блока питания на 10 вольт (если усилитель допускает такое падение напряжения) соедините выводы зарядных устройств, рассчитанных на 5 вольт, последовательно. Образуется двуполярный источник питания на 10 В с возможностью заземлить или «занулить» среднюю точку 0(где один «минус» и один «плюс» соединены последовательно).

Сборка усилителя включает ряд шагов.

Если плата не макетная, а полностью «самосборная» – прорисуйте при помощи кисточки или тампона дорожки лаком под топологию микросхемы. Навесные элементы могут располагаться произвольно, рекомендуется их скомпоновать поплотнее. Пересекающихся дорожек быть не должно.
Высушите плату, приготовьте раствор хлорного железа, опустите в него плату на несколько часов или на сутки. Если подогреть раствор, травление пойдёт быстрее, но значительно повысится вероятность облезания защитного слоя.
По окончании травления удалите лак с оставшихся мест, защищённых от вытравливания. Не откладывайте процесс на несколько дней, чтобы лак не пристал накрепко к плате.
Высверлите с помощью бормашины или шуруповёрта отверстия под ножки радиодеталей.

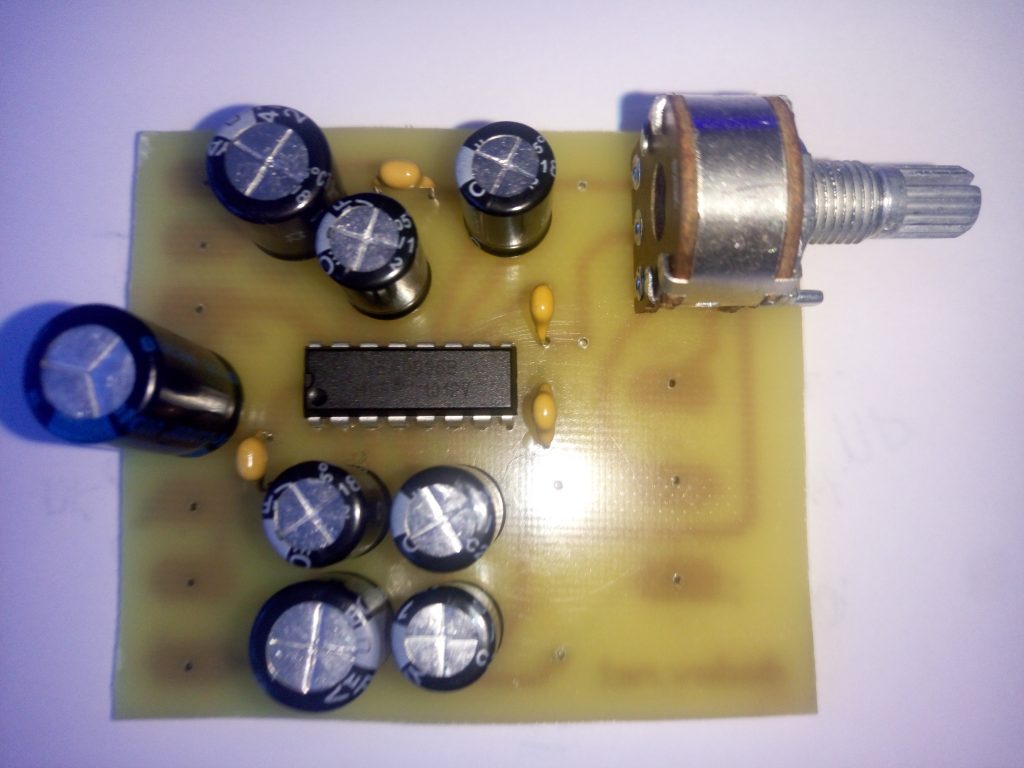

Покройте получившиеся дорожки слоем припоя. Вставьте радиоэлементы, сверяясь по сборочному чертежу, в нужной последовательности, спаяйте их на печатной плате.
Установите радиатор на металлической подложке микросхемы. Если схема усилителя транзисторная, используйте для каждого из оконечных каскадов отдельный радиатор. Допускается разместить их на общем радиаторе.
Припаяйте провода на звуковой вход, вход по питанию и выход по звуку, промаркируйте их.

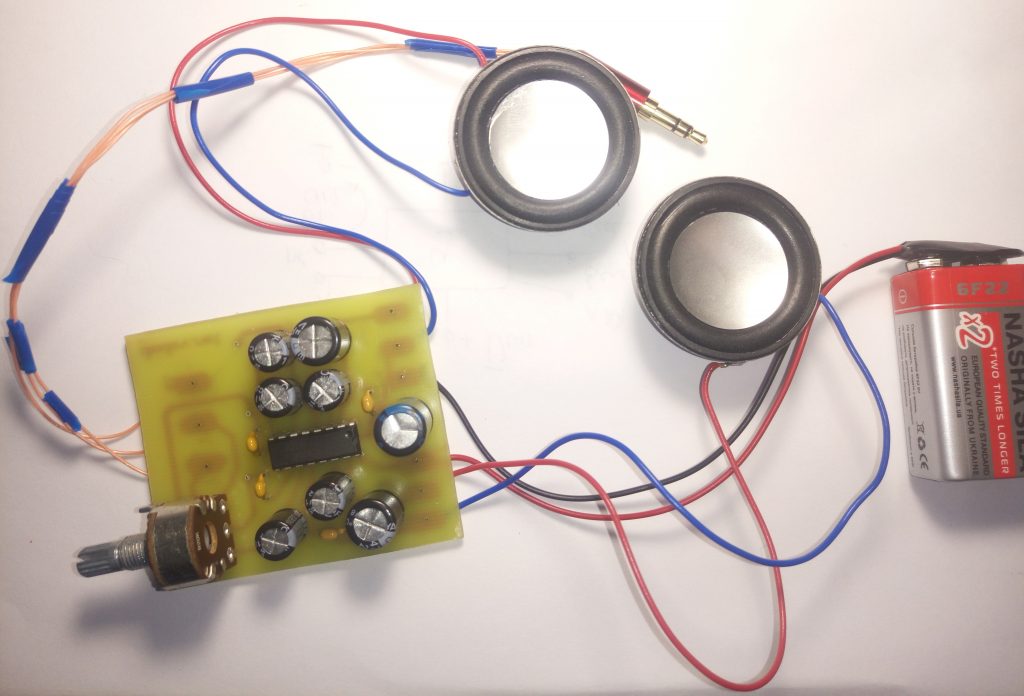

Подключите колонки к выходу собранного усилителя.
Подключите ко входу источник звука (смартфон, MP3-плеер или радиоприёмник), используя разъём на 3,5 мм.
Подайте питание на соответствующие выводы, включите звук на гаджете, например, выбрав любой из имеющихся саундтреков (или видеороликов).

При правильной сборке усилитель сразу же заработает. Для транзисторных усилителей в режиме «стерео» используют два независимых монофонических усилителя. В качестве рабочего варианта – два одно-, двух-, трёх- и более каскадных устройств. Трехкаскадная схема – самая универсальная: первый, маломощный каскад «раскачает» второй (средней мощности). Второй же – третий (оконечный), обладающий максимальной мощностью. На последний каскад и устанавливается радиатор.

Технология стереозвука (пространственного звучания) такова, что независимые усилители могут подключаться по отдельности и обладать отдельными колонками. Но для стереосистем, в которых сабвуфер (низкочастотный динамик или колонка) общий, стереофонический вариант усилителя собирается на одной микросхеме – и левый, и правый каналы сведены вместе при помощи дополнительных навесных (пассивных) деталей.

Китайские усилители. обзор класса ab
