Приемники и передатчики

Цифровые радиоприёмники

В настоящее время большинство аналоговых элементов тракта промежуточной частоты могут быть реализованы в цифровой технологии, это решение называется SDR — Software Defined Radio. Это связано с тем, что все больше и больше операций, таких как фильтрация сигналов и преобразование частоты, которые до сих пор были областью аналоговой электроники, выполняются с использованием цифровых фильтров и процессоров. Также бывает что сигналы промежуточной частоты преобразуются в цифровую форму в схемах аналого-цифрового преобразователя и только затем демодулируются в процессоре DSP.

В этом случае выбор аналого-цифрового преобразователя в основном определяется типом архитектуры приемника. На это влияют селективность фильтров, динамический диапазон усилителей, а также ширина полосы и тип используемой модуляции.

Уровень сигнала, подаваемого на аналого-цифровой преобразователь, требует использования соответствующего разрешения. Например, в случае приемника с двойным преобразованием, предназначенного для приложения стандарта IEEE 802.16 для обработки радиочастотных сигналов используются 12-битные преобразователи. В случае использования одиночного преобразования, когда промежуточная частота выше, используются преобразователи с более высоким 14-битным разрешением. Это связано с меньшей избирательностью приемников этого типа.

В принципе сейчас идёт повсеместная тенденция к миниатюризации, что и влияет на конструкцию приемников. Интеграция все большего числа функций в единую микросхему влияет на свойства готового устройства, которые важны с точки зрения пользователя (низкая стоимость, низкое энергопотребление, небольшие размеры). Но независимо от уровня интеграции, основные элементы архитектуры приемника и основные этапы обработки принятого сигнала остаются неизменными.

Радиоприемник на одном транзисторе с питанием от земляной батареи

Для тех, кто подолгу проводит время на природе, имеет смысл «черпать энергию» для питания транзистора из «земных недр». На это рассчитан разработанный много лет назад простейший приемник (рис 4), напоминающий первую схему. Рассчитан он на прослушивание расположенных неподалеку радиостанций длинноволнового диапазона.

К нему желательна внешняя антенна длиной 20 м и более, с высотой подвеса 10—15 м. Телефон — ТМ-2А  или ТОН-2. Катушка наматывается на бумажной гильзе в которую вставлен отрезок антенного ферритового стержня длиной 30—50 мм. На каркас наматывают порядка 300 витков провода ПЭВ-2—0,2.

Электродами «земляной» батареи служат медная трубка («+») и алюминиевый лист («—») размерами с тетрадный лист. Электроды закапывают во влажный грунт на глубину порядка 1 м, на расстоянии 0,3—0,5 м один от другого. Вывод «отрицательного» электрода необходимо изолировать от земли.

Другой любительский приемник способен, помимо радиопрограммы, извлекать бесплатную энергию от электромагнитного поля мощной радиостанции, находящейся в непосредственной близости.

Шаг 4. Разработка конструкторской документации

Закончив работу по проектированию топологии самодельного радиоприемника, переходим к следующему этапу – разработке конструкторской документации.

Конструкторская документация для изготовления печатного узла, как правило, состоит из:

  • принципиальной электрической схемы;
  • перечня элементов;
  • сборочного чертежа;
  • спецификации.

В отдельных случаях могут понадобиться детальный чертеж и чертеж трассировки.

В рассмотренном проекте разработаем конструкторскую документацию по всем вышеперечисленным пунктам.

Чертеж принципиальной электрической схемы радиоприемника

Разработку конструкторской документации начнём с чертежа принципиальной электрической схемы. Чертеж принципиальной электрической схемы почти полностью будет повторять принципиальную электрическую схему из схемотехнического редактора Diptrace.

Принципиальная электрическая схема самодельного радио представлена на рисунке 12.

Рисунок 12 – Принципиальная электрическая схема радиоприемника

Перечень элементов

К принципиальной электрической схеме должен прилагается перечень компонентов. Перечень компонентов является составной частью схемы. Представляет собой совокупность элементов, задействованных в схеме. При небольшом количестве элементов информация отображается на принципиальной электрической схеме. При большом количестве наименований – создается отдельный документ (ПЭ3). Перечень компонентов, выполненный отдельным документом представлен на рисунке 13.

Рисунок 13 – Перечень элементов печатной платы радиоприемника

Детальный чертеж печатной платы радиоприемника

На детальном чертеже печатной платы изображены:

  • геометрические размеры с допусками;
  • таблица с условными обозначениями отверстий их параметрами;
  • технические требования к печатной плате.

Для плат с элементами поверхностного монтажа (SMD – компонентами) в состав детального чертежа входит чертеж трафарета.

Рисунок 14 – Детальный чертеж печатной платы радиоприемника

Чертеж трассировки

Чертеж трассировки содержит следующую информацию о разрабатываемой печатной плате:

  • топологические слои (проводящий рисунок печатной платы);
  • маркировочные слои;
  • масочные слои защитного покрытия;
  • параметры и порядок размещения проводящих слоев;
  • допустимые замены материалов;
  • информацию о конфигурации печатной платы;
  • технические требования.

Рисунок 15 – Чертеж трассировки печатной платы радиоприемника

Сборочный чертеж платы радиоприемника

Сборочный чертеж печатной платы включает в себя:

  • общий вид печатной платы;
  • вид сбоку;
  • дополнительный вид печатной платы снизу (при двухстороннем расположении компонентов);
  • габаритно-присоединительные размеры;
  • варианты установки;
  • технические требования к печатному узлу.

Рисунок 16 – Сборочный чертеж печатной платы радиоприемника

Спецификация

Завершающим этапом в разработке конструкторской документации (КД) является спецификации спецификация.

Спецификация включает в себя всю конструкторскую документацию, необходимую для изготовления комплекта изделия:

  • принципиальную электрическую схему;
  • сборочный чертёж;
  • чертеж платы;
  • топологический чертеж;
  • перечень элементов;
  • стандартные изделия;
  • детали;
  • материалы.

Какие-то документы могут исключаться из неё, например, детальный и топологический чертежи.

Какие-то, наоборот, добавляться. Например, инструкция по программированию.

Рисунок 17 – Спецификация печатной платы радиоприемника

На этом разработка конструкторской документации самодельного радиоприемника заканчиваем.

Схемы узлов. Принципы действия.

Часть принципиальной схемы приёмника, включающая узлы 1, 2, 12, приведена на рис. 2. Малошумящий усилитель (1) выполнен на арсенид-галлиевом полевом транзисторе VT1 типа КТ602А. Необходимое для работы транзистора напряжение обеспечивает компенсационный стабилизатор на транзисторе VT2 типа КТ3117А и стабилитроне VD3 КС156А.

Для защиты транзистора VT1 от статических разрядов к антенному входу присоединены встречно включённые кремниевые диоды VD1,VD2 КД503А. Контура L1,C2; L2,C5; L3,C7 обеспечивают по основному каналу приёма первого преобразователя частоты.

Первый преобразователь частоты (2) собран по кольцевой схеме на полупроводниковых диодах VD4 – VD7 типа КД514А. Широкополосные трансформаторы на ферритовых кольцах Т1,Т2 обеспечивают согласование цепей приёмника. Незначительные потери при преобразовании компенсирует усилитель на транзисторе VT6 КТ368А. Согласование этого усилителя с полосовым фильтром (3) осуществляется с помощью широкополосного трансформатора Т3.

Первый гетеродин Г1  (10) собран по трёхкаскадной схеме с умножением частоты.

Задающий генератор 10.1 собран на транзисторе VT3 типа КТ316А. Колебания генератора стабилизированы кварцевым резонатором с частотой 13,8 МГц. Контур L4,C14 в коллекторной цепи транзистора настроен на пятую гармонику, т.е. на 69 МГц.

Каскад 10.2 на транзисторе VT4 КТ316А является удвоителем частоты. Контур L5,C18 в его коллекторной цепи настроен на частоту 130 МГц.

Каскад 10.3 на транзисторе VT5 КТ325В усиливает колебания с частотой 130 МГц. С контура L6,C23 колебания первого гетеродина подаются на преобразователь частоты (2).

Рис.3. Высокочастотный блок (соотв. Рис.2)

Схема второго преобразователя частоты (4) и генератора плавного диапазона Г2 показаны на рис.4.

Перестраиваемый полосовой фильтр (3) выполнен на контурах L7,C30; L8,C33; L9,C36. Перестройка фильтра осуществляется совместно с перестройкой частоты колебательного контура L12,C44 генератора плавного диапазона Г2 с помощью трёхсекционного конденсатора переменной ёмкости С33, С36, С44. Контур L7,C30 настраивается отдельно. С целью более точного сопряжения фильтра переменный конденсатор С30 установлен на передней панели приёмника.

Второй преобразователь частоты (4) выполнен по балансной схеме на полевых транзисторах VT7,VT8 типа КП303Г. Нагрузкой преобразователя служит вход электромеханического фильтра Z1 ЭМФ9Д500-3В (5).

Второй гетеродин приёмника Г2 выполнен на полевом транзисторе VT9 КП303Г. Частота колебаний гетеродина плавно изменяется с помощью конденсатора С44. Нагрузкой стоковой цепи транзистора служит дроссель ДР4. Высокочастотное напряжение с части витков дросселя подаётся на широкополосный трансформатор Т4, а затем в истоковые цепи транзисторов VT7, VT8.

Схема каскадов усилителя промежуточной частоты (6), продукт-детектора (7) и кварцевого гетеродина Г3 (12) показана на рис. 5.

С выхода электромеханического фильтра Z1 колебания с промежуточной частотой поступают на вход первого каскада усилителя промежуточной частоты. Этот каскад выполнен на малошумящем полевом транзисторе КП303Е. Дополнительная селекция (подавление соседних частот) осуществляется с помощью электромеханического фильтра Z2.

Второй и третий каскады усиления ПЧ выполнены по однотипным схемам на двухзатворных полевых транзисторах КП350А. Стоковыми нагрузками каскадов являются контуры L10, C53 и L11, C59, настроенные на промежуточную частоту 500 кГц. С катушки L11 колебания поступают на вход продукт-детектора (7). Усиление тракта ПЧ можно изменять подачей соответствующего напряжения на второй затвор транзистора VT11 через резистор R25.

Продукт-детектор выполнен по кольцевой схеме на кремниевых полупроводниковых диодах VD9 – VD12.
Кварцевый генератор Г3 (12) выполнен на транзисторе VT13 типа КТ312В. В схеме использован кварцевый резонатор Х2 с частотой колебаний 500 кГц. С резистора эмиттерной цепи колебания генератора подаются на соответствующий вход продукт-детектора.

С выхода детектора (7) низкочастотный сигнал поступает для дальнейшего усиления на усилитель низкой частоты.
В данной конструкции была использована готовая плата усилителя низкой частоты от ЭПУ “ Концертный”, которая соответствовала требованиям, предъявляемым к данной конструкции. Схема усилителя низкой частоты (8) в работе не приводится.

Сверхрегенеративный радиоприемник на FM диапазон

Сверхрегенеративный радиоприемник обладает высокой чувствительностью (до ед. мкВ) при достаточной простоте. На рис. 4 приведен фрагмент схемы сверхрегенеративного радиоприемника Е. Солодовникова (без УНЧ, который может быть выполнен по одной из приводимых ранее схем — Простейшие усилители низкой частоты на транзисторах) [Рл 3/99-19].

Рис. 4. Схема сверхрегенеративного радиоприемника Е. Солодовникова.

Высокая чувствительность приемника обусловлена наличием глубокой положительной обратной связи, благодаря которой коэффициент усиления каскада после включения радиоприемника довольно быстро возрастает до бесконечности, схема переходит в режим генерации.

Для того чтобы самовозбуждение не происходило, а схема могла работать как высокочувствительный усилитель высокой частоты, используют очень оригинальный прием. Как только коэффициент усиления каскада усиления возрастет выше некоторого заданного уровня, его резко снижают до минимума.

График изменения коэффициента усиления от времени напоминает пилу. Именно по этому закону изменяют коэффициент усиления усилителя. Усредненный же коэффициент усиления может доходить до миллиона. Управлять коэффициентом усиления можно при помощи специального дополнительного генератора пилообразных импульсов.

На практике поступают проще: в качестве такого генератора используется по двойному назначению сам высокочастотный усилитель. Генерация пилообразных импульсов происходит на неслышимой ухом ультразвуковой частоте, обычно десятки кГц. Для того чтобы ультразвуковые колебания не проникали на вход последующего каскада УНЧ, используют простейшие фильтры, выделяющие сигналы звуковых частот (R6C7, рис. 4).

Сверхрегенеративные приемники обычно используют для приема высокочастотных (свыше 10 МГц) сигналов с амплитудной модуляцией. Прием сигналов с частотной модуляцией возможен за счет преобразования частотной модуляции в амплитудную и последующего детектирования эмиттерным переходом транзистора полученного таким образом амплитудно-модулированного сигнала.

Преобразование частотной модуляции в амплитудную происходит в случае, если приемник, предназначенный для приема амплитудно-модулированных сигналов, настроить неточно на частоту приема частотно-модулированного сигнала.

При такой настройке изменение частоты принимаемого сигнала постоянной амплитуды вызовет изменение амплитуды сигнала, снимаемого с колебательного контура: при приближении частоты принимаемого сигнала к частоте резонанса колебательного контура амплитуда выходного сигнала растет, при удалении от резонансной — снижается.

Наряду с неоспоримыми достоинствами, схема «сверхрегенератора» обладает массой недостатков. Это — невысокая избирательность, повышенный уровень шумов, зависимость порога генерации от частоты приема, от напряжения питания и т.д.

При приеме радиовещательных ЧМ-сигналов в диапазоне FM —  100…108 МГц или сигналов звукового сопровождения телевидения, катушка L1 представляет собой полувиток диаметром 30 мм с линейной частью 20 мм. Диаметр провода — 1 мм. L2 имеет 2…3 витка диаметром 15 мм из провода диаметром 0,7 мм, расположенных внутри полувитка.

Для диапазона 66…74 МГц катушка L1 содержит 5 витков диаметром 5 мм из провода 0,7 мм с шагом 1…2 мм. L2 имеет 2…3 витка такого же провода. Обе катушки не имеют каркасов и расположены параллельно друг другу. Антенна выполнена из отрезка монтажного провода длиной 50… 100 см. Настройку устройства осуществляют потенциометром R2.

Принцип работы радио

Первый радиоприёмник имел очень простое устройство: батарея, электрический звонок, электромагнитное реле и когерер (от латинского слова cogerentia – сцепление).

Этот прибор представляет собой стеклянную трубку с двумя электродами.

В трубке помещены мелкие металлические опилки.

Действие прибора основано на влиянии электрических разрядов на металлические порошки.

В обычных условиях когерер обладает большим сопротивлением, так как опилки имеют плохой контакт друг с другом.

Пришедшая электромагнитная волна создает в когерере переменный ток высокой частоты.

Между опилками проскакивают мельчайшие искорки, которые спекают опилки. В результате сопротивление когерера резко падает (в опытах А.С. Попова со 100000 до 1000 — 500 Ом, то есть в 100-200 раз). Снова вернуть прибору большое сопротивление можно, если встряхнуть его. Чтобы обеспечить автоматичность приема, необходимо для осуществления беспроволочной связи, А.С. Попов использовал звонковое устройство для встряхивания когерера после приема сигнала. Под действием радиоволн, принятых антенной, металлические опилки в когерере сцеплялись, и он начинал пропускать электрический ток от батареи. Срабатывало реле, включая звонок, а когерер получал “легкую встряску”, сцепление между металлическими опилками в когерере ослабевало, и к ним поступал следующий сигнал.

Первый радиоприёмник А. С. Попова (1895г.)

Различные радиоволновые диапазоны.

Радиоволны делятся на различные радиодиапазоны, в зависимости от их длины.
Что такое — длина радиоволны? Радиоволны распостраняются со скоростью света(который сам по себе
является одним из диапазонов электромагнитных колебаний). За секунду, они распостраняются
на расстояние около 300000 километров. Разделив это расстояние на частоту электромагнитных
колебаний можно узнать их длину волны.

Например, колебания частотой от 3 до 30 Кгц. порождают радиоволны сверхдлинного диапазона.
Соответственно, длина сверхдлинных радиоволн лежит в пределах от 10 до 100 километров.
Передача информации на большие расстояния, в этом диапазоне возможна, с применением очень больших передающих
антенных устройств(более километра) и очень мощных передатчиков.
Сверхдлинные волны применяют для дальней подводной связи.

Колебания частотой от 30 до 300 Кгц вызывают радиоволны длинноволнового диапазона.
Их длина от 1 до 10 километров. Они способны огибать земную поверхность, за счет явления —
дифракции.
Дифракцией радиоволн называют их способность
огибать в той или иной степени препятствия,
лежащие на пути распостранения — выпуклость
земного шара, горы, строения и. т. д.

Дифракция возникает в результате возбуждения радиоволной
высокочастотных колебаний на поверхности препятствий.
Эти колебания вызывают в свою очередь вторичное
излучение радиоволн, проникающих в области пространства
затененные от передающей антенны радиопередатчика.
Часть энергии радиоволн при этом неизбежно
теряется — на нагрев поверхности.

Передающие антенны длинноволнового диапазона довольно велики, как и мощность передатчика.

Главным достоинством длинных волн, является возможность очень устойчивой связи, на большое расстояние — без ретранслятора.

Частоты от 0,3 до 3Мгц — принадлежат средневолновому диапазону, от 3 до 30Мгц — коротковолновому.
Волны этих диапазонов способны отражаться от различных слоев ионосферы, что
способствует сверхдальней связи, при относительно невысокой мощности передатчика и
небольших размерах передающей антенны.

Распостранение радиоволн на большие расстояния за
счет пространственных волн объясняется отражением
в ионосфере.
Наряду с отражением имеет место частичное поглощение,
возрастающее с увеличением длины волны.

Отражение и поглощение в ионосфере также связано с концентрацией
электронов — величиной непостоянной.
Ее изменения носят циклический характер
— суточные, сезонные и связанные с 11-летним
солнечным циклом, но нередко случаются и внезапные
изменения — из за вспышек на солнце и падения
метеорных потоков.

Частоты от 30Мгц до 3Ггц — радиоволны ультрокороткого(метрового и дециметрового) диапазона.
Радиоволны этого диапазона хорошо поглощаются земной поверхностью и проходят через
ионосферу — устойчивая связь возможна до линии горизонта.
Плюсом здесь является качественная связь, при крайне малой мощности передатчика — и
сответственно,возможности миниатюризации его размеров.

Сверхвысокочастотный диапазон 3 — 30Ггц(сантиметровый) используется для космической связи.
Электромагнитные колебания такой частоты по своим свойствам вплотную приближаются к свету.
Их можно легко фокусировать с помощью сферических отражателей, для передачи на очень
большие расстояния.

Практическое применение

Очевидно, что улучшенный детекторный приемник – это ценное изобретение, позволяющее получать энергию бесплатно, практически «из воздуха». Получаемой энергии достаточно, чтобы обеспечить яркое равномерное свечение светодиода (белого или желтого цвета), а при необходимости (в случае отсутствия источников электрической энергии) можно обеспечить подзарядку аккумулятора или часовой батарейки (АА или ААА).

Такое устройство может найти применение в различных сферах деятельности человека. Например, на территории фермерского или коллективного хозяйства в условиях отсутствия источников энергии. Прибор может стать незаменимым элементом комплектации альпинистов, исследователей, путешественников по тайге, тундр, иных удаленных от цивилизации мест.

Стационарные модели

Радиоприёмники стационарного типа, в первую очередь, предназначены для получения более громкого и качественного звука.

За это приходится пожертвовать компактностью, и переносить их на другое место достаточно сложно – не получится взять такой гаджет и в дорогу, тем более что практически все модели работают только от сети.

Функциональность техники во многом зависит от ценовой категории – более дорогие приёмники, как правило, обеспечивают пользователю больше возможностей.

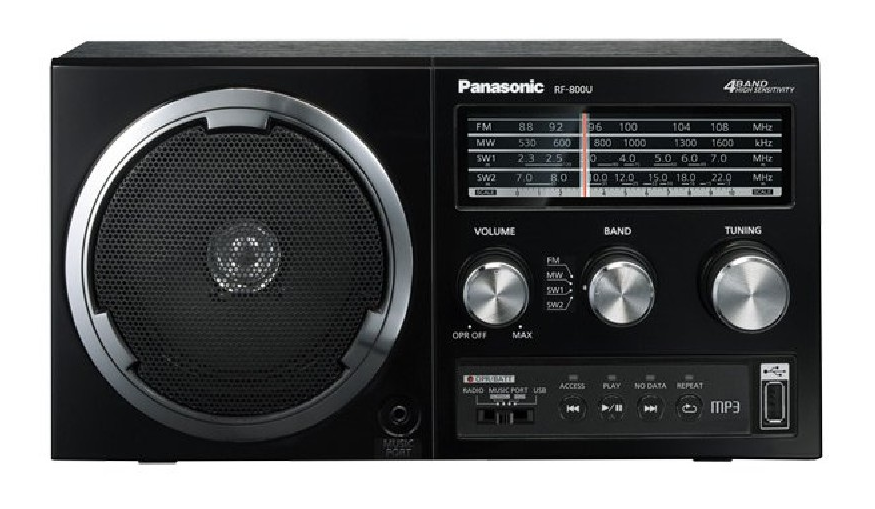

Panasonic RF-800UEE-K

Рис. 9. Panasonic RF-800UEE-K.

Лидером категории стационарных радиоприёмников можно назвать ещё одну модель марки Панасоник.

В списке её особенностей – поддержка внешних USB-накопителей и высокая надёжность, благодаря которой приёмник прослужит намного дольше другой домашней техники.

Позитив:

  • неплохой дизайн;
  • наличие USB-интерфейса и возможность прослушивания mp3-файлов;
  • дополнительное питание от аккумуляторов;
  • большой диапазон и высокое качество приёма сигналов;
  • сравнительно небольшой для этой категории вес – 1,3 кг.

Негатив:

Среди минусов выделяют достаточно высокую стоимость, достигающую 5 тыс. рублей. При желании, можно купить модель с аналогичными параметрами и дешевле – но звучание и приём сигнала у них вряд ли будут лучше, чем у Panasonic RF-800UEE-K.

https://youtube.com/watch?v=e1ZPzCphY4Y

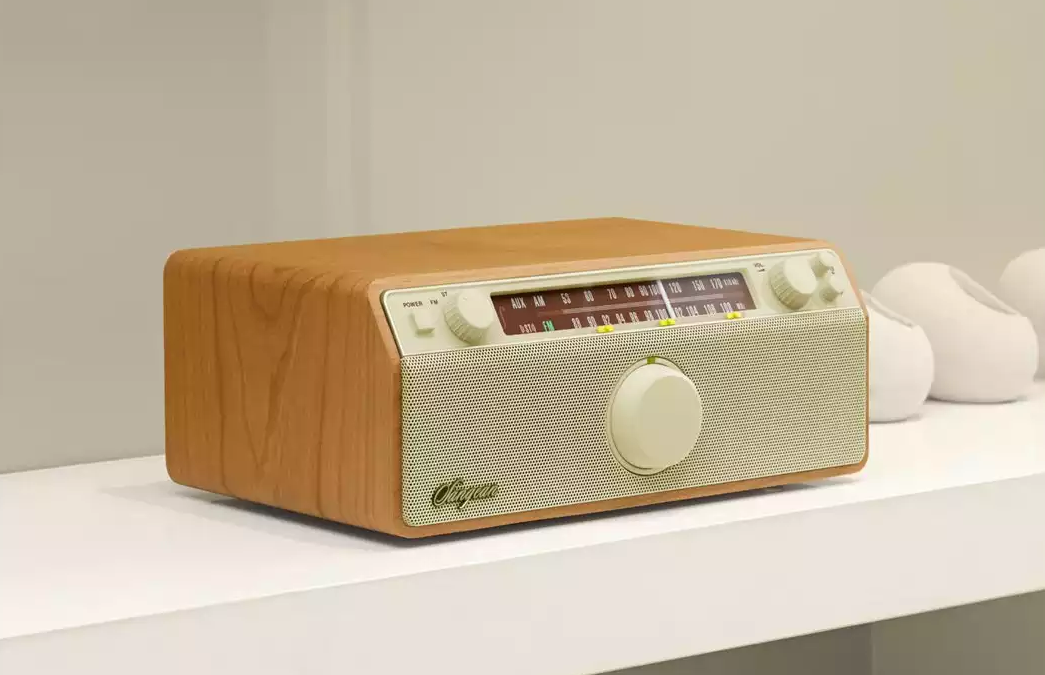

SANGEAN WR-12

Рис. 10. SANGEAN WR-12.

Модель SANGEAN WR-12 появилась на рынке уже несколько лет назад, но по-прежнему остаётся популярной из-за своего оригинального дизайна в стиле 1950-х или 1960-х годов и хорошего качества приёма.

Такой аппарат неплохо впишется в интерьер квартиры, дачи и даже офиса.

Особое впечатление он производит, благодаря наличию сабвуфера, хотя встроенного mp3-плеера у приёмника нет.

Позитив:

  • уникальный дизайн, благодаря которому модель Panasonic RF-800UEE-K похожа на ретро-приёмник из 50-х годов;
  • приём сигналов практически в любой местности – особенно, станций в диапазоне СВ;
  • прочность корпуса;
  • громкость звука – лучшую среди всех рассматриваемых в рейтинге моделей.

Негатив:

  • Первый характерен для всех стационарных устройств – это значительный вес.
  • Второй – высокая цена, в несколько раз превышающая стоимость переносных и даже других стационарных моделей.

https://youtube.com/watch?v=gd4oCtgThlE

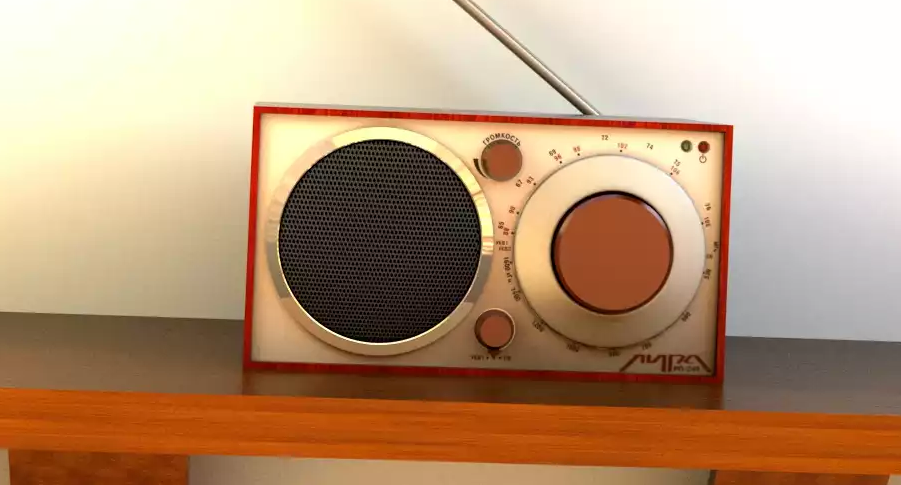

Лира РП-249

Рис. 11. Лира РП-249.

Ещё один радиоприёмник отечественного производства – на этот раз под давно знакомой потребителям маркой Лира.

Модель выпускается в корпусе «под дерево» и встречается достаточно редко.

Однако поискать её стоит – особенно, при желании стать владельцем надёжного стационарное радио с возможностью хорошего приёма в диапазонах УКВ1, СВ и FM всего за полторы тысячи рублей.

Позитив:

  • низкая цена – лучшая в сегменте стационарных радиоприёмников;
  • громкий звук;
  • хороший приём сигнала и немного расширенный по сравнению с другими стационарными моделями диапазон частот;
  • длительный эксплуатационный срок – менять такой приёмник придётся не чаще, чем раз в 10 лет;
  • оригинальный ретро-стиль, благодаря которому приёмник выглядит так же, как модели середины прошлого века.

Негатив:

Среди минусов можно отметить не слишком удобную настройку станций и громкости. Хотя обычно владельцы таких приёмников пользуются только 2–3 каналами и редко изменяют громкость. Тем более что радио можно слушать и через наушники, разъём для которых находится на задней панели.

https://youtube.com/watch?v=00LwdDRGrMw

Регенеративный приемник с регулируемой положительной обратной связью

Схема, показанная на рисунке 2, в «эпоху» радиоламп имела огромное распространение. Это так называемый регенеративный приемник с регулируемой положительной обратной связью. Колебательный контур L2C2 здесь аналогичен описанному выше, только отвод у катушки делается от 25 витков для диапазона ДВ и от 8 витков для СВ.

Высокочастотный транзистор VT1 усиливает и детектирует принятый контуром сигнал. Возросшая радиочастотная составляющая сигнала, протекая по катушке обратной связи L1, индуктирует в контурной катушке добавочную ЭДС, что значительно повышает чувствительность и избирательность приемника. Регулируется обратная связь резистором R2.

Низкочастотная составляющая коллекторного тока заставляет звучать телефон BF1. Его следует взять высокоомным. При благоприятных условиях приемник будет работать и без внешней антенны, хотя с нею результаты гораздо лучше и возможен прием даже удаленных радиостанций.

Рассмотренные нами схемы рассчитаны на питание от источника с напряжением 4,5 В, для которого подойдут батарея «Планета», три элемента 316 или четыре дисковых аккумулятора Д-0,1.

При необходимости можно перейти на более низкое напряжение от двух элементов или двух-трех аккумуляторов или на повышенное до 9В (от батарейки «Корунд»). Но это потребует соответствующего подбора номиналов резисторов в базовых цепях транзисторов, чтобы сохранить указанные на схемах величины токов.

Конструкция и детали

А теперь — за дело! На ферритовом стержне, используя его как болванку, склей из бумаги две гильзы: длиной 25…30 мм — для контурной катушки L1 и длиной 8…10 мм — для катушки L2. Но прежде .чем наматывать контурную катушку, уточни, в каком диапазоне работает радиостанция, передачи которой хорошо слышны в вашей местности.

Если эта станция работает в диапазоне средних волн, катушка L1 должна содержать 70 — 80 витков провода ПЭВ-1 или ПЭЛ 0,15… 0,2, намотанных на гильзу виток к витку, а если в диапазоне длинных волн, то 220…240 витков такого же провода, но намотанных тремя-четырьмя секциями по равному числу витков в каждой секции.

Катушку связи намотай таким же проводом, уложив на гильзу 10… 15 витков. Крайние витки катушек закрепи на гильзах клеем БФ-2, резиновыми или отрезанными от поливинилхлорид-ной трубки колечками.

В зависимости от длины волны радиостанции емкость контурного конденсатора С2 может быть в пределах от 50 до 450…500 пФ. Поэтому надо иметь несколько конденсаторов разных емкостей. Желательно, чтобы эти конденсаторы были керамическими или слюдяными. Конденсаторы С3, С4 и резистор R1 могут быть любыми.

Роль выключателя питания может выполнять тумблер. Детали приемника соедини так, как показано на рис. 2. Конденсатор С2 пока не включай в контур, Сверь все соединения, деталей по принципиальной схеме. Особенно внимательно проверь правильность подключения выводов транзистора: его крайний вывод возле метки на корпусе является эмиттером, рядом с ним — коллектор, другой крайний — база.

Рис. 2. Соединение деталей для схемы приемника на одном транзисторе.

Эксплуатация и ремонт

Многие ламповые радиоприемники сейчас находятся в неприглядном состоянии. Их реставрация подразумевает:

  • общую разборку;
  • удаление грязи и пыли;
  • проклейку швов деревянного корпуса;
  • кварцевание внутреннего объема;
  • очистку ткани;
  • промывку шкалы, управляющих ручек и других рабочих элементов;
  • чистку блоков настройки;
  • продувку плотных компонентов сжатым воздухом;
  • проверку усилителей нижних частот;
  • проверку контуров приема;
  • диагностику радиоламп и осветительных приборов.

Настройка и регулировка ламповых радиоприемников мало отличается от аналогичной процедуры у их транзисторных собратьев. Последовательно настраивают:

  • детекторный каскад;
  • усилитель ПЧ;
  • гетеродин;
  • входные контуры.

Лучший помощник в настройке — генератор высокой частоты.

В приемниках с несколькими диапазонами следует настраивать последовательно КВ, ДВ и СВ.

Как собрать своими руками?

Старые конструкции привлекательны. Но всегда можно собрать самодельные ламповые приемники. Коротковолновое устройство содержит лампу 6AN8. Она одновременно выполняет функцию регенеративного приемника и усилителя РЧ. Приемник выдает звук на наушники (что вполне приемлемо в дорожных условиях), а в обычном режиме это тюнер с последующим усилением низких частот.

Рекомендации:

  • делать корпус из толстого алюминия;
  • соблюдать моточные данные катушек и диаметр корпуса по схеме;
  • блок питания снабжать трансформатором от любой старой радиолы;
  • мостовой выпрямитель не хуже устройства со средней точкой;
  • применять наборы для сборки на основе пальчикового пентода 6Ж5П;
  • брать керамические конденсаторы;
  • питать лампы от отдельного выпрямителя.

Обзор лампового радиоприемника RIGA 10 смотрите далее.

УНЧ и блок питания

УМЗЧ выполнен по двухтактной схеме с непосредственной связью между каскадами на транзисторах VТ6-VТ11. На ег входе имеется регулятор громкости — переменный резистор R18. Цепь обратной связи C33R26R27 служит для коррекции АЧХ усилителя, обеспечивая более приятное звучание Усилитель нагружен на динамическую головку ВА1 через конденсатор С35.

Рис. 1. (Продолжение) Схема УНЧ и блока питания приемника.

Блок питания приемника выполнен на понижающем трансформаторе Т1 с выпрямителем на диодном мосте VD9. Выходное напряжение стабилизировано устройством на транзисторе VТ12 и стабилитроне VD8.

Заключение

Что мы имеем в сухом остатке? Мы удостоверились в том, что возможно относительно небольшими усилиями и с привлечением скромных инвестиций собрать теплый ламповый приемник, который не «режет ухо» и выглядит в стиле лютого киберпанка. Особенно удачно из этого приемника звучит джаз, аутентично так. Ретро, одним словом.

Что можно доработать или изменить в конструкции? Можно соорудить деревянный корпус в стиле двадцатых или тридцатых годов. Еще можно прицепить цифровой синтезатор частоты в качестве гетеродина, изменив схему смесителя. В результате мы получим бонусом цифровую шкалу и повод для холивара с фанатами лампового звука.
