Imax b6: что это за устройство, как им пользоваться для зарядки автомобильного аккумулятора

Содержание

Инструкция по заряду

НУ что теперь самое интересное — а именно инструкция по правильной зарядки автомобильного аккумулятора через IMAX B6 mini (перевода не будет, но и на английском все понятно).

МЫ подключили клеммы, подали питание на само устройство, у нас загорелся дисплей.

Обычно он стоит на LiPo (или каких-то других видах), нам это ну нужно поэтому нажимаем «STOP» и путем перебора (клавиши вправо и влево) находим подзаголовок «Pb» (свинец)

Нажимаем ENTER и оказываемся в меню заряда для свинцовых типов

Здесь мы можем выставить силу тока и напряжение (один раз нажатие на «ENTER» вход в параметр, стрелками листаем до нужного значения). Нужно знать, что здесь напряжение колеблется от 2V (1банка –«1P») и до 14V (7 банок – «7P»). Конечно же нам нужно выбрать 12V (6P). Силу тока как я и говорил — рекомендую от 1 до 3А (но настройки позволяют выставить и 0,1А).

Далее по инструкции нужно запустить зарядку, просто нажимаем START и держим, автоматически начнется процесс. По мере заряда, амперы будут падать, то есть если выставить 2А, они сойдут в нулю ближе к концу заряда (процесс автоматически остановится). Причем в нижнем правом углу будет видно, сколько заряда взяла батарея (измерения в миллиамперах, то есть 1А = 1000 мА). Напряжение в процессе 14,4В (для 12В режима).

Стоит отметить — что у IMAX B6 есть такие функции измерение напряжения на токовыводах (если у вас нет мультиметра), а также можете замерить сопротивление батареи, чем оно ниже, тем лучше.

Зарядка от другого АКБ

Есть один не оспоримый плюс этого устройства, это когда можно взять заряд у одного АКБ и передать его другому. Скажите – «звучит прикольно, но как»? ДА очень просто.

У IMAX есть специальный провод перед входом питания, то есть вместо блока питания, можно подсоединить аккумулятор, специальными «крокодильчиками» (это будет донор), а с другой стороны поставить уже заряжаемый АКБ (реципиент). И из одного в другой будет перетекать заряд.

Сколько раз пробовали — работает очень круто и просто. Например, можно взять батарею от UPS (на 12В) использовать ее как донор, и питать большой автомобильный АКБ. Какую-то емкость (пусть небольшую, но достаточную для пуска, скажем зимой) она передаст.

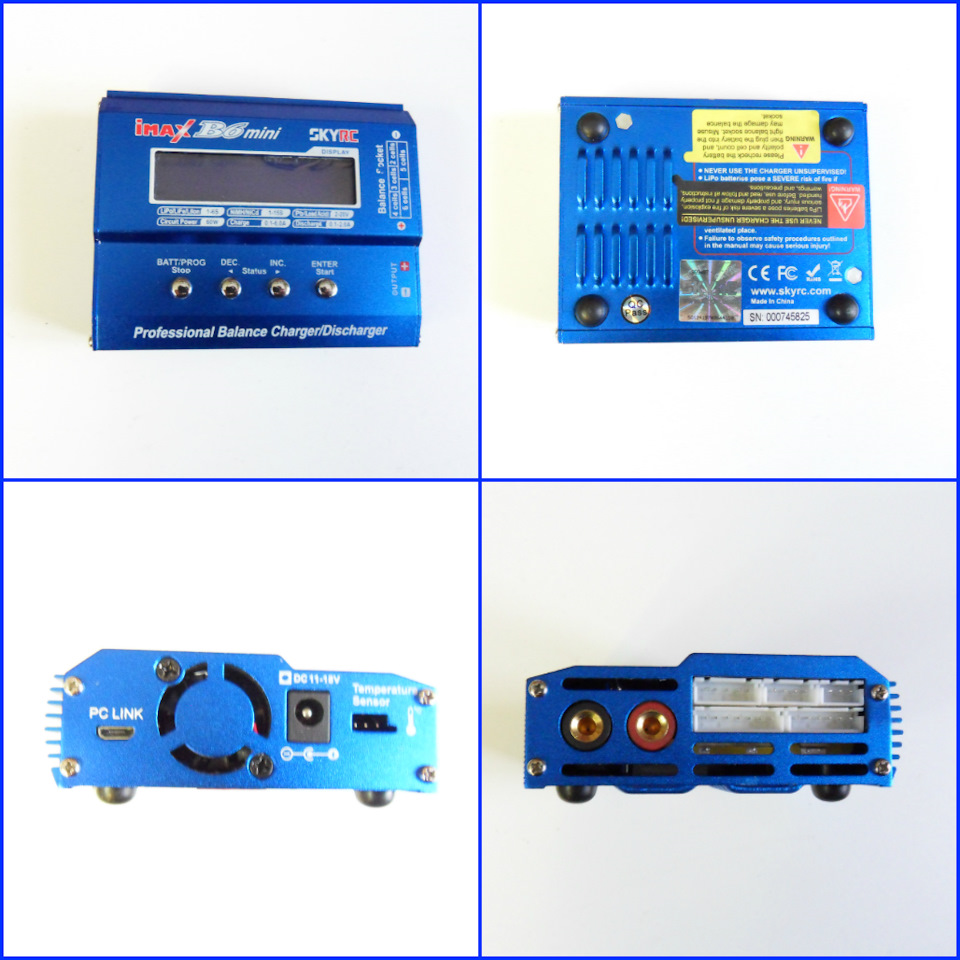

Как оно выглядит?

Девайс для зарядки аккумуляторов IMax B6 модели AC имеет синий, глянцевый, компактный металлический корпус, фиксирующийся на резиновых ножках. Он удобен в перестановке и транспортировке.

На левой части корпуса расположены разъемы для подключения источника питания. Рядом находятся разъемы для термодатчика и подключения к ПК (не входят в стандартный комплект). Наличие одного разъема данного типа не предполагает одновременное подключенные устройств. Корпус имеет вентиляционные отверстия. На противоположной стороне корпуса расположены разъемы для подключения ЗУ к аккумулятору, разъемы для выполнения балансировки.

Шнур для подключения с внешним ИП маркирован AWG22, остальные — AWG18, AWG22, AWG24. Все они характеризуются повышенной гибкостью, имеют хорошую изоляцию.

Боковые стенки корпуса съемные. Благодаря этому возможно просмотреть внутренности ЗУ. Плата управления v1.9 2017 г. в. Имеет места ручной пайки. Блок питания хорошо проклеен. Детали корпуса тщательно окрашены со всех сторон.

Подлинность IMax B6 модели AC подтверждается наличием голографической эмблемы и уникальным серийным номером.

Проблема крокодилов

Чаще всего, когда обсуждается вопрос пригодности применения этого ЗУ для автомобильных аккумуляторов, аргумент у противников один и тот же. Они сетуют на то, что ЗУ комплектуется маленькими крокодилами.

Но это нельзя считать большой проблемой. Решается она путём похода в специализированный магазин, где можно купить крокодилы для зарядных устройств или проводов для прикуривания. Есть стальные и медные (латунные). Последний вариант довольно дорогой, потому с целью экономии можно остановиться на стали.

Теперь всё элементарно. Маленькие зажимы соединяются с большими, выполняется дополнительная изоляция и всё. Теперь ЗУ имеет крокодилы, захвата которых хватит для подключения к АКБ.

О токах заряда

В этом вопросе имеется не которая неопределённость, поскольку все знают, что классический способ зарядки – выставлять ток номиналом 10% от показателя ёмкости заряжаемого аккумулятора. Для 60-амперника это 6 А, но на практике не у всех выходит выжать столько из зарядного устройства. Почему так получается?

Дело в том, что в комплект поставки устройства блок питания не входит. Его нужно покупать отдельно, причём в продаже имеются и оригинальные блоки от Skyrc.

Блок питания SkyRC 15V 4A SK-200008-01

Впрочем, это несущественно. Нужно смотреть на характеристики блока, на оригинальном указано, что максимум, что он может выдавать – 4 А и 15 вольт. Так что при всём желании получить ток заряда больше не получится. Но если вы попробуете использовать достаточно мощный БП, например, компьютерный, который в состоянии обеспечивать токи до 10 А, то получить на выходе эти 8-10 ампер всё равно не получится поскольку само устройство рассчитано на генерацию тока максимум в 6 А.

Зная эти нюансы, вы сможете без проблем зарядить любой автомобильный аккумулятор, невзирая на его ёмкость, просто времени потратите больше обычного, да и то не всегда.

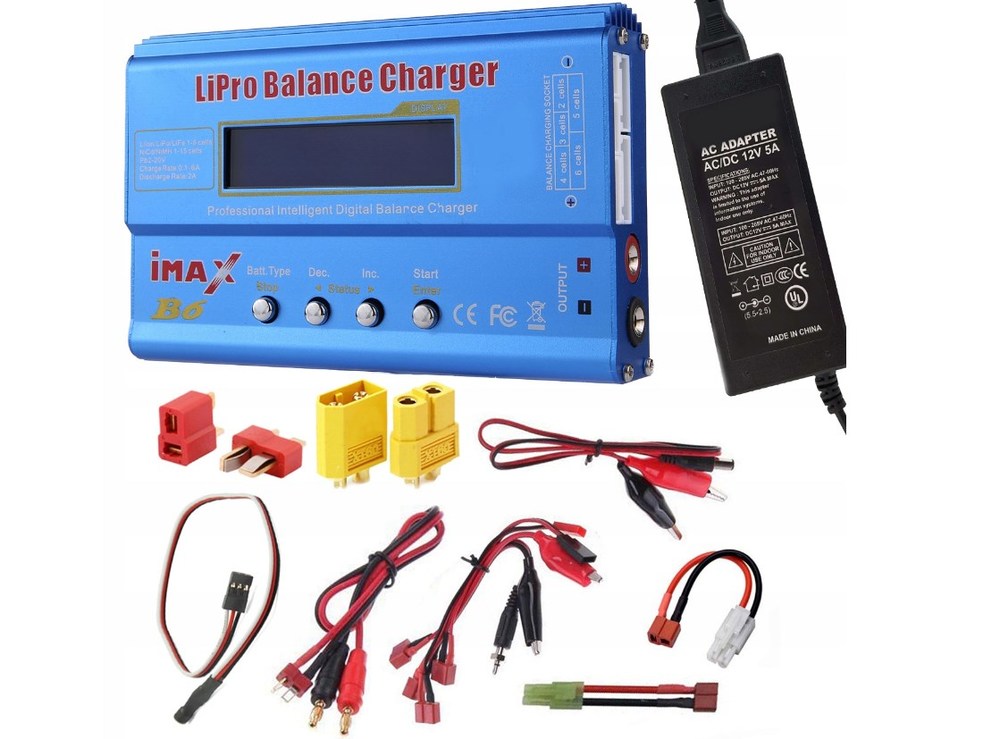

КОМПЛЕКТАЦИЯ

Зарядное устройство
Силовые разъёмы для зарядки аккумуляторов (T-Plug + крокодилы)
Разъемы для зарядки бортовых аккумуляторов с разъмами JST (BEC), JR/Futaba/Hitec
Балансировочный разъём JST-XH (для 2-6S аккумуляторов)
Провод для зарядки накала Большие информативные цветные тачскрин-экраны постепенно начинают вытеснять с корпусов универсальных зарядных устройств обычные аналоговые кнопки и одноцветные мультистрочные жидко-кристаллические экраны….
Компания Hitec анонсировала обновлённую версию универсального зарядного устройства Hitec X1. У новинки в названии появилась новая аббревиатура MF и теперь…
Не так давно всемирно известная компания Apple удивила мир несвойственным яблочному гиганту электроники устройством — зарядником для NiMH аккумуляторов под…
Ещё в июне этого года компания Sanyo в своём пресс-релизе заявила о начале производства новых «облегчённых» аккумуляторов из серии ENELOOP…

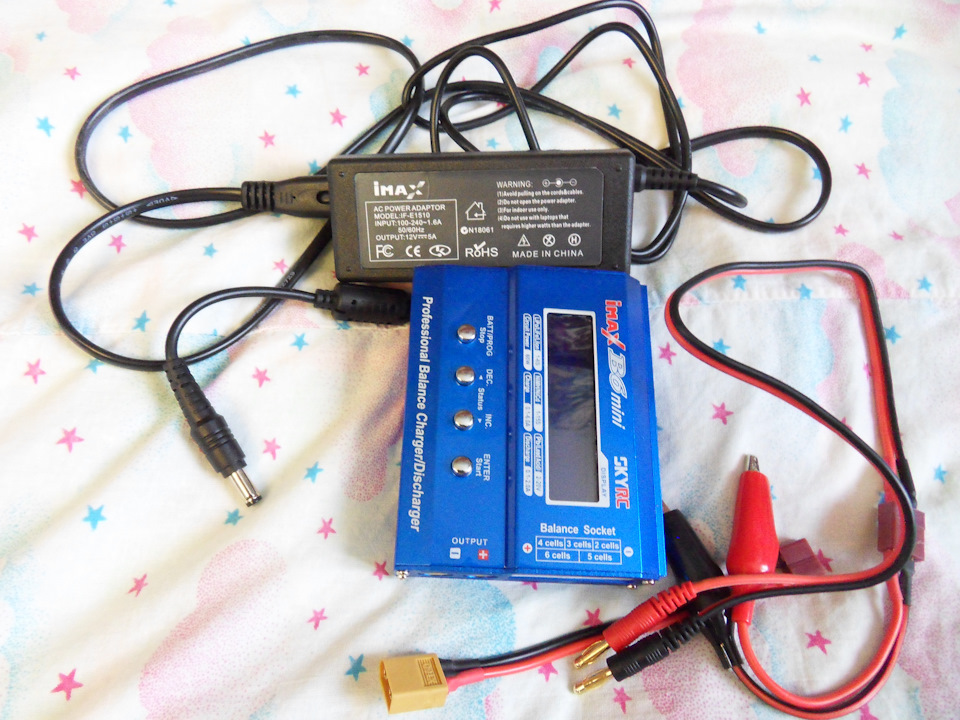

Я преобрел оригинальную версию. В других либо страдает качество сборки, либо ценник.В комплекте имеется большое количество переходников к аккумуляторам, но отсутствует блок питания. Что в общем-то и логично: зарядник предназначается для «зарядки чего угодно в любых условиях». Так не вкладывать же в коробку все возможные преобразователи напряжения, тем самым только увеличивая цену.А купить необходимый БП не представляет проблемы — подойдет любой с выходным напряжением 11 — 18В и максимальным током нагрузки не менее 5.5А.

На фото мой блок питания. Это БП для светодиодных панелей, для размещения в помещениях. Поскольку в мастерской 12 вольт требуются не только заряднику, то и характеристики несколько выше(две линии на 16.5А в сумме).
Но найти такой же на 6А не составит труда.

Сам зарядник имеет металлический корпус с пассивным охлаждением. Если Вы не планируете сутками гонять его на предельных режимах, то этого вполне достаточно. Аккумулятор заряжается через силовой разъем с балансировкой через специальный балансировочный разъем.Так же могут оказаться не лишними следующие аксессуары:

Особенности:

Управляется микропроцессором
Отдельная балансировка каждой банки
Совместимость с Li-ion, LiPo и LiFe батареями
Совместимость с Ni-Cd и NiMH батареями
Широкий диапазон тока зарядки
Заряд/разряд до напряжения хранения аккумуляторов
Функция ограничения по времени зараяда
Мониторинг входного напряжения (Защита аккумулятора от вашего автомобиля на поле)
Хранение параметров батареи (Хранение до 5 наборов параметров батарей в памяти)
Хранение даты ввода батареи в эксплуатацию и срока службы.

Спецификации:

Входное напряжение: 11~18v (60W)
Максимальная мощность зарядки: 50W
Максимальная мощность разряда: 5W
Диапазон тока заряда: 0.1~5.0A
Диапазон тока разряда: 0.1~1.0A
Ni-MH/NiCd: 1~15 банок
Li-ion/LiPo: 1~6 банок
Напряжение Pb батарей: 2~20v
Вес: 277г
Габариты: 133x87x33мм

Несколько советов по использованию зарядника:

1. Использование зарядника в автомобиле

2. Как заряжать LiPo/LiFe

3. Как заряжать NiCd/NiMh

Зарядка от другого АКБ

Может ли заряжать автомобильные аккумуляторы

Всех новичков, которые стремятся сэкономить на автомобильных гаджетах, интересует, можно ли на практике задействовать IMAX B6 для обслуживания крупных батарей. Ответ на этот вопрос легко найти в инструкции по эксплуатации к универсальному з/у. Компания-производитель указала список типов батарей, допустимых к подключению. На коробке указаны такие разновидности как Lipo, LiFe, LiHV и даже Pb 2-20V.

Именно последний вариант включает нужные характеристики, которые можно расшифровать так:

свинцово-кислотные батареи;
максимальное напряжение 20 В;
минимальное напряжение 2 В.

Производитель не указывает привязки к силе тока, поэтому АКБ ёмкостью 50–60 Ач подпадают под эксплуатационные критерии.

Кто-то может поспорить, что корпус и плата могут плавиться от длительной работы, большого ампеража и перегрева. Однако в конструкции предусмотрен принудительный обдув кулером, а также токи заряда не имеют больших значений. На практике многие автомобилисты успели опробовать работу зарядного устройства, подключив заранее к нему мощные контактные провода с большими крокодилами.

Как заряжать АКБ

А теперь непосредственно о зарядке. К сожалению, интерфейс Imax Б6 – англоязычный. Впрочем, и без перевода всё более-менее понятно.

Итак, подключаем клеммы батареи, подсоединяем блок питания и включаем его в сеть. Загорится дисплей зарядника, на котором изначально указывается тип батареи, которую нужно зарядить. Значение по умолчанию – LiPo (литий-полимерные), но может стоять и другое значение. Нам нужно зарядить свинцовую АКБ, поэтому жмём кнопку Stop, а затем кнопками со стрелками перебираем все значения, пока не встретится тип «Pb».

Подтверждаем выбор нажатием Enter. Высветится меню, в котором имеется возможность задания параметров подзарядки, тока и напряжения. Изменять значения можно однократным нажатием Enter, после чего стрелками можно выбирать нужное значение параметра. Поскольку зарядка универсальная, диапазон рабочих напряжений колеблется от 2 до 14 вольт. Нам, естественно, нужно выбрать значение 12 В (6 2-вольтовых банок), а вот сила тока выбирается по вашему усмотрению. Более щадящий режим – 1-3 ампера, это меньше рекомендуемого значения (10% от ёмкости), поэтому и заряжаться аккумулятор будет дольше, но отсутствует риск перегрева, да и для АКБ так будет полезнее.

После выставления параметров наживаем кнопку Start и удерживаем её несколько секунд, пока процесс зарядки не запустится. При этом показания тока заряда будут постепенно снижаться, но это не должно вас беспокоить. Процесс остановится автоматически, как только ток станет равным нулю. Справа в нижней строчке высветится цифра, указывающая, сколько заряда было передано аккумулятору (единица измерения – миллиампер). Зарядка заканчивается, когда напряжение на клеммах батареи достигнет значения 14?4 В, что также отобразится на дисплее.

Если у вас отсутствует мультиметр для измерения напряжения или сопротивления батареи, то эту функцию может взять на себя Imax B6. При замере сопротивления нужно учитывать, что чем оно меньше, тем лучше.

Токи заряда

Начинающие автоэлектрики, экспериментируя с прибором, стремятся вывести его на такой режим, при котором он должен выдать 5 или даже 6 Ампер на заряд. Здесь получаются сложности, так как не всегда ясно, каким образом настроить ток.

При выборе зарядного проследите за комплектностью, потому что на рынке есть предложения, когда в коробке может не оказаться штатного блока питания, который придётся докупать отдельно. Разница в том, чтобы зарядить АКБ с использованием штатного питания или стороннего заключается в ограничении на Амперы.

Штатный блок питания выдаёт 4 А, а зарядное рассчитано на максимум 6 А. Соответственно на выходе с крокодилов можно снять лишь 4 А, максимум от б/п. Нештатные блоки могут выдавать до 8–10 А, но такой ток не пропустит з/у, в результате цепь на выходе даст 6 А и будет работать на пределе.

Оптимальным решение для любого автомобильного аккумулятора является ток зарядки, равный 1/10 от его значения ёмкости. Соответственно для большинства автомобилистов с ёмкостью АКБ на 50–55 Ач предельный ампераж ограничен 5–5,5 А. Значит, IMAX B6 со своим родным блоком будет в самый раз по теоретическим параметрам.

Может ли заряжать автомобильные аккумуляторы?

Друзья, конечно может, я вот не понимаю почему возникает такой вопрос. Даже не самой коробке есть надпись Pb 2-20V (то есть свинцовые варианты от 2 до 20В). Причем нет привязки к емкости, то есть гипотетически хоть 200Амперные батареи заряжать можно (я уже молчу про обычные 50 – 60Ач).

Многие могут сказать — да он разогреется и расплавится от длительной работы, а вот и нет. Токи заряда не такие большие (про них подробно ниже), также есть кулер охлаждения всей системы, даже если пошел разогрев все это нивелируется принудительным охлаждением.

Так что IMAX B6 mini прекрасно подходит для профилактического заряда автомобильных аккумуляторов, берите — не пожалеете.

Плюс у него есть несколько прикольных фишек, которых просто нет на других зарядных устройствах (либо если есть, то стоять они будут намного дороже).

Итак, конечно все хорошо, но сейчас я хочу вам рассказать о плюсах и минусах данного гаджета, ну что поехали.

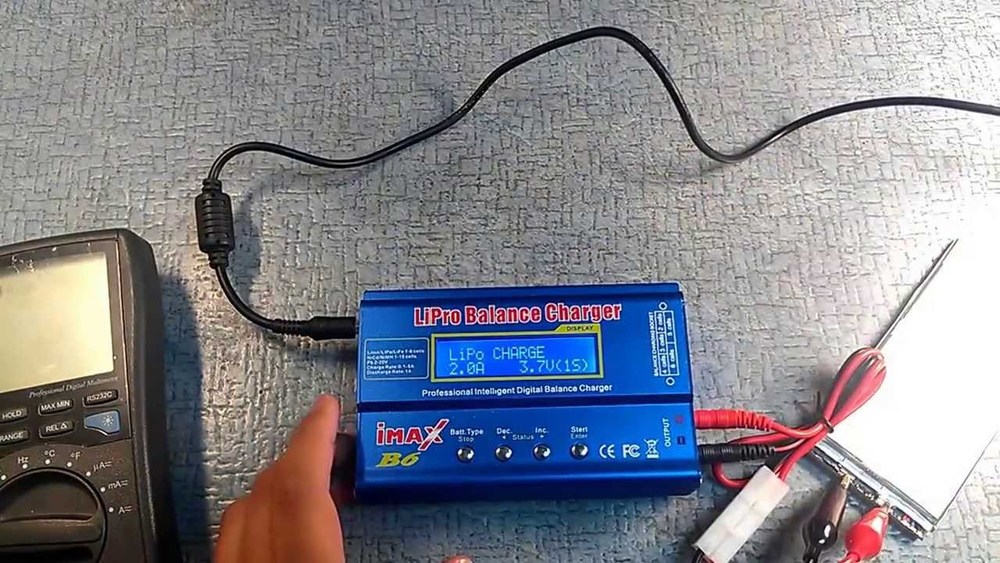

Способ подзарядки Lipo аккумуляторов от Imax B6

Сегодня получил распространение другой тип аккумуляторов — Lipo. Это модульные типы, которые способны отдавать ток в несколько раз превышающий значение ёмкости. Как правило, они состоят из нескольких блоков.

Аккумуляторы Lipo

На каждой из них нанесены обозначения, которые помогают понять, каким током их заряжать от Imax B6. На задней части найдите обозначение с буквой C. То есть «2C Charge Rate». Это значит, что количество ампер нужно умножить на 2. Выходит, что на лицевой стороне вы увидите 1000 mA, то подключать его можно к 2 амперам.

Информация на задней части аккумулятора

Для их подключения используйте боковую панель с портами.

Подключите аккумулятор Lipo к зарядному устройству

Здесь есть порты для одно-двух-трёх баночных аккумуляторов. Выбирайте подходящий по размеру.

Далее процедура повторяется:

Нужно выбрать тип аккумулятора в устройстве;
Выбрать режим зарядки;
Завершить настройку.

В Imax B6 есть также сберегательный режим для устройств Lipo. Его нужно использовать, когда вы заранее знаете, что не будете использовать АКБ в течение недели или более длительного промежутка времени. При выборе типа Lipo он доступен и будет называться «Lipo Storage».

Режим зарядки «Lipo Storage»

В этом режиме батарею можно хранить неограниченное количество времени. При этом сохраняется её долговечность и прочие свойства. Чтобы выбрать обычный режим зарядки Липо, выберите «Lipo Charge».

Даже если вы случайно перед зарядкой вашего аккумулятора Imax B6 напутаете плюс с минусом, устройство вам подскажет, что вы допустили ошибку. Режим Balance есть практически в каждом типе устройства. Он существует для того, чтобы АКБ заряжался в «щадящем» режиме. Чем больше вы будете его использовать, тем дольше прослужит ваш аккумулятор. Но такая подзарядка требует значительно большего времени на полный цикл.

Как выполняется зарядка

Используя прибор Imax B6, самым главным при зарядке автомобильной АКБ будет разобраться с особенностями применения зарядного устройства.

Здесь ничего сложного нет. Процедура предусматривает выполнение таких шагов:

Подключите клеммы, соблюдая полярность. Подайте питание на зарядник и дождитесь, когда загорится экран.
При включении дисплея обычно выставлен режим работы с одним из типов литиевых батарей. Но у нас свинцово-кислотная АКБ. Поэтому сейчас нажмите на кнопку Stop.
На приборе есть кнопки в виде стрелок влево и вправо. Выбирая режимы, ищите пункт с названием Pb. Это означает работу со свинцово-кислотными аккумуляторами.
Далее кнопка Enter. Это позволит войти в меню обслуживания выбранного типа АКБ.
В этом меню выставляется сила тока, напряжение. Нужно один раз кликнуть на Enter и стрелками выбрать нужное значение.
Параметры напряжения на ЗУ варьируются от 2 до 14V. 1 банка соответствует 1 P, а 7 банок это 7P.
В случае со свинцово-кислотной автомобильной АКБ выбирайте 12 V, что соответствует 6P.
Сила тока выставляется в диапазоне от 0,1 до 4 А. Оптимально использовать зарядный ток от 1 до 3 Ампер.
Параметры выставлены. Нужно лишь зажать кнопку Start, подождать некоторое время и процесс запустится.

Далее показатели силы зарядного тока будут автоматически падать по мере восполнения заряда АКБ. После чего произойдёт полная остановка.

Справа внизу дисплея указывается, сколько заряда было получено АКБ. Параметры указываются в миллиамперах (мА). Тут достаточно запомнить, что 1 А равен 1000 мА.

Чем значение сопротивления меньше, тем в лучшем состоянии находится ваш аккумулятор.

Что делать при глубоком разряде

Есть ещё один нюанс, который часто приписывают к недостаткам рассматриваемого зарядного устройства. Якобы при глубоком разряде АКБ выполнить восстановление будет невозможно.

Такой режим на 12В можно использовать лишь тогда, когда разряд составляет не более 10В. При более низких значениях ничего работать не будет.

Но у такой проблемы есть простое, но эффективное решение.

При глубоком разряде нужно сделать следующее:

выставляется режим напряжения в диапазоне от 4 до 8 В;
когда заряда батареи достигнет 8 В, переключайте на режим 5-10 V;
снова ждите заряда;
уже после 10 В можно возвращаться на режим 6P-12 V, и так до полного заряда.

https://youtube.com/watch?v=D45JAWX1NpA

Такая уловка позволяет вывести АКБ из состояния глубокого разряда.

Но большинство автомобилистов отмечают, что путём подобной хитрости или просто за счёт сообразительности удавалось восстановить даже глубоко разряженные автомобильные батареи.

Вот и получается, что такой зарядник как Imax B6 справляется со своими задачами очень даже хорошо. Это универсальное устройство, которое подходит для решения разного рода задач.

Конечно, нет ничего лучше качественного и полноценного ЗУ, предназначенного конкретно для автомобильных АКБ. Но их вряд ли можно купить за 2-2,5 тысяч рублей. А Imax B6 можно. Выбор за вами.

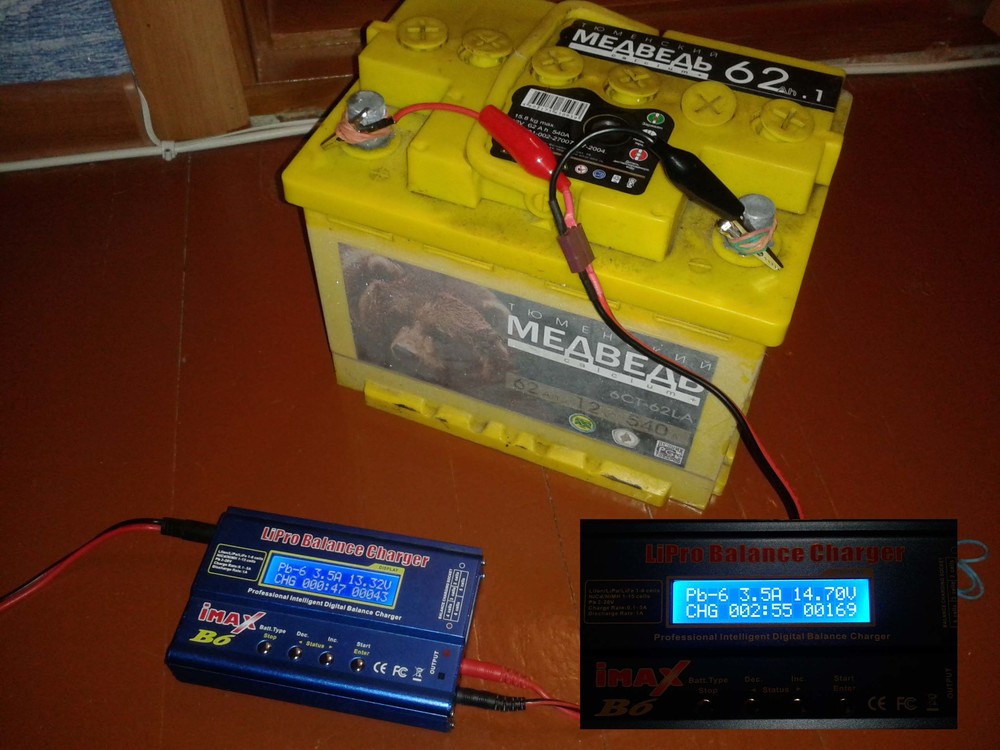

Imax b6 как заряжать автомобильный аккумулятор

Всем привет.Хочу поделится своим опытом автономной зарядки автомобильного аккумулятора при помощи универсального ЗУ Аймакс Б6 мини.

Можно использовать и подобные ему аналоги.С учётом сезона, и неудобством таскать домой аккум на подзарядку думаю кому то эта запись может пригодится.В моём представлении автономная — это значит зарядка штатного аккумулятора на стоянке или парковке без доступа к 220 В, и непременно с поставленным на сигнализацию авто. При этом штатный аккум не снимается, а в качестве источника-донора используется любой внешний аккум, подойдёт и довольно «уставший», и даже от ИБП.Спросите — зачем всё это?У меня для этого несколько причин — это неудобство снятия аккума зимой и таскание его домой для подзарядки. Поездки у меня короткие и частые, что ведёт к хроническому недозаряду, так что подзаряжать штатный аккум время от времени необходимо, иначе снижается его срок службы.Летом проще, на даче можно не снимая аккум и не отключая его от бортсети авто подключить зарядное к 220 В, и зарядить. Зимой это не очень удобно по причине того что не всегда до дачи можно и добраться, да и нет желания загорать там несколько часов пока заряжается аккум.А на морозе он и заряд принимать не сильно захочет. И ещё одна важная для меня причина — не люблю восстанавливать настройки магнитолы и саба после снятия аккума. Вроде и не сложно пять минут на это потратить, но не люблю. Если мои доводы не убедительны — что ж, я и не настаиваю на обратном.

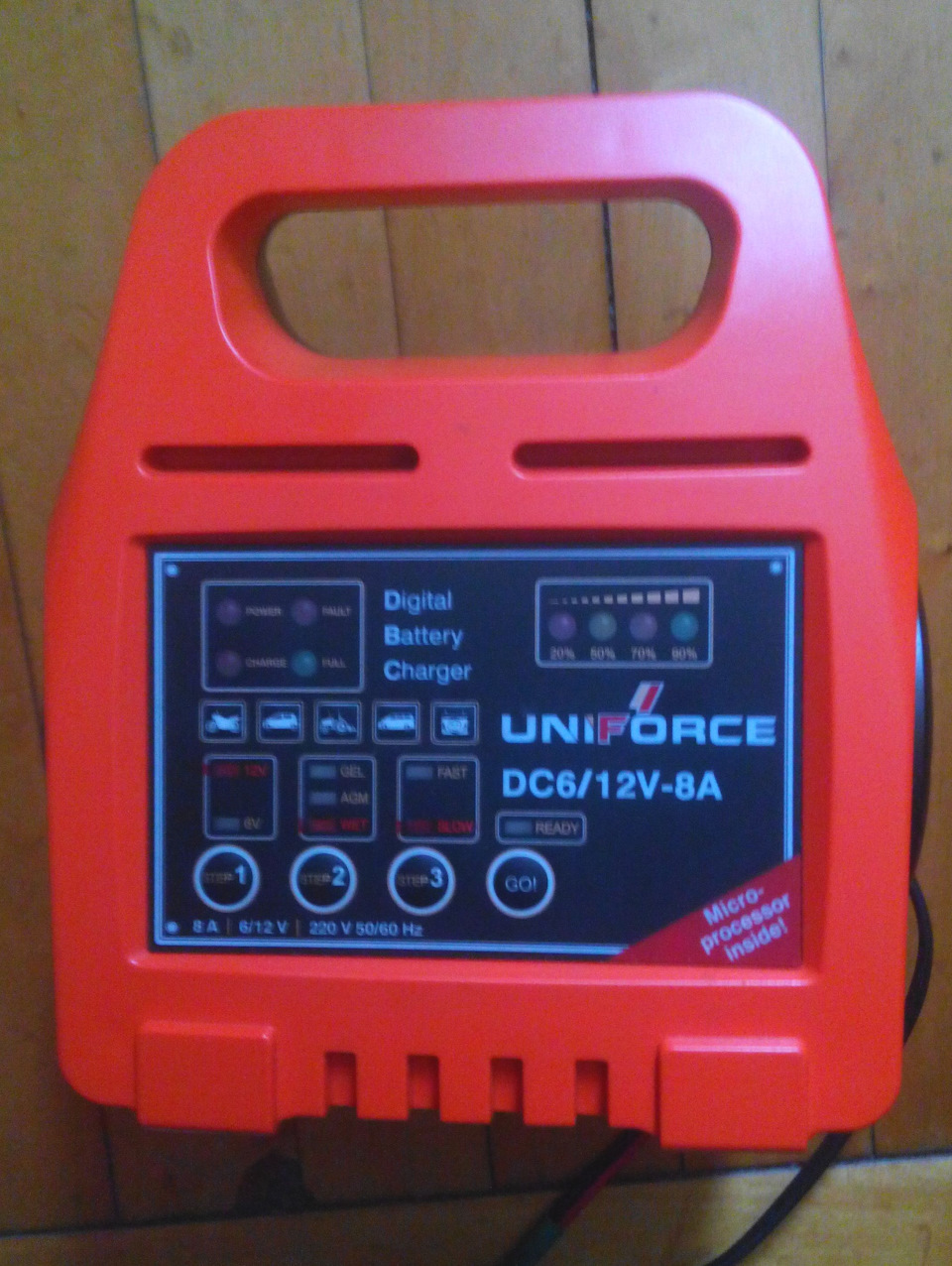

Небольшая предистория — лет восемь назад приобрёл вот такую автоматическую зарядку

Шибко-сильно был ей доволен — разные по скорости зарядки режимы, выбор нескольких типов аккумов — подключил, выбрал и она сама заряжает, никакого вмешательства больше не требуется. После зарядки входит в режим поддержки заряда.Довольно удобно, хотя совсем не понятно — чё это она там моргает светодиодиками? Чё делает, сколько — не поймёшь!А потом и вовсе выяснилось, что сомнения мои обоснованны — аккумы она заряжает не полностью, примерно на 90 %. Хорошо хоть не кипятит, но недозаряд это тоже серьёзный недостаток.Сразу стал не доволен. Тоже шибко-сильно.

А тут пару лет назад понадобилась универсальная зарядка для почти всех типов аккумов.В силу разных причин остановил свой выбор на Аймакс Б6 мини.Одна и причин — Ваши отзывы и советы. В частности этот.Как оказалось Аймакс вообще то довольно универсальная и прикольная приблуда — куча параметров и возможностей, но о них писать я не буду — слишком много и скучно. Если кому интересно — информации полно, и она легкодоступна.Решил брать его на Али, вместе с блоком питания.С учётом скидок и купонов обошлось всё в 35$ — довольно дёшево для оригинала с внешним блоком питания на 60Вт

Сейчас там цена уже другая.Поначалу использовал Аймакс как зарядное для никель кадмия и с возможностью балансировки для литий ионных сборок, хоть там с этим не всё отлично, но сейчас не об этом.Попробовал им заряжать авто аккумы — вроде не плохо справляется, теперь пользуюсь только им.Обращаю внимание на то, что у меня дополнительное гнездо прикуривателя в салоне подключено через 15Ам предохранитель на прямую от аккума, что бы реализовать то что я описываю надо либо переделать штатное гнездо, что бы оно работало без ключа, либо тянуть провод из салона или багажника где располагается донор, через крышку капота к аккумулятору.Для автономной зарядки соединительных кабелей что идут в комплекте недостаточно, а один из имеющихся требуется доработать

Надо докупить два штекера «банан»для подключения к тушке Аймакса, метр-полтора провода и штекер в прикуриватель — из этого делаем кабель. «Бананы» прикручиваем на провод и подключаем к Аймаксу на выход, с другого конца паяем штекер для прикуривателя.Паяется всё просто — центральный провод штекера это (+) его к красному «банану», на Аймаксе к красному гнезду, чёрный — масса. Не забываем про предохранитель. Донора подключаем к АйМаксу, доработанным штатным кабелем, у него с одной стороны распространённый штекер питания, (как на БП к Аймаксу) а с другой «крокодилы», вот их и надо заменить на бОльшие.

На рынке можно найти большое количество зарядных устройств (ЗУ) для всевозможных типов аккумуляторов. Но как правило, это зарядные устройства для какого-то одного вида. Например, для свинцово-кислотного автомобильного аккумулятора. Если вы в хозяйстве используете разные типы аккумуляторов, то разумно иметь одно ЗУ для всех типов аккумуляторных батарей. К примеру, у вас есть свинцово-кислотный аккумулятор в автомобиле, никель─кадмиевый в шуруповёрте и Li-Ion в каких-нибудь гаджетах. Все эти аккумуляторные батареи можно заряжать одним устройством под названием iMAX B6, которое мы сегодня и рассмотрим.

Зарядка от другого АКБ

Если кто-то не знал, то автомобильный аккумулятор одного автомобиля способен зарядить АКБ другого авто. В IMAX B6 предусмотрен специальный режим, позволяющие провести подобные мероприятия. Для этого используется специальный провод перед входом питания. Тогда от донорской батареи с помощью специальных зажимов будет отбирать энергию через з/у на реципиента.

Практика показала, что даже от небольшой батареи на 12 В можно подпитать севший автомобильный аккумулятор на открытой парковке в мороз. Эта операция позволит завести мотор даже в экстремальных условиях, отобрав даже небольшой объём энергии.

Каким образом заряжать аккумулятор с Imax B6

Первое, что нам нужно сделать по инструкции – это подключить шнур питания к розетке с левой стороны Imax B6. Вставьте шнур в устройство до упора, и вы услышите звуковой сигнал, означающий, что шнур питания подключен.

Подключите блок питания к устройству

На экране дисплея появится приветственное сообщение, сигнализирующее, что устройство подключено и работает. К сожалению, меню нет на русском языке, но интуитивно все понятно.

На экране появится системное сообщение

Далее с помощью крайней левой серебряной кнопки вам будет необходимо выбрать тип батареи, которую вы желаете зарядить, разрядить и далее по списку.

Выберите тип зарядной батареи

Используйте вторую кнопку справа (INC) для выбора нужной задачи на Imax B6 — зарядка, разрядка, быстрая зарядка, баланс, хранение и другие пока вы не найдете желаемую. Нажатие на крайнюю правую кнопку подтвердит ваш выбор.

Далее будет необходимо задействовать несколько кабелей для подключения аккумулятора. Первый набор – это идущие в комплекте с крокодильими зажимами. Разъёмы для их подключения находятся на правой стороне устройства рядом с нижней частью, найти их легко. Затем идет трёхцветный батарейный кабель, который вставляется с правой стороны. Подключите кабеля в соответствии с вашими задачами.

Подключите к устройству батарею для заряда

После этого по инструкции вам будет нужно нажать и удерживать нажатой кнопку ввода (Enter) в течение трех секунд. Затем экран должен сообщить вам (не на русском языке, а на английском), что он проверяет батарею. Когда процедура проверки будет завершена, устройство попросит вас подтвердить настройки и задачу. Снова используйте кнопку ввода.

Запустите процесс зарядки батареи

Во время зарядки аккумулятора Imax B6 вы можете просматривать различные экраны дисплея с помощью двух центральных кнопок, которые сообщат вам информацию о процессе зарядки и его ходе в различных форматах. У вас также есть возможность отменить процесс, если вы считаете, что что-то пошло не так.

Если вы захотите всё отменить, вы можете отключить всё вручную и выключить источник питания, но помните, что для прекращения передачи всей энергии требуется некоторое время.

Проблема крокодилов

https://youtube.com/watch?v=uwrxoDGjWHM

Насколько верно и точно производится подсчет емкости?

Отзывы и результаты тестирования сообщают о следующем: аккумулятор UR18650A фирмы Sanyo, согласно даташиту, возможно разрядить до 2,8 В. Но когда идет высчитывание емкости, она составит 2150 мА.

Для более чистого эксперимента была дополнительно применена электронная нагрузка ZKEtech EBD-USB. Изначально был проведен заряд при помощи IMax B6AC до 4,2 В, а затем выполнен разряд до 3 В. Затем процедура была повторена, но разрядка выполнялась до 2,8 В. В итоге всего этого, показания емкости батареи отобразили разницу практически на 160 мАмпер.

В результате можно сказать, что зарядное устройство не до конца досчитывает емкость в силу узости нижнего порога разрядки. Для чего так решили сделать разработчики? Скорее всего, ради сохранения аккумулятора и безопасности пользователя.

Можно подвести итоги. Рассматриваемое зарядное устройство имеет большой набор возможностей и богат функционалом. Но данная система подойдет далеко не всем, как показывает результат проделанной работы.

Добавить комментарий

Выйти

Большие крокодилы

В комплекте нет больших «крокодилов» для авто батареи (только маленькие крокодильчики) – ЭТО МИНУС. Их никак нельзя подсоединить, даже можно сломать! Какой выход, все очень просто — едем либо в хозяйственный магазин, либо в автомобильный и покупаем крокодилы (зажимы) для зарядников (или для проводов прикуривания). Они есть дорогие медные (латунные), есть и дешевые металлические. Нам дорогие не нужны, все же у нас не пусковые токи (всего 4А), нам подойдут и обычные металлические. Стоимость примерно 30 – 50 рублей.

Далее на них просто одеваем малые зажимы и вот что получается, смотрим фото.

Теперь мы можем подсоединиться к токовыводам большого АКБ и нормально заряжать его.

Восстановление АКБ шуруповерта путем приобретения новых Ni-Cd элементов

В данном случае речь идет о полной замене аккумуляторных элементов и о так называемом «стирании эффекта памяти» с новых батареек в целях обеспечения их более продуктивной работы. Эффект памяти заключается в том, что батарея «помнит» все возможные циклы зарядки, которым она теоретически может подвергаться на производстве до попадания в чьи-то руки. Чем больше в ее «памяти» таких циклов, тем вероятней становится то, что емкость начнет уменьшаться значительно раньше, чем ожидается. Также никель-кадмиевые аккумуляторы любят подобные процессы «раскачки». Если их проводить непосредственно перед использованием, работать они будут гораздо лучше.

Нужное количество аккумуляторов можно заказать в Интернете, к примеру, на Ali-Express. Нужно иметь в виду, что они уже имеют определенный заводской заряд, который желательно «снять» для того, чтобы «сэкономить» силы аккумуляторов во время эксплуатации. Сделать это можно, используя то же зарядное устройство Imax B6, в меню которого несложно разобраться.

Особенности зарядного устройства IMAX-B6 AC / IMAX-B6-mini

• Заряд аккумуляторов Li-ion, Li-Po, LiFe, NiCd, NiMH, PbAcid (свинцовые всех типов)
• Полностью автоматический процесс заряда, управляемый микроконтроллером. Отсечка по току и напряжению для литиевых аккумуляторов, по температуре и ?V для никелевых. Для всех типов — выключение по максимальному времени и емкости.
• Тренировка NiCd и NiMH. Балансировочный заряд Li-Po аккумуляторов(для батарей с несколькими банками)
• Ток заряда до 5А, разряда — до 1А.
• Экран с показаниями текущего напряжения, тока, емкости. Выгрузка всех этих параметров на компьютер и построение графиков.
• Улучшенное программное обеспечение
Особенностью зарядного устройства IMAX-B6-mini является АВТО-функция, устанавливающая ток в процессе разрядки/зарядки

Особенно это важно для литиевых батарей для предотвращения перезаряда, который может вызвать взрыв батареи вследствие ошибки пользователя. Данная функция позволяет автоматически отключить батарею с подачей аварийного сигнала в случае нарушения нормального режима работы.
• Все программное обеспечение этого устройства было протестировано двойным контролем для достижения максимальной безопасности и минимизации возможных проблем

Все параметры ЗУ могут быть сконфигурированы пользователем данного прибора.
Внутренний независимый балансир литиевых батарей
• В B6AC используется индивидуальный независимый балансир каждой ячейки. Нет необходимости использовать внешний балансир для балансировки батарей.
Индивидуальная балансировка каждой ячейки во время разрядки
Во время процесса разрядки B6AC может контролировать и балансировать каждую ячейку батареи по отдельности. Если напряжение хотя бы одной ячейки отклонится от нормального значения, процесс будет остановлен автоматически.
• Совместимость с различными типами литиевых батарей
B6AC совместим с различными типами литиевых батарей, таких как Li-ion, LiPo и новой серией батарей LiFe.
• Режим быстрой зарядки и режим хранения литиевых батарей
Литиевые батареи могут заряжаться для разных целей: в режиме «быстрая зарядка» уменьшается время зарядки, в то время как режим «хранение» контролирует конечное напряжение каждой ячейки для длительного хранения и обеспечения долговременной работы батареи.
• Максимальная безопасность
Чувствительность дельта-пикового напряжения (delta-peak sensitivity):
Программа автоматического останова процесса основана на принципе измерения дельта-пикового напряжения. Когда напряжение батареи превысит установленный порог, процесс будет остановлен автоматически.
• Автоматическое ограничение времени зарядки
При зарядке NiCd или NiMH батарей Вы можете установить временное ограничение зарядки; данная функция полезна для NiMH батарей с низким собственным сопротивлением и емкостью в режиме зарядки АВТО (AUTO).
• Ограничение по емкости
Количество отданной ЗУ энергии постоянно подсчитывается и равно произведению тока на время. Если количество отданной энергии превысит установленный лимит, зарядка будет остановлена автоматически. Эта функция будет доступна при установке данного значения.
• Ограничение по температуре батареи*
Электрохимические процессы, происходящие в батарее во время ее заряда/разряда ведут к повышению температуры батареи. Если будет достигнут температурный предел, зарядка будет остановлена автоматически.

* Эта функция доступна при подключении внешнего датчика температуры, поставляемого опционально.

• Установка временного лимита:
Вы можете также ограничить время процесса во избежание каких либо возможных повреждений батареи.
• Контроль входного питания
Для защиты автомобильного аккумулятора, используемого как источник питания, применяется контроль входного напряжения, подаваемого на ЗУ. Если значение напряжения упадет ниже определенного уровня, работа ЗУ будет остановлена автоматически.
• Хранение/загрузка данных
Для удобства пользователя в память ЗУ может быть загружено и храниться до 5-ти программных настроек. Пользователь может изменять эти настройки в любое время.
• Цикл заряда / разряда
ЗУ позволяет отрабатывать от 1 до 5 циклов заряда/разряда или разряда/заряда для регенерации батареи и балансирования для поддержания работоспособности батареи.

Описание зу imax b6

Инструкция по заряду

Зарядка от другого АКБ

Как оно выглядит?

Проблема крокодилов

О токах заряда

КОМПЛЕКТАЦИЯ

Спецификации:

Зарядка от другого АКБ

Может ли заряжать автомобильные аккумуляторы

Как заряжать АКБ

Токи заряда

Может ли заряжать автомобильные аккумуляторы?

Способ подзарядки Lipo аккумуляторов от Imax B6

Как выполняется зарядка

Что делать при глубоком разряде

Imax b6 как заряжать автомобильный аккумулятор

Зарядка от другого АКБ

Каким образом заряжать аккумулятор с Imax B6

Проблема крокодилов

Насколько верно и точно производится подсчет емкости?

Большие крокодилы

Восстановление АКБ шуруповерта путем приобретения новых Ni-Cd элементов

Особенности зарядного устройства IMAX-B6 AC / IMAX-B6-mini

Похожие записи:
