Отечественные герконы

Содержание

Сверхминиатюрные герконовые реле для печатного монтажа Standex-Meder Electronics

]Standex-Meder Electronics является одним из известных производителей электроники, в частности — герметизированных контактов, герконовых реле и датчиков, содержащих магнитоуправляемые компоненты.

С 1987 г компания производит огромное количество электронных компонентов. Технологический контроль позволяет обеспечивать беспрецедентный уровень качества продукции. Изделия компании широко применяются в различных отраслях промышленности: аэрокосмической и медицинской отраслях, телекоммуникационных системах. Познакомимся с наиболее широко применяемыми сериями реле.

Серия BE выпускается в герметичных пластиковых или металлических корпусах. Эти реле имеют расположение контактов, совместимое с большинством реле, выпускаемым другими мировыми производителями.

Серия DIL применяется, когда необходимо обеспечить высокое напряжение пробоя между выводами (до 4250 В).

Серия DIP — общего назначения, совместима со всеми реле данного форм-фактора других производителей.

Серия MS отличается вдвое меньшей занимаемой площадью (всего половина от площади, занимаемой обычным реле). Они используются в качестве реле напряжения. Эта серия также имеет ВЧ-исполнение, способное коммутировать сигналы до 1 ГГц. Реле находят применение в инструментальных устройствах и тестовом оборудовании.

Реле серии NP — миниатюрное реле с большим набором контактных групп в габаритах всего 10,1х22 мм.

Реле серии SIL занимают на печатной плате всего лишь половину площади, занимаемой реле серий DIP или DIL, предоставляя все преимущества герметичной коммутации сигнала.

Реле серии UMS являются самыми миниатюрными, занимая лишь четверть посадочного места реле серии MS. Они обладают характеристиками, аналогичными более «крупной» серии SIL. Катушка этих реле уже содержит защитный диод, а внутреннее экранирование позволяет размещать реле группами, что актуально для использования в коммутационных массивах контрольно-измерительных и телекоммуникационных систем.

Перечень сверхминиатюрных реле, их внешний вид и основные параметры приведены в таблице 4.

Таблица 4. Основные параметры и сравнительные характеристики сверхминиатюрных реле Standex-Meder

Параметр Серия BE Серия DIL Серия DIP Серия MS Серия NP Серия SIL Серия UMS
Внешний вид и габариты
Напряжение катушки, В 5…48 5…24 3…24 5…12 4…24 3…24 5…12
Сопротивление катушки, Ом 30…12000 200…11000 200…2000 280…700 500…10000 20…2000 280…700
Контактные группы 1 или 2 (A, B, C)(E); 3A, 4A, 5A 1A, 1C, 2A, 2C 1A, 1B, 1C, 2A 1A, 2A, 1B 1A, 1C, 2A 1A, 1B, 1C 1A
Номинальная мощность, Вт 0…100 0…50 0…50 0…10 0…15 0…50 10
Коммутируемое напряжение, В 0…1000 0…500 0…500 0…200 0…500 0…500 170
Коммутируемый ток, А 0…1,0 0…2,0 0…2,0 0…0,5 0…1,0 0…2,0 0,5
Максимально допустимый ток через реле, А 2,5 2,0 2,0 2,0 1,25 2,0 1,0
Напряжение электрического пробоя, В Свыше 4000 250…1500 250…1500 1500 1500 200…1500

Назначение и область применения

Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:

  1. Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
  2. Бытовые счетчики.
  3. Автоматические системы охраны и контроля положения.
  4. Оборудование, работающее под водой или в условиях высокой влажности.
  5. Телекоммуникационные системы.
  6. Медицинское оборудование.

В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей.

Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей.

Используются герконы и в особых областях — это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.

Датчики с магнитными контактами весьма широко используются в системах безопасности и автоматике. Эти изделия способны функционировать при любой температуре, на них не оказывает какого-либо воздействия внешняя среда, они не страдают от грязи и пыли, присутствующей в атмосфере. Так как рабочие контакты находятся внутри инертной среды, которая надежно изолирована, сдетонировать они не могут.

Описываемые элементы зачастую на практике воспринимаются как предназначенные для отслеживания открывания и закрывания дверей, однако на самом деле они могут фиксировать и состояние окон, ящиков бюро, несгораемых шкафов, сейфов и иных аналогичных объектов. Так как контакты внутри этих устройств замыкаются совершенно без звука, их можно устанавливать в педали и кнопки стационарного типа, предназначенные для подачи сигнала тревоги, также они подойдут для слежения за стеклом, чтобы просигнализировать, если оно было разбито.

На видео: Как работает геркон? Как подключается?

Недостатки

Как и все устройства, герконы обладают и недостатками:

  1. Низкая чувствительность магнитов.
  2. Высокая восприимчивость к внешним магнитным потокам. Как следствие, может потребоваться использование дополнительных экранов.
  3. Иногда контакты после снятия магнитного поля могут остаться в замкнутом положении, из которого их не вывести.
  4. Капсула выполнена из тонкого стекла и легко разрушается при падениях и ударах.
  5. При подаче напряжения с низкой частотой контакты самопроизвольно размыкают и замыкают цепь.
  6. При подаче больших токов контакты сердечников могут самопроизвольно размыкаться.

По этим причинам при использовании реле необходимо соблюдать ряд ограничительных мер, указанных в сопроводительной документации.

Геркон (сокращение от слов «герметичный контакт») – это механический датчик, замыкающий свои контакты при воздействии магнитного поля. Корпусом геркона служит герметичная стеклянная колба, внутри которой параллельно друг другу располагаются две металлические пластины. С электрической точки зрения стандартный геркон эквивалентен одиночной замыкающей кнопке без фиксации положения.

Достоинства герконов (англ. «Reed Switches»):

Малая мощность, требуемая для управления (50…200 мВт);

Низкое сопротивление между замкнутыми контактами (0.05…0.2 Ом);

Высокое сопротивление между разомкнутыми контактами (10’”… 10’^ Ом);

Полная гальваническая развязка за счёт стеклянного корпуса;

Достаточное для практики быстродействие (0.5… 1.5 мс);

Длительный срок службы (10^.. 10^ переключений);

Механическая устойчивость, широкий диапазон температур (-60…+150’С), возможность эксплуатации в запылённых и агрессивных средах.

В зависимости от принципа действия герконы подразделяются на замыкающие и переключающие. В зависимости от коммутируемого напряжения различают низковольтные (менее 1 кВ) и высоковольтные герконы. В зависимости от длины корпуса – стандартные и миниатюрные (менее 10 мм).

Основные области применения герконов: реле, клавиатуры, промышленные и охранные датчики. Ведущими производителями герконов на мировом рынке являются фирмы: OKI (Япония), Hamlin Electronics (США), Fujitsu (Япония), РЗМКП (Россия) и др.

На Рис. 3.25, а…и показаны схемы подключения герконов к МК.

Рис. 3.25. Схемы подключения герконов к МК (начало):

а)/1/ – это узконаправленный датчик магнитного поля, состоящий из геркона КЭМ-1А (SF1), помещённого в металлический корпус от конденсатора КБГ-М с прорезью;

б) датчик тока на основе геркона КЭМ-2 с намотанным на его баллон проводом (8 витков ПЭВ-2.0). МК фиксирует замыкание/размыкание контактов SF1 при токе срабатывания 2 А и токе отпускания 1.5 А. Положение геркона внутри катущки Ы подбирается экспериментально;

в) цепочка С/, R1 устраняет ложные срабатывания геркона SF1 и «дребезг» его контактов. Для ускорения заряда конденсатора С/ можно временно перевести линию МК в режим выхода с НИЗКИМ уровнем, при этом резистор /?2ограничивает ток через ключевой транзистор МК;

Рис. 3.25. Схемы подключения герконов к МК {окончание):

г) подмагничивающая катушка L2 повышает чувствительность срабатывания датчика тока. Катушки L/, L2 наматываются поверх геркона SFI и содержат соответственно 10 витков провода ПЭВ-0.8 и 200 витков провода ПЭВ-0.06;

д) последовательное включение герконов ^SF/… 5/77 с логической функцией «И»;

е) параллельное включение герконов 5F/… 5/77 с логической функцией «ИЛИ»;

ж) резистор R1 защищает вход МК от мощных электромагнитных наводок на контакты геркона SF1. Конденсатор С/ служит первой ступенью подавления «дребезга» механических контактов. Окончательная фильтрация сигнала осуществляется программно;

з) помехоустойчивый опрос геркона SF1, который может замыкаться с частотой до 100 Гц. Функцию ФНЧ выполняют цепочки RI, С/ и R2, С2\

Разновидности проводных датчиков

На текущий день проводные датчики представлены несколькими видами. Основное отличие между моделями заключается в том, что они реагируют на различные факторы. То есть, в связи с этим появляется возможность создать подходящую под конкретный объект охранную систему, а такой подход в свою очередь способен обеспечить максимальную защиту. Проводной датчик движения для GSM сигнализации является основным компонентом, он реагирует на движение в той ситуации, если на охраняемом объекте замечено движение. Что касается функционирования, то датчик может быть:

Также в комплектацию любой охранной сигнализации входит и датчик открытия, реагирующий на разрыв. Устройство срабатывает в том случае, если открываются створки окон или двери на охраняемом объекте. И в такой ситуации автоматически должно срабатывать переключение контактной группы.

Часто в комплекте идет и вибрационный датчик, он уже имеет чувствительный элемент, который без проблем выявляет даже самые слабые механические колебания конструкции.

READ Как подключить микрофон к ноутбуку в комбинированный вход

Разумеется, не обходится без пожарного датчика, который также необходим в целях безопасности. Подобного рода устройства принято разделять на типы:

Целесообразно приобретать систему, которая включает еще и датчик дыма, где в комплектацию входит специальная, чувствительная система. Благодаря этому можно избежать непредвиденной ситуации и серьезных последствий. Что касается газовых датчиков, то они могут быть:

Ну и наконец, стоит использовать датчик затопления, для максимальной защиты всего объекта. В комплектацию устройства входит интегрированный сенсорный элемент, реагирующий на уровень влажности, и сигнализирует о повышении. То есть датчик позволяет избежать проблем, связанных с утечкой воды.

Для того чтобы система функционировала надежно, нужно правильно выполнить подключение проводных датчиков к GSM сигнализации.

Преимущества

Герконовые датчики обладают следующими преимуществами:

  1. Полная герметичность позволяет использовать их в пожароопасных помещениях и агрессивных средах.
  2. Моментальное срабатывание позволяет использовать их в устройствах с высокой коммутационной частотой.
  3. Исключение дребезга контактов у ртутных датчиков. Они применяются в оборудовании с повышенными требованиями к чистоте сигнала.
  4. Малые габариты от 4 мм, простота конструкции, низкая стоимость изготовления.
  5. Высокая функциональность и универсальность реле.
  6. Возможность коммутировать маломощные сигналы.
  7. Большой температурный диапазон работы — от -55 до + 110 ºC.
  8. Высокая прочность сердечников.
  9. Отсутствие поверхностей трения.

Высокая универсальность, надежность и цена по-прежнему позволяют герконам соперничать с прямыми конкурентами.

Watch this video on YouTube

Конструкция извещателя

Извещатели магнитоконтактные могут иметь три типа контактов, а именно переключающийся, нормально замкнутый, а также нормально разомкнутый. Герконы подразделяются на смоченные и сухие. Смачивание осуществляется с помощью ртути, это дает возможность устранить дребезжащий звук, а если изделия сухие, то они располагаются в газовой среде, при этом таким газом в стандартном случае является азот. У части герконов внутри колбы вакуум, это делается с целью увеличить показатели коммутируемого напряжения.

Датчик включает два составных элемента, в первом располагается постоянный магнит, который в некоторых случаях может быть также электромагнитом, в то же время внутри второго находится геркон, оснащенный выводами контактов. Если датчик имеет охранное назначение, то электромагнит внутри него не применяется. Контактная система по своей конструкции является баллоном из стекла, внутри которого находятся две пружины с перекрывающимися концами, среда вокруг них — инертный газ. Количества пластин будет равно трем, если речь идет о перекидном герконе. Дистанция от одной контактной площадки до другой держится в пределах от трехсот до пятисот микрон. Смыкание контактов происходит под воздействием магнитного поля. Пружина обладает настолько небольшим изгибом, что ее ослабления не наблюдается, из-за этого количество ее переключений может достигать десять миллиардов. Инертный газ уберегает контакты от воздействия искр и коррозии.

Датчики подразделяются на врезные и накладные. Экраны, которые являются магнитно непроницаемыми, служат для защиты от нарушителей. Такие экраны требуются, чтобы на геркон не оказал влияние магнит, располагающийся извне.

Врезной геркон для установки в деревянный проем

Устройства для окон и дверей могут относиться к магнито пассивным либо к магнитоактивным. Датчики подразделяются на два типа по пригодности к установке на тех или иных окнах и дверях. Первый тип обладает магнитами меньшей силы и сравнительно невелик по размерам. Устройства такого типа устанавливают на объектах, выполненных из алюминия или дерева либо же иных материалов, лишенных магнитных свойств. Устройства второго типа существенно крупнее, и у них мощные магниты, они рассчитаны на двери из металлов с магнитными свойствами. Внутри системы беспроводного типа применяются исключительно адресные извещатели магнитоконтактные, оснащенные радиомодулем.

Блок с магнитом, который служит задающим элементом датчика, находится внутри подвижной части объекта, который отслеживается (к примеру, в самой двери), а исполнительный модуль располагается внутри неподвижной части конструкции, к примеру, внутри дверного косяка. Чтобы устройство работало стандартным образом, требуется, чтобы его компоненты находились друг напротив друга.

Герконовый датчик, принцип работы и схема подключения.

Герконовый датчик — распространён в качестве датчика открывания дверей и окон, для защиты от постороннего проникновения на объекты, в охранных системах. Эти магнитоконтактные датчики устанавливаются на двери, на ворота, на окна и на любые другие массивные конструкции и предметы, которые требуется защитить от нежелательного открывания, перемещения.

READ Как подключить несколько вентиляторов к блоку питания

Геркон (герметичный контакт) является основным элементом такого датчика, и делает его надежным, безопасным, и долговечным, при невысокой стоимости, компонентом охранных систем.

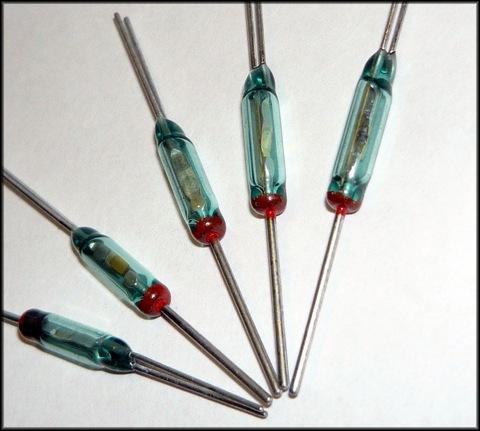

Геркон представляет собой герметично заваренный стеклянный баллон, в который обычно помещены два пермаллоевых контакта, причем среда внутри баллона – азот высокого давления, что исключает окислительные процессы внутри этого важного электронного компонента. Контакты его покрыты специальным металлом, например молибденом, титаном, вольфрамом или золотом

Это придает им долговечность и износостойкость (рабочий ресурс геркона составляет более миллиона срабатываний). Подробнее про герконы читайте здесь: Геркон, что это такое, как он устроен и работает?

По принципу работы герконовый датчик достаточно прост. Он состоит из двух частей: задающей и исполнительной. В качестве задающей части используется постоянный магнит, а в качестве исполнительной – герконовый элемент. Как правило, эти части очень похожи внешне, у них одинаковые корпуса. Часть содержащая магнит размещается обычно на подвижной конструкции, например на двери, а сам датчик, например, на дверном косяке.

Когда дверь закрыта, элементы находятся рядом друг с другом, и магнит, действуя на контакты геркона, удерживает их в замкнутом состоянии. В этом положении типичный режим охраны соблюден. Если дверь в таком режиме открыть, то магнит уже не будет удерживать контакты геркона замкнутыми, и возникнет сигнал тревоги. В технической документации на датчик указано, каким должно быть расстояние между двумя компонентами датчика, чтобы он надежно работал.

Герконовый датчик для открытого монтажа

Встречаются разные типы датчиков для разных условий:

Различия здесь вполне оправданы, поскольку массивная стальная дверь, например, требует установки более мощного магнита, так как часть магнитного поля забирает на себя сталь. К тому же монтажные зазоры при установке должны быть увеличены, это связано с особенностями монтажа самой такой двери.

В то же время, монтаж на деревянную или ПВХ дверь или на окно не требует особых условностей, и датчик для них достаточно прост, он может быть прикручен шурупами или просто приклеен.

Скрытый монтаж, в свою очередь, позволяет вписать оборудование в интерьер, элементы такого датчика вставляются в отверстия, и надежно удерживаются там крепежными защелками для фиксации. Как видно, датчики для скрытого монтажа выглядят иначе, чем датчики для наружного монтажа.

Герконовый датчик для скрытого монтажа

Для защиты от незаконного проникновения посредством попытки обмана датчика внешним магнитом, при установке датчика следует пользоваться простыми защитными мерами, главных из которых две.

Герконы: способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп). Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона.

Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием. Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Размеры геркона.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз. Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax. Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами. Все технические характеристики основных типов герконовых выключателей приведены в таблице ниже:

Таблица стандартных технических характеристик герконов.

Достоинства герконовых реле:

  1. Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.
  2. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.
  3. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле.
  4. Надежная работа в широком диапазоне температур

Будет интересно Дроссели в электрике: что это и где используются?

Недостатки герконовых реле:

  1. Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.
  2. Хрупкий корпус герконов, чувствительный к ударам.
  3. Малая мощность коммутируемых цепей у герконов.
  4. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

Геркон на бумаге.

Принцип работы

И когда мы знаем, что такое геркон, разберем принцип его работы. Ближайшей аналогией по отношению к нему можно считать выключатель, потому что его конструкция представляет следующее: реле из двух токопроводящих сердечников, которые расположены в герметичном пространстве с инертной средой. Последнее необходимо для избавления от окисления.

Непосредственное же замыкание производится посредством размещения вокруг колбы управляющей обмотки. В нее поступает постоянный ток и, после того как подается питание, обмотка создает магнитное поле. Оно же оказывает действие на сердечники, что в итоге приводит к замыканию — это полный принцип действия геркона.

Следовательно, что при отключении питания нивелируется магнитный поток, а контакты размыкаются. Так надежность геркона, благодаря которой это устройство до сих пор имеет популярность, обусловлена никелированным трением контактов. Помимо, отсутствие какого-либо воздействия в незамкнутом состоянии фактически дает возможность моментального замыкания при необходимости.

Использование постоянных магнитов

Существует также альтернатива в виде использования постоянных магнитов. Их также еще называют магнитными герконовыми датчиками или поляризованными. Вот как он работает: электромагнит заряжает контакты одним и тем же потенциалом, что приводит к их отталкиванию друг от друга. Это в свою очередь размыкает цепь. Нюанс также в том, что в них три контакта: один стационарный и не имеет никакого воздействия магнита, а два других произведены из ферромагнитного сплава за счет чего производится замыкание и размыкание при воздействии магнитного поля.

Усиление защиты от несанкционированного проникновения

В стандартном исполнении геркон находится на раме, а магнит – на дверной или оконной створке. Закрытое положение конструкции обеспечивает максимальное приближение магнита к датчику. В момент открытия он удаляется, поэтому злоумышленники легко найдут места установки.

Для повышения защиты прибора используются:

  • Скрытый прибор. Замыкает сигнализационную цепь в момент открытия створки. Минус технологии – открытие створки при помощи дополнительного магнита.
  • Электрический магнит. Особенность электромагнитного замка с герконом – сложность подделки за счет случайной повторяемости сигналов. Защита также срабатывает при задержке импульса.

Защита герконов и герконовых реле

В цепях, где геркон работает с индуктивной нагрузкой, такой как катушка реле, соленоид, трансформатор или миниатюрный мотор, энергия магнитного поля, накопленная в индуктивных компонентах, при коммутации будет испытывать высокие нагрузки по напряжению и току. Это обстоятельство будет негативно сказываться на сроке службы геркона.

Существует несколько способов устранить эту проблему.

  1. Использование шунтирующего диода (в зарубежной литературе он часто встречается под названием flyback или freewheeling diode) возможно в цепях постоянного тока (рис. 24). Для переменного напряжения придется использовать защитный диод Зенера (он же лавинный диод или TVS-диод), варистор или RC-цепочку (снабберную RC-цепь). Каждый из способов имеет как достоинства, так и недостатки.

Рис. 24. Защита геркона шунтирующим диодом

  1. Использование варисторов или двунаправленных TVS-диодов (рис. 25). Данные компоненты проводят ток при превышении некоторого порогового значения напряжения. Эти компоненты ставят в параллель с герконом. Рабочие напряжения для TVS-диодов составляют от 2,5 до 600 В, а для варисторов – от 9 до 3500 В. Варисторы обладают значительно большими импульсными мощностями, чем TVS-диоды, но их емкость также значительно выше, и это негативно влияет на контакты геркона при замыкании, поскольку при этом через них протекает больший ток за счет разрядки этой паразитной емкости. Для защиты геркона в цепи переменного напряжения можно использовать только двунаправленный TVS-диод, чтобы он не шунтировал разомкнутый геркон при прямом смещении по напряжению.

Рис. 25. Защита геркона варистором

  1. Использование подавляющих RC-цепей (снабберных цепей).

Существует два варианта подключения снабберной цепи: параллельно геркону (рис. 26) или параллельно нагрузке (рис. 27). Первый способ является предпочтительным. Он позволяет снизить напряжение при коммутации и таким образом избежать образования искр. Но в этом случае при коммутации через геркон будет протекать больший ток, обусловленный разрядом конденсатора.

Рис. 26. Защита геркона снабберной цепью, подключенной параллельно геркону Рис. 27. Защита геркона снабберной цепью, подключенной параллельно нагрузке

Таким образом, мы столкнемся с решением задачи по выбору подходящего по сопротивлению резистора и конденсатора по емкости. Малая емкость будет плохо сглаживать скачки напряжения при переходных процессах , особенно при большой реактивной составляющей нагрузки. А большая повысит стоимость снабберной цепи и при этом увеличит коммутационный ток, что также негативно скажется на долговечности геркона. Для ограничения тока во время замыкания контактов геркона используется резистор. Посчитаем сопротивление:

По закону Ома:

Напряжение на герконе должно лежать в пределах 0,5 от максимального пикового значения Vpk напряжения (1)

(1)

и троекратного его превышения 3*Vpk. Производим расчет по формуле (2):

(2)

где Isw – ток коммутации геркона.

Уменьшение сопротивления резистора в снабберной цепи уменьшит износ контактов геркона от электрических дуг, при этом высокое сопротивление будет положительно влиять на ограничение тока «конденсатор-геркон». Для подбора подходящей емкости рекомендуется начать с 0,1 мкФ. Это очень распространенная емкость и ее цена очень мала. Если этой емкостью не удается избавиться от искр при замыкании контактов геркона, то попробуйте ее постепенно увеличивать до исчезновения искр при коммутации. Параллельно с этим не забывайте про ток коммутации.

История изобретения

Советский ученый Петербургского университета В. И. Коваленко, проводя эксперименты с магнитным полем в 1922 году, создал магнитоуправляемые контакты. Это изобретение было зарегистрировано в Советском Союзе и получило патент под номером 466.

Его изобретение представляло собой сердечник из магнитомягкого материала, к которому через изоляторы крепились контакты, сделанные из ферромагнетика, обладающего высокой магнитной проницаемостью. После подачи тока в катушке возникало магнитное поле, намагничивающее контакты и приводя к их замыканию. Если же подача тока прекращалась, поле исчезало, а контакты размагничивались и размыкались.

На то время изобретение не получило практического применения из-за неудобности его использования и низкой надёжности. В 1936 году конструкция геркона была доработана инженерами американской компании Bell Telephone Laboratories. Ими было предложено рабочие контакты устройства поместить в герметично замкнутую колбу. Занимался этой разработкой Уолтер Эллвуд, который в итоге и создал модель устройства. Но из-за сложностей в изготовлении прибор опять же не получил широкого применения.

Использовать прибор начали лишь только в 1941 году, когда американская компания Western Electric известная своими техническими инновациями вместо шумных электромеханических реле в своей телефонной станции не стала использовать геркон.

В середине 60-х годов XX века в СССР массово проводилась телефонизация страны. На основании выводов Министерства связи СССР было решено, что в качестве коммутирующих элементов будет использоваться геркон. Так, на заводе «Красная заря», расположенном в Ленинграде, началось серийное производство устройств. Через шесть лет магнитоуправляемые герконы стали изготавливать и в Рязани, на металлокерамическом заводе.

В начале 1990 года объём производства в СССР достиг 230 млн штук в год, что соответствовало примерно четверти мирового рынка. Сегодня ОАО «Рязанский завод металлокерамических приборов» остался единственным заводом, выпускающим такую продукцию на территории бывшего Советского Союза. В настоящее время ведутся разработки, направленные на снижение размеров, повышение быстродействия, чувствительности и стабильности герконов.

Условное обозначение герконов

  • первый элемент — определяет условное наименование геркона. МК — магнитоуправляемый контакт герметизированный, КЭМ — контакт электромагнитный, КМГ — магнитоуправляемый контакт с повышенным контактным нажатием (для коммутации больших токов — более 5 А);
  • второй элемент — указывает на систему коммутации геркона: А — замыкающий, В — размыкающий, С — перекидной, Д — переходной;
  • третий элемент — буква «Р» присутствует только в ртутных герконах;
  • четвертый элемент — двузначное число показывает длину баллона в миллиметрах;
  • пятый элемент — указывает на функциональное назначение геркона: 1 — малой и средней мощности, 2 — повышенной мощности, 3 — мощные, 4 — высоковольтные, 5 — высокочастотные, 6 — «с памятью», 7 — специальные (с повышенной устойчивостью к внешним факторам и характеру нагрузки), 8 — измерительные.
  • шестой элемент — указывает порядковый номер разработки.

По типу контактов различают герконы замыкающие и переключающие, по состоянию поверхности контактов — сухие и жидкостные. Внутри баллона сухих герконов находятся инертные газы. Контакты представляют собой ферромагнитные пружины, покрытые ценными металлами. Герконы подразделяются также на маломощные (коммутируемая мощность до 60 Вт) и повышенной мощности (до 1000 Вт), низкочастотные и высокочастотные, низковольтные (коммутируемое напряжение до 250 В) и высоковольтные (свыше 250 В), имеются герконы с «памятью» и специальные. Далее приводим справочные параметры отечественных герконов, а в конце статьи — импортных герконов-реле.

Особенности управления контактами геркона

Можно выделить два способа управления, каждый из которых имеет свои конструктивные особенности:

Управления по средствам магнитного поля от постоянного магнита.

Геркон устанавливается неподвижно, магнит перемещается в пространстве относительно геркона, при приближении на расстояние когда сила магнитного поля достаточная для переключения контактов происходит срабатывание. Аналогично при удалении магнита от геркона, поле ослабеет, и контакты геркона возвращаются в исходное состояние.


Линии силового поля воздействующие на герконовые контакты

Классическим примером такого варианта является применение геркона в системах охранной сигнализации, когда геркон устанавливается на дверную коробку, а магнит на двери, можно наоборот.


Пример монтажа герконовых датчиков на двериА – контакты находятся в разомкнутом состоянии;Б – контакты замыкаются сигнализация срабатывает:


Скрытые герконовые датчики в профиле металлических дверей В зависимости от условий эксплуатации и функционального назначения, конструктивные решения могут быть разные:

  • Магнит может вращаться вокруг оси, меняя полярности тем самым переключать контакты геркона.
  • Между герконом и магнитом может перемещаться экранирующая магнитная шторка, для шунтирования поля;
  • Подвижным может быть любой элемент, несколько, элементов или все, шторка, магнит и геркон, все определяют условия конкретного объекта.

Советы по подбору системы

Решение по приобретению того или иного магнитоконтактного извещателя принимается с учетом нужд будущего пользователя из соображение безопасности. Так как датчики могут негативно сказаться на дизайне двери, их можно убрать внутрь как самой двери, так и ее косяка. С этой целью применяют извещатели врезные цилиндрической конфигурации. Если же система безопасности значительная по масштабам и весьма разветвленная, то имеет смысл использовать обладающие индикатором состояния датчики накладного типа. Если устройства размещаются только на определенный период либо существуют соображения неизменности интерьера, желательно ставить извещатели беспроводного типа. Число сенсоров может быть различным, оно определяется параметрами объекта, состояние которого отслеживается. Если люк либо дверь под наблюдением можно отогнуть, то аппараты нужно располагать либо на расстоянии 20 сантиметров друг от друга либо в комбинации с устройствами, отслеживающими вибрации. Если же они монтируются на изделия из металла, то с целью уменьшить рассеяние магнитного поля, имеет смысл создать зазор, который бы отделял магнит от прочего металла конструкции.

Источник

Что такое магнитный геркон

Магнитный геркон является основным компонентом системы контактного реле в различных электромагнитных схемах. Герконовый датчик содержит два контакта из ферромагнитного сплава, заключенных в стеклянную колбу. Если к контактам поднести магнитный элемент — они замыкаются, образуя непрерывную электромагнитную сеть.

Геркон часто применяется:

  • Для установки датчиков, показывающих открывание дверей в системах охраны, для защиты объекта от нежелательного проникновения
  • Для установки на окна, в качестве датчика, сообщающего об открытии конструкции
  • Для установки на ворота и иную входную группу для защиты от нежелательного проникновения
