Микросхема К155ЛА3 и электронные самоделки на ней

Микросхема К155ЛА3,содержит четыре логических элемента 2И-НЕ,напряжение питания 5В,напряжение высокого уровня на выходе одного из элемента не ниже 2.4В,низкого уровня не более 0.4В.(на фото к55ла3,это полный аналог к155ла3,подходит по выводам и улучшенный)

Каждый элемент содержит четыре транзистора.VT1-двухэмиттерный транзистор,это транзистор входа,VT2-усиление,VT3-VT4 являются выходными транзисторами,каждый пропускает сигнал в своей фазе.Если VT3 открыт,то VT4 будет закрыт и наоборот.

Как работает микросхема.Высокий уровень-это единица и это соответствует напряжению от 2.4В и выше.Низкий уровень-это ноль,соответствует напряжению нескольких сотен милливольт.При подаче питания на микросхему 5В,на входах микросхемы вольтметр покажет высокий уровень примерно 3.5В,на выходах будет низкий уровень сотни или десятки мВ,так проверяют эту микросхему.

Если хоть на одном из входов элемента будет низкий уровень(вывод 1 или 2 подключен к минусу питания),то на выходе всегда будет высокий уровень или единица.Если на два входа подать высокий уровень,то на выходе будет низкий уровень или ноль.Инвертор-это когда на входе единица,а на выходе будет ноль и наоборот.

На двух элементах можно собрать простой генератор прямоугольных импульсов или мигалку.При подаче питания,на выводе 3 будет высокий уровень,а это значит,что на выводе 6 будет низкий уровень.Конденсатор С1 начнет заряжаться через резистор R1.Как только напряжение на конденсаторе достигнет пороговой величины,элемент DD1.1 инвертирует сигнал, на выводе 3 теперь будет ноль,а на выводе 6 будет единица.Конденсатор начнет разряжаться и вновь на выводе 3 появится единица и все будет повторяться.Светодиод будет мигать,частота вспышек зависит от емкости С1 и резистора R1.

На трех элементах можно собрать генератор прямоугольного сигнала на частоты десятки и сотни кГц,на частотах примерно 20-40МГц на выходе генератора будет синус.Генератор можно промодулировать звуком,надо на выводы 1-2 подать сигнал с плеера,тогда на FM приемнике можно будет поймать свой сигнал,но такой передатчик сгодится лишь для эксперимента.

Прерывистый звуковой генератор можно собрать на четырех элементах.На элементах DD1.3-DD1.4 собран звуковой генератор,на DD1.1-DD1.2 собран включатель-выключатель этого генератора.

Простая музыкальная игрушка.Звуковой генератор,тональность которого можно изменять резисторами разного сопротивления.Нажимая кнопку,подключаем резистор и генератор издает однотональный сигнал определенной частоты,на другую кнопку-сигнал другой частоты.Разных резисторов на разные номиналы должно быть штук десять,столько и кнопок.

Микросхемы ТТЛ (74…).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие t_{зд,р,ср.}= 13 нс. и среднее значение тока потребления I_пот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U1_вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии

ТТЛ серия
Параметр
Нагрузка

Российские
Зарубежные
P_пот. мВт.
t_зд.р. нс
Э_пот.пДж.
C_н. пФ.
R_н. кОм.

К155 КМ155
74
10
9
90
15
0,4

К134
74L
1
33
33
50
4

К131
74H
22
6
132
25
0,28

К555
74LS
2
9,5
19
15
2

К531
74S
19
3
57
15
0,28

К1533
74ALS
1,2
4
4,8
15
2

К1531
74F
4
3
12
15
0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий

Нагружаемыйвыход
Число входов-нагрузок из серий

К555 (74LS)
К155 (74)
К531 (74S)

К155, КM155, (74)
40
10
8

К155, КM155, (74), буферная
60
30
24

К555 (74LS)
20
5
4

К555 (74LS), буферная
60
15
12

К531 (74S)
50
12
10

К531 (74S), буферная
150
37
30

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Io_вх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ

Параметр
Условия измерения
К155
К555
К531
К1531

Мин.
Тип.
Макс.
Мин.
Тип.
Макс.
Мин.
Тип.
Макс.
Мин.
Макс.

U1_вх, Всхема

U1_вх или U_вх Присутствуют на всех входах
2

U_вх, Всхема

0,8

U_вых, Всхема

U_и.п.= 4,5 В

0,4

0,35
0,5

0,5

I_вых= 16 мА
I_вых= 8 мА
I_вых= 20 мА

U1_вых, Всхема

U_и.п.= 4,5 В
2,4
3,5

2,7
3,4

2,7

I1_вых= -0,8 мА
I1_вых= -0,4 мА
I1_вых= -1 мА

I1_вых, мкА с ОКсхема

U1_и.п.= 4,5 В, U1_вых=5,5 В

250

100

250

I1_вых, мкА Состояние Zсхема

U1_и.п.= 5,5 В, U1_вых= 2,4 В на входе разрешения Е1 U_вх= 2 В

I_вых, мкА Состояние Zсхема

U1_и.п.= 5,5 В, U_вых= 0,4 В, U_вх= 2 В

-40

-20

-50

I1_вх, мкАсхема

U1_и.п.= 5,5 В, U1_вх= 2,7 В

I1_{вх, max}, мА
U1_и.п.= 5,5 В, U1_вх= 10 В

0,1

I_вх, мАсхема

U1_и.п.= 5,5 В, U_вх= 0,4 В

-1,6

-0,4

-2,0

-0,6

I_к.з., мА
U1_и.п.= 5,5 В, U_вых= 0 В
-18

-55

-100

-100
-60
-150

Порядок сборки схемы.

О деталях приставки. Транзисторы КТ315 можно заменить другими кремниевыми n-p-n транзисторами
со статическим коэффициентом усиления не менее 50. Постоянные резисторы – МЛТ-0,5, переменные и подстроечные
– СП-1, СПО-0,5. Конденсаторы – любого типа.
Трансформатор Т1 с коэффициентом 1:1, поэтому можно использовать любой с подходящим количеством витков.
При самостоятельном изготовлении можно использовать магнитопровод Ш10х10, а обмотки намотать проводом
ПЭВ-1 0,1-0,15 по 150-300 витков каждая.

Диодный мост для питания тиристоров(220в) выбирают исходя из предпологаемой мощности нагрузки,
минимум — 2А. Если количество ламп на каждый канал увеличить — соответственно возрастет
потребляемый ток.
Для питания транзисторов(12в) можно использовать любой стабилизированный блок питания расчитанный
на рабочий ток минимум — 250 мА(а лучше — больше).

Сначала, каждый канал цветомузыки собирается в отдельности на макетной плате.
Причем, сборку начинают с выходного каскада. Собрав выходной каскад проверяют его работоспособность,
подав на его вход сигнал достаточного уровня.
Если этот каскад отрабатывает нормально, — собирают
активный фильтр. Далее — проверяют снова работоспособность того, что получилось.
В итоге, после испытания имеем — реально работающий канал.

Подобным образом необходимо собрать и отстроить все три канала.
Подобное занудство гарантирует безусловную работоспособность устройства после «чистовой» сборки на
монтажной плате, если работа проведена без ошибок и с применением «испытанных» деталей.

Возможный вариант печатного монтажа(для текстолита с односторонним фольгированием). Если использовать
более габаритные конденсаторе в канале самых низких частот, расстояния между отверстиями и проводниками придется изменить.
Применение текстолита с двухсторонним фольгированием может быть более технологичным вариантом — поможет избавиться от навесных проводов-перемычек.

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт

Микросхема К155ЛА3
является, по сути, базовым элементом 155-ой серии интегральных микросхем. Внешне по исполнению она выполнена в 14 выводном DIP корпусе, на внешней стороне которого выполнена маркировка и ключ, позволяющий определить начало нумерации выводов (при виде сверху — от точки и против часовой стрелки).

В функциональной структуре микросхемы К155ЛА3 имеется 4 самостоятельных логических элементов . Одно лишь их объединяет, а это линии питания (общий вывод — 7, вывод 14 – положительный полюс питания) Как правило, контакты питания микросхем не изображаются на принципиальных схемах.

Каждый отдельный 2И-НЕ элемент микросхемы К155ЛА3
на схеме обозначают DD1.1, DD1.2, DD1.3, DD1.4. По правую сторону элементов находятся выходы, по левую сторону входы. Аналогом отечественной микросхемы К155ЛА3 является зарубежная микросхема SN7400, а все серия К155 аналогична зарубежной SN74.

Схема устройства

Логические элементы D1.1—D1.3, резистор R1 и конденсатор С1 образуют переключающий генератор. При включении питания конденсатор С1 начинает заряжаться через резистор R1.

По мере заряда конденсатора повышается напряжение на его обкладке, соединенной с выводами 1, 2 логического элемента DL2. Когда оно достигнет 1,2… 1,5 В, на выходе 6 элемента D1.3 появится сигнал логической «1» (« 4 В), а на выходе 11 элемента D1.1 — сигнал логического «0» (« 0,4 В).

После этого конденсатор С1 начинает разряжаться через резистор R1 и элемент DLL . В итоге на выходе 6 элемента D1.3 будут формироваться прямоугольные импульсы напряжения. Такие же импульсы, но сдвинутые по фазе на 180°, будут на выводе 11 элемента D1.1, выполняющего роль инвертора.

Продолжительность заряда и разряда конденсатора С1, а значит, частота переключающего генератора, зависит от емкости конденсатора С1 и сопротивления резистора R1. При указанных на схеме номиналах этих элементов частота переключающего генератора составляет 0,7…0,8 Гц.

Рис. 1. Принципиальная схема двухтонального звонка на двух микросхемах К155ЛА3.

Импульсы переключающего генератора подаются на генераторы тона. Один из них выполнен на элементах D1.4, D2.2, D2.3, другой — на элементах D2.4, D2.3. Частота первого генератора — 600 Гц (ее можно изменять подбором элементов С2, R2), частота второго — 1000 Гц (эту частоту можно изменять подбором элементов СЗ, R3).

При работающем переключающем генераторе на выходе генераторов тона (вывод 6 элемента D2.3) будет периодически появляться то сигнал одного генератора, то сигнал другого. Затем эти сигналы поступают на усилитель мощности (транзистор VI) и преобразуются головкой В1 в звук. Резистор R4 необходим для ограничения тока базы транзистора.

К155АГ1 (74121)

Микросхема К155АГ1 (74121) это одноканальный ждущий мультивибратор. Он формирует калиброванные импульсы с хорошей стабильностью длительности. Мультивибратор содержит внутреннюю ячейку памяти — триггер с двумя выходами Q и Q. Поскольку о6а выхода имеют наружные выводы (6 и 1 соответственно), разработчик получает от микросхемы парафазный сформированный импульс. Триггер имеет три импульсных входа логического управления,(установки в исходное состояние) через элемент Шмитта. Вход В (активный перепад — положительный) дает прямой запуск триггера, входы Al, А2 — инверсные (активный перепад — отрицательный).

Сигнал сброса, в триггере, формируется с помощью RC-звена: времязадающий конденсатор С_τ подключается между выводами микросхемы 10 и 11, резистор R_τ включается от вывода 11 к положительной шине питания 5 В.

На кристалле микросхемы К155АГ1 (74121)(между выводами 11 и 9) имеется внутренний интегральный резистор R_вн с номиналом примерно 2 кОм. Зависимость длительности выходного импульса τ_вых от номиналов R_τ и С_τ представлена на диаграмме . Если требуемый номинал R_τ ≤ R_вн можно использовать только внутренний резистор (подать питание 5 В на вывод 9 и подключить С_τ между выводами 10 и 11).

Длительность выходного импульса можно не только определить по диаграмме, но и подсчитатьτ_вых = C_τR_τ ln2 ≈ 0,7 C_τ R_τ.

Если R_τ → ∞ и C_τ = 0 (т. е. эти элементы отсутствуют) длительность выходного импульса τ_вых будет не более 35 нc. Включение этих элементов удобно для генерации импульсов сброса (на цифровой плате дополнительные RC-элементы — инородные детали). Длительность импульса мультивибратора К155АГ1 (74121) мало зависит от температуры и питающего напряжения. Желательно включать RC-фильтр в цепь питания мультивибратора.

В таблице дана сводка сигналов логического управления мультивибратором К155АГ1 (74121). Первые четыре строки здесь показывают зависимость статических выходных уровней Q и Q от логических уровней на входах А1, А2, В (установка триггера в исходное состояние). Нижняя часть таблицы содержит пять условии генерации одного выходного импульса и указывает фазу сигналов на выходах Q и Q. Отклик с длительностью τ_вых получается при положительном перепаде на входе В или при отрицательном, поданром на вход Al (или А2). На неиспользуемых входы надо подавать сигналы согласно последним пяти строкам таблицы . Вход В можно использовать как разрешающий (с высоким уровнем).

Мультивибратор К155АГ1 (74121) нельзя перезапустить, пока не истекло время τ_вых . Запущенный мультивибратор нечувствителен ко входным сигналам Al, А2 и В. Входная схема с триггером Шмитта обеспечивает надежный запуск (по входу В) при медленно нарастающем напряжении запуска (например, даже при скорости нарастания фронта запуска 1 В/с). Помехоустойчивость по входам — 1,2, по питанию — 1,5 В.

Длительность выходных импульсов можно менять от ЗО нс до 0,28 с, номиналы резисторов следует выбирать в пределах 2 — 40 кОм, а конденсаторов 10 пф — 10 мкФ.

Диаграммы выходных и запускающих по входам А, В импульсов приведены на рисунке . Здесь для обычного исполнения средний уровень U_ср = 1,3 В, для варианта LS уровень U_ср = 1,5 В;
условия нагрузки: С_н = 15 пФ, R_н = 400 Ом.

Зарубежным аналогом мультивибратора К155АГ1 является микросхема .

Опыты с микросхемой К155ЛА3

На макетную плату установите микросхему К155ЛА3 к выводам подсоедините питание (7 вывод минус, 14 вывод плюс 5 вольт). Для выполнения замеров лучше применить стрелочный вольтметр, имеющий сопротивление более 10 кОм на вольт. Спросите, почему нужно использовать стрелочный? Потому, что, по движению стрелки, можно определить наличие низкочастотных импульсов.

После подачи напряжения, измерьте напряжение на всех ножках К155ЛА3. При исправной микросхеме напряжение на выходных ножках (3, 6, 8 и 11) должно быть около 0,3 вольт, а на выводах (1, 2, 4, 5, 9, 10, 12, и 13) в районе 1,4 В.

Для исследования функционирования логического элемента 2И-НЕ микросхемы К155ЛА3 возьмем первый элемент. Как было сказано выше, его входом служат выводы 1 и 2, а выходом является 3. Сигналом логической 1 будет служить плюс источника питания через токоограничивающий резистор 1,5 кОм, а логическим 0 будем брать с минуса питания.

Опыт первый (рис.1):
Подадим на ножку 2 логический 0 (соединим ее с минусом питания), а на ножку 1 логическую единицу (плюс питания через резистор 1,5 кОм). Замерим напряжение на выходе 3, оно должно быть около 3,5 В (напряжение лог. 1)

Вывод первый
: Если на одном из входов лог.0, а на другом лог.1, то на выходе К155ЛА3 обязательно будет лог.1

Опыт второй (рис.2):
Теперь подадим лог.1 на оба входа 1 и 2 и дополнительно к одному из входов (пусть будет 2) подключим перемычку, второй конец которой будет соединен с минусом питания. Подадим питание на схему и замерим напряжение на выходе.

Оно должно быть равно лог.1. Теперь уберем перемычку, и стрелка вольтметра укажет напряжение не более 0,4 вольта, что соответствует уровню лог. 0. Устанавливая и убирая перемычку можно наблюдать как «прыгает» стрелка вольтметра указывая на изменения сигнала на выходе микросхемы К155ЛА3.

Вывод второй:
Сигнал лог. 0 на выходе элемента 2И-НЕ будет только в том случае, если на обоих его входах будет уровень лог.1

Следует отметить, что неподключенные входы элемента 2И-НЕ («висят в воздухе»), приводит к появлению низкого логического уровня на входе К155ЛА3.

Опыт третий (рис.3):
Если соединить оба входа 1 и 2, то из элемента 2И-НЕ получится логический элемент НЕ (инвертор). Подавая на вход лог.0 на выходе будет лог.1 и наоборот.

Схема двухтонального звонка на микросхемах собран на двух микросхемах и одном транзисторе.

Самая простая (и популярная) схема «цветомузыки» на тиристорах КУ202Н.

Это самая простая и пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах. Тридцать лет назад я впервые
увидел вблизи полноценную, работающую «светомузыку». Ее собрал мой однокласник, с помощью старшего брата. Это была именно эта схема.
Несомненным ее достоинством является простота, при достаточно явном разделение режимов работы всех трех каналов. Лампы не мигают одновременно,
красный канал низких частот устойчиво моргает в ритм с ударными, средний — зеленый откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное
тонкое — звенящее и пищащее.

Недостаток один —
необходим предварительный усилитель мощности на 1-2 ватта. Моему товарищу приходилось почти «на полную» врубать свою «Электронику»
для того, что бы добиться достаточно устойчивой работы устройства.
В качестве входного трансформатора был использован понижающий тр-р от радиоточки. Вместо него можно использовать любой малогабаритный понижающий сетевой транс.
Например, с 220 до 12 вольт. Только подключать его нужно наоборот — низковольтной обмоткой на вход усилителя.
Резисторы любые, мощностью от 0,5 ватт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема «цветомузыки» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости).
Рассмотрим подробнее, как она работает.
Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора.
С вторичной
обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3
регулирующие его уровень. Раздельная регулировка необходима для настройки качественной работы устройства,
путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов
по частоте — на три канала. По первому каналу идет самая низкочастотная составляющая сигнала —
фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного
резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны — 1 мкФ, но как показала практика — их емкость следует увеличить,
минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту —
примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного
резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны — 0,015 мкФ, но их емкость следует увеличить,
до 0,33 — 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц.
Настройка фильтра производится с помощью подстроечного
резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны — 1000пФ, но их емкость следует увеличить,
до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад.
Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это
тиристоры КУ202Н.

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора,
а начинка(лампы, светодиоды) — от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае — это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы — до 10 шт на канал).

Простой металлоискатель

Металлоискатель, схема которого приведена на рисунке, можно собрать всего за несколько минут. Он состоит из двух практически идентичных LC-генераторов, выполненных на элементах DD1.1-DD1.4, детектора по схеме удвоения выпрямленного напряжения на диодах VD1. VD2 и высокоомных (2 кОм) головных телефонов BF1 изменение тональности звучания которых и свидетельствует о наличии под катушкой-антенной металлического предмета.

Генератор, собранный на элементах DD1.1 и DD1.2, само возбуждается на частоте резонанса последовательного колебательного контура L1C1, настроенного на частоту 465 кГц (использованы элементы фильтра ПЧ супергетеродинного приемника). Частота второго генератора (DD1.3, DD1.4) определяется индуктивностью катушки-антенны 12 (30 витков провода ПЭЛ 0,4 на оправке диаметром 200 мм) и емкостью конденсатора переменной емкости С2. позволяющего перед поиском настроить металлоискатель на обнаружение предметов определенной массы.
Биения, возникшие в результате смешения колебаний обоих генераторов, детектируются диодами VD1, VD2. фильтруются конденсатором С5 и поступают на головные телефоны BF1.

Все устройство собрано на небольшой печатной плате, что позволяет при питании от плоской батареи для карманного фонаря сделать его очень компактным и удобным в обращении

Janeczek A Prosty wykrywacz melali. — Radioelektromk, 1984, № 9 стр. 5.

Примечание редакции. При повторении металлоискателя можно использовать микросхему К155ЛA3, любые высокочастотные германиевые диоды н КПЕ от радиоприемника «Альпинист».

Эта же схема более подробно рассмотрена в сборнике Адаменко М.В. «Металлоискатели» М.2006 (Скачать). Далее статья из этой книги

К155ИЕ2 и КМ155ИЕ2 (7490)

Микросхемы К155ИЕ2 и КМ155ИЕ2 (7490) четырехразрядный десятичный асинхронный счетчик пульсаций. Внутренняя схема его показана на рисунке. Первый триггер счетчика DD1.3 может работать самостоятельно. Он служит делителем входной частоты в 2 раза, Тактовый вход этого делителя C0 (вывод 14), а выход QO (вывод 12). Остальные три триггера DD1.4 — DD1.6 образуют делитель на 5. Тактовый вход здесь C1 (вывод 1). Для обоих тактовых входов запускающий перепад отрицательный, т. е. от высокого уровня к низкому.

Счетчик имеет два входа R для синхронного сброса (выводы 6 и 7), а также два синхронных входа S (выводы 2 и 3) для предварительной загрузки в счетчик двоичного кода 1001, соответствующего десятичной цифре 9. Поскольку счетчик К155ИЕ2, КМ155ИЕ2 (7490) асинхронный, состояния на его выходах Q0 — Q3 не могут изменяться одновременно. Если -после данного счетчика выходной код, требуется дешифрировать, т. е. перевести его в десятичное число, дешифратор должен стробироватьея на время этой операции. Иначе из-за неодновременности переключения выходных уровней четырех триггеров могут дешифроваться импульсные помехи (клыки).

Входы синхронного сброса RI и R2 (двухвходовой элемент И) запрещают действие импульсов по обоим тактовым входам и входам установки S. Импульс, поданный на вход R, дает сброс данных по всем триггерам одновременно. Подачей напряжения на входы S1 и S2 запрещается прохождение на счетчик тактовых импульсов, а также сигналов от входов R1 и R2. На выходах счетчика Q0 — Q3 (выводы 12, 9, 8, и 11) устанавливаются напряжения выходных уровней ВННВ, что соответствует коду 1001, т. е. цифре 9.

Чтобы получить на выходах счетчика К155ИЕ2, КМ155ИЕ2 (7490) двоично-десятичный код с весом двоичных разрядов 8-4-2-1, необходимо соединить выводы 12 и 1 (т. е. выход Q0 и вход С1. Входная последовательность подается на тактовый вход С0 (вывод 14). Симметричный счетчик-делитель входной частоты в 10 раз получится, если соединить вывод 11 (выход QЗ) с выводом 14 (вход C0). Симметричный способ деления в зарубежной литературе называется bi-quinary, т. е. в переводе — две пятерки. Выходная последовательность при счете двумя пятерками имеет вид симметричного меандра с уменьшенной в 10 раз частотой. Снимается она с выхода Q0 (вывод 12) микросхемы К155ИЕ2 КМ155ИЕ2 (7490).

Для деления частоты на два используется тактовый вход С0 (вывод 14) и выход QО (вывод 12). Для деления частоты в 5 раз подаем входную последовательность на вывод 1. Выходной сигнал получаем на выходе Q3 (вывод 11), Внешние перемычки для этих простых делителей не нужны. Счетчик К155ИЕ2, КМ155ИЕ2 (аналог 7490 ) имеет ток потребления 53 мА и максимальную тактовую частоту 10 МГц. Аналогичная схема варианта 74LS 90 потребляет ток 15 мА и имеет тактовую частоту до 30 МГц.

Режим работы счетчика К155ИЕ2, КМ155ИЕ2 (7490) можно выбрать из таблицы (сброс выходных данных в ноль, установка, т.е. загрузка девятки, счет). В таблице показана последовательность смены напряжений высоких и низких уровней на выходах счетчика К155ИЕ2 и КМ155ИЕ2 (7490) в режиме двоично-десятичного счета, когда требуется соединить внешней перемычкой выход Q0 и вход С1 (т. е. выводы 1 и 12).

Зарубежным аналогом микросхемы КМ155ИЕ2 является микросхема 7490.


Счет	Выход
Q0	Q1	Q2	QЗ
В	Н	Н	Н
1	В	Н	Н	Н
2	Н	В	Н	Н
3	В	В	Н	Н
4	Н	Н	В	Н
5	Н	Н	В	Н
6	Н	В	В	Н
7	В	В	В	Н
8	Н	Н	Н	В
9	В	Н	Н	Н

Счет

Счёт

Устройство управления шаговым электродвигателем

А. ЛОЗОВОЙ, г. Казань

Шаговые электродвигатели незаменимы при конструировании точных устройств позиционирования. Многие из подобных двигателей имеют на статоре по две многополюсные сдвинутые относительно друг друга обмотки, каждая из них — со средним выводом. Последние обычно соединяют с плюсом источника питания, а остальные выводы в определенной последовательности — с минусом.

Когда через одну из половин обмотки течет ток, ее вторая половина обесточена. Устройство, схема которого показана на рисунке, управляет шаговым двигателем, заставляя его ротор вращаться в одну или другую сторону. Каждый из импульсов генератора на элементах микросхемы DD1 поворачивает ротор на один шаг Частоту импульсов (и шагов) изменяют переменным оезистооом R3. Нужную последовательность уровней напряжения, подаваемых на обмотки дви гателя, формирует кол ьцево й двухразрядный счетчик на D-триггерах DD3.1 и DD3.2. С помощью двух элементов «Исключающее ИЛИ» (DD2.2 и DD2.3) при необходимости инвертируют сигналы обратной связи счетчика, изменяя таким образом направления счета и вращения ротора двигателя М1 в зависимости от положения выключателя SA1. Элементы DD2.1 и DD2.4 — буферные.

Непосредственно коммутируют обмотки двигателя транзисторные ключи с открытым коллектором, входящие в состав микросхемы DD4 (использованы лишь четыре из семи имеющихся ключей). Все выходы микросхемы снабжены внутренними защитными диодами, общий катод которых — вывод 9. Таким образом, каждая полуобмотка зашунтирована диодом, устраняющим коммутационные выбросы напряжения.

Мощность электродвигателя М1 ограничена максимальным током через один ключ — 300 мА и суммарной мощностью, рассеиваемой микросхемой DD4, 2 Вт при температуре окружающей среды 25 °С. Микросхему К1109КТ23 можно заменить импортной — ULN2004A.

От редакции. Входные цепи ключей микросхемы К1109КТ23 рассчитаны и на непосредственное подключение к выходам микросхем структуры КМОП. Поэтому микросхемы DD1—DD3 можно заменить функциональными аналогами из серии К561: К155ЛАЗ на К561ЛА7, К155ЛП5 на К561ЛП2, К155ТМ2 на К561ТМ2, учтя различия а назначении их выводов, уменьшив в 500 раз емкость конденсатора С1 и увеличив во столько же раз сопротивление резисторов R2 и R3. После такой замены устройство можно питать от одного источника напряжением 12 В. Цепи питания микросхем следует зашунтировать конденсаторами.

Опубликовать в социальных сетях

Аналогом 133 микросхемы в DIP (пластиковый) корпусе, является 155 серия. Имеют идентичны кристаллы внутри себя, а так же ток который проходит через 4 и 11 ногу. Данные микросхемы не все, но многие имеют в своем составе золото, которым покрыты ножки под корпусом, и видны при деталь норм рассмотрении. Покупаем 155 микросхемы следующих видов:

Разработка велась в одном из самых передовых НИИ СССР «Молекулярной электроники», а завод выпускающий массовое производство- Микрон. Разработка данных интегральных микросхем началась в 60ых годах, двадцатого века. Активное внедрение в электронику датируется первой половиной 70ых годов.

Справочная информация по перечню и количеству содержания драгоценных металлов в изделии: Микросхема К155.

Данные взяты из открытых источников: документации к изделию, формуляров, технической литературы, нормативной документации.

Приводится точная масса содержания драгметаллов: золота, серебра, платины и металлов платиновой группы (МПГ) на единицу изделия в граммах.

Примечание : по справочнику: «Содержание драгоценных металлов в электротехнических изделиях, аппаратуре связи, контрольно-измерительных приборах, кабельной продукции, электронной и бытовой технике. Информационный справочник в шести частях. Часть 1. Изделия и элементы общепромышленного назначения. — 2-е изд., перераб. и доп. -М.: ООО «Связьоценка», 2003″

транзисторы, реле, конденсаторы, импортные радиодетали, разъемы, платы и приборы

Найдя где-нибудь, на чердаке или кладовке, плату с микросхемами, не торопитесь ее выкидывать. Все микросхемы содержат драгметаллы: золото, серебро, платину и т.д. А как же определить стоимость одной микросхемы? Ведь наша промышленность выпускала огромное количество полупроводниковых элементов: транзисторов , диодов, конденсаторов , микросхем, причем в различных корпусах. Эти микросхемы выпускались на разных заводах и в разное время, и все они похожи друг на друга. У многих микросхем керамические или металлические корпуса с желтыми выводами. Желтые выводы — это позолота толщиной в несколько микрон.

Драгметаллы в советских микросхемах

Цена такой микросхемы складывается из нескольких факторов: цена на золото, цены на лондонской бирже драгоценных металлов, количества и длины выводов, наличие или отсутствие позолоченных подложек (крышек), а также от года выпуска. Микросхемы, выпущенные после 1990г дешевле на 10%, после 1991 года — на 15%, после 2000-го — на 20%.

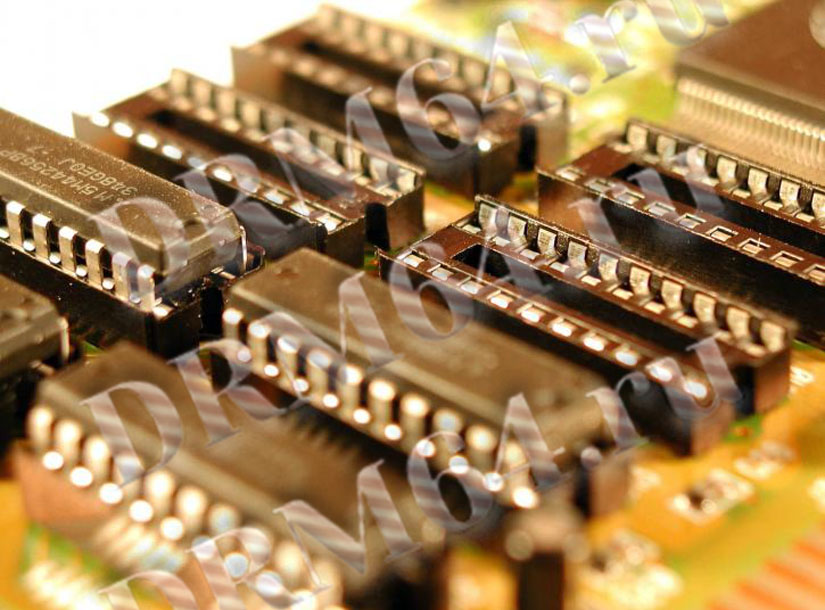

На фотографиях ниже приведены одни из самых распространённых микросхем. Цены на них вы увидите в прайсе . Для микросхем, бывших в употреблении, название, написанное на корпусе не имеет большого значения, главное тип корпуса, внешний вид и длина выводов. По этим параметрам можно найти похожую микросхему у нас на фото и потом посмотреть цену, указанную в прайсе.

Если ваши микросхемы в пластмассовых DIP корпусах, такие как: К155, К555, К1533, К565 и др., то они оцениваются не штучно, а весом. Все пластмассовые микросхемы отечественного производства можно разделить на три основные группы:

К565РУ — самые дорогие из пластмассовых микросхем.
Микросхемы 155-ой серии стоят примерно в 2-3 раза дешевле. К этой группе можно отнести все отечественные микросхемы с видимым желтым покрытием на средних выводах, а также микросхемы с позолоченной подложкой внутри, под кристаллом, или желтыми выводами внутри. Для этого микросхемы в пластмассовом корпусе перекусывают.
Самые дешевые микросхемы 155-ой серии — с белыми выводами, снаружи и внутри. Их цена не превышает 150-300 рублей за кг.

Содержание драгметаллов в микросхемах новых

Для новых микросхем — наоборот, название имеет большое значение, т. к. они могут быть востребованы для ремонта старой аппаратуры, и здесь цена может быть выше стоимости содержащихся в ней драгоценных металлов. У таких микросхем цена зависит от года выпуска (чем выше год — тем дороже), наличия военной приемки, заводской упаковки и сохранности.

Скупка радиодеталей микросхемы

Если вы не нашли такую микросхему у нас в каталоге — позвоните нам по телефону: 8-937-266-1999 или вышлите фото на почту vvetal@bk.ru или

В любом случае, любые микросхемы стоят денег, привозите их к нам в приемный пункт , и мы оценим ваши микросхемы. Расчет сразу. Мы покупаем любые микросхемы отечественного и зарубежного производства с содержанием драгоценных металлов. Скупка микросхем оптовыми партиями осуществляется на особо выгодных условиях.

«>

Микросхема к155тв1
