Содержание
Процесс измерения
Для измерения нужно подключиться в разрыв электрической цепи между сетью и подключенным устройством, потребляющим ток. Подключение осуществляется последовательно, в отличие от измерения напряжения.
Как стало понятно, для подключения к тестируемой цепи, ее нужно разорвать. Это делается несколькими способами:
- отсоединить вывод можно распаяв контакты;
- открутив винтовые соединения;
- перекусив провода кусачками.
Таким образом, мультиметр становится составной частью электроцепи. После правильного подключения, стрелка покажет силу тока в цепи. А дисплей отобразит конкретные цифры.
Что можно измерить мультиметром
Так что же измеряет этот чудо-прибор, цена которого начинается от 300 руб. за простейшие экземпляры и заканчивается несколькими тысячами?
Даже самые дешевые модели предлагают основные функции замеров — значения постоянного и переменного напряжения, сопротивление. Продвинутые модели имеют датчики, позволяющие узнать температуру окружающего воздуха, прозванивать цепи на предмет короткого замыкания, замеряют емкость и работоспособность конденсаторов разного типа, проверяют коэффициент усиления транзисторов. Есть функция замера падения напряжения на p-n переходе, измерения звука, различных параметров транзисторов, низкочастотный генератор для измерения частоты тока и прочее. Отдельные модели генерируют синусоидальные или прямоугольные сигналы.
Правильная работа с аппаратом позволит сохранить здоровье от удара током и найти повреждение в электроприборах.
Расшифровка DCV и ACV
Если взглянуть на панель мультиметра, видны надписи DCV и ACV. DCV — это «постоянное напряжение», а ACV — это «переменный тип». Отличие заключается в изменении величины либо направлении электрического потока.
Важно! Постоянный ток стабилен и движется в одном направлении. На графике величина выглядит, как прямая линия
Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим
На графике величина выглядит, как прямая линия. Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим.
Заряженные частицы при этом движутся в заданном направлении по схеме. Учитывается их количество и скорость передвижения внутри проводника. Речь идёт о металлах, ионах, электронах и т. п. На заряды действует электрическое поле. Оно отвечает за распределение элементов. В стационарной модели заряды держаться кучно.
В случае с переменным током величина изменяется. Мультиметр показывает колебания энергетического потока (иначе он называется синусоидальным). Если подключить измерительный прибор, заметна малая либо большая амплитуда тока.
Важно! Ещё один фактор это направление заряженных частиц. Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент
Взглянув на диаграмму, можно увидеть связь между показателем тока и временем
Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент. Взглянув на диаграмму, можно увидеть связь между показателем тока и временем.
Блок с разъемами
Прежде необходимо представить картинку этого модуля, чтобы в дальнейшем было понятно, про что идет речь:
Измерения производятся с помощью штеккеров (щупов), включаемых в соответствующие гнезда блока разъемов. Мультиметр, благодаря своей конструкции, позволяет производить измерения принципиально разного характера. В первую очередь следует различать задачи по определению напряжения и силы тока. Внутренние цепи прибора в этих двух случаях собираются по совершенно разным схемам.
Одно из гнезд является общим для всех режимов и называется соответственно — «COM» («Common»). В него всегда включают щуп традиционно черного цвета.
Задачи измерения сопротивления, температуры, индуктивности и тому подобные сводятся к процедуре определения напряжения. Для выполнения измерений в этих режимах второй (красный) щуп подключается к комбинированному гнезду, обычно обозначаемому «VΩHz» («вольты – омы – герцы»).
Если требуется узнать индуктивность или емкость, измерительный щуп также задействует это гнездо. При измерении температуры термопара тоже включается между гнездами «COM» и «VΩHz».
Определение тока требует, чтобы в измерительную цепь был включен измерительный шунт. При этом фактически измеряется напряжение, падающее на внутреннем шунте прибора.
Для того чтобы узнать токи умеренных величин (до 200 мА), черный штеккер, как обычно, подключают к гнезду «COM». Красный измерительный щуп втыкают в гнездо «mA».
Для измерения токов значительной силы (более 200 мА) требуется применять шунт очень малого сопротивления, способный при этом выдержать большой ток. Для таких измерений на мультиметрах особо выделяют гнездо «20 А».
Чтобы исключить возможность ошибочного включения щупов (например, в гнезда «мА» и «VΩHz»), производители многих мультиметров используют автоматически сдвигающиеся шторки, которые перекрывают неиспользуемые гнезда. Пример именно такой системы приведен на рисунке выше.
Стоит также упомянуть о защите приборов от перенапряжения (которое возможно при ошибочном включении). Как правило, все измерительные цепи защищены размещенными внутри мультиметра плавкими предохранителями. Однако гнездо «20 А» может иметь предупреждающую надпись «Unfused», что говорит о том, что именно это клеммное гнездо предохранителем не защищено.
На рисунке класс защиты прибора представлен следующими значками:
- 1000 V–;
- 750 V~;
- CAT IV 600 V.
Это означает, что прибор:
- способен измерять постоянное напряжение до 1000 В;
- переменное напряжение прибор может измерить до 750 В;
- при этом устройство гарантирует электрическую безопасность при работе в сетях напряжением до 600 В даже на участках ввода в здание.
Именно последний значок «CAT IV» определяет класс электробезопасности. Даже для использования в быту следует приобретать мультиметры классом защиты не ниже «CAT II». Если же на приборе вовсе нет значка «категория класса защиты», лучше отказаться от его приобретения.
Как пользоваться мультиметром, смотрите далее.
Проверка диодов, конденсаторов и транзисторов (режим hFE)
Этот режим имеет не каждый прибор. Для проверки сопротивления диодов, выбирается соответствующий режим и по аналогии с прозвонкой проводника выполняются нужные действия.
Для определения параметров конденсаторов и транзисторов на приборе устанавливается специальный режим «hFE».
У транзисторов имеются три выхода: база, эмиттер и коллектор, которые подключаются к разъемам В, E, F мультиметра. При правильном подключении на дисплее отобразится величина усиления транзистора.
У конденсаторов емкость измеряется путем установки концов конденсатора в разъемы с обозначением Сх. При этом на дисплее отобразится номинальное значение ёмкости электронного компонента.
Проверка электродвигателей разного вида с помощью мультиметра
Для чего предназначены токоизмерительные клещи?
Прозвонка проводов с помощью мультиметра — что это значит и как выполняется
Для чего нужен осциллограф и как им выполнять измерения тока, напряжения, частоты и сдвига фаз
Как измерить ёмкость конденсатора мультиметром?
Как пользоваться мегаомметром для измерения сопротивления изоляции кабеля?
Режимы работы
Для измерения определенной характеристики нужно выставить правильный режим работы. С помощью кругового переключателя выбирается один из вариантов для нахождения:
- напряжения переменного тока — ACV;
- силы постоянного тока — DCA;
- напряжения постоянного тока — DCV;
- коэффициента усиления транзистора — hFE;
- режим проверки диодов — графический знак «диод»;
- электрического сопротивления — Ω.
Питание подключается поворотом диска или кнопкой «power». В некоторых мультиметрах кнопками активируется подсветка или заморозка экрана («hold»). Если на основном переключателе не предусмотрены раздельные шкалы для измерения переменного и постоянного напряжения или силы тока, то с помощью специальной кнопки можно установить нужный режим.
Для определения емкости конденсатора на корпусе может быть отдельный выход. На шкале прибора выделяется блок, обозначенный Fcx.
Особенности измерений
Есть несколько моментов, являющихся хитростями профессионалов, которые они используют при замерах. Один из них — использование с мультиметром устройства с определенным сопротивлением. Это может быть обыкновенная лампочка или сопротивление. Они уберегают измерительное устройство от сгорания при подаче чрезмерного тока.
Если, при подключении мультиметра к цепи, показатели силы тока не отображаются, то нужно проверить правильность выбора предела. Можно попробовать понизить предел, снизив его еще на одну позицию. Если ничего не изменилось, то значит предел снижается снова. Это нужно делать, пока на индикаторе прибора не появится значение, полученное в ходе измерения.
Замеры нужно делать быстро. Продолжительность контакта с электропроводящим кабелем не должна составлять больше 2 секунд. Это, в основном, касается замеров небольших по емкости источников питания. Длительный по времени контакт, влечет за собой разряд батареи или аккумулятора.
Цешка как пользоваться
Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.
Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.
Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.
Инструкция по применению для новичков выглядит следующим образом:
Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.
К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.
К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).
В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).
Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.
В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.
Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.
В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.
https://youtube.com/watch?v=LG0XcD5gF_g
Пошаговая инструкция
После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.
Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».
Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.
В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.
Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.
Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.
Как измерить сопротивление
Чтобы измерить сопротивление электрической цепи (проверить номинал резистора, к примеру), подключите красный и черный щупы в правильные гнезда мультиметра, предназначенные для измерения сопротивления. Для большинства мультиметров черный щуп должен быть подключен к гнезду, помеченному «COM», и красный к гнезду, помеченному символом «Ω».
Выберите подходящий для измерения диапазон органами управления мультиметра. Перед началом измерения сопротивления выключите источник питания в схеме. Если такого выключателя нет, то извлеките батарею питания. Если Вы этого не сделаете, то измерение может получиться некорректным. Подключите по одному щупу к каждому из контактов объекта, сопротивление которого хотите замерить. Активное сопротивление всегда имеет положительный знак, и оно одинаково для любой полярности подключения щупов, так что ничего плохого не случится, если Вы поменяете местами черный и красный щупы.
Если мультиметр не имеет автовыбора диапазона, Вам может понадобиться подобрать шкалу. Если мультиметр все еще показывает «0», то это значит, что диапазон выбран неверно в бОльшую сторону. Если же на экране видны символы «OVER», «OL», или «1» (это разные способы для обозначения переполнения шкалы), то тогда выбран слишком малый диапазон для измерения. Если так произошло, подстройте выбор диапазона вниз или вверх по необходимости.
Как проверить мультиметр на работоспособность
https://youtube.com/watch?v=Q8A0n6VZ_3I
- Чтобы проверить работоспособность мультиметра, как правило, требуется выполнить следующие действия:
- Установить щупы на режим проверки сопротивления (R). При этом черный провод должен быть вставлен в разъем «COM» или «-», а красный – в разъем «Ом» (Ω), или «омега».
- Перевести большой дисковый указатель в положение «прозвонка».
- Совместить металлические концы щупов друг с другом.
После этих действий должен раздаться пронзительный звуковой сигнал. Если звука нет, значит, мультиметр нерабочий и не годится даже для проверки исправности проводки.
Элементы корпуса
Так как все большим спросом стали пользоваться цифровые модели, обозначения и основные характеристики мультиметров будут рассмотрены именно на их примере.
Они оснащены жидкокристаллическим экраном, который выдает измеренные значения величин. Чуть ниже расположен, вращающийся вокруг своей оси переключатель. Он указывает выбранный вид и пределы измерений.
К гнездам на корпусе мультиметра присоединяются 2 щупа с проводами: красный или положительный, черный или отрицательный.
К разъему подписанному, как «земля» либо «СОМ», всегда подключается отрицательный щуп. Положительный подсоединяется в любое другое гнездо.
Классификация
В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.
- Непросто разобраться в нескольких шкалах.
- Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».
Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.
Меряем сопротивление устройства
Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры – начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних – если показания больше, то переставляйте ручку вперед, если меньше – то назад.
Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами – то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего – только прибор и само устройство.
Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.
Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.
Ничего сложного в измерениях сопротивления нет – вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.
Как измерить постоянное напряжение мультиметром
Возьмем вот такую вот батарейку. Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка – 1,2 Вольта. Напряжение – это понятно, а вот что такое “ток в течение часа”? Допустим, наша нагрузка -лампочка кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.
Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо
Давайте замеряем напряжение на батарейке, один щуп мультиметра ставим на плюс, а другой на минус, то есть подсоединяем параллельно, и вуаля!
В данном случае напряжение на батарейке 1,28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

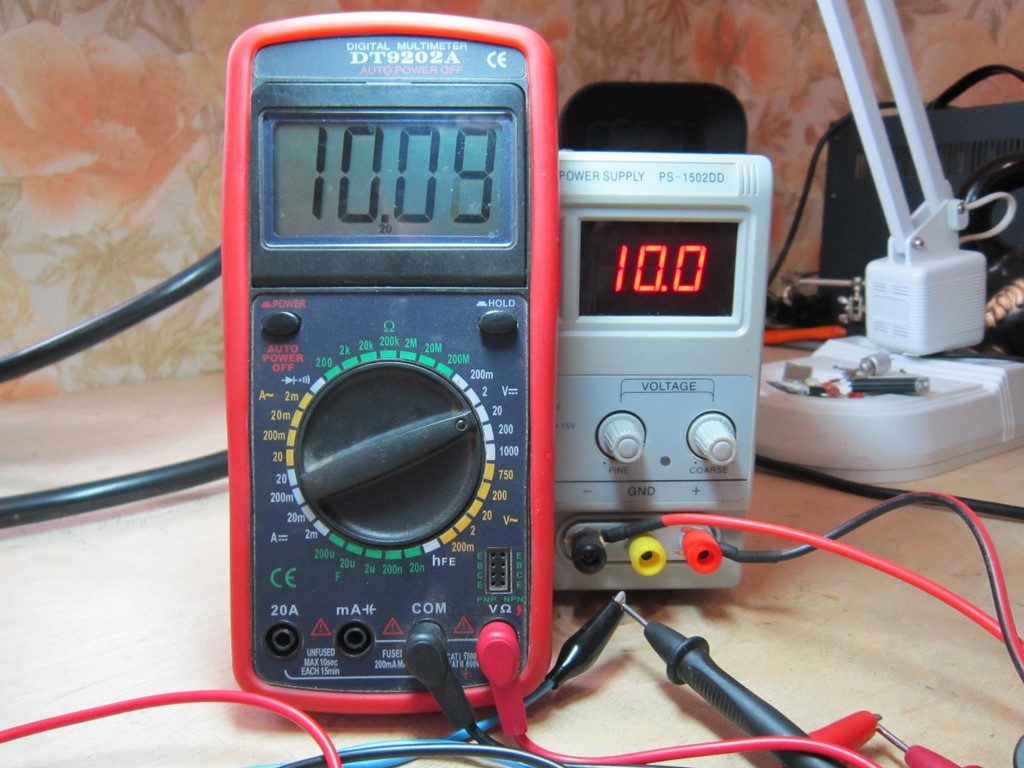

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и замеряем.
Красный – это плюс, черный – минус. Все сходится, напряжение 10,09 Вольт. 0,09 Вольт спишем на погрешность.

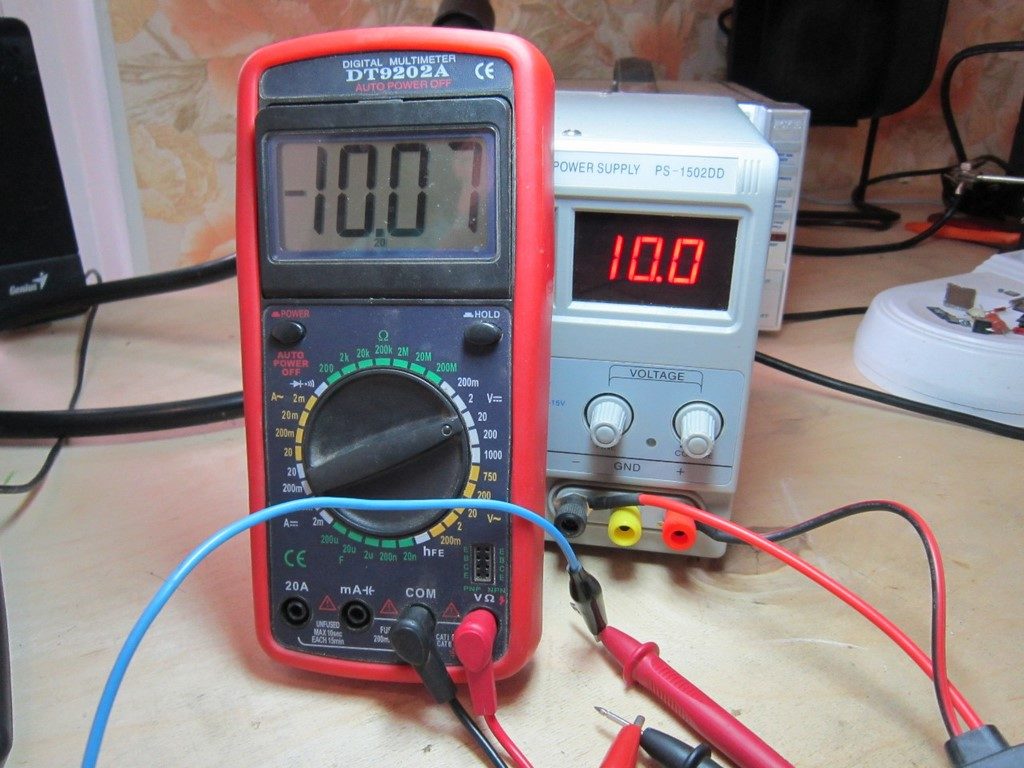

Если же мы спутаем щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам такое же значение, но со знаком “минус”.
Имейте ввиду, на таких мультиметрах это не прокатывает. Для того, чтобы точно определить полярность не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в этой статье.
Внешнее строение и функции
В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.
Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.
Автоматические мультиметры на шкале имеют только виды измерений
Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.
Строение электронного мультиметра
Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.
Общее устройство мультиметра
Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).
Куда подключать щупы мультиметра
Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.
Гнезда для подключения щупов на мультиметрах могут располагаться снизу
Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.
Положение переключателя
Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.
Положение переключателя диапазонов измерений на мультиметре
Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:
- V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
- A с прямой чертой — измерение постоянного тока;
- A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
- V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
- Ω — измерение сопротивлений.
Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.
Расшифровка обозначений на мультиметре, что означают кнопки и значки?
Всем привет! Сегодня мы снова поговорим о таком приборе, как мультиметр. Этот прибор, который еще называют тестером предназначен для измерения основных характеристик электрической цепи, электроприборов, в автомобилях – в общем везде, где есть электричество. Мы уже немножко разбирали в этой статье про мультиметры, сегодня более подробно коснемся того, что и как им можно мерить. Когда-то мультиметр был уделом лишь электриков. Однако сейчас им пользуются многие.
Существует много различных моделей мультиметров. Есть класс приборов для измерений только определенных характеристик, есть универсальные тестеры для проверки деталей и их харакеристик. Мультиметры условно сводятся к двум типам:
- аналоговые мультиметры – данные отображаются стрелкой. Это мультиметры, которые до сих пор используют люди старой закалки, они часто не могут или не хотят работать с современными приборами;
- цифровые мультиметры – данные отображаются цифрами. Этот вид тестеров пришел на смену стрелочным, я например, предпочитаю пользоваться таким прибором.
Поскольку цифровые приборы являются сейчас самыми распространенными, то описание этого прибора мы и рассмотрим на его примере. Ниже приведены основные обозначения, которые встречаются, практически на любой модели мультиметра.
Если осмотреть переднюю панель мультиметра, то на ней можно выделить восемь блоков с различными обозначениями:
