Герконовый датчик: магнитный и другие виды, параметры и способы установки

Содержание

Усиление защиты от несанкционированного проникновения

В стандартном исполнении геркон находится на раме, а магнит – на дверной или оконной створке. Закрытое положение конструкции обеспечивает максимальное приближение магнита к датчику. В момент открытия он удаляется, поэтому злоумышленники легко найдут места установки.

Для повышения защиты прибора используются:

Скрытый прибор. Замыкает сигнализационную цепь в момент открытия створки. Минус технологии – открытие створки при помощи дополнительного магнита.
Электрический магнит. Особенность электромагнитного замка с герконом – сложность подделки за счет случайной повторяемости сигналов. Защита также срабатывает при задержке импульса.

Достоинства герконовых переключателей

В отличие от обычных реле с электромагнитными катушками и сердечником в герконовых нет механических элементов, привода рычага для перемещения контактов и стального сердечника в катушке. За счет этого конструкция получается меньших габаритов.
Многие показатели герконовых реле в сотни раз выше, чем обычных реле, сопротивление изоляции, пробивное напряжение, соответственно электрическая прочность.
Очевидно, что обычные реле не могут сравниться с герконами по быстродействию. Частота коммутации контактов на герконах 1000Гц;
Ресурс работы герконов исчисляется в миллиардах циклах переключений;

Как обмануть Геркон

Громадное число клиентов, которыми на сегодняшний день располагает СпецЛаб, не может не приносить свои плоды. Постоянные отзывы и обмен опытом прибавляют практических знаний. Вот и последняя новость не осталась без внимания. Недавний клиент поделился своим способом применения детектора фона. Кстати, он пришел к нам именно за аналитической системой – другие способы самосохранения для него уже умерли.

Его небольшой по сегодняшним меркам супермаркет преимущественно продовольственных товаров имеет 82 двери, ведущие в различные коридоры и выходы. Его сигнализация сделана по самому последнему слову техники, стоит одна из самых дорогих систем безопасности. Проект производила очень известная, соответственно, опытная компания.

Разновидности

В зависимости от нормального состояния контактов устройства разделяют на:

замкнутые — цепь размыкается под воздействием магнитного поля;
переключаемые — под воздействием поля замыкается один контакт, а при отсутствии поля — другой;
разомкнутые — срабатывание геркона происходит при появлении магнитного поля.

В зависимости от конструкции датчики бывают:

газовые — стеклянная гильза заполнена сухим воздухом или инертным газом;
ртутные — на контакты, дополнительно наносится ртуть, которая способствует улучшению коммутации, минимизирует сопротивление и убирает вибрацию замыкаемых пластин.

Герконы по техническим характеристикам подразделяются на:

Герконы.
Газакон — устройство, обладающее функцией памяти. То есть положение контактов сохраняется после отключения магнитного поля.
Геркотроны — реле с высоковольтной изоляцией. Предназначено для работы в устройствах с напряжением от 10 до 100 кВ.
Герсикон — реле, предназначенное для управления оборудованием и автоматикой с мощностью до 3 кВт. Конструкция характеризуется увеличенным коммутационным током и наличием дугогасительных контактов.

Благодаря разнообразию конструкций герконы продолжают использовать во многих областях.

Назначение и область применения

Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:

Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
Бытовые счетчики.
Автоматические системы охраны и контроля положения.
Оборудование, работающее под водой или в условиях высокой влажности.
Телекоммуникационные системы.
Медицинское оборудование.

В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей.

Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей.

Используются герконы и в особых областях — это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.

Датчики с магнитными контактами весьма широко используются в системах безопасности и автоматике. Эти изделия способны функционировать при любой температуре, на них не оказывает какого-либо воздействия внешняя среда, они не страдают от грязи и пыли, присутствующей в атмосфере. Так как рабочие контакты находятся внутри инертной среды, которая надежно изолирована, сдетонировать они не могут.

Описываемые элементы зачастую на практике воспринимаются как предназначенные для отслеживания открывания и закрывания дверей, однако на самом деле они могут фиксировать и состояние окон, ящиков бюро, несгораемых шкафов, сейфов и иных аналогичных объектов. Так как контакты внутри этих устройств замыкаются совершенно без звука, их можно устанавливать в педали и кнопки стационарного типа, предназначенные для подачи сигнала тревоги, также они подойдут для слежения за стеклом, чтобы просигнализировать, если оно было разбито.

На видео: Как работает геркон? Как подключается?

Разновидности

Устройство работает по принципу размыкания, либо замыкания линии, передающей электричество. Напряженность магнитного потока задает замкнутое или разомкнутое положение

Примечательно, что не важно, откуда возникает магнитное поле. Оно может появляться как от электромагнита, так и постоянного магнита

Намагничивание в устройстве начинает происходить тогда, когда под действие попадают силовые линии. После этого, сила упругости преодолевается и притягивает контакты друг к другу. В итоге цепь замыкается.

В таком состоянии датчик будет находиться до тех пор, пока будет оставаться магнитное поле. После прекращения воздействия силовых линий контакты размыкаются. Чтобы произошло следующее замыкание, необходимо, чтобы создалось поле вокруг устройства снова.

Исходя из этого, специалисты считают геркон переключателем.

Замыкающие

Замыкающие по своему принципу работы постоянно находятся в разомкнутом состоянии. Для них это нормальное статичное положение, а контакты между собой не соединятся.

Переключающие

У такого типа в составляющей конструкции есть три вывода. При нормальном состоянии, когда отсутствует влияние электромагнитного поля, оба контакта замкнуты (один с другим). После появления поля, в одном контакте происходит замыкание, а тот, который замкнут нормально — размыкается.

Размыкающие

Размыкающие отличаются тем, что когда магнитное поле отсутствует, контакты соединяются между собой. Такой тип относят к нормально разомкнутым.

Типы по технологическим особенностям

Так как конструкций различных герконовых реле много, выделяют ряд характеристик. Благодаря ним можно отличать конкретный вид от остальных. К основным характеристикам относят:

Время отпускания — этот тот период времени от момента, когда ток в катушке пропадает, до перехода контактов в своё обычное положение. Промежуток времени — 0,2-1 мкс.
Уровень вибрации. Этот заданный уровень нельзя превышать, так как стеклянные колбы трескаются. Измерение величины вибрации происходит количеством колебания в секунду.
Время реакции. Промежуток времени, начинающийся с подачей тока, и завершаемый в момент размыкания или замыкания. Составляет примерно 0,5-2 мкс.
Допустимое показание. Мощность герконового датчика определяется из совокупности сечения контактов и материала. Измерение происходит в кВт и Вт.
Емкость контактов. Она может измеряться только тогда, когда контакты разомкнуты.

Сухие

Сухой выглядит как герметичный баллон, состоящий из стекла. Внутри него находятся контакты. К контактам относятся сердечники из магнита, они привариваются снаружи колбы, с торца. При этом ртуть в этом случае не добавляется.

Ртутные

При ртутном контакте в стеклянный корпус добавляются ртутные капли, благодаря которым смачивается деталь. При срабатывании геркона качество контакта улучшается. Благодаря такой системе можно избежать дребезга и вибрации в контактах. Это увеличит время срабатывания.

Недостатки

Как и все устройства, герконы обладают и недостатками:

Низкая чувствительность магнитов.
Высокая восприимчивость к внешним магнитным потокам. Как следствие, может потребоваться использование дополнительных экранов.
Иногда контакты после снятия магнитного поля могут остаться в замкнутом положении, из которого их не вывести.
Капсула выполнена из тонкого стекла и легко разрушается при падениях и ударах.
При подаче напряжения с низкой частотой контакты самопроизвольно размыкают и замыкают цепь.
При подаче больших токов контакты сердечников могут самопроизвольно размыкаться.

По этим причинам при использовании реле необходимо соблюдать ряд ограничительных мер, указанных в сопроводительной документации.

Геркон (сокращение от слов «герметичный контакт») – это механический датчик, замыкающий свои контакты при воздействии магнитного поля. Корпусом геркона служит герметичная стеклянная колба, внутри которой параллельно друг другу располагаются две металлические пластины. С электрической точки зрения стандартный геркон эквивалентен одиночной замыкающей кнопке без фиксации положения.

Достоинства герконов (англ. «Reed Switches»):

Малая мощность, требуемая для управления (50…200 мВт);

Низкое сопротивление между замкнутыми контактами (0.05…0.2 Ом);

Высокое сопротивление между разомкнутыми контактами (10’”… 10’^ Ом);

Полная гальваническая развязка за счёт стеклянного корпуса;

Достаточное для практики быстродействие (0.5… 1.5 мс);

Длительный срок службы (10^.. 10^ переключений);

Механическая устойчивость, широкий диапазон температур (-60…+150’С), возможность эксплуатации в запылённых и агрессивных средах.

В зависимости от принципа действия герконы подразделяются на замыкающие и переключающие. В зависимости от коммутируемого напряжения различают низковольтные (менее 1 кВ) и высоковольтные герконы. В зависимости от длины корпуса – стандартные и миниатюрные (менее 10 мм).

Основные области применения герконов: реле, клавиатуры, промышленные и охранные датчики. Ведущими производителями герконов на мировом рынке являются фирмы: OKI (Япония), Hamlin Electronics (США), Fujitsu (Япония), РЗМКП (Россия) и др.

На Рис. 3.25, а…и показаны схемы подключения герконов к МК.

Рис. 3.25. Схемы подключения герконов к МК (начало):

а)/1/ – это узконаправленный датчик магнитного поля, состоящий из геркона КЭМ-1А (SF1), помещённого в металлический корпус от конденсатора КБГ-М с прорезью;

б) датчик тока на основе геркона КЭМ-2 с намотанным на его баллон проводом (8 витков ПЭВ-2.0). МК фиксирует замыкание/размыкание контактов SF1 при токе срабатывания 2 А и токе отпускания 1.5 А. Положение геркона внутри катущки Ы подбирается экспериментально;

в) цепочка С/, R1 устраняет ложные срабатывания геркона SF1 и «дребезг» его контактов. Для ускорения заряда конденсатора С/ можно временно перевести линию МК в режим выхода с НИЗКИМ уровнем, при этом резистор /?2ограничивает ток через ключевой транзистор МК;

Рис. 3.25. Схемы подключения герконов к МК {окончание):

г) подмагничивающая катушка L2 повышает чувствительность срабатывания датчика тока. Катушки L/, L2 наматываются поверх геркона SFI и содержат соответственно 10 витков провода ПЭВ-0.8 и 200 витков провода ПЭВ-0.06;

д) последовательное включение герконов ^SF/… 5/77 с логической функцией «И»;

е) параллельное включение герконов 5F/… 5/77 с логической функцией «ИЛИ»;

ж) резистор R1 защищает вход МК от мощных электромагнитных наводок на контакты геркона SF1. Конденсатор С/ служит первой ступенью подавления «дребезга» механических контактов. Окончательная фильтрация сигнала осуществляется программно;

з) помехоустойчивый опрос геркона SF1, который может замыкаться с частотой до 100 Гц. Функцию ФНЧ выполняют цепочки RI, С/ и R2, С2\

Электронная библиотека

Электротехника и промышленная электроника / Магнитные элементы электронных устройств / 4.6. Магнитоуправляемые герметизированные контакты (герконы)

Автоматизированные системы управления в производственных условиях могут подвергаться воздействию агрессивной окружающей среды в виде пыли, газа, повышенной влажности и других факторов, вызывающих коррозию и преждевременный износ. В электромагнитных реле наиболее уязвимым звеном являются контакты. Герметизация контактов повышает надежность работы реле в целом.

Герметизированные магнитоуправляемые контакты (герконы)

нашли широкое применение в безъякорных реле в качестве концевых и путевых выключателей, датчиков положений и перемещений, координатных переключателей, в охранной сигнализации.

Простейший магнитоуправляемый контакт (МУК) представляет собой стеклянную трубочку (колбочку) с впаянными в нее пермаллоевыми пластинками – контактами, между которыми оставлен рабочий зазор. Колбочка заполнена азотом или другим инертным газом для предотвращения электрокоррозии. Под воздействием внешнего магнитного поля между пластинками возникает тяговое усилие и они смыкаются. Соприкасающиеся поверхности контактов покрыты серебром, золотом, родием.

Некоторые модификации герконов показаны на рис. 4.8: а

– симметричные;б – несимметричные замыкающие;в – переключающие;д – ртутный;е – ртутный плунжерного типа. Возможны и другие модификации, в частности, поляризованные. Поляризацию осуществляют путем размещения внутри колбочки тонких пластинок постоянных магнитов. В ртутных МУК (рис. 4.8,д ) ртуть, смачивая пластину, поднимается по ней к контактирующим частям, обеспечивая высокую частоту переключения. Частотой переключения до 800 Гц обладают ртутные МУК плунжерного типа. Пермаллоевый плунжер перемещается под действием электромагнитного усилия к левому или правому контакту в цилиндрической направляющей, наполненной ртутью. На рис. 4.8,г – МУК дифференциального типа. Он имеет две обмотки – правую и левую.

Рис.

4.8. Конструктивное исполнение магнитоуправляемых контактов

Магнитное поле, управляющее контактами, создается током в обмотке, представляющей соленоид, внутри которого размещен МУК, или постоянным магнитом.

По сравнению с обычными реле герконы имеют ряд преимуществ: высокая надежность коммутации в любой среде, длительный срок службы (до 108 – 109 срабаты

ваний), высокое быстродействие, вибрационная и радиационная устойчивость, низкая стоимость, малые габариты и вес.

Не лишены они и недостатков: малое число контактных групп, одна пара контактов в одной колбочке, дребезги при замыкании, большая, чем у обычных реле, намагничивающая сила срабатывания из-за нескольких воздушных промежутков.

Для увеличения числа контактов в одном соленоиде размещают несколько герконов, но недостаток их в том, что срабатывают они неодновременно из-за различия магнитных сопротивлений, т.к. МУК, сработавший первым, шунтирует магнитные пути других МУК.

Одна из разновидностей МУК – ферриды

. ЭтоМУК с памятью . Если МУК снабжен внешним магнитным сердечником с прямоугольной петлей гистерезиса, то при подаче на его обмотку импульса тока МУК срабатывает и остается в таком положении до подачи импульса обратной полярности. Сердечник может располагаться внутри колбочки. Для размыкания контактов нужно подать строго определенный ток обратной полярности. При большом токе сердечник перемагнитится в противоположном направлении и контакты снова замкнутся. Для предотвращения этого ферриды обычно снабжают двумя обмотками: рабочей и поляризующей.

Сейчас выпускаются МУК с внутренним объемом колбочки не более 2,5 мм3 на контакт. Они сравнимы по размерам с интегральными схемами. В качестве контактов используются пленочные пермаллоевые покрытия. Минимальный коммутирующий ток до 10-12 А, напряжение срабатывания (1,3 — 23) В, отпускания (1,15 — 3) В. Ведутся разработки по созданию мощных МУК. Уже выпускаются МУК на максимальную коммутируемую мощность до 250 Вт, коммутируемый ток до 4 А и напряжение до 10000 В.

Принцип действия геркон ового реле

В работе нормально замкнутого геркон а используется принцип взаимодействия сил, возникающих между магнитными телами. В электромагнитном поле появляются и передаются импульсы, начинают двигаться электроны, вызывающие перемещение и деформацию токопроводящих контактов.

Изменение положения и состояния магнитного концевика в конкретном устройстве или в цепи, приводит к размыканию контактов. Дальнейшей изменение их положения происходит под действием других подвижных элементов — кнопок, концевых пружин, дисков и т.д. Таким образом, происходит поочередное включение и выключение контактов.

Данный принцип работы стал основой функционирования промежуточного геркон ового реле, действующего на замыкание. Его конструкция состоит из двух сердечников и герметичного прочного стеклянного баллона, наполненного газом или газовой смесью. Сам баллон находится под постоянным действием электрического тока. Газы препятствуют окислению металлических сердечников.

При подключении к такому геркон у постоянного тока, происходит образование мощного вокруг сердечников. Наличие специальных зазоров значительно облегчает прохождение этого поля между частями реле. Далее наступает возникновение автономного магнитного потока, движущегося в заданном направлении. Соединение сердечников значительно ускоряется за счет их покрытия драгоценными металлами с более низким сопротивлением, чем у обычного материала.

Постоянный магнитный поток обеспечивается особенностями конструкции геркон ового реле. Однородность и целостность деталей создается за счет литья и штамповки, а для соединения их между собой используются сварочные процессы. Поэтому катушка реле намагничивается в минимальной степени. По такой схеме работает геркон овое реле, принцип действия которого достаточно простой. В случае прекращения подачи постоянного тока, произойдет размыкание контактов, а магнитный поток исчезнет.

Принцип работы этого коммуникационного устройства, название которого расшифровывается как «герметичный контакт», можно объяснить следующим образом. Геркон – миниатюрная цилиндрическая стеклянная колбочка, в противоположные концы которой впаяны два контакта, обладающие ферромагнитными свойствами: подвижный и неподвижный. Колба либо вакуумирована, либо наполнена инертным газом, дабы продлить срок их службы.

Если поднести к ней магнит, то подвижный контакт соприкоснется с неподвижным и цепь замкнется. При этом вы услышите характерный щелчок. Если магнит убрать — контактны вновь разомкнутся. Вместо постоянного магнита можно использовать и соленоид. Так работает нормально разомкнутый или замыкающий геркон — одна из самых популярных его разновидностей.

Правила управления герконом

В связи с тем, что такое оборудование используется не только в быту, но и во многих других отраслях, каждый пользователь должен знать, как с ним обращаться. Только в этом случае можно рассчитывать на качественную работу реле. Тем более что управлять герметичным коммутатором можно двумя основными способами:

Используя магнит постоянного типа.
Воздействуя катушкой, которая подсоединена к постоянному источнику тока.

В первом варианте пользователь может задействовать угловое или же линейное перемещение постоянного магнита. Кроме того, часто встречается способ, когда специальная шторка перекрывает рабочее поле. Такой вариант можно встретить в универсальных датчиках уровня и положения, а также в охранной сигнализации.

Второй способ позволяет специалистам соорудить мощное реле на основе геркона. В отличие от известных традиционных конструкций, такой агрегат будет более надёжным, качественным и долговечным, так как в его схеме будут отсутствовать какие-либо подвижные элементы. А вот что касается небольшого количества контактных групп, то этот небольшой минус можно легко устранить, если использовать сразу несколько герконов.

В качестве примера применения такого способа управления можно смело назвать токовое реле. Этот агрегат представлен в виде мощной катушки, которая обмотана прочным проводом большого сечения. Во внутреннем отсеке обязательно располагается герметичный коммутатор.

Геркон

Герконы и герконовое реле

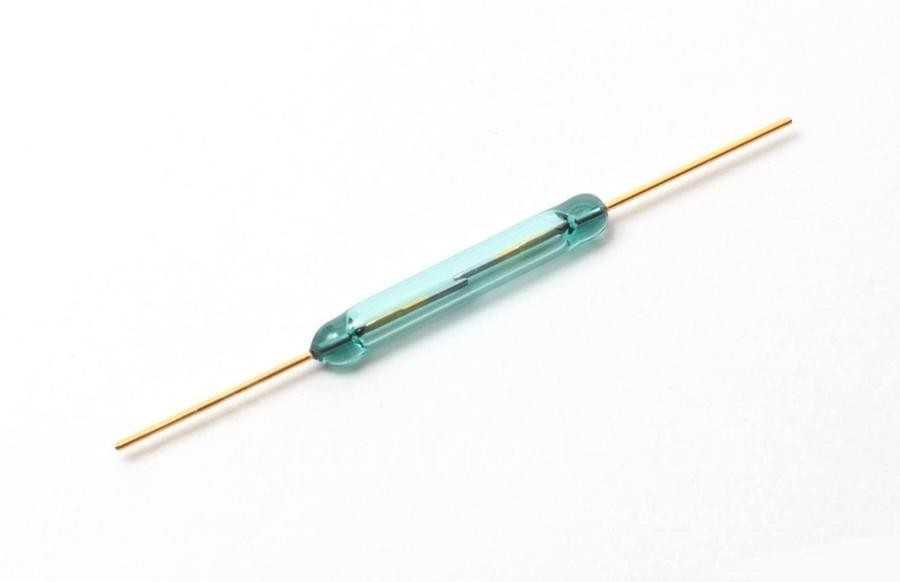

Герко́н (сокращение от «герметичный контакт») — электромеханическое устройство, представляющее собой пару ферромагнитных контактов, запаянных в герметичную стеклянную колбу. При поднесении к геркону постоянного магнита или включении электромагнита контакты замыкаются. Герконы используются как бесконтактные выключатели , датчики близости и т. д.

Геркон с электромагнитной катушкой составляет герконовое реле .

Существуют также герконы, размыкающие цепь при возникновении магнитного поля, и герконы с переключающей группой контактов.

Герконы различаются также по конструктивным особенностям. Они бывают сухими (с сухими контактами) и ртутными, в которых капля смачивает контактирующие поверхности, уменьшая их электрическое сопротивление и предотвращая вибрацию пластин в процессе работы.

геркон — это элемент, механически замыкающий (или размыкающий) электрическую цепь при должном изменении напряженности магнитного поля;
датчик Холла — это полупроводниковое устройство, через которое во время работы протекает электрический ток и возникает поперечная разность потенциалов, пропорциональная напряженности магнитного поля.

ВИДЫ И ПРИМЕНЕНИЕ ГЕРКОНОВЫХ ДАТЧИКОВ

Рассматриваемые устройства широко применяются в системах охранной сигнализации для контроля открытия окон, дверей, люков.

Перечисленные выше особенности определяют правила их установки. При монтаже на металлических конструкциях следует учитывать ослабление воздействия магнита, входящего в комплект поставки. Для предотвращения таких моментов используют специальные исполнения датчиков.

С деревянными и пластиковыми дверями таких проблем не возникает, поэтому на первый план выходят вопросы миниатюризации и дизайна.

Существуют исполнения, имеющие габаритные размеры 13х7 мм (для магнита и геркона по отдельности). Как правило, чем меньше габариты, тем «слабее» датчик.

В приведенном примере рабочий зазор будет составлять порядка 15 мм. Но это по максимуму. Следует делать запас на внешние условия и то, что со временем поле магнита может ослабнуть.

Таким образом, при применение миниатюрных исполнений установку следует производить аккуратно и точно. Кроме того, качество дверей должно быть таким, чтобы исключить возможные люфты и перекосы в процессе эксплуатации.

Поскольку герконовые датчики открытия, а правильней – открывания, дверей применяются практически в любой системе сигнализации, исполнения их предусматривают множество вариантов установки, в том числе и скрытой.

Кстати, в системах сигнализации для них применяется другое название – магнитоконтактные извещатели.

Еще одна область применения магнитоуправляемых устройств – датчики уровня воды и других жидкостей. Конструкция их должна быть поплавковой. В поплавке устанавливается магнит, а на отметке требуемого уровня – геркон.

Очевидно, что возможна организация многоуровневого контроля жидкости, причем герконов может быть сколько угодно. Единственным ограничение является минимальное расстояние между ними.

Определяется это двумя моментами:

геометрическими размерами корпуса;
предотвращением одновременного срабатывания двух и более герконов.

Следует отметить удобство использования описываемых возможностей для определения положения автоматически открываемых (закрываемых) конструкций: ворот, шлюзов, шлагбаумов и пр. На таком принципе действуют некоторые концевые выключатели.

Подключение герконового датчика доступно даже начинающему: два вывода включаются в электрическую цепь устройства контроля и управления. Единственно что следует учесть – по какому событию будет формироваться управляющая команда: замыканию или размыканию контактов.

Простота, надежность и неприхотливость в обслуживании определяют широкое распространение магнитоконтактных датчиков, причем, здесь перечислены лишь наиболее популярные области применения. На практике их значительно больше.

* * *

Простые примеры использования в быту

Геркон – простая деталь, поэтому радиолюбители охотно собирают на ней различные устройства своими руками. Ниже приведены 3 популярных решения, которые реализуются с помощью этой детали:

Сигнализация. На двери закрепляется потайной магнитик (желательно использовать неодимовый). На облицовке устанавливается геркон двери. Крепить нужно так, чтобы при открытом проходе выводы геркона размыкались, а при закрытом — замыкались. В результате состояние двери преобразуется в электрический сигнал. Его можно преобразовать и в звук сигнализации.
Самодельный бортовой компьютер на велосипед. В данном случае магнит устанавливается на колесо или ведущую звездочку велосипеда. Геркон фиксируется на раме «железного коня». Чем выше скорость движения велосипеда, тем чаще магнит оказывается в непосредственной близости от детали. С помощью схемы на микроконтроллере данные импульсы можно преобразовать в текущую скорость велосипеда или посчитать пройденное за день расстояние.
Использование в качестве концевого выключателя на подвижных механизмах (например, на автоматических воротах).

Принцип работы геркона основан на его взаимодействии с магнитным полем. Если поднести к геркону намагниченный предмет, его выводы замкнутся. А если поместить эту деталь в поле управляемого электрического магнита, то получится реле с повышенной износоустойчивостью.

https://youtube.com/watch?v=5FFP-LpI10k

Выбирать данный прибор следует исходя из предельно допустимого тока и напряжения. Одновременно необходимо учесть и условия эксплуатации. Такие устройства, как электромагнитный замок домофона, находящийся вблизи геркона, способны влиять на его работу.

Типы и виды герконовых датчиков

Герконовый датчик

Существует немало вариантов герконовых реле. Классифицируют устройства по самым разным параметрам: уровню вибрации, емкости, контактной группе.

Магнитные

Приспособление замыкает, либо размыкает линию, передающую электричество под действием магнитного поля. Источником может быть постоянный магнит или электромагнит. По этому признаку герконы делят на 3 категории:

С нормально разомкнутым контуром – в обычном состоянии контакты разъединены. Под действием электрического тока или магнитного поля пластины соединяются и устройство передает ток.
Геркон-магнит размыкающий реализует обратный принцип: в нормальном состоянии контакты замкнуты, а под действием магнитного поля размыкаются и электрическая цепь рассоединяется.
Переключающее реле – в такой модели 3 вывода. Вне электромагнитного поля замкнута одна пара, а под действием поля пластины замкнутые нормально размыкаются, а новый замыкается. В этом случае ток протекает по двум разным цепям в зависимости от наличия или отсутствия магнитного поля.

Для открывания двери

Датчик открытия двери

Все варианты дверных датчиков работают на герконовых реле. Однако способы подключения устройства разные. По этому признаку выделяют 3 категории.

Обычные – включают 2 части с пружинными контактами. Магнитное поле замыкает пружинные контакты: их концы притягиваются и смыкаются. Когда поле исчезает, 2 части датчика оказываются на удалении друг от друга, пружины размыкаются. Датчик – элемент цепи сигнализации. По линии через него постоянно идет ток. Если дверь открывается, датчик разрывает цепь и сигнализация срабатывает. Порог срабатывания – от 30 до 50 мм.
Беспроводной датчик – его основой служит нормально разомкнутый геркон и модуль связи. Вторая часть датчика – магнит, под действием которого контакты замыкаются. Монтируют устройство так, чтобы при закрытой двери магнит оказывался напротив радиопередающей части, чтобы замыкать геркон магнитный. Если двери открываются, размыкается цепь и на блок управления подается сигнал тревоги. Порог срабатывания – 10–20 мм. Такой вариант эффективнее проводного.
GSM-сигнализация – состоит из геркона и GSM-модуля. Принцип работы аналогичен беспроводному. Когда реле срабатывает, контроллер высылает текстовое сообщение владельцу квартиры или офиса. Такой прибор нередко наделяется дополнительными функциями.

По конструкции

Ртутный геркон

С конструкционной точки зрения выделяют 2 типа герконов:

Сухие – герметичная стеклянная колба, наполненный осушенным воздухом или другим газом. Снаружи баллона с торца привариваются сердечники из магнита, контакты находятся внутри.
Ртутные или «смоченные» – в колбу помещают капли ртути. Они смачивают контакты, что улучшает и плотность смыкания. Ртутный геркон не дребезжит и не создает вибрации, однако время срабатывания датчика увеличивается.

Проверка работоспособности геркона

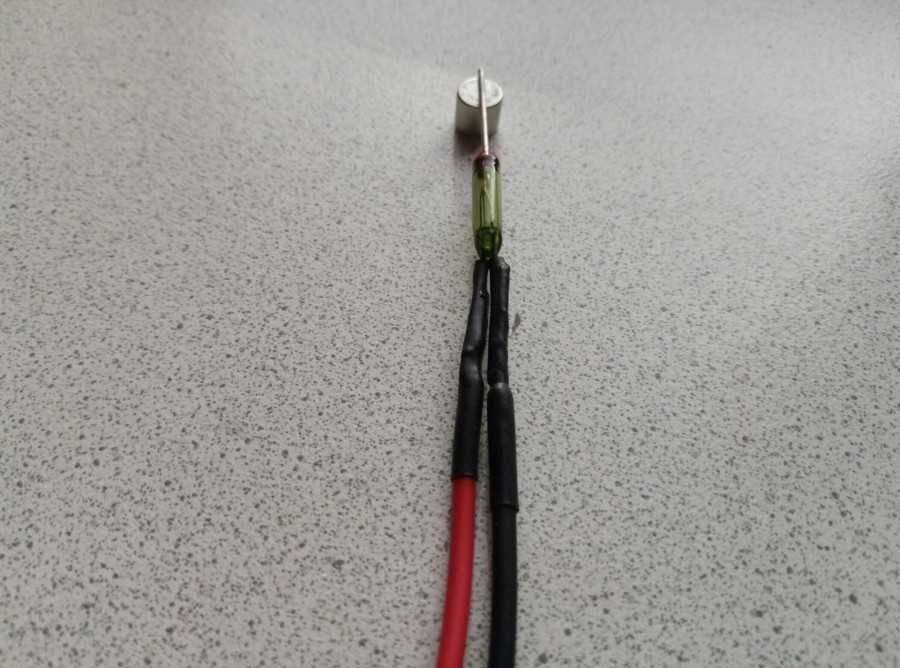

Прежде чем установить герконовый датчик в рабочую схему, следует выполнить его проверку. В сложной схеме, чтобы добраться до причины неисправности, придется перепроверить много других потенциально дефектных элементов. Сделать это очень просто при наличии мультиметра — достаточно лишь установить его диск в положение «прозвонка», а щупы присоединить к выводам. Как подключить показано на изображении:

В нерабочем положении при нормально-разомкнутых контактах герконового выключателя мультиметр покажет обрыв. При создании магнитного поля, которое делает соединение замкнутым (можно сделать с помощью постоянного магнита, имеющегося в схемах некоторых устройств), мультиметр должен показать практически нулевое сопротивление. Такой геркон можно использовать в работе.

Принцип работы

В отличие от коммутационных электромагнитных устройств, выключатель герконовый имеет контакты, которые располагаются в герметичной колбе, из которой откачан воздух или она заполнена инертным газом. Такая конструкция исключает процесс коррозии поверхностей.

Для магнитного поля колба не является препятствием, чтобы оказывать действие на контакты, если они выполнены из магнитных материалов. Управление герконом осуществляется взаимодействием контактов с внешним магнитным полем постоянного магнита или электромагнитного поля, созданного электрическим током соленоида. Срабатывают они по достижении показателей магнитного поля определенной величины.

Кроме магнитных свойств контакты должны обладать упругой механикой, так как работа реле связана с возвращением их в исходное положение после окончания действия сигнала.

Назначение, области применения

В коммутационных электронных устройствах все больше используются полупроводниковые приборы (датчики Холла). Однако герконовые выключатели некоторых устройств выдерживают конкуренцию с ними, несмотря на отставание в технических параметрах:

скрытые поверхностью колбы соединения гарантируют безопасную работу во взрывоопасных помещениях;
в устройствах, работающих под водой, в местах с влажным климатом;
в системах сигнализации, основанных на контроле положения;
определение положения лифта в текущий момент;
клавиатура промышленных приборов для надежной и долговременной эксплуатации;
некоторые образцы теле и радио аппаратуры, медицинские приборы и другие области техники.

Описание герконовых датчиков и принципа работы

Герконовый датчик открывания дверей — часть охранной системы дома

Известные виды герконовых датчиков на двери имеют схожее устройство и отличаются только деталями конструкции. Они изготавливаются в виде герметичной стеклянной колбы, внутри которой имеется два рабочих контакта из пермаллоя. Для повышения надежности коммутации последние обрабатываются тонким покрытием на основе благородных металлов. Располагающиеся снаружи выводы используются для их подключения к электрической цепи. Внутренности колбы заполнены инертным газом (либо в них создается вакуум), что позволяет продлить сроки службы изделия и повысить его способность противостоять коррозии.

Принцип работы устройства основан на взаимном притяжении контактов за счет приближения внешнего магнитного поля. При этом не важен источник возникновения последнего: электромагнит это или постоянный магнит. Под его действием контакты геркона намагничиваются и притягиваются, преодолевая силы упругости. В замкнутом состоянии они находятся до тех пор, пока не прекращается действие вызвавшего срабатывание поля. После этого за счет собственной упругости контакты возвращаются в прежнее (разомкнутое) положение.

Дребезг контактов

Отдельно стоит упомянуть и такое неприятное для цифровой техники (где, в основном, и используются герконы) явление как дребезг контактов. После замыкания наблюдается серия бесконтрольных актов потери и приобретения контакта.

Справедливости ради следует отметить, что такое поведение характерно для большинства механических коммутационных аппаратов. Подключив геркон напрямую к синхронному входу можно получить непредсказуемые результаты.

Меры, направленные против дребезга контактов:

Добавка ртути (что чревато ее утечкой при разбитии колбы);
Подключение через специальные электронные схемы;
Использование демпфирующих фильтров (в отдельных случаях);
Программные средства.

Последние реализуются следующими способами:

Временная задержка;
Подсчет вторичных коммутаций в течение определенного интервала времени;
Вычисление длительности текущего состояния.

Принцип работы и разновидности герконовых датчиков

Усиление защиты от несанкционированного проникновения

Достоинства герконовых переключателей

Как обмануть Геркон

Разновидности

Назначение и область применения
