Как работает схема электрооборудования ваз 2115 на инжекторе, 8 клапанов

Содержание

Модификации

Производитель ВАЗ 2115 предлагает потребителям на выбор несколько комплектаций, от которых зависит их стоимость:

  1. Полуторалитровый карбюраторный мотор. В этом случае машина маркируется как ВАЗ 2115-01.
  2. Мотор с таким же объемом, характеризующийся наличием системы распределительного впрыска топлива. Кроме того, машина оснащена также электронным управлением и маркируется она как ВАЗ 2115-20.

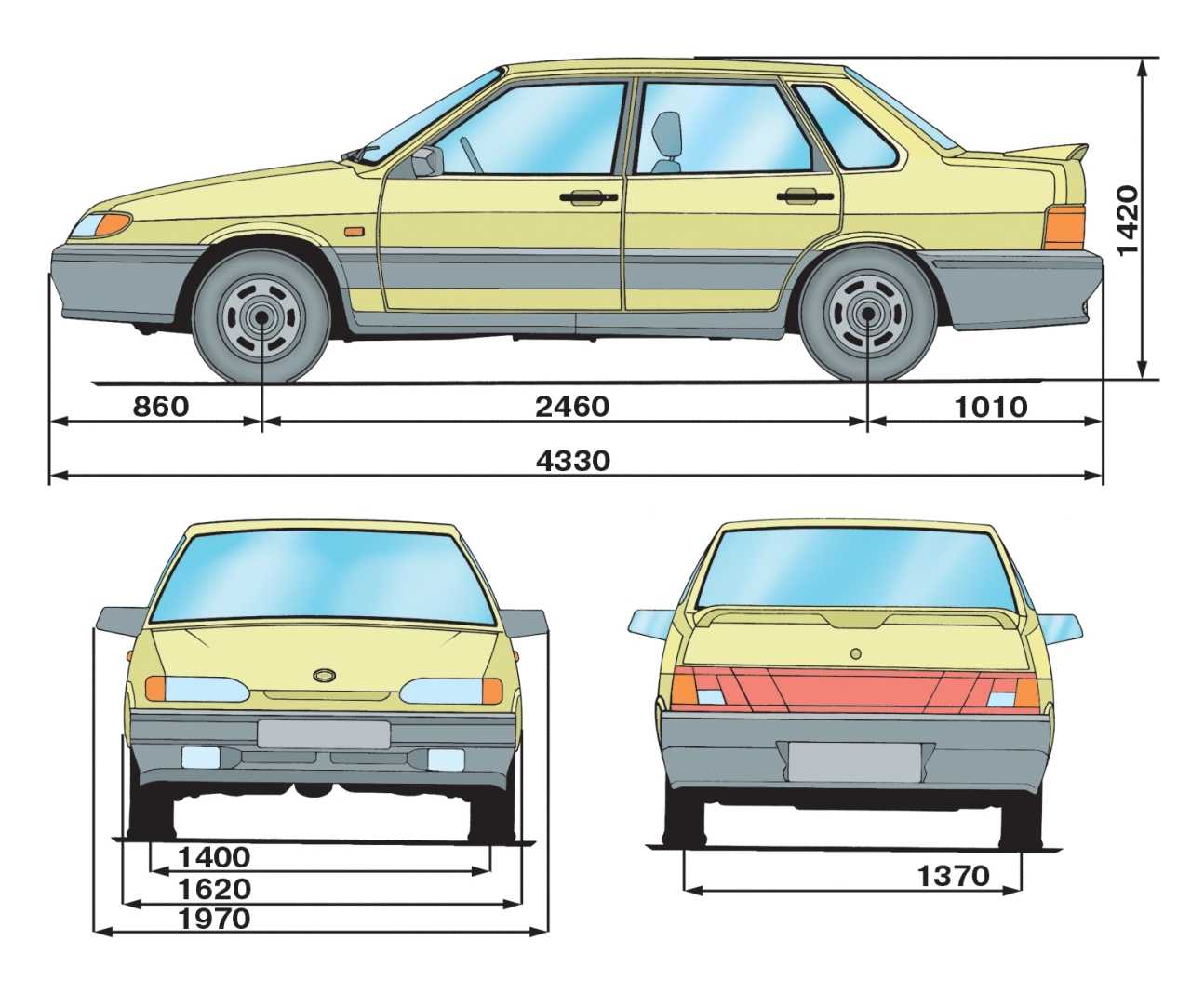

Габариты «пятнадцатой» Лады

Электрооборудование автомобиля

В инжекторах или карбюраторах ВАЗ 2115 используется однопроводная схема электрооборудования. В этом случае отрицательный вывод источников питания подводится к минусу, а сам плюсовой вывод подается отдельным проводом.

В результате того, что ВАЗ 2115 карбюратор и инжектор имеют определенные различия, существует и разница в конструктивных особенностях проводки:

  1. В инжекторных версиях жгуты проводки по своим размерам чуть больше в результате того, что система оснащается дополнительными регуляторами и прочим электрооборудованием.
  2. В результате изменения схемы были внесены правки в конструкцию некоторых электроцепей.
  3. Кроме того, была изменена схема укладки некоторой части электрики в целом.


Схема проводки на «пятнадцатой» Ладе

На автомобилях ВАЗ 2115, как и на предшественниках, процесс ремонта схемы электропроводки и оборудования обычно приводит к повреждению фиксирующих клипс. В любом случае, если эти элементы повредились, их необходимо заменить, в противном случае электропроводка может быть очень близко к горячему мотору, что приведет к ее повреждению.

Защита электросетей машины

Схема электрооборудования, в частности, цепи питания в этих моделях авто защищаются от различных повреждений с помощью плавких предохранителей. Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии.

Предохранители не защищают только:

  • схему зарядки аккумулятора авто;
  • схему зажигания;
  • электросхему питания генератора и стартера.

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Реле также устанавливают в блоке. В общем электросхема мотора дворников и оптики защищается биметаллическими многоразовыми элементами.


Блок реле инжектора

Итак, как защищается электрооборудование на отечественных авто:

  • предохранители на блоке, которые предназначены для защиты различных элементов оборудования, маркируются как F1-F20;
  • К1 — это устройство, защищающее цепь очистителей оптики;
  • К2 — отвечает за работоспособность световой сигнализации, а также поворотников;
  • К3 — элемент обеспечивает функциональность дворников очистки ветрового стекла;
  • К4 — устройство защищает электрическую цепь оптики, в частности, лампочек накаливания;
  • К5 — если машина оснащена электрическими стеклоподхемниками, то это реле отвечает за их работоспособность;
  • К6 — рулевой гудок авто;
  • К7 — устройство системы обогрева заднего стекла;
  • К8 — дальнее освещение транспорта;
  • К9 — ближнее освещение автомобиля.

Нужно отметить, что лампы для противотуманных огней в задних фарах защищаются отдельно. Для этого используется плавкий предохранитель, установленный в салоне транспорта под центральной консолью. Он находится в жгуте проводов, рядом с кнопкой включения оптики.

Реле и предохранители ВАЗ 2114

  1. F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
  2. F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
  3. F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
  4. F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
  5. F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
  6. F6 на 30 А стеклоподъемники и их реле
  7. F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
  8. F8 на 7,5 А правая противотуманка.
  9. F9 на 7,5 А левая противотуманка.
  10. F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
  11. F11 на 7,5 А правый габарит.
  12. F12 на 7,5 А правый ближний свет.
  13. F13 на 7,5 А левый ближний свет.
  14. F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
  15. F15 на 7,5 А правый дальний.
  16. F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

Расположение реле и предохранителей нового образца

  • К1 — реле включения очистителей фар;
  • К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
  • К3 — реле очистителя ветрового стекла;
  • К4 — реле контроля исправности ламп;
  • К5 — реле включения стеклоподъёмников;
  • К6 — реле включения звуковых сигналов;
  • К7 — реле включения обогрева заднего стекла;
  • К8 — реле включения дальнего света фар;
  • К9 — реле включения ближнего света фар;
  • F1-F20 — плавкие предохранители.

Схема соединений монтажного блока нового образца

  • К1 — реле включения очистителей фар;
  • К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
  • К3 — реле очистителя ветрового стекла;
  • К4 — реле контроля исправности ламп;
  • К5 — реле включения стеклоподъёмников;
  • К6 — реле включения звуковых сигналов;
  • К7 — реле включения обогрева заднего стекла;
  • К8 — реле включения дальнего света фар;
  • К9 — реле включения ближнего света фар;
  • F1-F20 — плавкие предохранители.

Расположение реле и предохранителей старого образца

  • 1 — реле включения очистителя фар (К6);
  • 2 — реле времени омывателя заднего стекла (К1);
  • 3 — реле прерыватель указателей поворота и аварийной сигнализации (К2);
  • 4 — реле стеклоочистителя (К3);
  • 5 — контактные перемычки на месте реле контроля исправности ламп;
  • 6 — реле включения обогрева заднего стекла (К10);
  • 7 — запасной предохранитель;
  • 8 — реле включения дальнего света фар (К5);
  • 9 — реле включенния ближнего света фар (К11);
  • 10 — предохранитель;
  • 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (К9);
  • 12 — реле включения звукового сигнала (К8).

Схема соединений монтажного блока старого образца

  • К1 — реле времени омывателя заднего стекла;
  • К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
  • К3 — реле очистителя ветрового стекла;
  • К4 — реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
  • К5 — реле включения дальнего света фар;
  • К6 — реле включения фароочистителей;
  • К7 — реле питания стеклоподъёмников;
  • К8 — реле включения звукового сигнала;
  • К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя;
  • К10 — реле включения обогрева заднего стекла;
  • К11 — реле включения ближнего света фар.

Всвязи с зимой, снегопадами постоянными, тонировкой 5%, да ещё и с тем, что зеркала уже со встроенным подогревом, решился подключить его

Греет отлично, лёд расстапливает на раз-два, капельки дождя (ну или расстаевшего снега) вскоре исчезают совсем, так что отличная вещь! Теперь не понимаю, как без подогрева зеркал можно ездить в плохую погоду

Надо купить: 3м. провода (у меня ушло столько),реле обычное 4х контактное + колодку проводов к нему,предохранитель 7.5А (можно и 10А),кнопка обогрева заднего стекла ВАЗ 2114 + колодку проводов под неёНА ПОЛЯРНОСТЬ ПРОВОДОВ ЗЕРКАЛ ПОФИГСнимаем бортовой компьютер, подключаем тупо по схеме все проводки, я ещё обмотал антискрипом релюшку чтобы не дребезжала

схему скачал где-то, потом показал электику, он одобрил, внёс свои маленькие изменения (я их изменил), так что пользуйтесь на здоровье)

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ – это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

  • цепь, в которую включен замок зажигания;
  • цепь АКБ зарядная;
  • цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

  • очистители фар;
  • аварийную сигнализацию;
  • указатели поворота;
  • очистители лобовых стекол;
  • контроль исправности лампочек;
  • электроподъемники;
  • электрообогрев задних стекол;
  • клаксон;
  • фары дальней подсветки;
  • фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

Инжекторный двигатель управляется системой, которая состоит из блока управления – ЭБУ – и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название – контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами – контроллером и датчиками – существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

  • фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;
  • состояние заслонки дроссельной;
  • фиксация положения вала распределительного: осуществляется контроль за впрыскиванием;
  • детонации (реагирует на вибрации привода);
  • слежение за массовым расходом воздуха;
  • контроль за температурой охлаждающей жидкости;
  • контроль скорости;
  • регулирование холостых ходов;
  • контроль за концентрацией кислорода;
  • фиксация состояния педали газа;
  • контроль за приводом заслонки дроссельной.

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль. Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

Современный автомобиль «Лада Самара» трудно представить без электрических приборов. Схемы подключения генератора, фонари дальнего или ближнего света, освещение в салоне машины, кондиционер и другие системы – это проводка ВАЗ 2115. В основе «Самары» лежит 99 модель «Жигулей» с измененным внешним видом и новым двигателем. Последнее нововведение послужило причиной усовершенствования электропроводки машины. Изменения коснулись также разъёмов приборов, из которых состоит электрическая схема и схемы прокладки проводников внутри машины.

«Лада Самара» комплектуется двумя типами двигателей. Можно выбрать карбюраторную силовую установку на 1,5 м3 (ВАЗ 2115-01) или ВАЗ 2115 инжектор такого же объема. Проводка ВАЗ 2115 напрямую зависит от того, какой движок установлен на модели «Лады Самары». Если стоит инжектор, применяется схема с одним ведущим проводом. Отрицательные контакты выводят на корпус, а положительные подключаются к отдельным проводникам.

Монтируется электропроводка ВАЗ 2115 в зависимости от типа двигателя, установленного в машине. При движке, имеющем 8 клапанов и распределённый впрыск топлива, в машине электроники больше, имеются дополнительные датчики и устройства. И в этом случае будут толще жгуты проводов, из которых состоит электропроводка ВАЗ 2115.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Электродвигатель вентилятора
  2. Датчик включения электродвигателя
  3. Монтажный блок
  4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выводу “30” генератора

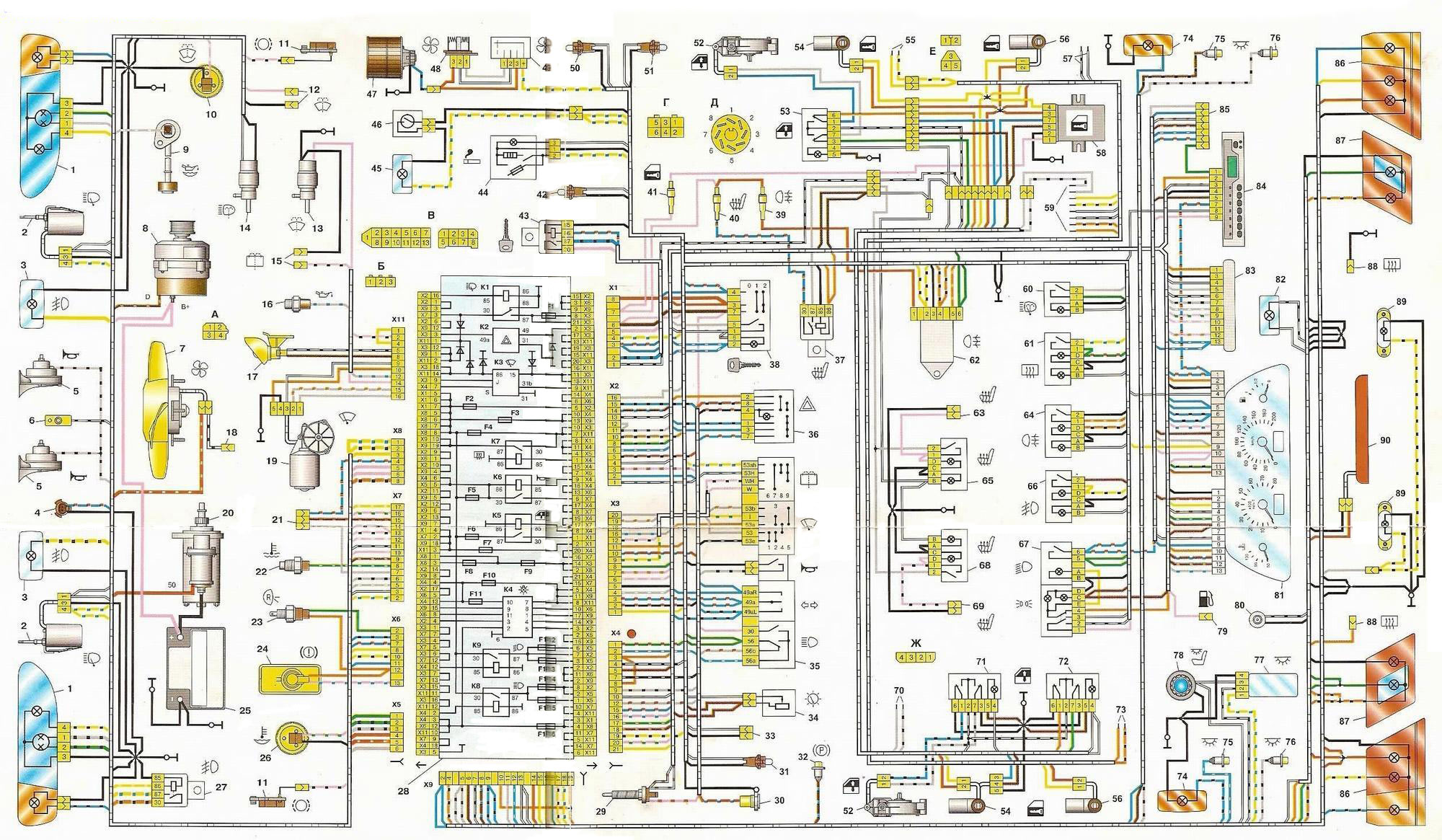

Тип 1

Открыть в максимальном качестве

1 — блок-фары

2 — моторедукторы очистителей фар

3 — противотуманные фары

4 — датчик температуры окружающего воздуха

5 — звуковые сигналы

6 — выключатель лампы освещения моторного отсека

7 — электродвигатель вентилятора системы охлаждения двигателя

8 — генератор

9 — датчик сигнализатора недостаточного уровня масла

10 — датчик уровня омывающей жидкости

11 — датчики износа колодок передних тормозов

12 — наконечники проводов, подключаемые к общему насосу омывателя стекол*

13 — насос омывателя ветрового стекла

14 — насос омывателя фар

15 — наконечники проводов для подключения к насосу омывателя заднего стекла

16 — датчик сигнализатора недостаточного давления масла

17-лампа освещения моторного отсека

18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях

19 — моторедуктор очистителя ветрового стекла

20 — стартер

21 — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях

22 — датчик указателя температуры охлаждающей жидкости

23 — выключатель фонарей заднего хода

24 — датчик сигнализатора недостаточного уровня тормозной жидкости

25 — аккумуляторная батарея

26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости

27 — реле включения противотуманных фар

28 — монтажный блок

29 — выключатель стоп-сигнала

30 — штепсельная розетка для переносной лампы

31 — лампа подсветки шкалы гидрокорректора фар

32 — выключатель лампы сигнализатора включения стояночного тормоза

33 — колодка для подключения лампы подсветки

34 — выключатель-ламп освещения приборов

35 — подрулевой переключатель

36 — выключатель аварийной сигнализации

37 — реле элемента обогрева передних сидений

38 — выключатель зажигания

39 — предохранитель цепи фонарей заднего противотуманного света

40 — предохранитель цепи элементов обогрева передних сидений

41 — предохранитель цепи блокировки замков дверей

42 — лампа подсветки передней пепельницы

43 — реле зажигания

44 — прикуриватель

45 — лампа освещения вещевого ящика

46 — выключатель лампы освещения вещевого ящика

47 — электродвигатель вентилятора отопителя

48 — дополнительный резистор электродвигателя отопителя

49 — переключатель вентилятора отопителя

50 — лампа подсветки переключателя отопителя

51 — лампа подсветки рычагов отопителя

52 — моторедукторы электростеклоподъемников передних дверей

53 — переключатель электростеклоподъемника правой передней двери (расположен в правой двери)

54 — моторедукторы блокировки замков передних дверей

55 — провода для присоединения к правому переднему громкоговорителю

56 — моторедукторы блокировки замков задних дверей

57 — провода для присоединения к правому заднему громкоговорителю

58 — блок управления блокировкой замков дверей

59 — провода для присоединения к радиоаппаратуре

60 — выключатель очистителей фар

61 — выключатель элемента обогрева заднего стекла

62 — реле включения фонарей заднего противотуманного света

63 — колодка для подключения к элементу обогрева правого переднего сиденья

64 — выключатель фонарей заднего противотуманного света

65 — выключатель элемента обогрева правого переднего сиденья

66 — выключатель противотуманных фар

67 — выключатель ламп наружного освещения

68 — выключатель элемента обогрева левого переднего сиденья

69 — колодка для подключения к элементу обогрева левого переднего сиденья

70 — провода для присоединения к левому переднему громкоговорителю

71 — переключатель электростеклоподъемника левой передней двери (расположен в левой двери)

72 — переключатель электростеклоподъемника правой передней двери (расположен в левой двери)

73 — провода для присоединения к левому заднему громкоговорителю

74 — боковые указатели поворота

75 — выключатели плафона на стойках передних дверей

76 — выключатели плафона на стойках задних дверей

77 — плафон

78 — плафон индивидуального освещения салона

79 — колодка для подключения к жгуту проводов электробензонасоса

80 — выключатель лампы освещения багажника

81 — комбинация приборов

82 — лампа освещения багажника

83 — блок индикации бортовой системы контроля

84 — маршрутный компьютер*

85 — колодка для подключения жгута проводов а системы управления двигателем

86 — задние наружные фонари

87 — задние внутренние фонари

88 — колодки для подключения к элементу обогрева заднего стекла

89 — фонари освещения номерного знака

90 — дополнительный сигнал торможения, расположенный в спойлере

Обслуживание системы электропроводки в Лада Самара

В автомобиле, имеющем инжекторный или карбюраторный мотор, обслуживание электрической проводки заключается в ее защите и ремонте. Электрооборудование в машине прослужит долго, а ремонтировать его придется только в самом крайнем случае, если внимательно следить, чтобы в систему проводки не попадала влага, а высоковольтные провода не перепутывались и располагались как можно дальше от горячих частей двигателя. В этом поможет схема электрооборудования ВАЗ 2115.

Нужно с особым вниманием относиться к состоянию контактов и разъемов, при необходимости их следует очищать от грязи и пыли. Выгоревшие участки проводки не следует заменять, гораздо лучше поменять весь провод. Электросхема ВАЗ 2115 станет наглядным пособием и поможет осуществить незначительный ремонт своими руками или даже полностью заменить электропроводку в машине

Схема ВАЗ 2115 наглядная и интуитивно понятна пользователю, особенно важные ее детали выделены цветом или другим шрифтом

Электросхема ВАЗ 2115 станет наглядным пособием и поможет осуществить незначительный ремонт своими руками или даже полностью заменить электропроводку в машине. Схема ВАЗ 2115 наглядная и интуитивно понятна пользователю, особенно важные ее детали выделены цветом или другим шрифтом.

Без схемы расположения электродеталей в машине, имеющей 8 клапанов, невозможно отремонтировать либо заменить главное реле или другой блок.

Ремонт датчика кислорода

Начнем с неисправностей кислородного датчика, и схема проводки ВАЗ 2114 на инжектор окажет нам при этом посильную помощь. Если не знаете, для чего нужна схема, прочтите данную статью. Наиболее частыми причинами его поломок бывает разрыв цепи или образование нагара на рабочей поверхности.

А следствия, которые сказываются из-за его поломки, выглядят примерно так:

  • уменьшение мощности мотора;
  • увеличенный расход топлива;
  • провалы во время разгона;
  • троение и т.п.

Определить возможную неисправность в этом датчике не всегда удается легко. Компьютер выдает сигнал ошибки тогда, когда произошел разрыв в цепи. Но дело может быть в степени его чувствительности.

Совет: чтобы сделать вывод о замене датчика, начнем с проверки поступающего на него питания. Открываем капот и отключаем его разъем, размещенный на патрубке охлаждения.

Для проверки своими руками нам понадобится тестер:

  1. Подключим его «минус» к двигателю, а на контакт «В» закрепим плюсовую клемму.
  2. При включенном зажигании тестер будет выдавать 12 вольт, иначе это будет означать, что разряжается аккумуляторная батарея или произошел обрыв в цепи питания.
  3. Еще одной причиной может стать неисправность блока управления, что сразу подтверждается бортовым компьютером.

Обратите внимание! Чтобы определить, не исчезла ли чувствительность, нужно бросить плюсовой контакт на выход «А», а отрицательный – на «С». Если напряжение между 2-я контактами равняется 0,45 В, значит, в цепи порядок. В противном случае, существуют неисправности в цепи питания.

В противном случае, существуют неисправности в цепи питания.

Для того, чтобы точно проверить свой датчик кислорода (см. фото), понадобится обогащение или обеднение топливной смеси с одновременными замерами его показателей. В любом случае, эксплуатация датчика не должна превышать 100 000 километров, после чего его следует менять в любом случае, поскольку это будет связано с лишними затратами на горючее.

  • Если компьютер указывает на следующую ошибку, как «низкий уровень сигнала», это будет значить, что смесь слишком богатая.
  • Если уровень сигнала высокий, значит смесь чересчур обедненная.

Обратите внимание! Этими ошибками фиксируется состав горючей смеси, но не исправность самого кислородного датчика. Анализируйте, есть ли подсосы воздуха и замеряйте давление топлива, но только потом смотреть на сам датчик.

Порядок действий по замене

Инструкция по замене регулятора не покажется чересчур сложной, особенно если вы воспользуетесь нижеприведенными советами:

  • необходимо поставить машину на яму и снять защиту двигателя;
  • отключаем датчик кислорода, как описывалось выше, с разъединением разъемов;
  • снимаем датчик гаечным ключом на «22».

Совет: если датчик слишком прикипел – побрызгайте из флакона WD-40. Можно нагреть датчик и открутить в нагретом виде. Могут помочь легкие постукивания молотком.

Датчик ставится в обратном порядке (см. видео). После закручивания подсоединяется разъем. На патрубок системы охлаждения датчик пристегивается хомутом, после чего можно ставить защиту.

При помощи регулятора холостого хода происходит автоматическая регулировка и стабильность поддержания оборотов двигателя во время остановки машины. В основе его шаговый электромоторчик, оснащенный конусной иглой. Устанавливают его сверху корпуса дроссельного узла, поблизости от датчика дросселя. Крепится при помощи пары винтов.

Как только вы запускаете зажигание, происходит выдвижение штока, и он упирается в калибровочный раструб дроссельного патрубка. Тот алгоритм, что заложен в работу датчика, рассчитан на возврат клапана в исходное состояние.

Электропроводка ВАЗ 2114 работает таким образом, что прогретый двигатель означает расположение регулятора на отметке в диапазоне 30-50 шагов. Исходя из места нахождения штока, будет меняться и объем воздуха, который поступает сквозь калибровочное отверстие.

Как только шаг будет уменьшаться, то шток будет втягиваться. Отдельный ход может составлять до 250 шагов. Если понадобилась замена датчика, и вы приобретаете новый, то не забывайте измерить расстояние между фланцем и головкой штока, которое должно равняться 23-м миллиметрам.

Защита электросетей автомобиля

Для обеспечения защиты электронных компонентов автомобиля ВАЗ 2115 «Самара» используются предохранительные вставки ножевой формы. Устройства располагаются в монтажном блоке, установленном в коробе воздухозаборника в моторном отсеке. Модуль закрыт сверху пластиковой крышкой, зафиксированной двумя защелками.

Расположение предохранителей в блоке 2114-3722010-60

Назначение предохранителей приведено в таблице.

Номер на схеме Номинал, А Защищаемые устройства
П-01 10,0 (с 2011 года — 20А)
  • цепи заднего противотуманного фонаря, включая контрольный индикатор на комбинации приборов;
  • пусковые элементы электродвигателей очистителей фар головного света (опция);
  • электромотор привода насоса омывателя фар (устанавливается с очистителем).
П-02 10,0
  • указатели направления поворота и реле управления поворотниками (только для режима аварийной сигнализации);
  • контрольная лампа работы «аварийки», установленная в кнопке.
П-03 7,5 (на части машин — 10,0)
  • плафон подсветки салона (в центре панели потолка);
  • лампы индивидуального освещения (в районе салонного зеркала) и замка зажигания;
  • система подсветки багажного отсека;
  • индикатор Check Engine и бортовой компьютер (при отсутствии — часы);
  • сигнальные лампы торможения (включая дополнительный сигнал);
  • система проверки целостности ламп (на машинах после 2007 года).
П-04 20,0
  • разъем для подключения дополнительных устройств;
  • реле включения и нити обогрева поверхности заднего стекла.
П-05 20,0
  • клаксон вместе с реле управления;
  • электрический вентилятор, установленный на радиаторе системы охлаждения.
П-06 30,0
  • электрические двигатели стеклоподъемников в передних дверях;
  • блок управления и коммутации для электростекол.
П-07 30,0 (с 2011 года — 20А)
  • электрический вентилятор системы отопления и вентиляции;
  • привод насоса омывателя ветрового стекла;
  • электрические приводы для очистителя фар (опция, защита только в режиме работы);
  • прикуриватель;
  • плафон освещения перчаточного ящика;
  • обмотки реле управления обогревом заднего стекла (на ранних выпусках).
П-08 7,5 Противотуманная фара на правой стороне (опция)
П-09 7,5 Аналогично для левого борта
П-10 7,5
  • габаритные огни левой стороны автомобиля совместно с контрольным индикатором;
  • две лампы подсветки номерного знака (на задней части);
  • подсветка моторного отсека;
  • переключатель и цепи системы подсветки комбинации приборов и органов управления.
П-11 7,5 Габаритное освещение в правых фонарях спереди и сзади
П-12 7,5 Ближний свет в правой фаре
П-13 7,5 Аналогично для левой стороны
П-14 7,5 Нить дальнего света в левой фаре и контрольный индикатор включения режима
П-15 7,5 Дальний свет правого борта
П-16 15,0
  • реле и указатели поворота (только в режиме указателя направления движения);
  • предупредительные огни движения задним ходом;
  • контрольное реле проверки целостности ламп;
  • бортовая система контроля;
  • комбинация приборов;
  • индикаторы аварийного давления масла, стояночного тормоза и падения уровня тормозной жидкости;
  • обмотки возбуждения генератора (при запуске силового агрегата);
  • контрольная лампа отсутствия зарядки аккумулятора;
  • питание бортового компьютера (в случае отсутствия — электронных часов).
П-17-20 резерв Могут устанавливаться предохранители любого номинала, используются для замены сгоревших вставок

Расположение элементов и внешний вид коммутационных коробок отличается в зависимости от года выпуска автомобиля ВАЗ 2115. Встречаются машины с блоками 2114-3722010-60 и 2114-3722010-18.

На машинах с инжекторным двигателем имеется дополнительный блок, расположенный в ногах переднего пассажира. Коробка рассчитана на три реле и три предохранителя (на 15А), сверху закрыта пластиковым щитком. Крышка закреплена двумя саморезами.

Перечень электро-компонентов в салонном блоке:

  • контроллер включения топливного насоса;
  • главное реле управления ЭСУД;
  • контактная группа вентилятора системы охлаждения;
  • плавкая вставка для цепи питания электродвигателя насоса подачи бензина и форсунок впрыска (установлен сверху);
  • защита проводки датчиков, вентилятора системы охлаждения и клапана продувки адсорбера (средняя позиция);
  • предохранитель для контроллера системы впрыска и зажигания (самый нижний).

Общий вид салонной колодки реле и предохранителей

На части машин ВАЗ 2115 имеются дополнительные предохранители, находящиеся непосредственно в жгутах проводки:

  • для защиты противотуманного фонаря на задней части машины (на 8А);
  • для безопасной работы штатного обогрева передних сидений (на 16А);
  • для питания моторедукторов центрального замка (на 16А).

Немного теории

Характеристика Пояснение
Расположение Располагается датчик в радиаторе печки. Определить, что перед вами именно он, не сложно, поскольку в радиаторе это единственный элемент, к которому подключены провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепежа.
Температура срабатывания Датчики могут иметь разные температурные пределы. Но для ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового измерителя, ориентируйтесь на тот, который вышел из строя, либо приобретайте с показателя включения и выключения 102 и 87 градусов соответственно
Принцип действия Внутри датчика имеется специальная контактная группа. При нагреве ОЖ в радиаторе эта группа греется и расширяется. Когда расширение доходит до определенного предела, происходит замыкание контактов, они передают сигнал на проводку и вентилятор включается

Модификации ВАЗ 2115

На выбор потребителя предлагается несколько вариаций автомобиля. Модели комплектуются разными двигателями, отчего зависит их стоимость на рынке.

Схема ВАЗ 2115 также может иметь изменения в расположении и наличии того или иного электрооборудования, в зависимости от модификации мотора:

  1. Карбюраторный ДВС объемом 1.5 л. Такие модели маркируются цифрами 2115-01.
  2. Полуторалитровый двигатель, оснащенный системой распределительного впрыска бензина. Такие модели оборудуются системами электронного управления, они маркируются как 2115-20.

Схема предохранительного блока с обозначением элементов

Электрооборудование автомобиля

Теперь предлагаем ознакомиться с описанием электрооборудования машины. Схема электропроводки ВАЗ, вне зависимости от того, каким двигателем авто комплектуется, является однопроводной. Это значит, что минусовой вывод от потребителей энергии и источников всегда подключается к кузову авто.

Поскольку различия между карбюраторными силовыми агрегатами, а также инжекторами все же имеются, есть отличия и в схеме электропроводки ВАЗ 2115:

  1. На инжекторных модификациях все колодки и жгуты имеют чуть больший размер. Все потому, что система оборудуется дополнительными контроллерами, регуляторами и другим оборудованием, требующим подключения к блоку управления.
  2. Схема проводки, в частности, отдельных электроцепей, также отличается.
  3. Помимо этого, конструкторы ВАЗ внесли изменения и в схему прокладки проводки.

Защита электросетей машины

Вся проводка ВАЗ 2115 для нормальной работы должна быть защищена от скачков напряжения, для этого в системе используются предохранительные элементы

Цены на такие устройства в автомагазинах минимальные, однако их важность отрицать нельзя, поскольку они во многом влияют на работоспособность электрооборудования. Соответственно, предохранители всегда должны быть рабочими

Эти элементы не могут защитить только несколько узлов:

  • систему зажигания;
  • аккумулятор транспортного средства;
  • схему питания генераторного, а также стартерного узлов (автор видео — канал Домашний автомастер. Ремонт автомобилей).

Все предохранительные элементы устанавливаются в специальном монтажном блоке, который расположен в подкапотном пространстве. Стартерный узел, системы очистки лобового стекла, фары — эти компоненты подключаются напрямую через реле. Реле, кстати, также монтируются в предохранительном блоке.

В соответствии со схемой блока, приборы и оборудование транспортного средства защищаются следующими компонентами:

  • от F1 до F20 — предохранители, которые защищают цепи основных потребителей, их подробная расшифровка приведена на обратной крышке монтажного блока;
  • К1 — используется для защиты электроцепи омывателя оптики;
  • К2 — аварийная сигналка, поворотные огни;
  • К3 — защищает от перенапряжения цепь системы стеклоочистки, в частности, щеток;
  • К4 — защита цепи фар, а именно, источников освещения — это могут быть лампы накала, светодиодные элементы, ксенон;
  • К5 — такое реле устанавливается на автомобили, оборудованные электростеклоподъемниками, как вы понимаете, оно обеспечивает их функциональность;
  • К6 — клаксон, гудок рулевого колеса;
  • К7 — элемент защиты механизма обогрева заднего стекла;
  • К8 — реле цепи оптики, в частности, дальнего света;
  • К9 — ближний свет.

Если автомобиль также оснащен противотуманными фонарями в задней оптике, то этот тип фар защищается по отдельной цепи, без блока предохранителей. Реле или предохранительный элемент монтируется в салоне автомобиля, как правило, под приборной панелью, под рулем (автор видео о демонтаже и распайке предохранительного блока — канал Домашний автомастер. Ремонт автомобилей).
