Буквенное обозначение предохранителя на схеме

Содержание

Блок предохранителей в салоне

Несмотря на отсутствие различий между монтажными блоками «семёрок» с карбюраторным и инжекторным мотором, в оснащении последних используется дополнительный блок, который установлен в салоне под бардачком. Блок состоит из колодок с реле и предохранителей:

  • главное реле;
  • реле топливного насоса;
  • реле вентилятора.

Предохранители предназначены для защиты:

  • главного реле;
  • электрического бензонасоса;
  • электронного блока управления двигателем.

Как снять БП

Для замены коммутирующих приборов и предохранителей системы управления силовым агрегатом, необходимо снять кронштейн, на котором они закреплены. Для этого выполняем следующие действия:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.

Ознакомившись с назначением блока предохранителей на ВАЗ 2107 и пошаговыми инструкциями по его демонтажу и ремонту, отыскать и устранить неисправность не составит особых проблем даже для начинающих автовладельцев

Важно следить за состоянием предохранителей и своевременно производить замену вышедших из строя элементов на детали такого же номинала, что избавит от необходимости более серьёзного ремонта

Принцип работы и назначение плавких предохранителей

Внутри вставки предохранителя находится проводник из чистого металла (меди, цинка и пр.) или сплава (стали).

Защита цепей основана на физическом свойстве металлов нагреваться при прохождении тока.

Многие сплавы обладают и положительным коэффициентом термического сопротивления. Его эффект заключается в следующем:

  • когда ток ниже номинального значения, предусмотренного для проводника, металл равномерно нагревается, успевая рассеивать тепло, и не перегревается;
  • слишком большая сила тока приводит к сильному нагреву, а повышение температуры металла вызывает увеличение его сопротивления;
  • из-за возросшего сопротивления проводник нагревается еще интенсивнее, а при превышении температуры плавления разрушается.

На этом свойстве основана плавка вставки, помещенной в электрический предохранитель. В зависимости от сферы применения форма и сечение проводника могут быть разными: от тонкой проволоки в бытовых и автомобильных приборах до толстых пластин, рассчитанных на силу тока в несколько тысяч ампер (А).

Компактная деталь защищает электрическую цепь от перегрузки и короткого замыкания. При превышении допустимого для сети (т. е. номинального) тока происходит разрушение вставки и разрыв цепи. Восстановить ее работу можно только после замены элемента. Когда есть дефект в подключенном оборудовании, предохранители сгорают сразу после включения неисправного прибора, позволяя определить причину. Если в сети произошло короткое замыкание, защитное устройство срабатывает так же.

Как работает автомобильный предохранитель?

Предохранители – крайне важные атрибуты любого автомобиля, которые предназначены для спасения его от пожара. Как работают эти маленькие экстремальные защитники?

Предохранители большинства автомобилей состоят из двух частей – корпуса и плавкой вставки. Существует две наиболее распространенные конструкции – пальчиковая и флажковая. Представителей первой группы знает каждый владелец ВАЗовской «классики». Пластмассовые или керамические столбики, с надетой поверх концов металлической полоской, широко использовались Тольяттинским авто до модели «21099».

Флажковые предохранители отличаются более современным видом и значительно большей надежностью. В этой конструкции плавкая вставка спрятана внутри пластикового корпуса и защищена от сползаний, надломов и прочих недостатков классических пальчиковых предохранителей.

Любой предохранитель используется для защиты от возгорания проводки, которое может произойти при возникновении короткого замыкания. Во время этого физического явления в соответствующей электрической цепи начинает протекать очень большой ток, который приводит к колоссальному разогреву проводов. Буквально за пять-семь секунд провода разогреваются до оранжевого свечения, а дальше начинается плавление изоляции и открытое горение. Такая ситуация уже через 20 секунд переходит в полноценный пожар, который способен уничтожить весь автомобиль.

Чтобы этого не произошло, практически все электрические линии машины снабжены предохранителями. Плавкая вставка каждого из них рассчитана на определенный ток, который считается нормальным в соответствующей цепи. Если ток, проходящий через предохранитель, начинается существенно превышать расчетное значение, вставка разрывается и цепь размыкается. При этом отключаются все потребители, подключенные к ней. Таким образом, предохранитель не дает разогреться проводам и возникнуть пожару.

Восстановить разорванную плавкую вставку невозможно, а кустарные методы опасны. Как правило, если предохранитель сгорел, то в автомобиле имеется короткое замыкание. Если вставить вместо предохранителя, например, 5-ти рублевую монету (частый прием на «Классике» и «Газелях»), то пожар практически обеспечен, чему есть немало примеров. Гораздо правильней купить новый предохранитель и узнать, как найти короткое замыкание в автомобиле.

Принцип работы предохранителя на видеоролике

При прохождении электрического тока меньше предельно допустимого, калиброванная проволока, соединяющая контакты предохранителя, нагревается до температуры около 70˚С. В случае превышения тока номинала предохранителя, проволока начинает нагреваться сильнее и при достижении температуры плавления металла, из которого она сделана – расплавляется, электрическая цепь разрывается, и течение тока прекращается.

Поэтому предохранитель и назвали плавким или плавкой вставкой. Видеоролик представлен в замедленном виде, для того, чтобы было хорошо видно, как происходит перегорание провода в предохранителе. В реальных условиях провод в предохранителе перегорает практически мгновенно.

Всего просмотров: 192262

Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения 220 В, трехфазная сеть на 380 В.

То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите 380 В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу – при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.

Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества.

Многие думают, что предохранитель ремонту не подлежит. Но это не совсем так. В экстренной ситуации, когда под рукой нет запасного и, например, из-за отказавшегося работать авто в пути или усилителя, и срывается музыкальное сопровождение школьного бала или свадьбы, а все магазины уже закрыты, выбирать не приходится.

При грамотном подходе можно с успехом восстановить для временного использования до замены новым перегоревший предохранитель, сохранив его защитные функции. Зачастую такие проблемы решают банальным замыканием контактов держателя предохранителя любой попавшейся проволокой, а еще хуже, просто вставляют вместо предохранителя гвоздь или кусок толстой проволоки. Такое решение может окончательно все испортить и способствует возникновению пожара.

Самодельный предохранитель


В электронном устройстве вышел из строя плавкий предохранитель. Понятно, что нужно разобраться в причинах перегорания предохранителя и устранить их. Допустим, Вы это сделали, нужно включать устройство для проверки, а целого предохранителя нет. Материал статьи в сокращенной форме продублирован на видео:

Плавкий предохранитель можно заменить кусочком провода, диаметр которого зависит от величины допустимого тока. Поэтому без особого риска можно заменить перегоревший предохранитель медным проводом, вставленным и запаянным в старый корпус предохранителя.

Для определения диаметра медного провода используют формулу:

Ремонт трубчатого предохранителя, выбор диаметра проволоки

В современных электроприборах повсюду встречаются предохранители, или если говорить «по научному» — плавкие вставки. Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры. Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами. Номинальный ток определяется сечением проволоки внутри предохранителя. Хотя в более дорогих устройствах уже можно встретить и самовосстанавливающиеся электрические предохранители, большинство приборов по-прежнему оснащены обычными предохранителями.

Где находится реле бензонасоса форд фокус 3, инструкции ремонта, видео

Категория: Сделать авто самому

Характеристики автомобиля: Габариты авто следующие, длина — 3850, ширина — 1100, высота — 1768 мм. Колесная база составляет 2301 мм. Дорожный просвет 203 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 70 мм, ход поршня – 75 мм. Коленвал двигателя и разгоняется до 2000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 3000 оборотов в минуту.

Выложил админ: по просьбе Шалома

Показов: 2301

Cмотрите ВИДЕО про где находится реле бензонасоса форд фокус 3.

Отзыв автовладельца по имени Онисим:1)Хэтчбек – удобный и вместительный. A если зад сложить, влезает стиральная машина Bosch…2)Lancer – запчастей хоть залейся, обслуживание грошовое, машину любой механик наизусть знает. Недавно уроды какие-то стекло правое переднее разбили, так новое, причем не китай, стоило 3 000.3)1.8 л – в разгон берет резво, всегда есть возможность нырнуть в разрыв. Жрет для такого объема не очень много, 10 в городе 7 на трассе4)Дизайн – отличный. Снаружи машина выглядит на все 100%. Многие ругают интерьер, но по мне – вполне нормально, не люблю навороты. Единственно, отсутствие цифрового спидометра огорчает5)Эластичный движок, рабочий диапазон оборотов очень большойАпдейт – на самом деле, низы движок не очень любит. Резкая зависимость тяги от оборотов. A сверху тянет чуть ли не до отсечки, не скисает.6)Кондей ядреный включил на полный, можно замерзнуть.7)Куча места для ног. Я даже не на полную кресло отодвигаю.

Оригинальное название: Kur yra reles бензонасоса ford focus 3

Дата выхода: 24. 09. 2020 года

Продолжительность: 2:29

Качество: HD DVDRip

Смех в теме: Что такое разница в возрасте? Это когда муж рассказывает, что любил в детстве смотреть диафильмы, а жена спрашивает, что это такое.

Согласование с вышестоящими защитами.

Предположим наша ТП питается от вышестоящей РП 6 кВ через фидер 1 (см. Рис. 2). На фидере 1 установлена защита с независимой характеристикой.

Рис. 2

Ориентировочные уставки защиты фидера 1:

Так как фидер питает одну ТП, то максимальный рабочий ток фидера можно принять равным максимальному рабочему току трансформатора.



Помним, что такая же уставка МТЗ будет у вводного автомата 0,4 кВ потому, что она тоже отстраивается от максимального рабочего тока трансформатора. Для согласования чувствительности защит примем ток защиты фидера на 10% больше.

Стандартное время МТЗ защиты фидера на городских ТП примерно 1 с.

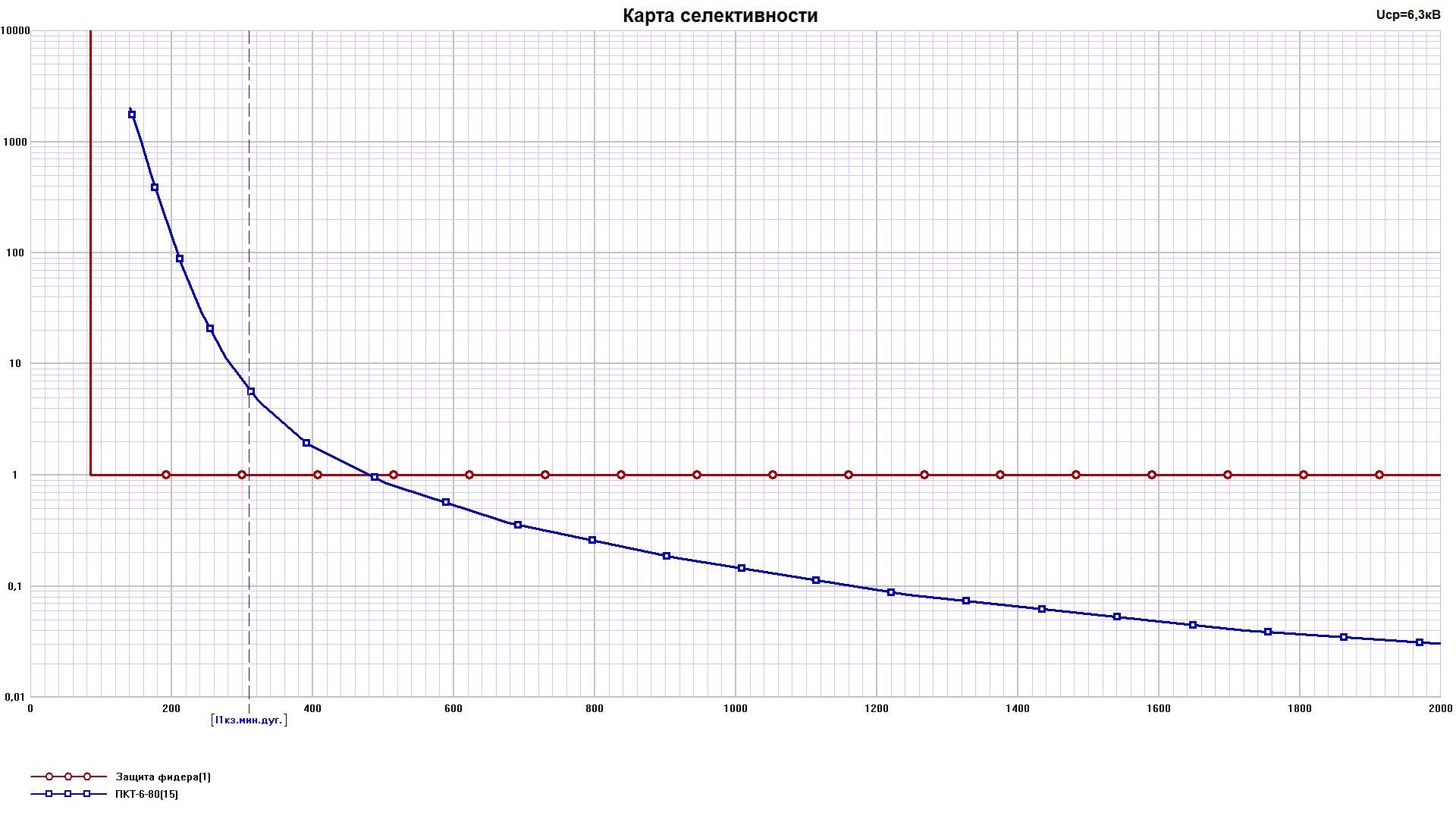

Теперь, используя Гридис-КС, построим карту селективности защиты фидера и нашего предохранителя

Рис. 3

Как видно из карты защитные кривые пересекаются, причем при минимальных токах КЗ на стороне 0,4 кВ защита фидера будет работать быстрее, неселективно отключая ТП. Изменить эту ситуацию не получится потому, что для этого нужно двигать кривую защиты фидера «вверх и вправо». Вверх нельзя потому, что там уже стоит защита СВ 6 кВ РП со своими выдержками времени, и их менять нельзя. А вправо не получится потому, что мы перестанем резервировать КЗ за трансформатором (минимальный Кч.рез.=1,2)

Если даже попытаться подобрать зависимую характеристику на фидере, то придется многим пожертвовать. Например, защитой от перегрузки фидера. Она просто исчезнет из-за увеличения начального тока характеристики.

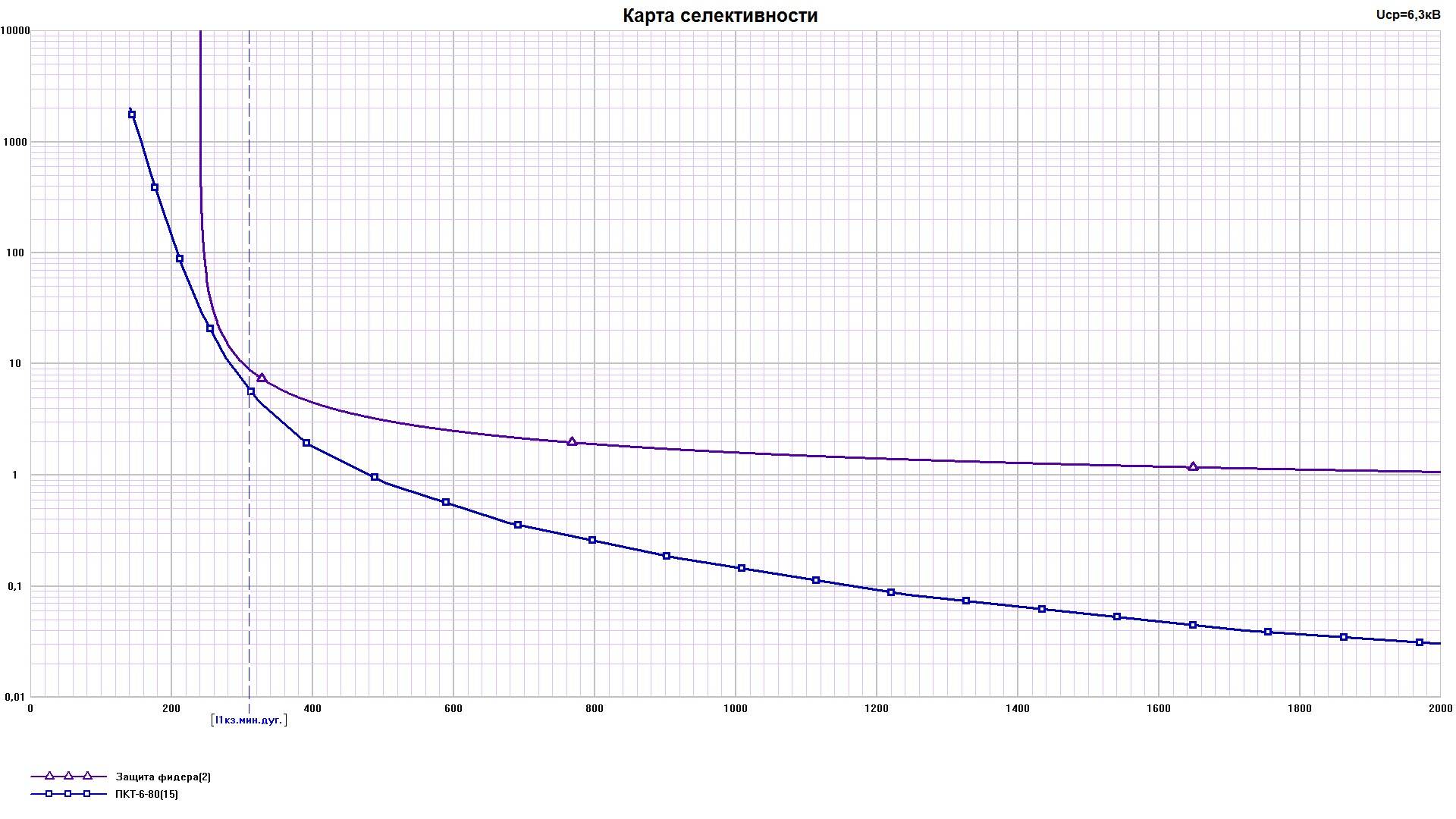

Рис. 4

Например, на Рис. 4 подобрана нормально инверсная характеристика с начальным током 240 А, вместо 85,1 А, иначе полной селективности добиться сложно. Можно конечно попробовать подобрать другой наклон и начальный ток кривой, но из графика видно, что оптимально все равно не получиться.

Есть и еще одна проблема. Как только вы примете на фидере зависимую характеристику защиты, то она перестанет согласовываться с независимой характеристикой СВ и ввода РП.

В итоге получаем, что при использовании предохранителя 6 кВ на практике невозможно добиться полной селективности с вышестоящими защитами. Это тоже не очень хорошо

Принцип работы и назначение плавких предохранителей

Внутри вставки предохранителя находится проводник из чистого металла ( меди, цинка и пр.) или сплава ( стали). Защита цепей основана на физическом свойстве металлов нагреваться при прохождении тока. Многие сплавы обладают и положительным коэффициентом термического сопротивления. Его эффект заключается в следующем:

  • когда ток ниже номинального значения, предусмотренного для проводника, металл равномерно нагревается, успевая рассеивать тепло, и не перегревается;
  • большая сила тока приведёт к нагреву проводника, при этом, рассчитанный на определённое значение силы тока предохранитель, разрушится.

На этом свойстве основана расплавление тонкой проволочины, помещенной в электрический предохранитель. В зависимости от сферы применения форма и сечение проводника могут быть разными: от тонкой проволоки в бытовых и автомобильных приборах до толстых пластин, рассчитанных на силу тока в несколько тысяч ампер (А).

Компактная деталь защищает электрическую цепь от перегрузки и короткого замыкания. При превышении допустимого для сети ( т. е. номинального) тока происходит разрушение вставки и разрыв цепи. Восстановить её работу можно только после замены элемента. Когда есть дефект в подключенном оборудовании, предохранители сгорают сразу после включения неисправного прибора, позволяя сохранить целостность прибора и указать на наличие проблемы. Если в сети произошло короткое замыкание, защитное устройство срабатывает так же.

Устройство плавкого предохранителя

В состав входит корпус или патрон, обладающий электроизоляционными свойствами, и сама плавкая вставка. Ее концы соединяются с клеммами, которые последовательно включают предохранитель в электрическую цепь, совместно с защищаемым устройством или электрической линией. Материал плавкой вставки выбирается с таким расчетом, чтобы он мог расплавиться раньше, чем температурный показатель проводов выйдет на опасный уровень, либо потребитель в результате перегрузки выйдет из строя.

Исходя из конструктивных особенностей, плавкие предохранители могут быть патронными, пластинчатыми, пробочными и трубочными. Расчетная сила тока, которую способна выдержать плавкая вставка, указывается на корпусе устройства.

Довольно простая конструкция у низковольтных предохранителей. Под воздействием высокого тока плавкая вставка или токопроводящий элемент подвергается сильному нагреву, после чего при достижении определенной температуры плавится в дугогасящей среде и испаряется, разрывая защищаемую цепь. Именно так работает плавкий предохранитель в электрической цепи.

Для того чтобы горячие газы и жидкий металл не попадали в окружающую среду применяется керамический изолятор, он же корпус устройства, устойчивый к воздействию высоких температур и значительного внутреннего давления. Защитные крышки, расположенные по краям предохранителя, оборудованы специальными планками под унифицированные рукоятки, захватывающие плавкие вставки при замене негодных элементов. С помощью защитных крышек и керамического корпуса создается взрывонепроницаемая оболочка, ограничивающая коммутационную электрическую дугу.

Песок, заполняющий внутреннее пространство, ограничивает силу тока. Материал выбирается с определенными размерами кристаллов, после чего он уплотняется надлежащим образом. Как правило предохранители заполняются кварцевым кристаллическим песком, имеющим высокую химическую и минералогическую чистоту. Соединение плавкой вставки с основанием-держателем осуществляется механическим способом, при помощи контактных ножей. Для их изготовления используется медь или медные сплавы, покрытые оловом или серебром.

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

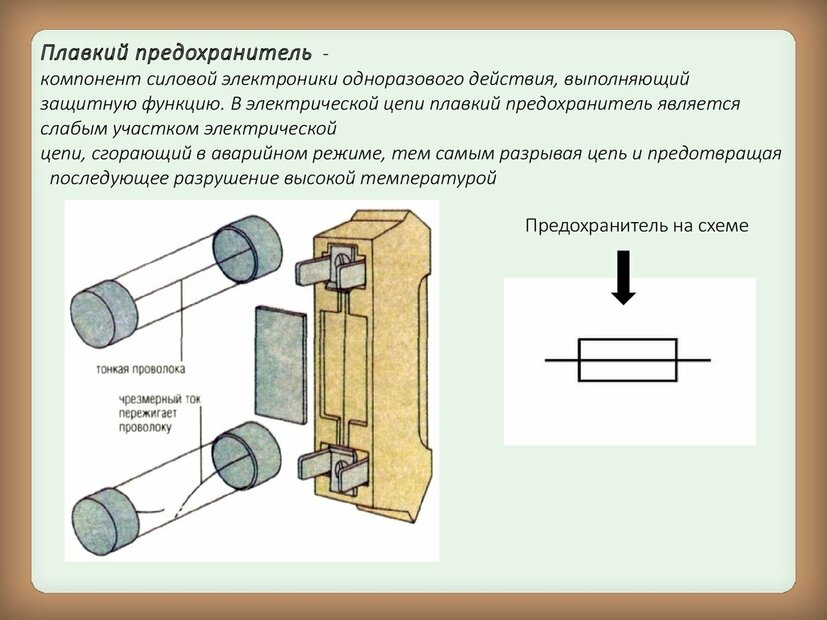

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

  • I – патрон;
  • 2 – плавкая пластина;
  • 3 – шарики из олова;
  • 4 – плавкая вставка;
  • 5 – кварцевый песок;
  • 6 – пружина;
  • 7 – текстолитовая шайба;
  • 8 – спусковой механизм указателя срабатывания;
  • 9 – колпачок;
  • 10 – ободок колпачка;
  • 11 – указатель срабатывания;
  • 12 – асбоцементная прокладка;
  • 13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

  • наполненные с маркировкой ПН-2; ППН, НПН и т. п.;
  • ненаполненные (ПР-2).

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после её исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

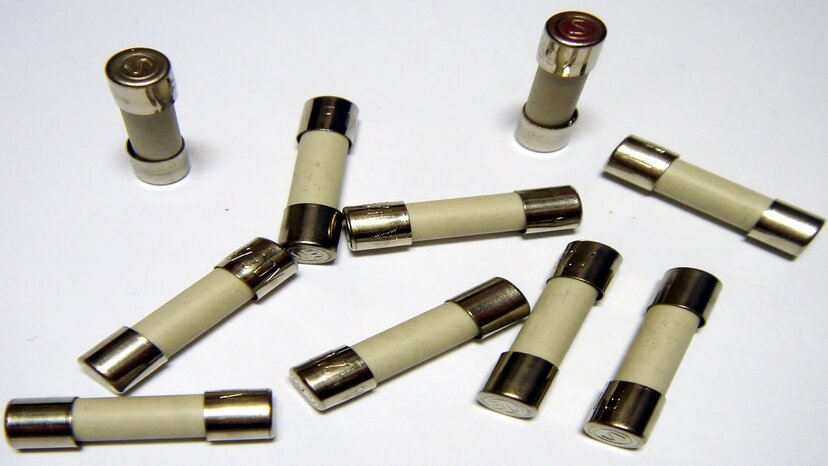

  1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
  2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
  3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.
  4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
  5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
  6. Кварцевые, с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
  7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.
