Маркировка диодов и схема обозначений

Содержание

Маркировка светодиодов

Буквенное обозначение светодиода на схеме (маркировка) несет всю информацию о характеристиках конкретного полупроводникового прибора. Маркировка содержит довольно много символов, поэтому ее не ставят на корпус прибора, а приводят в схеме либо на упаковке не распаянных элементов. Светодиоды в лентах идут бухтами в катушках, на которых проставлены маркировочные символы. Символьная кодировка отражает:

  • Серию продукции.
  • Цвет излучения светодиода. Современные светоизлучающие диоды бывают белого, зеленого, красного, синего, оранжевого, желтого цветов.
  • Качество цветового потока. Например, светодиод для освещения в доме или на улице, индикации приборов, подсветки, для матриц изображения.
  • Тип линзы. Бывают рассеивающие свет приборы и узконаправленного излучения с куполообразными, прозрачными и матовыми линзами.
  • Мощность светового потока.
  • Потребляемая мощность электроэнергии.
  • Код идентификации производителя. Не имеет практической нагрузки.
  • Символы резерва. Производители оставляют их для возможной модификации элементов.

Не существует определенного стандарта в маркировке светодиодов, поэтому каждый производитель имеет свою собственную кодировку. Запомнить ее невозможно, но серьезных производителей этого товара на рынке не так уж много. Среди них можно выделить такие фирмы, как Philips, Cree и Samsung.

Шаги

Метод 1 из 2:

Осмотр маркировки

  1. 1

    Изучите принцип работы диода. Диод состоит из полупроводников p- и n-типа. Полупроводник n-типа отвечает за отрицательную сторону диода и называется катодом. Полупроводник р-типа является положительной стороной диода и называется анодом.

    • Если положительная сторона источника напряжения соединена с положительной стороной диода (анодом), а отрицательная сторона соединена с отрицательной стороной (катодом), то диод будет проводить ток.
    • Если перевернуть диод обратной стороной, то он не будет пропускать электрический ток (до определенной величины).
  2. 2

    Узнайте, что означают условные обозначения. Диоды обозначаются на схеме символом (—▷|—), который показывает, как его следует устанавливать. Стрелка указывает на вертикальную полосу, из которой выходит линия.
    X
    Источник информации

    Стрелка указывает на положительную сторону диода, а вертикальная линия — на отрицательную. Проще запомнить так: положительная сторона перетекает в отрицательную, а стрелка указывает на направление потока.

  3. 3

    Найдите большую ленту. Если на диоде отсутствуют условные обозначения, найдите на диоде кольцо, ленту или линию. Возле отрицательной стороны (катода) большинства диодов обычно находится большая цветная лента, опоясывающая диод.

  4. 4

    Распознайте положительную сторону светодиода. LED — это светодиод, стороны которого легко различить по его ножкам. Длинная ножка будет положительным концом (анодом).
    X
    Источник информации

    Если ножки были обрезаны, осмотрите внешний корпус светодиода. Электрод, который находится ближе в плоскому краю, является отрицательным (катодом).

Метод 2 из 2:

С помощью мультиметра

  1. 1

    Настройте мультиметр на проверку диода.

    Диод можно проверить и без этого режима на мультиметре. Для этого установите ручку мультиметра в режим для измерения сопротивления (Ω).

    Для этого поверните ручку на условное обозначение диода (—▷|—). В этом режиме мультиметр пропустит через диод немного тока, что облегчит его проверку.

  2. 2

    Подсоедините мультиметр к диоду. Приставьте положительный щуп мультиметра к одному концу диода, а отрицательный — к другому. Показания отобразятся на экране мультиметра.
    X
    Источник информации

    • Если на мультиметре есть режим проверки диода и вы правильно подключили его щупы к диоду (положительный к положительному, отрицательный к отрицательному), то экран покажет наличие напряжения. В противном случае вы ничего не увидите.
    • Если на мультиметре нет режима для проверки диода и вы правильно подключили его щупы к диоду (положительный к положительному, отрицательный к отрицательному), то дисплей покажет низкое сопротивление. В противном случае на экране отобразится очень сильное сопротивление, которое может быть выражено символами «OL».
  3. 3

    Проверьте светодиод. LED — это светодиод. Поверните ручку на мультиметре в положение для проверки диода. Приставьте положительный щуп мультиметра к одному концу диода, а отрицательный — к другому. Если светодиод загорится, значит, положительный щуп касается положительного конца (анода), а отрицательный щуп — отрицательного (катода). Если светодиод не загорится, значит, щупы касаются противоположных концов.

Несколько способов проверки своими руками

В домашних условиях существует три основных способа проверки светодиодов. При минимальном знакомстве с разделом физики, который называется электротехника, все эти способы не должны оказаться чем-то трудным и невыполнимым.

  • Первый и самый распространённый – это проверка светодиодов мультиметром. Если, конечно, он есть в наличии, и вы умеете им пользоваться.
  • Так же можно убедиться в исправности светодиода, подав на него напряжения с батарейки типа «Крона», или нескольких пальчиковых батареек, подключённых параллельно.
  • Третий доступный способ – использовать для проверки светодиодов, как источник тока старые зарядные устройства для мобильных телефонов. Здесь, впрочем, как и во втором случае, придётся немного поработать руками. Зачистить провода, предварительно отрезав штекер подключения к телефону и оголёнными жилками прикоснуться к аноду и катоду. Если светодиод загорелся, значит, он исправен. Не бойтесь перепутать минус и плюс – светодиод не сожжёте.

Проверка при помощи мультиметра № 1

Прозвонка мультиметром Большинство людей очень редко, или даже никогда, не используют дома такой прибор, как мультиметр. А вот те, кто хорошо знаком с электричеством, без тестера ощущают себя, как без рук. Все возможности этой умной штуки мы здесь рассматривать не станем, а вот как при его помощи установить исправность светодиода стоит рассказать.

Не все мультиметры одинаковы. Для выполнения вышеозначенной задачи понадобиться прибор, в котором есть функция «прозвонки», специально предназначенная для проверки светодиодов тестером.

Итак: устанавливаем прибор в режим «прозвонки». Красным щупом касаемся анода, а чёрным катода. Если всё проделано правильно и светодиод исправен он загорится. Если на нём нет обозначений, где анод, а где катод, ничего не произойдёт. В этом случае следует поменять местами щупы и если и в этом случае светодиод не подаёт признаков жизни, значит, он перегорел.

И последний секрет проверки светодиода мультиметром. Рекомендуется приглушить общее освещение, иначе можно просто не заметить, что он светится. В любом случае показатели прибора будут отличными от единицы, если, конечно, светодиод исправен.

Проверка при помощи мультиметра № 2

Подавляющее большинство современных мультиметров оснащены блоком PNP, которым тоже можно воспользоваться для проверки работоспособности светодиодов. Мощности прибора вполне должно хватить для того, чтобы визуально убедиться в исправности. Для этого нужно только подключить анод в специальное отверстие, обозначенное буквой Е, а катод в отверстие, обозначенное буквой С. При любом режиме мультиметра исправный светодиод загорится.

Этот способ годится только для отдельных светодиодов, которые предварительно придётся выпаять из общего прибора.

Проверка светодиодов, не выпаивая

Проверка мультиметром без выпаивания

Здесь придётся несколько модернизировать щупы мультиметра. На противоположные концы проводов необходимо припаять недлинные кусочки стальной скрепки, предварительно изолировав их друг от друга. Вставить это усовершенствование в соответствующие отверстия на блоке PNP, а самим щупами прикоснуться к аноду и катоду проверяемого светодиода.

Как альтернативный источник тока, при отсутствии в доме мультиметра, можно использовать всё те же пальчиковые батарейки или «крону». Это будет даже удобнее и быстрее, так как не придётся модернизировать щупы. На противоположный конец можно просто надеть специальные зажимы «крокодильчики» и просто подсоединить их к «плюсу» и «минусу» на этом импровизированном источнике.

Интересные факты.

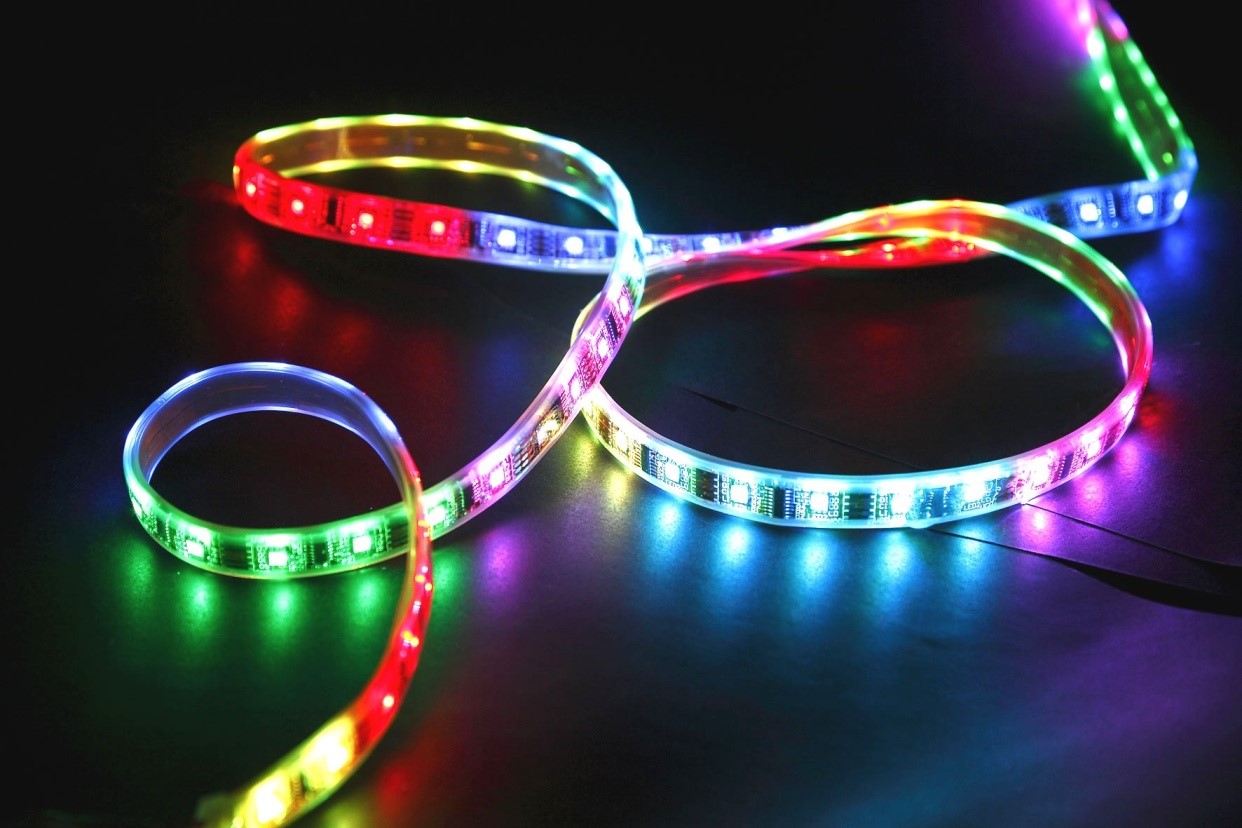

Светодиодная лента.

Получение белого цвета. Есть три варианта. Первый – по технологии RGB. Включение всех трех цветов на 100% дает белый цвет. Во втором случае на линзу наносят три люминофора: голубой, красный и зеленый. Третий вариант заключается в нанесении красного и зеленого люминофора на оптическую систему голубого светодиода.

Работа при повышенных температурах. С ростом температуры в области p-n-перехода уменьшается яркость свечения. Причем у красных и желтых падение яркости больше, чем у синих и зеленых. Поэтому нужно использовать хороший теплоотвод и не допускать эксплуатации led при повышенных температурах.

Как готовят полупроводники? В основном по технологии металлоорганической эпитаксии в атмосфере особо чистых газов. Выращиваются пленки толщиной от ангстремов до микрон. Разные слои легируются примесями, которые дадут слою высокую концентрацию электронов или дырок, то есть сформируют n или p структуру полупроводника. Зачем пленки травят, создают контакты к n и p слоям и делят на чипы нужных размеров.

Чем хороша СОВ-технология? Тем, что кристаллы монтируются на металлическую подложку, которая одновременно выполняет функции радиатора. Таким образом получают отличный теплоотвод непосредственно от полупроводникового кристалла. Дополнительно можно получить разную форму светодиода, разную гибкость и и.п.

Маркировка диодов

Маркировка полупроводниковых диодов, рассчитанных на сравнительно небольшие токи (до 10 А) состоит из шести буквенных и цифровых элементов:

  • первый элемент обозначает исходный материал: К или 2 – кремний; Г или 1 – германий; А или 3 – арсенид галлия.
  • второй буквенный элемент обозначает тип прибора: Д – диоды выпрямительные; А – сверхвысокочастотные диоды; В – варикапы; И – туннельные диоды; С – стабилитроны; Л – светодиоды.
  • третий, четвертый, пятый элементы – цифры, характеризующие некоторые электрические параметры прибора, в частности мощность рассеяния.
  • шестой элемент – буква (от А до Я), обозначающая последовательность разработки.

Полупроводниковые диоды, рассчитанные на токи от 10 А до 2000 А и более часто называют силовыми неуправляемыми вентилями и маркируют буквой В (вентиль), после которой проставляется число, указывающее значение прямого номинального тока. В качестве силовых, в основном используют кремниевые диоды, которые делятся на группы, классы и подклассы.

Таблица маркировки диодов.

Вместо понятия напряжения пробоя Uпр. обычно используют понятие Uзаг.( напряжение загиба ВАХ), так как напряжение пробоя всегда чуть больше напряжения загиба. Напряжение загиба – это максимальное напряжение цепи, которое выдерживает вентиль не пробиваясь. Класс диода (вентиля) определяют по значению допустимого напряжения отношением. Допустимое напряжение – это максимальное напряжение цепи, в которую может быть поставлен данный вентиль. Т.е. для определения класса вентиля в значении допустимого напряжения мысленно убирают две последние цифры, тогда оставшееся число показывает класс вентиля. Класс вентиля показывает количество сотен Вольт допустимого напряжения.

Допустимое напряжение принимается для обычных диодов равным половине напряжения загиба, а для лавинных диодов 0.7 Uзаг. Пример. Если напряжение загиба обычного вентиля составляет 850 В, то допустимое напряжение – 425В, т.е. класс вентиля – 4. По назначению диоды разделяются на следующие:

  • выпрямительные диоды (как разновидность выпрямительных – силовые), которые предназначены для выпрямления переменного тока низкой частоты (рис. 8.3, а). В качестве выпрямительных диодов используют плоскостные диоды, допускающие большие выпрямительные токи;
  • высокочастотные диоды, предназначенные для выпрямления переменного тока в широком диапазоне частот, а также для детектирования. В качестве высокочастотных диодов применяют диоды точечной конструкции;
  • импульсные диоды, которые применяют в схемах генерирования и усиления импульсов микросекундного и наносекундного диапазонов;
  • туннельные диоды (рис. 8.3, в), применяемые в качестве усилителей и генераторов высокочастотных колебаний;
  • светодиоды (рис. 8.3, е), которые используют в качестве световой индикации наличия тока и которые имеют разные цвета свечения;
  • стабилитроны (рис. 8.3, б), предназначенные для стабилизации уровня напряжения при изменениях значения протекающего через них тока;
  • варикапы (рис. 8.3, г) – полупроводниковые диоды, емкость которых можно изменять в широких пределах;
  • фотодиоды (рис. 8.3, д), которые являются источниками тока, преобразующими световую энергию в электрическую, причем сила тока пропорциональна освещенности фотодиода.

Будет интересно Что такое SMD светодиоды

Первый элемент (цифра или буква) обозначает исходный полупроводниковый материал, второй (буква) — подкласс приборов, третий (цифра) — основные функциональные возможности прибора, четвертый — число, обозначающее порядковый номер разработки, пятый элемент — буква, условно определяющая классификацию (разбраковку по параметрам) приборов, изготовленных по единой технологии.

Схема выпрямления

Выпрямительные диоды присутствуют и в низковольтной части блока питания. Только схема включения состоит там не из 4-х диодов, а из двух. Внимательный читатель может спросить: «А почему это используются разные схемы включения? Нельзя ли применить диодный мост и в низковольтной части?» Можно, но это будет не лучшее решение. В случае диодного моста ток проходит через нагрузку и два последовательно включенных диода.

В случае использования диодов 1N5408 общее падение напряжения на них может составить величину 1,8 В. Это очень немного по сравнению с сетевым напряжением 220 В. А вот если такая схема будет применена в низковольтной части, то это падение будет весьма заметным по сравнению с напряжениями +3,3, +5 и +12 В. Применение схемы из двух диодов уменьшает потери вдвое, так как последовательно с нагрузкой включен один диод, а не два.

Выпрямительный диод.

К тому же, ток во вторичных цепях блока питания гораздо больше (в разы), чем в первичной. Следует отметить, для этой схемы трансформатор должен иметь две одинаковые обмотки, а не одну. Схема выпрямления из двух диодов использует оба полупериода переменного напряжения, также как и мостовая.

Если потенциал верхнего конца вторичной обмотки трансформатора положителен по отношению к нижнему, то ток протекает через клемму 1, диод VD1, клемму 3, нагрузку, клемму 4 и среднюю точку обмотки. Диод VD2 в это время заперт. Если потенциал нижнего конца вторичной обмотки положителен по отношению к верхнему, то ток протекает через клемму 2, диод VD2, клемму 3, нагрузку, клемму 4 и среднюю точку обмотки. Диод VD1 в это время заперт. Получается тот же пульсирующий ток, что и при мостовой схеме.

Виды диодов

Стабилитроны

Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.

а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:

На схемах триодные тиристоры выглядят вот таким образом:

Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Основные диоды Шоттки, которые встречаются в блоках питания

Шоттки TO-220 SBL2040CT 10A x 2 =20A 40V Vf=0.6V при 10AШоттки TO-247 S30D40 15A x 2 =30A 40V Vf=0.55V при 15AУльтрафаст TO-220 SF1004G 5A x 2 =10A 200V Vf=0.97V при 5AУльтрафаст TO-220 F16C20C 8A x 2 =16A 200V Vf=1.3V при 8AУльтрафаст SR504 5A 40V Vf=0.57Шоттки TO-247 40CPQ060 20A x 2 =40A 60V Vf=0.49V при 20AШоттки TO-247 STPS40L45C 20A x 2 =40A 45V Vf=0.49VУльтрафаст TO-247 SBL4040PT 20A x 2 =40A 45V Vf=0.58V при 20AШоттки TO-220 63CTQ100 30A x 2 =60A 100 Vf=0.69V при 30AШоттки TO-220 MBR2545CT 15A x 2 =30A 45V Vf=0.65V при 15AШоттки TO-247 S60D40 30A x 2 =60A 40-60V Vf=0.65V при 30AШоттки TO-247 30CPQ150 15A x 2 =30A 150V Vf=1V при 15AШоттки TO-220 MBRP3045N 15A x 2 =30A 45V Vf=0.65V при 15AШоттки TO-220 S20C60 10A x 2 =20A 30-60V Vf=0.55V при 10AШоттки TO-247 SBL3040PT 15A x 2 =30A 30-40V Vf=0.55V при 15AШоттки TO-247 SBL4040PT 20A x 2 =40A 30-40V Vf=0.58V при 20AУльтрафаст TO-220 U20C20C 10A x 2 =20A 50-200V Vf=0.97V при 10A

Существуют и современные отечественные диодные сборки на большой ток. Вот их маркировка и внутренняя схема:

Высоковольтные силовые диоды Шоттки с напряжением до 1200 В

Хотя более предпочтительным является применение диодов Шоттки в низковольтных мощных выпрямителях с выходными напряжениями в пару десятков вольт, на высоких частотах переключения.

Маркировка диода Код маркировки Кол-во диодов Обратное напр. Прямой ток Время рас. Емкость диода Корпус диода Характеристики сборки диодов Склад Заказ
BAT54C WW1 2 шоттки 30В 200мА 5 нс 10 пФ SOT23 BAT54CW 43 2 Шоттки 30В 200мА 5 нс 10 пФ SOT323 BAT54S WV4 2 шоттки 30В 200мА 5 нс 10 пФ SOT23 BAT54SW 44 2 Шоттки 30В 200мА 5нс 10 пФ SOT323

Купить

Упаковка:

Применение

Отличительные особенности и принцип работы диода Шоттки обусловливают его широкое применение в быту и в промышленности. Кроме блоков питания компьютера, его часто можно встретить в схемах:

  • бытовых электроприборов;
  • стабилизаторов напряжения;
  • во всем спектре радио- и телеаппаратуры;
  • в другой электронике.

Подобные элементы используются в современных батареях и транзисторах, работа которых обеспечивается сенечной энергией.

Такое универсальное использование элемента связано с способностью полупроводникового диода с эффектом Шоттки во много раз усиливать работоспособность любого прибора и увеличивать его эффективность. Обратное сопротивление электротока восстанавливается, за счет чего он сохраняется в электрической сети. Потери динамики напряжения минимизируются. Также диод Шоттки вбирает несколько видов излучений.

Диод с барьером Шоттки — неприхотливый и простой элемент, обеспечивающий бесперебойную работу множества современных приборов. Доступный, надежный, отличается широкой сферой применения благодаря особенностям в своей конструкции.

Диод Шоттки, принцип работы которого мы опишем сегодня, является очень удачным изобретением немецкого ученого Вальтера Шоттки. В его честь устройство и было названо, а встретить его можно при изучении самых разных электрических схем. Для тех, кто еще только начинает знакомиться с электроникой, будет полезным узнать о том, зачем его используют и где он чаще всего применяется.

Маркировка светодиодов

В идентификации светодиодов сложностей меньше. Каждый тип обладает характерными внешними отличительными признаками. Различают две категории:

  1. Цвет SMD-светодиода. В свою очередь, делят на группы по излучению: многоцветные диоды, нейтральный, теплый и холодный белый.
  2. Размер элемента. По аналогии с зарубежной кодировкой используют 4 цифры, которые обозначают размер в миллиметрах. 3014 – размер 3 х 1.4 мм.

Число перед типом светодиода означает количество на 1 метр ленты. Для устройств с длинными выводами, заключенными в пластмассовый или стеклянный корпус, применяют систему цветовых элементов, ознакомиться с которой можно в таблице.


Пример цветовой маркировки светодиодов

SMD-диоды

Цветовая температура светодиодных ламп

Особенность SMD-диодов, монтирующихся прямо на поверхность плат, – невозможность полноценной маркировки из-за небольших размеров. Отсюда – своеобразная система идентификации. Несколько способов различить такие диоды:

Обратить внимание на форму исполнения корпуса. У каждого типа есть характерный внешний вид, например, электролитические конденсаторы цилиндрические, керамические – в форме параллелепипеда.
Свериться с таблицей типоразмеров

Обычно это четыре цифры, которые обозначают габариты резистора в дюймах.

Для каждого типа корпуса и назначения предусмотрена своя система обозначений, что делает расшифровку неудобной.


SMD-диоды – маркировка отличается в зависимости от корпуса

Полярность SMD-диода

Малый размер также не позволяет разместить привычные различимые обозначения полярностей. При определении катода руководствуются следующим:

  • маркировка в виде цветных колец наносится на его сторону;
  • некоторые корпуса без цветовых символов имеют паз на стороне катода;
  • если на корпусе изображен треугольник, его вершина указывает на отрицательный полюс.

Это помогает избежать путаницы. Чаще всего во всех системах маркировки символы наносят на сторону катода, это справедливо и для SMD-элементов.

Вольтамперные характеристики (идеальная и реальная)

Зависимость тока в диодном элементе от подаваемого на полюсы напряжения определяется, прежде всего, тем материалом, из которого он изготавливается. Помимо этого, на форму ВАХ влияют некоторые параметра полупроводникового перехода.

Идеальная характеристика

Так, идеальный образец изделий этого класса должен располагать следующими показателями:

  • Сопротивление перехода в прямом включении изделия – ноль Ом;
  • Разница потенциалов, образующаяся вследствие тепловых колебаний энергоносителей, – не более 0,1 Вольта;
  • Дифференциальное сопротивление прямой ветви ВАХ должно превышать тот же показатель для обратной её части во много раз.

При соблюдении всех этих «идеальных» условий должен получиться график, приведенный на размещённом ниже рисунке.

ВАХ идеального диода

Особенности характеристик диодных изделий позволяют использовать их во многих отраслях электронной промышленности, включая лазерную индустрию, цифровую электронику и производство медицинского оборудования.

Реальная ВАХ

На практике параметры конкретных полупроводниковых элементов существенно отличаются от тех, что для удобства описания принимаются за идеальные. Большинство промышленных диодов не способно обеспечить повторение этих характеристик, что в практическом плане и не всегда требуется.

Реальная ВАХ полупроводникового диода выбранного типа указывает на то, что у него существуют значительные отклонения как по параметрам тока, так и по крутизне преобразования (по динамическому сопротивлению). Вследствие этого прибор типа «диод» способен выдерживать строго ограниченные нагрузки, которые, как правило, выражаются следующими его предельными показателями:

  • Максимальный прямой выпрямленный ток;
  • Ток обратной утечки;
  • Максимальное прямое и обратное напряжение;
  • Падение потенциала на p-n переходе (рабочий параметр);
  • Предельная рабочая частота обрабатываемого сигнала (в Герцах).

Относительно последнего параметра типового элемента необходимо отметить, что в соответствие с его значением все диоды делятся на низкочастотные (НЧ), среднечастотные (СЧ) и высокочастотные (ВЧ).

Обратите внимание! У самых высокочастотных образцов современных импульсных изделий этот показатель может доходить до сотен мегагерц. Для каждого отдельного образца изделия приведённые выше показатели принимают вполне конкретные значения, которые могут изменяться в очень широких пределах

Так, для выбранной модели полупроводника (КД202, например), они имеют следующий ряд чётко определённых значений:

Для каждого отдельного образца изделия приведённые выше показатели принимают вполне конкретные значения, которые могут изменяться в очень широких пределах. Так, для выбранной модели полупроводника (КД202, например), они имеют следующий ряд чётко определённых значений:

  • Iпр = 5 Ампер;
  • Iобр = 1000 микроампер;
  • Uпр = 0,5 Вольт;
  • Uобр = 50-600 Вольт (в зависимости от буквы, стоящей на конце обозначения);
  • F макс = 5 Килогерц.

Важно! При превышении предельных значений указанных показателей данный прибор со стопроцентной гарантией выходит из строя (такие параметры называются током и напряжением пробоя). В завершающей части обзора отметим, что по приведённым выше параметрам одни изделия могут существенно отличаться от других, что также относится и к конструкции их корпуса

Со всем многообразием существующих диодных приборов и их рабочими характеристиками можно ознакомиться в специальной технической литературе и в соответствующих справочниках

В завершающей части обзора отметим, что по приведённым выше параметрам одни изделия могут существенно отличаться от других, что также относится и к конструкции их корпуса. Со всем многообразием существующих диодных приборов и их рабочими характеристиками можно ознакомиться в специальной технической литературе и в соответствующих справочниках.

Диодный мост генератора

Диодный мост генератора в автомобилях выпрямляет переменное напряжение, которое поступает от обмоток статора генератора. То есть грубо говоря, без диодного моста получается трехфазный мини-генератор.

Диодный мост генератора ВАЗ 2110

В этой статье будем рассматривать диодный мост от генератора ВАЗ 2110.

Он сделан по схеме Ларионова с некоторым дополнением в виде 3 дополнительных диодов.

Проверка с помощью лампы накаливания

Этот способ считается самым простым, и все его могут применить, так как под рукой всегда найдется аккумулятор и лампа на 12 В. Иначе откуда у вас автомобильный генератор?)

Предварительно лучше запаять или прикрепить к лампе два провода, чтобы было проще производить проверку. Итак, собираем наш прибор для проверки диодного моста генератора из лампы и аккумулятора вот по такой схеме.

Далее, все что нам надо сделать – это просто проверить каждый диод. Итак, вспоминаем, что диод в одном направлении проводит электрический ток, а в другом нет. Получается, нам надо в каждый диод “тыкнуться” два раза, чтобы узнать исправен ли он. Так мы и сделаем.

Вместо аккумулятора у меня будет лабораторный блок питания на 12 Вольт, что в принципе не играет никакой роли. Мой “прибор” для проверки диодов выглядит вот так.

Красные крокодил – это плюс от аккумулятора, в моем случае – от блока питания, а черный – это минус.

Поехали! У нас имеется 9 диодов. Начнем, пожалуй, с больших диодов-таблеток, которые вмонтированы в металлические пластины. Цепляюсь одним выводом-крокодилом к пластине, на которой вмонтирован один конец диода

а другим выводом, который идет от лампы накаливания касаюсь другого вывода диода и вуаля! Лампа зажглась!

Теперь надо обязательно поменять выводы наших проводов с самопального прибора местами и снова повторить это действие.

Как вы видите, наша лампа не горит, и это замечательно! Потому что мы сейчас только что убедились в том, что наш диод абсолютно здоров и готов выполнять свою задачу на 100%.

Таким же образом проверяем все диоды таблетки.

Маленькие черные диоды проверяются точь-в-точь таким же способом.

Меняем выводы и убеждаемся, что диод рабочий.

Правила:

1) Если лампочка не горит ни так ни сяк, значит диод неисправен.

2) Если лампочка горит и так и сяк, значит диод тоже неисправен.

3) Если лампочка горит, а при смене щупов не горит, значит диод исправен.

Проверка с помощью мультиметра

Не у всех есть такой замечательный прибор, как мультиметр, но он должен быть у каждого уважающего себя электрика и электронщика.

В каждом хорошем мультиметре есть функция прозвонки диодов. Как я уже говорил, наш автомобильный диодный мост будет исправен, если все его диоды будут исправны.

Берем в руки мультиметр и ставим его в режим прозвонки диодов.

И начинаем проверять все диоды друг за другом на исправность. В одном направлении диод должен показать значение от 0,4 и до 0,7 Вольт. В нашем случае 0,552 Вольта, что вполне приемлемо.

Далее меняем щупы местами и видим, что мультиметр показывает нам OL, что говорит нам о том, что превышен предел измерения. Значит, диод жив и здоров).

Таким же образом проверяем все оставшиеся диоды.
