Как подключить светодиодную ленту? правила подключения ленты

Содержание

Плюсы и минусы светодиодной ленты

Данный источник света имеет массу достоинств и преимуществ перед своими собратьями:

Может работать от разного напряжения, экономно расходуя электроэнергию.
Светодиодная лента с пультом позволяет регулировать освещение, не вставая с дивана.
Продолжительный период эксплуатации – 30 тыс. ч.
Различная цветовая гамма, возможность сочетать оттенки.
Пожаробезопасность. Если лампа накаливания нагревается до 100°С, то температура светодиодной ленты не превышает 50°С.
Небольшие размеры, наличие клеящего слоя и гибкость, открывающие широкие возможности для дизайна.
Экологичность. В ленте отсутствуют вредные и токсичные вещества.
Простая схема установки.
Максимальная мощность излучаемого потока.

Из минусов можно отметить:

Высокую стоимость изделия.
Светодиодная лента «сильна» лишь своей продолжительностью, а каждый диод по отдельности светит очень тускло.
Монтаж сопряжен с применением усилителей, трансформаторов и выпрямителей.
Необходимость использования блока питания, поиск подходящего для него места.

Основные параметры

Характеристики современной светодиодной ленты мало отличаются от параметров стандартной осветительной лампочки

При выборе нужно обращать внимание на следующие показатели:

энергосбережение и низкий уровень потребляемой мощности, что предотвращает перегрев проводки и всех задействованных в освещении элементов;
наличие цветовой гаммы, обусловленной применением специальных линз или подбором элементной базы;
размерами ленты, которые должны легко набираться в соответствии с заданным шаблоном и способом установки;
возможность объединения элементов в цепочку или для параллельного подключения с соблюдением показателей общей потребляемой мощности.

Правильный выбор прибора позволяет экономно расходовать электроэнергию, в течение длительного времени эксплуатировать устройство без замены, придавать монтируемой ленте практически любую форму даже на самых труднодоступных участках. Такое немерцающее освещение не испортит зрение и легко выдержит перепады напряжения.

Качественная лента полностью отвечает всем экологическим нормам, а также требованиям пожаробезопасности, что обязательно отражается в сопроводительной документации.

Разновидности

Существуют следующие виды светодиодных лент:

Одноцветные. Окраска света может быть белой, жёлтой, зелёной. Также встречаются красный и синий цвета.
Универсальные (RGB). Окрас светового потока ламп этого вида можно менять при помощи прилагаемого пульта.

В зависимости от того, как организовано излучение, универсальные ленты делят на 3 типа:

Для первого характерно применение светодиодов LED-R-SMD3528 или LED-R-SMD5050 (красный), LED-G-SMD3528 или LED-G-SMD5050 (зеленый) и LED-B-SMD3528 или LED-B-SMD5050 (синий), припаянных повторяющимися триадами по всей длине ленты. Причём для большей визуальной эффективности ленту подобного типа желательно устанавливать так, чтобы она была незаметна человеческому глазу.
Для изделий второго типа свойственно использование моделей LED-RGB-SMD3528 или LED-RGB-SMD5050, смонтированных по трое.
Третий тип был изобретён не так давно. Это светодиоды маркировки WS2812B и WS2812S. Они позволяют по желанию менять расцветку света любой части ленты.

Фото подключения светодиодной ленты

https://youtube.com/watch?v=ouB26zOQ9sc

Также рекомендуем просмотреть:

Зачем нужна док-станция для смартфона
Как выбрать WI-Fi адаптер для телевизора
ТОП лучших стабилизаторов напряжения
Как выбрать антенну для цифрового телевидения
Какие существуют индикаторы скрытой проводки
Как выбрать и настроить универсальный пульт для телевизора
Лучшие промышленные пылесосы
Рейтинг лучших телевизоров 2018 года
Как выбрать вихревой теплогенератор
Как выбрать мобильный кондиционер
Обзор лучших ноутбуков 2018 года
Что такое система умный дом
Как выбрать хороший жироуловитель под мойку
Обзор лучших мониторов 2018 года
Как выбрать конвектор отопления
Лучшие IPTV приставки для телевизора
Лучшие проточные водонагреватели
Инструкция, как заряжать автомобильный аккумулятор
Какую диагональ телевизора выбрать
Рейтинг лучших бойлеров для нагрева воды
Обзор лучших планшетов 2018 года
Рейтинг фитнес браслетов 2018 года
Обзор лучших WI-FI роутеров
Рейтинг лучших холодильников 2018 года
Рейтинг лучших стиральных машин

Помогите сайту, поделитесь в соцсетях 😉

Особенности

Сборка на 220 В не нуждается в блоке питания. Простейшее устройство лишь выпрямляет переменный ток, не преобразуя его из 220 вольт в 12 или 24. В простейшем случае для подсветки дома снаружи лента подключается к бытовой осветительной сети через специальное фотореле, отслеживающее освещённость – в сумерках включая, а на рассвете выключая подачу тока. Для отключения ленты перед отъездом владелец может полностью обесточить всю сборку, используя последовательно включённые в неё выключатели.

Сборки по 1 м подключаются параллельно. Протяжённость ленты может быть равной хоть сотне метров. Чем выше напряжение, тем эффективнее оно передаётся на значительные расстояния – сила тока уменьшается примерно во столько же раз, во сколько увеличивается сам потенциал (в вольтах)

Поэтому сечение проводов здесь не так важно. Для освещения более протяжённых участков применяют коннекторы, при помощи которых следующая лента (с бобины) подключается к предыдущей

Недостаток – резкое ограничение по мощности: не все светодиоды, будучи высоковольтными, способны выдержать сотни ватт мощности, иначе бы они нагревались не хуже паяльника.

Сборку на 220 В рекомендуется паять. Пайка – наилучший контакт: в отличие от коннекторов, она не окислится, т. к. припой устойчив к коррозии, а объёмность, толщина его капли в месте присоединения придают спайке дополнительную прочность. Светолента на 220 В обладает силиконовым покрытием, защищающим токоведущие и светоизлучающие элементы от тумана и осадков.

Без блока питания светолента на 220 вольт обладает чувствительностью к перепадам напряжения. Если вдруг в сеть подадут межфазное (380 В) напряжение, либо на вашей фазе оно повысится до любого значения в интервале 220-380 вольт из-за подключения приборов и устройств, устойчивых к таким перепадам, то лента перегреется. В худшем случае она сразу же сгорает. При снижении напряжения до 127 вольт светить она вообще не будет.

Лента на 220 вольт не нарезается по несколько светодиодов. Точки отреза отстоят друг от друга на 60 светодиодов. Длина такого кластера – не менее метра.

Без выпрямителя лента мерцает с частотой в 50 герц. Для прохожих, не подвергающихся влиянию мерцания, это относительно безопасно – долго они на неё не смотрят. Дома или на работе, где такой свет для человека мерцает много часов, приводит к повышенной усталости и головным болям. Для подавления мерцания светолента в помещениях снабжается диодным мостом, параллельно которому включён сглаживающий пульсацию конденсатор.

Дешёвые светоленты обладают сильным запахом – нарушена безопасная технология изготовления силикона. Мощные светоленты требуют алюминиевой подложки, охлаждающей светодиоды при работе. Большая мощность требует принудительного понижения питающего напряжения до 180 вольт (60 светодиодов по 3 В), иначе из-за перегрева (силикон плохо проводит тепло) вследствие накопления тепла вся сборка быстро деградирует.

Работа с повышенным напряжением потребует применения на практике техники безопасности. Нельзя работать с включённой лентой без изолирующих перчаток и с неизолированными инструментами. При работе под напряжением проявляют аккуратность, предельную внимательность. Сборка производится только при отключённом питании – когда мастер работает без дополнительных средств защиты. Самоклеящаяся подложка отсутствует – здесь нужна двусторонняя клейкая лента или обычный универсальный клей.

Чтобы лента проработала дольше, в угоду долговечности понижают питающее напряжение как минимум до 180 В. Яркость при этом может снизиться в два-три раза. Закрепление на кабеле, усиленном стальным тросом или проволокой (например, компьютерная витая пара для ЛВС), потребует пластиковых стяжек или проволоки с нержавеющим покрытием.

Выпрямитель для подключения

Выпрямители, используемые в процессе подключения светодиодных осветительных лент на 220В, представлены диодным мостом и обладают собственным уровнем мощности.

Таких средних значений достаточно для подключения ста метров диодной ленты.

Следует помнить, что один выпрямитель используется для подключения ленты длиной до 20 м.

Нужно отметить, что даже правильный самостоятельный монтаж не гарантирует полного отсутствия незначительного мерцания светодиодной ленты в процессе эксплуатации.

Устранить такую проблему можно посредством применения специального конденсатора. Кроме всего прочего, установка диммера поможет легко изменить уровень яркости уже вмонтированного устройства.

Немного про светодиоды

Светодиодную ленту собрать способен рядовой потребитель. Стандартно производители ставят на три точки свечения 1 резистор. Поэтому удобно пользоваться светодиодными блоки на 3 В, ограничив ток (согласно техническим характеристиками) резистором, и запитать конструкцию от блока 12 В, доминирующими на рынке. Альтернативные варианты:

Использование промышленного напряжения. Светодиоды – полноправные члены своего семейства, они выпрямляют ток. Базируясь на этом утверждении, сконструированы сборки, питающиеся непосредственно от розетки. Пример: набираем штук 40 светодиодных блоков, включаемых параллельно. На каждом падает 5 В. Более точные расчеты не обязательны. Чтобы использовать оба полупериода синусоиды, создаём вторую ветку, параллельную первой, но светодиоды подключаем встречно. Вторая ветка работает в противофазе. Включаются обе попеременно. Минус – при нулевом значении (в узле графика) гаснут все светодиоды. Возникает моргание, неразличимое глазом, но действующее на психику.
Надёжные светодиодные светильники, включая ленты, используют собственный блок питания. Простейший представляет собой сглаживающий конденсатор, встроенный внутри светодиодной лампочки. Схема, питающая источник, называется драйвером. Строится он по схеме диодного моста, но принципы передачи напряжения различаются.Выпрямленное напряжение питает микросхему высокочастотного генератора, снабжающую питанием через импульсный трансформатор нагрузку. Такой принцип реализует EKF.Применяются схемы проще, где выпрямленное напряжение фильтруется и подаётся на светодиодные элементы. Реализуя любой принцип, выдерживают вольтаж.

Делают следующее:

извлекают драйвер;
подбирают к нему светодиодные элементы того же вольтажа, потребляющие в 5 – 10 раз меньшую мощность;
подключают все источники параллельно;
ставят ограничительные резисторы.

Набор элементов возможен в любом порядке. Предположим, мы имеем светодиодные матрицы на 3 В, драйвер даёт 50. Собираем гирлянды из 15 – 16 матриц, ставим ограничительный резистор. Затем проверяем итоговую мощность. Если перерасход отсутствует, две гирлянды вешаем параллельно.

Примерная конструкция ленты

Подробные объяснения приведены, чтобы читатели поняли: единой конструкции светодиодных лент не придумано, количество источников разное. В интернете легко найти картинки, показывающих содержимое лампы EKF: более двух десятков светодиодных матриц. Осталось развернуть их лентой. Что касается драйвера, такие микросхемы поддаются починке. Через онлайн-магазины приобретают любую элементную базу. Осталось собрать ленту.

Схема включения через контроллер

Контроллер или диммер нужен для того, чтобы управлять освещением, например, регулировать яркость, включать/выключать отдельные участки ленты, создавать световые эффекты. В зависимости от желаемого результата можно установить контроллер на стену или воспользоваться прибором для скрытого монтажа.

Схема подключения светодиодной ленты с контроллером.

Можно выбрать метод управления:

поворотный;
кнопочный;
сенсорный;
дистанционно управляемый.

При выборе прибора ознакомьтесь с его характеристиками. Так, мощность дюралайта должна быть меньше значений, указанных на корпусе контроллера. В электрической цепи диммер необходимо расположить между БП и самой лентой и выполнить подключение, не забывая соблюдать полярность.

Монохромную ленту соединяют с диммером 2 проводами, при подключении RGB-ленты производится соединение 4 контактами, каждый – к своему гнезду.

Как безопасно подключить светодиодную ленту

Тройники должны обязательно находиться внутри помещения. Это нужно для того, чтобы туда не попала вода и не вызвала короткое замыкание. Обязательное условие расположения тройников накладывает требования к соединительным кабелям, которых должно быть больше.
Все используемые кабели, входящие в блок питания и выходящие из него, обязательно должны иметь заземление. Это требование должно соблюдаться даже в том случае, если подключение светодиодной ленты нужно для подсветки потолка. Обычно у современных проводов присутствует такая система цветовой маркировки: фаза – коричневый провод; ноль – синий провод; защитное заземление – желтый или зеленый провод.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.
После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

Видео: подключение герметичного блока питания

https://youtube.com/watch?v=9b89kufyf54

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

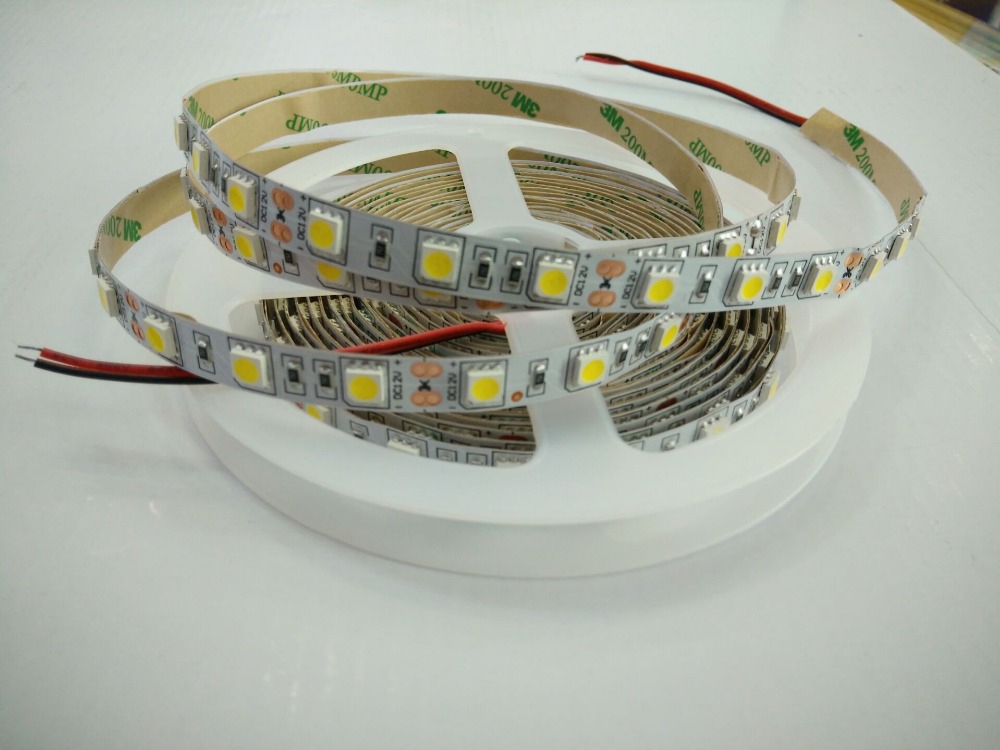

Разновидности и устройство светодиодных лент

Как правило, расположение диодов осуществляется в один или несколько рядов. Поверхность, чаще всего, прорезиненная или бумажная (самоклеющаяся), на которую наносятся токопроводящие дорожки. На светодиодном устройстве методом пайки устанавливают светодиоды в миниатюрных SMD – корпусах, которые разработаны специально для поверхностного монтажа. Также существует необходимость в установке токоограничивающих элементов (резисторов) и сглаживающих (конденсаторных) фильтров. Установка происходит тоже в SMD корпусах, что не нарушает плоскости конструкции.

Такие светодиодные ленты легко режутся обычными ножницами, когда необходимо уменьшить ее длину. При этом «удаленный» участок тоже можно потом использовать уже в другой конструкции. Главное правило – необходимо разрезать в специально показанных местах (обычно пунктирной линией), чтоб не повредить сами светодиоды, а также дополнительные элементы «обвески» (резисторы, конденсаторы и прочее).

Питание, как правило, производится от источников постоянного напряжения 6 В, 12 В или 24В, мощность которых зависит от параметров светодиодной ленты.

Главной отрицательной чертой подобных устройств освещения можно считать их относительную дороговизну, а также хрупкость. Их не рекомендовано часто сгибать и разгибать, а также переустанавливать многократно. Это связано с ломкостью токопроводящих дорожек из тонкой фольги или меди, которые для удобства пайки облужены.

Также светодиодные ленты могут быть многоцветными (RGB — трехцветные) и одноцветными. Влагозащищенными, с эффектами бегущего огня, управляемые микроконтроллерами и многими другими параметрами.

Возможна также самоклеющаяся конструкция, что очень удобно при монтаже.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Как выбрать ленту для светодиодной подсветки

Планируя покупку ленты для устройства светодиодной подсветки своими руками, следует учитывать несколько факторов. Именно они будут определяющими при выборе модели ленты:

Какой тип освещения вы планируете реализовать, используя ленту: заполняющий или основной. Для заполняющего света подойдет лента SMD-3528 с плотностью расположения светодиодов 30-60 на 1 п.м. Для основного освещения необходимо выбирать ленту с количеством светодиодов не меньше 120 на 1 п.м. При этом следует учитывать, что ленты 120-240 светодиодов на 1 п.м. надо монтировать на алюминиевый профиль. Для лучшего охлаждения, во избежание быстрой деградации светодиодов от перегрева.

Если останавливают выбор на ленте SMD-5050, следует учитывать, что световой поток белого света от нее очень слабый. Она подходит только для фонового освещения или реализации декоративных задач. Чтобы реализовать возможность использовать ленту в качестве источника белого света, необходимо выбирать ленту с дополнительными светодиодами белого свечения. Не оснащенная дополнительными светодиодами лента SMD 5050 имеет следующие показатели светоотдачи, соответствующие светоотдаче ламп накаливания:

ТАБЛИЦА 1

Зависимость мощности от количества светодиодов на 1 п.м.

Количество светодиодов на 1 п.м.	Соответствует светоотдаче лампы накаливания (Вт)
30	7,2
60	14,4
120	28,8
240	57,6

Если использование ленты планируется в помещениях с повышенной влажностью или на улице – класс защиты ленты должен быть IP65 это указывается в сертификате, прикладываемом к ленте при продаже. Если ленту планируется использовать для освещения бассейна, фонтана, водоема в саду или для подсветки в аквариуме класс защиты должен быть IP67.

Что нужно учесть при подборе блока питания?

Чтобы подключить светодиодную ленту, нужен блок питания или драйвер. Это разные устройства.

Драйвер выдает стабилизированный ток. Например, 300 мА. И если подключить слишком короткую ленту, напряжение станет больше номинального, и диоды сгорят. А если слишком длинную, то они будут светить тускло. Поэтому через драйвер подключается только та светотехника, на которую рассчитан этот адаптер. Справка: срайверы применяются в готовых изделиях, таких как лампочки и гирлянды.

Блок питания. Он отрегулирован по напряжению. Это значит, что на выходе мы получим ровно 12 В независимо от потребляемой мощности. Блоки питания универсальны и подобрать их легче, чем драйверы. Нужно учесть несколько моментов.

Общая мощность ленты

Единица измерения – Вт/м. Она зависит от 2-х величин.

Тип светодиодов. Самые тусклые ленты служат для декоративных целей и оснащаются диодами типа 3528. Ими можно подсветить контуры объектов. А для яркого освещения нужны диоды типов 5050 (самые распространенные) и 2535.
Количество светодиодов на одном метре ленты – 30, 60 или 120.

Вентиляция трансформатора

При работе блок питания нагревается, и его нужно охлаждать. Это делается несколькими способами.

Модели с активным охлаждением оснащены кулером, который гонит поток воздуха внутрь корпуса. Их достоинства – большая мощность и меньшие размеры, а минусы – кулер шумит и со временем изнашивается. Такая система нужна, когда подключается лента на 800 Вт и более.
Адаптеры с пассивным охлаждением чаще применяются в бытовых условиях. Они бесшумные, но занимают чуть больше места. Да и располагать надо так, чтобы был приток свежего воздуха. Зато они надежнее, поскольку нет подвижных частей. И лучше защищены от непогоды.

Адаптеры питания различаются по степени защиты.

Открытые. Самые простые и дешевые модели, но и самые «нежные». Их применяют только в комнатных условиях, где нет пыли и невысока влажность.
Полугерметичные. Защищены от легких капризов природы. Крупная пыль и водяные брызги для них нестрашны, а вот постоянная влажность быстро «убьет» адаптер. На улице их нужно прятать под навес, а лучше в монтажную коробку. Степень защиты – IP54.
Герметичные. Через защищенный корпус не проникнут пыль и влага. Они подойдут и для уличного освещения, и для работы во влажной среде, такой как ванные комнаты и бассейны. Степень защиты – IP65 или IP68 (*6 – полная защита от пыли, *5 – защита от водяных струй, *8 – устройство выдержит погружение в воду).

Чтобы лучше разбираться в степенях защиты, воспользуйтесь таблицей. Кстати, она подходит для всей электроники.

Внутреннее устройство всех этих адаптеров одинаковое. Выходное напряжение для питания ленты – 24 Вольта, 12 В или 5 В. Диодная полоса работает на постоянном токе, и поэтому подключать в сеть непрямую ее нельзя. Хотя некоторые по ошибке так делают. Последствия – лента перегорает, и может вспыхнуть пожар.

Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.

Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.

Выводы и полезное видео по теме

Три важных принципа монтажа:

https://youtube.com/watch?v=zd7vhgaWtaY

Инструктаж от профессионалов – все по полочкам:

https://youtube.com/watch?v=UKWm6RBg6wM

Пайка светодиодной ленты – наглядно и по правилам:

https://youtube.com/watch?v=ywPiBGK-B9M%2520

С установленной светодиодной подсветкой облик помещения заметно меняется. Она прекрасно подходит в качестве вечернего освещения или просто декоративного обрамления предметов интерьера.

Также нам интересно, с какими трудностями вы сталкиваетесь в процессе монтажа? Задавайте вопросы нашим экспертам и другим посетителям сайта, делитесь интересными мнениями и предложениями – форма обратной связи расположена ниже под статьей.
