Содержание
Сигнал Power Good
Когда мы включаем блок питания, напряжения на выходе не сразу достигают нужного значения, а примерно через 0.02 секунды, и чтобы исключить подачу пониженного напряжения на компоненты ПК, существует специальный сигнал «power good», также иногда называемый «PWR_OK» или просто «PG», который подаётся, когда напряжения на выходах +12В, +5В и +3.3В достигают диапазона корректных значений. Для подачи этого сигнала выделена специальная линия на ATX разъёме питания, подключаемого к материнской плате (№8, серый провод).
Ещё одним потребителем этого сигнала является схема защиты от подачи пониженного напряжения (UVP) внутри БП , о которой ещё пойдёт речь – если она будет активна с момента включения на БП, то она просто не даст компьютеру включиться, сразу отключая БП, поскольку напряжения будут заведомо ниже номинальных. Поэтому эта схема включается только с подачей сигнала Power Good.
Этот сигнал подаётся схемой мониторинга или ШИМ-контроллером (широтно-импульсная модуляция, применяемая во всех современных импульсных БП, из-за чего они и получили своё название, английская аббревиатура – PWM, знакомая по современным кулерам – для управления их частотой вращения подаваемый на них ток модулируется подобным образом.)

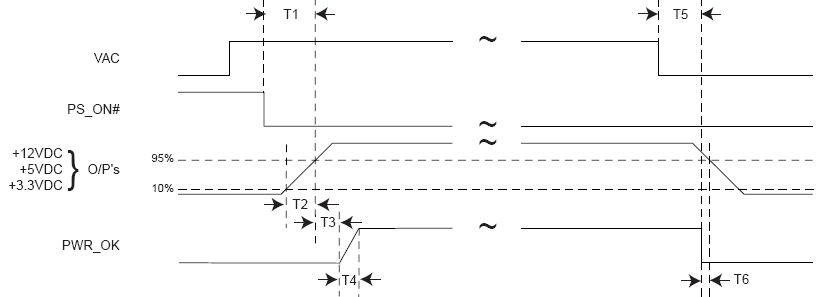

Диаграмма подачи сигнала Power Good согласно спецификации ATX12V. VAC — входящее переменное напряжение, PS_ON# — сигнал «power on», который подаётся при нажатии кнопки включения на системном блоке.»O/P» — сокращение для «operating point», т.е. рабочее значение. И PWR_OK — это и есть сигнал Power Good. T1 меньше чем 500 мс, T2 находится между 0.1 мс и 20 мс, T3 находится между 100 мс and 500 мс, T4 меньше или равно 10 мс, T5 больше или равно 16 мс и T6 больше или равно 1 мс.
Схема стабилизации напряжения: как работает
Правило №7: оптимальные условия для работы нагрузки при изменяющихся условиях эксплуатации обеспечивает принцип стабилизации вторичного напряжения.
Самая примитивная схема стабилизации выходного напряжения создается на дополнительной обмотке импульсного трансформатора.
С нее снимается напряжение и подается для корректировки величины сигнала первичной обмотки.
Лучшая стабилизация создается за счет контроля выходного сигнала с вторичной обмотки и отделения его гальванической связи через оптопару.
В ней используется светодиод, через который проходит ток, пропорциональный значению выходного напряжения. Его свечение воспринимается фототранзистором, который посылает соответствующий электрический сигнал на схему управления генератора ключевого каскада.
Повысить качество стабилизации выходного напряжения позволяет последовательное дополнение к оптопаре стабилитрона, как показано на примере микросхемы TL431 на картинке ниже.
ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ
Лабораторный блок питания ни что иное как высококачественный универсальный источник питания с нормированными и термостабильными характеристиками. Эти устройства имеются на любом предприятии, которое занимается разработкой, изготовлением или ремонтом и/или ремонтом радиоэлектронной аппаратуры.
Используют их во время проверки и/или калибровки различных приборов. Кроме того они необходимы в тех случаях, когда нужно с высокой точностью подать питающее напряжение и ток на радиотехническое устройство.
Как правило, лабораторные блоки питания оснащаются всевозможными устройствами защиты (перегрузка, защита от короткого замыкания и пр.) и органами регулировки выходных параметров (напряжение и ток).
Лабораторные блоки оснащают также специальными входами для подачи модулирующих сигналов, что позволяет пользователю формировать выходное напряжение и ток произвольной формы.
Серийно выпускаемые лабораторные источники питания могут быть как линейными, так и импульсными.
Линейные.
Линейные лабораторные БП строятся на базе больших низкочастотных трансформаторов, которые понижают сетевое напряжение ~220 В частотой 50 Гц до определенного значения. Частота переменного тока при этом остается без изменений. Затем синусоидальное напряжение выпрямляется, сглаживается емкостными фильтрами и доводится до заданного значения линейным полупроводниковым стабилизатором.
Приборы, работающие по такому принципу обеспечивают требуемое значение выходного напряжения с высокой точностью. Оно отличается стабильностью и отсутствием пульсаций. Однако они имеют ряд недостатков:
- большие габаритные размеры и вес, который может быть больше 20 кг. Из-за этого мощность на нагрузке у таких БП редко превышает 200 Вт.;
- низкий КПД (не более 60%), что обусловлено принципом работы линейного стабилизатора, где все избыточное напряжение преобразуется в тепло;
- наличие высокочастотных помех, проникающих из сети ~220 в, 50 Гц., для устранения которых необходим сетевой фильтр;
- относительно небольшое время наработки на отказ, вызванное старением электролитических конденсаторов.
Импульсные.
В основу работы импульсных лабораторных блоков питания положен принцип заряда сглаживающих конденсаторов импульсным током. Он образуется в момент подключения/отключения индуктивного элемента. Переключение происходит под действием специально оптимизированных транзисторов, а выходное напряжение регулируется путем изменения глубины широтно импульсной модуляции (ШИМ).
Основные преимущества импульсных лабораторных источников обеспечиваются за счет:
- плавного изменения глубины ШИМ, что в свою очередь, позволяет закачивать в сглаживающие конденсаторы такое количество энергии, которое соизмеримо с энергопотреблением нагрузки БП. При этом КПД блока питания может достигать 90 и более процентов;
- высокочастотной составляющей, которая дает возможность использования сглаживающих конденсаторов значительно небольшой емкости.
За счет этого габаритные размеры корпуса невелики. Кроме того, за счет более высокого КПД значительно уменьшается выделение тепла и улучшается температурный режим работы источника питания.
Существенным недостатком импульсных лабораторных блоков, несколько ограничивающих их применение являются:
- высокочастотные пульсации на выходе, которые достаточно тяжело отфильтровать;
- радиочастотные наводки и их гармоники, вызванные периодическими токовыми импульсами.
При работе с радиочастотными схемами импульсные блоки питания необходимо располагать на максимальном расстоянии от них или использовать трансформаторные схемотехнические решения.
Основным техническим параметром лабораторных источников электро энергии является мощность. Здесь существует такое подразделение:
- стандартные, мощностью до 700 Вт. Их максимальный вес не превышает 15 кг.;
- большой мощности.
Стандартные исполнения могут быть как трансформаторными, так и импульсными. Предназначены они для работы с напряжениями в диапазоне от 15 до 150 В. При этом максимальный ток ограничивается величиной порядка 25 А. Как правило, они имеют от одного до трех каналов, из которых два являются регулируемыми.
2012-2021 г. Все права защищены.
Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Работа трансформаторных БП
Чтобы детальнее понять, что такое БП в компьютере и как они работают, нужно иметь хотя бы начальные знания законов электротехники. Габариты блоков питания трансформаторного типа напрямую зависят от габаритов используемых внутри трансформаторов. Размеры устройств высчитываются по формуле:
(1/n)~f*S*B
В этой формуле:
- N – число витков на 1 В напряжения;
- f – частота тока (переменного);
- B – образующаяся в магнитопроводе индукция магнитного поля;
- S – площадь сечения магнитопровода.
Следовательно, чем будет больше витков и сечение провода, тем и трансформатор будет больше. Это влечет за собой увеличение габаритов самого блока. Однако если сечение провода уменьшить, то придется увеличить количество витков (N), что не удастся в компактных трансформаторах. Если трансформатор является маломощным, то много витков с малым сечением не повлияет на работу самого блока питания, так как сила тока в подобных устройствах будет низкой. Однако при повышением мощности ток будет расти, что приведет к рассеиванию тепловой мощности.
Следовательно, трансформаторные блоки питания с частотой работы 50 Гц могут быть только большими и тяжелыми. Подобные устройства непрактично использовать в современных компьютерах в силу их веса и габаритов, а также низкого КПД.
Однако есть и положительные стороны: надежность и простота, удобство ремонта (все элементы легко заменить в случае поломки), отсутствие радиопомех.
Чем отличается от трансформаторного блока питания
Блок-схемы трансформаторного и импульсного блоков питания
Как работает трансформаторный блок питания
В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.
Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.
Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации
Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.
Устройство импульсного блока питания и его принцип работы
В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».
Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность
Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц
Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.
Блок-схема ИИП с формами напряжения в ключевых точках
Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).
На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.
Достоинства и недостатки импульсных блоков питания
Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.
Размер тоже имеет значение
Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.
Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.
Камрад, рассмотри датагорские рекомендации
Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ..
Цифровой осциллограф DSO138
Кит для сборки
Цифровой осциллограф DSO138. Кит для сборки
Функциональный генератор. Кит для сборки
Настраиваемый держатель для удобной пайки печатных плат
Константин (riswel)
Россия, г. Калининград
Список всех статей
Профиль riswel
C детства — музыка и электро/радио-техника. Перепаял множество схем самых различных по разным поводам и просто, — для интереса, — и своих, и чужих. За 18 лет работы в Северо-Западном Телекоме изготовил много различных стендов для проверки различного ремонтируемого оборудования. Сконструировал несколько, различных по функционалу и элементной базе, цифровых измерителей длительности импульсов. Более 30-ти рацпредложений по модернизации узлов различного профильного оборудования, в т.ч. — электропитающего. С давних пор все больше занимаюсь силовой автоматикой и электроникой.Почему я здесь? Да потому, что здесь все — такие же, как я. Здесь много для меня интересного, поскольку я не силен в аудио-технике, а хотелось бы иметь больший опыт именно в этом направлении.
Чего нам надо от БП? Основные параметры по выбору
Мы разобрались, что блок питания является единственным источником электроэнергии для всех компонентов ПК, теперь переходим к характеристикам (выдаваемого им тока), от которых напрямую зависит стабильность функционирования всей системы.
Итак, в целом (от оного), нам надо не так уж и много, а именно, чтобы:
- Давал стабильное и точное напряжение на выходах 12/5/3.3 вольт. На выходе не абсолютно постоянное напряжение (U), а постоянное/прерывистое (идеальный вариант когда U — может «гулять» на 0.5В максимум);
- Имел хорошую систему деления линии 220В и Вашего ПК (именно плохие системы приводят к копоти на платах)
- Его элементы были выполнены из качественных материалов, ибо частой причиной смерти блока питания являются дешевые конденсаторы с малым сроком службы, плохое охлаждение (и излишний нагрев) компонентов блока питания, а так же отсутствие предохранителей и прочих важных штук
При не соблюдении вышесказанных причин и потребностей, многие дешевые и средние блоки питания «вываливают» за штатные значения на 2 вольта и это при нагрузке всего 70% номинала! Это может приводить к непонятным перегрузкам компьютера «ни с того, ни с сего», зависаниям, посреди ответственной работы, а так же, скажем, к частичной нестабильности устройств (монитор гаснет).
Что говорят пользователи при этом?
Естественно, винят не свой выбор и экономию, а то, что «Кривая WиндоZ» или «Билл Гейтс Ко3..» (c), хотя ни одно, ни другое этому не причина.
Впрочем, мы немного отвлеклись от темы, а между тем уже рассмотрели основные «электрические» параметры, хотя есть еще и много технических.
Давайте с ними разбираться.
Как выбрать блок питания — нюансы по этикетке — шаги
Основным параметром на ней является так называемая Combined Power/Combined Wattage. Это предельная суммарная мощность по всем существующим линиям питания. Кроме того, имеет значение предельная мощность и по отдельным линиям. Если на какой-то линии для того, чтобы «прокормить» подключенные к ней устройства, не хватает мощности, то эти компоненты могут работать нестабильно, даже если общей мощности вполне достаточно.
Как правило, не на всех блоках питания указывается предельная мощность по отдельным линиям, но на всех обозначена сила тока. С помощью этого параметра легко рассчитать мощность: для этого надо умножить силу тока на напряжение в соответствующей линии.
Мощность блока питания можно вычислить, сложив мощности на его отдельных линиях (стрелка 1, на изображении). Они, в свою очередь, определяются путем умножения напряжения на соответствующей линии на предельную силу тока на ней (стрелка 2, на изображении).
Шаг второй.
Вспоминаем про номер UL (на наклейке) и ищем достоверные сведения о производителе.
Шаг третий.
Ищем надпись соответствия стандарту «80 PLUS» и определяем КПД.
Шаг четвертый.
Оцениваем вес, опытным (весы) или «ручным»(:-)) способом.
Собственно, на этом визуальный осмотр закончен (этикетка изучена), необходимые параметры выявлены — можем смело брать наш будущий блок питания.
Итак, купить — купили, но теперь же еще надо и правильно подключить. В этом нет ничего сложного и Вы сами сможете это прекрасно сделать, предварительно познакомившись с «топологией» разъемов (т.е. что/куда подключать). А чтобы было проще постичь сие, Вам помогут следующие условные схемы.
Что это и с чем это едят?
Многие компьютерные компоненты имеют названия, требующие чуточку технических знаний, чтобы понять, что это и зачем (например, твердотельный накопитель), но в случае блока питания всё довольно очевидно. Это блок, обеспечивающий питание.
Официальное фото блока питания Cooler Master.
Есть и другие форм-факторы – например, для малых корпусов, либо вовсе уникальные по спецзаказу. Не каждый блок соответствует точным размерам, установленным стандартными форм-факторами – они могут быть одинаковой ширины и высоты, но отличаться по длине.
Этот блок питания от Cisco специально спроектирован для серверных стоек
В маркировке PSU обычно указывается их основной параметр – максимально обеспечиваемая мощность. В случае с нашим Cooler Master, это 650 Вт. Позже мы поговорим, что это на самом деле значит, а пока лишь заметим, что есть и менее мощные БП, поскольку не всем компьютерам требуется именно столько, а некоторым достаточно даже на порядок меньше. Но всё-ж большинство настольных компьютеров обеспечены питанием в диапазоне от 400 до 600 Вт.
Блоки питания вроде нашего собираются в прямоугольных, зачастую неокрашенных, металлических корпусах, отчего бывают достаточно увесистые. У ноутбуков блок питания практически всегда внешний, в пластиковом корпусе, но его внутренности очень схожи с тем, что мы увидим у рассматриваемого нами БП.
Источник фотографии nix.ru

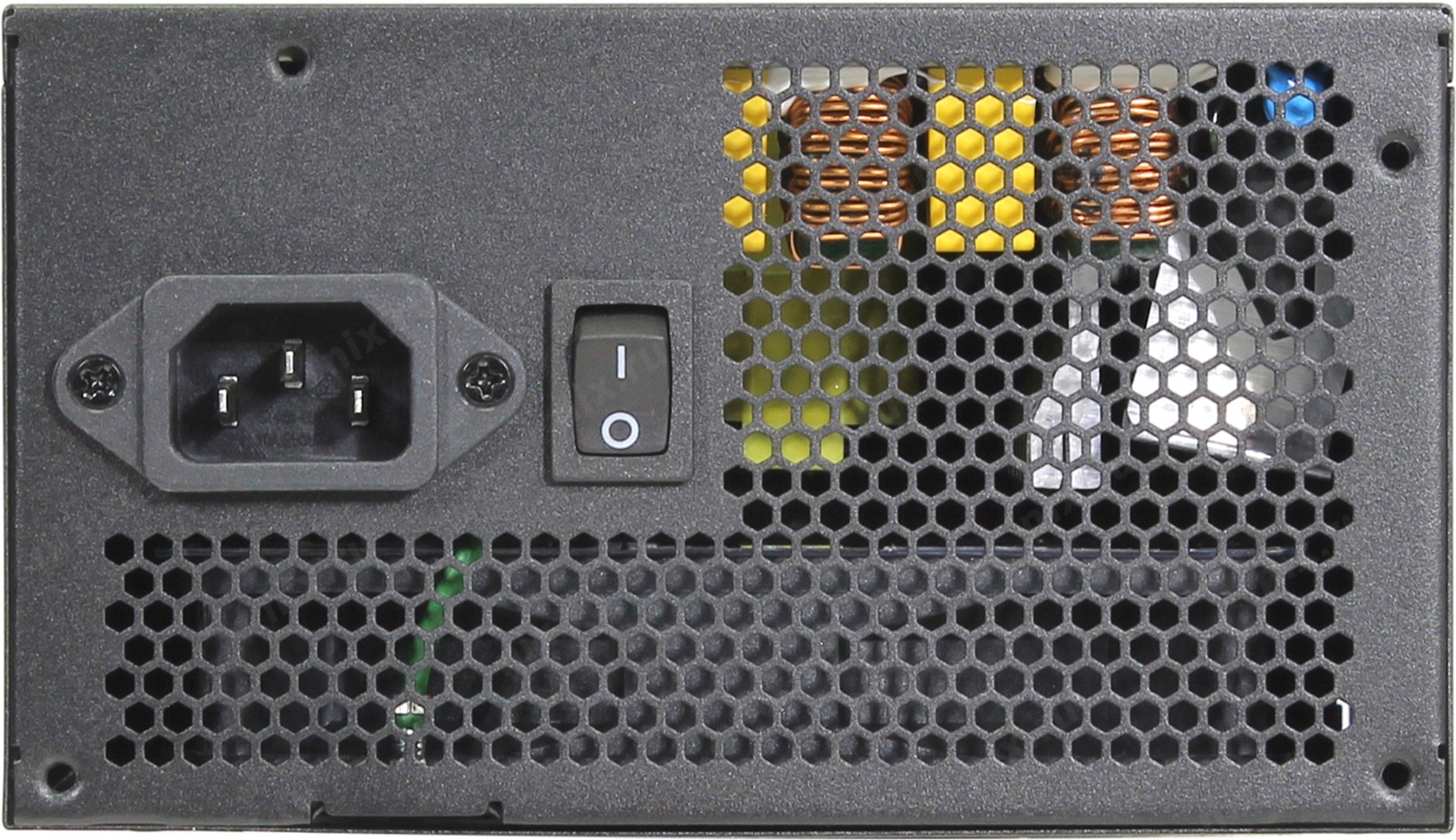

Большинство типичных блоков питания оснащены сетевым выключателем и кулером для активной терморегуляции, хотя в ней не все БП нуждаются. И не у всех из них есть вентиляционная решётка – у серверных версий, в частности, это редкость.
Ну что-ж, как вы можете видеть на фото выше, мы уже вооружены отверткой и готовы приступить к вскрытию нашего экземпляра.
Блок питания для компьютера: на что обратить внимание при выборе
Покупая блок питания для компьютера, обратите внимание на ряд важных моментов:
- производитель;
- форм-фактор;
- мощность;
- сила тока;
- сертификат 80 PLUS;
- виды и количество разъёмов.
Сейчас о каждом пункте я расскажу подробнее.
Фирмы-производители блоков питания
Блок питания от китайского ноунейма, скорее всего, будет выдавать лишь половину паспортной мощности и сгорит через неделю. Поэтому лучше потратить чуть больше денег и купить что-то от известных, надёжных, проверенных производителей. Лучшие блоки питания выпускают фирмы Antec, AeroCool, be quiet!, Chieftec, Corsair, DeepCool, ENERMAX, FSP, SeaSonic, Thermaltake, ZALMAN.
Форм-фактор
Блоки питания могут иметь различные размеры и конфигурацию элементов. Тем не менее, если вам нужен блок питания для домашнего компьютера, с вероятностью 95% вам нужен блок питания стандарта ATX. Для сборки компактных систем используют блоки других форматов: SFX, TFX или CFX. Узнать о том, какой блок вам подходит, можно в инструкции к корпусу системного блока.
Мощность
Мощность — ключевая характеристика блока питания. Чем больше элементов в вашем ПК и чем они мощнее, тем больше ватт должен выдавать блок питания. Для офисного компьютера, скорее всего, хватит и 350-400 Вт, игровой системе с мощными процессором и видеокартой — 600-700 Вт, ну а сверхпроизводительным монстрам с двумя видеоадаптерами и 900 Вт может быть мало. Определить мощность, требуемую для конкретного компьютера несложно: просто сложите мощности всех его элементов и для верности прибавьте процентов 15-20.
Сертификат 80 PLUS
Сертификация по стандарту 80 PLUS показывает коэффициент полезного действия блока питания. У обычных моделей без этого сертификата КПД колеблется обычно где-то в районе 70%. То есть, блок питания, способный раздать компонентам ПК 500 ватт, будет потреблять от сети больше 700 ватт! Сертифицированные же по стандарту 80 PLUS блоки питания имеют КПД не ниже 80%, а у БП, отмеченных сертификатами 80 PLUS Platinum и 80 PLUS Titanium КПД достигает 96%. Всего предусмотрено 6 уровней сертификации: обычный 80 PLUS, 80 PLUS Bronze, 80 PLUS Silver, 80 PLUS Gold, 80 PLUS Platinum и 80 PLUS Titanium. Чем выше «ранг» вашего БП, тем лучше.
Сила тока
Компьютерный блок питания подаёт напряжение по трём линиям:
- линия 3,3 В питает материнскую плату, оперативную память и прочую системную логику;
- линия 5 В отвечает за жёсткие диски и прочие IDE, SATA и PCI-устройства;
- по линии 12 В питаются самые энергозатратные элементы компьютера: процессор и видеокарта.
Последняя линия всегда самая загруженная, поэтому при выборе блока питания именно ей нужно уделять максимальное внимание: силы тока должно хватать и для процессора, и для видеокарты
Виды и количество разъёмов
Современные блоки питания имеют стандартизированные разъёмы и кабели, причём у модульных БП лишние кабели можно просто отключить, чтобы они не болтались в корпусе
Обратить внимание здесь стоит на пару важных моментов:
питание материнской платы. Оно может идти через 20-пиновый разъём (на старых моделях), через разъём на 24 контакта или в формате «20+4». Последний вариант предпочтительней, так как подходит и к новым, и к старым материнским платам.
питание видеокарты. Мощные современные видеокарты требуют дополнительного питания через разъемы на 6 или 8 контактов
Если собираете игровой ПК, обратите внимание, чтобы видеокарту было через что питать.
прочие кабели. К ним относятся, например, IDE и SATA-кабели питания для жёстких дисков и прочей периферии
Обычно их достаточно у любого блока питания, но если в вашем ПК много разнообразной начинки, обратите внимание на количество и длину кабелей.
Структура бизнес-плана
Грамотный БП должен излагать полную информацию о деятельности компании. Он составляется на листах формата А4 и должен содержать следующую информацию:
- титульный лист;
- оглавление;
- введение;
- описание возможностей рынка;
- обзор рынка и конкурирующих организаций;
- резюме членов команды;
- доходы и расходы;
- возможные риски.
Это всего лишь краткий алгоритм действий, который необходим для правильного составления плана. Теперь рассмотрим каждый пункт более подробно.
Титульный лист
- название и адрес компании;
- ФИО и адреса учредителей;
- суть предлагаемого БП;
- стоимость;
- ссылку на секретность.
Содержанию титульного листа должно быть уделено тщательное внимание – это лицо будущего бизнеса
Введение
Должно быть кратким, вызывать интерес, излагать основные положения предлагаемого бизнес-плана. Необходимо кратко отразить, чем будет заниматься предприятие, сколько денег необходимо в него вложить, прогнозируемый спрос на его продукцию и почему предприниматель считает, что это предприятие будет успешным. Введение, как ни странно, пишется уже после того, как написан весь бизнес-план – выделяется суть каждого раздела и помещается в раздел «Введение». Поэтому рекомендую составить полный БП и лишь потом писать этот раздел.
Возможности рынка
Очень важно описать идею нового предприятия или услуги в контексте сложившегося состояния дел в сфере услуг или отрасли. Краткий экскурс текущего состояния дел просто необходим
Также необходима справка по последним новинкам, перечисление возможных конкурентов, с указанием их слабых и сильных сторон. Ответы на многие вопросы можно найти в отчетах аналитиков и статистиков на сайтах аналогичных предприятий. Это поможет оценить все перспективы предлагаемого бизнеса.
Обзор конкурентов
Обзор рынка и конкурирующих организаций обычно делают за последние 3 – 5 лет. Это поможет изучить конкурентов и сделать необходимые выводы.
Команда
Где и в каком помещении будет находиться фирма или ее офис, необходимо четко представлять и описать это более подробно, не забывая при этом о штате сотрудников
Штатному расписанию необходимо уделить огромное внимание, т.к. от того кто будет работать, профессионализма команды зависит реультат..
Резюме на членов команды также необходимо, от этого во многом зависит успех бизнеса.
Доходы, расходы и риски
Доходы и расходы, а также прибыль должны быть четко обоснованы. Статьи расходов должны быть учтены максимально. Сюда входят первоначальные вложения, ежемесячные платежи, налоги, отчисления и т.д. Необходимо не забывать и о возможных рисках. Варианты развития бизнеса должны быть учтены полностью, как благоприятные, так и не благоприятные. При любых сложившихся обстоятельствах предприниматель должен выйти победителем.
Характеристики блоков питания
Мощность — это основной параметр, который должен совпадать с
суммарной мощностью, потребляемой всеми комплектующими ПК, а при
нормальном выборе она должна превышать это значение минимум на 100 Вт.
При несоблюдении данного условия во время пиковой нагрузки компьютер
может перезагружаться или блок питания сгорит, а с ним и ряд деталей
гаджета.
И последнее, на что стоит обратить внимание перед покупкой — это вес
БП. Качественный блок питания не может весить меньше 2 кг., ведь это
может свидетельствовать о том, что производитель сэкономил на
комплектующих
Выгодную покупку такого прибора поможет сделать ресурс сравнения цен Прайс.юа, где можно найти самые актуальные предложения.
Защита от перегрева (OTP)
Как следует из её названия (OTP — Over Temperature Protection), защита от перегрева выключает блок питания, если температура внутри его корпуса достигает определённого значения. Ей оснащены далеко не все блоки питания.
В блоках питания можно увидеть термистор, прикреплённый к радиатору (хотя в некоторых БП он может быть припаян прямо к печатной плате). Этот термистор соединён с цепью управления скоростью вращения вентилятора, он не используется для защиты от перегрева. В БП, оборудованных защитой от перегрева, обычно используется два термистора – один для управления вентилятором, другой, собственно для защиты от перегрева.
Какой форм-фактор выбрать?
Несмотря на то, что у каждого блока питания имеется целый букет различных характеристик и особенностей, первым делом нужно всегда смотреть на размер. Ведь если «железка» физически не поместится в корпус, то она будет бесполезна вне зависимости от того, какая у нее мощность, верно? Так что форм-фактор — это отправная точка поиска. В зависимости от размера блоки питания делятся на три основные категории: ATX, SFX и TFX.
Блоки питания по порядку: ATX, SFX, TFX и FlexATXБлоки питания по порядку: ATX, SFX, TFX и FlexATX
Разумеется, есть и другие типы. Например, иногда вам может понадобиться блок питания в формате ITX или FlexATX, но это скорее исключение из правил. Если у вас стандартный корпус типа (от Mini-Tower до Full-Tower), то вам с вероятностью 99% нужен блок питания ATX. Если не уверены, то обязательно спросите у продавца насчет форм-фактора совместимых БП. Эту информацию также всегда пишут в списке характеристик любого корпуса, так что найти ее не составит труда.
Зачем же тогда нужны SFX и TFX? Ответ прост: эти форм-факторы предназначены для компактных или нестандартных корпусов. Такие обычно используются для мультимедийных компьютеров или серверов. При этом SFX по форме ближе к квадрату, нежели ATX, а TFX, напротив, имеет более вытянутый корпус. На всякий случай вот вам стандартные габариты блока питания ATX — 150x86x140 мм, если в описании не указан форм-фактор.
Как написать бизнес-план
Написание бизнес-плана — работа не простая. Она требует от предпринимателя обширных знаний в различных отраслях — в совокупности они дадут необходимый результат при формировании бизнеса, определить стратегию и тактику для достижения поставленной цели. Есть 3 варианта действий, которые помогут составить грамотный бизнес-план:
- обратиться к специалистам, которые на профессиональном уровне занимаются составлением такой документации;
- составить самостоятельно, что потребует от предпринимателя огромных усилий и вникания не только в законодательные акты, но и в нюансы своего бизнеса;
- найти в интернете.
Первый вариант экономит время. Обратившись к специалисту или в специализированную организацию, предприниматель, за оговоренную заранее плату, получит необходимый пакет документов. Можно сразу сказать о плюсах и минусах такого БП. Он будет получен в кратчайшие сроки, но его качество будет вызывать сомнение, т.к. специалисты таких компаний работают, как правило, по заранее заготовленным шаблонам, которые не всегда отражают необходимую информацию. А получить необходимые инвестиции с таким планом почти невозможно.
Ведь у каждого предпринимателя разные стартовые возможности. В шаблонном бизнес-плане отсутствуют, как правило, конкурентные преимущества, расходы по каждой операции, прогнозируемые суммы прибыли и другое, что может заинтересовать потенциальных инвесторов и банки. К минусу можно отнести и то, что за такой план необходимо будет выложить определенную сумму, которая на начальном этапе может отсутствовать у предпринимателя.
Второй вариант – составление бизнес-плана самостоятельно, потребует от предпринимателя наличие определенных знаний и навыков. Конечно, он может привлечь знания собственных специалистов, если они у него имеются, и они помогут ему составить необходимый бизнес-план, каждый в своей сфере компетентности.
Третий вариант можно рекомендовать как помощь при составлении бизнес-плана самостоятельно. Он лишь даст приблизительный план работы, который потребует более детальной доработки, осмысливания и, как результат, полной переработки.
Схема БП
В схему самой распространенной конфигурации импульсного преобразователя входят:
- сетевой помехоподавляющий фильтр;
- выпрямитель;
- сглаживающий фильтр;
- широтно-импульсный преобразователь;
- ключевые транзисторы;
- выходной высокочастотный трансформатор;
- выходные выпрямители;
- выходные индивидуальные и групповые фильтры.
Назначение помехоподавляющего фильтра состоит в задерживании помех от работы устройства в питающую сеть. Коммутация мощных полупроводниковых элементов может сопровождаться созданием кратковременных импульсов в широком спектре частот. Поэтому здесь необходимо в качестве проходных конденсаторов фильтрующих звеньев использовать разработанные специально для этой цели элементы.
Выпрямитель служит для преобразования входного переменного напряжения в постоянное, а установленный следом сглаживающий фильтр устраняет пульсации выпрямленного напряжения.
В том случае когда используется преобразователь постоянного напряжения, выпрямитель и фильтр становятся ненужными, и входной сигнал, пройдя цепи помехоподавляющего фильтра, подается непосредственно на широтно-импульсный преобразователь (модулятор), сокращенно ШИМ.
ШИМ является самой сложной частью схемы импульсного источника питания. В его задачу входят:
- генерация высокочастотных импульсов;
- контроль выходных параметров блока и коррекция импульсной последовательности в соответствии с сигналом обратной связи;
- контроль и защита от перегрузок.
Первичные и вторичные источники электропитания
Первичные — это, в частности, химические источники тока (элементы питания и аккумуляторы) и генераторы электрической энергии, находящиеся на электростанциях.
В компьютерах могут применяться:
- литиевые элементы напряжением 3 В для питания КМОП микросхемы, в которой хранятся установки BIOS,
- литий-ионные аккумуляторы (в ноутбуках).
Литиевые элементы 2032 питают микросхему структуру CMOS, хранящую настройки BIOS Setup компьютера.
Потребление тока при этом невелико (порядка единиц микроампер), поэтому энергии батареи хватает на несколько лет.
После исчерпания энергии такие источник энергии восстановлению не подлежат.
В отличие от элементов литий-ионные аккумуляторы являются возобновляемыми источниками. Они периодически то запасают энергию, то отдают ее. Сразу отметим, что любые аккумуляторы имеют ограниченное количество циклов заряд-разряд.
Но большая часть стационарных компьютеров питается не от аккумуляторов, а от сети переменного напряжения.
В настоящее время в каждом доме имеются розетки с переменным напряжением 220 В (в некоторых странах 110 — 115 В) частотой 50 Герц (в некоторых странах – 60 Герц), которые можно считать первичными источниками.
Но основные компоненты компьютера не могут непосредственно использовать такое напряжение.
Его необходимо преобразовать. Выполняет эту работу источник вторичного электропитания (народное название — «блок питания») компьютера. В настоящее время почти все блоки питания (БП) — импульсные. Рассмотрим более подробно, как устроен импульсный блок питания.
Стоит ли переплачивать?
Блоки питания поставляются во всех ценовых диапазонах. Каталог на Amazon начинается с моделей от 15$ для стандартного блока 400 Вт, и доходит до полномодульных киловаттных PSU за 180-240$ от EVGA или Seasonic, и не заканчивается даже на этом. Что же вы получите за свои деньги? Что действительно стоит больше 200 долларов?
Очевидно, что чем мощнее, тем лучше, но вопрос ещё в том, как эта мощность реализована. Самые дешёвые 300 Вт модели выдают до 25 А на линиях +12В, в то время как киловаттная модель обеспечит втрое больше энергии. Современные процессоры и видеокарты практически все свои потребности удовлетворяют линиями +12 В. Уверены, что вам хватит 25 А?
Официальное фото блока питания Seasonic.
Учитывая, что актуальные аппетиты растут вместе с актуальным железом, то ваш новенький компьютер с 32-ядерным процессором в паре с 300-ваттной топовой видеокартой дешёвый блок питания явно не «затащит». С другой стороны, самые дорогие PSU легко справятся и будут иметь ещё приличный запас мощности. Ну а поскольку совокупная цена такого процессора и видеокарты может легко превысить 3500$, то стоит ли экономить ещё парой-другой сотен баксов сверху на обеспечение нормального питания для такого монстра.
Но на самом деле вы платите за качество компонентов в блоке питания. Взгляните на внутренности нашего Cooler Master в начале статьи. Вы не увидите там безумного количества всяких «шабашек», а поскольку каждый из тех немногочисленных элементов – критически важный компонент в работе устройства, нетрудно понять, почему не стоит гоняться за дешевизной.
