Транзисторный аналог тиристора (динистора / тринистора). Имитатор, эмулятор на транзисторах. Схема, расчет, применение.
Схема аналога тиристора (диодного и триодного) на транзисторах. Расчет параметров он-лайн. (10+)
Транзисторный аналог тиристора
В маломощных пороговых и нестандартных схемах транзисторные аналоги диодного (динистора) и триодного (тринистора) тиристоров применяются даже чаще, чем элементы, выполненные в одном кристалле. Причина в том, у серийных тиристоров высокий разброс параметров, а некоторые из очень важных для перечисленных схем параметров вообще не нормируются. А аналог можно изготовить со строго заданными параметрами.
Важнейшими параметрами тиристоров в пороговых и нестандартных схемах являются: ток отпирания (Io), напряжение отпирания или отпирающее напряжение (Uo), ток удержания (Ih), напряжение запирания или напряжение насыщения при токе удержания (Uc). Смотри вольт-амперную характеристику тиристора.
В силовых схемах аналоги не применяются потому, что сила тока базы каждого транзистора в тиристорном аналоге равна половине всего тока через схему. А у транзисторов, как правило, сила тока базы ограничена довольно небольшой величиной.
Вашему вниманию подборка материалов:
Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам
Схема однокнопочного управления тиристором
На рисунке 1 показана одна из простейших схем однокнопочного управления тиристорным коммутатором. В схеме (здесь и далее) используют кнопки без фиксации положения. В исходном состоянии нормально замкнутые контакты кнопки шунтируют цепь управления тиристором.
Сопротивление тиристора максимально, ток через нагрузку не протекает. Диаграммы основных процессов, протекающих в схеме на рис. 1, рассмотрены на рис. 2.
Для включения тиристора (ON) нажимают на кнопку SB1. При этом нагрузка оказывается подключенной к источнику питания через контакты кнопки SB1, а конденсатор С1 заряжается через резистор R1 от источника питания.
Скорость заряда конденсатора определяется постоянной времени цепи R1C1 (см. диаграмму). После того как кнопку отпустят, конденсатор С1 разряжается на управляющий электрод тиристора. Если напряжение на нем равно или превышает напряжение включения тиристора, тиристор отпирается.
Рис. 1. Принципиальная схема управления тиристором с помощью одной кнопки.
Рис. 2. Диаграммы основных процессов, протекающих в схеме с тиристором.
Отключить нагрузку (OFF) можно кратковременным нажатием на кнопку SB1. При этом конденсатор С1 не успевает зарядиться. Поскольку контакты кнопки шунтируют электроды тиристора (анод — катод), это равноценно отключению источника питания тиристора. В результате нагрузка будет отключена.
Следовательно, для включения нагрузки необходимо с большей продолжительностью нажать на управляющую кнопку, для отключения — еще раз кратковременно нажать ту же кнопку.
Виды современных устройств
Эта кнопка соединяет управляющий электрод У с источником питания через резистор R1.
Рассеиваемая мощность. Регулировать яркость свечения светильников, в которых установлены энергосберегающие или светодиодные лампочками, не получится, так как в таких лампочках вмонтированы электронные схемы, и регулятор просто будет нарушать их нормальную работу. На чертеже ниже представлена цоколевка и основные детали тиристора.
Распространенные отечественные тиристоры выглядят следующим образом.
Если регулируемое устройство будет расположено на стационарном уровне, то имеет определённой смысл осуществить его подключение через выключатель с особым регулятором уровня яркости света. Вот так можно описать, как работает тиристор для чайников. Прибор, содержащий один управляющий электрод, называют триодным тиристором или тринистором иногда просто тиристором, хотя это не совсем правильно. Тиристорная схема регулятора не излучающая помехи Главное отличие схемы представляемого регулятора мощности паяльника от выше представленных, это полное отсутствие радиопомех в электрическую сеть, так как все переходные процессы происходят во время, когда напряжение в питающей сети равно нулю.
У VT1 он должен быть Управляемый электрод.
R 2 — это резистор, который обладает особым показателем переменного тока около 30 кОм. Реостат — довольно универсальное приспособление. В общем много привычных устройств построены на тиристорах. Вот только напряжение должно быть достаточным для того, чтобы засветить лампочку.
Для большей мощности необходим более мощный симистор, например, ТС Это хорошо демонстрирует схема управления тиристорами, а также любой справочник электриков например, в библиотеке можно бесплатно почитать книгу автора Замятин. Тиристор — краткий обзор полупроводника Включение полупроводника в открытое состояние возможно путём подачи импульса пускового тока небольшой величины на управляющий электрод У. Предлагаемая ниже схема позволит снизить мощность любого нагревательного электроприбора.
Симметричный тринистор называется также симистором или триаком от англ. Если при помощи такого прибора, как тиристор со временем подключать нагрузку в строго определённое время, то показатель действующего напряжения будет довольно низким, так как половина от напряжения действующее значение, которое и воспроизводит нагрузку будет намного меньше, чем световое. Само переключение происходит очень быстро, хоть и не мгновенно
Важное отличие симисторных схем от тиристорных состоит в том, что нет необходимости в выпрямительном устройстве. Вторую часть полупериода тиристор начнёт проводить ток и на выходе регулятора будет возникать особое входное напряжение.
Простой регулятор напряжения на тиристоре
https://youtube.com/watch?v=xUwoTJoo4cQ
Общие принципы управление
В структуре тиристора имеется 4 полупроводниковых слоя в последовательном соединении (p-n-p-n). Контакт, подведённый к наружному p-слою — анод, к наружному n-слою — катод. Как результат, при стандартной сборке в тиристоре максимально может быть два управляющих электрода, которые крепятся к внутренним слоям. Соответственно подключённому слою проводники, по типу управления устройства делятся на катодные и анодные. Чаще используется первая разновидность.
Ток в тиристорах течёт в сторону катода (от анода), поэтому соединение с источником тока осуществляет между анодом и плюсовым зажимом, а также между катодом и минусовым зажимом.
Тиристоры с управляющим электродом могут быть:
- Запираемыми;
- Незапираемыми.
Показательным свойством незапираемых приборов является отсутствие у них реакции на сигнал с управляющего электрода. Единственный способ закрыть их — снизить уровень протекающего сквозь них тока так, чтобы он уступал силе тока удержания.
Управляя тиристором следует учитывать некоторые моменты. Устройство данного типа сменяет фазы работы с «выключен» на «включён» и обратно скачкообразно и только при условии внешнего воздействия: при помощи тока (манипуляции с напряжением) или фотонов (в случаях с фототиристором).
Чтобы разобраться в данном моменте необходимо помнить, что у тиристора преимущественно имеется 3 вывода (тринистор): анод, катод и управляющий электрод.
Уэ (управляющий электрод) как раз таки и отвечает за то, чтобы включать и выключать тиристор. Открытие тиристора происходит при условии, что приложенное напряжение между А (анодом) и К (катодом) становится равным или превосходит объём напряжения работы тринистора. Правда, во втором случае потребуется воздействие импульса положительной полярности между Уэ и К.
При постоянной подаче питающего напряжения тиристор может быть открыт бесконечно долго.
Чтобы перевести его в закрытое состояние, можно:
- Снизить уровень напряжения между А и К до нуля;
- Понизить значение А-тока таким образом, чтобы показатели силы тока удержания оказались больше;
- Если работа цепи построена на действии переменного тока, выключение прибора произойдёт без постороннего вмешательства, когда уровень тока сам снизится до нулевого показания;
- Подать запирающее напряжение на Уэ (актуально только в отношении запираемых разновидностей полупроводниковых устройств).
Состояние закрытости тоже длится бесконечно долго, пока не возникнет запускающий импульс.
Изолированные драйверы затворов
Для получения очень высоких мощностей разработчики начинают использовать такие топологии, как двухключевой прямоходовый преобразователь, полумостовой или мостовой преобразователи. Во всех этих топологиях необходимо применять плавающий ключ.
Существуют решения этой задачи с использованием полупроводниковых компонентов, но только для низковольтных применений. Интегральные драйверы верхнего плеча не предоставляют разработчику достаточной гибкости, а также не обеспечивают такого уровня защиты, изоляции, устойчивости к переходным процессам и подавления синфазных помех, который дает хорошо спроектированный и изготовленный трансформатор для управления затвором.
На рис. 4 показан самый примитивный способ получения плавающего управления затвором. Выход микросхемы драйвера подключен через разделительный конденсатор к небольшому трансформатору (обычно тороидальному для лучшей производительности). Вторичная обмотка подключена непосредственно к затвору ПТ, и любые замедляющие резисторы должны располагаться со стороны первичной обмотки трансформатора
Обратите внимание на стабилитроны в затворе для защиты от переходных процессов. На выходе драйвера необходимо использовать ограничительные диоды, ими нельзя пренебрегать, даже если при первых испытаниях не возникли проблемы с реактивными токами в трансформаторе
Рис. 4. Простейшая изолированная схема для управления затвором
В простейшей изолированной схеме для управления затвором используется трансформатор, как показано на рис. 4. Ограничительные диоды необходимы для защиты от реактивных токов, а разделительный конденсатор предотвращает насыщение трансформатора. Конденсатор дает сдвиг уровня выходного напряжения драйвера, который зависит от относительной длительности управляющих импульсов.
Схема, представленная на рис. 4, обеспечивает отрицательное напряжение на вторичной обмотке на интервалах времени, когда ПТ выключен
Это значительно увеличивает устойчивость к синфазным помехам, что особенно важно для мостовых схем
Однако недостаток отрицательного смещения это уменьшение положительного напряжения, открывающего ПТ. При небольшой относительной длительности импульсов положительный импульс большой. При относительной длительности, равной 50%, половина имеющегося напряжения драйвера теряется. При большой относительной длительности положительного напряжения может не хватить для полного открывания ПТ.
Схемы с трансформаторной развязкой наиболее эффективны при относительной длительности от 0 до 50%. К счастью, именно это и нужно для прямоходовых, мостовых и полумостовых преобразователей.
Обратите внимание: на рис. 5 показано, как напряжение на разделительном конденсаторе смещается под действием низкочастотных колебаний, наложенных на выходные импульсы драйвера
Эти колебания должны тщательно подавляться для обеспечения безопасной работы. Обычно для борьбы с этим явлением увеличивают емкость конденсатора, что уменьшает Q для низкочастотных составляющих. Необходимо проверить работу схемы при всех возможных переходных процессах, особенно при старте, когда конденсатор разряжен.
Рис. 5. Колебания, возникающие в разделительном конденсаторе и влияющие на работу трансформатора
Как проверить тиристор от отдельного источника управляющего напряжения?
Вернемся к первой схеме проверки тиристора, от источника постоянного напряжения, но несколько видоизменив ее.
Смотрим рисунок №3.
4. Урок №4 — «Тиристор в цепи переменного тока. Импульсно — фазовый метод»
5. Урок №5 — «Тиристорный регулятор в зарядном устройстве»
В этих уроках, в простой и удобной форме, излагаются основные сведения по полупроводниковым приборам: динисторам и тиристорам.
Что такое динистор и тиристор, выды тиристоров и их вольт — амперные характеристики, работа динисторов и тиристоров в цепях постоянного и переменного тока, транзисторные аналоги динистора и тиристора.
А так же: способы управления электрической мощностью переменного тока, фазовый и импульсно-фазовый методы.
Каждый теоретический материал подтверждается практическими примерами. Приводятся действующие схемы: релаксационного генератора и фиксированной кнопки, реализованных на динисторе и его транзисторном аналоге; схема защиты от короткого замыкания в стабилизаторе напряжения и многое другое.
Особенно интересна для автолюбителей схема зарядного устройства для аккумулятора на 12 вольт на тиристорах. Приводятся эпюры формы напряжения в рабочих точках действующих устройств управления переменным напряжением при фазовом и импульсно-фазовом методах.
Чтобы получить эти бесплатные уроки подпишитесь на рассылку, заполните форму подписки и нажмите кнопку «Подписаться».
Добрый вечер хабр. Поговорим о таком приборе, как тиристор. Тиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их можно соотнести к электронным ключам. Но есть в тиристоре одна особенность, он не может перейти в закрытое состояние в отличие от обычного ключа. Поэтому обычно его можно найти под названием — не полностью управляемый ключ.
На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод. Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем. Освежить память о p-n переходе можно .
Принцип работы
В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным. Чтобы разобраться как работает тиристор стоит взглянуть на вольт-амперную характеристику. К аноду тиристора подали небольшое положительное напряжение. Эмиттерные переходы включены в прямом направлении, а коллекторный в обратном. (по сути все напряжение будем на нем). Участок от нуля до единицы на вольт-амперной характеристике будет примерно аналогичен обратной ветви характеристики диода. Этот режим можно назвать — режимом закрытого состояния тиристора. При увеличении анодного напряжения происходит происходит инжекция основных носителей в области баз, тем самым происходит накопление электронов и дырок, что равносильно разности потенциалов на коллекторном переходе. С увеличением тока через тиристор напряжение на коллекторном переходе начнет уменьшаться. И когда оно уменьшится до определенного значения, наш тиристор перейдет в состояние отрицательного дифференциального сопротивления (на рисунке участок 1-2). После этого все три перехода сместятся в прямом направлении тем самым переведя тиристор в открытое состояние (на рисунке участок 2-3). В открытом состоянии тиристор будет находится до тех пор, пока коллекторный переход будет смещен в прямом направлении. Если же ток тиристора уменьшить, то в результате рекомбинации уменьшится количество неравновесных носителей в базовых областях и коллекторный переход окажется смещен в обратном направлении и тиристор перейдет в закрытое состояние. При обратном включении тиристора вольт-амперная характеристика будет аналогичной как и у двух последовательно включенных диодов. Обратное напряжение будет ограничиваться в этом случае напряжением пробоя.
Общие параметры тиристоров
Напряжение включенияПрямое напряжениеОбратное напряжение
допустимое напряжениеМаксимально допустимый прямой токОбратный токМаксимальный ток управления электродаВремя задержки включения/выключенияМаксимально допустимая рассеиваемая мощность
Предварительная подготовка
Перед тестированием любого радиокомпонента будь то тиристор, транзистор или диод, нам необходимо ознакомиться с его спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента.
Маркировка обозначена красным овалом
Найдя маркировку, начинаем поиск спецификации (достаточно сделать соответствующий запрос в поисковике или в тематических форумах). Даташит на электронный компонент содержит много полезной информации, начиная от технических характеристик и заканчивая расположением выводов и списком аналогов (что особенно полезно при поиске замены).
Даташит на BT151 (аналог КУ202Н)
Определившись с типом и цоколевкой, приступаем к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой, можно не выпаивая его из платы, поэтому на данном этапе паяльник не нужен.
Это интересно: Как проверить симистор при помощи тестера: объясняем по пунктам

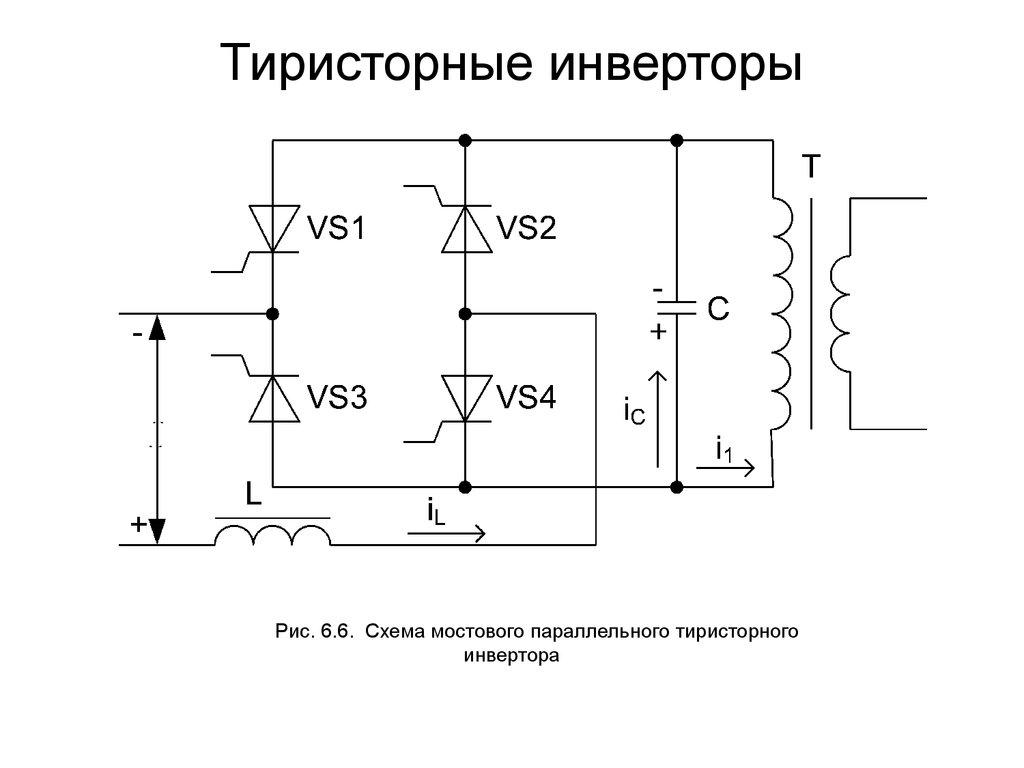

Приложения
Осциллограммы в выпрямленной схеме с несколькими тиристорами, регулирующими переменный ток. Красный график: напряжение нагрузки (выход) Синий график: напряжение срабатывания.
Тиристоры в основном используются там, где используются высокие токи и напряжения, и часто используются для управления переменными токами , когда изменение полярности тока вызывает автоматическое отключение устройства, что называется операцией « перехода через ноль ». Можно сказать, что устройство работает синхронно ; состоит в том, что как только устройство запускается, оно проводит ток в фазе с напряжением, приложенным к его катоду к анодному переходу, без дополнительной модуляции затвора, т. е. устройство полностью смещено . Это не следует путать с асимметричным режимом работы, поскольку выходной сигнал является однонаправленным, протекает только от катода к аноду, и поэтому имеет асимметричный характер.
Тиристоры могут использоваться в качестве элементов управления для контроллеров, запускаемых по углу фазы, также известных как контроллеры с фазовым возбуждением .
Их также можно найти в источниках питания для цифровых схем , где они используются как своего рода «расширенный автоматический выключатель », чтобы предотвратить повреждение компонентов, находящихся ниже по цепи, из-за сбоя в источнике питания. Тиристор используется вместе со стабилитроном, прикрепленным к его затвору, и если выходное напряжение источника питания поднимается выше напряжения стабилитрона, тиристор будет проводить и закоротить выход источника питания на землю (в общем, также отключая восходящий ток. прерыватель или предохранитель ). Этот вид схемы защиты известен как лом , и имеет преимущество перед стандартным автоматическим выключателем или предохранителем в том, что он создает путь с высокой проводимостью к земле для повреждающего напряжения питания и, возможно, для накопленной энергии в системе, на которую подается питание.
Первое крупномасштабное применение тиристоров с соответствующим запускающим диаком в потребительских товарах, связанных со стабилизированными источниками питания в цветных телевизионных приемниках, в начале 1970-х годов. Стабилизированное высоковольтное питание постоянного тока для приемника было получено перемещением точки переключения тиристорного устройства вверх и вниз по кривой спада положительной половины входа источника переменного тока (если бы использовался наклон нарастания, выходное напряжение всегда увеличивалось бы в сторону пиковое входное напряжение при срабатывании устройства и, следовательно, нарушение цели регулирования). Точная точка переключения определялась нагрузкой на выходной источник постоянного тока, а также колебаниями входного переменного тока.
Тиристоры десятилетиями использовались в качестве регуляторов света в телевидении , кино и театре , где они заменили низшие технологии, такие как автотрансформаторы и реостаты . Они также использовались в фотографии как важная часть вспышек (стробоскопов).
Демпферные схемы
Тиристоры могут срабатывать при сильном нарастании напряжения в закрытом состоянии. Это предотвращается путем подключения резистора — конденсатор (RC) , демпфер цепи между анодом и катодом , с тем чтобы ограничить DV / DT (то есть, скорость изменения напряжения с течением времени). Демпферы — это энергопоглощающие цепи, используемые для подавления скачков напряжения, вызванных индуктивностью цепи при размыкании переключателя, электрического или механического. Наиболее распространенная демпфирующая схема — это конденсатор и резистор, включенные последовательно через переключатель (транзистор).
Передача электроэнергии HVDC
Зал клапанов, содержащийблоки тиристорных клапанов, используемые для передачи электроэнергии на большие расстояния отплотинМанитобы.
Поскольку современные тиристоры могут переключать мощность в мегаваттах , тиристорные клапаны стали сердцем преобразования постоянного высокого напряжения (HVDC) в переменный ток или из него. В области этого и других приложений с очень высокой мощностью, как тиристоры с электрическим запуском (ETT), так и с легким запуском (LTT) по-прежнему являются основным выбором. Тиристоры объединены в схему диодного моста и для уменьшения гармоник включены последовательно, образуя . Каждый тиристор охлаждается , и вся конструкция становится одним из множества идентичных модулей, образующих слой в многослойном блоке клапанов, который называется четырехклапанным клапаном . Три таких стойки обычно монтируются на полу или подвешиваются к потолку вентильного зала объекта передачи на большие расстояния.
Практические примеры для повторения
Наибольшей популярностью среди радиолюбителей пользуются схемы, предназначенные для управления яркостью светильника и изменения мощности паяльника. Такие схемы просты для повторения и могут собираться без использования печатных плат простым навесным монтажом.
Схемы, выполненные самостоятельно, ничем не уступают по работоспособности заводским, так как не требуют настроек и при исправных радиодеталях сразу готовы к использованию. В случае отсутствия возможности или желания изготовить прибор своими руками с «нуля», можно приобрести наборы для самостоятельного изготовления. Такие комплекты содержат все необходимые радиоэлементы, печатную плату и схему с инструкцией по сборке.
Доминирующая схема
Такой прибор проще всего собрать на тиристоре. Работа схемы основана на способности открывания тиристора при прохождении входной синусоиды через ноль, в результате чего сигнал обрезается, и величина напряжения на нагрузке изменяется.
Схема для повторения тиристорного регулятора мощности построена на использовании тиристора VS1, в качестве которого используется КУ202Н. Это радиоэлемент изготавливается из кремния и имеет структуру p-n-p типа. Применяется в качестве симметричного переключателя сигналов средней мощности и коммутации силовых цепей на переменном токе.
При подаче напряжения 220в входной сигнал выпрямляется и поступает на конденсатор C1. Как только значение падения напряжения на C1 сравняется с величиной разности потенциалов, в точке между сопротивлениями R3 и R4 биполярные транзисторы VT1 и VT2 открываются. Уровень напряжения ограничивается стабилитроном VD1. Сигнал поступает на управляющий вывод КУ202Н, а конденсатор C1 разряжается. При возникновении сигнала на управляющем выводе тиристор отпирается. Как только конденсатор разрядится, VT1 и VT2 закрываются, соответственно запирается и тиристор. При следующем полупериоде входного сигнала всё повторяется вновь.
Такой регулятор возможно использовать не только как диммер, но и для управления мощностью коллекторного двигателя. Доминирующая схема может работать при токах до 10 ампер, эта величина напрямую зависит от характеристик используемого тиристора, при этом он обязательно устанавливается на радиатор.
Контроллер нагрева паяльника
Управление мощностью паяльника не только положительно сказывается на сроке его службы, предотвращая жало и внутренние его элементы от перегревания, но и позволяет выпаивать радиоэлементы, критичные к температуре устройства.
Приборы для контроля температуры паяльника выпускаются давно. Одним из его видов был отечественный прибор, выпускающийся под названием «Добавочное устройство для электропаяльника типа П223». Он позволял подключать низковольтный паяльник к сети 220В.
Проще всего выполняется регулятор для паяльника с применением симистора КУ208Г.
Силовые контакты подключаются последовательно к нагрузке. Поэтому ток, протекающий через симистор, совпадает с током нагрузки. Для управления ключевым режимом применяется динистор VS2. Конденсатор C1 заряжается через резисторы: R1 и R2. Индикация работы организовывается под средством VD1 и светодиода LED. Из-за того, что для изменения напряжения на конденсаторе требуется время, образуется сдвиг фаз между сетевым и конденсаторным напряжением. Изменяя величину сопротивления R2, регулируется величина фазового сдвига. Чем дольше конденсатор заряжается, тем меньше находится в открытом состоянии симистор, а значит и значение мощности ниже.
Такой регулятор рассчитан на подключение нагрузки с мощностью до 300 ватт. При использовании паяльника с мощностью более 100 ватт симистор следует устанавливать на радиатор. Изготовленная плата с лёгкостью помещается на текстолите размером 25х30 мм и свободно размещается во внутренней сетевой розетке.
https://youtube.com/watch?v=22UqGJZ3s9w
https://youtube.com/watch?v=3AO1keRjdbs
Бытовые электроприборы в наших домах подключаются к одной из фаз трехфазного переменного тока напряжением 220 В и частотой 50 Гц. Часто бывает необходимо регулировать мощность и напряжение на входе.
Простейший регулятор мощности можно сделать на трансформаторе.
https://youtube.com/watch?v=7DXMjbQkhXw
Характеристики и их значение
Некоторые тиристоры могут коммутировать очень большие токи, в этом случае их называют силовыми тиристорами. Они изготавливаются в металлическом корпусе — для лучшего отвода тепла. Небольшие модели с пластиковым корпусом — это обычно маломощные варианты, которые используют в малоточных схемах. Но, всегда есть исключения. Так что для каждой конкретной цели подбирают требуемый вариант. Подбирают, понятное дело, по параметрам. Вот основные:
- Максимальный прямой ток. Значение тока, который может протекать через анод-катод. У мощных моделей он может достигать сотен Ампер.
- Максимально допустимый обратный ток. Указывается не для всех видов, только у обратно-проводящих.
- Прямое напряжение. Это максимально допустимое падение напряжения в открытом состоянии при прохождении максимального тока.
- Напряжение включения. Минимальный уровень управляющего сигнала, при котором тиристор сработает.
Пример характеристик
- Удерживающий ток. Если ток, протекающий через анод-катод ниже этого значения, устройство переходит в запертое состояние.
- Минимальный ток управляющего сигнала. При подаче тока ниже этого значения, элемент не откроется.
- Максимальный ток управления. Если превысить этот параметр, p-n переход выйдет из строя.
- Рассеиваемая мощность. Определяет величину подключаемой нагрузки.
Есть еще динамический параметр — время перехода из закрытого в открытое состояние
В некоторых схемах это важно. Может еще указываться тип быстродействия: по времени отпирания или по времени запирания
