Принцип работы контактора

Содержание

Назначение контакторов

Можно разделить эти устройства по основным признакам, хотя область применения фактически неограниченна.

Типы контакторов по назначению

Устройства дистанционного включения (выключения, переключения). При работе комплекса электроустановок возникает необходимость реализовать определенный алгоритм подачи питания. Ручное управление: кнопкой, выключателем. Оператор в нужный момент подает сигнал, контакторы переменного тока приводятся в действие, коммутируя питание по заданной схеме работы. Например, нажатием одной кнопки можно запустить целый завод: конвейер, станки, освещение, систему вентиляции. Соединив определенным образом множество контакторов, можно на схеме управления автоматизировать систему питания (при этом стартовые команды подаются вручную).В автоматическом режиме команда подается с помощью электронной схемы. Программа управляет циклами производства, в нужный момент, запуская и останавливая электроустановки. При этом, любой линейный контактор можно оснастить функцией защиты: например, концевой выключатель или термореле. При создании определенных аварийных условий, питание катушки прекращается, и рабочие контакты размыкаются.
Включение мощной электроустановки с помощью слаботочной линии, или опять же кнопкой (выключателем). Типичный пример — пускатель электродвигателя.
Казалось бы, причем тут модульный контактор: для чего он нужен, если можно использовать кнопку или выключатель?Действительно, питание на электроустановку можно подать напрямую, используя контакты кнопки. Однако для надежного соединения мощного потребителя контактная группа и механизм замыкания должны быть массивными, необходимо прикладывать большое усилие при включении. Такую же силу надо применить для обесточивания. Это не всегда удобно, особенно в аварийной ситуации. Поэтому устройство, с которым непосредственно работает оператор, выполняется компактным, оно рассчитано на малый ток (потребление катушки контактора небольшое), и для приведения в действие требуется небольшое усилие, особенно на кнопке выключения. А сам линейный контактор может быть достаточно габаритным, и срабатывает он мгновенно.Еще одна причина, по которой используется разнесение по мощности управляющих и силовых линий — высокая частота циклов включения и выключения. Например, электротранспорт. Водитель до тысячи раз за смену нажимает на педаль акселератора. Если оснастить силовыми контактами сам рычаг — пользоваться им будет неудобно. Поэтому педаль только подает слабый ток на катушку, а линейный контактор запускает мощный электродвигатель.

Многие из вас, находясь рядом с кабиной водителя, слышали регулярные громкие щелчки при нажатии педали. Именно так работает линейный контактор.

Различные типы привода

Электромагнитный — основной вид, и самый распространенный. Принцип его работы мы подробно рассмотрели в начале статьи

Разве что можно акцентировать внимание на удерживающий механизм рабочей катушки. Большинство кнопочных (магнитных) пускателей не имеют фиксатора включающей кнопки

То есть, после того как оператор уберет палец, питание на электромагните должно пропасть. Конструкция большинства пускателей учитывает этот момент. На толкателе замыкающих пластин есть контактная группа, которая замыкает цепь соленоида. Пока работает вся электроустановка — на катушке есть питания. Стоит напряжению кратковременно пропасть (аварийная ситуация, или нажата размыкающая кнопка выключения), все цепи разрываются, и включение производится повторно. Это добавляет безопасности при работе механизма. После неконтролируемого восстановления питания, электроустановка не запустится, пока оператор на примет решение о включении.
рабочий день окончен, включатель остался замкнутым (станок не работает, про аварию все забыли);
питание на линии восстановлено, в безлюдном цеху начинают работать станки, нагревательные элементы, и прочее.

Использование контакторов исключает такие ситуации.

С электромагнитной тягой разобрались. Кроме нее, существуют иные способы привести в движение контактную группу. Пневматические устройства позволяют замыкать мощные контакты без применения электромагнитных приводов.

Принцип работы такой же, только в качестве управляющей команды выступает импульс высокого давления. Такие устройства широко применяются на железнодорожных локомотивах, или других установках, где присутствует пневматика.

Конструктивные элементы

Каждый контактор КМИ оборудуется катушкой или электромагнитом, составляющим основу прибора. Питание данного компонента осуществляется в широком диапазоне напряжений – 12-380 вольт. Перед подключением нужно точно установить рабочий ток электромагнита, указанный в паспорте или в боковой части корпуса катушки.

Следующий важный элемент конструкции – сердечник. Он представляет собой сборную конструкцию с металлическими пластинами, пропитанными лаком. Сердечник состоит из неподвижной и подвижной частей. Первая часть служит для размещения катушки, а другая часть – подвижная – предназначена для расположения подвижных контактов. Крепление неподвижных контактов выполняется с помощью винтов к пластмассовому корпусу прибора. Подвижные – крепятся к сердечнику специальным изоляционным держателем. В наконечники полюсов неподвижной части запрессованы короткозамкнутые кольца из алюминия, устраняющие эффект детонации.

Площадь соприкосновения контактных напаек в разных конструкциях ИЭК может отличаться. Она зависит от рабочего тока силовых цепей, который может быть пропущен контактором. В связи с этим, каждый тип прибора имеет свою величину – первую, вторую, третью и т.д. Большинство из них оборудовано четырьмя контактными парами: три предназначены для силовой цепи, а один – является дополнительным и выполняет различные функции. Он блокирует цепь управления, включает звуковую или цветовую сигнализацию, частично обеспечивает автоматическую релейную защиту управления электроустановок.

Соединение проводников осуществляется при помощи специальных соединительных контактов. Они имеют овальную форму, благодаря которой повышается надежность фиксации. Для небольших проводов используются закаленные тарельчатые шайбы, а под проводники большого сечения предусмотрена зажимная скоба. Насечки на контактах еще больше повышают надежность фиксации, увеличивают площадь контакта и снижают нагрев проводов.

Когда на катушку поступает питание, это приводит к появлению электромагнитного эффекта. Под его влиянием металлический цилиндр начинает двигаться вверх, после чего происходит замыкание контакта. Цепь, подающая питание к катушке, считается управляющей, а напряжение в ней достаточно низкое, в пределах 24 вольт. Другая цепь, которая замыкает контакт является силовой, поскольку по ней проходит ток с напряжением, достигающим 660 вольт. При отсутствии подачи питания металлический сердечник под действием пружины возвращается в исходное положение, а цепь оказывается разомкнутой.

Основные неисправности

К возможным поломкам контакторов относят выход из строя магнитной управляющей катушки, а также подгорание и отказ самих коммутирующих контактов. В первом случае единственно возможный выход из положения – замена катушки новым, работающим образцом. При подгорании контактов можно попытаться восстановить их, слегка подчистив поврежденные места сначала надфилем, а затем мелкой шкуркой. Однако такая «косметическая» операция – не выход из положения. Рано или поздно пользователю придется заменить обгоревшие контакты новыми (резервными) или снятыми с другого устройства образцами.

Технические характеристики

Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.

Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:

Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
Показатели условного теплового тока с категорией использования АС-1 – 25 А.
Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.

Отдельно следует отметить характеристики управляющих цепей в самом контакторе:

Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
При срабатывании катушка потребляет мощность в размере 60 ВА.
В положении удержания катушка потребляет мощность, величиной 7 ВА.
Контакты замыкаются в течение 12-22 миллисекунд.
Размыкание контактов происходит в течение 4-16 мс.
Катушка управления обладает мощностью рассеяния – 3 Вт.

Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

Электромагнитные контакторы

Контактор

представляет собой двухпозиционный электрический аппарат, предназначенный для частых коммутаций силовых электрических цепей с током, не превышающим тока перегрузки. Замыкание (размыкание) контактов контактора осуществляется электромагнитным приводом.

Различают контакторы постоянного и переменного тока.

Контакторыпостоянноготока предназначены для коммутации силовых электрических цепей постоянного тока и приводятся в действие электромагнитом постоянного тока.

Контакторыпеременноготока предназначены для коммутации силовых электрических цепей переменного тока и приводятся в действие электромагнитом постоянного или переменного тока.

Что такое контактор

Контакторами называются специальные приборы для включения и выключения электрической цепи различной мощности и напряжения. При этом действие выполняется автоматически или посредством удаленного пульта управления. Для работы используется электромагнитный привод, а сам прибор состоит из:

контактов: основных и дополнительных;

Такое устройство может заменить как реле, так и обычный выключатель. При этом прибор рассчитан на длительную эксплуатацию и собирается из прочных износостойких материалов и элементов.

Зачем нужен контактор

Так же, как и подвиды, оригинальный контактор нужен для управления электрической цепью. Но он имеет несколько особенностей работы:

возможность полной автоматизации включения и выключения цепи;

высокая скорость работы, позволяющая смыкать и размыкать цепь до нескольких тысяч раз в час.

Благодаря этим особенностям контакторы применяются в тех областях, где нужно регулярно и часто активировать электрические цепи. Вручную делать это не просто неудобно, а даже малоэффективно. Так что лучше доверить работу автоматизированной системе.

Где используются контакторы

Для чего нужны контакторы? Сферы применения данных приборов разнообразны:

коммунальное хозяйство: управление освещением, лифтами, вентиляцией и системами тепло- и водоснабжения;

в промышленности и строительстве контакторы встречаются практически во всех электрических приборах;

для электротранспорта: в трамваях и троллейбусах эти аппараты отвечают за работу тягового двигателя;

в бытовых условиях с помощью контакторов автоматизируют работу внутридомовых электросетей.

В зависимости от функций бывают и узкоспециализированные контакторы, сконструированные для работы, например, только с двигателями или строительной электротехникой. Перед тем, как купить прибор такого типа нужно точно определиться, где и при каких условиях он будет работать.

Какие бывают контакторы

Существует множество моделей, предназначенных для работы в различных условиях, от отличающихся погодных условий до номинальных токов. Но общая классификация включает всего два типа:

Постоянного тока. Нужны для проведения тока соответствующего типа. Именно такие устройства устанавливаются в большинство двигателей с электрической тягой.

Переменного тока. Такие предназначены для проведения, соответственно, переменных токов напрямую к нужной аппаратуре или к блоку питания.

Контакторы представлены широким модельным рядом, и чтобы правильно выбрать прибор нужно знать параметры электрической сети.

Что такое магнитный пускатель?

Магнитные пускатели являются также коммутационными устройствами, которые являются фактически модифицированными контакторами, поддерживающими возможность коммутации мощных нагрузок переменного и постоянного тока. Эти устройства эффективно применяются для включений/отключений силовых электроцепей. Предлагаемые коммутационные системы владеют достаточно широкой областью применения. Основное их предназначение — это пуск, реверсирование током и остановка 3-фазного электрического асинхронного привода. Кроме этого, эти устройства успешно могут применяться в системах дистанционного управления различными электрифицированными объектами. Кроме основных рабочих элементов контакторы могут доукомплектовываться различными дополнительными узлами такими, как тепловые реле, вспомогательные контактные группы, автоматы для пуска электродвигателей и пр.

Что общего между контактором и пускателем?

Чтобы понять, в чем же отличия между этими двумя коммутационными системами сначала разберемся, в чем же они схожи между собой.

Общим между пускателем и контактором является то, что оба этих устройства применяются для коммутации электрических цепей, питающих электрооборудование. И контакторы и пускатели применяются для пуска/остановки электродвигателей переменного тока, а также для ввода или вывода ступеней сопротивления, если пуск/остановка выполняются по реостатному принципу.

И контактор, и пускатель владеет в своей конструкции дополнительными парами контактов, используемыми для цепей управления. Они могут быть нормально замкнутыми или нормально разомкнутыми парами контактов.

Габаритные размеры.

Контактор, в отличие от пускателя является довольно таки увесистым и крупногабаритным устройством. Например, 100-амперный контактор в сравнении с таким же пускателем в несколько раз тяжелее и имеет существенно большие размеры.

Конструкционные особенности

Если рассматривать конструкцию контактора, то сразу бросаются в глаза мощные силовые контакторы с дугогасительными камерами. Защитного кожуха, как такового, в контакторах нет, контактор монтируется на специальных щитах, расположенных в закрытых помещениях.

Что касается пускателя, то его силовые контакты всегда находятся под защитой пластикового корпуса. Больших камер дугогашения в пускателях нет, поэтому их не рекомендуют использовать в мощных электроцепях, где требуется частая коммутация.

Защищенность

Благодаря использованию пластикового корпуса в пускателе, а в некоторых случаях и металлического кожуха, эти устройства отличаются высокой степенью защищенности от воздействий внешних факторов. Поэтому такие пускатели можно устанавливать даже под открытым небом, что нельзя делать с контакторами.

Назначение устройств

Основным назначением пускателя является пуск и остановка 3-фазных электрических приводов, работающих на переменном токе. Кроме этого, эти устройства могут осуществлять коммутацию цепей для подачи питания на осветительные системы, обогревательное оборудование и прочее электрическое оборудование.

Что касается контактора, то он подходит для коммутации любых цепей постоянного и переменного тока.

Заключение

Исходя из выше сказанного, следует, что пускатель является своего рода одной из модификаций контактора и может применяться для определенных целей. Контакторы, конструкция которых модифицируется постоянно, могут применяться практически в любом случае для выполнения коммутации электрических цепей. Поэтому на современном потребительском рынке контакторы практически вытеснили пускатели и успешно выполняют их функции.

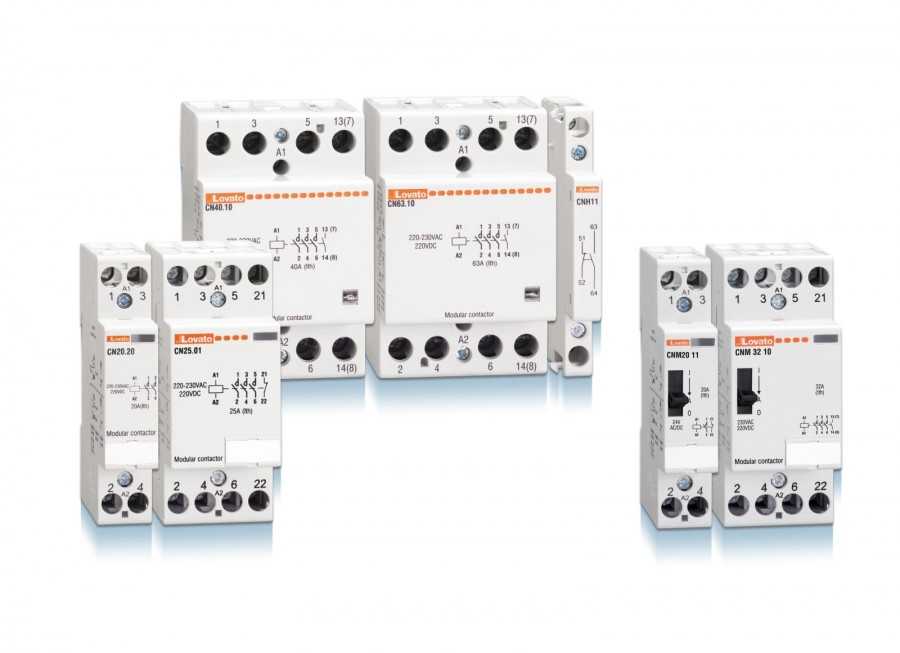

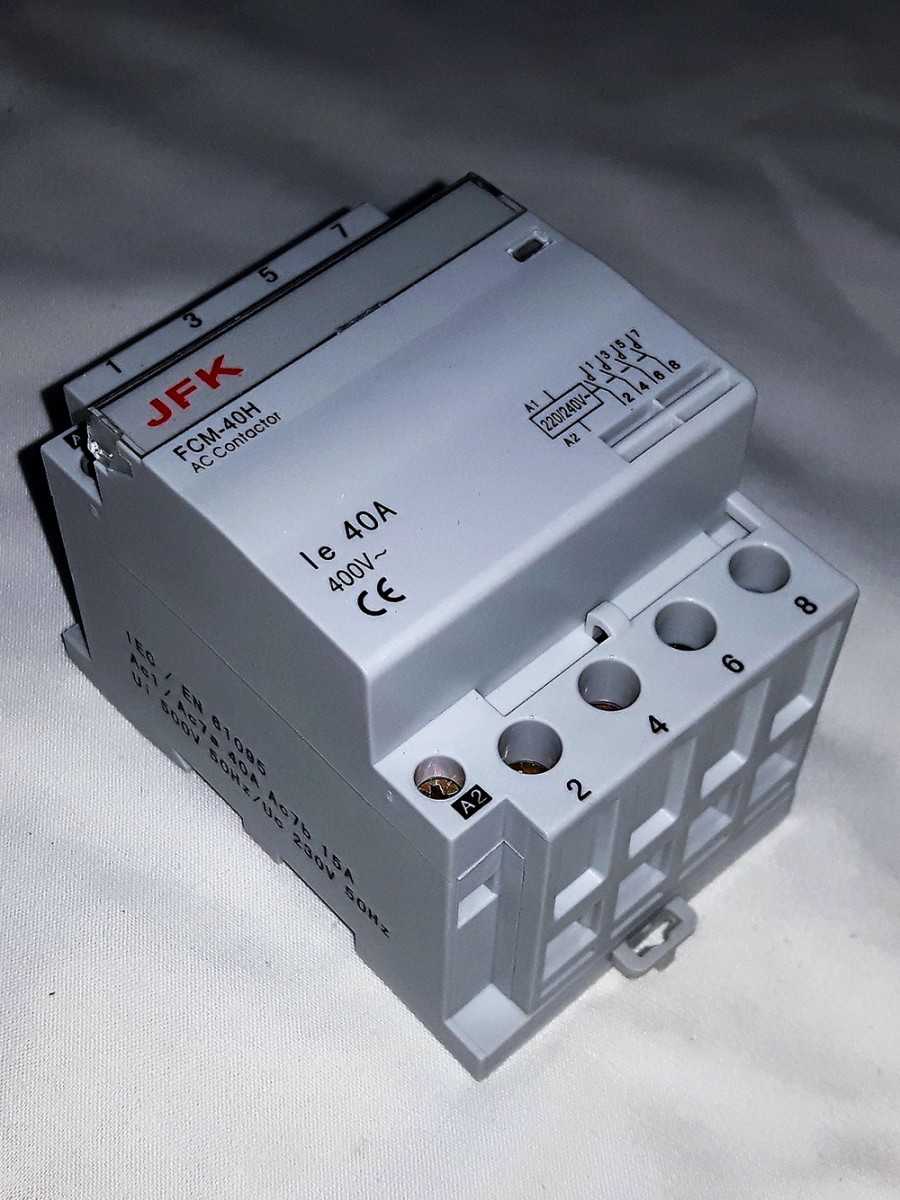

Контактор модульный

Контактор ABB представляет собой устройство, контакты которого замыкаются или размыкаются катушкой (электромагнитом). Подали напряжение на катушку (электромагнит), и контакты самого контактора в зависимости от его исполнения или замкнулись или разомкнулись

Катушки контактора рассчитаны на напряжение, как переменного тока (АС), так и постоянного (DC), поэтому при выборе контактора обращайте внимание на этот параметр. Напряжение можно подключать от 12 до 415 В, на это тоже обязательно надо обратить внимание, т.к

модульный контактор, рассчитанный на напряжение 12В при подаче на него 220 В просто сгорит.

Модульные контакторы ABB делятся на две серии: ESB и EN. Отличие в том, что контакторы ESB управляются только подачей или отключением напряжения и рассчитаны на токи 20, 24, 40 и 63А, а контакторы EN имеют дополнительное ручное управление (включение/отключение) и рассчитаны на токи до 40А.

У контакторовдва вида контактов. Одни контакты – это силовые контакты, которые размыкают или замыкают силовые цепи, а другие – контакты управления самим контактором, т.е. непосредственно дают команду на замыкание/размыкание силовых.

Контакты управления А1-А2 обозначаются одинаково на всех контакторах. Именно к ним надо подать или снять напряжение, чтобы силовые контакты размыкались или замыкались.

Силовые контакты, которые включают или отключают нагрузку, подключенную к контактору, всегда парные 1-2, 3-4, 5-6, 7-8 и т.д.

Количество пар силовых контактов у магнитных пускателей ABB чётное, или два или четыре. Обозначаются или НО (нормально открытый) или НЗ (нормально закрытый). Т.е. при отсутствии напряжения на катушке НО – разомкнуты, при подаче напряжения на катушку НО замыкаются, ну а НЗ соответственно наоборот. Вариации бывают разными 2НО (два открытых контакта), 3НО-1НЗ (три открытых + один закрытый) и т.д., и обозначаются на корпусе контактора цифрами 40 (четыре контакта НО), 20 (два контакта НО), 22 (два НО и два НЗ), 02 (два НЗ).

Например, из названия контактора ABB EN40-40N следует, что этот модульный контактор рассчитан на номинальный ток 40А и имеет четыре НО (нормально открытых) контакта. Также указано, что катушка контактора рассчитана на напряжение 230В переменного или постоянного тока.

Для защиты катушки управления контактора правильно ставить в её цепь автоматический выключатель, и т.к. мощность потребляемая катушкой мизерная, то номинал автомата лучше брать не более 1А.

Контактор ESB 20А занимает 1 модуль, 24А – 2 модуля, 40 и 63А – занимают по 3 модуля на дин-рейке.

Контакторы бывают также и с ручным управлением, точнее с комбинированным. Т.е. можно при помощи переключателя включать и выключать модульный контактор руками, передвигая рычажок. На фото ниже показан контактор ABB EN-40-4НО с ручным управлением.

К контакторам, как и к другим модульным приборам ведущих серий ABB, Легранд, Шнейдер Электрик, Хагер, можно прикреплять по бокам дополнительный контакт. Только следует учитывать, что это “не совсем полноценные” контакты, у них номинальный ток только до 6А.

Ниже привожу пример дополнительного контакта к контактору Legrand. В дополнительном контакте на самом деле имеется два контакта, один НЗ, другой НО.

Сцепить модульный контактор и дополнительный контакт несложно. Схема сцепления устройств между собой изображена на самом дополнительном контакте

Важно, чтобы отверстие в контакторе и “рычажок” дополнительного контакта точно совпали

А так выглядят совмещенные приборы, в том числе, и уже подключенные в электрическом щитке.

Схемы включения магнитных пускателей

Одна из простейших схем подключения магнитного пускателя показана ниже:

Принцип работы данной схемы довольно прост: при замыкании автоматического выключателя QF собирается схема питания катушки магнитного пускателя. Предохранитель PU обеспечивает защиту схемы управления от коротких замыканий. При нормальных условиях контакт тепловых реле Р замкнут. Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая силовые контакты КМ, а также блок контакт БК. Блок контакт БК нужен для того, чтоб замкнуть цепь управления, поскольку кнопка после того как ее отпустят, вернется в исходное положение. Для остановки этой электродвигателя достаточно нажать кнопку «Стоп», которая разберет схему управления.

При длительном токе перегрузке сработает тепловой датчик Р, который разомкнет контакт Р, и это тоже приведет к остановке машины.

При схеме включения приведенной выше следует учесть напряжение номинальное катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то данную схему употреблять нельзя, а можно применить с нейтральным проводником, а если в обмотки двигателя соединены треугольником (220 В), то данная система вполне жизнеспособна.

Схема с нейтральным проводником:

Единственное отличие этих схем включения, что в первом случае питание системы управления подключено к двум фазам, а во втором к фазе и нейтральному проводнику. При автоматическом управлении системой пуска вместо кнопки «Пуск» может включатся контакт из системы управления.

Посмотреть как подключить не реверсивное магнитное пусковое устройство вы можете здесь:

https://youtube.com/watch?v=fRilXt_Ciik

Реверсивная схема включения показана ниже:

Эта схема более сложная, чем при подключении не реверсивного устройства. Давайте рассмотрим принцип ее работы. При нажатии кнопки «Вперед» происходят все описанные выше действия, но как вы видите из схемы, перед кнопкой вперед появился нормально замкнутый контакт КМ2. Это нужно для выполнения электрической блокировки одновременного включения двух устройств (избежание короткого замыкания). При нажатии кнопки «Назад» во время работы электропривода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для произведения реверса машины необходимо нажать кнопку «Стоп» и только после отключения одного устройства можно будет включить второе.

И видео подключения реверсивного магнитного пускового устройства:

https://youtube.com/watch?v=TjKU-6YUnYg

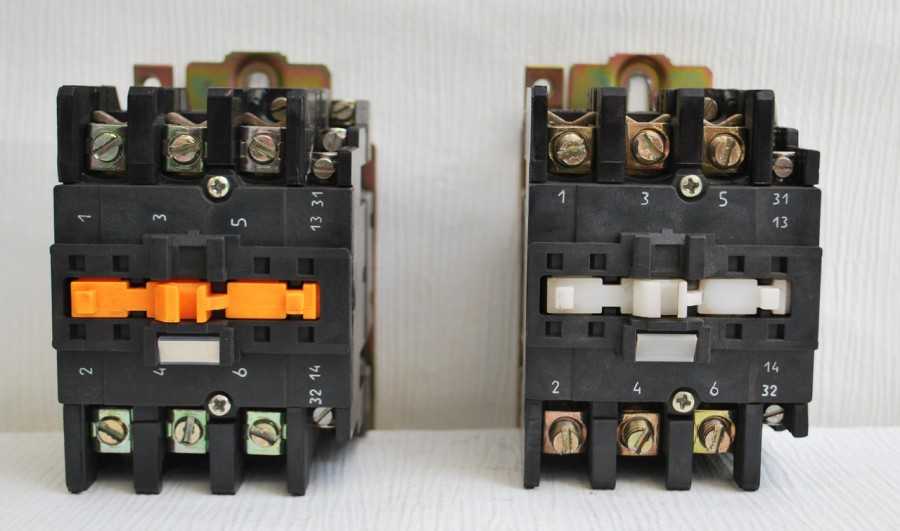

Электромагнитный контактор

Простой электромагнитный контактор отличается от модульного способом коммутации, а именно – имеет электромагнитную катушку. Для организации питания потребителей используются блок-контакты. При включении контактора все контакты срабатывают одновременно.

Применение таких контакторов целесообразно для коммутации мощных или трехфазных электропотребителей: водяных насосов, токарного станка в мастерской и так далее.

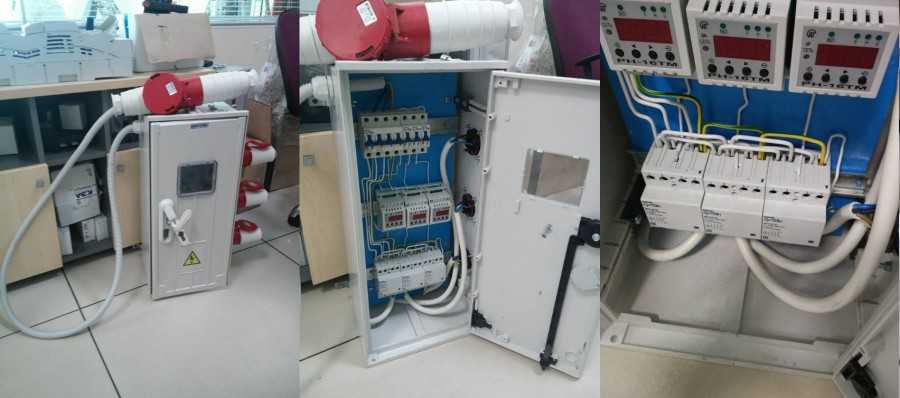

Электромагнитный контактор также может быть установлен в домовом электрическом щите и управляться дистанционно, либо посредством сигналов от различных реле.

Список преимуществ электромагнитного контактораИсточник 400volt.ru

Наиболее часто такие контакторы можно встретить в системе водоснабжения с гидроаккумулятором. Блок-контакты настраиваются на нормально замкнутое состояние, при включении контактора скважинный насос подает воду в гидроаккумулятор. При достижении необходимого давления внутри гидроаккумулятора реле давления подает команду на отключение контактора. Процесс повторяется по мере расходования воды жильцами дома.

В зависимости от мощности, при отключении потребителя может наблюдаться искрение контактов, что пагубно влияет на их срок службы. Электромагнитный контакторы комплектуются дугогасительными камерами, благодаря чему становится возможным отключение потребителей под нагрузкой без риска образования высокотемпературной электрической дуги.

Схемы подключения контактора

Контакторы выпускаются многими производителями электротехнической продукции и имеют разные типы и исполнение

При подключении такого устройства важно строго руководствоваться рекомендациями завода-изготовителя и нормативной электротехнической документацией. В инструкции и на самом корпусе прибора в обязательном порядке будет располагаться схема подключения данного механизма и его главные характеристики

Разобраться в этой электрической схеме профессиональному электрику не составит никакого труда, а вот неспециалисту придется немного постараться.

Независимо от того каким-образом подключается контактор в системе обязательно используется два вида сети: силовая и сигнальная. Сигнальная линия запускает сам контактор, а он в свою очередь замыкает силовую линию.

При подключении к мощным асинхронным двигателям важно подключать последовательно с контактором тепловое реле, для защиты двигателя от перегрева и автомат для защиты от короткого замыкания. Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять. А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства

Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства.

Два основных типа контакторов

Контакторы распределяются на два вида и могут быть одинарными и сдвоенными.

Одинарный контактор содержит в своей конструкции электромагнитное устройство, служащее для эффективного гашения электрической дуги. Он рекомендуется для цепей постоянного тока и тяжелых эксплуатационных условий, таких как: использование для железнодорожного оборудования, гидроэлектростанций, для индукционных печей и т. д.

Контактор должен осуществлять гашение дуги, возникающее при разрыве электрической цепи. При этом дуга не должна быть слишком короткой (быстрой), чтобы не вызвать перенапряжения в сети и недлинной, чтобы не способствовать разрушению материалов, из которых состоит контактор. Сопротивление дуги находится в прямой зависимости от числа свободных электронов, присутствующих в плазме Ферромагнитные элементы, из которых состоят дугогасящие камеры и помещенные в область дуги обязательно присутствуют в конструкции полюсов. Они должны развернуть дугу в нужном направлении, это так называемое магнитное взрывание, так они будут способствовать охлаждению среды и контактного соединения после гашения дуги. Для защиты от перегрузки контакторы совмещают с электронными или тепловыми реле перегрузки.

Рис. №2. Устройство контактора.

Катушка

Катушка контактора создает электромагнитное поле, в котором перемещается подвижная часть контактора, осуществляя замыкание электрической цепи. Питание на катушку приходит от сети постоянного и переменного тока.

Питание катушки переменным током

В случае питания от сети переменного тока его значение определяется полным сопротивлением катушки. Если магнитный зазор при включении катушки велик, индуктивность катушки имеет малое значение, полное сопротивление будет минимальным. Ток, проходящий через катушку, максимален и ограничивается величиной сопротивления. Величина тока нагрузки диктует тяговое усилие, необходимое для включения контактора.

Когда происходит замыкание магнитной цепи, ее магнитное сопротивление падает, в тоже время ее полное сопротивление многократно увеличивается, а ток снижается не менее чем в 10 раз. Ток в катушке уменьшается с повышением полного значения сопротивления, которое вызвано с уменьшением зазора в контакторе, но в тоже время его должно хватить для удержания электромагнитной катушки в закрытом состоянии.

Питание катушки постоянным током

Для сетей постоянного тока в питающую цепь катушки включают добавочное сопротивление (как правило, резистор).

В системах автоматизации используются специально разработанные контакторы с электромагнитами с невысоким энергопотреблением. Они разрешают прямое подключение оборудования, управление этими устройствами осуществляется с дискретного выхода прямым способом. Для осуществления этой функции контактор оснащен специальным электромагнитом.

Рис. №3. Схема электромагнита с низким энергопотреблением.

Дополнительная контактная система

Основная функция дополнительных контактов – самоблокировка, взаимная блокировка и блокирование контактов, а также индикация состояния контактора.

Основные модификации дополнительных контактов

Их три типа:

НО (NO) – нормально открытые контакты (разомкнутое состояние соответствует открытому контакту), закрытое состояние – соответствует подаче питающего напряжения на электромагнит.
НЗ (NC) – нормально закрытые контакты: закрытое состояние соответствует разомкнутому положению контактора, открытый контакт – подача питания на электромагнит.
Перекидные контакты НО/НЗ. Если на контактор не поступает питание, его контакты будут находиться в открытом или закрытом состоянии. После поступления напряжения их состояние переключается на противоположное.

Дополнительная контактная система оборудуется выдержкой времени, которую можно использовать после открытия или закрытия контактора. Время – регулируется.

Основные типы модульных контакторов

Пускатель. В этом приборе предусмотрено наличие вспомогательных контактов, специального реле, системы автозапуска, при этом автоматическая система может также подразделяться на реверсивную, нереверсивную, предусматривающую и не предусматривающую переключение обмоток.

Магнитный пускатель. Устройство представляет собой трехполюсный контактор, он оснащается двумя реле, которые служат для надежной защиты.

Промежуточное реле – этот прибор обладает малой мощностью, он позволяет увеличивать число контактов в цепях, в которых сравнительно слабый ток.

Производители маркируют свою продукцию по-разному, у каждого бренда имеется собственная структура обозначений

Выбирая модель, обращайте внимание на ее предназначение, так, МК, выпускаемые АВВ, идеально подходят для автоматизации систем оборудования в зданиях.. Контакторы с серийными обозначениями MF или MT используются для силовых цепей или цепей управления, а когда требуется аппарат для дистанционного управления, лучше остановить выбор на устройствах КМЭ.

Контакторы с серийными обозначениями MF или MT используются для силовых цепей или цепей управления, а когда требуется аппарат для дистанционного управления, лучше остановить выбор на устройствах КМЭ.

Классификация и отличия контакторов

Модульные контакторы различаются по нескольким признакам.

К основным классифицирующим факторам относится:

Тип цепи (главной и управляющей).
Напряжение входящей катушки и основной цепи.
Количество полюсов.
Наличие или отсутствие дополнительных контактов.

При работе разных устройств может быть использован как постоянный, так и переменный ток. Контактор переменного типа имеет один или два полюса, его токовый диапазон ограничивается 630 Амперами. Пусковой ток электромотора с ротором короткозамкнутого типа утяжеляет процесс запуска.

Модульный аппарат, рассчитанный на постоянный ток, оснащается тремя полюсами, работает в диапазоне 100−1000 Ампер. Характеризуется более лёгким режимом запуска. Устройства переменного и постоянного типа хорошо взаимодействуют с электромагнитами соответствующего типа.

По принципу работы контакторы делятся на механические и электромагнитные, по способу размыкания электроцепи — на одинарные и сдвоенные. В одинарном МК, благодаря специальному электромагнитному устройству, происходит эффективное гашение дуги. Это свойство даёт возможность применять такие контакторы в сложных системах индукционных печей и железнодорожного оборудования. Сдвоенный прибор характеризуется двойным разрывом дуги, показывает эффективную работу в тяжёлых условиях.
