Что делать, если не регулируется температура отопителя в салоне ваз-2110

Содержание

Необходимый инструмент для замены на ВАЗ-2110

Для десятков старых выпусков до 2003 года замена немного сложнее, чем модернизированный выпуск 2110 после 2003 года, но в любом случае для замены нам потребуются следующие инструменты и расходные материалы:

  • емкость для слива антифриза (с широким горлышком);
  • набор отверток с угольником, удлинителем и трещоткой;
  • набор отверток;
  • четыре новых винтовых зажима;
  • если планируется замена антифриза — антифриз новый;
  • правильно доработанный радиатор отопителя (не взаимозаменяемый).

Замена радиатора печки десятого семейства нового образца

Перед разборкой слейте антифриз в подготовленную емкость — если вы не заменили жидкость полностью, вам нужно только слить ее из блока цилиндров, открутив крышку и поместив емкость под двигатель. Если вы его заменяете, слейте также антифриз из радиатора.

Если полная замена антифриза не планируется, его можно частично слить, как показано на фото (крышка расширительного бачка должна быть закрыта).

Перед сливом снимаем крышку расширительного бачка и приступаем к работе:

  • После слива жидкости можно и нужно разобрать расширительный бачок — ослабить винтовые зажимы, снять шланги, открутить болты крепления бачка.
  • Прокладка капота должна мешать, снимите ее.
  • Снимите звуко- и теплоизоляцию с кожуха двигателя. Для этого отверткой Phillips открутите все саморезы на изоляции сверху. Снизу утеплитель крепится к корпусу двумя болтами с головкой на 10. Откручивать их удобнее высокой головкой с карданом и удлинителем.
  • Откручиваем пластиковые хомуты от изоляционного слоя.
  • Снимаем отделочные элементы.
  • Отсоедините разъемы от датчика уровня тормозной жидкости на крышке бачка.
  • Снимите вакуумную трубку гидроусилителя рулевого управления с кузова и отложите ее в сторону.
  • Головкой на 17 и храповиком откручиваем главный цилиндр, аккуратно проворачиваем вперед, не отсоединяя тормозные шланги.
  • Зайдите внутрь и отсоедините разъемы выключателя стоп-сигналов.
  • Высокой головкой (13) отверните гайки крепления педали тормоза и вакуумного усилителя.
  • Из-под капота вынимаем ГУР с педалью. Пластиковую накладку внизу лобового стекла снимать не нужно, без нее можно все поднять. Поднимите вакуумный агрегат и вытащите педаль через это отверстие. Отодвинуть вакуумный клапан в сторону.
  • Корпус отопителя нового экземпляра собран из двух частей, что значительно упрощает его демонтаж. Все, что вам нужно сделать, это открутить три болта с резьбой и сначала снять правую, а затем левую часть Снимите корпус нагревателя.
  • Получите полный доступ к шлангам отопителя, открутите винтовые зажимы на впускном, выпускном шлангах и одном пароотводчике.
  • Радиатор устанавливается в четырех точках — винт сверху у края стекла, две гайки на высоте коллектора и одна слева у фильтра. Найдите саморезы, которыми крепится радиатор, и снимите их.
  • Снимите старый радиатор, почистите-промойте полость от пыли и грязи, установите новый или отремонтированный старый радиатор. Сборка производится в обратном порядке. Вытащить старый радиатор. Очистите корпус обогревателя от грязи.
  • Снимите прокладку крышки и пороговую пластину.
  • Снимите шланг с этого штуцера.
  • Снимите главный тормозной цилиндр.
  • Снимите гайки крепления педали тормоза.
  • Снимаем корпус обогревателя.
  • Отключитьразъемы от старого радиатора.
  • Найдите саморезы, которыми крепится ТЭН, и открутите их.

После повторной сборки проверьте работу ТЭНа, стыки должны быть горячими. Если они не нагреваются в системе воздушного затвора, снимите ее и проверьте еще раз.

Меняем печку 2110 старой модификации

Поэтому после слива жидкости и отсоединения шлангов вентилятора снимите жабо, дворники и обшивку лобового стекла. Радиатор удерживается хомутами, из которых необходимо снять 4 штуки.

Снятие облицовки лобового стекла и фиксаторов кожуха отопителя.

После этого:

  • Открутите болты крепления салонного фильтра, при откручивании болтов запомните их положение (среди них 4 длинных).
  • Снимите вентилятор с частью кожуха Снимите переднюю часть кожуха вместе с вентилятором.
  • Вытащите корпус фильтра и заднюю часть корпуса вентилятора.
  • Ослабьте зажимы и снимите три шланга (впускной, выпускной и выпускной). Отсоедините шланги и вытащите старый радиатор.
  • Вытащить радиатор отопителя.
  • Откручивая винты, запомните их положение (из них 4 длинных).
  • Снимаем переднюю часть корпуса с вентилятором.
  • Вытащите корпус фильтра и заднюю часть корпуса вентилятора.
  • Отсоедините шланги и вытащите старый радиатор.

Как заменить радиатор печки на ВАЗ 2110

Итак, следует учитывать, что замена радиатора печки ВАЗ 2110 является необходимым решением в том случае, если радиатор сильно забит, поврежден и течет. В любом случае, неполадки с данным элементом приведут к тому, что печка не будет работать нормально.

Идем далее. Убедившись в том, что без замены не обойтись, нужно подобрать новый радиатор

Обратите внимание, есть два типа: старого (до осени 2003 года) и нового образца (после 2003 года). Так вот, они не взаимозаменяемы

Определившись с подходящим вариантом, также нужно понять, какой радиатор печки лучше на ВАЗ 2110. На практике, оптимальным решением является радиатор печки ДААЗ. Теперь рассмотрим, как снять печку на ВАЗ 2110. Точнее, основной ее элемент, то есть радиатор.

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

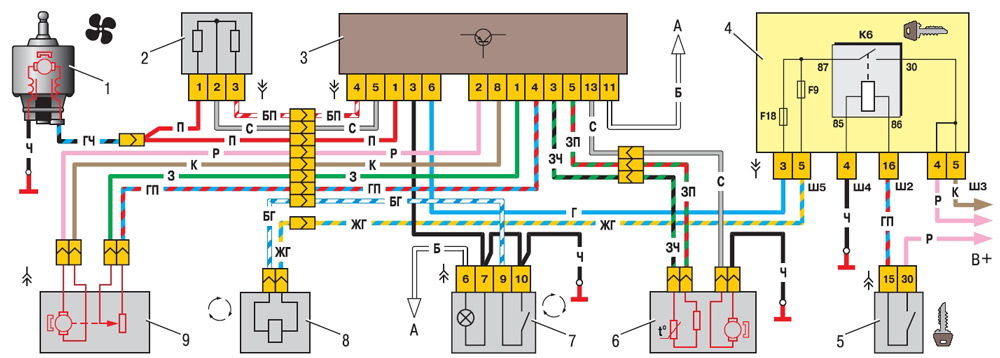

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца

Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

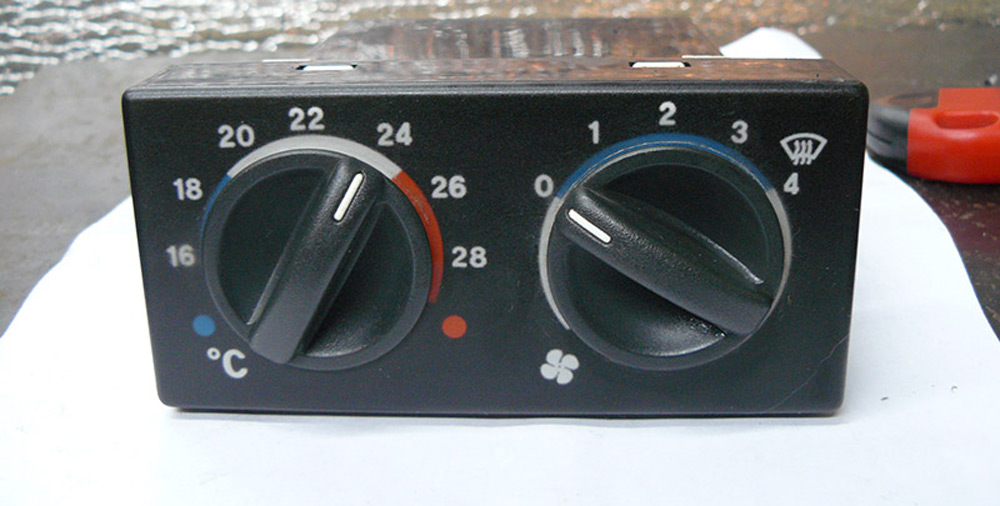

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Блок управления усовершенствованной моделью отопителя ВАЗ 2110

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца

Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Блок управления усовершенствованной моделью отопителя ВАЗ 2110

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата.  Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

Печка не дует совсем, в чём проблема

При выходе из строя отопителя, можно сделать первичную диагностику неисправностей своими руками.

К сожалению, сложная система управления отопителем не оправдала себя, как устройство, позволяющее снять хлопоты с водителя и автоматически поддерживать заданный температурный режим. Вместо этого мы получили массу неприятностей и холодные салоны в мороз. Пойдём от простого к сложному и для начала разберём проблемы с электрическим двигателем отопителя. Здесь все более-менее просто:

  1. Предохранитель. Включаем печку, она не работает. Если нам повезло, то сгорел предохранитель. Отыскать его проще простого, сложнее выяснить причину его перегорания. 25-амперный предохранитель F18 находится в главном монтажном блоке, он же защищает цепь подсветки бардачка, обогрева заднего стекла и частично имеет отношение к прикуривателю, так что продиагностировать его выход из строя просто. А для того чтобы найти короткое замыкание, из-за которого он сгорел, придётся прозванивать все эти цепи — подсветки бардачка, обогрева заднего стекла, омывателя фар и прикуривателя.

    Расположение предохранителя отопителя.

  2. Контакты. Очень частое явление на ВАЗ 2110 — отсутствие контакта на блоке управления отопителем или же на самом электродвигателе, нет контакта на провод питания на САУО. Придётся перебирать и зачищать все эти контакты.

    Проверяем контакты на блоке управления отопителем и электродвигателе.

  3. Нагнетатель печки. Электродвигатель печки тоже невечный и может как просто перегореть, так и выйти из строя по другой причине. Чтобы проверить его работу, добираемся до контактов его питания и замеряем напряжение. Если на входе в двигатель фиксируем 12 В, дело в двигателе. Возможно, износились или подгорели щётки, возможно, подгорел коллектор двигателя или перегорела иди замкнула обмотка. В любом случае, возиться с ним никто не станет, просто заменим электродвигатель новым.

Проверяем систему автоматического управления отопителем

Система управления печкой тоже может выдавать сюрпризы. Они заключаются в том, что может не работать одна из скоростей, несколько, а может работать всего одна, самая мощная. При этом блок САУО не универсальный и подбирается в зависимости от года выпуска автомобиля:

Одной из причин выхода из строя печки может быть блок системы автоматического управления отопителем.

  • 2110-8128020-03, цена 2300 рублей, применяется на десятках последних лет выпуска;
  • 21102-8121020, цена 3100 рублей, устанавливался на машины с климатической установкой;
  • 2110-8128020-02, около 2 тысяч, ставили на десятки первых лет выпуска;
  • 2110-8128020-01, 1840 рублей, применялся на некоторых машинах до 2000 года выпуска.

Печка ВАЗ-2110 дала сбой: определяем и устраняем причины

Если печка перестала правильно функционировать – это не значит, что сломалась вся система. Зачастую выход из строя одного из конструктивных элементов отопителя ведёт к её неправильной работе. Причин поломки может быть достаточно много, как и свидетельствующих об этом симптомов. Печка может дуть холодным воздухом, либо не дуть вообще. К наиболее распространённым причинам стоит отнести:

  • Неисправность привода;
  • Проблема с заслонками печки;
  • Негерметичные воздуховоды;
  • Образование воздушной пробки в радиаторе;
  • Неисправность термостата.

Отличительной конструкционной особенностью печки «десятки» считается отсутствующий краник отопителя. Такая система намного сложней в плане устройства, но и в разы эффективнее. Работа системы заключается в циркуляции охлаждающей жидкости по большому кругу с постоянным заходом в . Поступающий в салон автомобиля воздух регулируется заслонкой с приводом. Весь процесс возможен благодаря микродвигателю, который управляется в ручном, либо в автоматическом режиме. Если печка дует холодным воздухом, то неисправность следует искать именно в этих составляющих .

Если печка дует холодом, то первым делом необходимо убедиться в том, что привод изменяет положение заслонок или пытается это сделать. Чтобы проверить работоспособность устройства достаточно включить зажигание и начать вращать переключатель. Во время вращения переключателя положений убедитесь в том, что микродвигатель работает, а сами заслонки перемещаются. Если этого не происходит, то необходимо полностью демонтировать печку.

Первые серии ВАЗ-2110 включали в себя отопители салона с пластиковыми заслонками. После производитель стал оснащать печки металлическими экземплярами, они более надёжны, и не так часто заклинивают, как пластиковые. Под воздействием высоких температур пластиковые заслонки медленно деформируются. Именно деформация способствует их заклиниванию.

Если заклинит одну заслонку, то горячий воздух в салон поступать не будет. Кроме их заклинивания также возможно загрязнение пылью, образование ржавчины на металлических элементах. Всё это препятствует свободному перемещению заслонок. Работают ли эти элементы исправно или нет, можно понять во время их перемещения. Неисправные заслонки во время своего движения издают посторонние звуки. Решается проблема довольно просто, но необходимо полностью разбирать печку, ремонтировать заслонки с помощью подручных средств, либо полностью их заменять.

Составные части

В автомобилях ВАЗ 2110, как и в большинстве современных машин, обычная подача воздуха в салон совмещена с отоплением и управляется единым механизмом, состоящим из:

  1. Блока САУО (расшифровывается как система автоуправления отопителя). Он имеет две рукоятки. Той, что ближе к водителю, задают температуру поступающего воздуха. Обычный диапазон – 16 -30°С. Крайнее положение рукоятки с синей точкой обозначает, что заслонка печки закрыта, идет только холодный воздух. Установка рукоятки в положение с красной точкой – что эта заслонка полностью открыта, горячий воздух идет максимально. Рукоятка, находящаяся дальше от водителя, предназначена для установки скорости работы вентилятора. С ее помощью обеспечивается сила воздушного потока; Тюнингованный светодиодами блок САУО
  2. Потолочный датчик температуры воздуха в салоне, и встроенный в него мини-вентилятор. Находится рядом с осветительным прибором на потолке ВАЗ 2110. От потолочного датчика сигнал о снижении (повышении) температуры поступает на блок управления, соответствующее реле включает или отключает моторчик, управляющий заслонкой;

Снятие потолочного датчика температуры воздуха в салоне Внутренности потолочного датчика температуры воздуха в салоне

Как отремонтировать систему отопления ВАЗ 2112

Незаменимым устройством любого авто в холодное время является печка. Иногда необходима замена печки радиатора на ВАЗ 2112 со всеми элементами. В салоне ВАЗ 2112 встроена вентиляция приточно-вытяжная. Воздух в салон поступает через специальные отверстия, выполненные в накладках лобовых стекол. Воздух может подаваться самопроизвольно или принудительно. Во втором случае подачу осуществляет вентилятор отопителя. Из салона он может выходить через щели, между панелями расположенными внутри дверей, отверстия в их торцах. Встроенные клапаны пропускают воздух наружу и задерживают его попадание вовнутрь, что в салоне улучшает теплоизоляцию. При необходимости радиатор отопителя подогревает воздух перед поступлением в салон.

Какие особенности у радиатора печки ВАЗ 2112

  • В пластмассовом кожухе под приборной панелью в горизонтальном положении расположен радиатор печки авто ВАЗ 2112.
  • В конструкции два ряда трубок, изготовленных из алюминия с напрессованных на них двух пластмассовых бачков. На левом расположены два штуцера: один для слива, другой для подвода охлаждающей жидкости.
  • Положение заслонок регулирует поступление части воздуха, который забирает радиатор. Основной поток его проходит мимо радиатора. Если заслонка находится в крайних положениях, воздух не идет совсем.
  • Особенность конструкции – отсутствие крана, который должен перекрывать поток охлаждающей жидкости, что обеспечивает постоянный нагрев радиатора отопителя при работающем моторе. В этом случае в салоне необходимая температура достигается быстрее, а отсутствие крана уменьшает число стыков, мест, которые могут протекать и создать во всей системе отсутствие герметичности.

Демонтаж радиатора печки авто ВАЗ 2112

Если радиатор печки дал течь, его необходимо заменить. Замена радиатора печки в ВАЗ 2112 начинается с демонтажа всей приборной панели и рулевой колонки. Работу нужно проводить аккуратно, что связано с изготовлением большей части разъемов из непрочных пластмассовых защелок и фиксаторов, которые легко можно сломать. Радиатор можно снять и без демонтажа панели.Замена радиатора печки на ВАЗ 2112 проще выполняется при снятом испарителе, но при этом требуется предварительная разгерметизация магистральной системы кондиционирования, удаление хладагента. Инструкция снятия радиатора предлагает:

Отсоединить аккумуляторную батарею.

  • Установленные на перегородке отопителя шланги отсоединить со стороны отсека двигателя.
  • Имеющийся на перегородке резиновый уплотнитель втолкнуть вовнутрь салона. Для этого нужно закраины уплотнителя отсоединить от краев отверстия в перегородке.
  • Снять , его накладку, пепельницу, приемник, для центральной стойки, лицевые панели.
  • Удалить панель управления отопителем и кондиционером.
  • Извлечь электронный блок управления, без отсоединения от блока разъемов.

Демонтаж блока управления автомобиля ВАЗ 2112

  • Отвернуть болты, крепящие левую стойку к основанию кузова и болты, фиксирующие провода соединения с массой, полностью стойку снимать не нужно.
  • Открутить болты, которые удерживают правую стойку, затем она снимается с автомобиля.
  • Выкрутить крестообразной отверткой винты-саморезы, которыми стойка крепится к передней пластмассовой панели с ее обратной стороны.
  • Удалить канал центрального воздуховода.
  • Над радиатором отопителя, немного смещенная вперед, расположена делительная заслонка, которую нужно извлечь вместе с секцией воздуховода, чтобы увеличить рабочее пространство.
  • Ослабить на шпильках затяжку гаек, которые фиксируют левую сторону корпуса испарителя.
  • Открутить гайка на шпильке, расположенной около верхнего рычага педали для управления дроссельной заслонкой.
  • Открутить болты, удерживающие правый нижний угол корпуса отопителя.
  • Снять ушки отопителя со шпилек.
  • Часть корпуса испарителя кондиционера отвести в сторону.
  • Из-под передней панели достать отопитель, общий вид его показан на фото.

Общий вид отопителя автомобиля ВАЗ 2112

  • Удалить хомуты, удерживающие к корпусу трубки отопителя.
  • Вытащить из корпуса радиатор.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Статья в тему: Устанавливаем противотуманные фары на ВАЗ 2109


Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте

Важно убедиться в отсутствии протечек и не плотности соединений шлангов

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Итоги

Ремонт печки ВАЗ 2110 можно начинать, просмотрев видео на нашем сайте или найдя другой источник в интернете. Однако стоит понимать, что причины некорректной работы отопителя могут быть различными. Некоторые из них для устранения потребуют не больше часа. Другие займут несколько дней и не обойдутся без замены деталей. Начинайте ремонтные работы с проверки наиболее простых причин и только после этого исследуйте все более сложные узлы. Естественно, самым простым решением будет просто заменить этот блок на новый и сделать это в автосервисе, но снижение расходов на эксплуатацию автомобиля и более глубокое понимание его устройства всегда требует личного вмешательства, терпения и стремление довести начатое до конца.
