Venom732 › Блог › Изменение цвета подсветки приборной панели

Подсветку в своей приборной панели поменял давно, езжу с белой и красными стрелками почти год. При встрече с одноклубниками и просто шкодаводами народ спрашивает где делал? у кого? В общем решил я помогать страждущим по мере сил и свободного времени. Способом заработать это не является, разве может чуть оправдать затраты на свое хобби — радиогубительство =)

Если Вы хотите изменить классический зеленый цвет приборной панели, кнопок салона или подсветки климата или даже Вашей магнитолы — обращайтесь =) Предложение актуально так же для владельцев VW и AUDI с приборными панелями серий 919 и 920.

В качестве опции могу допаять и активировать некоторые функции — например контрольную лампу открытия капота. (фото из интернетов) или инвертировать шкалы часов и одометра(черный фон и светящиеся цифры) — последние 2 фото.

Пайка осуществляется с применением паяльной станции — антистатическим паяльником и горячим воздухом. Элементы на плате в процессе пайки защищаются термостойкой лентой — это желтый скотч на фото.

В данный момент у меня небольшой запас диодов для приборок: белый холодный белый теплый оранжевый красный (для шкал и стрелок) синий (для шкал и стрелок)

На первых 4 фото приборка нашего товарища — шкодавода в процессе переделки =) Ниже я по-быстрому собрал стенд с разными вариантами диодов. В ближайшее время из своей приборки сделаю стенд с разными вариантами подсветки. ВОТ СТЕНД.

Почему лампочки выходят из строя

Главная причина относительно быстрого перегорания – это довольно сложные условия эксплуатации. Сокращают ресурс:

• перепады напряжения;
• вибрация;
• перегрев (в закрытом пространстве панели приборов это нормальное явление).

К тому же нити накаливания имеют короткий срок службы, составляющий всего 1500 часов.

Кроме того, лампы могут перестать работать из-за:

• повреждения проводки;
• разрушения дорожек платы;
• окисления контактов;
• перегорания предохранителей, вследствие короткого замыкания и т. д.

По этой причине перед заменой лампочки в Ладе 2114 желательно узнать, из-за чего она перестала работать. Пока первопричина не будет установлена, ситуацию исправить не удастся.

Подсветка приборов на основе светодиодов

Не редко бывает, что тусклая заводская подсветка панели приборов смешивает показатели приборов или вовсе их не видно. Так же из-за такой подсветки устают глаза водителя, что может привести к несчастному случаю.

Самым современным способом считается светодиодная подсветка на основе лент. Во-первых, их легко купить в любом автомагазине, а во-вторых, быстро и легко установить. Первое, что нам понадобится это снять панель приборов, в зависимости от марки и модели автомобиля, панель снимается по-разному, поэтому процесс откручивания и снятия панели описывать не будем.

Далее стоит хорошо дружить с паяльником, потребуется снять штатные лампочки и на их место припаять светодиодную ленту. В качестве крепеже пайки можно использовать два небольших проводка, но не сильно тонких, из-за нагрузки могут перегореть.

Желательно расположить светодиодную ленту равномерно по всей поверхности. Как показывает практика, лучше припаять несколько недлинных лент, чем одну длинную, и вероятность сгорания меньше, и нагрузки на одно питание не будет.

Если же не дружите с паяльником, то лучше обратится к опытным, так как здесь нужно быть аккуратным и тонным, малейшее замыкание может спалить всю панель приборов.

После того, как только припаяли все ленты, стоит проверить, навесным монтажом подключить панель приборов и включить подсветку, если все сделано правильно, все ленты будут светиться. Сами ленты можно прикрепить с помощью двухстороннего скотча, таким образом, подсветка будет распределяться равномерно на все приборы. Остается только собрать все в обратном порядке, закрутить панель приборов и наслаждаться.

Видео «Наглядная инструкция по замене лампочек в приборной панели»

Как выглядит процедура замены источников освещения в автомобильной панели приборов — подробная инструкция описана на примере автомобилей ВАЗ (автор ролика — канал Sergey Avtocar 2nd CH).

Давно не писал сюда ничего. Банальщину (типа замена заднего ступичного подшипника) писать неохота, надо какой-нибудь более-менее ценный контент.

После замены приборки на VDO, я заметил, что VDO какая-то «слепая», подсветки почти не видно днем, ночью на яркости 70-100% максимума – все норм, за исключением центрального китайского дисплея, который ярко светится, аки красный фонарь в ночи и мешает.

Еще днем практически не видно зеленой иконки включенного ближнего света. Светодиоды, они не вечные, тоже стареют со временем, причем – неравномерно, красные – меньше всего, затем садятся зеленые, белые мрут больше всего. Вот пример «полуперепаяной» платы, где очень виден контраст между новыми и старыми белыми светодиодами (справа — новые, слева — старые):

До перепайки приборки желательно подключить к ней VAG Eeprom Programmer, сделать бекап дампа и включить постоянную подсветку шкал, см. ссылки снизу статьи. Это позволит проверять светодиоды в процессе перепайки без лютых манипуляций с приборокой — достаточно подать питание на неё. В приборке – светодиоды типоразмера 3528, с ходу продается их не так уж и много, начал рыскать по местным магазам в поисках… Нашел продукцию китайской конторы NationStar, довольно дешевые, при этом подходят по макс. току – 25мА и один кристалл на корпус. На корпусе светодиода есть срез, который обозначает катод. Припаивать новые нужно так же, как и старые были припаяны, «срезом» в ту же сторону.

Глубокая доработка

Желательно еще добавить подсветки – с помощью светодиодной ленты. Можно взять белую, можно — цветную. Желательно – не слишком режущую глаз – возможно, синюю или зеленую, это уже какой вкус у владельца.

Сегодня наиболее популярен синий свет – он дает хорошую видимость показаний на всех приборах, при этом не мешает водителю хорошо видеть дорогу.

https://youtube.com/watch?v=PNuaq6ImmX8

Еще неплохо – сделать так, чтобы стрелки светились другим цветом. Для этого их нужно очистить от старой, красной краски, а затем покрасить белой.

Это может быть нитроэмаль или, что еще проще – белый лак для ногтей. Рядом со стрелкой на приборной шкале необходимо установить цветной светодиод. Стрелка, меняя свое положение, будет окрашиваться по-другому.

Кроме того, при использовании только белого света, поможет цветная накладка. То есть, даже без вмешательства в электрику накладка из цветной пленки изменит внешний вид.

https://youtube.com/watch?v=5B16hap3Yh8

Светофильтр по возможности удаляют, а подложку с обратной стороны украшает накладка, причем тут можно фантазировать с разными материалами, цветами (изолента, окрашенный скотч, цветная виниловая пленка). Такая накладка существенно преобразит панель, сделает ее эксклюзивной.

Замена ламп – нюансы

Иногда сказать, какая именно лампочка на модели 2114 утратила работоспособность, затруднительно. В этом случае вытаскиваются все и проверяются мультиметром. Для этого:

• установите тестер на омы;
• один щуп прижмите к боковине цоколя, а второй к нашлепке, установленной в нижнем его торце;
• если стрелка сдвинется, то спираль накаливания исправна.

Важно помнить, что описанная процедура в случае с диодными лампами не подходит. Здесь используется иной принцип работы. Мультиметр необходимо переключить в режим проверки диодов

Щупы присоединяются так же, но в процессе тестирования меняются местами – в одну сторону ток идет без ограничений, а в другую – не пропускается вовсе

Мультиметр необходимо переключить в режим проверки диодов. Щупы присоединяются так же, но в процессе тестирования меняются местами – в одну сторону ток идет без ограничений, а в другую – не пропускается вовсе.

Тестер требуется по одной причине – лампочка очень невелика и чисто на глаз определить исправность нитки накаливания практически невозможно. Измерительный же прибор помогает быстро справиться с задачей.

Опытные автолюбители советуют после разборки панели приборов заменить сразу все лампы, ведь они недорогие. В противном случае есть риск, что одна или несколько старых вскорости сгорят, и все работы придется выполнять заново.

Когда новые лампы установлены, верните приборный щиток в салон, подключите к нему провода, но не фиксируйте. Далее:

• включите зажигание;
• проверьте, как функционирует подсветка и индикаторы (ручного тормоза, поворотников и т. д.).

Если все оказывается в порядке, то прикрутите панель шурупами.

Пошаговая инструкция замены лампочек в приборной панели ВАЗ-2114

1. Освобождаем декоративный кожух передней панели. Для этого нам понадобятся отвёртки: короткая крестовая и плоская. Опустите рулевую колонку в нижнее положение с помощью рычага регулировки высоты, чтобы не мешала. На фото показаны места крепления кожуха:
   • снизу козырька и над рулевой колонкой находятся четыре винта. Откручивайте их короткой крестовой отвёрткой.
2. Плоской отвёрткой сковырните декоративную заглушку справа от ряда выключателей. Под ней ещё один винт крепления.
3. Кроме того, снимите ручки с выключателя отопителя и ползунков управления заслонками, потянув их на себя.
4. Если у вас стоит автомагнитола, её тоже придётся снять.

   К сожалению, без полного демонтажа не обойтись. Стрелками указаны места для съёма

5. Тянем на себя кожух передней панели. Он должен сдвинуться. Полностью его можно не убирать — для доступа к винтам крепления по бокам комбинации приборов места будет достаточно.

   Проводите действия аккуратно

6. Открутите винты крепления длинной отвёрткой. Комбинация высвободится, и её можно будет наклонить на себя. Выдёргивайте две колодки с проводами. Не бойтесь их перепутать — имеется цветовая маркировка, а несимметричная форма разъёма не даст подключить его неправильно.

   Стрелкой указано место ручки патронов

7. На задней крышке комбинации приборов находятся ручки патронов. Вооружитесь маленькими плоскогубцами. Так будет проще их открутить. Чтоб высвободить патрон, хватит половины оборота против часовой стрелки. Можно смело доставать все патроны — они одинаковые. Далее вы можете проверить лампы тестером и поменять сгоревшие, или же заменить сразу все на светодиоды. Старайтесь, чтобы они плотно сидели в патроне, иначе контакт будет ненадёжным.
8. Сборку производим в обратном порядке. Вставляем патроны в посадочные места так, чтобы усики попали в пазы, поворачиваем плоскогубцами аккуратно до упора. Подключаем обе колодки к разъёмам комбинации приборов.
9. Проверяем, все ли лампы работают:
   • поднимите ручной тормоз и включите зажигание: так проверим лампы «ручника», генератора, давления масла и «чек»,
10. включите аварийную сигнализацию — проверка контрольной лампы и ламп указателей поворотов,
11. дёрните на себя рычажок переключателя света фар — временное включение дальнего, проверяем контрольную лампу,
12. включите габариты — смотрите, равномерно ли подсвечены шкалы, горит ли контрольная лампа, если такая есть.

Если всё работает правильно, закрепляем комбинацию приборов и кожух передней панели, ставим на место ручки выключателя печки и регуляторов заслонок.

Проверьте яркость свечения и работоспособность всех приборов

Поздравляем, теперь подсветка приборов и контрольные лампы работают нормально, и вы всегда будете в курсе того, что происходит с машиной. Улучшится и общая эстетика передней панели — равномерно подсвеченная передняя панель выглядит красиво.

Замена – порядок

Разобравшись, сколько приборная панель содержит ламп, не помешает узнать, как выполнить на 2114-й модели их замену. Сама процедура не очень сложная, но чрезвычайно хлопотная.

1. В первую очередь потребуется разобрать щиток. С него снимают магнитолу, рычаги регулятора отопителя и вентиляции.
2. Затем выкручивают шурупы, удерживающие декоративную накладку панели. Рулевое колесо стоит перед этим переместить в максимально нижнее положение – так оно не будет мешать.
3. Найдите саморезы – их пять, и они закрыты заглушками. Последние аккуратно подденьте ножом и потяните на себя. Вытащив шурупы, выдвигайте панель ВАЗ-2114 на себя.
4. Теперь надо раскрутить два винта, удерживающие сам приборный щиток. Делается это крестовидной отверткой.
5. После панель опускают, и разъединяют открывшиеся клеммы шлейфов проводов. Затем элемент свободно достается.
6. Далее испорченная лампочка вытаскивается – поверните ее на 90 градусов в любую сторону, пока выступы на патроне не попадут в пазы. После остается извлечь изделие из цоколя и поставить на его место новое.

Как отмечалось выше, чтобы панель 2114 не пришлось разбирать через какое-то время вновь, желательно сразу заменить все лампы. Это же позволит обеспечить ровное свечение всех элементов.

Почему светодиодная подсветка предпочтительнее

На данный момент на рынке осветительных приборов существуют самые различные изделия, которые можно применять для освещения любой марки автомобиля.

Производственная подсветка приборной доски

Но в большинстве транспортных средств такое дополнительное освещение отсутствует или является неполноценным. Особенно это ситуация актуальна для старых моделей, которые были изготовлены в те времена, когда о светодиодной подсветке еще не слышали.
Выбирая светодиодный тип освещения, автовладельцы руководствуются следующими положительными моментами такой подсветки:

• диоды такого плана имеют небольшие габариты, что позволяет их установить в любом месте приборной доски. При этом они легко массируются;
• простая перепайка светодиодов для различного их соединения между собой. Причем, если совершается перепайка светодиодной ленты, то данная процедура проводится по определенным правилам, которые характерны и для работы с отдельными диодами;
• даже небольшое количество диодов, установленных на панели, могут создать полноценный тип освещения, достаточное для комфортного вождения автомобиля;

Свечение светодиодов

данный тип освещения потребляет минимальное количество электроэнергии, что очень важно для автомобиля и его сигнализации, работающего от аккумулятора. При этом монтаж диодов не очень сложный. Здесь нужно только правильно подключить между собой элементы системы освещения

С такой работой своими руками сможет справиться практически любой человек

Здесь нужно только правильно подключить между собой элементы системы освещения. С такой работой своими руками сможет справиться практически любой человек

При этом монтаж диодов не очень сложный. Здесь нужно только правильно подключить между собой элементы системы освещения. С такой работой своими руками сможет справиться практически любой человек.

Организация подсветки кнопок управления печкой

Второй по популярности ситуацией в организации освещения приборной доски в автомобиле является подсветка кнопок управление печкой.

Кнопки управления печкой

Отражатель из фольги

Организация подсветки кнопок консоли, предназначенных для управление печкой осуществляется следующим образом:

• вначале снимаем ручки, а также стекло с блока управления;
• делаем из фольги отражатель. Его нужно будет закрепить под снятым стеклом;
• затем аккуратно откручиваем у консоли нижнюю часть. Под ней и будет располагаться патрон со старым источником света, который подлежит замене;
• заменяем старую лампочку на светодиод;

Готовая подсветка консоли

Наиболее простым способом создания подсветки предполагает следующие манипуляции:

• достаем из консоли кнопку;
• разбираем ее на составляющие элементы;
• внутри такой кнопки должна находиться лампочка, которая меняется на светодиод;
• если есть необходимость, из кнопки можно извлечь светофильтр или скомбинировать его с новым свечением диода. В результате можно получить новый красивый и неповторимый оттенок.

Как видим, подсветка консоли, предназначенный для управления печкой в автомобиле осуществляется достаточно легко.

Определяем, что не работает

Прежде чем приступить к работе по снятию доски приборов и смены лампочек, необходимо визуально определиться какие их них вышли из строя. Если панель совсем не освещается, есть несколько вариантов откуда начать проверку.

Предохранители

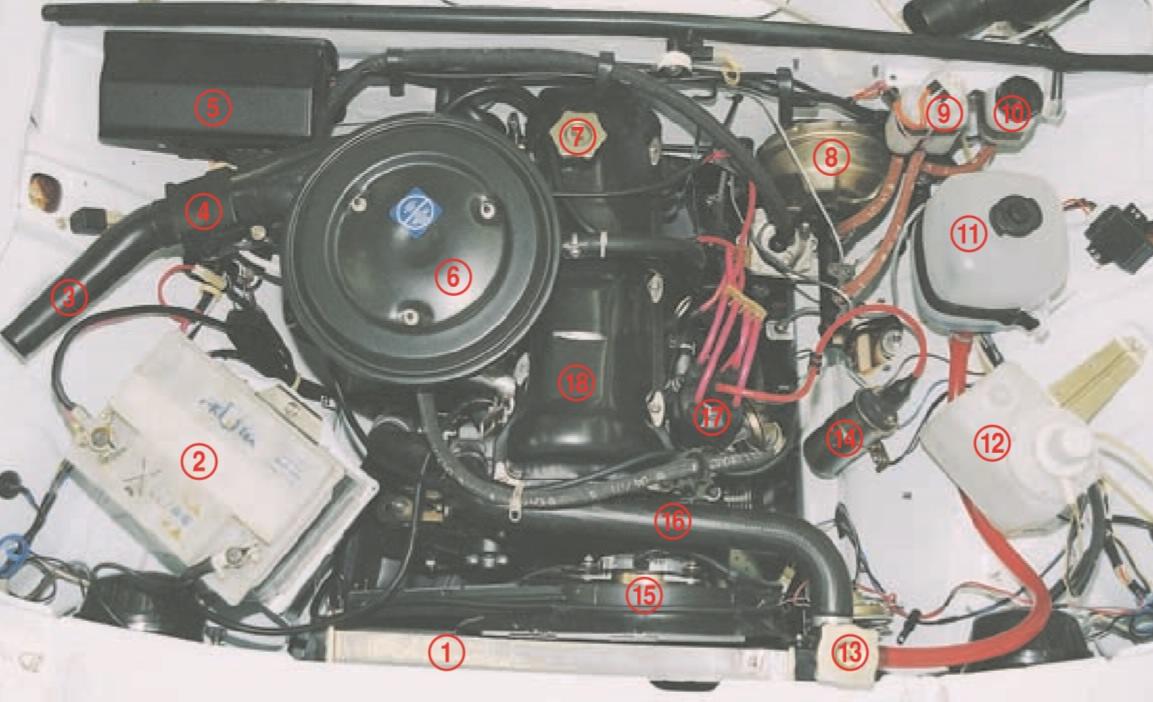

Первое проверить предохранители, находятся они в монтажном блоке под капотом с правой стороны (на фотографии под №5).

Предохранитель F10 отвечает за панель приборов.

Регулятор яркости

Это переменный резистор, находится правее рулевого колеса, возле часов. При помощи его изменяется интенсивность освещения приборов и контрольных ламп. Отказывает он редко, но иногда выходит из строя.

Для проверки регулятора необходимо снять пластиковый вкладыш, где он расположен вместе с часами и прикуривателем. Поддев его плоской отверткой. После этого отсоединить электропитание и снять пластиковую круглую ручку, потянув ее на себя. Торцовым ключом открутить гайку, прикрепляющую регулятор к вкладышу и снять его.

Работоспособность регулятора можно проверить, применив мультиметр. Если резистор не исправен, поменять на новый.

Следует иметь в виду, что при работе с электрооборудованием, необходимо электросеть отключить от аккумулятора.

Неисправность ламп накаливания

Если все то, что проделали выше, не дало результатов, необходимо снять панель и проверить все лампочки.

Выход из строя ламп накаливания включают в себя перегорание вольфрамовой нити. В другом случае возможно физическое воздействие на осветительный прибор, после которого он не сможет функционировать.

Проверить можно визуально, поочередно вынимая из гнезд электронной платы и осматривая целостность вольфрамовой нити. Или применив мультиметр.

Чтобы исключить все причины, по каким могут не работать осветительные и сигнальные приборы, стоит убедиться в целостности токопроводящих дорожек, нанесенных на электронную плату.

Из-за воздействия окружающей среды они окисляются и разрушаются. Устранить не сложно. Необходимо найти, зачистить и пропаять. Так же стоит проверить колодки, соединяющие провода.

Для чего нужна дополнительная подсветка?

Сегодня тюнинг автомобиля проводят не только снаружи, но и внутри его салона и лучшего места, чем приборная панель не найти. Диоды, встроенные в панель, позволят добиться следующих положительных моментов:

• придать приборной панели новый необычный вид;
• качественно подсветить важные элементы приборной доски;
• сделать дополнительную подсветку салона транспортного средства;
• сделать поездку на машине более комфортной;
• повысить безопасность дорожного движения. Когда панель приборов хорошо освещена, на ней отлично видны все показатели, которые позволяют правильно оценить положение автомобиля на дороге и не нарушать своей ездой правила дорожного движения.

Самым простым способом освещение такого элемента машины, как приборной панели является установка диодов в нее. Здесь можно использовать следующие виды светодиодной продукции:

отдельные диоды. Применяя их в качестве подсветки, можно создать полноценное или декоративное освещение приборной панели. Стоит отметить, что светодиодные могут светиться разными цветами. Поэтому такая светодиодная подсветка может красиво дополнять внешний тюнинг, светясь с ним в одной цветовой гамме;

светодиодная лента. Такая лента очень часто используется в качестве декоративной подсветки не только автомобиля, но и домашних помещений или уличных элементов. Она может быть легко заменена на другую, что позволит изменить надоевшую цветовую гамму на новую. Светодиодная лента имеет самоклеющуюся основу, с помощью которой ее монтаж своими руками осуществляется достаточно легко и довольно быстро.

Несмотря на простоту работы со светодиодной лентой, наиболее часто для освещения приборной панели автомобиля используют диоды. Такой выбор связан с определенными преимуществами использования именно такого типа подсветки.

Несколько нюансов

С цветом можно экспериментировать, ведь кому-то нравится красное свечение приборов, а у кого-то глаза меньше устают от зеленого. Как видно, замена и установка светодиодов назад в приборную панель осуществляется достаточно просто. Конечное, многое зависит от модели автомобиля, но принципиальных отличий нет:

• снимается приборная доска, и извлекаются старые лампы, которыми подсвечивались приборы;
• стирается цветофильтр;
• устанавливаются светодиоды (их приклеивают или припаивают);
• панель возвращается на прежнее место.

Некоторые мастера советуют сфотографировать панель, перед тем, как ее снимать, чтобы потом точно знать, что куда возвращать. Можно заглянуть в инструкцию по эксплуатации, чтобы разобраться, как панель закреплена и тем самым ускорить процесс разборки.

Зная желание автолюбителей менять цвета подсветки приборов, многие фирмы стали выпускать наборы светодиодов для приборной панели.

Их делают с цоколем, аналогичным Т5 и они сразу рассчитаны на напряжение бортовой сети. Есть также лампочки с разными патронами, которые подходят для иномарок или для отечественных авто.

Если применять обычные светодиоды, то для их равномерного свечения желательно включить в цепь резистор (100-270 Ом) и стабилизатор. В противном случае можно столкнуться с проблемой, что ваша подсветка ощутимо меняет свою яркость и светится неравномерно, к тому же вы продлите срок службы светодиодов.

Меняем подсветку приборки в ВАЗ на любой цвет

Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает салону изысканности и чувства комфорта. Установка на автомобиль неоновой или даже светодиодной иллюминации требует больших затрат денег на такое дорогое удовольствие. Самый оптимальный способ решения проблемы, это замена подсветки приборной панели своими силами. Процесс замены подсветки в своем гараже, во-первых – не сложный, а во-вторых – требует меньших денежных затрат. Один из вариантов тюнинга своего авто является специальная накладка на приборную панель, но это будет стоить немало. Лучше будет, если сделать тюнинг панели приборов своими силами.

Чтобы довести дело до конца нужно запастись терпением, а также инструментами и необходимыми материалами. Первым этапом создания совершенства является разборка приборной панели. Для этого нужно снять защитное стекло приборов. Следующий шаг – снятие стрелочек с приборов. Чтобы не повредить стрелочки сделанные из хрупкого материала нужно перед тем как снимать стрелку отверткой, под противоположный конец пластика подложить несколько слоев картона. С применением небольшой силы легонько снимаем стрелку с оси. Подобные действия нужно проделать и с оставшимися стрелочками.

Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.

На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя светопроводящий слой.

Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цифрам и другим информационным сигнализаторам цветовую иллюминацию. После грубой обработке подложки, места, где был нанесен светофильтр, нужно обработать ацетоном или спиртом. Реагент удалит оставшуюся краску, а также обезжирит поверхность и подготовит ее для следующего процесса обработки.

На следующем этапе работ нужно будет изменить подсветку приборной панели. Сначала нужно так сказать – «набить руку» и изменить подсветку одометра. Одометр – это показатель пройденного автомобилем пути, измеряется в километрах или милях. Для того чтобы установить новую подсветку одометра необходимо предварительно снять экран одометра, снять синюю защитную пленку, удалить старую лампочку подсветки и заменить ее новым светодиодом. Для новой подсветки приборной панели можно применить многоцветный светодиод, который имеет возможность смены цвета по желанию пользователя. Светодиод подсоединяют к патрону штатной лампочки, затем экранчик одометра ставим на свое место.

Следующим шагом будет полная замена подсветки приборной панели. Новые светодиоды крепим к каркасу панели приборов. Многоцветные светодиоды, которые мы в данном случае устанавливаем, продается в комплекте с переключателем цветов. Если ваш бюджет ограничен, можно отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды на посадочные места и подключаем их стандартным контактом предыдущей подсветки приборной панели.

Стрелочки спидометра и тахометра должны иметь возможность смены подсветки. Проведение такой операции потребует удаление старой краски со стрелочки. Для того, чтобы краска легко удалилась, нужно сначала ее удалить с поверхности канцелярским ножом, а затем пройтись поверхность ацетоном или техническим спиртом. Когда стрелочка будет чистой от краски, ее можно покрасить белым лаком для ногтей, или чем-либо другим. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передавать всю гамму светодиодов.

Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.

Первым делом нужно начать с установки подложки. Та тыльную сторону подложки наносим слой герметика, чтобы она держалась крепко основания. Далее устанавливаем на свои места стрелочки приборов и закрываем конструкцию защитным стеклом.

Таким образом без особых затрат мы своими силами сделали изящную приборную панель для автомобиля ВАЗ. И цвет свечения можно выбирать самому…

Инструменты и материалы

Прежде, чем закупать необходимые инструменты и материалы, нужно определиться с местом установки подсветки и сделать соответствующие замеры. Для установки вам потребуются:

• единичные диоды для точечной подсветки;
• светодиодная лента (если вы планируете подсвечивать потолок, панели приборов, пространство под ногами);
• комплект проводов (3-5 м);
• термоусадочная трубка;
• любой обезжириватель;
• изолента;
• клей «Момент»;
• паяльник;
• ножницы;
• диммер;
• набор отверток;
• инструменты, которые перечислены в инструкции к подсветке.

Светодиодная лента продается метражом. Ее можно купить на автомобильном рынке или в специализированном магазине запасных частей. Эксперты рекомендуют не экономить на качестве ленты и приобрести хорошие светодиоды.

ВНИМАНИЕ! Лучше приобрести ленту с небольшим запасом, чем в последний момент обнаружить, что ее не хватает. Если не хочется мучиться с замерами, припаиванием и изолированием проводов, можно поискать комплекты, готовые к подключению. В них входят светодиодные полосы с припаянными по краям проводами

Такие полосы закрепляются в нужном месте и подключаются к питанию

В них входят светодиодные полосы с припаянными по краям проводами. Такие полосы закрепляются в нужном месте и подключаются к питанию

Если не хочется мучиться с замерами, припаиванием и изолированием проводов, можно поискать комплекты, готовые к подключению. В них входят светодиодные полосы с припаянными по краям проводами. Такие полосы закрепляются в нужном месте и подключаются к питанию.

Как заменить лампочки подсветки

Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.

Для замены понадобятся следующие приборы:

• крестовидная отвёртка;
• набор новых лампочек.

Замена подсветки

Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.

Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой

Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки

Как разобрать приборную панель

Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.

Схема разбора приборной панели ВАЗ 2114

Разбирается приборная панель на ВАЗ 2114 по следующей схеме:

1. Выкручиваются три самореза, снимается нижний выступ и накладка.
2. На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
3. Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
4. От прикуривателя отсоединяется жгут проводов.
5. С рычага переключения передач снимается рукоять.
6. Снимаются крепежи печки.
7. Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
8. С панели снимаются декоративные вставки, патроны ламп и светодиоды.
9. Снимается лампа подсветки гидрокорректора ключом на 21.
10. Демонтируются верхние и нижние саморезы.

После завершения демонтажа приборной панели электросхема проводки закрывается, дабы избежать попадания на нее пыли, влаги или грязи.

Заменить в панели приборов ВАЗ 2114 можно только 8 ламп из 13.

Перед установкой новых ламп с панели приборов снимается пластиковая накладка

Какие лампочки подходят

В большей части современных автомобилей для подсветки приборной автомобильной панели применяют следующие три вида лампочек:

Какие лампочки подходят

В большей части современных автомобилей для подсветки приборной автомобильной панели применяют следующие три вида лампочек:

Похожие записи:

Как выбрать светодиодный прожектор Аккумуляторный прожектор Задние фонари ваз 2114: схема подключения, какие лампочки стоят Полноценное развитие домашних растений и рассады досветкой Топ-10 лучших ламп для сушки гель-лаков Алгоритм работы скалера в ЖК-мониторе
