Трансформаторы 110 кВ
Тип | Sном,
МВА |
Пределы
регулирования |
Каталожные данные | Расчетные данные | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Uном обмоток | Uк, % | ΔРк, кВт | Рх, кВт | Iх, % | Rт, Ом | Хт, Ом | ΔQх, квар | ||||
ВН | НН | ||||||||||
ТМН-2500/110 | 2,5 | +10*1,5 % −8*1,5 % | 110 | 6,6;11 | 10,5 | 22 | 5,5 | 1,5 | 42,6 | 508,2 | 37,5 |
ТМН-6300/110 | 6,3 | ±9*1,78 % | 115 | 6,6;11 | 10,5 | 44 | 11,5 | 0,8 | 14,7 | 220,4 | 50,4 |
ТДН-10000/110 | 10 | ±9*1,78 % | 115 | 6,6;11 | 10,5 | 60 | 14 | 0,7 | 7,95 | 139 | 70 |
ТДН-16000/110 | 16 | ±9*1,78 % | 115 | 6,5;11 | 10,5 | 85 | 19 | 0,7 | 4,38 | 86,7 | 112 |
ТРДН(ТРДНФ25000/110 | 25 | ±9*1,78 % | 115 | 6,3/6,5;6,3/10,5;10,5/10,5 | 10,5 | 120 | 27 | 0,7 | 2,54 | 55,9 | 175 |
ТДНЖ-25000/110 | 25 | ±9*1,78 % | 115 | 27,5 | 10,5 | 120 | 30 | 0,7 | 2,5 | 55,5 | 175 |
ТД-40000/110 | 40 | ±2*2,5 % | 121 | 3,15;6,3;10,5 | 10,5 | 160 | 50 | 0,65 | 1,46 | 38,4 | 260 |
ТРДН-40000/110 | 40 | ±9*1,78 % | 115 | 6,3/6,3;6,3/10,5;10,5/10,5 | 10,5 | 172 | 36 | 0,65 | 1,4 | 34,7 | 260 |
ТРДЦН-63000/110 | 63 | ±9*1,78 % | 115 | 6,3/6,3;6,3/10,5;10,5/10,5 | 10,5 | 260 | 59 | 0,6 | 0,87 | 22 | 410 |
ТРДЦНК-63000/110 | 63 | ±9*1,78 % | 115 | 6,3/6,3;6,3/10,5;10,5/10,5 | 10,5 | 245 | 59 | 0,6 | 0,8 | 22 | 378 |
ТДЦ-80000/110 | 80 | ±2*2,5 % | 121 | 6,3;10,5;13,8 | 10,5 | 310 | 70 | 0,6 | 0,71 | 19,2 | 480 |
ТРДЦН(ТРДЦНК)-80000/110 | 80 | ±9*1,78 % | 115 | 6,3/6,3;6,3/10,5;10,5/10,5 | 10,5 | 310 | 70 | 0,6 | 0,6 | 17,4 | 480 |
ТДЦ-125000/110 | 125 | ±2*2,5 % | 121 | 10,5;13,8 | 10,5 | 400 | 120 | 0,55 | 0,37 | 12,3 | 687,5 |
ТРДЦН-125000/110 | 125 | ±9*1,78 % | 115 | 10,5/10,5 | 10,5 | 400 | 100 | 0,55 | 0,4 | 11,1 | 687,5 |
ТДЦ-200000/110 | 200 | ±2*2,5 % | 121 | 13,8;15,75;18 | 10,5 | 550 | 170 | 0,5 | 0,2 | 7,7 | 1000 |
ТДЦ-250000/110 | 250 | ±2*2,5 % | 121 | 15,75 | 10,5 | 640 | 200 | 0,5 | 0,15 | 6,1 | 1250 |
ТДЦ-400000/110 | 400 | ±2*2,5 % | 121 | 20 | 10,5 | 900 | 320 | 0,45 | 0,08 | 3,8 | 1800 |
Примечания.
1. Регулирование напряжения осуществляется за счет РПН в нейтрали, за исключением трансформаторов типа ТМН-2500/110 с РПН на стороне НН и ТД с ПБВ на стороне ВН.
2. Трансформаторы типа ТРДН могут изготавливаться также с нерасщепленной обмоткой НН 38,5 кВ, трансформатор 25 МВА — с 27,5 кВ (для электрификации железных дорог).
Тип | Sном,
МВА |
Каталожные данные | Расчетные данные | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Uном обмоток | Uк, % | ΔРк, кВт | Рх, кВт | Iх, % | Rт, Ом | Хт, Ом | ΔQх, квар | ||||||||||
ВН | СН | НН | ВН | СН | НН | ВН | СН | НН | ВН | СН | НН | ||||||
ТМТН-6300/110 | 6,3 | 115 | 38,5 | 6,6;11 | 10,5 | 17 | 6 | 58 | 14 | 1,2 | 9,7 | 9,7 | 9,7 | 225,7 | 131,2 | 75,6 | |
ТДТН-10000/110 | 10 | 115 | 38,5 | 6,6;11 | 10,5 | 17 | 6 | 76 | 17 | 1,1 | 5 | 5 | 5 | 142,2 | 82,7 | 110 | |
ТДТН-16000/110* | 16 | 115 | 38,5 | 6,6;11 | 10,5 | 17 | 6 | 100 | 23 | 1 | 2,6 | 2,6 | 2,6 | 88,9 | 52 | 160 | |
ТДТН-25000/110 | 25 | 115 | 11;38,5 | 6,6;11 | 10,5 | 17,5 | 6,5 | 140 | 31 | 0,7 | 1,5 | 1,5 | 1,5 | 56,9 | 35,7 | 175 | |
ТДТНЖ-25000/110 | 25 | 115 | 38,5;27,5 | 6,6;11; 27,5 | 10,5(17) | 17(10,5) | 6 | 140 | 42 | 0,9 | 1,5 | 1,5 | 1,5 | 57 | 0(33) | 33(0) | 225 |
ТДТН-40000/110* | 40 | 115 | 11;22;38, 5 | 6,6;11 | 10,5(17) | 17(10,5) | 6 | 200 | 43 | 0,6 | 0,8 | 0,8 | 0,8 | 35,5 | 0(22,3) | 22,3(0) | 240 |
ТДТНЖ-40000/110 | 40 | 115 | 27,5;35,5 | 6,6;11; 27,5 | 10,5(17) | 17(10,5) | 6 | 200 | 63 | 0,8 | 0,9 | 0,9 | 0,9 | 35,5 | 0(20,7) | 20,7(0) | 320 |
ТДТН(ТДЦНТ) −63000/110* | 63 | 115 | 38,5 | 6,6;11 | 10,5 | 17 | 6,5 | 290 | 56 | 0,7 | 0,5 | 0,5 | 0,5 | 22 | 13,6 | 441 | |
ТДТН(ТДЦТН, ТДЦТНК) −80000/110* | 80 | 115 | 38,5 | 6,6;11 | 11(17) | 18,5(10,5) | 7(6,5) | 390 | 82 | 0,6 | 0,4 | 0,4 | 0,4 | 18,6(21,7) | 0(10,7) | 11,9(0) | 480 |
При Хт обмотки СН, равном нулю, обмотки НН изготавливаются с Uном, равным 6,3 или 10,5 кВ.
Примечание. Все трансформаторы имеют РПН ±9*1,78 % в нейтрали ВН за исключением трансформатора ТНДТЖ-40000 с РПН ±8*1,5 % на ВН.
Возможные неисправности
Указанные устройства чаще всего выходят из строя в результате повреждения изоляции, вызванного перегревом, непредусмотренным механическим воздействием или ошибкой при сборке.
Чтобы проверить состояние прибора, измеряют сопротивление межвитковой изоляции. Если она меньше установленного значения, оборудование нуждается в замене или ремонте.
Также для диагностики используются специальные приборы – тепловизоры, позволяющие проверить состояние всей действующей схемы. Наиболее сложные диагностические процедуры производятся в лабораторных условиях. Своевременная диагностика позволяет исключить аварийные ситуации и обеспечить нормальную работу устройств.
https://youtube.com/watch?v=iUSSgsRnC-4
Источник
Типы трансформаторов тока
Общие технические условия, которые регламентируют устройство, номенклатурный ряд и нормированные параметры, приведены в ГОСТ 7746-2015. Данный стандарт распространяется на агрегаты, устанавливаемые в КРУ или отдельно от них.
К числу наиболее распространённых типов данных устройств относится опорный трансформатор ТОЛ, расшифровка обозначения которого приводится ниже:
- Т – указывает на вид устройства (трансформатор тока);
- О – определяет конструктивное исполнение – опорный. Такие схемы включают установочный угольник или (для более мощных конструкций) цоколь, на котором монтируются все остальные части агрегата;
- Л – указывает на исполнение изоляции: литая (она обладает более высокой стойкостью к высоким напряжениям и температуре, чем изоляция на основе эпоксидных композиций; такие трансформаторы получили обозначение ТОК);
- 10…2000 – номинальное значение первичного тока, А. Параметр обязательно указывается в конце обозначения, поскольку определяет технологические возможности устройства.
ТОЛ – трансформатор тока, расшифровка которого определяет границы его применимости, может функционировать в следующих условиях:
- При эксплуатации во взрывобезопасной среде, которая не содержит паров химически агрессивных веществ.
- Подключаемые энергоустановки должны работать на промышленной частоте 50 – 60 Гц.
- Минимально допустимая нагрузка не должна быть меньше 1 ВА.
- Сила внешних статических воздействий не должна превышать 2000 Н, при однократном ветровом усилии до 500 Н.
Трансформатор напряжения принцип работы
Для непосредственного включения на высокое напряжение потребовались бы очень громоздкие приборы и реле вследствие необходимости их выполнения с высоковольтной изоляцией. Изготовление и применение такой аппаратуры практически неосуществимо, особенно при напряжении 35 кВ и выше.
Применение трансформаторов напряжения позволяет использовать для измерения на высоком напряжении стандартные измерительные приборы, расширяя их пределы измерения; обмотки реле, включаемых через трансформаторы напряжения, также могут иметь стандартные исполнения.
Кроме того, трансформатор напряжения изолирует (отделяет) измерительные приборы и реле от высокого напряжения, благодаря чего он обеспечивает безопасность их обслуживания на подстанции.
В то же время, если силовые трансформаторы предназначены для передачи транспортируемой мощности с минимальными потерями, то измерительные трансформаторы напряжения конструируются с целью высокоточного повторения в масштабе векторов первичного напряжения.
измерительный трансформатор напряжения
Принципы работы трансформатора напряжения
Конструкцию трансформатора напряжения, как и трансформатора тока, можно представить магнитопроводом с намотанными вокруг него двумя обмотками:
- первичной;
- вторичной.
Специальные сорта стали для магнитопровода, а также металл их обмоток и слой изоляции подбираются для максимально точного преобразования напряжения с наименьшими потерями. Число витков первичной и вторичной катушек рассчитывается таким образом, чтобы номинальное значение высоковольтного линейного напряжения сети, подаваемое на первичную обмотку, всегда воспроизводилось вторичной величиной 100 вольт с тем же направлением вектора для систем, собранных с заземленной нейтралью.
Если же первичная схема передачи энергии создана с изолированной нейтралью, то на выходе измерительной обмотки будет присутствовать 100/√3 вольт.
Для создания разных способов моделирования первичных напряжений на магнитопроводе может располагаться не одна, а несколько вторичных обмоток.
Устройство однофазного трансформатора напряжения
устройство однофазного трансформатора напряжения
Устройство однофазного трансформатора напряжения:
- а — общий вид трансформатора напряжения;
- б — выемная часть;
- 1,5 — проходные изоляторы;
- 2 — болт для заземления;
- 3 — сливная пробка;
- 4 — бак;
- 6 — обмотка;
- 7 — сердечник;
- 8 — винтовая пробка;
- 9 — контакт высоковольтного ввода
Однофазные трансформаторы напряжения получили наибольшее распространение. Они выпускаются на рабочие напряжения от 380 В до 500 кВ.
Конструктивные размеры и масса ТН определяются не мощностью, как у силовых трансформаторов, а в основном объемом изоляции первичной обмотки и размерами её выводов высокого напряжения.
Трансформаторы напряжения с номинальным напряжением от 380 В до 6 кВ имеют исполнение с сухой изоляцией (обмотки выполняются проводом марки ПЭЛ и пропитываются асфальтовым лаком).
Свердловский завод трансформаторов тока выпускает трансформаторы напряжения на 6, 10, 35 кВ с литой изоляцией.
У трансформаторов напряжением 10 — 500 кВ изоляция масляная (магнитопровод погружен в трансформаторное масло).
Пример назначение и область применение трансформаторов напряжения ЗНОЛ-НТЗ
Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ). Трансформаторы обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, предназначены для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения 35 кВ. Трансформаторы выполнены в виде опорной конструкции.
Корпус трансформаторов выполнен из компаунда на основе гидрофобной циклоалифатической смолы «Huntsman», который одновременно является основной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Рабочее положение трансформаторов в пространстве — вертикальное, высоковольтными выводами вверх.
схема включения обмоток трансформатора напряжения ЗНОЛ-НТЗ
См. трансформаторы ЗНОЛ, схемы характеристики в таблице
Общее устройство и принцип работы
Каждый трансформатор оборудуется двумя или более обмотками, индуктивно связанными между собой. Они могут быть проволочными или ленточными, покрытыми изоляционным слоем. Обмотки наматываются на сердечник, он же магнитопровод, выполненный из мягких ферромагнитных материалов. При наличии одной обмотки, такое устройство называется автотрансформатором.
Принцип действия трансформатора довольно простой и понятный. На первичную обмотку устройства подается переменное напряжение, что приводит к течению в ней переменного тока. Этот переменный ток, в свою очередь, вызывает создание в магнитопроводе переменного магнитного потока. Под его воздействием в первичной и вторичной обмотках происходит наведение переменной электродвижущей силы (ЭДС). Когда вторичная обмотка замыкается на нагрузку, по ней также начинает течь переменный ток. Этот ток во вторичной системе отличается собственными параметрами. У него индивидуальные показатели тока и напряжения, количество фаз, частота и форма кривой напряжения.
Энергетические системы, осуществляющие передачу и распределение электроэнергии, пользуются силовыми трансформаторами. С помощью этих устройств изменяются величины переменного тока и напряжения. Однако частота, количество фаз, кривая тока или напряжения, остаются в неизменном виде.
В конструкцию простейшего силового трансформатора входит магнитопровод, изготавливаемый из ферромагнитных материалов, преимущественно из листовой электротехнической стали. На стержнях магнитопровода – сердечника располагаются первичная и вторичная обмотки. Первичная обмотка соединяется с источником переменного тока, а вторичная подключается к потребителю.
В силовых трансформаторах при протекании через витки обмотки также создается переменный магнитный поток, возникающий в магнитопроводе. Под его влиянием в обеих обмотках индуктируется ЭДС. Выходное напряжение может быть выше или ниже первоначального, в зависимости от того, какой тип трансформатора используется – повышающий или понижающий. Значение ЭДС в каждой обмотке различается в соответствии с количеством витков. Таким образом, если создать определенное соотношение витков в обмотках, можно создать трансформатор с требуемым отношением входного и выходного напряжений.
Техническое обслуживание и ремонт ТМГ
Перед тем, как залить и долить масло в устройство, рекомендуется проверить факт, что ранее оно не использовалось. На каждую партию масла, которое заливается и доливается в устройство, необходимо наличие сертификатов качества от поставщика, удостоверяющих соответствие масла установленным стандартам и техническим условиям. Сведения о соответствии масла, которое поступает с трансформатором, вносятся в паспорт, либо трансформаторный формуляр
Важно отметить, что допускается доливать в аппарат масло только с величиной пробивного напряжения до 35 кВ. Доливка осуществляется по необходимости
Интересное видео: Производство трансформаторов ТМГ
https://youtube.com/watch?v=fYUtgW0j2S0
Текущий ремонт трансформаторов выполняется в сроки, установленные руководящим документом «Правила технической эксплуатации электрических станций и сетей». После окончания текущих ремонтов оборудования проводятся испытания.
Из приведённого описания видно, что ТМГ неприхотлив в использовании и требует минимальных затрат при обслуживании. Помимо этого, трансформаторное устройство обладает рядом преимуществ, среди которых значение коэффициента полезного действия до 99%, отличные эксплуатационные качества, а также защита от перегрева и коротких замыканий.
Разновидности
Обозначение трансформаторов обязательно начинается с разновидности оборудования. Если маркировка начинается с буквы А, это автотрансформатор. Её отсутствие говорит о том, что агрегат относится к классу силовых трансформаторов.
Обязательно приводится число фаз. Это позволяет выбрать установку, работающую от бытовой или промышленной сети. Если трансформатор подключается к трехфазной сети, в маркировке будет присутствовать Т. Однофазные же разновидности имеют букву О. Они применяются в бытовых сетях.
Если устройство обладает расщеплённой обмоткой, он будет иметь Р. Если присутствует регулировка напряжения под нагрузкой (РПН) устройство будет иметь маркировку Н на металлическом щитке. При её отсутствии можно сделать вывод об отсутствии представленной особенности в аппарате.
Схемы подключения трансформаторов тока
Схема подключения для 110 кВ и выше:
Схема подключения для 6-10 кВ в ячейках КРУ:
Вторичные цепи
Схема включение трансформатора тока в полную звезду:
Схема включение трансформатора тока в неполную звезду(З а счет распределения токов на дополнительном приборе получается отобразить векторную сумму фаз А и С, которая противоположно направлена вектору фазы В при симметричном режиме нагрузки сети):
Схема включение трансформатора тока в неполную звезду(для контроля линейного тока с помощью реле):
Схема включение трансформатора тока в полную звезду с подключением обмотки реле к фильтру нулевой последовательности(ФТНП):
2.1. Сухие трансформаторы с открытыми обмотками (ООО «Электрофизика»)
Сухие трансформаторы с открытыми обмотками предназначены для работы в жестких условиях. Опыт их применения на объектах, расположенных в различных климатических зонах, показал высокую надежность и соответствие этого оборудования жестким условиям эксплуатации (табл. 17, 18).
Номенклатура трансформаторов:
1) распределительные общего назначения;
2) преобразовательные для систем:
• возбуждения турбо и гидрогенераторов;
• частотного регулирования электроприводов;
• силового электропитания тяговых подстанций;
3) специальные, в том числе:
• для АЭС;
• морских судов и буровых платформ;
• для питания электрических печей;
• разделительные.
Таблица 17. Технические характеристики трансформаторов
Параметр |
Значение |
Номинальная мощность, кВА |
10—12 500 |
Номинальное напряжение на обмотках, кВ: |
|
ВН |
0,4—35 |
НН |
0,4—10 |
Условия эксплуатации, транспортирования и хранения |
|
температура окружающей среды, °С |
–60÷+40 |
максимальная относительная влажность при +35 °С, %, не более |
98 |
Степерь защиты внутренней и наружной установки, не более |
IP54 |
Гарантийный срок, лет |
3 |
Общий срок службы, лет |
30 |
Эксплуатационные характеристики: нет риска загрязнения окружающей среды, в том числе при утилизации и восстановлении меди трансформаторных обмоток; малообслуживаемые (1—2 раза в год); затраты на обслуживание трансформатора, выполняемое без специального оборудования, минимальны. Трансформаторы с открытыми обмотками не имеют конкурентов среди сухих трансформаторов с литой изоляцией на основе эпоксидной смолы, предназначенных для эксплуатации при температуре окружающей среды до –25 °С.
Таблица 18. Сравнительные характеристики трансформаторов ООО «Электрофизика» с трансформаторами с литой изоляцией из смеси эпоксидной смолы и кварцевой муки
Характеристика трансформатора |
Трансформатор с литой изоляцией |
Трансформатор ООО «Электрофизика» |
Возможность возникновения частичного разряда |
Уровень возникновения частичного разряда 1,2Uном |
Нет |
Электрическая прочность — отношение грозового испытательного импульса к номинальному напряжению, кВ |
30/145 |
10/75 24/180 |
Класс изоляции |
F (155 °C) |
F (155 °С); Н (180 °С) |
Перегрузочная способность для класса изоляции F (155 °С) |
Увеличение нагрузки на 40% требует установки дополнительной вентиляции |
Увеличение нагрузки до 120% не требует дополнительной вентиляции. При увеличении нагрузки на 40% трансформатор работает без дополнительной вентиляции более 1 ч |
Температура окружающей среды, °С |
–25 ÷+40 |
–50 ÷+50 |
Материал обмоток высокого и низкого напряжений |
Алюминий |
Медь |
Подключение обмоток высокого и низкого напряжений |
Непосредственно на выводные концы катушек |
Через опорные изоляторы, выбранные с учетом механических нагрузок, возникающих при КЗ |
Пожароопасность: способность самовозгорания (сравнительная) содержание токсичных добавок в изоляции генерация дыма в случае пожара |
5—10 Да Немного |
1 Нет Нет |
Экологическая рециркуляция материала проводника катушек |
Нет |
Да |
Отличия ТМ от ТМГ

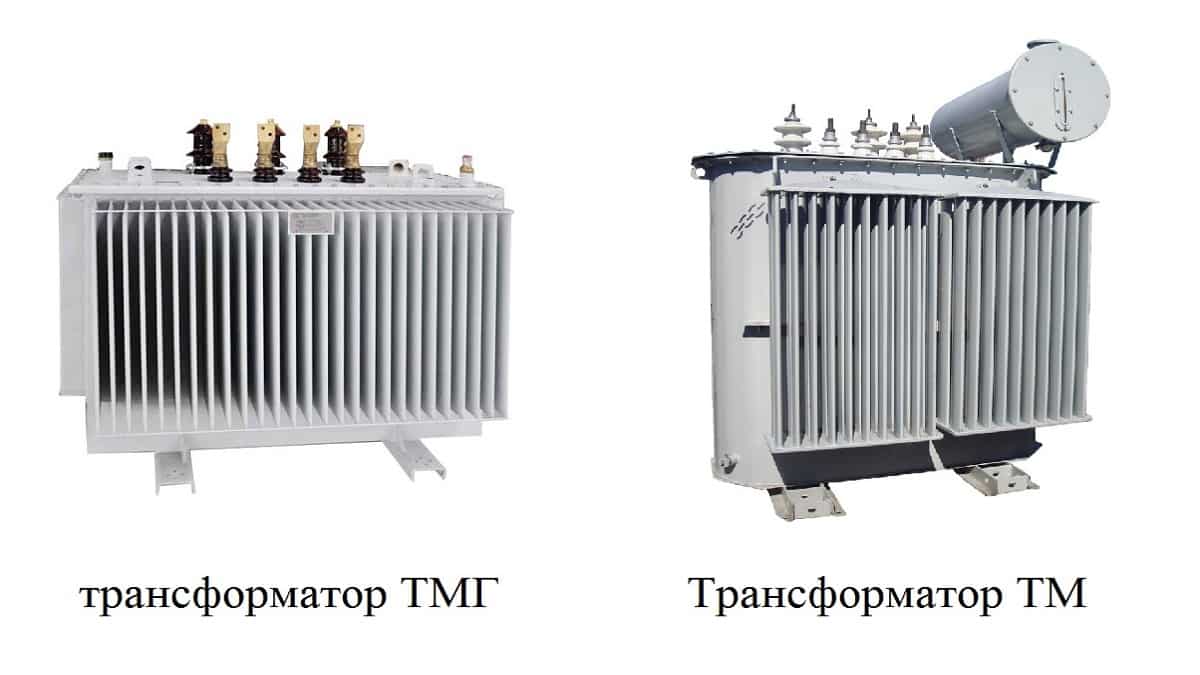

Рис. 5. Сравнение трансформаторов ТМГ и ТМ
Трансформаторы ТМГ нередко сравнивают со схожим по маркировке ТМ, давайте рассмотрим сравнительную характеристику с одним из таких агрегатов на примере следующей таблицы:
Таблица: сравнительные характеристики трансформаторов ТМГ и ТМ
ТМГ | ТМ |
Отличается более эффективной конструкцией бака, что позволяет улучшить охлаждение, применяя менее сложную конструкцию | Применяется классический толстостенный бак с радиаторами устаревшего типа. |
За счет герметизации трансформатора масло не контактирует с атмосферным воздухом, что позволяет сохранять диэлектрические свойства. | На жидкий диэлектрик оказывают воздействие не только внутренние процессы, но и влага из окружающего воздуха. |
Широко используется конструкция без расширителя. | На крышке устанавливается расширительный бак для обеспечения наполнения емкости. |
Сигнализатор уровня масла поплавкового типа | Сигнализатор уровня масла трубчатый |
Проблемы с избыточным давлением из-за отсутствия расширительного бака, газы сбрасываются через клапан. | Избыток газа или масла при нагреве легко перемещается в расширитель или через дыхательный патрон в окружающее пространство. |
Необходимо постоянно контролировать давление на манометре. | Давление самостоятельно стабилизируется за счет расширителя. |
Низкие показатели надежности от механических или вибрационных воздействий на трансформатор. | Высокая степень надежности, трансформатор не боится механических воздействий. |
Непригоден к проведению капитального ремонта со вскрытием крышки, так как затруднена повторная герметизация с закачкой масла. | Капитальный ремонт может производиться любое количество раз. |
Срок службы от 20 до 30 лет | Срок службы от 40 до 50лет |
Как расшифровать данные
Трансформаторы имеют обозначение в виде набора букв и цифр вида ХХХХХХ – 1234 / 1234 – Х1, где вместо литеры «Х» ставится определенная буква, которая по порядку показывает тип, количество фаз, сколько обмоток низшего напряжения, систему охлаждения и специальные обозначения для особых видов трансформаторов.
Не всегда в обозначении трансформатора буду присутствовать все буквы, их присутствие в маркировке зависит только от наличия этих характеристик.
Цифровые обозначения несут в себе основные характеристики трансформаторов: номинальная мощность, класс номинального напряжения обмотки ВН, а последние две цифры – год начала производства.
Тип
Если в начале условного обозначения будет стоять буква «А», то перед вами автотрансформатор. Если она отсутствует, то силовой трансформатор – повышающий или понижающий.
Для обозначения числа фаз используются буквы «Т» – трехфазный и «О» – однофазный.
Расщепленная обмотка
После этой буквы идет информация о расщепленной обмотке – «Р». Это означает, что на понижающем напряжении находятся две или три обмотки.
Отвод тепла
Система охлаждения обозначается следующими буквами:
- С – сухой трансформатор, то есть охлаждение воздушное;
- СЗ – то же самое, но в защищенном исполнении;
- СГ – герметичный с воздушным охлаждением;
- СД – воздушное охлаждение с помощью вентилятора;
- М – охлаждение масляное с естественной циркуляцией;
- Д – бак с маслом охлаждается с помощью вентилятора (дутье);
- Ц – принудительная циркуляция масла;
- ДЦ – комбинация двух способов охлаждения: обдув и циркуляция.
Число обмоток
После системы охлаждения может стоять буква «Т», которая обозначает трехобмоточный трансформатор. Интересно, что двухобмоточный условного обозначения не имеет.
Регулировка напряжения под нагрузкой
В случае, когда количество витков на трансформаторе можно изменять без разъединения электрической цепи, то в этом случае это означает, что регулирование напряжения может происходить под нагрузкой и маркируется буквой «Н». При регулировке с выключением – переключение без возбуждения – буква отсутствует.
Исполнение
Существуют устройства с особыми конструкционными решениями. Подвесные трансформаторы обозначаются буквой «П», с литой изоляцией – «Л», энергосберегающие прописываются буквой «Э», а усовершенствованные – буквой «У».
Назначение
В зависимости от сферы применения, в конце маркировки может стоять литера, дающая об этом информацию. Для работы на самой электростанции – «С», при использовании на железных дорогах – «Ж», на металлургических предприятиях – «М».
Особые обозначения
Существуют отдельные категории трансформаторов, для которых применяются другие обозначения. В частности, это трансформаторы тока и напряжения. Тип сразу указывается в начале буквенного кода: «Т» для первого вида и «Н» для второго. Далее следует информация о способе установки: «П» для проходных, «О» для опорных и «Ш» для шинных. Изоляция также обозначается специальными буквами: «Л» – для литой изоляции, «Ф» – для фарфоровой и «В» – для встроенного изолятора.
Цифры
Цифровая маркировка дает только самые основные характеристики трансформатора. Следующие через тире цифры сразу же после букв – это номинальная мощность в киловольт-амперах (кВА). Затем через наклонную черту указывается мощность обмотки, а для автотрансформаторов еще через один слэш – класс напряжения обмотки. После этого указывается климатическое исполнение, то есть условия местности, в которых может эксплуатироваться данный экземпляр («У» – для умеренных зон, «Х» – для холодных и так далее) и тип его размещения – на открытом воздухе или внутри помещения. В некоторых случаях через тире указывается год выпуска или начала производства устройств данной конструкции.
Трансформаторы тока 110 кВ
На стороне 110 киловольт располагается токовый трансформатор на каждую фазу, который выполняет защитную и в редких случаях измерительную функцию. Устройство размещено непосредственно на баке ТРДН на фарфоровой изоляции. Среди особенностей выделяется:
- Трансформатор тока 110 кВ выполнен из взрывобезопасных материалов, что обеспечивает выполнение поставленных задач.
- Модель изделия отличается надежными уплотнителями, которые создают герметичность, в том числе при низких температурах.
- Для производства покрытия применяется высокопрочная сталь, которая дополняется горячим цинкованием. Это касается и комплектующих.
Оборудование не требует обслуживания. Необходим периодический контроль изоляции. Изделие поставляется с рамой, в том числе под опорные стойки.
Трансформаторы 110 кВ
Тип | Sном,
МВА |
Пределы
регулирования |
Каталожные данные | Расчетные данные | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Uном обмоток | Uк, % | ΔРк, кВт | Рх, кВт | Iх, % | Rт, Ом | Хт, Ом | ΔQх, квар | ||||
ВН | НН | ||||||||||
ТМН-2500/110 | 2,5 | +10*1,5 % −8*1,5 % | 110 | 6,6;11 | 10,5 | 22 | 5,5 | 1,5 | 42,6 | 508,2 | 37,5 |
ТМН-6300/110 | 6,3 | ±9*1,78 % | 115 | 6,6;11 | 10,5 | 44 | 11,5 | 0,8 | 14,7 | 220,4 | 50,4 |
ТДН-10000/110 | 10 | ±9*1,78 % | 115 | 6,6;11 | 10,5 | 60 | 14 | 0,7 | 7,95 | 139 | 70 |
ТДН-16000/110 | 16 | ±9*1,78 % | 115 | 6,5;11 | 10,5 | 85 | 19 | 0,7 | 4,38 | 86,7 | 112 |
ТРДН(ТРДНФ25000/110 | 25 | ±9*1,78 % | 115 | 6,3/6,5;6,3/10,5;10,5/10,5 | 10,5 | 120 | 27 | 0,7 | 2,54 | 55,9 | 175 |
ТДНЖ-25000/110 | 25 | ±9*1,78 % | 115 | 27,5 | 10,5 | 120 | 30 | 0,7 | 2,5 | 55,5 | 175 |
ТД-40000/110 | 40 | ±2*2,5 % | 121 | 3,15;6,3;10,5 | 10,5 | 160 | 50 | 0,65 | 1,46 | 38,4 | 260 |
ТРДН-40000/110 | 40 | ±9*1,78 % | 115 | 6,3/6,3;6,3/10,5;10,5/10,5 | 10,5 | 172 | 36 | 0,65 | 1,4 | 34,7 | 260 |
ТРДЦН-63000/110 | 63 | ±9*1,78 % | 115 | 6,3/6,3;6,3/10,5;10,5/10,5 | 10,5 | 260 | 59 | 0,6 | 0,87 | 22 | 410 |
ТРДЦНК-63000/110 | 63 | ±9*1,78 % | 115 | 6,3/6,3;6,3/10,5;10,5/10,5 | 10,5 | 245 | 59 | 0,6 | 0,8 | 22 | 378 |
ТДЦ-80000/110 | 80 | ±2*2,5 % | 121 | 6,3;10,5;13,8 | 10,5 | 310 | 70 | 0,6 | 0,71 | 19,2 | 480 |
ТРДЦН(ТРДЦНК)-80000/110 | 80 | ±9*1,78 % | 115 | 6,3/6,3;6,3/10,5;10,5/10,5 | 10,5 | 310 | 70 | 0,6 | 0,6 | 17,4 | 480 |
ТДЦ-125000/110 | 125 | ±2*2,5 % | 121 | 10,5;13,8 | 10,5 | 400 | 120 | 0,55 | 0,37 | 12,3 | 687,5 |
ТРДЦН-125000/110 | 125 | ±9*1,78 % | 115 | 10,5/10,5 | 10,5 | 400 | 100 | 0,55 | 0,4 | 11,1 | 687,5 |
ТДЦ-200000/110 | 200 | ±2*2,5 % | 121 | 13,8;15,75;18 | 10,5 | 550 | 170 | 0,5 | 0,2 | 7,7 | 1000 |
ТДЦ-250000/110 | 250 | ±2*2,5 % | 121 | 15,75 | 10,5 | 640 | 200 | 0,5 | 0,15 | 6,1 | 1250 |
ТДЦ-400000/110 | 400 | ±2*2,5 % | 121 | 20 | 10,5 | 900 | 320 | 0,45 | 0,08 | 3,8 | 1800 |
Примечания.
1. Регулирование напряжения осуществляется за счет РПН в нейтрали, за исключением трансформаторов типа ТМН-2500/110 с РПН на стороне НН и ТД с ПБВ на стороне ВН.
2. Трансформаторы типа ТРДН могут изготавливаться также с нерасщепленной обмоткой НН 38,5 кВ, трансформатор 25 МВА — с 27,5 кВ (для электрификации железных дорог).
Тип | Sном,
МВА |
Каталожные данные | Расчетные данные | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Uном обмоток | Uк, % | ΔРк, кВт | Рх, кВт | Iх, % | Rт, Ом | Хт, Ом | ΔQх, квар | ||||||||||
ВН | СН | НН | В-С | В-Н | С-Н | ВН | СН | НН | ВН | СН | НН | ||||||
ТМТН-6300/110 | 6,3 | 115 | 38,5 | 6,6;11 | 10,5 | 17 | 6 | 58 | 14 | 1,2 | 9,7 | 9,7 | 9,7 | 225,7 | 131,2 | 75,6 | |
ТДТН-10000/110 | 10 | 115 | 38,5 | 6,6;11 | 10,5 | 17 | 6 | 76 | 17 | 1,1 | 5 | 5 | 5 | 142,2 | 82,7 | 110 | |
ТДТН-16000/110* | 16 | 115 | 38,5 | 6,6;11 | 10,5 | 17 | 6 | 100 | 23 | 1 | 2,6 | 2,6 | 2,6 | 88,9 | 52 | 160 | |
ТДТН-25000/110 | 25 | 115 | 11;38,5 | 6,6;11 | 10,5 | 17,5 | 6,5 | 140 | 31 | 0,7 | 1,5 | 1,5 | 1,5 | 56,9 | 35,7 | 175 | |
ТДТНЖ-25000/110 | 25 | 115 | 38,5;27,5 | 6,6;11; 27,5 | 10,5(17) | 17(10,5) | 6 | 140 | 42 | 0,9 | 1,5 | 1,5 | 1,5 | 57 | 0(33) | 33(0) | 225 |
ТДТН-40000/110* | 40 | 115 | 11;22;38, 5 | 6,6;11 | 10,5(17) | 17(10,5) | 6 | 200 | 43 | 0,6 | 0,8 | 0,8 | 0,8 | 35,5 | 0(22,3) | 22,3(0) | 240 |
ТДТНЖ-40000/110 | 40 | 115 | 27,5;35,5 | 6,6;11; 27,5 | 10,5(17) | 17(10,5) | 6 | 200 | 63 | 0,8 | 0,9 | 0,9 | 0,9 | 35,5 | 0(20,7) | 20,7(0) | 320 |
ТДТН(ТДЦНТ) −63000/110* | 63 | 115 | 38,5 | 6,6;11 | 10,5 | 17 | 6,5 | 290 | 56 | 0,7 | 0,5 | 0,5 | 0,5 | 22 | 13,6 | 441 | |
ТДТН(ТДЦТН, ТДЦТНК) −80000/110* | 80 | 115 | 38,5 | 6,6;11 | 11(17) | 18,5(10,5) | 7(6,5) | 390 | 82 | 0,6 | 0,4 | 0,4 | 0,4 | 18,6(21,7) | 0(10,7) | 11,9(0) | 480 |
При Хт обмотки СН, равном нулю, обмотки НН изготавливаются с Uном, равным 6,3 или 10,5 кВ.
Примечание. Все трансформаторы имеют РПН ±9*1,78 % в нейтрали ВН за исключением трансформатора ТНДТЖ-40000 с РПН ±8*1,5 % на ВН.
Цифры
После перечисленных обозначений могут следовать числовые значения. Это номинальное напряжение обмотки в кВ, мощность в кВА. Для автотрансформаторов добавляется информация о напряжении обмотки СН.
В маркировке может присутствовать первый год выпуска представленной конструкции. Мощность агрегатов может составлять 20,40, 63, 160, 630, 1600 кВА и т. д. Этот показатель подбирают в соответствии с эксплуатационными условиями. Существует оборудование более высокой мощности. Этот параметр может достигать 200, 500 МВА.
Продолжительность применения трансформаторов советского производства составляет порядка 50 лет. Поэтому в современных энергетических коммуникациях может применяться оборудование, выпущенное до 1968 г. Их периодически совершенствуют и реконструируют при капитальном ремонте.
Отличия ТМ от ТМГ
Рис. 5. Сравнение трансформаторов ТМГ и ТМ
Трансформаторы ТМГ нередко сравнивают со схожим по маркировке ТМ, давайте рассмотрим сравнительную характеристику с одним из таких агрегатов на примере следующей таблицы:
Таблица: сравнительные характеристики трансформаторов ТМГ и ТМ
ТМГ | ТМ |
Отличается более эффективной конструкцией бака, что позволяет улучшить охлаждение, применяя менее сложную конструкцию | Применяется классический толстостенный бак с радиаторами устаревшего типа. |
За счет герметизации трансформатора масло не контактирует с атмосферным воздухом, что позволяет сохранять диэлектрические свойства. | На жидкий диэлектрик оказывают воздействие не только внутренние процессы, но и влага из окружающего воздуха. |
Широко используется конструкция без расширителя. | На крышке устанавливается расширительный бак для обеспечения наполнения емкости. |
Сигнализатор уровня масла поплавкового типа | Сигнализатор уровня масла трубчатый |
Проблемы с избыточным давлением из-за отсутствия расширительного бака, газы сбрасываются через клапан. | Избыток газа или масла при нагреве легко перемещается в расширитель или через дыхательный патрон в окружающее пространство. |
Необходимо постоянно контролировать давление на манометре. | Давление самостоятельно стабилизируется за счет расширителя. |
Низкие показатели надежности от механических или вибрационных воздействий на трансформатор. | Высокая степень надежности, трансформатор не боится механических воздействий. |
Непригоден к проведению капитального ремонта со вскрытием крышки, так как затруднена повторная герметизация с закачкой масла. | Капитальный ремонт может производиться любое количество раз. |
Срок службы от 20 до 30 лет | Срок службы от 40 до 50лет |
ТСМ расшифровка
Эти электромагнитные устройства предназначены для трёхфазных цепей и сделаны без дополнительного охлаждения, то есть сухими. Мощность их колеблется от 0,16 до 1 кВА, чаще всего применяются для выпрямителей и полупроводниковых блоков питания. Одним из преимуществ такого устройства является то, что он может располагаться в корпусе в любом положении, горизонтальном или вертикальном.
Советуем изучить Пульсации или мерцание светодиодных ламп и других источников света?
Расшифровка его маркировки такая:
После чего указывается его мощность и дополнительные условия климатического применения.
В промышленности и в быту применяется множество сухих и масляных трансформаторов различного назначения. Если есть на них табличка заводского исполнения, то расшифровать его не составляет труда. Главное применять в соответствии с типом электроустановки, мощностью, а также чтобы напряжения и токи всех обмоток были использованы в нормальных условиях без перегрузок. Тогда эти непривередливые, надёжные и неприхотливые в обслуживании устройства могут прослужить десятки лет.
