Выбираем профиль для светодиодной ленты алюминиевый и пластиковый

Содержание

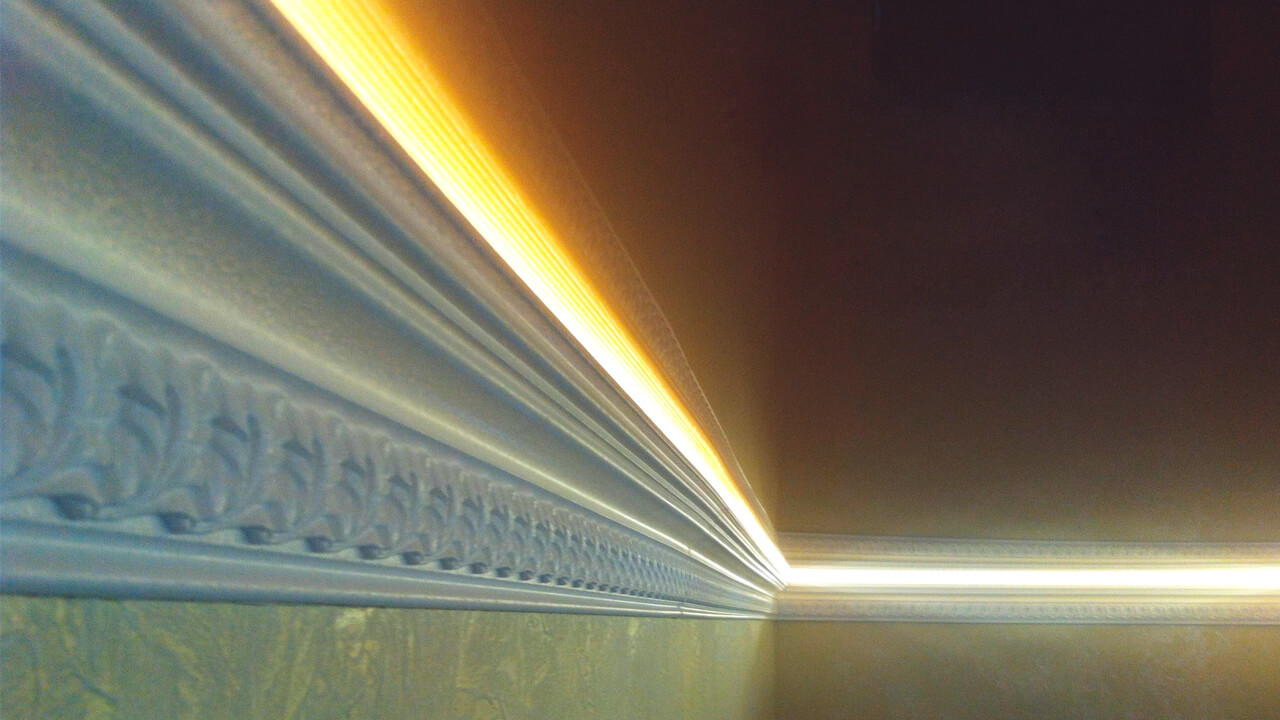

Как монтировать светодиодную ленту под потолочный плинтус

Этот вариант не приемлет использование зеркальной или глянцевой пленки, иначе видны будут все смонтированные элементы, которые за ней расположены. Зачастую отдельные плафоны либо светодиодную полосу используют для подсветки гардин или штор. Для этого сверху окна устанавливают небольшого размера короб, а снизу натягивается потолок.

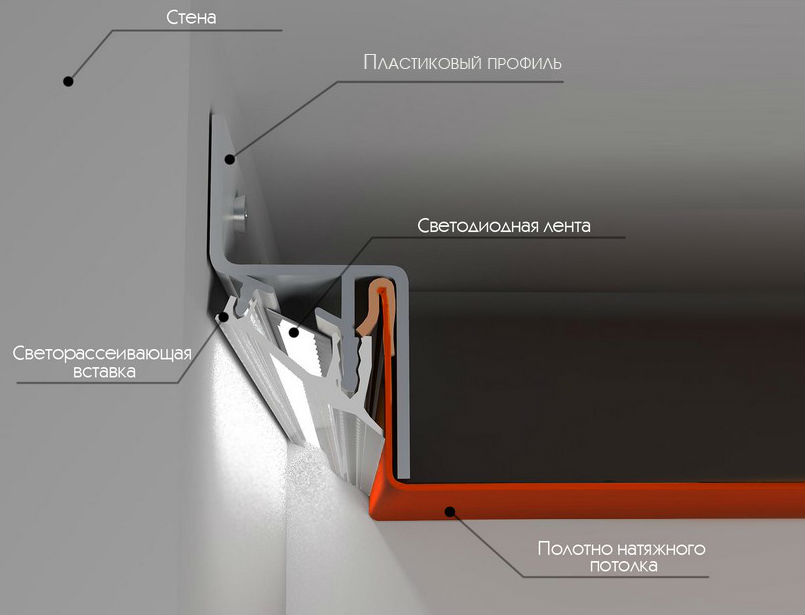

Монтаж ленты под короб с натяжным потолком

Видео о монтаже ленты в нишу под шторы:

https://youtube.com/watch?v=rv7qNi1B8XU

https://youtube.com/watch?v=ZwR_egez4HM

Исходить необходимо из того, что светодиодная лента используется, в основном, для подсветки. Поэтому конструируют потолочную многоуровневую часть таким образом, чтобы на ней разместились и другие осветительные приборы, такие как светильники, люстры, чтобы в помещении было достаточно света. Люстра, как правило, размещается в самом центре комнаты. Плафоны можно расположить в любом месте. Главное – чтобы хорошо смотрелись и были функциональными.

Подсветку можно монтировать разными способами. Все зависит от мастерства человека, его фантазии и возможностей. Основной момент – потолок должен гармонировать с остальными составляющими помещения и быть совершенно безопасным для окружающих с точки зрения противопожарной безопасности.

Необходимо иметь в виду, что абсолютно все приборы для освещения в той или иной степени нагреваются в процессе работы. Поэтому натяжной потолок должен находиться от них на некотором расстоянии. Это даст возможность избежать деформации потолочного покрытия и возгорания.

Чтобы иметь возможность дистанционно управлять RGB системой, необходимо приобрести и подключить дополнительный блок. Как правило, поставка укомплектована специальным пластиковым или металлическим корпусом, которые предназначены для крепления блока питания и управления. Такая конструкция крепится внутри короба при помощи саморезов, чтобы она была не видна снизу.

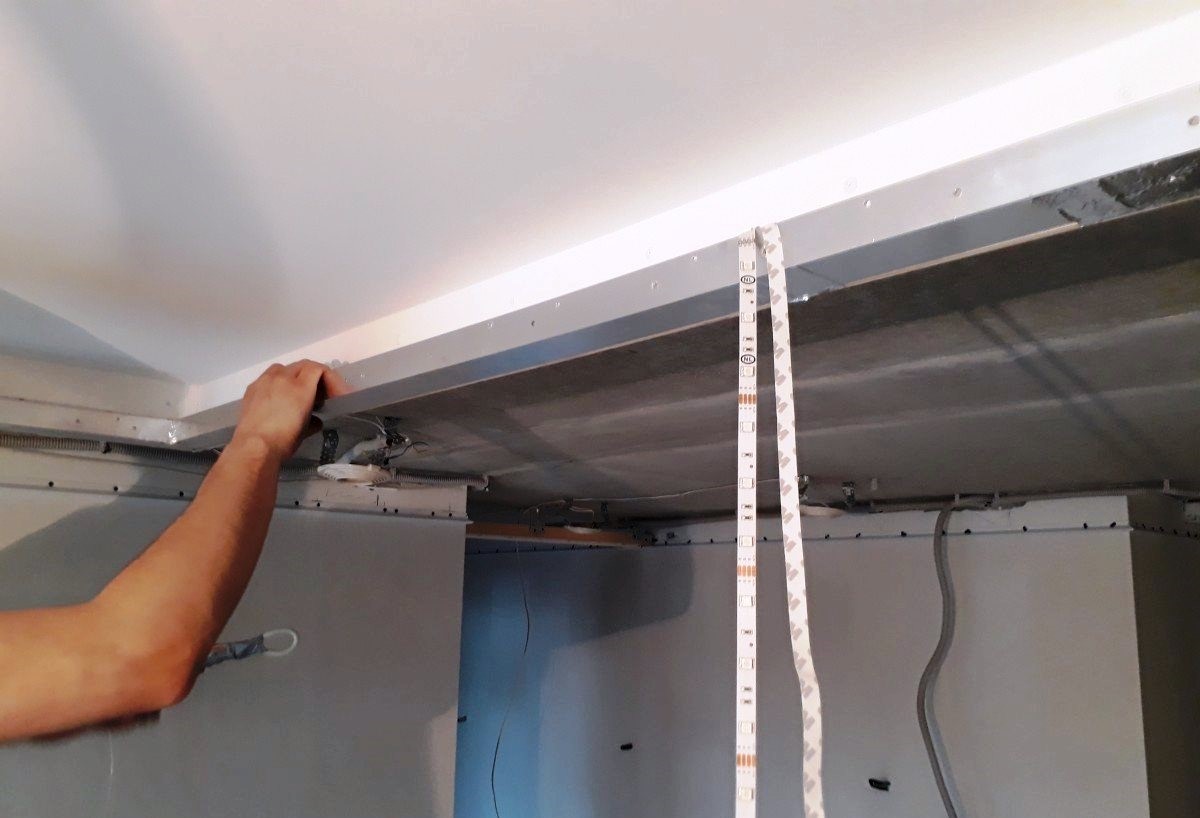

Ленточная подсветка под натяжным потолком монтируется после предварительной очистки места крепления от пыли и грязи. Если этого не сделать, то лента держаться не будет. Непосредственно перед монтажом с ленты снимается защитная бумага, но не более, чем в 1 метр. Если полностью освободить полосу от защитного слоя, то пыль и грязь быстро на ней осядут, и надежного крепления ленты к поверхности ждать не придется. В процессе работы освобожденная от защитного слоя лента может прикоснуться к другим поверхностям, светодиоды могут между собой склеиться. Тогда процесс установки будет серьезно затруднен

Поэтому с защитным слоем нужно обходиться осторожно, без спешки и снимать его небольшими частями по мере крепления светодиодной ленты к коробу

Если в процессе монтажа остались лишние сантиметры ленты, не стоит поспешно их обрезать. Необходимо иметь в виду, что разделить полосу можно только в тех местах, которые отмечены в виде перпендикулярной полосы, а она проходит каждые 3 – 5 диодов.

После окончания процесса монтажа диодной полосы, конец, который оснащен разъемом, подключается к блоку питания. При отсутствии таких разъемов на отрезанном участке необходимо восполнить пробел и припаять их самостоятельно. Основной момент: не запутаться с полярностью. При неправильном соединении вся система выйдет из строя.

Для облегчения работ, связанных с заменой либо ремонтом осветительных приборов, желательно блок питания и управления размещать в таких участках короба, где можно будет их достать, без причинения вреда конструкции. При установке светодиодной ленты по всему периметру комнаты могут возникнуть определенные сложности в этом вопросе. Тогда желательно блоки установить за пределами такого помещения.

После окончания монтажных работ необходимо проверить рабочее состояние схемы. Для этого нужно включить блок питания. Если к освещению вопросов нет, проверяется работоспособность дистанционного блока в различных режимах. Если вы убедились, что все исправно работает, можно приступать к обустройству натяжного потолка.

Советы по монтажу

На первоначальном этапе требуется определиться с протяженностью будущей конструкции, а именно самой LED-ленты и, следовательно, профиля для монтажа. Для этого необходимо просто измерить длину основания, на котором впоследствии предстоит крепить короба.

Независимо от того, какого типа и конфигурации (из алюминия или пластика, в виде уголка, круглый, накладной или врезной) профиль монтируется, необходимо по одной из кромок сделать небольшой пропил для питающего провода. Для крепления направляющих чаще всего используют шурупы, размеры которых зависят от толщины материала, используемого при изготовлении короба, и конструктивных особенностей последнего.

Непосредственно перед монтажом поверхность профиля необходимо тщательно очистить и желательно обезжирить. При выполнении крепежных работ необходимо все делать максимально аккуратно. Следует помнить, что светодиодная подсветка чаще всего выполняет декоративную функцию, и поэтому сама конструкция должна быть эстетичной. Не менее важный момент – это целостность короба, который, помимо всего прочего, должен обеспечивать защиту ленты.

Установка как самих световых лент, так и направляющих для них предусматривает соблюдение определенных правил и требований пожарной безопасности

Параллельно внимание уделяется правильному выбору места для подсветки, которая должна смотреться максимально уместно и эффектно. Если система монтируется без привязки к реализации определенной дизайнерской задумки, то наиболее подходящими будут следующие зоны:

на потолке, над дверными проемами или в специальных нишах;
в углах помещения;
за карнизами и плинтусами;
по периметру различных элементов декора.

Если требуется оформить более сложные элементы интерьера (ниши необычной геометрической формы, арки и прочее), то оптимальным решением будет использование профиля из поликарбоната или силикона. Естественно, ключевой характеристикой в данном случае является гибкость и пластичность материалов. При этом монтаж направляющих для светодиодных лент не связан с какими-либо существенными сложностями.

Отдельного внимания заслуживает оформление помещений с повышенной влажностью, бассейнов, искусственных прудов и аквариумов

В таких ситуациях важно учитывать особенности среды и устанавливать герметичный профиль, способный в полной мере предотвратить проникновение воды

Признаки оригинала

Определить качество материала очень сложно, даже цена не может являться гарантией хорошего производителя. Есть некоторые советы «бывалых».

Осмотрите ленту. Расположение и качество пайки элементов должны быть ровными, контактные площадки не окислены, без желтоватых разводов.
Согнуть полоску и отпустить. У качественной изгиб какое-то время сохранится.
Посмотрев сквозь тёмные очки, можно выявить поддельные светодиоды. Сразу будет заметна разная температура свечения.
Сравните свечения на концах — яркость должна быть одинаковой.
Хороший производитель дорожит своим логотипом, на упаковке это будет видно с первого взгляда.

Основные виды профилей для подсветки

По материалу изготовления профили делятся на алюминиевые и пластиковые. В состав пластиковых коробов входит поликарбонат. Преимущество этого материала заключается в его эластичности, что позволяет делать закругленные рамки. Другие достоинства пластиковых профилей:

низкая стоимость;
простота установки;
эластичность;
возможность выбрать прозрачный или пластиковый корпус;
различная фактура (поверхность, окрас).

В сравнении с алюминием пластик обладает худшей теплопроводностью и охлаждением ленты.

Алюминиевый профиль

Профиль из пластика

Металлические профили изготавливают только из алюминия. Они бывают разной длины – 1150, 2000, 2500 мм. Достоинство материала – отведение тепла от источника освещения, в данном случае диодов.

Внешний вид светодиодных лент SMD 3528 и SMD 5050

Светодиоды типа SMD 3528 и их аналоги не нуждаются в теплоотводе. Образцы SMD 5050 необходимо устанавливать на поверхностях с низкой теплопроводностью.

Алюминиевые коробы используются чаще всего для оформления подсветок на кухне, в общественных местах и на ступеньках. Для герметизации корпуса используют специальную ленту, если он монтируется на улице или в помещениях с высоким уровнем влажности.

Изделия делятся на несколько видов и по способу монтажа.

Угловые

Использование светодиодной ленты с применением алюминиевого углового профиля

Такая разновидность используется для установки светодиодной ленты в углах строительных конструкций, шкафов или, например, торгового оборудования. С их помощью удается эффективно скрыть все неровности стыков.

Этот вариант предпочтителен, если требуется обеспечить освещение под углом. Сами по себе диодные источники света излучают раздражающий глаз свет, поэтому обязательно нужно дополнительно устанавливать рассеиватель (почти всегда он прилагается в комплекте).

Встраиваемые или врезные

Внешний вид и пример использования врезного профиля

Главное отличие встраиваемого типа заключается в наличии специальных выступов, которые скрывают неровности краев материала в месте монтажа. Существует два способа установки:

В материале проделывают паз, а в его полость вставляется сам профиль.
Монтируют в местах изменения материала. Пример: линия соединения плиты и гипсокартона, разных по цвету пластиковых панелей. Скрытая конструкция находится вне досягаемости человеческому глазу, он видит лишь светлую полосу.

Более распространен второй способ, поскольку современный дизайн помещений предусматривает использование разных материалов и фактур, сочетать которые удается благодаря светодиодным лентам.

Накладные

Накладной профиль

Эти модели считаются одними из самых востребованных и популярных изделий. Установить их можно на любую ровную поверхность. Крепятся к ней с помощью качественного двухстороннего скотча, саморезов и клея.

Как правило, в комплект входит не только профиль, но и специальная крышка, изготовленная из пластика. Матовый или прозрачный поликарбонат служит рассеивателем. От назначения освещения будет зависеть вид крышки. Матовые профили применяются для декоративных целей, а прозрачные в освещении. Торцевую сторону закрывают заглушкой.

Корпуса имеют разные геометрические фигуры – круг, конус, квадрат, прямоугольник.

Для подсветки торцов стекла

Алюминиевый профиль для торцевой подсветки стекла смотрится эффектно

В строительных магазинах представлен широкий ассортимент профилей для подсветки стекол 8 и 10 мм, которые используются для монтажа ленты и крепления стекла. Последнее время все чаще в оформлении дизайна квартир, домов и других помещений используется техника акрилайт. Суть заключается в нанесении на оргстекло или любую стеклянную поверхность узора, используя лазерную гравировку. Изображение становится видимым лишь в тот момент, когда освещается торцевая сторона профиля светодиодами.

Подвесные

Подвесные профили внешне и по техническим характеристикам напоминают накладные конструкции. Отличие – внешняя сторона изделия гладкая. Простота монтажа, обработки и при необходимости резки позволяет изготовить своими руками большое количество разных по длине светильников.

Монтаж подсветки

Выбор подсветки

У подвесных потолков из гипсокартона есть разные варианты крепления, в зависимости от типа подсветки. Она бывает открытой – когда светильники устанавливаются в отверстия или подвешиваются — или закрытой – светильники устанавливаются в специальную нишу. Обычные лампы накаливания для подвесного потолка из гипсокартона не подходят из-за высокого уровня пожароопасности. Для открытой подсветки — встроенных в потолок светильников или люстр — обычно выбирают люминесцентные лампы. При монтаже гипсокартона нужно сразу будет сделать отверстие для ламп, а для люстры оставить крепления в зазорах между листами. Следует также учитывать, что вес светильников должен быть не больше10 кг, иначе гипсокартон не выдержит нагрузки.

Для закрытой подсветки чаще всего выбирают светодиодные лампы. У них долгий срок службы, широкая палитра цветов, низкое энергопотребление. Такие ленты могут быть с влагозащитным эффектом, дистанционным управлением, благодаря чему очень удобны при эксплуатации. Как правило, светодиодные ленты продаются в бабинах по 5 метров. С обратной стороны ленты есть клейкая основа, с помощью которой она крепится к потолку, поэтому их легко установить своими руками.

Монтаж каркаса

Для монтажа потолка с гипсокартона с подсветкой ленту необходимо разрезать в специально обозначенных для этого местах, затем соединить специальными коннекторами или спаять до нужной длины. Если длина подсветки более 15 метров, необходимо делать параллельное соединение, иначе проводка сгорит. Подключить ленту к сети нужно через блок питания.

Карниз для светодиодной ленты при монтаже потолков из гипсокартона с подсветкой крепится следующим образом: по линии разметки на стене монтируется стартовый профиль. Такой же стартовый профиль крепится к первому уровню подвесного потолка на расстоянии в 100-150 мм от стены. В верхний профиль вставляются отрезки основного профиля длиной в 150 мм. Их нижний край должен находиться точно напротив базовой линии на стене. В планку, установленную на стене, нужно завести отрезки основных профилей длиной в 300 мм. Затем соединить их с вертикальными подвесами так, чтобы получилась небольшая полочка длиной около 150 мм.

Вся конструкция обшивается гипсокартоном, в последнюю очередь гипсокартон крепится к торцевой части короба – бортику, за которым будет «спрятана» подсветка.

Перед тем как закрепить гипсокартонные листы, поверх каркаса необходимо провести проводку для будущей подсветки. Кабель необходимо прокладывать в специальных кабель-каналах, а не просто поверх профилей. Если в помещении повышенная влажность, то проводку необходимо делать исключительно внутри потолка, используя кабели с двойной изоляцией или прокладывая кабель в гофрированной трубе.

Светодиодная подсветка создает эффект неяркого свечения и может использоваться в качестве ночного светильника. Для освещения же рабочей зоны все равно требуются точечные светильники либо люстры. Светильники, люстры и светодиодную подсветку можно комбинировать в различных вариациях, и таким образом, подвесной потолок из гипсокартона с подсветкой поможет создать неповторимый интерьер.

https://youtube.com/watch?v=cL30-UQxk_0

Для чего необходим профиль для светодиодной ленты

Ленты с LED-светильниками нашли широкое применение для оформления помещений квартир и частных домов. Также они используются в качестве наружного осветительного оборудования при обустройстве фасадных частей зданий, лестниц и пешеходных дорожек.

Помимо этого, диодные ленты монтируют в офисах и прочих коммерческих сооружениях. К примеру, они используются для обрамления витрин или в салонах красоты в качестве элементов подсветки.

Освещение офисных зданий при помощи LED-профилей

Поскольку профиль для диодной ленты не боится влаги, он может быть установлен практически где угодно, в том числе в бассейнах и на автомойках. Также диодные ленты используют на кухнях для освещения рабочей зоны либо обеденного стола. Профили легко можно встраивать в элементы мебельных секций самостоятельно благодаря простой конструкции.

LED-профили на кухонной мебельной секции

Статья по теме:

Правила выбора

Выбирая крепежные элементы для светодиодной системы, необходимо прежде всего акцентировать внимание на следующих важных моментах:

назначение помещения или оформляемого объекта;
место монтажа и особенности основания;
основные параметры самой LED-ленты;
особенности эксплуатации будущей системы освещения или декоративной подсветки;
тип требуемого светового эффекта.

Не секрет, что для многих во главе угла стоит финансовая составляющая. В таких ситуациях выбирается профиль и дополнительные элементы (заглушки, соединители и прочее), исходя из объема потенциальных затрат

Важно учесть, что определяющий фактор – это прежде всего материал, из которого изготовлены короба. Так, алюминиевый профиль в подавляющем большинстве случаев обойдется дороже пластикового

Еще один важный момент – это тип направляющих. Стоимость встраиваемых моделей выше аналогичного показателя накладных коробов. Однако в данном случае стоит учитывать особенности интерьера.

Особенности монтажа светодиодных лент под потолок

Нельзя смонтировать светодиодную ленту для освещения потолочной поверхности, не используя провода и источники питания. Сам процесс устройства такого типа освещения не представляет особых сложностей, не требует специальных знаний и небольшого опыта в этой сфере. Но существуют определенные нюансы, о которых мало знать. Их еще нужно учитывать в процессе проведения монтажных работ.

Прежде всего, рассчитывается длина светодиодной полосы и необходимая мощность для ее обслуживания. Чисто математические подсчеты: умножается мощность 1 погонного метра полосы на ее общую длину.
Категорически запрещено последовательно подключать больше, чем 2 куска (10 метров) полосы. Если помещения огромные и такого количества осветительного материала недостаточно, необходимо применить метод параллельного подключения. Можно приобрести несколько блоков питания. Причем дополнительный блок необходим в том случае, если суммарная мощность больше 40Вт.
При выборе подсветки с разноцветным отражением, помимо блока питания, устанавливается еще и RGB – контролер, благодаря которому можно менять цветовую гамму.
Без предварительной обработки грунтовкой монтировать светодиодную полосу не рекомендуется.
Принцип поклейки ленты достаточно прост: снимается защитный слой, и лента прижимается на выбранные участки.
Последний шаг – подсоединение к блоку питания и проверка работы всей системы.
После проведения комплекса работ натягивается виниловое полотно натяжного потолка.

Видео о том, как подключить светодиодную ленту к блоку питания:

https://youtube.com/watch?v=0m8GalcJyPA

Основные виды профилей по способу монтажа и область применения

Угловой профиль для светодиодной ленты

Чтобы обеспечить освещение в углах различных конструкций и на пересечении прямых поверхностей, выбирают специальный профиль. Он носит название углового. Большинство таких светильников снабжается съёмными рассеивателями.

Угловой короб с элементом крепления и боковой заглушкой

Известно, что светодиоды обеспечивают высокую яркость свечения, поэтому на угловых коробах устанавливают матовые рассеивающие экраны. Эти элементы способны уменьшать интенсивность светового потока до 40%. Как полимерный короб, так и алюминиевый угловой профиль для светодиодной ленты применяется для подсветки помещений, рабочих зон кухонь, лестничных пролётов и прочего.

Встраиваемый профиль для светодиодной ленты

От различных видов коробов существенно отличается встраиваемый профиль для светодиодной ленты. Широкий наружный край изделия способен закрывать неровности различных поверхностей при их стыковке. К примеру, ламинат и гипсокартон, древесные плиты и другие отделочные материалы.

Пример встраиваемого короба для подсветки

Такие профили широко используются для реализации различных дизайнерских решений. Короб может быть установлен заподлицо с отделочной поверхностью либо располагаться над их краями. Достаточно часто на практике применяются врезные профили с наружными краями (они закрывают изъяны стыкуемых поверхностей).

Врезной профиль в древесной плите

Чтобы установить профиль, предварительно вырезается продольный паз, в который он затем монтируется. Благодаря углублению короб полностью скрывается и не выступает над плитой либо другим отделочным материалом. Врезной профиль для светодиодной ленты обычно встраивают в различные конструкции, стены, напольные покрытия, мебельные стенки.

Профиль для ленты светодиодной накладной

Накладной тип LED-профилей считается универсальным, поскольку такие короба с лёгкостью устанавливаются на любую поверхность. Многие люди выбирают эти изделия, поскольку для установки не требуется специальных инструментов и материалов. Для монтажа можно использовать как различные клеящие составы, так и саморезы.

Накладной светодиодный профиль

Особенностью данных изделий также является хорошая гибкость и отменное прилегание к различным поверхностям. По этой причине они могут быть использованы где угодно, включая округлые стены и прочие неровности.

Кабель-канал для светодиодной ленты

Кабель-каналы являются отличным решением для проведения электротехнических работ, что позволяет аккуратно выполнить прокладку проводников в доме либо офисе, не нарушая целостности отделки. То есть, чтобы подключить подсветку, протянуть телефонный кабель, линию интернета, нет необходимости делать в стенах специальные ниши для их укладки.

Электротехнические кабель-каналы

Электротехнические кабель-каналы представляют собой короба с крышкой, в которые укладывается проводка. Они легко монтируются к стенам, потолку и напольным покрытиям. Для этого в конструкции предусмотрены технологические отверстия, сквозь которые заводятся саморезы и вкручиваются в любое основание.

Также можно приобрести прозрачный кабель-канал для светодиодной ленты, который будет незаметен в интерьере помещений. Он обладает компактными размерами, легко монтируется и принимает необходимую форму.

Прозрачный кабель-канал в интерьере помещения

Статья по теме:

Стандартные геометрические размеры профилей

Прежде чем купить профиль для светодиодной ленты, необходимо рассмотреть, какие бывают стандартные размеры этих изделий. Ширина коробов колеблется в диапазоне 8−13 мм, высота − до 5,5 мм, а по длине они бывают 3−5 м. Размеры угловых профилей несколько отличаются от других видов изделий: по ширине они бывают 6,6 мм, высоте – 12,7 мм. Длина таких коробов обычно составляет 2 м

Обратите внимание, что профили по ширине могут достигать 100 мм, а по высоте – 50 мм

Стандартные габариты коробов для светодиодных лент

Также потребителям следует знать, что LED-короба могут несколько различаться по размерам. Это связано с тем, что компании-изготовители используют собственные технологии производства изделий.

Какую выбрать LED-ленту

Теперь немножко погрузимся в теорию. В зависимости от способа исполнения светодиодные ленты бывают двух типов:

SMD – в открытом виде.

DIP – более дорогой тип. Светодиоды залиты силиконом, находятся как бы в корпусе под защитой.

После трех букв указаны четыре цифры, это ширина и длина диода. К примеру, в SMD 3528 – 34 длина, 28 ширина.

Чаще всего применяют два вида диодов:

SMD 3528 (3028).
SMD 5050 (5060).

Вторые дороже, но светят ярче.

По степени защиты:

IP 33 – для помещений с низкой влажностью (гостиные спальни, офисные помещения).
IP 65 – с умеренной влажностью, при риске попадания воды на плату (гараж, например).
IP 67 и IP 68 – с повышенной влажностью (обычно для уличного исполнения).

Учитывайте цветовую температуру. К примеру, холодная температура (от 5000 до 6500К) органично для кухни, а теплая (2700–3200К) – спален, гостиных и прихожих.

При выборе светодиодов приходится учитывать много характеристик. Рекомендуем посоветоваться с дизайнером или опытным монтажником по освещению, или хотя бы грамотным радиолюбителем перед тем, как начнете монтаж светодиодной подсветки потолка.

Единственное, что безоговорочно, это производитель светодиодного освещения. Мы приготовили топ признанных фирм:

OSRAM.
CREE.
GENILED.
SVETECO.
JOLIET TECHNOLOGY.

Разновидности профилей по форме

Если вы хотите установить профиль своими руками, то нужно сначала сделать выбор изделия

Очень важно учитывать форму профилей для светодиодных лент, ведь от этого будет зависеть дальнейшая работа

Особенно популярными на сегодняшний день являются те модели контуров, которые имеют прямоугольную форму. Стоит отметить, что к такой форме можно отнести стандартный врезной профиль, который в отдельных случаях может иметь дополнительно еще и небольшую полочку, которая рассчитана на фрезеровку.

Изделия круглой формы, как правило, относят к универсальным. Их можно спокойно комбинировать с самыми разными светильниками и в разнообразных позициях. Интересным есть то, что круглые профили позволяют реализовать даже самую сложную трековую систему. Следует отметить, что модификация системы такого типа — это панель, которая имеет немного закругленные края. Важным моментом есть то, что монтируются они с помощью специальной накладной техники.

Не очень популярны профили, которые имеют достаточно сложную форму. Они могут быть даже треугольными, но при этом невероятно прочными. В основном они рассчитаны для установки в напольные покрытия, где должно выдерживаться достаточно большой вес. Использовать контуры сложной формы нужно там, где не подойдет обычный профиль для светодиодной ленты. Некоторые варианты профилей позволяют поместить освещение даже под наклоном разной степени по отношению к поверхности.

С каждым днем все более популярными становятся модели подвесного типа. Их не нужно никуда устраивать или вообще фиксировать механическим путем. С помощью специальных, очень крепких канатов панели подобного типа могут удерживаться на весу. С помощью подвесной конструкции в любой комнате можно обеспечить не только максимально яркое осветление, но и невероятно оригинальный, красивый дизайнерский ход.

Особенности крепления

Как упоминалось выше, установка углового профиля под LED-ленту не составляет особого труда. Со всеми работами может легко справиться каждый. Главное, действовать поэтапно. Лишняя спешка в этом деле не приветствуется. Разберем подробно пошаговую инструкцию по монтажу основания с углом 45 градусов.

Накладной профиль углового типа можно легко и быстро прикрепить, используя обычный двухсторонний скотч. Чтоб соединение оснований было максимально крепким и надежным, предварительно все поверхности потребуется тщательно обработать обезжиривающими средствами. Основание должно быть не только идеально чистым, но и сухим.
Угловые профили также можно монтировать на выбранное основание посредством винтов или саморезов. Подобный способ монтажа оказывается особенно удобным в моменты, когда подсветка устанавливается на основание из дерева. В таком случае проведение работ оказывается максимально простым и беспроблемным.
Если запланирована установка LED-профиля, изготовленного из алюминия, а основание состоит из кирпича или бетона, то целесообразно прикреплять изделие посредством дюбелей.

Крепить сами светодиодные ленты необходимо очень осторожно и аккуратно. Особенно это касается тех случаев, когда в качестве основания был выбран поликарбонатный профиль. Следует избегать загибов, радиус которых составит около 2 см, поскольку при повреждении диодов на ленте будет нарушена ее функциональность

Ту часть ленты, которая является открытой, надо фиксировать строго по специальным меткам, в соответствии с параметрами профиля углового типа. Не следует забывать о том, что произвести пайку обособленных участков можно будет только в крайних случаях

Следует избегать загибов, радиус которых составит около 2 см, поскольку при повреждении диодов на ленте будет нарушена ее функциональность. Ту часть ленты, которая является открытой, надо фиксировать строго по специальным меткам, в соответствии с параметрами профиля углового типа. Не следует забывать о том, что произвести пайку обособленных участков можно будет только в крайних случаях.

Подготовка светодиодной ленты к монтажу

До момента установки светодиодной ленты стоит определиться с количеством светодиодов на ней и их плотностью. Если существует необходимость осветить лентой определенные участки помещения, то используют тип SMD3528 (60 диодов на 1 метре) либо SMD5050 (30 диодов на 1 метре). Если светодиодная лента будет основным источником освещения, то приобретаются ленты с диодами от 60 штук на 1 п.м. (SMD5050) либо со 120 штук на 1 п.м. (SMD3528).

Как только плотность диодов определена, устанавливается необходимый метраж ленты. Учитывается показатель суммарной мощности диодной ленты и подбирается соответствующий источник питания. При отсутствии должного опыта в этом вопросе правильнее всего за помощью обратиться к консультанту в магазине, который предложит оптимальный вариант, исходя из различных блоков питания у разных лент.

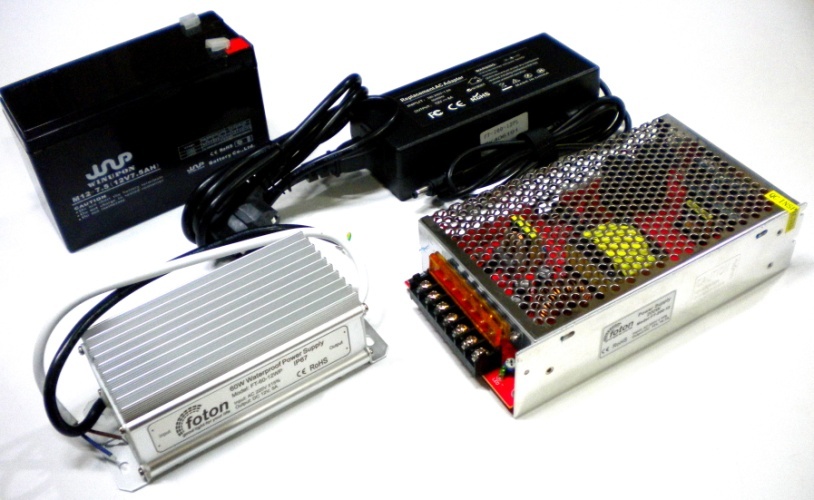

Блоки питания для светодиодной ленты

Как правило, на ленте определены места разреза по 3 светодиода. При использовании простой ленты спайка происходит «+» и «+», или же «-» и «-».

Спайка светодиодных лент между собой

Если принято решение использовать ленту RGB, то спаивать стоит, исходя из требований маркировки. Имеющиеся в комплекте провода, как правило, покупателями перепаиваются. Предпочтение отдается многожильным проводам из-за их большей надежности. При этом к обратным концам прикрепляются наконечники 0,75мм сечения. Для этого используются специальные зажимы. Специалисты не рекомендуют применять для этих целей зубы или пассатижи. Результат – у проводов более качественный контакт с контролером, диммером, блоком питания. После вставленные в колодку контакты крепятся винтами.

Коннектор для светодиодных лент

Как только закончено припаивание проводов к светодиодной ленте, на нее надевается специальная термоусадочная трубка. Это повысит безопасность осветительного прибора, так как контакты получат дополнительную изоляцию, и улучшится прочность соединений.

Установка термоусадочной трубки на ленту

Стандартная длина светодиодной ленты – 5 метров. Она скручена в бобину. При необходимости в дополнительной длине, ленты в бобинах разрезаются, а после соединяются между собой. Основной момент — учет мощности источника питания, который будет использован.

Как правильно разрезать светодиодную ленту

Шаги по подключению светодиодных лент с усилителем таковы:

Усилитель выполняет практически те же функции, что и контролер. При условии, когда должной мощности у контролера не хватает, а светодиодная лента полностью не смонтирована, ставится усилитель.
Количество усилителей может быть любым, в зависимости от того, какой длины светодиодная лента будет установлена, и какая мощность потребуется для ее функционирования. Подключить ленту к источнику питания можно разными способами.

Полезные видео по теме:

https://youtube.com/watch?v=ndgWK6-aR1k

https://youtube.com/watch?v=WA07cYPxYD0

https://youtube.com/watch?v=UKWm6RBg6wM

Инструкция и советы по монтажу

А теперь краткая инструкция по созданию световых линий на потолке. Монтаж светильников, которые будут спрятаны под полотном, мы рассмотрели в начале статьи. Поговорим о полосах, требующих врезки в полотно. Готовим эскиз будущих светящихся полос, учитывая, что непересекающиеся проще в исполнении и потребуют меньше материалов. Переносим линии с эскиза на основной потолок.

Важно! Прежде чем рассчитывать точную длину профиля для световых линий, необходимо выбрать светодиодную ленту и выяснить, с какой кратностью ее можно резать. Любая лента режется по строго определенным местам, и отрезать ровно столько, сколько хочется, не получится

Чтобы выяснить, на какой высоте устанавливать профиль световых полос, необходимо знать высоту будущего натяжного потолка. Поэтому сразу устанавливаем багеты. Углубляться в этот вопрос мы не будем. Если вы решили натягивать потолок сами, то все знаете, а если нет, то для этой операции все равно пригласите специалиста.

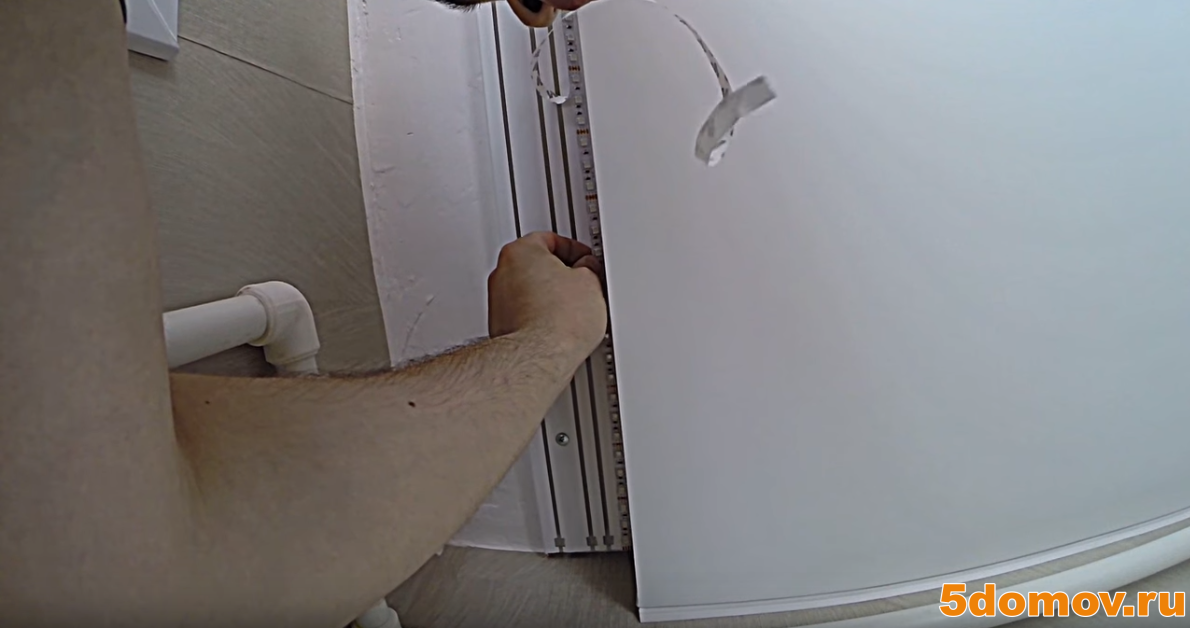

Вровень с нижним краем багета закрепляем профиль, ориентируясь по разметке. Для этого используем лазерный нивелир или шпагат, натянутый от стены к стене по уровню багета. Крепим при помощи стандартных уголков. Если их высоты не хватает, то используем деревянные проставки.

При недостаточной длине профиля наращиваем его, используя для этого перфорированную ленту и саморезы.

Полезно! Если ваши световые линии образуют законченную геометрическую форму, к примеру, квадрат, то собирайте конструкцию на полу, а потом крепите ее к потолку.

Если световая полоса будет начинаться от стены, то профиль крепим вплотную к багету. Чтобы не просвечивались щели, заклеиваем их фольгой или замазываем светонепроницаемым составом – клеем, герметиком и т. п.

Так же поступаем со щелями в местах соединения или пересечения профиля.

Все закреплено и перепроверено нивелиром. Теперь можно клеить светодиодную ленту, предварительно нарезав ее на куски необходимой длины. Надеемся, вы не забыли, что резать ленту где попало нельзя, и предусмотрели необходимую длину световых линий. Фиксировать несложно, поскольку на обратной стороне ленты нанесен клеящий слой. Снимаем защитную бумагу и просто прижимаем ленту к профилю.

Подпаиваем к ленте провода необходимой длины и выводим их через заранее проделанные отверстия в боковой стенке профиля. Закрепляем драйвер в выбранном нами месте, учитывая, что он должен хорошо охлаждаться и к нему должен быть доступ. Поэтому размещение в межпотолочном пространстве – плохой вариант. Вентиляции нет, а при выходе его из строя придется срывать подвесной потолок и перетягивать заново. Лучше вынести блок за пределы натяжного потолка и уставить, к примеру, на шкафу, в шкафу или в любой удобной нише.

Монтаж светодиодной ленты

Как правильно подключить светодиодную ленту, можно прочесть в статье «Как подключить светодиодную ленту и не наделать ошибок». Правильно выбрать блок питания для светящихся линий поможет статья «Как выбрать и рассчитать блок питания для светодиодной ленты».

Включаем конструкцию в сеть и убеждаемся, что наши линии горят. Если все в порядке, приглашаем специалиста – он натянет полотно и врежет светильники. Если будете натягивать полотно самостоятельно, действуйте следующим образом: сначала закрывайте рабочую поверхность линий светорассеивающим полотном выбранного цвета (обычно покупается тот же материал, что и для потолка). Установка стандартная – при помощи гарпунов.

Теперь можно натянуть потолок. Далее прощупываем сквозь полотно светящиеся линии и карандашом намечаем их местоположение. Разрезаем потолочное полотно, не забывая, что под ним находится светорассеивающее, которое легко повредить. Такими же гарпунами заправляем разрезанное потолочное полотно в профиль. От складок избавляемся обычным образом – слабо прогретым феном.

И напоследок видео, которое поможет разобраться со светодиодной лентой и правильно ее подключить.

Выбираем профиль для светодиодной ленты
