Технология монтажа провода сип-3 на опорах вл 6-10кв

Монтажные работы

Перед тем как выполнить монтаж СИП в соответствии с проектной документацией, мы проводим предварительные подготовительные работы. Размечается трасса, проводится очистка территории (при необходимости), установка опор с закрепленной СИП-арматурой, монтируются точки повторного заземления. В зависимости от назначения трассы, могут быть установлены кронштейны и светильники. При необходимости, на объекте выполняется установка ТП (трансформаторной подстанции).

Далее при помощи кабельного домкрата, троса, раскатных роликов, чулка и лебедки начинается протяжка СИП. С использованием динамометра выставляется нужное усилие натяжения и нормируемые стрелы провеса. Монтаж СИП должен быть выполнен правильно, согласно руководящим документам и нормам, с применением необходимого монтажного оборудования. Недопустимы в процессе монтажных работ изгибы провода под острым углом, недопустимы механические повреждения изоляции и чрезмерное её загрязнение.

После того, как линия смонтирована выполняются все необходимые коммутации: подключение к точке питания (ТП или другая линия), подключение светильников, подключение абонентов, установка щитов учета (при необходимости). Стоит отметить, что все присоединения выполняются только с использованием предназначенных для этого монтажных элементов – прокалывающие зажимы и наконечники под пресс.

После окончания монтажа выполняются пусконаладочные работы. Мы предоставляем услуги электротехнической лаборатории. Выполняем замер сопротивления изоляции, замер сопротивления контуров заземления, проводим испытание фаза-ноль. Испытание автоматических выключателей. Монтажная организация составляет паспорт ВЛ.

Монтаж СИП — ответственная работа. Наша компания имеет огромный опыт данных работ, все сотрудники  прошли обучение и имеют группы по электробезопасности, своя электролаборатория, наличие всего необходимого снаряжения, собственное производство щитового оборудования, оказываем услуги по монтажу АСКУЭ.  Мы являемся членом строительного СРО (СРО строительных компаний Урала и Сибири) СРО-С-030-240822009.

Стоимость монтажа СИП

*Стоимость работ по прокладке СИП указана без учета техники.

Мы выполняем монтаж СИП на промышленных предприятиях, СНТ, коттеджные поселки, уличное освещение и т.д. Выполняем технологическое подключение абонентов. Мы даем нашим заказчикам самые интересные цены.Потому, что у нас прямые поставки материалов от производителей, свой сборочный участок электрощитового оборудования, своя электролаборатория. Полный монтаж СИП от одной организации.

8 (351) 231-62-74 / +7 968 127 17 30

Переход с алюминия на медь

Гораздо проще и надежнее сразу сделать переход на кабель с медными жилами. Марка кабеля – всеми любимый ВВГнг-LS.

Не горючий и с пониженным дымовыделением. Переход выполняется такими же прокалывающими зажимами, как и на опоре.

Ошибка №15
Ходят байки, что зубчики зажимов в легкую перекусывают монолитную жилу кабеля.

Поэтому здесь нужно применять только проколы “СИП — голая ВЛ” (рассматривались ранее) или другие соединения, в простонародии называемые “орех”.

Это не так. Вот наглядный пример последствий такого прокола на жиле сечением всего 4мм2.

Самое главное не превышать усилия затяжки. Самосрывающаяся головка болта вам в помощь.

Контакты в герметичных зажимах никогда не окисляются и в опломбированный распредшкаф, в который будет заведен медный провод, не придется заглядывать каждые два года.

Однако некоторые энергоснабжающие организации категорически запрещают делать разрыв ввода в шкаф учета на проколах. Якобы к ним можно подключиться помимо счетчика и воровать эл.энергию.

В этом случае можно заморочиться и сделать соединение кабеля и СИП через переходные медно-алюминиевые гильзы ГАМ под опрессовку.

Само соединение после этого обжимается герметичной термоусадкой с клеем и прячется в гофре. Получается ввод, к которому вообще нет доступа для несанкционированного подключения.

Вот подробное видео о таком способе монтажа.

https://youtube.com/watch?v=Qx9HEOeBxW4%3F

Только применяйте негорючую гофру, иначе вся работа насмарку. Самая лучшая – полиамидная.

Ошибка №16
Никогда не заводите СИП непосредственно в жилой дом.

Ни через чердачное помещение, ни через стену. Данный провод – это чрезвычайно горючий материал. Вспыхивает как бикфордов шнур.

Примерно вот так горит спуск СИП под напряжением на улице. Хотите увидеть нечто подобное у себя в доме?

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Если СИП будет идти некоторое расстояние вдоль фасада, понадобится специальное дистанционное крепление с хомутом.

Ошибка №17
СИП не должен прилегать вплотную к стене.

Минимально допустимое расстояние от стены до провода СИП – 6см. Даже если он в гофре или металлорукаве.

Локализационной способностью обладают только металлические трубы. Фасадный дистанционный зажим ставится на стене через каждые 0,7м.

Марка СИП-4

Одна из модификаций самонесущего провода, лишенная дополнительного силового элемента. Изделие поставляется в бухтах (в случае сечения до 25 мм2), имеющих вес до 25 кг. При превышении указанных значений применяется намотка на барабаны. Кабели малой протяженности (до 100 м) допускается раскручивать вручную, в остальных случаях используется лебедка и ролики.

Конструкция кабеля СИП-4

В состав кабеля входят многопроволочные алюминиевые жилы основного и дополнительного назначения. Снаружи имеется покрытие из светостабилизированного полиэтилена (сшитого), имеющее толщину 1,3-1,9 мм (в зависимости от сечения жил). Жилы перекручены между собой в правом направлении, при большом сечении — в левом. Примером кабеля являются изделия СИП-4 2*50 или СИП-4 4*120.

Различные варианты кабеля СИП-4 (для однофазного и трехфазного подключения)

Особенности кабеля СИП-4

Конструктивной особенностью СИП-4 является отсутствие силовой жилы. Из-за этого прочность изделия понижена, оно применяется для обустройства коротких магистралей. Например, для выполнения подвода к частному зданию или между помещениями. Схема переплетения жил кабеля обеспечивает улучшенную самоочистку от налипающего снега и льда.

Область применения кабеля СИП-4

Провод используется для обустройства воздушных линий передачи электроэнергии, а также для формирования ответвлений. Подключается кабель к жилым зданиям или хозяйственным постройкам. Допускается использование изделия в осветительных сетях, функционирующих под напряжением до 1000 В (при частоте 50 Гц).

Область применения кабелей СИП-4 2х16 и 4х16

Данный тип проводки имеет минимальную стоимость среди СИП-4, что обусловило его популярность для подключения загородных домов и дач. Характеристики проводки допускают передачу электрического тока силой до 16А, чего вполне достаточно для жилого помещения.

Tags: бра, вид, вред, дом, , знак, кабель, как, , монтаж, напряжение, номинал, подключение, провод, пуск, , расшифровка, реле, ремонт, ряд, сад, свет, тен, тип, ток, , установка, фасад, фото, щит, электричество

Последовательность операций по креплению провода СИП к дому следующая:

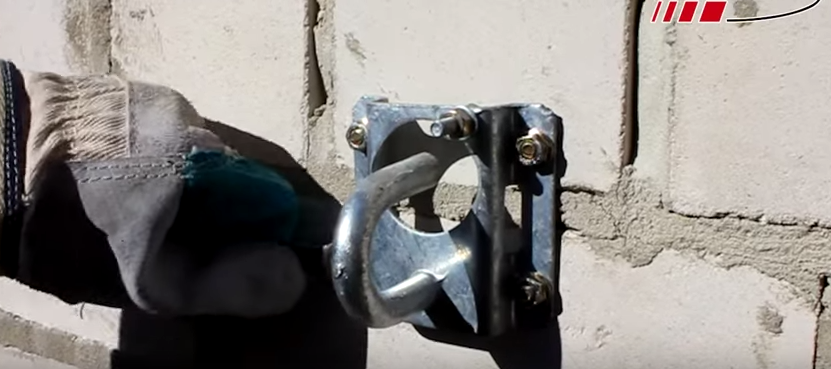

1. Размечаем место под установку кронштейна на фасаде здания. Перфоратором сверлим отверстия по анкеры. С помощью металлических анкеров закрепляем кронштейн.

2. По линии прохода провода по фасаду дома устанавливаем фасадные кронштейны через каждые 0,7 м.

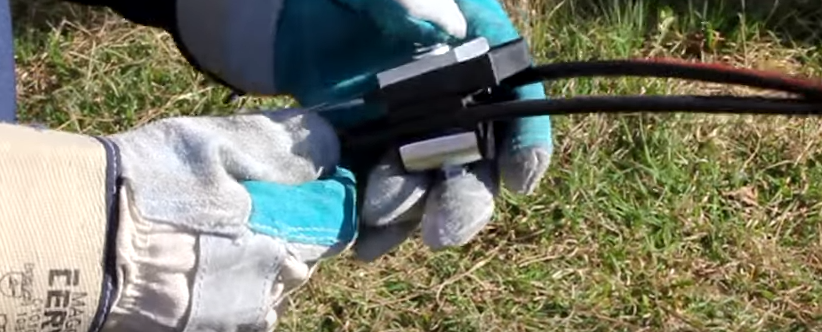

3. Устанавливаем натяжной зажим на ответвляющийся провод. Для этого раскручиваем зажимной винт, вставляем провода на посадочное мести и затягиваем винт. Одеваем петлю зажима на крюк. Ответвления провода должно быть достаточно для подключения к счетчику или вводу в дом.

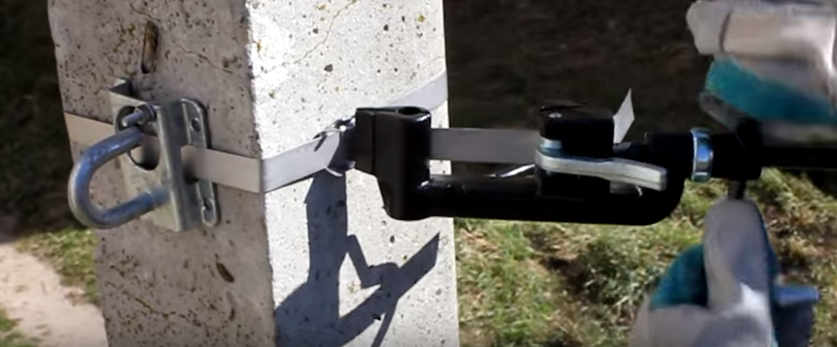

4. С помощью бандажной ленты и специального инструмента закрепляем крюк на опоре (столбе).

5. Устанавливаем натяжной зажим, одеваем его на крюк опоры и отмечаем место присоединения к магистральному проводу.

6. Фиксируем провод в фасадных кронштейнах

7. Присоединяем ответвляющие провода на дом к воздушной магистрали с помощью прокалывающих зажимов. Для этого отрезаем ответвляющий провод на нужную длину и вставляем его конец до упора в прокалывающий зажим, предварительно оторвав защитный колпачок на входе. Устанавливаем зажим на провод магистрали и затягиваем гайку до срыва.

Крепление провода СИП к дому выполнено с помощью типовой присоединительной арматуры. Быстро, надежно, безопасно. А присоединение как ниже на картинке пусть останется в прошлом.

Крепить провод СИП можно с помощью различной арматуры, но в любом случае это должна быть качественная продукция. С электричеством экспериментировать нельзя.

Ошибка №2 – Ответвление от голых проводов ВЛ

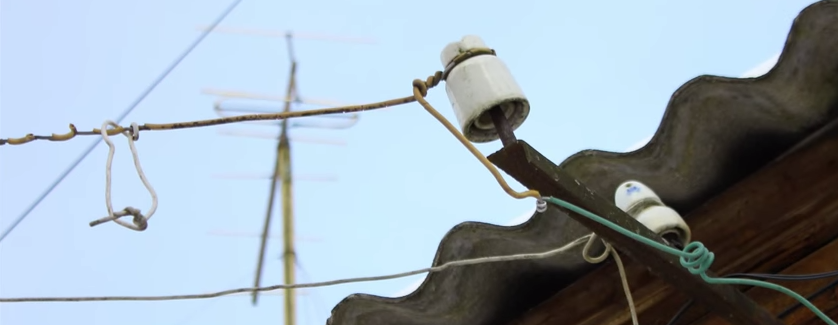

Если к вашему дому подходят неизолированные провода ВЛ-0,4кв, а ввод в дом вы делаете при помощи СИП, то вам понадобятся и соответствующие зажимы.

У них на плашке с одной стороны отсутствуют зубчики.

Проколы СИП-СИП здесь не подойдут.

Если на голом проводе А-25, А-35 применить обычный прокалывающий зажим с зубьями по обеим сторонам, то это здорово нарушит целостность и прочность магистральной ВЛ.

При ветре и постоянных колебаниях, как раз в этом месте и может произойти обрыв.

Причем пострадаете не только вы, но и все ваши соседи, подключенные по данному проводу.

Поэтому не допускается применение зажимов “прокол-прокол” при ответвлении от голой магистрали. Производители для упрощенной идентификации таких плашек изготавливают их в другой цветовой маркировке.

Крепление вводного СИП к фасаду

Прежде чем вести СИП по фасаду, его перво-наперво нужно как-то закрепить в самой первой точке на стене, где и будет производиться ответвление. Что для этого нужно знать и какой материал потребуется?

Ну во-первых, старайтесь никогда не крепить натяжной кронштейн на боковую стену. Используйте фасад. Объясняется это нашими зимними условиями эксплуатации — сходом с крыши снега, свисающими сосульками.

В один прекрасный момент это может попросту перебить СИП.

Замерьте минимальную высоту от поверхности земли до того места, где будет крепиться ввод. Для СИП она должна быть не менее 2,5м. Если высота получается меньше, необходимо устанавливать трубостойку как для воздушных линий.

Далее проверьте расстояние от опоры ЛЭП до точки крепления провода на стене дома. Оно должно быть не более 25 метров.

Если это расстояние больше, то придется устанавливать дополнительную подставную опору. Будьте внимательны, сетевая организация ведет ЛЭП только до границы своей ответственности и вашего участка.

Если монтируете шкаф учета со счетчиком на отпаечной опоре основной линии, а не на фасаде или подставной опоре, то от нее тянуть СИП и ставить дополнительную опору, будет вашей головной болью.

Преимущества и недостатки использования СИП

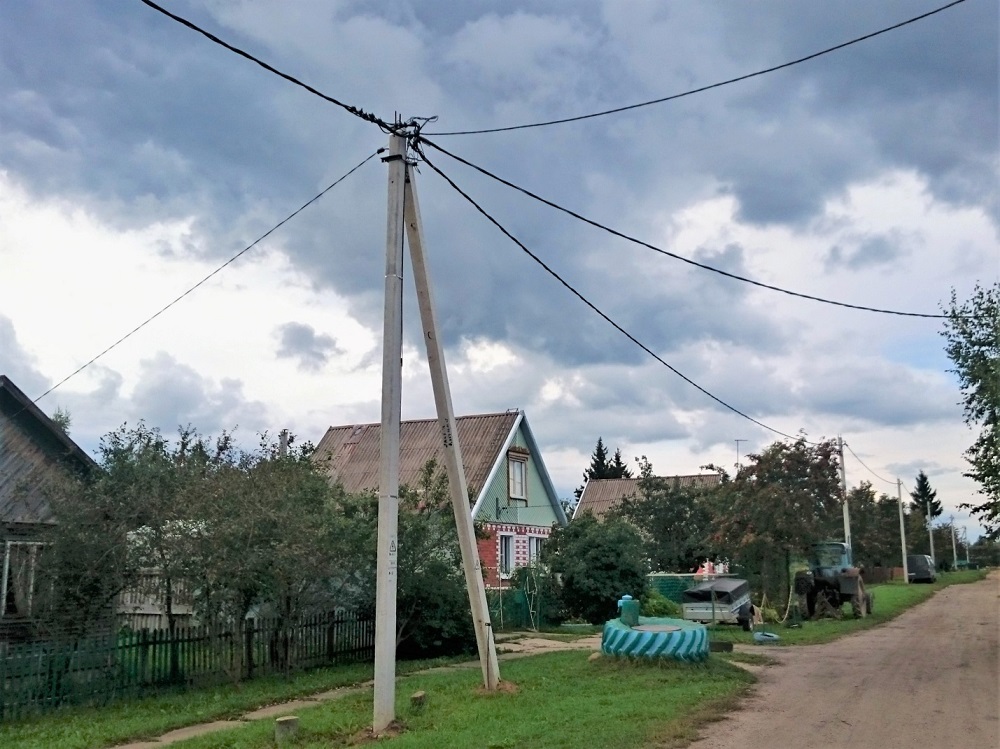

Построение воздушной линии передачи на основе проводов СИП позволяет:

• обеспечить электробезопасность;
• улучшить показатели надежности при эксплуатации;
• понизить затраты на эксплуатацию линии (по данным ряда компаний — до 80%);
• обеспечить низкую трудоемкость монтажа;
• монтировать линии высокого и низкого напряжения по фасадным частям зданий вместе с каналами связи;
• обеспечить снижение потерь при передаче (благодаря сниженному реактивному сопротивлению);
• подключать дополнительных потребителей без обесточивания основной линии;
• избежать обрывов проводов при обледенении;
• проводить контроль незаконных подключений;
• возможно выполнение работ по прокладке и подключению своими руками.

Недостатков у проводов СИП немного:

• стоимость изделий выше на 20-25%, чем у аналогов без изоляции (стальные провода типа А или АС);
• неготовность ряда региональных энергосбытовых компаний к применению СИП (отсутствует обученный персонал и инструменты для монтажа);
• провод СИП предназначен только для обустройства воздушных линий, подземная прокладка запрещена;
• изношенное и устаревшее оборудование на магистралях, из-за которого невозможен монтаж проводов.

Рекомендации по подключению

Перед началом проведения работ под ЛЭП и в радиусе установки оборудования для регулировки и растяжки кабеля необходимо удалить кустарник и деревья. В противном случае при раскатке проводника можно повредить изоляционный слой. А также желательно заменить старые опоры и использовать современную крепежную арматуру.

Раскатка провода

Кабель попадает к потребителю в намотанном на барабан виде. Ручная раскатка проводов разрешена только при сечении жил проводника до 50 мм2 и длине не более 100 м. Это довольно простой этап, но есть некоторые нюансы, о которых нужно помнить. Для защиты изоляционного слоя необходимо использовать ролики. Раскатка кабеля на земле запрещена, так как при установке зажима прокалывающего типа на загрязненном землей участке проводника создается дополнительное сопротивление.

Вторым важным условием является установка вертлюга, позволяющего предохранить многожильный провод от самопроизвольного раскручивания жил. Игнорирование этого требования может привести к появлению просветов между токоведущими элементами кабеля и их последующему разрушению. Если раскатка проводится вручную, то скорость движения не должна превышать 5 км/час.

На этом этапе необходимо придерживаться следующего алгоритма действий:

1. Барабан с кабелем устанавливается на раскаточную тележку либо винтовую подставку, чтобы обеспечить свободное вращение катушки.
2. Подставка располагается за первой опорой создаваемой магистрали на расстоянии равном высоте столба.
3. На опору монтируется силовой ролик.
4. На всех остальных столбах закрепляются раскаточные ролики.
5. От конца магистрали до первой опоры пропускается лидер (вспомогательный канат), проходящий между креплениями роликов.
6. К свободному концу лидера с помощью вертлюга и кабельного чулка крепится кабель.
7. СИП протягивается по столбам через ролики.

Это интересно: расстояние между столбами освещения.

Крепление кабеля на опоре

Кронштейны крепятся на столбах с помощью монтажной ленты, изготовленной из нержавейки. Когда проводник начал движение через раскаточный ролик, установленный на последней опоре, можно начинать крепить СИП. После этого предстоит натянуть провод. Базовой точкой при выполнении этих работ является первая анкерная стойка. С провода снимается чулочный зажим. Затем лебедка крепится к несущему тросу с внешней стороны анкерного зажима.

На столб необходимо поставить ленточный хомут с крюком, соединив его с лебедкой через динамометр. Натянув кабель до требуемого усилия, СИП фиксируется в анкерном зажиме, а лебедка с динамометром снимается. Кабель можно крепить только за нейтраль. После завершения этих работ нужно снять раскатные ролики.

Ввод в помещение

Следует помнить, что СИП можно прокладывать к строению только по воздуху. Для трехфазной сети используется кабель 4×16, а для двухфазной — 2×16. Если при строительстве дома использовались газобетонные блоки, то обычные анкеры для крепления СИП к дому не подойдут. Чтобы обеспечить в такой ситуации надежную фиксацию проводника, следует использовать металлическую пластину с крюком и шпильки. Стена просверливается насквозь и с обратной сторону устанавливается ответная пластина. После этого конструкция стягивается шпильками.

Не забываем, что прокладывать можно только по воздуху

Так как изоляция кабеля изготовлена из горючего материала, его нельзя сразу вводить в деревянное строение. Лучшей схемой подключение СИП кабеля к дому является следующая:

1. В зависимости от количества фаз монтируется двух- или четырехполюсной автоматический выключатель. При этом его необходимо разместить в отдельном боксе. Показатель номинального тока автомата должен быть несколько выше в сравнении с устройством, установленном в помещении.
2. От входного автоматического выключателя в дом прокладывается гофра с проводником типа ВВГнг 2×10.
3. Вход в помещение должен быть выполнен из стальной либо пластиковой трубы и иметь заземление.

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

• вся конструкция выглядит более эстетично
• вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
• обеспечивается дополнительная механическая защита

• лишние затраты на металлорукав и крепления к нему
• как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
• помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток.
Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий

Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».

Как крепить провод СИП к дому

На смену неизолированным алюминиевым многожильным проводам, которыми ранее выполнялось подключение электросети к потребителю, пришли провода СИП. СИП – самонесущий изолированный провод. В сравнении с “предшественником” он обладает рядом преимуществ:

• снижает стоимость и увеличивает скорость монтажа
• повышает безопасность эксплуатации электросетей. Провода не схлестываются, создавая короткие замыкания.
• широкий диапазон применения. От присоединения абонентов на 220/380 Вт до устройства линий на 35кВт
• имеют большое разнообразие конструкций для разных задач
• провода противостоят ледообразованию
• использование универсального крепежа для СИП
• широкий диапазон рабочих характеристик. Температура – от -60 град. С до +50 град. С. Срок эксплуатации – 45 лет.

Ниже мы рассмотрим пример крепления СИП к дому. Однозначно, такую работу должны выполнять только сертифицированные электрики и цель данной статьи познакомить читателя с необходимой арматурой и способом крепления. Владея такой информацией вы можете не только проконтролировать электрика, но и подсказать что-то полезное. Правильный крепеж СИП – это ваша безопасность.

Для подсоединения к дому электрической сети потребуются:

1. Кронштейн (крюк) – 2 шт.
2. Натяжной зажим – 2 шт.
3. Прокалывающий зажим – 2 шт.
4. Кронштейн крепления провода СИП к фасаду – зависит от расстояния между точкой подвода и местом ввода в дом. Устанавливаются через каждые 70 см.
5. Бандажная лента.
6. Собственно, сам провод СИП 2х16

Подземный способ ввода

Прокладывать СИП под землёй запрещено, так как провод дополнительно не защищён от механических нагрузок, агрессивного воздействия грунтовых вод и химических веществ. Он предназначен только для воздушной прокладки линии электропередач.

Если возникла необходимость подвести такой провод к гаражу или другому потребителю под землёй, то делают это путём подготовки траншеи и укладки провода, предварительно помещённого в металлическую или пластиковую трубу. Ввод в дом выполняют через отверстие в фундаменте, под ним или через стену, поднимая провод по фасаду до точки входа.

https://youtube.com/watch?v=4uFaPnDAeM0

Подключение СИП на фасаде дома

На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.

На бетонных и кирпичных – через клиновой анкер или анкерный болт.

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.

Просверливаете стену всего в одном месте и закручиваете туда данный крючок.

За него цепляется анкерный зажим с проводами.

Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.

Принцип здесь тот же, что и с бугелем.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

• раскаточное устройство;

• натяжитель бандажной ленты;

• крепежные материалы;
• натяжитель линии;
• динамометр.

Поэтапный монтаж:

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Подключение к приборам учёта

Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

Фасадные крепления СИП для кирпичного и деревянного дома

Особенности подключения к прибору учёта или автомату

К прибору учёта СИП подключают обычным способом: зачищают концы провода от изоляции, вставляют их в отверстия с клеммами и зажимают винтами. Подключение к счётчику можно выполнять через автоматические выключатели, которые монтируют перед прибором учёта электроэнергии. В зависимости от типа используемого устройства защиты подключение выполняют прямым вводом оголённого конца кабеля в отверстие с клеммами или с применением специальных наконечников.

Подключение СИП к автомату

Выполнение подвода к дому

Для выполнения отпайки к дому, необходимо на опоре воздушной линии, от которой планируется осуществить ввод, установить кронштейн для крепления анкерного зажима. В случае, если питающая линия выполнена голым проводом, кронштейн устанавливается ниже траверсы с изоляторами. При подключении к ВЛИ, кронштейн крепят ниже линейных зажимов.

Провод отпайки закрепляют в анкерном зажиме на опоре, оставив при этом концы достаточной длины для подключения к линии. Само подключение выполняется персоналом, обслуживающим линию, после полного окончания монтажных работ. Для присоединения используются специальные зажимы для голого провода, если ВЛ выполнена неизолированным проводом, или прокалывающие зажимы, если подключение осуществляется к ВЛИ.

На месте крепления СИП на фасаде дома также необходимо установить кронштейн для крепления анкерного зажима. Закрепленный в анкерном зажиме на опоре провод, вставляется в зажим на фасаде дома, натягивается вручную и фиксируется. Чаще всего, Технические Условия предписывают располагать шкаф учета на наружной стене строения, при этом оговаривается, что ввод питания осуществляется цельным, видимым проводом. До ввода в счетчик или автоматический выключатель, расположенный в шкафу учета, осуществляется прокладка СИП по фасаду здания. Для закрепления провода на стене используются специальные фасадные крепления.

Особенности слайдерных систем крепления

Слайдерные системы крепления можно использовать при внутренних работах или при оформлении фасада постройки

Но помимо представленных выше вариантов крепежа существуют и другие. Большой интерес привлекают так называемые слайдерные крепления. Хотя они и являются аналогами описанных крепежей SF, слайдерные крепления все-таки обладают иной конструкцией и имеют свою специфику применения.

С английского языка «Sliding Systems» можно перевести как «раздвижные системы». Работа слайдерных креплений основана на том, что по их направляющим свободно передвигаются перегородки, окна или другие прозрачные и непрозрачные конструкции. Для этого у последних должна присутствовать специальная фурнитура. При использовании слайдерной системы удается получить немало преимуществ. Она позволяет увеличить объем попадающего в помещение солнечного света, сэкономить свободное пространство, красиво оформить фасад и интерьер.

Область применения слайдерных систем велика. Их можно использовать при внутренних работах или при оформлении фасада постройки. В первом случае к раздвижной системе крепят двери, перегородки или элементы мебели. Во втором – преимущественно окна.

https://youtube.com/watch?v=vIOpBZOXYC8

Натяжители бандажной ленты

Существует два типа таких натяжителей:

с резьбовым механизмом (”мясорубка”, ”вертолет”)

с храповым механизмом

Какой из них лучше использовать решать полностью вам. Дело здесь в привычке и навыке работы с той или иной машинкой. Но все таки большую популярность у нас приобрел механизм с резьбовым принципом натяжения.

В первую очередь из-за его простоты и меньшей стоимости. Как ими работать и избежать популярных ошибок, когда нужно ставить бугеля, а когда скрепы, рассказывается в статьях ”Монтаж бандажной ленты СИП” и ”Инструмент для бандажной ленты с храповым механизмом”.

Технические характеристики и марки машинок для бандажной ленты от Ensto, Sicam, Niled, КВТ:

КВТ

Sicam

Niled

Ensto

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

• подключение медного кабеля при вводе в дом от провода СИП
• подключение СИП к медным контактам оборудования в распредщите

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

• непосредственно на опоре
• на фасаде дома

Монтаж СИП провод и строительство ЛЭП

Современный уровень роста жилой и нежилой инфраструктуры, острая необходимость в реконструкции электрохозяйств невозможны без современного развития электрических сетей, в том числе линий электропередач. Поэтому монтаж СИП — это особое направление в Челябинской инженерной компании «Элсон Про».

Воздушные линии электропередач (ЛЭП) с самонесущими изолированными проводами (СИП) — это воздушные линии, смонтированные на опорах на основе железобетонных, металлических или деревянных стоек. На сегодняшний день, наиболее распространены СИП-2 и СИП-4 (напряжение 0,4 кВ), СИП-3 (напряжение 6-10 кВ). Монтаж СИП-провода к опорам реализуется с применением металлических конструкций (крюков, бандажной ленты и др.), и натяжных, поддерживающих, анкерных зажимов, прокалывающих зажимов (арматура СИП).

Помимо арматуры СИП на ВЛИ (воздушная линия изолированная) могут устанавливаться пункты коммерческого учета электроэнергии, рубильники с предохранителями, разъединители, ограничители перенапряжения, светильники уличного освещения и т.д.

Кроме того, при строительстве линии СИП могут быть так же использованы зажимы ответвительные и плашечные, гильзы, адаптеры для закороток и заземления, ограничители перенапряжений.

Комплектация линии определяется на стадии разработки проектной документации.

Правила прокладки кабеля по фасаду здания

Сама по себе задача выглядит несколько странно. Зачем тянуть проводку по фасаду? Для начала разберемся с терминами. Если вдаваться в подробности ГОСТ: «провод, это проволока в оболочке или без…», а «кабель, это несколько проводов…» и так далее, можно окончательно запутаться. Тем более, что монтаж провода по стене здания, нецелесообразен в принципе. Он должен быть внутри. А если это силовой ввод — прокладка кабеля по фасаду здания вообще запрещена, сразу после точки подвеса он должен быть заведен в помещение. Все это действительно так, но речь пойдет про относительно новый кабель (или провод, по определению ГОСТ) — СИП.

Самонесущий Изолированный Провод (все-таки провод!) в последнее время активно приходит на смену неизолированным силовым проводам. Жители частных домов отлично знают, что это такое. Так вот, СИП разрешено прокладывать по фасадам зданий, причем норма прописана в Правилах устройства электроустановок. При организации подключения домовладений, это может принести существенную экономию для владельца.

https://youtube.com/watch?v=KWq07OXN9wE

https://youtube.com/watch?v=Rn69NI6QCrQ

https://youtube.com/watch?v=2GukHnqszYc

Похожие записи:

Замена ламп освещения номерного знака Фотореле для уличного освещения Как следует пользоваться осциллографом Как проверить дифференциальный автомат и узо Подробно о напряжении светодиода A7w smd транзистор аналоги
