Основные технические характеристики
Существует несколько основных технико-эксплуатационных параметров, на которые следует обращать внимание при выборе датчика света. Первым является напряжение
Датчики могут подключаться к сети переменного тока 220 В или постоянного 12 В. Во втором случае устройства являются менее мощными, но безопасными, питание происходит за счет подключаемого аккумулятора или понижающего транзистора, преобразующего переменное электричество в постоянное.
Следующая важная характеристика – класс защиты от попадания пыли и влаги. Поскольку мы говорим об уличном освещении, то прибор должен иметь надежную защиту – не ниже IP44, что указывает на повышенную герметичность (исключается попадание частиц пыли более 1 мм и брызг воды). Можно выбирать датчики с большим классом защиты, но ниже – нельзя. В доме нужно устанавливать приборы классом защиты от IP23.
Рекомендуем ознакомиться с допустимыми нормами температуры при эксплуатации оборудования (режимом эксплуатации). Нужно делать ставку на такие модели, которые с легкостью перекроют средние показатели плюсовой и минусовой температуры в вашем регионе.
Нужно помнить о мощности фотореле – допустимом количестве подключаемых ламп в зависимости от суммарной мощности. Датчик движения может функционировать и при большей нагрузке, чем задано в технической документации, но все-таки лучшим вариантом станет приобретение устройства с определенным запасом мощности (приблизительно 20 %).
Помимо основных параметров, рекомендуется обращать внимание на ряд дополнительных. Многие устройства имеют свой порог чувствительности (срабатывания)
Например, при вероятности выпадения осадков (особенно снега) лучше всего понизить чувствительность оборудования, поскольку отраженный от снежинок свет может восприниматься изделием как рассвет. Это приведет к нежелательным включениям и отключениям устройства в течение коротких временных промежутков. Такое световое шоу будет лишним как на улице города, так и на придомовой территории.
Говоря о чувствительности, нужно искать параметры, определяющие верхнюю и нижнюю границу. Например, для одного датчика диапазон может составлять 5-100, для другого – 10-100 лк.
Принцип действия
Как подключить фотореле: схемы подключения Для подключения фотореле к светодиодному прожектору необходимо внимательно изучить инструкцию, которая находится в техпаспорте. Перед тем, как подключить светильник обязательно проверяйте паспорт, сертификат и патент продавца, чтобы потом не пришлось делать капитальный ремонт проводки в квартире.
Чаще всего этот параметр имеет диапазон от 5 до 16 А. Установить подобное оснащение можно самостоятельно, без помощи электриков. Отличным вариантом станет дополнительный монтаж датчика времени.
Он выбирается исходя из количества и мощности подключаемых через фотореле источников света.
Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения: Схема фотореле для уличного освещения с выносным датчиком Блок реле 1 устанавливается в распределительный щит, фотоэлемент 2 крепится снаружи, в месте, исключающем попадание лучей светильника 3 и по возможности затеняющих предметов
Обратите внимание!
Некоторые производители изменяют маркировку проводников. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель. Получается ноля нет который нужен для датчика? Так как по функциональности подаче и отключению питания фотореле похоже на традиционный выключатель, монтаж тоже отличается мало
При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин
Получается ноля нет который нужен для датчика? Так как по функциональности подаче и отключению питания фотореле похоже на традиционный выключатель, монтаж тоже отличается мало. При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин.
Фото — Подключение фотореле ФР Согласно заложенной программе устройство и работает. Результат — лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать. Этот проводник необходим для подключения к фазе питания от сети; красный проводник. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box».
Решение этой проблемы облегчается при использовании некоторых хитростей. Такие датчики освещенности не могут работать от сети или вольт. Она имеет катод, который способен вырабатывать электроны пропорционально интенсивности направленного к ней света, также трубка оснащена анодом для сбора электронов. Появляются охранные функции.Как подключить датчик освещенности и одноклавишный выключатель .
https://youtube.com/watch?v=Gfdz1Y5CXC0
Настройка
Если вы купили фотосенсор готовым, понадобится отрегулировать его параметры, чтобы свет не включался слишком рано и не горел, когда на улице уже стало светло.
Настойка чувствительности фотореле
Заглянув под колпак фотосенсора легко заметить круглую ручку, поворотом которой устанавливается светочувствительность прибора. Для начала установить её в крайнее правое положение (обозначено значком минус). Это значит, что для включения освещения понадобится кромешная тьма. Подключите датчик к сети и во время, когда вам хотелось бы включить уличную подсветку откройте корпус и поворачивайте рычажок, пока сенсор не подаст сигнал включения. Оставьте рычажок в этом же положении и система всегда будет запускаться при таком же уровне освещения.
Поскольку свет, отражённый от снега, может приводить к слишком быстрому отключению света на зиму светочувствительность датчика стоит уменьшать, а весной снова увеличить по описанной схеме.
Регулировка фотореле с выносным датчиком
В более сложных фотореле с выносными датчиками также регулируется время отсрочки включения/выключения. Для изменения также нужно переключить соответствующий рычажок, только он поворачивается не плавно, а с одной позиции на другую. Позиции и рычажки подписаны прямо на корпусе, поэтому с настройкой проблем не возникнет.
Чувствительные элементы фотореле
Фотоны не обладают зарядом, но возбуждают ионы в атомной структуре веществ и порождают вторичное излучение, сопровождающееся двумя эффектами:
- Волновыми колебаниями на видимой нами частоте спектра.
- Возникновением электрического тока.
Последний феномен наблюдается только в том случае, если вещество обладает так называемой запрещенной зоной – энергетическим диапазоном, в пределах которого электрон не может активироваться – определенного размера.
Для примера: у металлов (проводников) такой зоны нет. А у диэлектриков она настолько велика (не менее 5 электронвольт), что электроны в них не могут активироваться никогда. Промежуточное положение между ними занимают так называемые полупроводники. Величина запрещенной зоны у них от десятых долей до трех электронвольт.
К веществам, которые способны активироваться под воздействием потока фотонов, относятся селенид и сульфид кадмия. На их основе строятся все чувствительные элементы фотореле, которые бывают трех типов:
- Фоторезисторы.
- Фотодиоды.
- Фототранзисторы.
Фоторезисторы
Эти элементы радиотехнической схемы делают из полупроводников с одним типом проводимости – электронным (p) или дырочным (n). Под действием света их электрическое сопротивление уменьшается, они начинают пропускать ток. Этот сигнал поступает на входной каскад транзисторного усилителя, после чего он подается на соленоид силового реле, коммутирующего управляемую цепь.
Фоторезисторы являются наиболее простым и потому часто употребляемым элементом чувствительных схем.
Фотодиоды
Состоят из двух полупроводников – электронного и дырочного типа. Под воздействием света электроны накапливаются в зоне n, а так называемые дырки (положительно заряженные ионы) в зоне p. В результате возникает разность потенциалов и начинает течь постоянный ток. Этот элемент может работать в двух режимах: фотогальваническом и фотодиодном.
Схема включения фотодиода (ФД) в гальваническом и диодном режиме представлена на рисунке ниже.
В первом случае к нему не подводится питающее напряжение и он сам является источником тока. Это свойство используется при создании солнечных батарей, состоящих из сотен и даже тысяч светодиодов. Во втором подается напряжение обратной полярности, которое его запирает. При облучении светом обратное сопротивление элемента резко падает, а сила тока, через него текущего, наоборот, возрастает.
Фототранзисторы
Бывают двух типов: n-p-n и p-n-p, что определяет направление тока, через него текущего. От обычного транзистора отличается не только открытым корпусом, но и отсутствием третьего вывода – базы. Этот элемент делается большего размера, поскольку он воспринимает световое излучение, которое является управляющим.
Может работать в двух режимах: фотоэлектрическом и усилителя. В первом случае коллектору питающее напряжение не подводится, а ток через него возникает вследствие воздействия света на базу. Коэффициент усиления имеет логарифмическую зависимость от силы света и измеряется в децибелах.
Подбор фотореле для освещения на улице
Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.
Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.
Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.
Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.
Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего
По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:
- однофазные (бытовые, под сеть 220 В);
- трехфазные (для сетей 380 В).
Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.
Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.
Технические параметры – на что смотреть
Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.
Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.
Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.
Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.
Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.
При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя
И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.
Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.
Важны ли дополнительные функции
Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.
Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать
Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.
Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Вопрос – ответ
Вопрос: Погасла лампа после нескольких часов работы прибора.
Ответ: Возможно, перегорела лампа или сгорел предохранитель. Необходимо учитывать пусковые токи. Прибор использовать с меньшей нагрузкой. Придется приобретать более мощный прибор.
Вопрос: Установил проверенный ФР-16 А, через сутки перестал работать. Свет горит все время, днем светодиод гаснет.
Ответ: Очевидно, проходящий ток превысил номинальный, и контакты залипли. Сам прибор должен быть исправен. Замените реле на более мощное (24 вольта). Ставьте автовключатель. Учитывайте пусковые токи.
Вопрос: Лампа освещения постоянно мигает.
Ответ: Неправильно установлен прибор. Он ловит свет от светильника. Установите его в другом месте, где на него не будет попадать свет.
Вопрос: Летом все работало, выпал снег, и прибор стал произвольно включаться и отключаться.
Ответ: Фотореле ловит отражающийся свет от снега. Подложите оцинкованную пластину под окошко сенсора.
Вопрос: Почему прибор срабатывает на свет фар автомобилей?
Ответ: Подобным образом срабатывают модели, не обладающие задержкой выключения (ФР-2Э, ФР-7А, ФР-8А, ФБ-2, ФБ-5). Если установить сенсор выше (уровень 2 этажа) все будет работать нормально. Настройка при этом должна быть не менее 20 ЛК.
Вопрос: Нужно чтобы свет включался раньше.
Ответ: Немного отведите фотосенсор от светового окна. Получая меньше света, он будет срабатывать раньше.
Вопрос: В прибор попала вода.
Ответ: Самая распространенная ошибка при установке прибора. У гермопыльника по диаметру, обрежьте кольцо. Отверстие для провода должно быть меньше его диаметра в два раза. Тогда плотность в этом месте увеличится, не давая проникать влаге.
Способы подключения фотореле
В целом уличный датчик освещенности для включения света подключить довольно просто. На устройство подается фаза и ноль, а фаза с выхода идет к контакту лампы – другой контакт соединяется с нулем. Монтаж устройства проходит под открытым небом. Все соединения проводов должны быть в специальном герметичном монтажном коробе.
Если требуется запитать мощный прожектор, то лучше дополнительно использовать электромагнитный пускатель, который способен работать с большой силой тока.
Разница заключается лишь в том, что вместо лампы к фотореле подключается катушка пускателя. Замыкаемые контакты служат выключателем для осветительного прибора.
Иногда требуется, чтобы свет в темное время суток включался только, если кто-то находится рядом. В таком случае электрическую цепь стоит дополнить датчиком движения.
Независимо от производителя все модели фотореле для уличного освещения имеют три провода:
- красный – фаза для подключения нагрузки;
- синий или зеленый – нулевой провод;
- черный или коричневый – питающая схему фаза.
В заключение стоит отметить, что подключение датчика день-ночь не требует глубоких познаний в электротехнике. С этой работой сможет справиться абсолютно каждый.
Настройка светочувствительного прибора
После подключения уровень срабатывания фотореле надо настроить. Делается это экспериментальным путем. Устанавливается минимальная чувствительность — ручка регулятора поворачивается в крайнее положение, лампы освещения при этом не должны гореть (если горят, значит, выставлена наибольшая чувствительность). Дальше надо выждать, когда освещенность упадет до уровня, при котором желательно включать осветительные приборы. После этого надо вращать орган настройки в сторону увеличения чувствительности до включения света. На следующий день надо проконтролировать момент срабатывания и, при необходимости, отрегулировать его точнее. Утром свет погаснет примерно при том же уровне освещенности.
Настроечный орган порога срабатывания.
Продвинутые устройства имеют кнопку обучения. При достижении необходимой освещенности с помощью этой функции фотореле запомнит установленный уровень, и в дальнейшем будет срабатывать при достижении записанного порога.
Если у реле есть регулируемый таймер задержки, его время срабатывания также надо подобрать экспериментально, чтобы избежать включения света при кратковременном повышении освещенности. Например, при попадании на фотодатчик света фар проезжающих автомобилей.
https://youtube.com/watch?v=V6hhQNRJlAI
Фотореле принцип работы
Есть модели фотореле, которые могут использоваться в линиях с заземлением. Некоторые образцы включаются, при каком-либо движении напротив места установки.
Электрики меняют каждый раз силовой и вместе с ними реле и опять работает. Схема монтажа устройства Полезная информация!
Схема подключения фотореле Это самая простая схема, согласно которой правильно собрать электроцепь самостоятельно не составит труда даже неопытному человеку.
Обязательно соблюдаем маркировку провода по цвету.
Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
Вероятность попадания света от автомобильных фар должна быть минимальной. Есть два ых датчика.
Может быть от перепада, ведь этажи размещения этих фотореле находятся в одном здании?
Как подключить фотореле. Какое лучше?!
https://youtube.com/watch?v=5mk5uAtf73g
Типичные проблемы и ошибки
В ходе установки фотодатчиков новичком, особенно не обладающим соответствующим опытом, часто допускают типовые ошибки.
Настройка в помещении
Иногда для удобства подстройка порога выполняется в закрытом помещении, чего делать не следует.
Дело в том, что чувствительный элемент внутри корпуса (или же выносной) реагирует не только на видимый свет, но может также воспринимать и солнечный ультрафиолет. Его отсутствие при комнатном тестировании повлияет на «точность» срабатывания: домашнее остекление гасит до 80 % УФ-спектра.
Ошибки соединения проводников
Фотодатчики обычно подключаются к уличному освещению по трехпроводной схеме: фаза, ноль, нагрузка.
Иногда возникает путаница с назначением проводников — что куда присоединять. Для понимания, как правильно соединить провода, можно ориентироваться по цветовому кодированию жил. Одна из них обычно зеленая или синяя — так обозначен «ноль».
Оставшаяся пара проводов тоже имеет свою расцветку — например, красный, коричневый.
В случае на картинке выше коричневая жила — вход от электрического питающего автомата, а красный провод ведет к лампочке. В нем фаза возникает при срабатывании фотопереключателя.
Место установки
Важно выбрать правильное место монтажа. Правильная и неправильная установка фотореле для уличного освещения на примерах:
Правильная и неправильная установка фотореле для уличного освещения на примерах:
В большинстве случаев для соблюдения этого правила фотореле ставят над фонарем, или даже на его корпусе, если есть техническая возможность.
Если в установке допущена ошибка, это приведет к самопроизвольным ложным срабатываниям, периодическому «морганию» света и прочим ошибкам.
Может случиться так, что «спрятать» фотодатчик нельзя. Тогда следует отгородить его от фонаря плотной непрозрачной перегородкой.
Ухудшение работы
С течением времени реле иногда начинают работать хуже. Это возникает из-за естественной деградации и загрязнения материала: колпачок фотоэлемента темнеет и хуже пропускает солнечные лучи. Грязь удаляется простой влажной очисткой, но деградировавший пластик подлежит замене — отдельно, если имеется возможность, или вместе со всем прибором.
Положение устройства
Важно не только то, как подключить датчик света к нагрузке и сети, но и в каком положении в пространстве установить аппарат. Некоторые виды устройств можно располагать лишь «вниз головой», фотоэлементом к низу
Для определения корректной позиции на корпус наносятся соответствующие пометки:
Неверная установка приведет к неправильной работе или попаданию внутрь влаги, если «низ» защитной крышки содержит незащищенные технологические отверстия.
Как работает фоточувствительный автомат
Устройство, срабатывающее при изменении освещенности до порогового значения, может быть выполнено на различной элементной базе, но имеет примерно одну и ту же структуру.
- В качестве светочувствительного элемента может быть применен полупроводниковый прибор, изменяющий свои параметры или генерирующий ЭДС под действием падающего света. Так, фоторезистор при облучении фотонами изменяет свое сопротивление, фотодиод создает ЭДС и т.д. Датчик уровня освещенности может быть встроен в корпус прибора или быть выносным.
- Преобразователь трансформирует изменяемую величину в электрический параметр, с которым удобно работать. Если в качестве фотоэлемента используется фоторезистор, то его сопротивление преобразовывается в напряжение.
- Усилитель усиливает напряжение до величин, при которых уровень помех и наводок становится незначительным.
- Пороговое устройство сравнивает установленное значение напряжения с напряжением, поступающим с усилителя. Если оно становится больше или меньше опорного уровня, компаратор изменяет свое состояние с единицы на ноль или наоборот.
- Таймер задержки. Не позволяет сработать реле, если длительность управляющего сигнала меньше заданного.
- Исполнительное устройство. При изменении состояния компаратора, вызванного прохождением освещенности через заданный порог, выдает управляющий сигнал, который можно использовать для управления внешними устройствами. В большинстве бытовых приборов таким сигналом служит «сухой контакт» встроенного электромагнитного реле. Но может быть и дискретное напряжение от твердотельного коммутатора, изменение состояния транзистора с открытым коллектором и т.п.
Некоторые узлы могут быть совмещены. Так, преобразователь и усилитель комбинируются в одну схему. Таймера задержки в простых реле может и не быть, но он несет полезную функцию, о которой ниже. Может быть разной элементная база – аналоговое исполнение или цифровое. Но принцип действия остается: сравнение фактического уровня освещенности с заданным порогом и выдача управляющего сигнала.

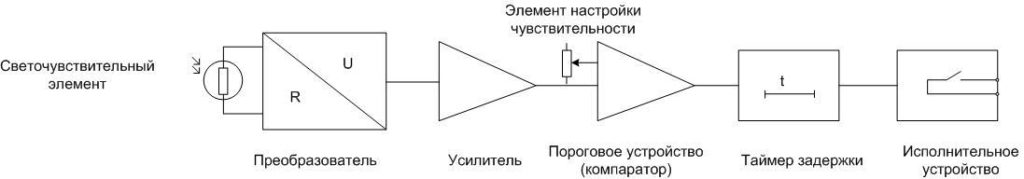

Структурная схема фотореле.
