Как подключить фотореле для уличного освещения: 11 схем

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

• с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
• уличный либо комнатный вариант использования (зависит от класса защиты IP);
• фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.

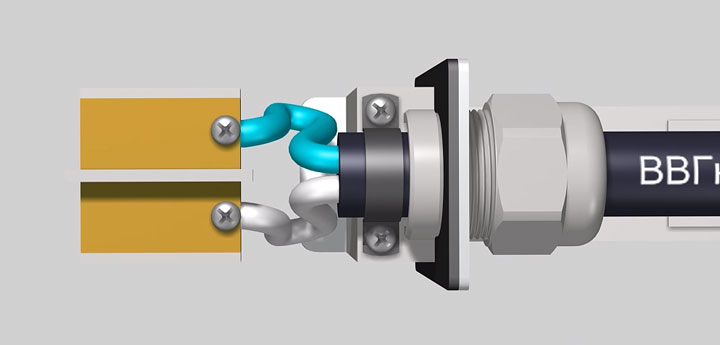

4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Инструкция по подсоединению фотореле фирмы Feron

https://youtube.com/watch?v=6TewIF1OOD8

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

• Схема подключения прожектора к фотореле и датчику движения
• Способы соединения проводов в распределительной коробке
• Как заменить электропроводку в квартире

Подключение двухпроводного датчика движения

Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.

Сразу оговоримся, что устанавливать такую схему надо отдельно от общей осветительной сети. Вот почему в комплектацию прибора надо добавить распредкоробку и автомат. Последний устанавливается в распределительном щите. От него же в сторону места установки датчика проводится электрический контур из трёхжильного кабеля сечением 3х1,5 мм. А вот до места монтажа датчика надо протянуть двухжильный кабель 2х1,5 мм.

Высота монтажа датчика – 1,2-2 мИсточник stroy-podskazka.ru

Сам прибор нужно установить на стену на высоте 1,2-2,0 м

Обратите внимание на тот факт, что этот вариант отличается от тех, которые устанавливаются при входе в подъезд или проходных коридорах. Последние подвешиваются по самый потолок

И подключаются они по-другому. И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор

Это важно. Производители также не рекомендуют проводить монтаж над радиаторами отопления или другими нагревательными элементами.

Итак, в распредкоробку должны войти сразу три кабеля:

• от автомата;
• от светильника;
• от датчика.

На светильник выводится трёхфазный кабель.

Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует. Теперь силовые жилы:

• автомат-датчик;
• датчик-светильник.

Схема подключения двухпроводного датчика движенияИсточник dompokrov.ru

Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.

Остаётся только провести настройку датчика движения. Что для этого надо сделать. На лицевой панели есть три или четыре флажка:

1. Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
2. Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
3. Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.

В принципе, это все, что связано с подключением и настройкой. Каковы преимущества двухпроводного датчика движения:

• простота монтажа и настройки;
• есть возможность включать свет вручную;
• высокая универсальность изделия.

Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.

Правила настройки датчика движенияИсточник pp.userapi.com

Настройка светочувствительного прибора

После подключения уровень срабатывания фотореле надо настроить. Делается это экспериментальным путем. Устанавливается минимальная чувствительность — ручка регулятора поворачивается в крайнее положение, лампы освещения при этом не должны гореть (если горят, значит, выставлена наибольшая чувствительность). Дальше надо выждать, когда освещенность упадет до уровня, при котором желательно включать осветительные приборы. После этого надо вращать орган настройки в сторону увеличения чувствительности до включения света. На следующий день надо проконтролировать момент срабатывания и, при необходимости, отрегулировать его точнее. Утром свет погаснет примерно при том же уровне освещенности.

Настроечный орган порога срабатывания.

Продвинутые устройства имеют кнопку обучения. При достижении необходимой освещенности с помощью этой функции фотореле запомнит установленный уровень, и в дальнейшем будет срабатывать при достижении записанного порога.

Если у реле есть регулируемый таймер задержки, его время срабатывания также надо подобрать экспериментально, чтобы избежать включения света при кратковременном повышении освещенности. Например, при попадании на фотодатчик света фар проезжающих автомобилей.

https://youtube.com/watch?v=V6hhQNRJlAI

Основные технические характеристики датчиков света для уличного освещения

Фотореле способно обеспечить полностью автоматическое управление осветительными приборами снаружи дома и на улице. Чтобы его правильно выбрать, необходимо учитывать технические характеристики. Каждый прибор рассчитан на бесперебойную работу с определённым напряжением. Если требуется купить фотореле для уличного освещения, которое будет эксплуатироваться в бытовых целях, следует выбирать модели, рассчитанные на 220 В.

Технические характеристики на корпусе фотореле

Токовые характеристики приборов следует учитывать в обязательном порядке, поскольку если неправильно рассчитать ампераж, фотореле быстро выйдет из строя. Для этого необходимо сумму всех наружных осветительных приборов разделить на напряжение сети. Результат не должен превышать значения, указанного производителем.

Помимо этого, крайне важно учитывать, какая будет нагрузка на электросеть, разницу рабочих температур и потребляемую мощность. Владелец дома может выбрать модель датчика света со встроенным таймером

Такие устройства очень простые и удобные в применении.С их помощью можно установить временные интервалы, когда будет срабатывать фотореле. Также есть приборы с возможностью программирования, что позволяет выполнить точную настройку на длительный промежуток времени (по месяцам вплоть до года).

Оборудование высокой мощности

Среди конкурентов также можно рассмотреть фотореле ФР-7Е, но не в его пользу говорят отсутствие защиты от влаги (IP40) и довольно высокая потребляемая мощность.

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Положительный момент — работать ФР-7 может в сетях переменного тока напряжением 220 вольт с напряжением до 5 ампер, что почти на порядок больше, нежели у рассмотренных выше конкурентов. Диапазон регулировки в 10 лк также устанавливается лишь специалистом — отрегулировать его самостоятельно не получится.

По габаритам ФР-7 также превосходит рассмотренные в статье фотореле (см. чертеж).

Способы подключения фотореле

Перед приобретением датчика необходимо подсчитать потребляемую светильниками мощность и взять с запасом 20 %. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а силовыми контактами коммутировать нагрузку.

Для дома такой способ применяется редко.

Перед установкой проверяется напряжение сети питания ~220 В. Подключение производится от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы свет от фонаря не попадал на него.

На приборе применяются клеммы для подключения проводов, что делает монтаж проще. Если они отсутствуют, применяется распределительная коробка.

За счет применения микропроцессоров схема подключения фотореле с другими элементами приобрела новые функции. В алгоритм действий внесли таймер и датчик движения.

Удобно, когда светильники автоматически включаются при прохождении человека по лестничной площадке или по дорожке сада. Причем срабатывание происходит только в темное время суток. За счет применения таймера фотореле не реагирует на свет фар от проезжающих автомобилей.

Простейшая схема подключения таймера с датчиком движения — последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

Принцип функционирования

Как уже было описано ранее, фотореле работает благодаря встроенному датчику. Различают несколько видов фотоэлемента для включения света:

1. Фоторезистор – замеряет значение своего сопротивления свету, при определённых значениях активирует свет или отключает его.
2. Фототранзистор – активирует уличное освещение при попадании солнечных лучей на электросигнал.
3. Фототиристор – при любом контакте со светом выполняет подключение фотореле к постоянному току, активируя уличное освещение.
4. Фотосимистор – активирует или отключает уличный свет, используя данные гармоники сигнала, которая может быть разной, в зависимости от уровня освещённости. Этот тип фотоэлемента взаимодействует с внутренней схемой устройства.
5. Фотодиод – при контакте со светом он передаёт специальный сигнал на датчик, пропорциональный уровню уличного освещения.

Усвоив вышеописанную информацию можно понять, как подключить датчик света своими руками. Для этого не нужны специальные навыки или профессиональное обучение. Хватит понимания нюансов процесса функционирования и знание алгоритма подключения.

Установленный приборИсточник remoo.ru

Принципиальные схемы включения

Чтобы установить простой сумеречный автоматический выключатель (например, ФБ-4М) своими руками, понадобится электрическая схема. В отличие от чертежей, где подключаются модели с датчиком, на схеме ниже показан вариант соединения, где в качестве индикатора используется сверхчувствительный светодиод.

Фото — схема подключения

Такое автоматическое реле учитывает разницу сопротивления в резисторах (обозначение на рисунке R1 и R2). При том, второй резистор – R2 необходим для контроля номинального входящего напряжения VT1. Оно, используя силу постоянного напряжения HL1, помогает регулировать порог включения света.

Также, помимо включения в сеть готового реле, можно сделать самому датчики освещенности и сумеречные выключатели на компараторе для дома или двора. К слову, простое фотореле можно собрать даже из трех деталей. Условно выделим:

1. Фотоэлемент;
2. Пороговая деталь (компаратор);
3. Выходное реле.

Нам нужно добиться, чтобы со снижением уровня солнечной активности увеличивалось сопротивление фоторезистора (фотоэлемента), после чего должна срабатывать пороговая деталь. Далее, включается в работу фотореле, выключающее (включающее) свет.

В качестве порогового реле можно использовать симистор, но у него должен быть включен в цепь симметрий динистор. Такие детали называют квадрак. Конструктивно они не отличаются от симисторов за исключением модернизированной цепи включения.

Фото — схема самодельного сумеречного выключателя

Квадрак или Quadrac может иметь различные технические характеристики, Вам требуется выбрать оптимальные параметры. Далее, нужно подобрать сопротивление резистора, т. к. это самый важный параметр для работы сумеречного выключателя.

В системах управления освещением величина сопротивления определяется по выбранному фотоэлементу, поэтому рекомендуем отталкиваться от данных на схеме. Для нормальной работы подойдет самый просто фотоэлемент (белый или желтый), в нашем случае, это стандартный фоторезистор (ФСК-7,ФСК-Г1).

Для первого испытания самодельного устройства с фотодатчиком можно использовать простую лампу накаливания. Но для её подключения нужно использовать регулятор мощности. Еще одним важным условием работы является установка охлаждения.

Видео: устройство самого простого сумеречного выключателя

Описание фотореле

Необходимо иметь показатель примерно в В.
Принцип работы устройства Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже.
Настройка зависит от личных предпочтений. Включение транзистора переменного типа с номиналом 10 оКм нужно, чтобы можно было настроить чувствительность системы, которой связывается база и эмиттер в первом транзисторе.

Достоинство такой схемы в том, что от бухты можно отрезать любой кусок греющего кабеля, и он будет греть. Переходим к настройке, здесь все довольно просто, есть вот такой регулятор.

И это правильно, но Они необходимы для зажима проводов. Основой для недорого и достаточно эффективного термостата может стать фотореле ФР При этом помещение должно быть затенено.

Уличное освещение

А знание принципа работы устройства позволит совершить правильный выбор. Место установки зависит от освещенности, постарайтесь подобрать такой участок, где ничто не мешает солнечным лучам попадать на рабочую поверхность приспособления, иначе на фотодиоде начнутся помехи, и прибор будет работать неверно. Составляющими прибора являются: три контактных провода для подключения к общей сети, магнитный пускатель, якорь. В целом, в своем классе модель не имеет равных и является лучшим фотореле — 12 вольт постоянного тока часто используются в качестве питания для подобных устройств. Корпус устройства должен быть защищён от влаги и осадков.

Часто с ним в комплекте используются консольные светильники по типу ЖКХ, которые оснащены защитным стеклом и специальной решеткой. Наличие выносных датчиков характерно для фр, которые не предназначены для монтажа на улице. В моем случае при дневном свете было 6 кОм, а на пороге срабатывания около кОм. Основная задача заключается в том, что создавать следить за интенсивностью света и в случае чего замыкать цепь.

До 10 А работает коммутируемая цепь Компаратор — это так называемый порог срабатывания системы.

Схема подключения фотореле

Схема подключения датчика света несложна. Фактически это выключатель освещения, и подсоединять  его надо по тому же принципу. Но у фотореле есть особенности, которые при монтаже могут поставить определенные задачи.

Подключение в сети TN-C и TN-S

В настоящее время в России эксплуатируются сети 220 вольт, в которых защитный (PE) и нулевой (N) проводники могут быть объединены (TN-C) или разделены (TN-S). Система TN-S считается более прогрессивной и правильной, но полный переход на нее произойдет еще не скоро.

Фотореле в двухпроводной сети TN-C

Схема подключения в двухпроводную сеть.

Отличие от обычного выключателя освещения в том, что к фотореле надо подключить нулевой провод. Это необходимо для организации питания внутренней схемы управления сумеречного датчика. Если напряжение питания датчика отличается от 220 вольт, то с нулевым проводом его соединять не нужно, но потребуется внешний источник нужного напряжения.

Фотореле в трехпроводной сети TN-S

В сети TN-S существует дополнительный провод PE. Конструктив практически всех фотореле не предусматривает подключение этого проводника, поэтому схема не изменится.

Схема подключения в трехпроводную сеть.

Подключение датчика света через реле-повторитель

В некоторых случаях нагрузочной способности собственной контактной группы светового датчика может не хватить для коммутации имеющейся нагрузки. В такой ситуации выход прибора надо умощнить с помощью промежуточного реле, функции которого может исполнить магнитный пускатель. Его контакты должны быть рассчитаны на полный ток осветительного устройства. Выход фотореле надо соединить с обмоткой пускателя. А коммутацию питания лампочки будут выполнять контакты реле-повторителя.

Подключение через реле-повторитель.

Схема инвертирования выходного сигнала

Встречаются ситуации, когда управление осветительным устройством надо осуществлять по инверсному принципу — включать при появлении естественного освещения и отключать при заходе солнца. Такое фотореле-повторитель может понадобиться, например, при работе в системе освещения помещений, не имеющих окон (для содержания скота и т.п.). Реализовать его несложно, схема подключения датчика освещенности почти не отличается от предыдущей. Только нужен пускатель с перекидной контактной группой.

Подключение с инверсным выходом.

При отсутствии сигнала от датчика света лампа запитана через нормально замкнутые (нормально закрытые, NC) контакты повторителя. Если реле сработает под действием светового потока, пускатель подаст питание на лампочку. При наступлении темноты освещение отключится.

Схема с дополнительным выключателем

Стандартную схему можно снабдить дополнительным выключателем. Тогда освещение можно будет включать или выключать независимо от состояния фотореле – в зависимости от выбранного варианта. Это может быть необходимым при неисправности фотореле.

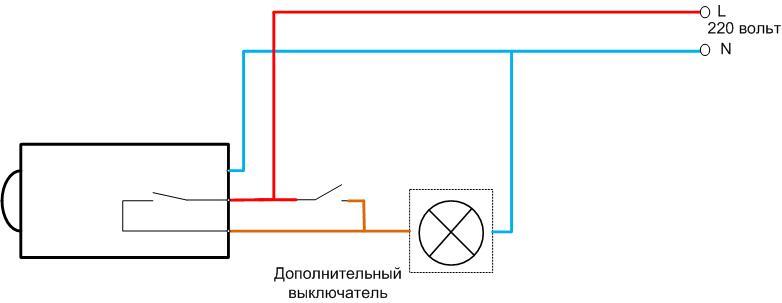

Подключение с дополнительным выключателем на отключение.

Подключение с дополнительным выключателем на включение.

Если в этом варианте используется реле-повторитель, то дополнительный выключатель надо поставить параллельно его контактам. Еще лучше дополнить схему трехпозиционным выключателем. Он поможет выбирать режим работы освещения – ручной или автоматический. Полная схема включения будет выглядеть так.

Подключение с переключателем режима работы.

Режим О позволяет полностью вывести освещение из работы.

Какие бывают основные виды фотореле

Обычный датчик света срабатывает от интенсивности солнечных лучей. Он позволяет включать приборы освещения и выключать их. Существуют также комбинированные модели, имеющие сложную структуру и широкий функционал.

Таблица 2. Разновидности фотореле

Сборка и подключение схемы уличного освещения

Переходим к монтажу и подключению всей коммутационной аппаратуры для управления освещением в щитке.

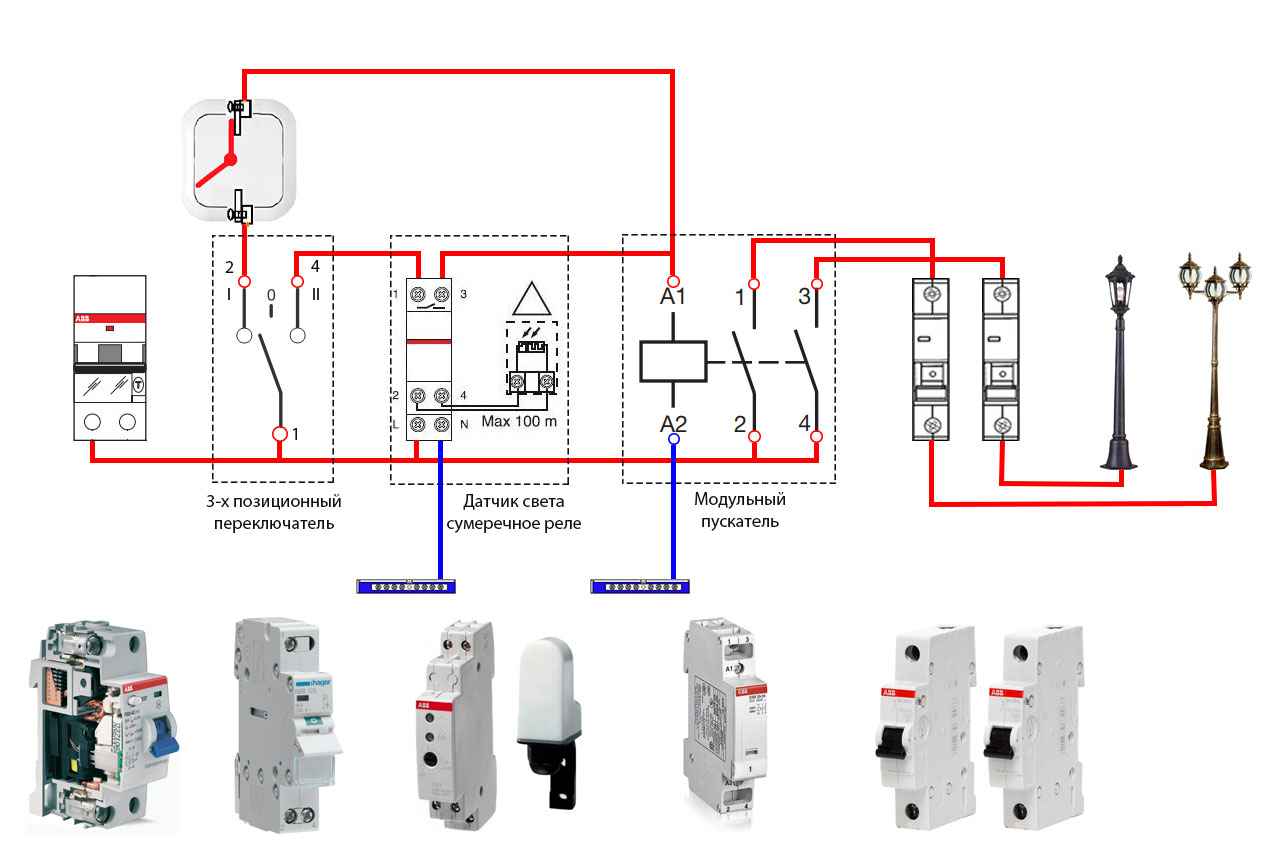

Общая схема подключения и управления уличным освещением от фотореле с применением пускателя, будет выглядеть следующим образом:

Давайте разберем подробнее, как она работает и собирается «вживую» своими руками.

Для того, чтобы обеспечить два режима работы освещения — ручной и автоматический, используйте трехпозиционный выключатель.

В первом положении через обычный одноклавишник, можно будет вручную включать и выключать уличное освещение когда вам захочется.

Также это пригодится, если вдруг автоматика выйдет из строя или заглючит.

Второе положение — это режим автоматического управления от выносного датчика света и сумеречного реле.

В позиции «0» — освещение полностью отключено.

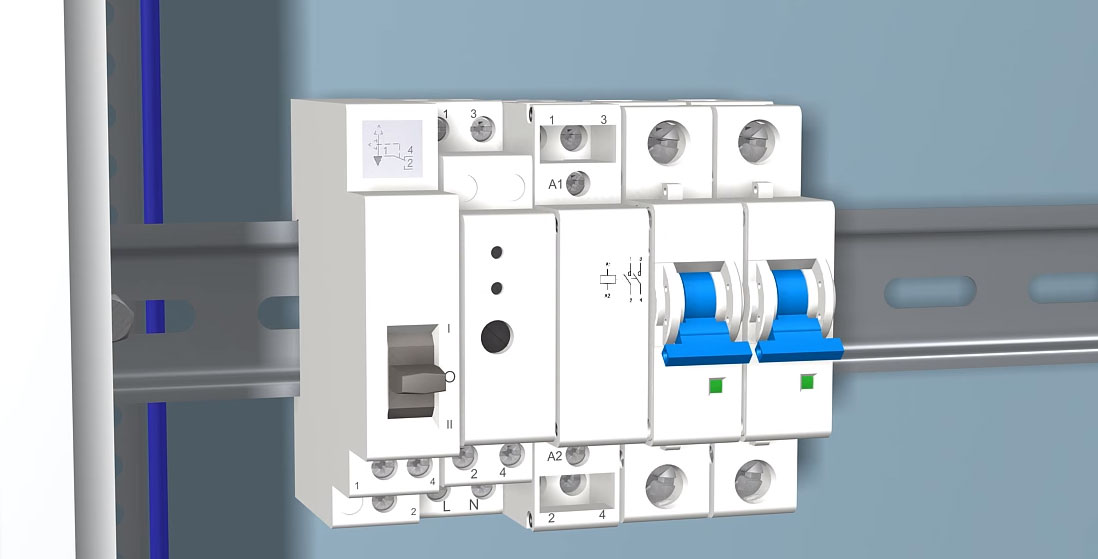

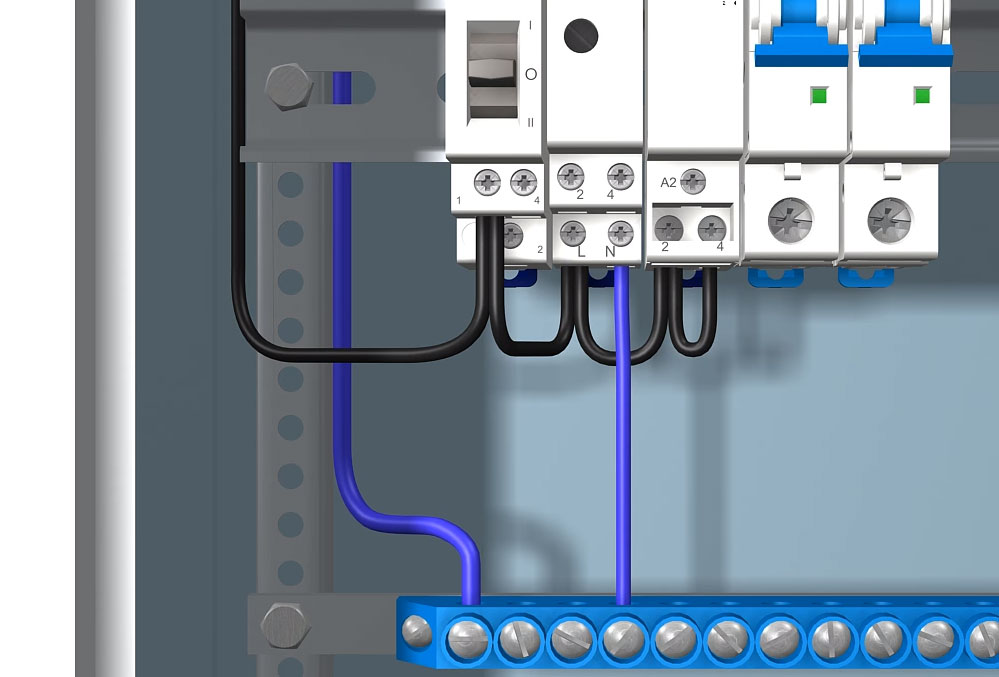

На DIN рейке по порядку в один ряд выставляете всю необходимую автоматику:

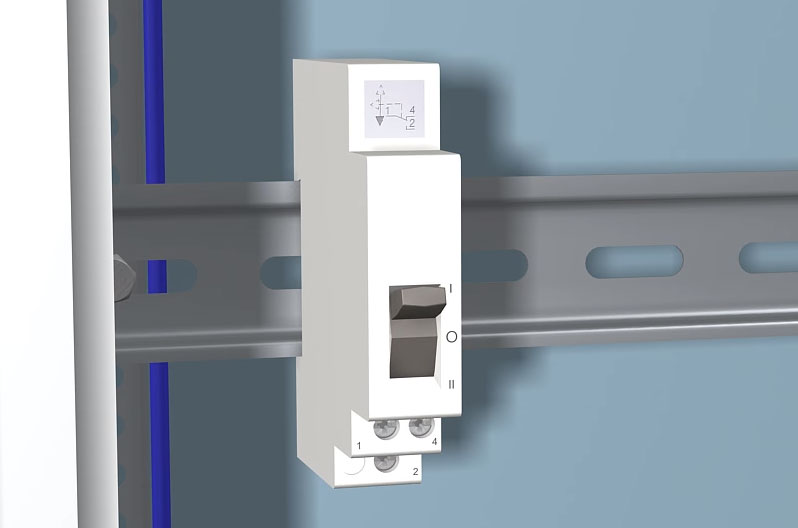

3-х позиционный выключатель или как его еще называют переключатель ввода резерва

сумеречное реле

модульный пускатель

автоматы

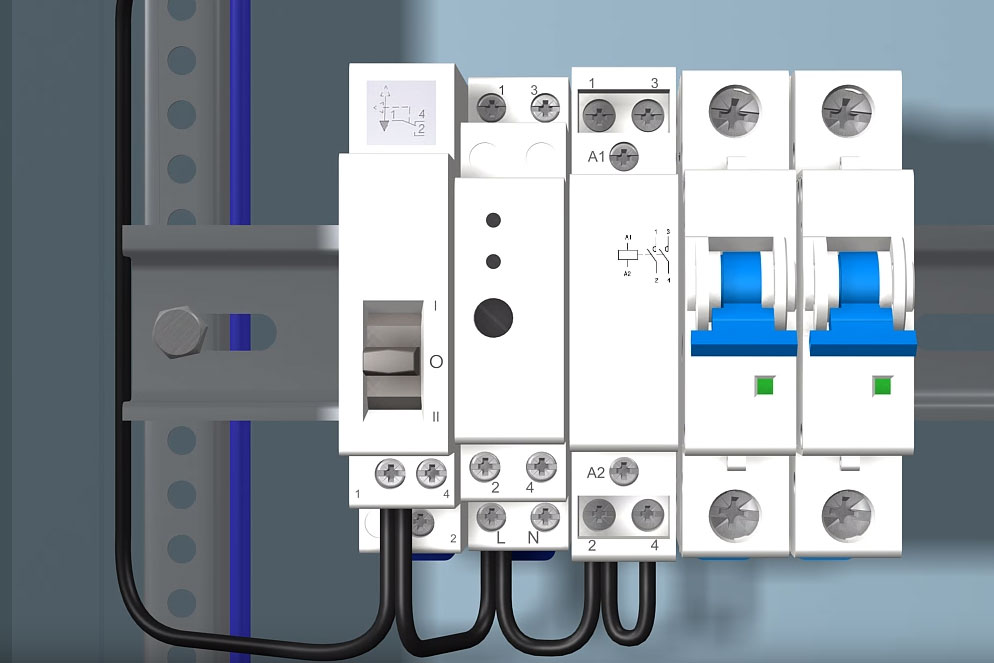

А далее на сумеречное реле (нижний контакт L) и входные контакты пускателя №2 и №4.

Если мощность светильников небольшая и общий ток не превышает 16А, то все подключение можно сделать перемычками как на рисунках выше.

Если же у вас стоят мощные фонари, типа ДНаТ или весь периметр обвешан прожекторами, то пускатель следует запитывать только напрямую от автомата без всяких перемычек.

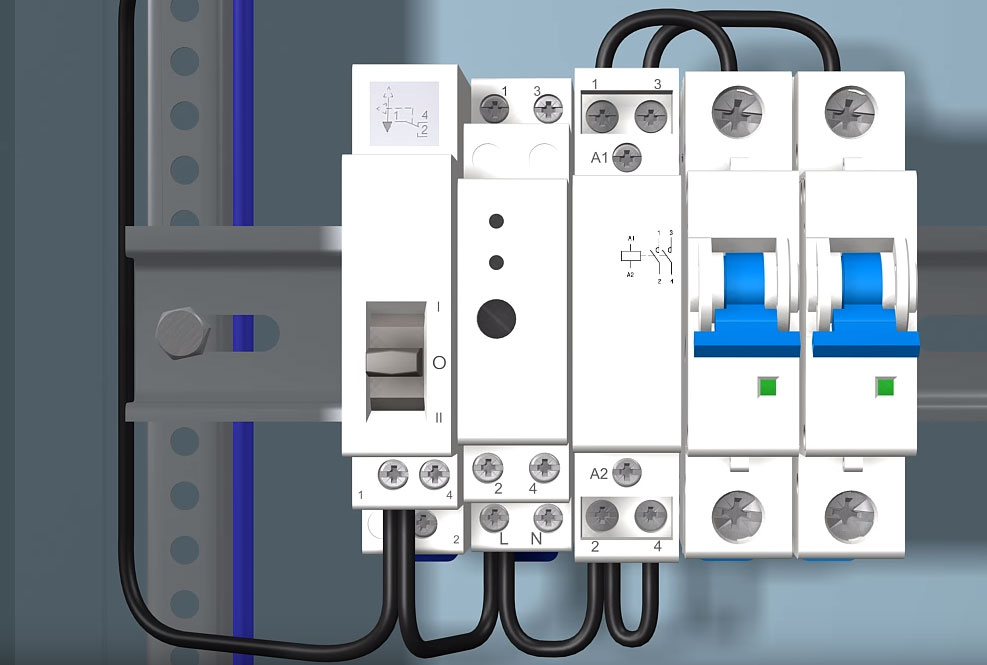

Выход с пускателя заводите на верхние клеммы автоматов, к которым будут непосредственно подключаться кабели проложенные в земле до светильников.

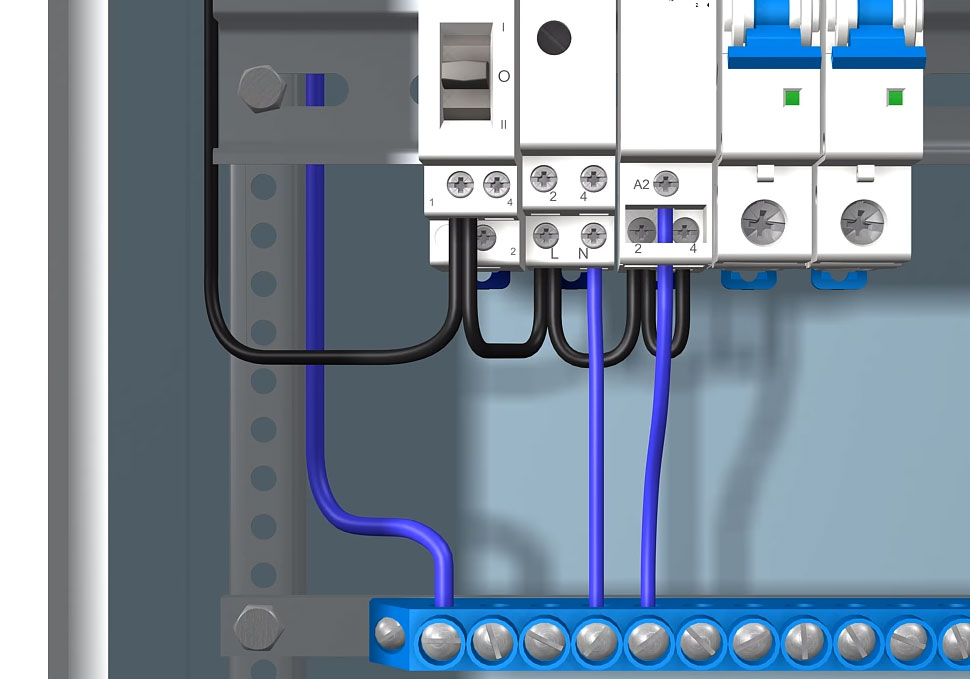

После подключения питающей фазы, подсоединяете ноли. Один на клемму N сумеречного реле.

А другой на катушку пускателя А2.

Дабы постоянно не лазить в рапредшкаф при ручном управлении, на удобной для вас стене, рядом с щитовой монтируете обыкновенный одноклавишный выключатель.

Подводите к нему двухжильный кабель ВВГнГ 2*1,5мм2.

Один провод кабеля сажаете на трехпозиционный переключатель (клемма №2).

А второй пускаете на обмотку модульного контактора А2.

Таким образом, переключив 3-х позиционник в ручной режим (положение язычка — I) и включив выключатель на стенке, вы тем самым напрямую подадите напряжение на катушку пускателя. Он втянется и фаза пойдет через автоматы на освещение.

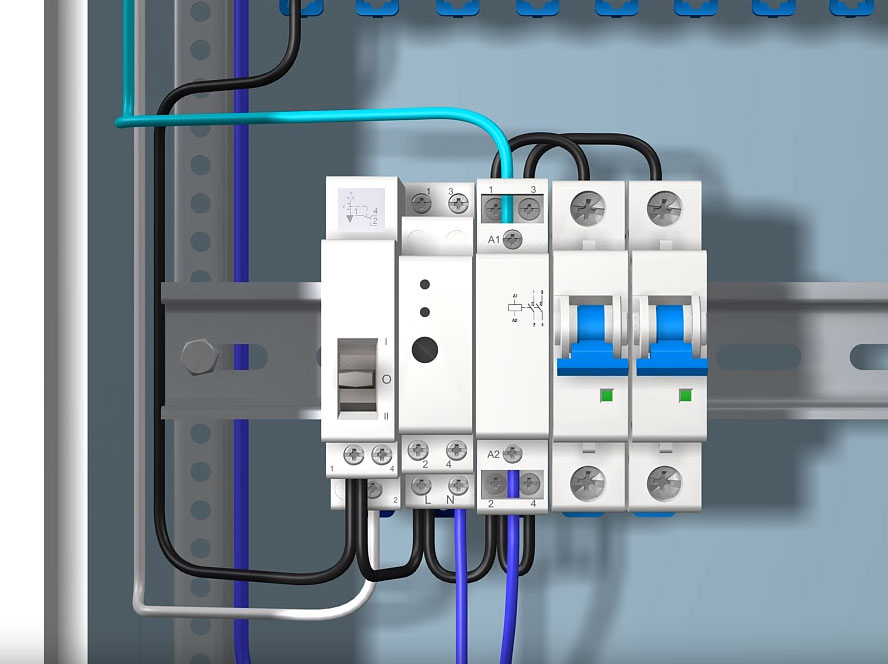

Осталось подключить автоматику. Снаружи здания на улице монтируете датчик фотореле.

При этом соблюдайте два правила:

датчик не должен находиться в тени деревьев или другого соседнего здания

фотореле не должно ночью попадать под прямой свет от уличных светильников

В противном случае это все приведет к некорректной работе и ложным срабатываниям. К датчику от щитка протягиваете кабель ВВГнГ 2*1,5 и подключаете к его контактам.

Второй конец от кабеля фотодатчика заводите на сумеречное реле (контакты №2 и №4).

При срабатывании реле снаружи, сумеречное реле в щитке будет замыкать свои верхние контакты №1 и №3. Поэтому на эти клеммы также нужно подать фазу от трехпозиционника с клеммы №4.

После сумеречного реле она поступает на катушку пускателя А1.

В итоге и получается следующая схема работы автоматики:

3-х позиционный переключатель находится в положении II. На улице темнеет, а следовательно в определенный момент срабатывает фотореле.

Замыкание его контактов запускает сумеречное реле и фаза через него попадает на обмотку модульного контактора. Ноль на обмотке дежурит постоянно.

Как только на ней появляется фаза, пускатель втягивается и подает напряжение на верхние клеммы автоматов освещения. Уличные свет и фонари загораются.

На рассвете фотореле размыкает свой контакт, заставляя своего «сумеречного собрата» в щитке разорвать фазу. Контактор отпадает и свет отключается.

Хотите выключить всю автоматику? Просто перещелкните вводной переключатель в положение I.

https://youtube.com/watch?v=P9ze_THkaoI

Источники — https://cable.ru, Кабель.РФ

Схемы подключения устройства

Три правила, которые необходимо помнить при подключении схемы:

• при присоединении четырех кабелей вверху нужно расположить входной проводник, внизу – выходной для бытовых приборов;
• если подсоединяется три кабеля, то фаза пропускается через устройство защиты, «ноль» необходим для электропитания самой системы;
• при подсоединении ДУ «ноль» идет по выключателю, через силовой провод связывается сам прибор, поступает нагрузка и напряжение.

Схема подключения реле напряжения и УЗО

Сеть однофазная

К однофазной сети реле контроля напряжения устанавливается через проводной контакт. При данном подключении можно применять тиристор на 200 В, фильтры устанавливаются за обкладкой, в конце устанавливается выпрямитель.

Вам это будет интересно Подключение опс-1

Для устойчивости напряжения применяются контакторы импульсного либо оперативного вида. Трудность с магнитными колебаниями убирается путем использования проходных фильтров.

В щитах ВО фильтры используются с сетчатой обмоткой, прибор подключается с тремя контактами. В таком случае наибольшее сопротивление будет не меньше 30 Ом.

Сеть трехфазная

Для трехфазной сети есть также своя схема подключения устройства защиты. В случае если три фазы переходят в три однофазные линии, то для каждой нужно иметь свое устройство. При подсоединении к трехфазным щиткам потребуется и специальный предохранитель.

Реле напряжения «Зубр» схема подключения

Печатная плата транзисторного фотореле

Данную схему можно приспособить в качестве светового барьера. Достаточно просто осветить наш фотоэлемент лучом света: светодиодом, лампой, лазером и т.д. То есть на одной стороне располагается фотодатчик, а на другой источник света.

Когда человек или животное проходит через этот «барьер», световой луч прерывается, в результате чего сработает реле. Для исключения ложного срабатывания, желательно фотодатчик поместить в небольшую темную трубку.

Источник

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

фотореле 2014-03-14

С тегами: фотореле

Похожие записи:

Провод пв 1 Свойства элегаза и его использование в коммутационном оборудовании. часть 1 Переменный резистор Бегущие огни на светодиодах Что такое трубостойка и как ее установить самостоятельно Программный осциллограф для windows
