Какой осциллограф выбрать?
В наши дни существует огромный выбор моделей и типов осциллографов, но однозначно отдать предпочтение какому-либо прибору невозможно. В первую очередь устройства разделяются на два огромных семейства:
- электронно-лучевые;
- цифровые.
«Дедушка» современных цифровых осциллографов — советский высокоточный аналоговый прибор С1-99
Все модели, выпускавшиеся в Советском Союзе (многие из которых «здравствуют» до сих пор), выпущены на базе электронно-лучевой трубки. Их особенностью является более высокая точность измерений по сравнению с цифровыми. Однако, и габариты их, как и всей советской электроники, крайне неудобны: осциллографы обладают значительным весом и габаритами, в связи с чем и мобильность их оставляет желать лучшего.
Осциллографы цифровые, оснащенные ЖК-экраном, легки и компактны, отличаются большими возможностями в плане настроек. У многих моделей имеется возможность сохранения данных, полученных в результате измерений, а также вывода на экран только того момента, который указывает именно на сбой.
Помимо этого, осциллографы различны между собой количеством каналов: как правило, большинство моделей имеют их от 1 до 6. Но есть и профессиональные приборы, число каналов у которых значительно выше. В большинстве случаев для проведения несложных измерений вполне хватит и двухканального прибора, но для работы со сложным оборудованием каналов потребуется больше.
Также выпускаются осциллографы, совмещенные в едином корпусе с другими электроизмерительными приборами. Такая комбинация позволяет эффективно, быстро и с высокой точностью получить множество данных о сигнале.
Последней разработкой являются компьютерные программы, выполняющие функцию осциллографа. Щуп при этом подключается непосредственно к звуковой карте компьютера. При выполнении нечастых и несложных измерений программное обеспечение «Осциллограф» будет лучшим решением.
Осциллограф Rocktech 40M 200M, подключенный к ноутбуку, дает гарантию высокой точности измерений
Типовые применения и популярные модели осциллографов
Теперь, когда мы разобрались с основными критериями выбора, рассмотрим типичные задачи применения осциллографов и подходящие для этих задач модели приборов.
Основной осциллограф для лаборатории
Для большинства типовых задач, возникающих при разработке или ремонте электронной аппаратуры отлично подходит серия Tektronix MSO/DPO2000В (100 — 200 МГц, 2 или 4 канала, $1 000 — $4 000), которая создавалась в качестве основного осциллографа, способного решать 90% вопросов в диапазоне до 200 МГц:
Для более сложных задач или для покупки на перспективу выбирайте серию Tektronix MDO3 (100 МГц — 1 ГГц, 2 или 4 канала, $4 000 — $15 000), которая поддерживает большое количество опций расширения, содержит встроенный анализатор спектра и позволяет, при необходимости, расширить полосу пропускания с помощью кода активации:
Разработка многоканальных аналого-цифровых устройств
Для сложных систем, содержащих много разных аналоговых и цифровых сигналов, выбирайте серию Tektronix MSO5 (350 МГц — 2 ГГц, 4, 6 или 8 аналоговых каналов, до 64 цифровых каналов, от $15 000):
или серию профессиональных USB осциллографов Pico Technology PicoScope 6000E (до 500 МГц, до 8 аналоговых каналов, до 16 цифровых каналов, от $5 000):
Для аналого-цифровых систем попроще, а также для систем преобразования и передачи электроэнергии, хорошо подойдёт серия Tektronix MSO4 (200 МГц — 1,5 ГГц, 4 или 6 аналоговых каналов, до 48 цифровых каналов, от $8 000):
Для аналого-цифровых систем начального уровня оптимальными являются: USB серия Pico Technology PicoScope 3000D (50 — 200 МГц, 2 или 4 аналоговых канала + 16 цифровых, $600 — $2 500) и настольная серия Tektronix MSO/DPO2000В, которая уже упоминалась в этом сравнении (100 — 200 МГц, 2 или 4 аналоговых канала + 16 цифровых, $1 000 — $4 000):
Профессиональный осциллограф для очень сложных задач
Когда важны максимальные возможности анализа аналоговых и цифровых сигналов с полосой до 1 ГГц и одновременный анализ радиочастотных сигналов в диапазоне до 6 ГГц, выбирайте серию Tektronix MDO4000C (4 аналоговых канала до 1 ГГц и 16 цифровых каналов, спектроанализатор до 6 ГГц, $8 000 — $20 000):
В частотном диапазоне нескольких гигагерц оптимальной является серия Tektronix MSO6, у которой расширенные возможности анализа сигналов сочетаются с малошумящими входными трактами и точной оцифровкой 12-ти разрядными АЦП (4 аналоговых канала до 8 ГГц, до 32 цифровых каналов, от $20 000):
Если частоты сигналов, с которыми надо работать, составляют гигагерцы и десятки гигагерц, то Вам нужна серия Tektronix MSO/DPO70000 (4 — 33 ГГц, 4 канала, от $40 000):
Осциллограф с изолированными (независимыми) входами для энергетики и высоких напряжений
При работе с высоким напряжением (например силовыми энергосетями), а также при работе с гальванически изолированными узлами аппаратуры (опторазвязки, трансформаторы, электрически изолированные датчики и системы сбора сигналов) нужно использовать осциллограф, у которого каждый канал является независимым и изолированным от остальных каналов и сети питания самого осциллографа. Для этой задачи предлагается специальная серия: Tektronix TPS2000B (100 — 200 МГц, 2 или 4 канала, $4 000 — $6 000):
Максимально дешёвый осциллограф, но качественный и функциональный
В диапазоне до $1 000 предлагается три серии:
1. Эконом-серии в USB исполнении: PicoScope 2000A и 2000B (10 — 100 МГц, 2 и 4 канала).
Области применения
Осциллограф предназначен для изучения динамических процессов. Чтобы пользоваться прибором правильно, следует не превышать конструкционные возможности. Ниже представлены примеры решения практических задач.
Наблюдение фигур Лиссажу
При одновременной подаче на входы осциллографа сигналов с приблизительно равными частотами на экране будут видны характерные изображения. Этот метод используют для настройки генератора по эталонному образцу.

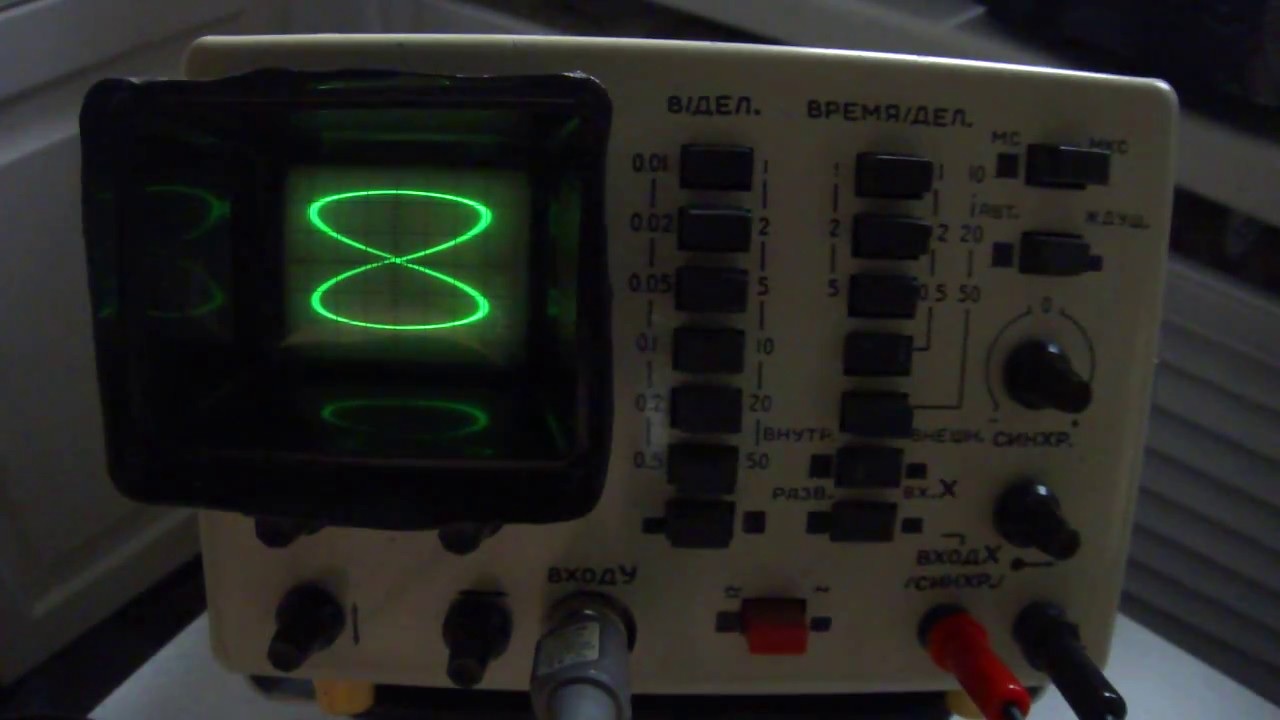

Фигура Лиссажу на ЭЛТ аналогового прибора
Курсорные измерения
Для повышения точности измерений на экран выводят вспомогательные координатные полосы (курсоры). При хорошей оснащенности осциллограф индицирует отдельные показатели в цифровом виде.
Математические функции
Некоторые модели современных осциллографов (блоки для подключения к компьютеру) способны обрабатывать сигналы по сложному алгоритму. Необходимый вариант описывают соответствующей математической функцией: сложение, вычитание или др.
Захват строки телевизионного сигнала
В соответствии с названием такой режим предназначен для изучения телевизионного сигнала. Главная особенность – специальная синхронизация, позволяющая выводить на экран необходимое количество строк.
На что обратить внимание в Oscilloscope, ориентиры для выбора
Рассмотрим основы характеристик O-Scope, которые послужат также ориентирами, как выбрать осциллограф, надежную его модель.
Способы, чтобы проверить осциллограф:
- встроенным генератором (Калибровка), все цифровые модели имеют его. Включают режим и смотрят, есть ли синусоида. Если магазин специализированный, там должен быть внешний генератор для проверки;
- старые осциллографы начинают подвирать со временем, как проверить их есть простой способ: взять эталонный источник, например, ту же батарейку 1.5 В;
- экран должен быть достаточной яркости, луч без артефактов;
- дотронуться до щупа: фаза покажет синусоиду (правда с большими помехами), земля — ровную линию;
- посредством ПК, специальным ПО.
Полоса пропускания
Это минимальная и максимальная частоты, амплитудность, то есть диапазон, который может измерить прибор. Достаточно учесть верхнюю черту; нижнюю рисуют все устройства.
Частота дискретизации (Sampling rate)
У цифровых моделей. Данный параметр связан с предыдущим. Чем выше, тем лучше (например, у Siglent SDS — 1×109). Это число считываний за единицу времени, определяет максимальные частоты без потерь на экране. У приборов с несколькими каналами может уменьшаться при задействовании их всех (при покупке надо учесть).
По теореме Котельникова част. дискр. должна превышать в 2 раза верхнюю рамку пропускания, но на практике потребуется превышение в 4–5 раза. На этом и основывается выбор
Пример для изделия с полосой до 200–800 МГц (важно учесть параметр при использовании 2 и больше каналов)
Число каналов
Многие модели способны обрабатывать больше сигналов вместе, одновременно раздельно показывая их на мониторе. Обычно от 2 до 4. Иногда включение других каналов сказывается на производительности. Выбор осциллографа рекомендовано делать среди изделий с двумя каналами, что позволит сравнивать исследуемые величины, исчислять фазные сдвиги. Три и больше входа, это хорошо, но для обычных задач иногда чрезмерно, цена прибора возрастет многократно.
Эквивалентная частота дискретизации
Когда недостаточно реальной част. дискр., итоговая картинка реконструируется по нескольким последовательным измерениям. Пример: анализируется сигнал 200 МГц на модели с част. дискр. 1 млрд. выборок/сек. (1 GSa/s) — получают всего 5 измерений. По теор. Котельникова этого хватает, но можно детализировать (алгоритмическим методом) и активировать опцию: будет не 1 GSa/s, а уже 2 GSa/s.
Глубина памяти
Всегда есть в цифровых моделях (DSO=Digital Storage Oscilloscope). Чем ниже скорость развертки, тем точнее показатели и тем больше значений приходится сохранять прибору в памяти. Чем глубже память — тем лучше. Но иногда наблюдается негативный момент: при медленных измерениях прибор подтормаживает, выбирая изделие, надо поинтересоваться этим нюансом.
Обновление экрана
Чем чаще обновляется монитор, тем короче «мертвое время», требуемое для обработки захватываемой информации, более оперативно происходит обновление осциллограмм. Больше шансов, что аппарат покажет малозаметный артефакт. Впрочем, это имеет значение только для фанатов-электронщиков.
Максимальное входное напряжение (питание)
Любой прибор имеет предел по мощности питания, при превышении которого без дополнительных мер он просто сгорит, выйдет из строя. Нужно учитывать параметры обслуживаемых цепей. Пример: макс. напр. в режиме щупа 1:1 — 40 В, в режиме 1:10 — 400 В, то есть лезть в цепь с 400 В и больше без предохранительных мер уже небезопасно.
Сфера применения осциллографа
Осциллографы получили широкое распространение не только в промышленности, но и в медицине
Область использования устройств очень широка. Просмотр поведения сигнала электротока позволяет за короткое время диагностировать и произвести своевременный ремонт любого электрического прибора.
Посредством осциллографа возможно:
- определить параметры времени и напряжения сигнала, выполнить расчет частоты;
- отслеживать изменения формы сигнала и анализировать его природу;
- выявлять искажения на нужных участках цепи;
- определять сдвиг фаз;
- определять отношение шумов к полезному сигналу, выявлять характер шума.
Для определения всех параметров при помощи мультиметра работа может затянуться на несколько часов, тогда как посредством осциллографа все измерения можно выполнить за несколько минут. Помимо этого, многие неисправности можно определить только при помощи осциллографа. Прибор способен измерять в секунду порядка миллиона измерений, потому даже кратковременные нарушения нормального функционирования оборудования им буду зафиксированы.
Осциллографы применяются практически во всех сферах деятельности человека, в том числе:
- в радиоэлектронике;
- автомобилестроении;
- судостроении;
- авиации;
- ремонтных мастерских различного назначения;
- быту и хозяйственных целях.
Настройка
Перед работой с прибором производят калибровку его входов при помощи встроенного калибратора. Осуществляя калибровку высокочастотных моделей, используют кабель с двумя разъёмами. Разъёмы подключаются к выходу калибратора и входу прибора. Калибруя низкочастотные устройства, нужно кратковременно приставить щуп к выходу калибратора. Далее выполняются следующие шаги:
- регулятором «вольт/дел» устанавливается сигнал калибратора на 3-4 деления сетки дисплея;
- канал включается на переменное напряжение, и контролируется появление сигнала;
- регулятор развёртки выставляется так, чтобы наблюдать 6-7 периодов импульсов;
- отмечается точное совпадение сигнала по делениям на промежутке полученных периодов (±4 деления от центра);
- при несовпадении ручкой плавной регулировки развёртки добиваются нужного положения периодов, следя за соответствием амплитуды сигнала значениям, указанным на калибраторе;
- в случае несоответствия значений амплитуды их приводят к норме регулятором «вольт/дел».
При чувствительности канала в 250 мВ сигнал амплитудой 1В занимает 4 деления шкалы. Если это так, то калибровка устройства произведена.
Основные параметры осциллографа
Осциллограф имеет ряд характеристик, которые помогают лучше определить его области применения.
Сопротивление входа
Большинство осциллографов имеют сопротивление входа 1 МОм. Это нужно для того, что вход самого устройства не искажал схему. Для этого его сопротивление должно быть достаточно большим.
Верхняя граница частоты исследуемого сигнала
Это тоже очень важный параметр. Сейчас осциллографы могут работать с колебаниями частот в гигагерцах. И имеется в виду не только частота сигнала, но так же длительность его фронта и спад определённых импульсов. Другими словами, время измерения амплитуды.
Особенно это полезно при исследовании сигналов, не обладающих формой синусоида. В сигнале больше гармонических составляющих с большой частотой, когда форма сигнала близится к прямоугольной. И входные цепи должны быть рассчитаны на такие частоты. Иначе задняя и передняя стенки импульсов на изображении будут искажены. Форма импульса не будет соответствовать действительности, хотя частота будет верной.
Здесь важно учесть, что при исследовании прямоугольных колебаний максимально допустимая частота осциллографа должна превосходить частоту сигнала в несколько раз
Допустимые значения уровня
Понятно, что колебания малого уровня едва ли вызовут отклонения пучка электронно-лучевой трубки. Да и выйти из границ допустимых пределов разрешающей способности аналого-цифрового преобразователя частот тоже. Высокие значения в свою очередь могут вызвать множество реакций, от искажений изображения до выведения из строя входных цепей всего устройства.
Органы управления на передней панели
Как правило, для управления осциллографом используются регуляторы и клавиши на передней панели. В дополнение к органам управления на передней панели многие современные высокопроизводительные осциллографы теперь оснащаются операционными системами, в результате чего они ведут себя как компьютеры. Вы можете подключить к осциллографу мышь и клавиатуру и использовать их для настройки органов управления с помощью выпадающих меню и кнопок на дисплее. Кроме того, некоторые осциллографы имеют сенсорные экраны, поэтому для доступа к меню вы можете использовать стилус или прикосновение пальцами.
Перед началом измерений…
Когда вы приступаете к работе с осциллографом, прежде всего проверьте, что используемый входной канал включен. Для установки осциллографа в исходное состояние по умолчанию нажмите клавишу (Настройки по умолчанию), если она есть. Затем, при ее наличии, нажмите клавишу (Автоматическое масштабирование). Это позволяет автоматически настроить вертикальный и горизонтальный масштаб, так, чтобы сигнал отображался на дисплее наилучшим образом. Эти настройки могут рассматриваться в качестве отправной точки, и в них затем можно вносить необходимые изменения. Если сигнал вдруг будет потерян, или возникнут проблемы с отображением сигнала, рекомендуется повторить эти шаги. Передние панели большинства осциллографов включают, по крайней мере, четыре основных блока: органы управления системами вертикального и горизонтального отклонения, органы управления системой запуска и органы управления входными каналами.
Органы управления системой вертикального отклонения
Органы управления системой вертикального отклонения осциллографа обычно объединяются в блок, который обозначен как «Vertical». Эти элементы позволяют настраивать параметры отображения сигнала по вертикальной оси дисплея. Так, например, среди них есть регуляторы, с помощью которых задается число вольт на деление (коэффициент отклонения) по оси Y сетки экрана. Вы можете растягивать осциллограмму по вертикали, уменьшая значение коэффициента отклонения, или, наоборот, сжимать ее, увеличивая эту величину. Кроме того, в блок «Vertical» входят органы управления положением (смещением) сигнала по вертикали. Эти регуляторы позволяют просто перемещать всю осциллограмму вверх или вниз по дисплею. На рисунке 7 показан блок органов управления системой вертикального отклонения осциллографа Keysight серии InfiniiVision 2000 Х.
Рис. 8. Блок органов управления системой вертикального отклонения осциллографа Keysight серии InfiniiVision 2000 X
Органы управления системой горизонтального отклонения
Органы управления системой горизонтального отклонения на передней панели осциллографа обычно объединяются в блок, который обозначен как «Horizontal». Эти органы управления обеспечивают настройку горизонтального масштаба осциллограммы. Один из элементов этого блока позволяет задавать масштаб по оси X — число секунд на деление (или коэффициент развертки). Уменьшая величину коэффициента развертки, вы можете уменьшить интервал времени, отображаемый на экране. Еще один регулятор этого блока предназначен для управления положением (смещением) осциллограммы по горизонтали. Он позволяет перемещать осциллограмму по экрану слева направо и наоборот точно в нужное положение. На рисунке 9 показан блок органов управления системой горизонтального отклонения осциллографа Keysight серии InfiniiVision 2000 Х.
Рис. 9. Блок органов управления системой горизонтального отклонения осциллографа Keysight серии InfiniiVision 2000 X
Электронный осциллограф (ЭО) — устройство, с помощью которого наблюдают, исследуют и измеряют амплитуды электрических сигналов и их временные параметры. Такой прибор является наиболее распространенным радиоизмерительным агрегатом, благодаря которому можно увидеть происходящие электрические процессы вне зависимости от момента появления импульса и его продолжительности. По передаваемому на экран изображению возможно с точностью определить амплитудные колебания исследуемого сигнала и их длительность на любом участке сети.
Осциллографы, работающие на основе электронно-лучевой трубки — громоздкие и маломобильные агрегаты. Однако они отличаются высокой точностью измерений. Такие приборы способны быстро обрабатывать входящие сигналы. Они имеют широкий частотный диапазон и отличную чувствительность.
Разновидности
Типы цифровых осциллографов, в зависимости от конструкции и возможностей, обладают емким сенсорным дисплеем, большим набором измерительных приложений, высокой скоростью обновления показателей на экране и внушительной памятью. Классифицировать их можно по-разному. Например, по принципу действия различают две группы:
- электронные – подразделяются в свою очередь на цифровые и аналоговые приборы (по принципу обработки информации);
- электромеханические – подразделяются на выпрямительные, магнитоэлектрические, электродинамические, электромагнитные, термоэлектрические и электростатические модели.
По количеству лучей и каналов различают однолучевые и многолучевые разновидности (16 и более), а также одноканальные и многоканальные (до 16 каналов) аналоги. Эти две группы контрольно-измерительных устройств имеют одно существенное отличие. Многоканальные осциллографы переключатся с одного канала на другой, чтобы наблюдать разные сигналы, из-за чего на высоких скоростях развертки сигналов «рвутся». Благодаря многолучевой трубке такой проблемы не возникает.
В зависимости от характеристик различают:
- аналоговые;
- аналогово-цифровые;
- цифровые – делятся на запоминающие (DSO) и люминофорные (DPO);
- комбинированные;
- виртуальные (на базе ПК).
В последнее время производители выпускают достаточно много портативных аппаратов, сочетающих в себе функции цифрового осциллографа и мультиметра, которые позволяют работать в полевых условиях. По назначению осциллографы подразделяются на 5 видов: специальные, скоростные, запоминающие, стробоскопические и универсальные (моноблочные модели и вариации со сменными блоками).
Принцип функционирования
Общий принцип работы прибора прост. Он регистрирует любое изменение напряжения испытуемого сигнала и выводит его на дисплей. Со времён самописца, придуманного Андре Блондалем, где индуктивная катушка управляла колебаниями маятника, идея претерпела изменения. После изобретения электронно-лучевой трубки (ЭЛТ) прибор стал полноценным измерителем. Органы управления находятся на передней панели.
Поданный на вход сигнал может иметь разную амплитуду. Расположенный на передней панели регулятор «В/дел», позволяет растягивать или уменьшать получаемую картинку по оси Y. Ручка «длительность» изменяет скорость движения луча по дисплею. Это частота развёртки.
К сведению. Луч постоянно перемещается слева на право, вертикальное отклонение ему задаёт импульс, приходящий на вход. В результате на дисплее получается синусоида или иные колебания.
С помощью частоты развёртки добиваются остановки картинки. Когда она близка или совпадает с частотой сигнала, то картинка замирает и становится статичной. Вот главный принцип работы прибора.
История
Ондограф Госпиталье
Электрический колебательный процесс изначально фиксировался вручную на бумаге. Первые попытки автоматизировать запись были предприняты Жюлем Франсуа Жубером в 1880 году, который предложил пошаговый полуавтоматический метод регистрации сигнала. Развитием метода Жубера стал полностью автоматический ондограф Госпиталье. В 1885 году русский физик Роберт Колли создал осциллометр, а в 1893 году французский физик Андре Блондель изобрел магнитоэлектрический осциллоскоп с бифилярным подвесом.
Подвижные регистрирующие части первых осциллографов обладали большой инерцией и не позволяли фиксировать быстротечные процессы. Этот недостаток был устранён в 1897 годуУильямом Дадделлом, который создал светолучевой осциллограф, использовав в качестве измерительного элемента небольшое лёгкое зеркальце. Запись производилась на светочувствительную пластину. Вершиной развития этого метода стали в середине XX века многоканальные ленточные осциллографы.
Практически одновременно с Дадделлом Карл Фердинанд Браун использовал для отображения сигнала изобретённый им кинескоп. В 1899 году устройство было доработано Йонатаном Зеннеком, добавившим горизонтальную развертку, что сделало его похожим на современные осциллографы. Кинескоп Брауна в 1930-е годы заменил кинескоп Зворыкина, что сделало устройства на его основе более надёжными.
В конце XX века на смену аналоговым устройствам пришли цифровые. Благодаря развитию электроники и появлению быстрых аналого-цифровых преобразователей, к 1990-м годам они заняли доминирующую позицию среди осциллографов.
Как подключить импортный осциллограф
Напряжение мерить нужно в двух точках, значит, вход осциллографа – это две клеммы
Обратите внимание на то, что функции у каждой из клемм разные:
- Первая подключается на вход усилителя, который отклоняет луч в вертикальной плоскости.
- Вторая клемма – это общий провод (земля, минус, корпус). Имеет электрическую связь непосредственно с корпусом прибора.
Отсюда вывод можно сделать о том, что при помощи осциллографа измеряется фазовое напряжение относительно земли. Причем необходимо знать, какой из входов — фаза. В приборах зарубежного производства применяются специальной конструкции щупы. В них общий провод сделан в виде зажима типа «крокодил». Наиболее разумное решение, так как именно этот провод чаще всего соединяется с металлическим корпусом устройства, на котором проходят измерения. А вот фаза выполняется в виде иглы. С ее помощью можно без труда ткнуть в любое место печатного монтажа, даже в одинокую ножку микропроцессора.
Области применения и методика измерения
Осциллографы используются во многих областях промышленности. Их применяют для диагностики блоков питания, преобразователей, при ремонте мобильных телефонов, на телевидении для настройки поступающего сигнала, при разработке электроаппаратуры и т. д
Рассматривая принципы работы осциллографа, важно изучить методики измерения. Всего их 4:
Измерение напряжения. Процедура осуществляется в режиме линейной развертки. Генератор подключается к измеряемому устройству. Обычно одна из точек подключения выступает в качестве «земли», но это правило не является обязательным. Значения напряжения измеряются от пика до пика. Как только напряжение получено, другие параметры можно определить с помощью простейших расчетов.
Измерение времени и частоты. Для этой процедуры применяется горизонтальная шкала устройства. Прибор замеряет длительность и период импульсов, а частота — обратная периоду величина.
Измерение продолжительности импульса и длительности нарастания фронта. Искаженные импульсы — одна из распространенных причин неправильной работы электрических схем. Для запуска этого алгоритма измерения необходимо точно настроить прибор
Особенно важно правильно использовать режимы удержания запуска и функцией растяжки по горизонтали (для просмотра мелких деталей коротких импульсов).
Измерение сдвига по фазе. Прибор анализирует разницу синхронизации между двумя одинаковыми сигналами
Один сигнал подается на систему вертикального отклонения устройства, а второй — на систему горизонтального отклонения устройства.
Не стоит забывать и о прочих измерительных технологиях, применяемых в современных типах оборудования. С их помощью можно настроить прибор для захвата быстротекущих процессов на производстве, тестирования электронных компонентов и т. д.
Устройство и общий принцип работы
Не рассматривая подробности устройства прибора, которые кроме разработчиков, в принципе, пользователям не нужны, можно обойтись описанием его элементов и их функционального предназначения.
Современные осциллографы — высокоточные измерительные приборы, позволяющие определить множество параметров сигнала
Основной элемент осциллографа — дисплей, отображающий импульсы. Экран разделен на прямоугольники, масштаб которых можно задать посредством специальных регуляторов. Отображающиеся на дисплее импульсы подлежат прочтению таким образом. Клетки, размещенные вертикально между нижней и верхней границами импульсов показывают в заданном масштабе напряжение измеренного сигнала. Клетки по горизонтали передают параметры времени. Зная период одного импульсного колебания, можно без проблем вычислить его частоту. Само же отображение сигнала на экране прибора получило название «осциллограмма».
Производится множество моделей осциллографов, от простых, использующихся в быту, до самых сложных. Простейшие устройства обладают одним каналом, с единственным сигнальным щупом заземления. Приборы более сложные имеют два канала, самые «продвинутые» осциллографы могут иметь до 6 каналов. Количество каналов свидетельствует о способности прибора выполнять анализ соответствующего числа сигналов, проводить их сравнение между собой.
При подключении щупа к какому либо источнику питания, линия обязательно покажет имеющееся напряжения, подскочив в соответствии с заданным масштабом на определенное количество клеток. Если щуп подключается к «+», то линия поднимается вверх, а если к «-», то на такое же число клеток вниз.
Классификация и виды
Различают два основных вида осциллографов:
- аналоговые — аппараты для измерения средних сигналов;
- цифровые — приборы преобразовывают получаемое значение измерений в «цифровой» формат для дальнейшей передачи информации.
По принципу действия существуют следующая классификация:
- Универсальные модели.
- Специальное оборудование.
Наиболее популярными являются универсальные устройства. Эти осциллографы используют для анализа различных видов сигналов:
- гармонических;
- одиночных импульсов;
- импульсных пачек.
Универсальные приборы предназначены для разнообразных электрических устройств. Они позволяют измерять сигналы в диапазоне от нескольких наносекунд. Погрешность измерений составляет 6-8%.
Универсальные осциллографы делятся на два основных вида:
- моноблочные — имеют общую специализацию измерений;
- со сменными блоками — подстраиваются под конкретную ситуацию и тип прибора.
Специальные устройства разрабатываются под определённый вид электрической техники. Так существуют осциллографы для радиосигнала, телевизионного вещания или цифровой техники.
Универсальные и специальные устройства делятся на:
- скоростные – применяются в быстродействующих приборах;
- запоминающие — аппараты, сохраняющие и воспроизводящие ранее сделанные показатели.
При выборе устройства следует внимательно изучить классификации и виды, чтобы приобрести прибор под конкретную ситуацию.
Как подключить импортный осциллограф
Нужно внимательно ознакомиться с руководством пользователя, подготовить рабочее место для прибора, качественно его заземлить.
Важно! Заземление гарантирует, что при работе на корпусе не будет опасного статического заряда, коснувшись которого рукой можно получить удар. Далее нужно определить точки для снятия сигнала, нулевую магистраль, посредством щупа произвести их коммутацию с аттенюатором (при неизвестных уровнях сигнала выставить максимальную амплитуду). Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры
Снять показания, замеры повторить несколько раз
Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры. Снять показания, замеры повторить несколько раз
Далее нужно определить точки для снятия сигнала, нулевую магистраль, посредством щупа произвести их коммутацию с аттенюатором (при неизвестных уровнях сигнала выставить максимальную амплитуду). Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры. Снять показания, замеры повторить несколько раз.
