Содержание
Технические характеристики
Первые версии (как можно было определить из различных datasheet на 78L05), были разработаны в 1970-х американской Fairchild Semiconductor. Их внешний вид напоминал обычный транзистор, так как у неё было три ножки и на этом сходство заканчивалось. Внутри небольшого корпуса размещалось чудо инженерной мысли, содержащее целый набор электронных компонентов.
Маркировка
В маркировке зашифрована минимальная информация об электрических параметрах. Цифры «78» указывают на положительную полярность, далее «L» — на небольшой ток (до 0,1 мА) и «05» — напряжение (до 5 В) в подключаемой нагрузке. В конце обозначения следуют символы, по которым определяют точность стабилизации, диапазон рабочих температур и тип корпуса.
В настоящее время производство полных копий 78L05 освоили многие компании. С таким обозначением её выпускает китайская Wing Shing Computer Components (WS). На мировом рынке в основном распространены модификации американских Texas Instruments, Fairchild (LM78L05) и STMicroelectronics (L78L05). В России наиболее часто встречаются версии от STM, их и рассмотрим в этой статье.
Цоколевка
Особый интерес представляет распиновка 78l05 в smd-исполнении (SO-8), так как он имеет 8 ножек. В тоже время классический вариант этой микросхемы в корпусе ТО-92 оснащен только тремя выводами, с назначением: input (вход), ground (земля), output (выход). При этом их количество не должно смущать, так как некоторые из них ни к чему не подключены или электрически соединены между собой внутри пластиковой упаковки. Чтобы разобраться с цоколевкой, лучше посмотреть на рисунок ниже, так как она у некоторых производителей не совпадает с общепринятой.
Как видно цоколевка 78l05 (ТО-92) от WS зеркальная, этим она отличается от стандартов STM и Texas Instruments. У многих китайских производителей она совпадает с WS, например у Changjiang Electronics Tech (cj 78l05). Стоит учитывать эту особенность, так как она может стать причиной неработоспособности схемы.
Максимальные параметры
В подавляющем большинстве схем L78L05 выполняет роль фиксированного регулятора напряжения на 5 В. При этом, для его устойчивой работы, на вход должно подаваться на 2-3 В большее (от 7 В), чем получаемое на выходе. Если предусмотреть хороший теплоотвод, то он способен выдерживать выходной ток до 100 мА. Приведем перечень максимальных параметров этой микросхемы.
- входное напряжение до 30 В;
- ток на выходе до 0.1 А;
- нагрев кристалла до +125ОС;
- температура хранения -65 … +150ОС;
- мощность рассеивания – ограничена внутренней защитой.
Электрические параметры
Номинальные электрические характеристики на L78L05 приводятся для типовой схемы тестирования. В столбце «Test conditions» указаны условия тестирования при нормальной температуре кристалла (TJ) до 25 ОС. Она должна находиться в допустимых пределах, в зависимости от модификации устройства. Ниже представлена сводная таблица электрических параметров, наиболее часто встречающихся микросхем серии L78L05.
Типовая схема тестирования содержит конденсаторы на 0,33 мкФ и 0,1 мкФ. При этом используется напряжение в VO=10 В. Если не указано иного, то ток на выходе IO составляет 40 мА.
Как видно из представленных данных, L78L05 немного отличаются между собой отдельными значениями. Есть некоторые особенности модификаций, которые стоит отметить. Например, если в обозначении присутствует символ «B», то устройство способно работать при низких температурах окружающей среды (от -40ОС). L78L05A, с дополнительной буквой «A» в конце маркировки, имеют повышенную точность стабилизации выходного напряжения ±4%. А у обычных «С» этот разброс в два раза больше и составляет ±8%.
Схема испытателя КРЕН
Составленная схема явно уступает верхней картинке, ну тут уж ничего не поделаешь, что можем. Конденсатор С1 устраняет генерацию при скачкообразном включении входного напряжения, С2 служит для защиты от переходных помеховых импульсов. Их ёмкость решил взять 100 мкФ. Вольтаж в соответствии с напряжением проверяемого стабилизатора. Ставить конденсаторы как можно ближе к корпусу интегрального стабилизатора. Диод VD1 1N4148 не позволит конденсатору на выходе стабилизатора разрядится через него после выключения (это чревато выходом стабилизатора из строя). U Вх. интегрального стабилизатора должно быть выше U Вых. минимум на 2,5 вольта. Нагрузку подбирать так же в соответствии с возможностями тестируемого стабилизатора.
На роль корпуса был выбран самодельный вариант оборудованный контактными штырями для соединения с мультиметром (минус в гнездо «сom», плюс в «V»). В качестве соединительного элемента выводов проверяемого компонента со схемой можно приспособить вот такой тройной штыревой контакт. В мою задачу входит проверка трёхвыводных интегральных стабилизаторов рассчитанных на напряжение не более 12 вольт поэтому в схему поставлю два конденсатора 100 мкф х 16 В. Диод согласно схемы.
В просверленные точно в соответствии с диаметром штыревых контактов отверстия их и вставляем, с внутренней стороны надеваем на каждый штырь по соответствующей (махонькой) металлической шайбочке, смочив активным флюсом и плотно прижав припаиваем каждую шайбу к соответствующему штырю не допуская соединения пар штырь – шайба между собой. Для этого шайбы нужно подточить, центральную с обеих сторон, крайние с одной. Отверстия по месту установки нужно именно просверлить, если проколоть шилом образуется внутренняя неровность краёв отверстия и ровно + плотно установить шайбу не выйдет. Штыри, для прочности, также обязательно должны находится на общем твёрдом основании из диэлектрика.
Контактные площадки образованные местом пайки штырей и шайб становятся местом установки компонентов схемы. Получается компактно, также выполняется рекомендация минимального расстояния конденсаторов от выводов проверяемого интегрального стабилизатора. С соединительными проводами всё просто, главное взять их соответствующего цвета (для «+» красный, для «-» чёрный) и никакой путаницы не будет.
Подумав, установил кнопку включения нажимного действия, поставлена в разрыв плюсового (красного) провода на входе питания. Всё таки это удобство из разряда необходимых. Тройной штыревой контакт понадобилось «доработать» — немного согнуть, тут так, либо один раз подогнать контакты под выводы компонентов, либо перед каждым соединением ножки стабилизаторов гнуть под контакты.
Пробник – приставка к мультиметру готов. Вставляю в соответствующие гнёзда мультиметра штыри пробника, предел измерения выставляю 20 вольт постоянного напряжения, провода подвода электрического тока подсоединяю к лабораторному блоку питания в соответствии с их расплюсовкой, устанавливаю для проверки стабилизатор (попался на 10 вольт), выставляю соответственно на БП напряжение 15 вольт и нажимаю кнопку включения на пробнике. Устройство сработало, на дисплее 9,91 В. Далее в течении минуты разобрался со всеми трёхвыводными стабилизаторами на напряжение до 12 вольт включительно. Несколько, из числа бережно хранимых, оказались негодными.
Отечественные аналоги
Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5. Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.
Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).
У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.
Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА. 16 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”
16 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”
А вот от Texas Instruments на 100мА серию pdf datasheet LM78L05, LM78L09, LM78L12, LM78L15, LM78L62, LM78L82.
Несмотря на непростую внутреннюю схему, встраивать такой стабилизатор в собственные схемы очень просто.
скажите нужен ли радиатор, если да то как его установить. Подскажите примерный номинал фильтрующих конденсаторов.
для 78L05 вх мин.-0.33мкф вых мин -0.1мкф
Скажите можно ли стабилизатор напряжения использовать, как стабилизатор тока, например для светодиода. Если можно то, как и применимо это к другим микросхемам.
Например можно использовать схему выше в качестве стабилизатора тока. Для этого между источником питания и входом последовательно включаем наши светодиоды, а выход соединяем с землей через нагрузочное сопротивление, которым можно отрегулировать ток. Из описанных автором подойдет любая микросхема, но чтобы уменьшить потери, на вывод Gnd мощных стабилизаторов лучше добавить отрицательное смещение.
Стамиллиамперники для установки на радиатор не предназначены, разве что планарный SOT-89, ему радиатором может служить увеличенная контактная площадка печатной платы, к которой он припаивается дополнительным земляным выводом. Причем, сама площадка с земляной шиной может быть и не связана электрически. Более мощные — имеют дополнительное «ухо» с отверстием, к нему можно крепить радиатор, как правило это просто пластинка алюминия. Номинал фильтрующих для 0,1 А достаточно по 100 мкФ, защиту от ВЧ можно и не ставить, но если надежность важнее, то 0,01-0,1 мкФ.
Радиатор — не нужен совершенно! Ни на планарный, ни на какой! Это же слаботочная деталь! Конечно — греется, конечно — страшно что сгорит) Если совсем страшно, то выход один — поменять на что-то более мощное, и там уже может и надо будет ставить радиатор) А конденсаторы я ставлю 220мкФ.
Кто нибудь знает есть ли у этих микросхем защита от КЗ в нагрузке. В моей практике если Uвх отличается от Uвых больше чем на 5в, то вероятность выхода из строя через 3-5 лет довольно высокая, и греется она при этом.
Есть встроенная защита от КЗ путем ограничения тока, ещё есть защита от перегрева, а вот от переполюсовки входного напряжения нету.
Нужна зарядка в машину 2А, какая микросхема нужна?
В мвшину нужен драйвер, а не обычный стабилизатор на крен
Подскажите за макировку LS7805, буква S — что означает?
При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.
Подскажите как проверить его на исправность?
Купил автомобильную зарядку за 100р для телефона. Снаружи бирка 1000мА, а внутри этот стабилизатор
Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.
В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:
- 7805 — стабилизация на 5 В;
- 7812 — стабилизация на 12 В;
- 7815 — стабилизация на 15 В и т.д.
Серия 79 предназначена для отрицательного выходного напряжения.
Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.
Виды стабилизаторов напряжения
Различают всего 2 основных типа стабилизаторов напряжения:
- линейные
- импульсные
Линейные стабилизаторы напряжения
Например, микросхемы КРЕН
или , LM1117
, LM350
.
Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.
Советский стабилизатор КР142ЕН5А. Аналог LM7805.
Стабилизатор LM7805
Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.
Импульсные стабилизаторы напряжения
Импульсные стабилизаторы
— лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.
Один из вариантов исполнения импульсного стабилизатора.
Импульсные стабилизаторы
бывают трех видов: понижающие, повышающие и всеядные. Наиболее интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, которое нам нужно. Всеядному импульснику все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим повышения или понижения напряжения и держит заданное на выходе. Если в характеристиках заявлено, что стабилизатору на вход можно подать от 1 до 15 вольт и на выходе будет стабильно 5, то так оно и будет. Кроме того, нагрев импульсных стабилизаторов
настолько незначителен, что в большинстве случаев им можно пренебречь. Если ваша схема будет питаться от батареек или размещаться в закрытом корпусе, где сильный нагрев линейного стабилизатора недопустим — ставьте импульсный. Я использую настраиваемые импульсные стабилизаторы напряжения за копейки, которые заказываю с Aliexpress. Купить можно .
Хорошо. А что со стабилизатором тока?
Не открою Америку, если скажу, что стабилизатор тока
стабилизирует ток.
Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.
Примерно так выглядит стабилизатор тока. Красным кружком обведена та самая схема, которая и является стабилизатором. Всё остальное на плате — обвязка.
Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.
78l05 схема включения
78l05 схема включения — это самый популярный пяти вольтовый стабилизатор напряжения, аналог маломощной микросхемы 7805. В данной статье публикуется описание, параметры и сама схема включения прибора 78L05. В сущности чуть ли не каждая фирма в мире, которая создает интегральные микросхемы, выпустила свой аналоговый элемент этого чипа. Определение производителя данного электронного элемента читается по первым двум буквам, например: LM78L05 (TAIWAN SEMICONDUCTOR), TS78L05 (TAEJIN Technology HTC Korea).
Естественно, чтобы знать точные параметры электронного прибора, для этого конечно нужно воспользоваться официальным даташитом. Хотя и в официальной спецификации 78l05 схема включения есть некоторые нюансы, в частности это представленный эскиз расположения выводов, который не достаточно графически ясно выполнен. А когда приходится делать какой-либо ремонт или производить наладку устройства, то приходится смотреть одновременно на два изображения.
То-есть определять название и порядковый номер вывода и дополнительно смотреть где расположен вывод на самом корпусе. Несмотря на то, что на этом чипе вывод под номером 1 является выходной шиной, а последний вывод входным, на практике несколько раз дезориентировало меня. В итоге я неправильно делал разводку печатной платы. Чтобы впредь не повторить таких курьезов, я нанес обозначения выводов непосредственно на эскизы корпусов: ТО-92, SOT-89, SO-8.
78L05 схема включения
Представленная здесь микросхема наверное самая простая по своей конструкции, в составе которой находятся всего-навсего сам стабилизатор и пара конденсаторов. Для обеспечения корректной работы прибора, а также чтобы избежать возможности генерирования пульсирующих напряжений, на входном и выходном трактах нужно подключить конденсаторы. Номинальные значения подключаемых емкостей должны быть не менее 0,33 мкФ и 0,1 мкФ соответственно.
При использовании для питания стабилизатора выпрямленного напряжения с частотой 50Гц, то тогда емкость по входу необходимо увеличить. Лучше установить электролитический конденсатор, который имеет большее последовательное сопротивление. В этом варианте нужно электролит зашунтировать керамическим конденсатором.
Характеристики параметров стабилизатора напряжения 78L05
- Напряжение на выходе +5v.
- Ток на выходе 0,1 А.
- Оптимальное выходное напряжение от +7v до + 20v.
- Оптимальный диапазон температур от 0 до 130 °C.
Если есть необходимость в получении отрицательного стабилизированного напряжения -5v, то тогда нужно воспользоваться микросхемой 79L05. Ориентироваться в обозначениях очень просто — вторая цифра в коде означает, что этот прибор выполняет стабилизацию положительного напряжения, а цифра 9 — отрицательного напряжения. Буква L в коде, показывает номинальный ток 0,1 А, имеются модели с букой «m» — это ток 0,5 А, а если вообще без буквы, то этот прибор рассчитан на ток в 1 А. Последние две цифры в кодовом обозначении показывают номинальное выходное напряжение от 5 до 24v.
Аналоги отечественный производителей
На внутреннем рынке также представлен широкий выбор отечественных аналогов этого стабилизатора напряжений — КР1157ЕНхх, КР1181ЕНхх. В частности микросхему 78L05 можно заменять аналогами КР1157ЕН5 и КР1181ЕН5. Кренки серии КР1181 имеют корпус TO-92, а КР1157ЕН5 выполнены в более массивном корпусе с допустимым током 0,25 А, который можно устанавливать на теплоотвод.
Корпус TO-92 — обозначение функций контактов по их номерам
Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.
Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.
Схема подключения L7805CV
Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ
Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех
По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.
Выходной ток источника тока на L78
Небольшой неприятностью представляется ток покоя Id, который складывается с выходным током. Величина тока покоя указывается в даташите. Для большинства стабилизаторов Id = 8мА. Эта цифра показывает наименьшее значение выходного тока. Т.е. Получить источник тока с величиной тока менее 8 млА не выйдет.
В идеале из стабилизатора можно выжать токи от 8 мА до 1 А. Однако при токах больше 200-300 мА крайне желателен радиатор. Гнать токи более 700-800 мА в принципе не желательно. Указанный в даташите 1А — это пиковое значение, в реальности стабилизатор скорее всего перегреется. На основании сказанного можно заключить, что диапазон выходных токов составляет 10-700 мА.

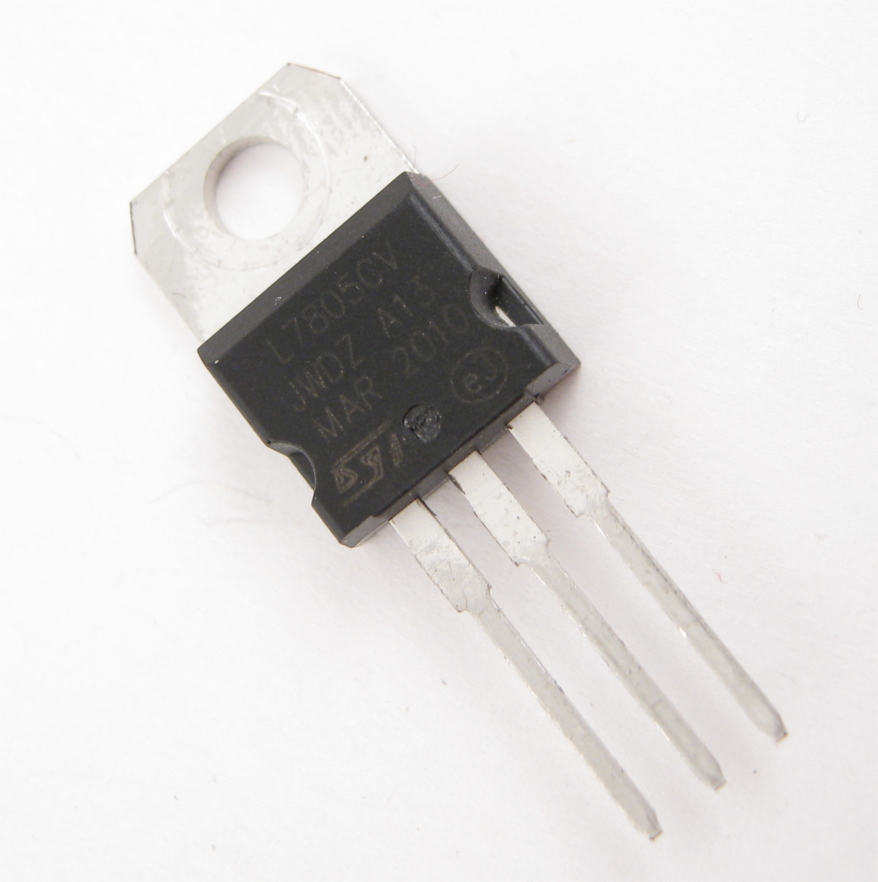

L7805-CV линейный стабилизатор постоянного напряжения
L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.
На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.
Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.
Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:
Стабилизатор напряжения 5v! На микросхеме L7805CV
https://youtube.com/watch?v=6KEiRumE1oo
Одно из важных условий — высокое качество компонентов
На самом деле при покупке комплектующих изготовитель играет значительную роль
Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет. Лично меня устраивает продукция компании «STMicroelectronics», производителя микроэлектронных компонентов
Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.
Практически мне много раз попадались микросхемы L7805 выдававшие выходное напряжение в пределах 4,6v, вместо 5v, а другие из этой же серии давали наоборот больше — 5,3v. К тому же, такие образцы частенько могут создавать приличный фон и повышенное потребление мощности.
Схема источника тока выполненная на микросхемах из серии L78xx
Значение выходного тока обусловлено постоянным резистором R*, включенным параллельно с конденсатором 0,1uF, именно это сопротивление в свою очередь создает нагрузку для L7805. Причем, стабилизатор не имеет заземления. На «землю» идет только один вывод сопротивления нагрузки Rн. Принцип действия такой схемы включения обязывает L7805-CV выдавать в нагрузку определенную величину тока, посредством регулирования выходного напряжения.
Величина тока на выходе источника L78хх
Неприятный момент, который можно наблюдать в схеме, это суммирование тока покоя Id с током на выходе. Параметры тока покоя обозначены в документации на микросхему. В основном такие стабилизаторы имеют постоянную величину тока покоя, составляющую 8мА. Это значение является наименьшим током выходной цепи чипа. Следовательно, при попытке создать источник тока, у которого значение будет меньше, чем 8мА, никак не получится.
Здесь можно скачать документацию на микросхему L78xx L78_DataSheet.pdf
В лучшем случае от L7805 можно получить выходные токи в пределах от 8мА до 1А. Впрочем, при работе на токах превышающие значение 750-850 мА, категорически рекомендуем устанавливать микросхему на радиатор. Но и работать на таких токах все же не оправдано. Обозначенный в документации ток в 1А — это его максимальное значение. В фактических условиях чип наверняка выйдет из строя из-за перегрева. Поэтому, оптимальный выходной рабочий ток должен находится в пределах от 20 мА до 750 мА.
Оптимальное сопротивление нагрузки
Одновременно с этим нужно принять во внимание значение сопротивления нагрузки. Здесь все просто, то есть используя закон Ома можно все высчитать
Например:
Исходя их таких несложных расчетов мы выяснили, какое должно быть напряжение на нагрузке с сопротивлением 100 Ом, чтобы создать выходной ток 100 мА. Согласно эти расчетам получается, что оптимальным вариантом будет использовать микросхему 7812 либо 7815, рассчитанную на 12v и 15v в соответствии, с целью иметь запас.
Заключение
Естественно, в такой схеме источника тока присутствуют ограничительные моменты. Хотя она может быть полезна для большого количества решений, в которых высокая точность не играет особой роли. Отсутствие какой либо сложности в схеме, дает возможность изготовить источник тока практически в любых условиях, тем более комплектующие для нее приобрести не составит труда.
Проверка мультиметром
Перед применением 78L05 лучше проверить мультиметром, прозвонив на наличие короткого замыкания между контактами. Если КЗ нет, то можно проверять дальше. На вход, нужно подать напряжение не менее 7 В или больше, но в пределах максимально допустимого. Для этого можно использовать обычную крону на 9 В. К выходу желательно подцепить нагрузку, например резистор 1 кОм.
При подаче питания необходимо соблюдать полярность. Минус следует соединить с общим выводом (Gnd), а плюс с входом (VIN). Выходное напряжение снимается с Gnd и VOUT. Оно должно составлять 5 В (±8%), в зависимости от модификации микросхемы.
Как сделать блок питания на 5, 9,12 Вольт
Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:
Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.
Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.
Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.
Качество компонентов
В реальности производитель очень важен. Всегда старайтесь покупать стабилизаторы, да и любые детали от крупных производителей и у проверенных поставщиков. Я лично предпочитаю STMicroelectronics. Их отличает эмблема ST в углу.
Ноунейм стабилизаторы или производства дедушки чаньханьбздюня очень часто имеют значительный разброс значений выходного напряжения от изделия к изделию. На практике встречалось, что стабилизатор 7805, который должен давать 5 вольт выдавал 4.63, либо же некоторые образцы давали до 5.2 вольта.
Ладно бы это, напряжение то он держит постоянным, но проблема еще и в том, что в несколько раз сильнее выбросы, фон и больше потребление самого стабилизатора. Думаю вы поняли.
https://www.youtube.com/watch?v=ERiJ56brWoY
Характеристики стабилизаторов
Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:
Output voltage – выходное напряжение
Input voltage – входное напряжение
Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.
Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.
Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.
Характеристики стабилизатора L7805CV, его аналоги
Основные параметры
стабилизатора L7805CV:
- Входное напряжение — от 7 до 25 В;
- Рассеиваемая мощность — 15 Вт;
- Выходное напряжение — 4,75…5,25 В;
- Выходной ток — до 1,5 А.
Характеристика микросхемы
приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.
Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В, вообще, приведет к отсутствию напряжения на выходе стабилизатора.
Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств
, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.
Рис.1
Недавно нашел в закромах интересный стабилизатор напряжения 7805UC (аналог UA7805) в корпусе TO-220 рис.1, который когда-то использовался в игровой приставке. Нарыл в Интернете даташит на сей девайс: регулятор обеспечивает стабильное выходное напряжение в пределах 4.8 до 5.2В и ток 1.5А при входном напряжении от 7 до 25В; рабочие температуры от 0 до 125 о С; выходное сопротивление 0.017 Ом. 7805UC может обеспечить пиковые нагрузки по току 2.2А.
В регуляторе реализована возможность управления переменным напряжением (положительное импульсное напряжение) в пределах от 10Гц до 100кГц с малым коэффициентом шумов — 40 мкВ.
Стабилизатор имеет внутренний ограничитель тока при коротком замыкании, а также защиту при тепловой перегрузке. Я думаю это позволит создать хороший лабораторный блок питания (БП), либо стабилизированный блок на напряжение 5В для устройств используемые в условиях в неприемлемых для большинства БП. Особенно если напряжение в сети любит скакать от 150 до 250В. В таких условиях не все БП смогут выдавать рассчитанное напряжение, когда входное напряжение с понижающего трансформатора может плавать от 7 до 20В.
Рис.2
На рис.2 приведена внутренняя архитектура микросхемы. Богатая начинка позволяет обходится скромной обвязкой — это экономит деньги, время и размеры при сборке.
рис.3
типовая схема с фиксированным напряжением и рис.4
регулируемая схема
Типовая схема подключения отображена на рис.3. Регулируемый вариант на рис.4
Рис.5
Блок питание на основе 7805UC рис.5. Необходим понижающий трансформатор ТР1 на 7..25В с выходным током 1-1.5А. Высоковольтный выключатель (1А) и предохранитель 0.5А. Для диодного моста рекомендую использовать 4 диода КД226А, каждый рассчитан на 2А, отказоустойчивые. Конденсаторы С1 и С2 электролитные для напряжения 15В. С1 100мкФх15В первичный фильтр — компенсирует импульсные скачки напряжения от трансформатора. Стабилизатор может сильно греться и необходимо установить радиатор, который будет рассеивать лишнее тепло (чем больше, тем лучше).
Стабилизатор напряжения 5 вольт
Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.
Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.
После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.
Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.
Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.
Стабилизатор 5V! На микросхеме L7805CV.
