2 альтернативных взгляда на инвертор и что это такое

Свойства инверторов [ править | править код ]

  • Инверторы напряжения позволяют устранить или по крайней мере ослабить зависимость работы информационных систем от качества сетей переменного тока. Например, в персональных компьютерах при внезапном отказе сети с помощью резервной аккумуляторной батареи и инвертора, образующих источник бесперебойного питания (ИБП), можно обеспечить работу компьютеров для корректного завершения решаемых задач. В более сложных ответственных системах инверторные устройства могут работать в длительном контролируемом режиме параллельно с сетью или независимо от неё.
  • Кроме «самостоятельных» приложений, где инвертор выступает в качестве источника питания потребителей переменного тока, широкое развитие получили технологии преобразования энергии, где инвертор является промежуточным звеном в цепочке преобразователей. Принципиальной особенностью инверторов напряжения для таких приложений является высокая частота преобразования (десятки-сотни килогерц). Для эффективного преобразования энергии на высокой частоте требуется более совершенная элементная база (полупроводниковые ключи, магнитные материалы, специализированные контроллеры).
  • Как и любое другое силовое устройство, инвертор должен иметь высокий КПД, обладать высокой надежностью и иметь приемлемые массо-габаритные характеристики. Кроме того, он должен иметь допустимый уровень высших гармонических составляющих в кривой выходного напряжения (допустимое значение коэффициентов гармоник) и не создавать при работе недопустимый для других потребителей уровень пульсации на зажимах источника энергии.
  • В системах чистого измеренияGr > Работа инвертора

Работа инвертора напряжения основана на переключении источника постоянного напряжения с целью периодического изменения полярности напряжения на зажимах нагрузки. Частота переключения задается сигналами управления, формируемыми управляющей схемой (контроллером). Контроллер также может решать дополнительные задачи:

  • регулирование напряжения;
  • синхронизация частоты переключения ключей;
  • защитой их от перегрузок и др.

По принципу действия инверторы делятся на:

автономные;

  • инверторы напряжения (АИН), пример — инверторы большинства ИБП;
  • инверторы тока (АИТ), пример — советский аэродромный преобразователь АПЧС-63У1 ;
  • резонансные инверторы (АИР);

зависимые (инверторы, ведомые сетью), пример — силовой преобразователь электровозов ВЛ85, ЭП1 и др.

Принцип работы устройства

Представьте, что вы аккумулятор постоянного тока, и кто-то хлопает вас по плечу и просит вас вместо этого произвести переменный. Как бы вы это сделали? Если весь ток, который вы производите, вытекает в одном направлении, как насчет добавления простого переключателя на ваш выход? Включение и выключение вашего тока может очень быстро обеспечить импульсы DС, которые могли бы выполнять как минимум половину работы. Чтобы сделать правильный AC, вам понадобится переключатель, который позволит полностью отменить ток и сделать это примерно 50−60 раз в секунду. Визуализируйте себя как человеческую батарею, которая меняет контакты туда и обратно более 3000 раз в минуту.

По сути, старомодный механический инвертор сводится к коммутационному блоку, подключенному к трансформатору. А так как электромагнитные устройства, которые меняют низковольтный переменный на высоковольтный ток или наоборот, используя две катушки провода (называемые первичной и вторичной) ранами вокруг общего железного ядра.

https://youtube.com/watch?v=xX-52ch3ICo

В механическом инверторе либо электродвигатель, либо какой-либо другой механизм автоматического переключения переворачивает входящий ток вперед и назад в основном просто путем изменения контактов и генерирует переменный во вторичном режиме. Коммутационное устройство работает так же, как в электрическом дверном звонке. Когда питание подключено, оно намагничивает переключатель, вытягивает его и очень быстро отключает. Пружина снова вернет переключатель, включив его, и потом будет повторять процесс снова и снова.

Частота переключения задается сигналами управления, формируемыми управляющей схемой (контроллером). Контроллер также может решать дополнительные задачи:

  • Регулирование напряжения.
  • Синхронизация частоты переключения ключей.
  • Защитой их от перегрузок.

https://youtube.com/watch?v=k28JngGZIII

Простой инвертор 12-220 до 400 ватт, схема

Сегодня покажу процесс постройки компактного преобразователи напряжением 12 на 220 вольт со стабилизацией выходного напряжения. Сразу скажу, что этот преобразователи выдаёт на выходе постоянное напряжение к нему можно подключать всё кроме устройств содержащих в своем составе сетевые железные трансформаторы или двигатель переменного тока.

Наш преобразователь может обеспечить выходную мощность в 120 ватт, хотя при желании с некоторыми изменениями можно получить и до 400 ватт об этом расскажу походу.

Из недостатков; отсутствует защита от коротких замыканий, поэтому по входу и по выходу стоит добавить предохранителей. Возможно в дальнейшем доработаю схему и присобачу сюда электронную защиту.

Теперь о конструкции;

Это повышающий двухтактный DС-DС преобразователь, основой служит шим контроллер SG3525, в отличие от старой доброй TL494 эта микросхема имеет мощный выход и способна управлять полевыми транзисторами с большой ёмкостью затвора без дополнительного драйвера.

Выходы микросхемы нагружены затворами полевых ключей, ключи в свою очередь управляют импульсным трансформатором, обратная связь то напряжение организовано на паре стабилитронов и оптроне, стабилитроны задают нужное значение выходного напряжения,

Оптопара — любая в моём случае выдрана из компьютерного блока питания, на корпусе подобных оптронов имеется ключ в виде точки, он также нарисован на печатной плате чтобы начинающие не перепутали подключения.

Полевые транзисторы в этом образце стоять IFRZ44, хотя можно и более мощные. Ключи устанавливаются на общий радиатор, притом их нужно изолировать от радиатора с помощью слюдяных прокладок.

Так же имеется индикаторный светодиод и функция защиты от обратной полярности, организована эта функция на базе обыкновенного диода, который попросту запирается в случае если вы перепутайте полярность питания.

Трансформатор… — его намоточные данные;

В этом варианте использован сердечник от компьютерного блока питания с реальной габаритной мощностью не более 130 ватт.

Первичная обмотка намотана жгутом из 4 проводов по 0.6 миллиметров, в каждом плече пять веков.

Поверх поставил изоляцию из термостойкого скотча.Вторичная обмотка намотана проводом 0,5 миллиметров содержит 105 витков, через каждые 30 витков также поставил изоляцию.

В выходной части использован двухполупериодный выпрямитель на базе импульсных диодов FR107, подойдут любые импульсные или быстродействующие диоды с током не менее 1 Ампера и с обратным напряжением не менее 400 вольт.

Правильно собранный инвертор почти что не нуждаются в настройке, перед сборкой нужно проверить все компоненты на работоспособность.

До пайки трансформатора стоит проверить наличие импульсов на затворах полевых ключей, лишь после этого подключается импульсный трансформатор.

Ток холостого хода всего в 50-60 ма, это очень хорошо даже для такого маленького инвертора. Всё это благодаря обратной связи и шин управления.

Минимальное напряжение питания 8-9 вольт, следовательно такой инвертор может сильно разрядить ваш АКБ, поэтому советую отслеживать напряжение на последнем или дополнить схему простой функцией защиты от пониженного напряжения.

Для увеличения выходной мощности полевики нужно заменить на более мощные, скажем на IRF3205, добавить вторую пару, заменить силовой трансформатор, также выходной выпрямитель, электролитический конденсатор и естественно предохранитель. В итоге схема будет выглядеть следующим образом.

С таким раскладом инвертор может развивать мощность в 300-400 Ватт.

Плата в формате lay. скачать…

Предназначение автомобильных инверторов

Чтобы устройство преобразования тока работало надежно и безопасно, в инверторе обязательно должна присутствовать система защиты от возможного перегревания и перегрузок. Для подключения инвертора к автомобилю используют специальные зажимные фиксаторы типа «крокодил» или клеммы. Инверторы позволяют решить задачу по преобразованию напряжения, чтобы можно было запитать от них различные устройства.

Как можно подключить автомобильный преобразователь? Сложного тут ничего нет. Используя «крокодилы» или клеммы, вы сможете присоединить устройство прямо к аккумулятору. В случае маломощной модели можно использовать гнездо прикуривателя. Этот вариант будет оптимальным для подключения ноутбука или других электронных гаджетов внутри машины.

Зачем нужен автомобильный инвертор?

https://youtube.com/watch?v=PqEpae4Cq9g

Определяемся с характеристиками

Как и любое техническое оборудование, сварочные инверторы обладают рядом технических параметров, которые определяют их возможности.

https://youtube.com/watch?v=VhHmrKZOvRE

Напряжение холостого хода

После преобразования тока, подаваемого из электрической сети в 220 В, на выходе из аппарата получается ток с напряжением в 50 – 90 В и рабочей частотой в 20 – 50 кГц. Для розжига дуги необходимо использовать максимальное напряжение, но оно создает угрозу безопасности сварщика и окружающих людей. Поэтому после окончания работы, напряжение падает до безопасного уровня.

Режим работы на максимальном токе

Важный показатель работы любого сварочного аппарата это показатель длительности работы. Его могут называть ПН или ПВ. Этот показатель говорит о том, какое количество времени будет работать аппарат при десятиминутном сварочном цикле, до отключения.

https://youtube.com/watch?v=D3IIJQIkMlk

Другими словами, если ПВ составляет 50% — это значит что время эффективной работы, составит 5 минут, если показатель составляет 70%, то время составит 7 минут. Этот показатель должен быть отражен в технической документации, входящей в состав поставки сварочного аппарата.

Высоковольтный преобразователь напряжения

Такое электронное устройство, которое предназначено для получения переменного или постоянного высокого напряжения (до нескольких тысяч вольт). Например, такие устройства применяются для получения высоковольтной энергии на кинескопы телевизоров, а также для лабораторных исследований и проверки электрооборудования напряжением, повышенным в несколько раз. Кабеля или же силовые цепи масляных выключателей, рассчитанных на напряжение 6 кВ, испытывают напряжением 30 кВ и выше, правда, такая величина напряжения не обладает высокой мощностью, и при пробое сразу же отключается. Эти преобразователи довольно компактны ведь их приходится переносить персоналу от одной подстанции к другой, чаще всего вручную. Нужно заметить, что все лабораторные блоки питания и преобразователи обладаю почти эталонным, точным напряжением.

Более простые высоковольтные преобразователи применяются для запуска люминесцентных ламп. Сильно повысить импульс до нужного можно за счёт стартера и дросселя, которые могут иметь электронную или же электромеханическую основу.

Промышленные установки, выполняющие преобразование более низкого напряжения в высокое, имеют множество защит и выполняются на повышающих трансформаторах (ПТН). Вот одна из таких схем дающая на выходе от 8 до 16 тысяч Вольт, при этом для его работы необходимо всего около 50 В.

Из-за того, что в обмотках трансформаторов вырабатывается и протекает довольно высокое напряжение, то и к изоляции этих обмоток, а также к её качеству предъявляются высокие требования. Для того чтобы устранить возможность появления коронирующих разрядов, детали высоковольтного выпрямителя должны быть припаяны к плате аккуратно, без заусенцев и острых углов, после чего залиты с обеих сторон эпоксидной смолой или слоем парафина толщиной 2…3 мм, обеспечивающим изоляцию друг от друга. Иногда данные электронные системы и устройства называют повышающий преобразователь напряжения.

Следующая схема представляет собой линейный резонансный преобразователь напряжения, который работает в режиме повышения. Он основан на разделении функций повышения U и его чёткой стабилизации в абсолютно разных каскадах.

При этом некоторые инверторные блоки можно заставить работать с минимальными потерями на силовых ключах, а также на выпрямленном мосте, где появляется высоковольтное напряжение.

Что такое гибридный инвертор, принцип действия

Начнем с теоретической части и разберемся с особенностями оборудования.

Гибридный инвертор — устройство, позволяющее параллельно использовать напряжение от источников постоянного (DC) и переменного (AC) тока. Приоритет отдается какому-то одному источнику, а второй находится «на подхвате» и подключается в случае потери напряжения.

Основная функция — преобразование постоянного тока в переменный с дальнейшим подключением к электрической сети дома для бесперебойного электроснабжения.

В качестве источника DC может выступать солнечная батарея, небольшая гидроэлектростанция, ветряная мельница и т. д.

Принцип действия гибридного оборудования зависит от времени суток:

  1. День. В этот период энергия солнца попадает на фотоэлемент, преобразуется в электричество и подается к инвертору для преобразования. На выходе получается напряжение, максимально подходящее для бытовой сети. После этого устройство питает электрическую сеть дома, заряжает АКБ, а при чрезмерном заряде сбрасывает «лишнее» в общую сеть по «зеленому» тарифу.
  2. Вечер, ночь. С учетом выбранного режима гибридный инвертор подает напряжение на дом от АКБ или от бытовой сети.

Благодаря переключению режимов, обеспечивается круглосуточная подача электричества в бытовую сеть без сбоев (даже при потере одного из источников питания).

В зависимости от применяемой модели гибридный инвертор может иметь следующие возможности:

  • «подмешивание» энергии от АКБ;
  • добавление мощностей оборудования и электросети;
  • регулировка частоты тока на выходе;
  • подключение сетевых фотоэлектрических инверторов;
  • автоматическое переключение цепи питания потребителей и т. д.

Что будет на выходе?

Преобразователи напряжения ради уменьшения массогабаритов устройства за редкими исключениями (см. далее) работают на повышенных частотах от сотен Гц до единиц и десятков кГц. Ток такой частоты не примет никакой потребитель, а потери его энергии в обычной проводке будут огромны. Поэтому инверторы 12-200 строятся под выходное напряжение след. видов:

  • Постоянное выпрямленное 220 В (220V AC). Пригодны для питания телефонных зарядок, большинства источников питания (ИП) планшетов, ламп накаливания, люминесцентных экономок и светодиодных. На мощность от 150-250 Вт отлично подойдут для ручного электроинструмента: потребляемая им мощность на постоянном токе немного снижается, а крутящий момент возрастает. Непригодны для импульсных блоков питания (ИБП) телевизоров, компьютеров, ноутбуков, микроволновок и т.п. мощностью более 40-50 Вт: в таких обязательно есть т. наз. пусковой узел, для нормальной работы которого сетевое напряжение должно периодически проходить через ноль. Непригодны и опасны для приборов с силовыми трансформаторами на железе и электромоторами переменного тока: стационарного электроинструмента, холодильников, кондиционеров, большей части Hi-Fi аудио, кухонных комбайнов, некоторых пылесосов, кофеварок, кофемолок и микроволновок (для последних – из-за наличия мотора вращения стола).
  • Модифицированное синусоидальное (см. далее) – пригодны для любых потребителей, кроме Hi-Fi аудио с ИБП, прочих устройств с ИБП от 40-50 Вт (см. выше) и, часто локальных охранных систем, домашних метеостанций и т.п. с чувствительными аналоговыми датчиками.
  • Чистое синусоидальное – пригодны без ограничений, кроме как по мощности, для любых потребителей электроэнергии.

Синус или псевдосинус?

С целью повышения экономичности преобразование напряжения осуществляется не только на повышенных частотах, но и разнополярными импульсами. Однако запитывать очень многие приборы-потребители последовательностью разнополярных прямоугольных импульсов (т. наз. меандром) нельзя: большие выбросы на фронтах меандра при хоть чуть-чуть реактивной нагрузке приведут к большим потерям энергии и могут вызвать неисправность потребителя. Однако проектировать преобразователь на синусодальный ток тоже нельзя – КПД не превысит прим. 0,6.

Преобразование постоянного напряжения в модифицированную и чистую синусоиду

Тихая, но существенная в данной отрасли революция произошла, когда специально для инверторов напряжения были разработаны микросхемы, формирующие т. наз. модифицированную синусоиду (слева на рис.), хотя правильнее было бы назвать ее псевдо-, мета-, квази- и т.п. синусоидой. Форма тока модифицированной синусоиды ступенчатая, а фронты импульсов затянуты (фронтов меандра на экране электронно-лучевого осциллографа часто вообще не видно). Благодаря этому потребители с трансформаторами на железе или заметной реактивностью (асинхронными электромоторами) «понимают» псевдосинусоиду «как настоящую» и работают как ни в чем не бывало; Hi-Fi аудио с сетевым трансформатором на железе запитывать модифицированной синусоидой можно. Кроме того, модифицированную синусоиду возможно достаточно простыми способами сгладить до «почти настоящей», отличия которой от чистой на осциллографе на глаз еле заметны; преобразователи типа «Чистый синус» стоят ненамного дороже обычных, справа на рис.

Однако приборы с капризными аналоговыми узлами и ИБП запускать от модифицированной синусоиды нежелательно. Последние – крайне нежелательно. Дело в том, что средняя площадка модифицированной синусоиды не чистый ноль напряжения. Узел запуска ИБП от модифицированной синусоиды срабатывает нечетко и весь ИБП может не выйти из режима запуска в рабочий. Пользователь это видит сначала как безобразные глюки, а потом из девайса идет дым, как в анекдоте. Поэтому приборы в ИБП нужно запитывать от инверторов типа Чистый Синус.

Принципы классификация

Источники питания сварочной дуги классифицируются по многим градациям. В их числе:

  • по предназначению — для ручной сварки, сварки под флюсом или в среде защитного газа (например, аргонодуговой);
  • по числу сварочных постов, которые можно подключить единовременно;
  • по способности передвигаться — мобильные и стационарные;
  • по способу производства энергии — преобразователи или производители;
  • по роду выходного тока;
  • по ВАХ (вольт-амперная характеритика).

Основными параметрами сварочного аппарата для сварщика являются назначение данного конкретного агрегата и сварочный ток, который он выдает. Во многих случаях ключевым требованиям является подбор нужной вольт-амперной характеристики (ВАХ).

Так, например, для сварки в среде защитных газов требуются устройства с жесткой характеристикой, варящие постоянным током. Для ручной и полуавтоматической сварки под флюсом применяются аппараты переменного и постоянного тока с падающей характеристикой.

https://youtube.com/watch?v=eXqFbZSTr6s

Некоторые современные источники питания сварочной дуги универсальны: имеют много режимов работы, в том числе позволяют менять род сварочного тока и изменять его ВАХ.

Распространенные схемы

Чтобы преобразовать напряжение одного уровня в другое, используют импульсные преобразователи с установленными индуктивными накопителями энергии. Исходя из этого, различают три типа схем преобразования:

Во всех перечисленных схемах используются электрические компоненты:

  1. Основной коммутирующий компонент.
  2. Источник питания.
  3. Конденсатор фильтра, который подключают параллельно сопротивлению нагрузки.
  4. Индуктивный накопитель энергии (дроссель, катушка индуктивности).
  5. Диод для блокировки.

Комбинирование данных элементов в определенной последовательности позволяет построить любую из вышеперечисленных схем.

Простой импульсный преобразователь

Самый элементарный преобразователь можно собрать из ненужных деталей от старого системного блока компьютера. Существенный недостаток данной схемы — выходное напряжение 220В далеко от идеала по своей форме синусоиды, имеет частоту, превышающую стандартные 50 Гц. Не рекомендуется подключать к такому аппарату чувствительную электронику.

В данной схеме применено интересное техническое решение. Для подключения к преобразователю техники с импульсными блоками питания (например, ноутбук) используют выпрямители со сглаживающими конденсаторами на выходе из устройства. Единственный минус — адаптер будет работать только в случае совпадения полярности выходного напряжения розетки с напряжением выпрямителя, встроенного в адаптер.

Для простых потребителей энергии подключение можно осуществить напрямую к выходу трансформатора TR1. Рассмотрим основные компоненты данной схемы:

  • Резистор R1 и конденсатор C2 — задают частоту работы преобразователя.
  • ШИМ-контролер TL494. Основа всей схемы.
  • Силовые полевые транзисторы Q1 и Q2 — используются для большей эффективности. Размещаются на алюминиевых радиаторах.
  • Транзисторы IRFZ44 можно заменить близким по характеристикам IRFZ46 или IRFZ48.
  • Диоды D1 и D2 также можно заменить на FR107, FR207.

Если в схеме предполагается использование одного общего радиатора, необходимо установить транзисторы через изоляционные прокладки. По схеме, выходной дроссель наматывают на ферритовое кольцо от дросселя, которое также извлекают из блока питания компьютера. Первичную обмотку изготавливают из провода 0,6 мм. Она должна иметь 10 витков с отводом от середины. Поверх нее наматывают вторичную обмотку, состоящую из 80 витков. Выходной трансформатор можно также изъять из ненужного ИБП.

Устройство

Автономный инвертор с функциональной точки зрения представляет собой источник бесперебойного электропитания, дополненный многовходовым силовым коммутатором, формирователем выходного напряжения и снабженный блоком управления.

Алгоритм функционирования блока управления в ряде случаев может меняться в достаточно широких пределах.

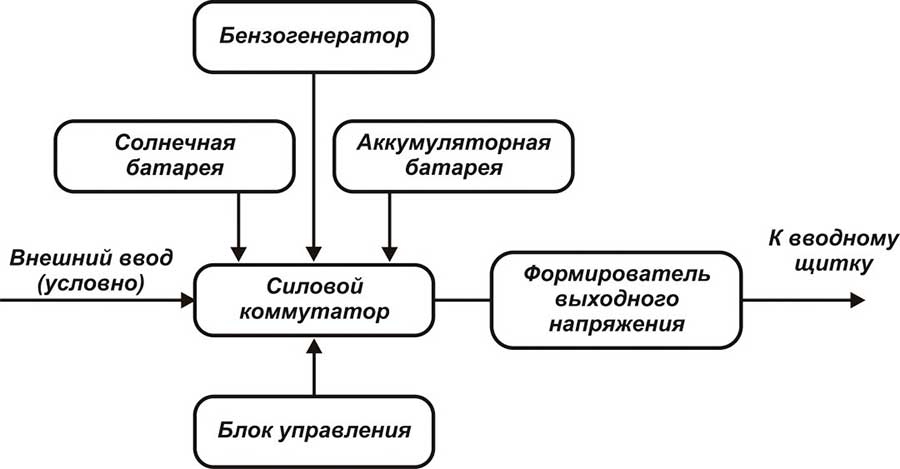

Структурная схема этого устройства, на которой указаны отдельные блоки и приведены особенности их взаимодействия, представлена на рисунке 3.

Рисунок 3. Упрощенная структурная схема автономного инвертора

Считается, что согласование по типу тока (постоянный – переменный) и величин напряжений конкретного входа и общего выхода осуществляется в схеме коммутатора.

Внешний ввод, солнечная и аккумуляторные батареи, а также бензогенератор в данном случае рассматриваются как взаимно дополняющие друг друга источники энергии и не могут функционировать параллельно.

Порядок их подключения к выходу вводного щитка для последующего питания силовых потребителей может быть задан жестко с учетом приоритетов, установленных разработчиком оборудования.

У старших моделей инверторов имеется возможность самостоятельного определения этой последовательности пользователем или разработчиком проекта путем соответствующего программирования.

Это позволяет полноценно принять во внимание местные особенности электрохозяйства, реализуемого на конкретном объекте жилой недвижимости. При соответствующем программировании в режиме получения энергии от внешнего ввода или бензогенератора дополнительно возможен также заряд аккумуляторной батареи до уровня полной или иной также выбираемой емкости

При соответствующем программировании в режиме получения энергии от внешнего ввода или бензогенератора дополнительно возможен также заряд аккумуляторной батареи до уровня полной или иной также выбираемой емкости.

Схема управления

В каждом инверторе имеются полупроводниковые ключи с обратными шунтирующими диодами в виде моста мостовая схема. Для управления данными элементами используется специальный контроллер. Регулировка и расчет выходного напряжения осуществляется автоматически, в соответствии с мощностью текущей нагрузки. С этой целью изменяется ширина импульса в преобразователе высокой частоты. Данный процесс известен в качестве широтно-импульсной модуляции – ШИМ.

Выходное напряжение низкой частоты отличается симметричными полуволнами за счет постоянной ширины импульса низкочастотного блока.

Выходные ключи инвертора управляются путем специального алгоритма, при котором происходит последовательная смена структур в силовой цепи. За прямой структурой идет короткозамкнутая и далее – инверсная. Таким образом, мгновенная мощность выходной нагрузки инвертора представляет собой пульсации, протекающие с удвоенной частотой. В связи с этим режим работы первичного источника при прохождении через него пульсирующих токов, должен учитывать расчет определенных помех, образующихся на входе инвертора.

Эксплуатация инвертора

Подготовка к работе

1. Перед началом использования проверьте комплектацию. Сверьтесь с Таблицей 2. Если в комплекте купленного Вами инвертора чего-то не хватает, немедленно свяжитесь с Вашим продавцом. 2. Убедитесь, что инвертор и подключаемые к нему приборы находятся в выключенном состоянии. Примечание: в модели HT-E-100 кнопки включения НЕТ, в модели HT-E-100C кнопка включает встроенную лампочку. Будьте внимательны!!! Кнопка включения, нажатая в положение «0» — соответствует состоянию ВЫКЛЮЧЕНО. Кнопка включения, нажатая в положение «|» — соответствует состоянию ВКЛЮЧЕНО.

Подключение

Прежде чем подключать к инвертору приборы, убедитесь, что их суммарная потребляемая мощность не превышает максимально допустимый уровень мощности данной модели инвертора. Для этого вы можете использовать Таблицы 1 и 3 в разделе Приложения. Если у вас есть сомнения, свяжитесь с Вашим продавцом. а) Запустите двигатель, если Вам необходимо использовать инвертор в автомобиле с работающим двигателем

Внимание! Всегда проверяйте перед запуском двигателя, что вилка шнура инвертора вынута из разъема прикуривателя или провода с зажимами отсоединены от полюсов аккумулятора. б) Если вы используете провод со штекером для прикуривателя, то вставьте его в соответствующий разъем автомобиля

в) Если вы используете провода с зажимами или клеммами, то соедините красный провод с клеммой инвертора « + » и черный провод с клеммой инвертора « – ». Затем с помощью зажимов присоедините сначала красный провод к положительному « + » полюсу батареи/аккумулятора и после этого – черный провод к отрицательному « – » полюсу батареи/аккумулятора.

г) Подключите приборы (удлинитель) к выходной розетке инвертора. д) Включите инвертор, загорится индикатор состояния батареи. е) Включайте приборы.

Отключение

Отключение не регламентируется строго, однако мы рекомендуем вам отключать инвертор в обратной последовательности: а) Сначала выключить нагрузку (приборы). б) Затем выключить инвертор (индикатор состояния погаснет). в) Далее, вы можете, не отсоединяя нагрузку от выходной розетки инвертора, вынуть вилку для прикуривателя из соответствующего разъема автомобиля, либо отсоединить клеммы от полюсов батареи.

При работе с инвертором, необходимо соблюдать меры электробезопасности.
Не используйте инвертор, если шнур питания перекручен, поврежден или отсоединен. Не кладите тяжелые предметы на инвертор или шнур питания.
Отключайте инвертор от прикуривателя или от аккумулятора, когда включаете двигатель автомобиля.
Не подключайте любые неисправные устройства к инвертору, это может стать причиной воспламенения или короткого замыкания. При появлении постороннего звука, запаха или дыма немедленно отключите инвертор и сообщите Вашему продавцу.
Помещайте инвертор в хорошо вентилируемое место.
Избегайте попадания прямых солнечных лучей, близости мощного источника тепла и воспламеняющихся веществ.
Не допускайте перегрева инвертора.
Помещайте инвертор в недоступном для детей месте.
Защищайте инвертор от воды, влажности, масла или жира.
Не дотрагивайтесь до корпуса мокрыми руками. Не дотрагивайтесь до оголенных частей прибора руками – это может привести к ожогам или поражению электричеством.
Отключайте от питания инвертор, если не используете его.
Если инвертор находился в условиях с низкой температурой воздуха, и его принесли в тёплое помещение – включение следует производить не ранее чем через час (время необходимое для испарения образующегося конденсата). Запрещается соединять выходную розетку инвертора с бытовой и промышленной сетью 220В~ или выходные розетки разных инверторов между собой; Запрещается подключать инвертор к источнику тока с напряжением выше 12В; Запрещается подключать инвертор к нескольким источникам тока соединенным параллельно. При последовательном подключении нескольких источников, их суммарное напряжение не должно превышать 12В; Запрещается разбирать и модифицировать инвертор; Внимание! Во время работы инвертора, в результате разницы выходных сигналов, возможны гул или помехи на аудио и видео оборудовании.

Обслуживание

1. Храните инвертор в сухом, прохладном месте и избегайте попадания солнечных лучей. 2. Инвертор не требует специального обслуживания, кроме удаления 3. грязи с корпуса и, по возможности, из отверстий вентилятора для предотвращения ухудшения теплоотдачи. 4. Перед чисткой инвертора необходимо отключить его от питания и подключенных электроприборов. 5. Используйте только сухую ткань для чистки инвертора.

Схема подключения

Подключение трехфазного инвертора в качестве примера можно рассмотреть в общей связке с электродвигателем. На представленном ниже рисунке обозначен двигатель М, работающий под управлением ключей V1 – V6. Все полупроводники для более наглядного отображения представлены как обычные механические контакты. Для питания используется постоянное напряжение Ud, поступающее из выпрямителя, не отмеченного на схеме. Ключи 1, 3, 5 относятся к верхним, а три ключа 2, 4, 6 – к нижним.

Верхние и нижние ключи никогда не открываются одновременно, во избежание короткого замыкания. Схема будет нормально работать, когда нижний ключ открывается, а верхний к этому времени уже находится в закрытом состоянии. Для формирования этой паузы используются контроллеры.

Продолжительность паузы должна гарантировать, чтобы силовые транзисторы закрывались своевременно. При недостаточности этого временного промежутка, верхний и нижний ключи могут одновременно открыться на очень короткое время. Это крайне нежелательно и не должно происходить систематически, поскольку выходные транзисторы сильно нагреваются и быстро выйдут из строя. Подобная ситуация известна как сквозные токи.

Существует гальваническая связь между нижними и верхними ключами и с управляющим устройством. Подача сигнала управления выполняется через резисторы непосредственно к составному транзистору, выполняющему функции драйвера нижнего ключа. У верхних ключей отсутствует гальваническая связь с элементом управления и с общим проводником. Поэтому для более эффективного управления к верхнему составному транзистору помимо драйвера дополнительно устанавливается оптрон. Питание верхних ключей производится от отдельных выпрямителей, каждый из которых подключен к собственной обмотке трансформатора.

Виды инверторов

  1. По типу элементной базы частотного преобразователя, от которой напрямую зависит максимальная частота преобразования входного постоянного тока. Обычно речь идет о трех разновидностях: тиристорные — до 5 кГц; на биполярных транзисторах с изолированным затвором (IGBT) — до 20 кГц; на полевых МОП-транзисторах (MOSFET) — до 100 и более кГц.
  2. По схемотехническому типу инверторного преобразователя (различные виды мостов) и методу регулирования переменного высокочастотного тока (ШИМ, ЧИМ).
  3. По виду сварочной технологии. Существуют инверторы для MMA, MIG/MAG, TIG, импульсной инверторной сварки и их разновидностей. Отдельным видом такого оборудования являются плазморезы (CUT), в которых также используются инверторы.
  4. По массогабаритным показателям. Здесь выделяют мини-устройства, а также переносные, передвижные и стационарные инверторы.
  5. По сфере применения. В этом случае инверторы делят на бытовые, профессиональные, производственные, предназначенные для робототехнических комплексов и специализированные.
  6. По уровню механизации и автоматизации. Новинкой в этом виде характеристик инверторов является синергическое управление (Synergic Control). Эта интеллектуальная система позволяет адаптивно чередовать различные режимы и полностью контролирует весь сварочный процесс.

Заключение

Как можно понять из материалов статьи, сделать своими руками несложный преобразователь 12 – 220 вольт не так и трудно. И, хотя такие устройства и не смогут сравниться по набору дополнительных функций или привлекательности внешнего вида с заводскими, они обойдутся хозяину значительно дешевле. При соблюдении правил эксплуатации самодельный преобразователь будет работать очень долго, ведь в таком простом устройстве практически нечему ломаться.

В качестве дополнения по данной теме в прилагаемой статье приведены подробная информация об инверторах напряжения Преобразователи напряжения для современных высокопроизводительных цифровых систем. А также в нашей группе ВК публикуются интересные материалы, с которыми вы можете познакомиться первыми. Для этого приглашаем читателей подписаться и вступить в группу. В завершение хочу выразить благодарность источникам, откуда почерпнут материал для подготовки статьи:
