Датчик движения для включения света

Для чего нужен датчик движения

В шпионских боевиках он показан, как грозный страж, включающий пулеметы при проникновении на важный объект. Может быть, такая система и существует, проверять не будем. На самом деле, датчики движения регистрируют любые виды перемещения объектов, и сообщают информацию в некую электронную систему.

Что происходит дальше

В зависимости от того, как устроен алгоритм работы, после срабатывания сенсора может произойти следующее:

• включение (отключение) освещения;
• запуск вентиляции;
• начало (прекращение) работы некоего механизма;
• включение отопительной системы;
• срабатывание охранной тревоги;
• старт видеозаписи;
• передача информации на центральный пульт управления объектом либо механизмом.

Список можно продолжить, но из него уже понятно назначение прибора: любые его разновидности предназначены для подключения некоего алгоритма при появлении в секторе обзора предмета или живого организма.

Функциональные возможности уличных датчиков движения

RC-plus next Это серия программируемых уличных датчиков движения. Они отрабатывают следующие функции:

• «Свет выкл» — включает свет при обнаружении движения;
• «Отпуск» и «Комфорт» — выключает/включает освещение при достижении выставленного порога  освещенности.

Функции активируются и деактивируются пультом дистанционного управления (ДУ). Диапазон обнаружения у датчика RC-plus next 130 состоит из одной зоны, RC-plus next 230 — из двух зон, RC-plus next 280 — из трех зон.

Каждая зона контролируется отдельным чувствительным элементом и имеет возможность регулировки от 5 до 20 метров. Этот сенсор способен определять направление движения объекта.

При включенном освещении датчик через 90 минут, кратковременно, отключает свет и оценивает освещенность. Если она ниже выставленного порога, то свет включается опять.

Головка сенсора поворачивается в трех плоскостях, что удобно при настройке диапазона обнаружения. Задержка срабатывания и порог освещенности выставляются потенциометрами или программно с пульта дистанционного управления освещением. Если параметры выставлены пультом ДУ, то ручные установки сбрасываются.

Одна из энергосберегающих функций датчика, позволяет динамически управлять задержкой выключения. Например, датчик установлен над входной дверью в дом. Когда человек заходит
в дом, его сначала регистрирует основная линза со своими PIR-сенсорами, потом сенсор защиты от подкрадывания.

В этом случае время таймера задержки равно пяти секундам, а в случае обратного движения, когда человек выходит из дома, время задержки имеет свои настройки от 15 секунд до 16 минут.

LC – Plus – серия программируемых уличных датчиков движения. Они также отрабатывают функции «Свет выкл» и «Отпуск и Комфорт». Время срабатывания и уровень освещенности выставляются вручную или с пульта ДУ. Сенсорная головка датчика поворачивается
в горизонтальной плоскости на ±45°, а в вертикальной — на ±15°. Вращение головки датчика изменяет зону обнаружения.

Датчик LC – Mini замыкает контакты реле при обнаружении движения, если при этом уровень освещенности ниже выставленного порога. Задержка срабатывания и порог освещенности выставляются вручную потенциометрами на корпусе датчика. Сенсорная часть прибора поворачивается в горизонтальной плоскости на ±45°, а в вертикальной — на ±15°.

LC-Click-N отличается от рассмотренного выше датчика тем, что кроме основной зоны обнаружения, он имеет круговую защиту от подкрадывания. Его головка поворачивается
в горизонтальной плоскости на 180°, а в вертикальной — на 170°. Время срабатывания и уровень освещенности выставляются вручную.

В комплекты всех датчиков входят шторки или пластины для корректировки зоны обнаружения.

Рекомендации по размещению

Пластиковый корпус устройства легко повреждается от удара. Поэтому стоит избегать мест, в которых возможно повреждение. На улице стоит устроить козырек, для защиты прибора от солнца и осадков.

Угол наклона

Большинство датчиков, особенно реагирующих на тепловое излучение, следует устанавливать под углов в 90 градусов относительно возможно движения объекта. Любые преграды при этом будут негативно отражаться на полноценном обзоре допустимой территории.

Чувствительность

При неправильной настройке чувствительности устройство будет реагировать на все объекты. Для того, чтобы ограничить реакцию только на людей, нужно установить режим на “средний”. В инструкциях производитель предусматривает об этом информацию.

Время задержки

Этот показатель регулируется исходя из индивидуальных предпочтений. Чаще используется диапазон от 1 до 600 секунд. Специалисты рекомендуют останавливаться на выборе показателя в 1 минуту.

Где используются

Главным назначением датчика движения, как не трудно догадаться, является включение света на улице в ночное время. Такая функция очень востребована в следующих ситуациях:

• в дачных поселках, где имеются проблемы с освещением улиц местными властями;
• освещение приусадебного участка в ночное время, без необходимости механического подключения освещения;
• освещение в труднодоступных местах, удаленных от главного дома построек;
• как прибор, информирующий о проникновении на территорию посторонних. В данном случае датчик включает свет и активирует звуковой сигнал;
• освещение кладовок, гаражей и других хозяйственных построек.

Кроме этого, автоматизация включения освещения при наличии движения в заданной области позволяет экономить электроэнергию

А это очень важно, так как в последнее время палата за электричество все увеличивается

Подключение и настройка

Большинство приборов, контролирующих включение и отключение света, сопровождаются схемами включения, которые нанесены на корпус и описаны в сопроводительной документации. Обязательным условием подключения является строгое соблюдение соединений между блоками и источником питания. Халатное отношение может привести к короткому замыканию или повреждению чувствительного устройства.

Настройка уличного освещения с датчиком освещенности

Настройка фотореле освещения производится по окончании монтажных работ и подачи на схему питания. Регулятор чувствительности представлен пластиковым диском, расположенным на передней панели прибора. Стрелки, нарисованные поверх регулятора, указывают направление вращения для увеличения или уменьшения параметра.

Предварительно настройке выставляется минимальная чувствительность

С наступлением сумерек, диск осторожно вращается в сторону возрастания до момента активации, подключенного к устройству фонаря

Способ определения наличия движения

Датчик определяет наличие движения, анализируя сигналы различных типов, приходящие со стороны зоны наблюдения.

Ультразвуковые устройства

Ультразвуковые датчики движения работают по принципу локатора летучей мыши – излучают ультразвук и улавливают отраженный сигнал. При его изменении происходит срабатывание.

Внутри датчика находится генератор ультразвука частотой 20–60 кГц. Отраженный ультразвук принимается приемником. При движении объектов в зоне контроля датчика частота сигнала меняется из-за эффекта Доплера. Эти изменения обрабатываются и при превышении установленного уровня вызывают срабатывание исполнительных механизмов.

Широкое применение такие приборы нашли в системах автоматической парковки, контроле «слепых» зон автомобиля и датчики заднего хода, например, Fiat 124–13, а также в помещении, в длинных коридорах и на лестницах.

Достоинства ультразвуковых датчиков:

• небольшая стоимость;
• отсутствие влияния погоды;
• сохраняют работоспособность при высокой влажности и запыленности;
• не влияет материал движущегося предмета;
• прогоняют мышей – вначале после включения частые ложные срабатывания, а через некоторое время они уходят и сигналы прекращаются.

Недостатки ультразвуковых устройств:

• Ультразвук вызывает дискомфорт у домашних животных. Его даже используют в качестве отпугивателя собак.
• Небольшая дальность обнаружения.
• Срабатывает только на быстрые движения – легко обмануть медленными. Можно настроить чувствительность так, что срабатывание будет происходить при малейших движениях тела, но при этом увеличится количество ложных сигналов.

Инфракрасные приборы

Принцип работы таких приборов основан на изменении теплового излучения при движении объектов.

Все предметы, имеющие температуру выше абсолютного ноля (-273 градуса), излучают инфракрасные, или тепловые лучи. Это излучение улавливается системой линз или зеркал, количество которых от 20 до 60. Лучи, проходя через эту систему, попадают на сенсор.

В корпусе прибора находятся два датчика, контролирующих температуру в разных зонах. При отсутствии движений на охраняемой территории сигналы одинаковые и не меняются. При движении нагретого тела, например, человека, сигналы на датчиках отличаются друг от друга, что вызывает срабатывание прибора.

Это необходимо учитывать для того, чтобы избежать мертвых зон. Например, для контроля коридора или двери, прибор необходимо устанавливать так, чтобы его лицевая часть была направлена поперек прохода.

Достоинства инфракрасного датчика:

• точная регулировка зоны контроля;
• на улице не реагирует на качающиеся деревья, а в помещении на занавески;
• ничего не излучает во время работы и безвреден для людей и животных.

Недостатки ИК датчиков:

• возможны ложные срабатывания на теплый воздух от кондиционеров и радиаторов отопления;
• при попадании солнечных лучей и при осадках понижена точность работы на улице;
• узкий диапазон рабочих температур – при высокой температуре тепловое излучение от людей и животных сливается с излучением от окружающих предметов, а при низкой, кожа и одежда остывают и излучение слишком слабое;
• можно спрятаться от датчика за экраном или в костюме, не пропускающем тепловые лучи.

Микроволновые датчики

Принцип действия и устройство микроволнового датчика аналогичен ультразвуковому – он излучает высокочастотные электромагнитные колебания и принимает отраженный сигнал. Самая распространенная частота излучения – 5,8 гГц.

Срабатывание устройства происходит при изменении частоты отраженного сигнала. При движении объектов в зоне контроля возникает эффект Доплера и меняется частота отраженного сигнала. Эти изменения обрабатываются микропроцессором, и происходит срабатывание устройства.

Достоинства микроволновых датчиков:

• контролю территории не препятствуют перегородки из диэлектрика – тонкие кирпичные стены, деревянные двери и окна без решеток;
• широкий диапазон рабочей температуры;
• высокая чувствительность;
• несколько независимых зон контроля;
• компактность.

Недостатки ВЧ датчиков:

• дороже устройств других типов;
• ложные срабатывания на движение вне зоны наблюдения – за окном или тонкими стенами;
• СВЧ волны наносят вред здоровью, поэтому их мощность не должна, по требованиям ВОЗ (всемирной организации здравоохранения), превышать 1 мВт/см2.

Комбинированные приборы

Комбинированные устройства совмещают датчики разных видов, например, инфракрасный и высокочастотный. В таких приборах недостатки одних типов компенсируются достоинствами других.

Недостатком таких приборов является более высокая цена по сравнению с обычными устройствами.

Возможности регулировки

После того, как датчик движения смонтирован и закреплен, необходимо его настроить. На корпусе прибора присутствуют поворотные элементы, которые позволяют регулировать его чувствительность и другие параметры. Чаще всего используются устройства типа ДД, с наличием датчика освещенности.

Регулировка угла наклона

Регулировка датчика движения начинается с выбора угла наклона

В первую очередь, особенно для тех датчиков, которые устанавливаются на стенах, следует выставить угол наклона. Для этого на каждом датчике имеется поворотный кронштейн. Угол делают таким, чтобы датчик срабатывал при определенных условиях. Как это сделать? Лучше экспериментальным путем.

Как правило, датчики движения устанавливаются на высоте около 2-х с половиной метров. Даже датчики движения, которые рассчитаны на минимальный угол обзора по вертикали, способны контролировать значительную территорию. Как уже было сказано выше, экспериментальным путем, изменяя угол наклона, добиваются того, чтобы прибор устойчиво работал в пределах заданных параметров. Зачастую это отнимает много времени, но результат получается самый оптимальный.

Регулировка чувствительности

В основном, регулировки выглядят так

Под регулятором этого параметра имеется обозначение «SEN». Другими словами, этот параметр предназначается для того, чтобы прибор не реагировал на кошек и на собак. Прибор регулируется в пределах от минимальной (min) до максимальной (max) величины.

Настройка этого прибора по этому показателю также осуществляется экспериментально. Можно поступить следующим образом: прибор выставляется на минимальную чувствительность и постепенно она увеличивается до тех пор, когда устройство начинает реагировать на человека. На этом следует остановиться и проверить несколько раз, насколько устойчиво работает датчик. Если срабатывает датчик через раз, то чувствительность можно увеличить. Если чувствительность увеличить значительно, то высока вероятность того, что он будет реагировать и на животных.

Регулировка времени задержки выключения

Время свечения или время задержки — выбираете как вам больше нравится

Под регулировочным элементом имеется надпись «Time». Пределы регулировки начинаются с 3 секунд и до 15 минут, что достигается с помощью поворота регулировочного элемента. На каждой модели указывается минимальное и максимальное время задержки. Этот параметр определяется также экспериментальным путем, достаточно засечь время задержки.

Подстройка под уровень освещенности

Под регулировочным элементом этот параметр обозначается буквами «LUX». С помощью этого регулировочного элемента регулируют чувствительность фотореле. Если этого элемента нет, значит фотоэлемента в датчике нет. Отрегулировать этот параметр не составит никакого труда, достаточно установить регулятор в положение «max», а затем вечером, при определенном уровне освещенности регулятор поворачивают в сторону «min», пока датчик сработает, и лампочка не выключится.

Датчик движения на 220 вольт для включения света. Настройка времени горения, установка (DIY № 005)

Watch this video on YouTube

После подобных регулировок прибором можно пользоваться.

Особенности подключения

Различают шесть принципиальных вариантов подключения датчика движения:

• Беспроводной (работает от батарейки). Такие детекторы устанавливают там, где трудно или невозможно подвести линию электросети.
• Напрямую к светильнику. Эта схема подключения наиболее простая, но неудобна с точки зрения использования в квартире, потому что свет будет включаться только по реакции датчика движения. Если движения не будет, свет отключится.
• Через выключатель. Такой способ подключения позволяет организовать постоянное освещение в обход детектора.
• Через розетку. Таким способом подключают детектор, когда он нужен. Например, если он не оборудован фотореле, днем его отключают от сети.
• В комбинации с другим детектором. Параллельная схема подключения датчиков движения необходима на улице или в доме, где из-за большой территории или наличия преград одного детектора будет недостаточно. Монтаж детекторов осуществляется в нескольких точках.
• С магнитным пускателем. Применяется, когда сумма мощностей всех источников освещения превышает номинальную мощность датчика. Наиболее широко представлены приборы с номинальной мощностью в пределах от 500 до 1000 Вт.

Выбрав схему и место подключения, можно приступать к монтажу:

На вводном щитке отключают подачу электроэнергии.
Подсоединяют провода к датчику и светильнику

Важно не перепутать полярность. Цвета проводов и маркировка над разъемами помогут сориентироваться.
Затем следует выставить регуляторы в нужные положения так, чтобы датчик работал в оптимальном режиме.

Регуляторы датчиков движения

Регуляторов может быть до четырех:

• Lux – уровень освещения при срабатывании. Настройку выполняют, выставив изначально максимальное значение. При наступлении сумерек необходимо отрегулировать положение, чтобы датчик реагировал.
• Time – задержка отключения. Настраивают прибор от минимальных значений.
• Sens – чувствительность. Его настраивают так, чтобы датчик срабатывал не на мелких животных, а только на человека. Рекомендуется выполнять настройку от максимального положения, постепенно уменьшая чувствительность.
• Mic – уровень шума, при котором происходит срабатывание.

Если отрегулировать все параметры правильно, можно сэкономить до 50% электроэнергии.

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

• проводные. Запитка ДД осуществляется от бытовой сети 220 В;
• автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

• ультразвук;
• акустику;
• микроволны;
• инфракрасные лучи;
• комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Где разместить

Установить датчик движения для включения освещения надо правильно — чтобы работал он корректно, придерживайтесь определенных правил:

• Рядом не должно быть осветительных приборов. Свет мешает корректной работе.
• Поблизости не должно быть отопительных приборов или кондиционеров. Детекторы движения любого типа реагируют на потоки воздуха.
  С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность
• Не должно быть больших объектов. Они заслоняют обширные зоны.

В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.

Где используется?

Обычно автоматическое управление осветительными приборами используется в целях обеспечения безопасности различных объектов, как на улице, так и в пределах помещения. В охранных системах нередко выполняется параллельная установка датчиков движения вместе с камерами видеонаблюдения и сиреной. В результате при появлении движущегося объекта в пределах действия датчика приведет к комплексному включению прожектора и звукового сигнала.

Различные виды( потолочный, настенный)

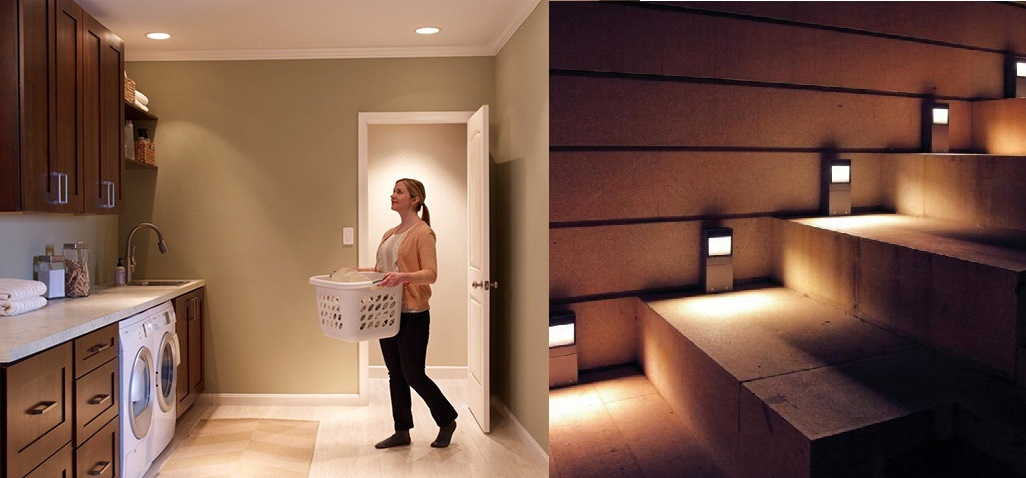

В здании такой способ включения света обычно используется при непродолжительном посещении комнаты. Это может быть подсобное помещение, санузел, коридор, кладовая, лестница. Можно настроить прибор таким образом, чтобы он выключал свет через определенный промежуток времени. Есть и другие параметры, которые корректируются в соответствии с условиями работы.

Основные параметры датчиков

Определившись с конструкцией, необходимо сделать правильный выбор параметров и технических характеристик данных устройств.

Важным показателем считается обзорный угол, который может составлять от 90 до 360 градусов по горизонтали. Этот показатель выбирается исходя из количества направлений, по которым возможно подойти к нужной точке. Если датчик монтируется на стену – достаточно и 180 градусов, а при закреплении к столбу потребуется уже 360. Во внутренних помещениях можно обойтись узконаправленными приборами, а при наличии нескольких дверей потребуются устройства с расширенными функциями. Эти модели отличаются высокой стоимостью, поэтому при выборе следует руководствоваться конкретными условиями эксплуатации.

Существует и угол обзора по вертикали, составляющий для дешевых устройств примерно 15-20 градусов. Дорогие устройства могут работать в вертикальном диапазоне до 180 градусов. Такие приборы применяются в системах охраны, поскольку для регулировки света они экономически нецелесообразны. Устанавливаются на оптимальной высоте, во избежание так называемого мертвого пространства.

Немаловажную роль играет расстояние, на котором прибор считается наиболее эффективным. Внутри помещений вполне достаточно 5-7 метров. Уличный датчик может иметь большую длину действия, которая зависит от площади контролируемой зоны. Однако, если этот показатель окажется чересчур большим, возможен рост количества неправильных или ложных срабатываний.

Следует учитывать и фактор мощности осветительных приборов, подключенных к данной цепи. Все типы датчиков движения соответствуют определенной нагрузке и силе тока с установленным номиналом. Поэтому, выбирая то или иное устройство, нужно учитывать общую мощность ламп, установленных в люстрах, плафонах и т.д.

Дополнительные критерии выбора

Помимо основных параметров, существуют и другие критерии, которые в определенное время могут приобрести решающее значение.

Датчики движения и освещенности выбирается по месту монтажа и способу крепления. Они могут закрепляться на стенах или потолках и быть установленными на кронштейне, как это предусмотрено для корпусных моделей. Все варианты скрытой установки обеспечиваются миниатюрными встраиваемыми устройствами, монтируемыми в специальных углублениях в незаметных местах.

Некоторые датчики обладают дополнительными функциями. Их возможности существенно расширяются за счет встроенного в одном корпусе датчика освещенности. Когда прибор устанавливается на улице или возле окна, то в дневное время его работа не требуется поскольку света и так достаточно. Фотореле может подключаться отдельно или входить в конструкцию датчика движения.

Полезной функцией является защита от домашних животных – собак, кошек и других. При ее наличии ложные срабатывания случаются значительно реже. То же самое можно сказать и о задержке отключения света. Во многих случаях отключение света происходит сразу же после выхода объекта из зоны действия прибора. Это не всегда удобно, поскольку освещение бывает еще нужно. Поэтому наиболее удобными считаются модели не только с задержкой, но и с возможностью ее регулировки.

После приобретения датчика для включения света, его необходимо правильно разместить, обеспечив тем самым его корректную работу. С связи с этим необходимо соблюдать установленные нормы и правила:

• Осветительные приборы не должны располагаться рядом с датчиком.
• То же самое касается кондиционеров и систем отопления, поскольку возможна реакция датчика на воздушные потоки.
• Слишком большая высота установки расширяет зону контроля, но одновременно прибор теряет свою чувствительность.
• На пути датчика не должно быть крупных объектов, заслоняющих обширное пространство.
• В помещениях с большими площадями датчики движения рекомендуется размещать на потолке. Сектор обзора таких устройств должен составлять 360 градусов. При необходимости включения освещения он устанавливается по центру, обеспечивая минимальное количество мертвых зон.

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Датчик движения для включения света нужен не только на улице

Уличные датчики движения имеют высокую степень защиты корпуса. Для уверенной эксплуатации на открытом воздухе нужны датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:

• Проводные датчики с питанием от сети 220 В.
• Беспроводные, с питанием от батареек или аккумуляторов.

Датчики движения бывают проводными и беспроводными

Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

• Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
• Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.

Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
Разное исполнение, но цвет, в основном, белый и черный
Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.

https://youtube.com/watch?v=bXr_-YmwRoM

Регулировка порога срабатывания

В большинстве датчиков можно регулировать порог срабатывания по следующим параметрам:

• Освещенность. В таких датчиках установлены фотоэлементы, которые отслеживают уровень освещенности и активируют датчик, когда вокруг становится темно. Можно отрегулировать порог срабатывания по освещенности, чтобы он включал лампочку в нужное время суток или же полностью его отключить. Такой датчик освещенности удобен для уличного освещения, например, для фонарного столба.
• Чувствительность. Функция настройки чувствительности предназначена для того, чтобы свести к минимуму вероятность ложных срабатываний и при этом сохранить способность датчика реагировать на присутствие человека. Например, чтобы лампа сработала на большом расстоянии, когда человек подошел к калитке, а сенсор расположен над дверью дома, нужна высокая чувствительность.
• Время. На наш взгляд наиболее важная функция, которая должна быть в датчиках. Она позволяет настроить время срабатывания сенсора, то есть время от прекращения движения до фактического отключения светильника. Необходимость такой регулировки возникает довольно часто. Например, если сенсор стоит на лестничной площадке, где люди бывают часто, но задерживаются ненадолго, то без задержки отключения свет будет очень часто включаться и отключаться, что приведет к быстрому износу лампочек и самого датчика. Плюс часто свет нужен еще какое-то время после выхода человека из зоны охвата сенсора. Проще говоря, данная функция позволяет отрегулировать датчик максимально точно, чтобы он не щелкал светом постоянно и при этом не тратил лишнюю электроэнергию.

К сожалению, довольно редко в продаже можно встретить устройство, где были бы совмещены все три функции (чаще всего можно регулировать только время и освещенность). Одним из таких является IEK LDD13 — он довольно чувствительный и при этом относительно недорогой.

Похожие записи:

Как сделать портативную колонку своими руками? Определяем полярность диода: катод и анод Схемы подключения фотореле Импульсный стабилизатор напряжения для зарядки аккумуляторных батарей большой емкости Цоколь g9 для светодиодной, галогенной лампы: описание, преимущества, маркировка Что такое диммер и как он работает
