Какой кабель использовать для проводки в квартире и доме: марка, сечение, негорючий

Содержание

Выбираем провод для монтажа

Современный рынок предлагает широкий выбор материалов для выполнения электропроводки своими руками. Какое же принять решение при выборе? Рассмотрим варианты. Жила может быть алюминиевой или медной. Оплетка выполняется из резины, полиэтилена и поливинилхлорида. Эти факторы влияют на такие характеристики электропроводки, как легкость монтажа, прочность, электропроводимость, долговечность.

В алюминиевой жиле может произойти обрыв при многократном сгибании ее в одном месте

Поэтому при выполнении разводки электросети из такого материала своими руками следует проявлять осторожность. Большим плюсом алюминия является его дешевизна, что объясняет его широкое применение в домах старой постройки

Но алюминий подвержен быстрому окислению и потере из-за этого электропроводности.

Медная жила лишена этих недостатков алюминия. Она гибкая, хорошо проводит электрический ток. При ее монтаже возможно выполнение пайки, что невозможно сделать с алюминиевой жилой. Поэтому при выполнении работ своими руками это будет хорошее решение в плане эксплуатационных и потребительских свойств, хоть и дороже. Выбор за вами.

№3. Тип изоляции

В силовых кабелях каждая жила получает индивидуальную изоляцию, плюс есть еще и общая, или поясная изоляция. Внутренняя изоляция необходима для предотвращения контакта между жилами, наружная дает дополнительную защиту и удерживает все жилы вместе.

Выбор изоляционного материала зависит от того, каким образом будет эксплуатироваться кабель. Оценивать необходимо следующие параметры:

механическая прочность особенно важна, когда речь идет о надземном монтаже кабеля;
устойчивость к ультрафиолетовым лучам. Есть материалы, которые под воздействием солнца постепенно становятся хрупкими. Такие кабели без дополнительной защиты нельзя использовать для надземного монтажа;
устойчивость к высоким температурам. Жила при прохождении через нее тока нагревается. Надо, чтобы изоляция могла выдерживать как стандартный нагрев, так кратковременные перегрузки;
устойчивость к низким температурам. На холоде некоторые материалы становятся очень хрупкими и теряют свои основные свойства;
максимально допустимое напряжение. Практически все изоляционные материалы выдерживают напряжение до 1000 В, поэтому когда речь идет о частном доме, на этот параметр можно не обращать внимания.

Изоляция может быть выполнена из следующих материалов:

бумага с пропиткой из вязких смол, или канифоли с маслом, — один из наиболее старых вариантов изоляции. Она выдерживает экстремальные условия эксплуатации, высокое напряжение, стоит недорого, но такой кабель нельзя прокладывать на участках с большим уклоном. При перепаде высот более 25 м используют кабель с нестекающими пропитками. Изоляция боится влаги, поэтому ее необходимо заключать в защитную оболочку;
резиновая изоляция хорошо себя показывает в сетях с постоянным током до 10 кВ и с переменным током до 1 кВ. Позволяет получить максимально гибкий кабель, устойчивый к отрицательным температурам;
изоляция из поливинилхлорида (ПВХ) выдерживает низкие и высокие температуры, вплоть до +90С, устойчива к влаге и агрессивным веществам. На солнце материал постепенно портится, но благодаря специальным добавкам удалось создать изоляцию с повышенной устойчивостью к морозу, горению и солнцу;
изоляция из сшитого полиэтилена (СПЭ). В такой изоляции кабели получаются легкими и гибкими. Покрытие не боится влаги.

Кроме внешней изоляции, может присутствовать слой металла. Это т.н. бронирование, которое позволяет сделать кабель максимально устойчивым к механическим нагрузкам. Бронированный кабель укладывают в подвижных грунтах и под автодорогами.

Арматура для крепления СИП-провода

Арматура для СИП обеспечивает правильный и качественный процесс передачи электричества по воздуху. Конструкции должны выполняться из влагостойких материалов, подходить под напряжение однофазной или трехфазной сети. Замена изделий допускается 1 раз в 20 лет.

Перечень необходимых материалов

Анкерные кронштейны

В электротехнической практике применяются следующие виды арматуры:

Анкерные кронштейны – по 1 на дом и опору ЛЭП. Алюминиевые приспособления не подвергаются коррозии, колебанию температур. Фиксируются бандажными лентами из нержавеющей стали.
ответвительные зажимы – 4 (220 В) или 8 (380 В) штук. Создают контакт при соединении кабелей сечением 6-150 мм2 с проводниками сечением 1,5-6 мм2.
Анкерные зажимы – 2 шт. Элементы обеспечивают фиксацию проводов с изоляцией на ответвлениях до 1000 В. Внутренние клинья из термопластика исключают повреждения изоляционного слоя;
промежуточные зажимы. С их помощью можно подключить СИП-4 к промежуточной или угловой опоре. Материал имеет корпус, стойкий к ультрафиолету.
Крюки. Применяются, чтобы провести проводник по воздуху на деревянной, металлической опоре или поверхности стены.

Также понадобятся гильза, гофрированный рукав из металла для подвода кабелей через стену здания.

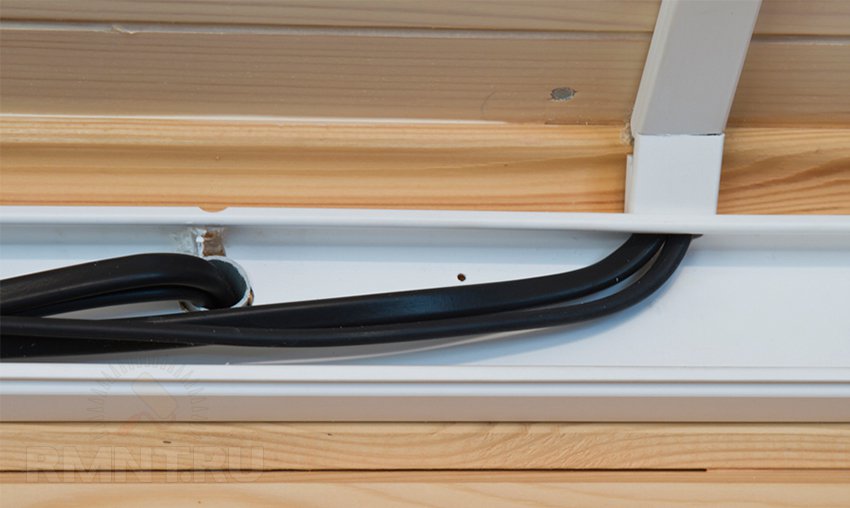

Правила монтажа электропроводки в деревянном доме

Известно, что удачным вариантом для разводки кабелей по деревянному типу строения, является именно открытая проводка. Обязательно, прокладывайте проводники в таких домах с хорошими изоляционными свойствами. Кабеля не должны создавать трение оголенных жил между собой. Если вы планируете ввод электропроводки в помещение с повышенной влажностью, используйте варианты, подходящие для наружных коммуникаций, так как они имеют более строгие свойства.

Прокладывая проводники от основного счетчика к потребителям не должно быть много соединений. Как правило, добиться целостности сети не так легко, поэтому на помощь приходят распределительные короба, которые обеспечивают надежную коммутацию электропроводов между собой.

В деревянных домах как никогда важно устройство контура заземления. Не забывайте перед окончанием прокладки проводов проверить ее функциональные особенности. При подключении сети к напряжению все источники должны работать

Плюс – отсутствие сверканий, искр и шипений проводников

При подключении сети к напряжению все источники должны работать. Плюс – отсутствие сверканий, искр и шипений проводников.

Конструктивные особенности электропровода

В конструкции любого электропровода присутствуют жилы. Это основные элементы кабеля. Каждый из них имеет оболочку. Она является внутренней изоляцией. Непосредственно по жилам передается ток. Любое их количество заключается в общую внешнюю защитную оболочку. Число жил всегда учитывается, когда решают, какой кабель выбрать для проводки в доме.

Помимо токопроводящих элементов, их изоляционной защиты, наружной оболочки в конструкции электрокабеля могут быть еще и дополнительные составные части. Например, это внутренняя общая оболочка. Она в проводе находится между внешним защитным слоем и изолированными токопроводящими жилами. У электрокабеля также может быть броня из проволоки или стали.

Строение электрокабеляИсточник elektrikii.ru

Производители изготавливают электропровода с жилами, которые могут быть сплошными однопроволочными. Производятся также кабели, состоящие из многопроволочных токопроводящих элементов. Такие жилы изготавливают из большого числа тоненьких нитей.

Профессионалы выбирают электропровод для дома, полагаясь на свой опыт. Они учитывают уровень удобства работы с ним

Специалисты также принимают во внимание, из какого материала изготовлены жилы электрокабеля. Ведь токопроводящие элементы электропровода производители изготавливают из алюминия или меди

При сравнении данных металлов отмечают, что алюминиевые жилы позволяют производить более дешевые кабели. Однако такие провода характеризуют меньшей электропроводностью. Поэтому при одинаковых сечениях жилы из меди будут пропускать больше электрического тока.

Провода с алюминиевыми жилами отличаются низкой электропроводностьюИсточник lomrf.ru

У медной проводки также существует единственный минус. Он заключается в невозможности качественного прямого соединения меди с иным металлом. Другими словами, чтобы состыковать медную и алюминиевую проводку применяют специальные переходники. Они используются, чтобы предотвратить образование в месте соединения гальванической пары.

Если же провода из разных материалов скрутить между собой, тогда произойдет окисление места соединения. Поэтому исчезнет контакт между электрокабелями, что приведет к замыканию электросети.

Производители выпускают провода с общей защитной изоляцией, для изготовления которой используется:

полиэтилен;
резиновый материал;
поливинилхлорид.

Электрокабель с поливинилхлоридной защитойИсточник pskabel.ru

Любой кабель для проводки в доме выпускается с внешней оболочкой, которая отличается высокими изоляционными свойствами. Наружная оплетка – это надежная защита от воды. Современные провода используются при создании электросетей разного класса с максимальным напряжением 500 В.

Электропроводка в деревянном доме своими руками: пошаговая инструкция по монтажу

Прежде, чем приступить к монтажу электропроводки в деревянном доме, стоит как следует изучить документацию, регламентирующую правила проведения проводки. При этом помогут правила монтажа электроустановок, а также нормативные положения по электротехническим устройствам.

Прежде чем приступить к работе, нужно предварительно рассчитать планируемую нагрузку всех электроприборов, которые будут использоваться

При соблюдении правил безопасности, можно выполнить монтаж самостоятельно. При этом установка включает следующие этапы:

проведение расчетов по общей мощности электрического оборудования и создание проекта;
приобретение различных электроприборов;
выполняется ввод электроэнергии в здание, подключаются приборы электрозащиты и автоматов защиты;
производится внутренняя разводка кабельных проводок;
крепление устройств освещения, а также выключателей или розеток;
крепление механизмов защитного отключения и конструкций заземления;
прозвонка цепи и проверка правильности подключений.

Монтаж электрических проводов и их подключение требует определенных знаний

Подготовительные работы по проекту электроснабжения в доме

Решая, как сделать электропроводку в деревянном доме, рекомендуется выполнить правильный проект. При этом выполняются следующие действия:

чертится план постройки с указанием размещения важных объектов, к которым нужно подвести электричество;

Пример схемы размещения электрооборудования в доме с гаражом

на чертежах указывается показатель мощности приборов;
оборудование подсоединяется к разным группам электропитания;
производится освещение территории двора. Данное освещение также можно подсоединить к отдельному выключателю и даже установить датчик света;
мощное оборудование подсоединяется к обособленной группе.

При планировании учитываются рекомендованные расстояния до перекрытий и проемов

По каждой группе проводятся расчеты на максимальное количество потребляемой мощности.

Как выбрать кабель и электроустройства?

Электропроводка в деревянном доме может делаться своими руками. При этом пошаговая инструкция позволит правильно выполнить разводку. Чтобы обойтись без сложных расчетов, можно воспользоваться специальной таблицей для определения сечения кабеля в зависимости от мощности, либо воспользоваться калькулятором ниже.

Таблица выбора сечения провода в зависимости от мощности, тока, напряжения сети и способа прокладки

При этом выбирается кабель с таким сечением, которое соответствует мощности электрических приборов по отдельным группам.

Чаще применяются кабеля из меди. Они характеризуются надежностью, дополнительной изоляцией и удобством в обработке. Алюминиевые изделия чувствительны к изгибам и могут ломаться.

Провода и кабели имеют огромное разнообразие как по толщине сечения, так и по количеству жил и виду изоляции

К розеткам подводятся прочные провода с заземлением. Выключатели и розетки подбираются с учетом показателей тока.

Особенности подбора выключателя на вводе и кабеля

При проведении новой электропроводки, внимание следует уделить сечению входящего кабеля. Если сечение не рассчитано для определенной мощности, то может случится возгорание

Монтажом вводного кабеля занимаются специальные организации.

Ввод осуществляется при помощи специального бронированного кабеля

Устанавливается вводный автомат. При этом применяется выключатель с тремя полюсами. Если питание однофазное, то применяется двухполюсный автоматический выключатель.

1 – производитель; 2 – модель; 3 – номинальный ток; 4 – номинальное напряжение; 5 – отключающая способность; 6 – класс токоограничения; 7 – артикул изделия.

Выбор вводного автомата и его номинальные характеристики

Выполняя прокладку электропроводки в деревянном доме, нужно правильно выбрать вид автомата. Для подвода к строению в большинстве случаев достаточно использовать автомат в 25А. Характеристику прибора определяет отношение показателей тока короткого замыкания к номинальному значению. Для установки чаще применяется механизм с характеристикой С.

Номинальный ток вводного автомата должен учитывать номинальные токи всех электроприборов плюс 10-20%

Статья по теме:

Какой кабель использовать для освещения?

» Бытовая техника » Какой кабель использовать для освещения?

Прежде чем перейти к рассмотрению вопроса о том, какой кабель использовать для проводки освещения в квартире или частном доме, необходимо ознакомится с правилами эксплуатации электроустановок (ПЭУ-7). Пунктом 7.1.34. документа рекомендовано использование в жилых зданиях провода и кабеля с медными жилами.

Четкого запрета на применение алюминиевой продукции нет, но существуют объективные причины, по которым стоит отказаться от использования данного материала:

у алюминия, по сравнению с медью приблизительно в 1,64 раза ниже электрическая проводимость, а значит, при остальных равных условиях необходима прокладка кабеля для освещения с большим диаметром сечения;
при взаимодействии с кислородом на поверхности оголенного алюминиевого провода образуется оксидная пленка, которая увеличивает электрическое сопротивление и приводит к перегреву в точках соединения;
кабельная продукция с алюминиевыми жилами очень чувствительна к перегибам и механическим воздействиям в силу хрупкости материала.

Как выбрать кабель?

Выбирая кабель, нужно учитывать количество жил. При этом определяющим фактором является наличие заземления в здании.

Если здание оборудовано заземлением, то вопрос решается однозначно в пользу трехжильного кабеля. Несмотря на большую стоимость по сравнению с двужильным вариантом, лучше не пренебрегать дополнительной возможностью усиления безопасности эксплуатации электроприборов.

Двухжильный кабель есть смысл прокладывать в случаях замены старой проводки. Отсутствие в старых электрических линиях заземляющего провода делает бессмысленным использование дорогостоящего трехжильного кабеля.

Кабельная продукция с многопроволочными жилами обладает большей гибкостью, что облегчает ее прокладку в труднодоступных местах жилого помещения, в частности в конструкциях подвесных потолков и при монтаже скрытой проводке в толще бетонных перекрытий. В технических характеристиках продукции это отражено в показателе кратности радиуса внутренней кривой изгиба жилы по отношению к диаметру.

Основные марки кабелей

Для бытового использования и подключения осветительных устройств наибольшее распространение получили кабели следующих марок:

ВВГ – кабель в поливинилхлоридной оболочке с медными жилами в аналогичной изоляции. Характеризуется хорошими эксплуатационными свойствами, допускается установка во влажных помещениях. При наличии в маркировки индекса «НГ» может использоваться в пучках кабелей, так как оболочка обладает огнестойкими свойствами.

NYM – данная продукция появилась на рынке сравнительно недавно, как правило, производится по лицензии и соответствует отечественным стандартам. По характеристикам аналогичен кабелю ВВГ(НГ).

Применение других марок не получило широкого распространения из-за узкоспециализированных характеристик продукции, которые отражаются на стоимости.

Однако если параметры кабеля удовлетворяют требованием, то их так же можно применять для подключения осветительных устройств.

https://youtube.com/watch?v=J_s0FSf6ckY

Отметим так же, что для устройства освещения квартиры или дома достаточно кабеля с площадью сечения 1,5 кв.мм. Такие провода с успехом выдерживают нагрузку до 4 кВт. Естественно, речь идет об участке от выключателя до источника света.

Если по какой-то причине линия питает дополнительное оборудование (что не является правильным), то необходимо выбирать кабель с сечением 2,5 кв. мм или больше.

Напомним, что при увеличении площади сечения стоимость проводки значительно возрастает.

Принятые маркировки жил внутри кабеля для освещения

Традиционно изоляция жил кабеля имеет разный цвет. Это облегчает проведение электромонтажных работ по освещению домов и квартир.

Так оболочка красного, коричневого или белого цвета присутствует у проводов под напряжением (на схемах обозначается буквой «L»).

Синий провод означает «ноль» (на схеме литера «N»), а зеленый или желто-зеленый цвета используются для провода заземления (буква «РЕ»).

Важно: при проведении электромонтажных работ в зданиях со старой проводкой, необходимо убедиться в соответствии цвета изоляции назначению провода. Для этого используется индикатор или другие специальные приборы

Для двухжильного кабеля имеем только фазу и ноль.

Подведём итог

В заключении можно подвести итог: лучшим вариантом для организации освещения квартиры или дома будет кабельная продукция с негорючей оболочкой и наличием трех медных жил общей площадью сечения 1,5 кв. мм.

В чем сложность выбора

Замена электропроводки преимущественно нужна в таких случаях:

Возраст постройки и соответственно проводов.
Выгорание проводки вследствие короткого замыкания (чаще всего это следствие первой причины).
Капитальный ремонт и перепланировка квартиры.

Вопрос о смене проводки возникает на первом этапе ремонтных работ. Чтобы ее осуществить, желательно с ноля продумать схему электрификации помещения и согласно расчетам выбрать и приобрести качественные провода, отвечающие всем требованиям.

Какой именно кабель использовать для проводки в квартире ответит любой опытный электрик. Сложность заключается в подборе правильного производителя, ведь строительный рынок обширен и выбор проводки усложняется изобилием этой продукции. Надо знать не только что нужно купить, но и как не приобрести подделку или просто некачественную проводку – это может вызвать затруднения и даже у профессионального электромонтера.

В любом случае, выбирать провода для монтирования новой проводки нужно вместе со специалистом. Обученный мастер, обладающий практическим опытом и всеми необходимыми разрешениями, поможет подобрать кабеля для домашней проводки, которые прослужат долгие годы.

Алюминий или медь

Не все знают про требования ПУЭ, определяющие какой кабель лучше выбрать по материалу проводников – этот вопрос все еще часто можно часто услышать от людей, которые начали ремонтные работы. Ответ здесь один – это однозначно кабеля с медными жилами. Только они обладают необходимыми характеристиками для осуществления безопасной и бесперебойной работы электрооборудования в доме или квартире.

Для сравнения можно привести качественную характеристику.

Алюминий:

Низкая проводимость.
Недостаточная прочность и изгибаемость.
Маленький срок службы из-за быстрого окисления.

Медь:

Прочность и эластичность.
Высокая электропроводность.
Длительный срок службы.

Несмотря на явные отличия между алюминиевыми и медными проводами, первые из них все равно продолжают использовать для прокладки бытовой электропроводки. Это объясняется дороговизной проводки с медной основой, но здесь надо понимать, что это разовый выигрыш, ведь если брать долгосрочную перспективу, медь выигрывает по всем параметрам и полностью окупается благодаря долговечности.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе кабеля для проводки в доме.

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает монтаж распределительной коробки, применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

«п» – указывает на плоский тип сечения;
«з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
«нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Для бытовых нужд используют кабель сечением от 1,5 мм 2 , при обустройстве частного дома изделие в 6 мм 2 . Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм 2 , максимальное – 16 мм 2 .

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель имеет двойную изоляцию:

наружная оболочка выполнена из поливинилхлорида;
внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм 2 . Каждая жила плоского провода выполнена из меди и является однопроволочной.

Кабель также имеет двойную изоляцию:

наружная оболочка призведена из ПВХ-пластиката;
внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм 2 до 240 мм 2 . В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

одножильная (однопроволочная);
многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

марку провода;
наименование предприятия-изготовителя;
дату выпуска;
количество жил и их сечение;
величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Строительные нормы и правила электроснабжения

Как спроектировать, смонтировать в жилых помещениях электроустановки, регулирует СНиП. Среди документов необходимо наличие теплоэнергетического паспорта, в который входят характеристики энергопотребления с указанием энергетической эффективности.

Требования к электропроводке.

Особые предписания предъявляются к электропроводке:

монтируется она по поверхности либо внутри строения;
осуществляется изолированными проводами либо кабелем с жилой из меди;
на проводах предусмотрены оболочки, препятствующие распространению горения.

Внимание Печи электрические обязательно оборудуются автоматической защитой. Виды применяемых электропроводок. Виды применяемых электропроводок

Виды применяемых электропроводок.

Проводки бывают открытого и закрытого типов.

Открытые варианты прокладываются:

в коробах;
внутри плинтусов;
по строительным конструкциям;
на лотках.

Такая проводка практикуется при использовании сгораемых стройматериалов в сырых бытовых и чердачных помещениях, в подвалах (ПУЭ – 7.1.37).

При скрытом варианте провода прокладываются по стенам перед оштукатуриванием. Применяется такой способ, например, в саунах, ванных (ПУЭ – 7.1.40). Прокладываются такие проводки:

в любых по высоте перекрытиях;
в стенах;
в строительных пустотах.

Провод толщиной не меньше 1 см закрывается несгораемыми материалами со всех сторон (ПУЭ – 2.1.49).

Места ответвлений.

В них к изолированной проводке не могут прилагаться механические усилия. Запас длины проводов в зонах соединения со светильниками должен превышать 50 мм. Скрытые элементы заключаются в коробки.

К сведению

Если провода соединяются на стыке сухого и сырого помещений, все соединения монтируются со стороны сухого. На проходе сквозь стены незащищённые провода помещаются в полимерные трубы. Со стороны сухого помещения оконцовываются втулками, со стороны сырого – воронками.

Требования к вводящему кабелю.

Его характеристики:

четырёхжильный;
желательно медный;
толщина – 4 мм;
с толстым изоляционным слоем;
соответствует установленным сертификатам.

Проведение кабеля осуществляется в гофрированной трубе.

Куда обращаться

Разрешение на присоединение дает сетевая компания, в ведомстве которой находится местное электрохозяйство. Вести работу можно тремя способами:

Лично подать заявление и в дальнейшем продолжать общаться с представителями сетевой организации.
Заключить договор с энергетиками на технологическое присоединение (ТП) загородного участка под ключ.
Передать полномочия с коммерческой компании.

Общение с бюрократической машиной занимает много сил и времени, зато оплата ТП составит всего 550 рублей (если решается задача, как провести свет на дачный участок по федеральной программе).

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).
Способы установки стойки для воздушного ввода электричества в дом
От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
Отвод от ЛЭП делают:
- до 10 м — медным проводом сечением 4 мм;
- от 10 до 15 м — проводом с медными жилами сечением 6 мм.
- алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

Электропроводка открытая, из-за чего возможны ее повреждения.
Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?
