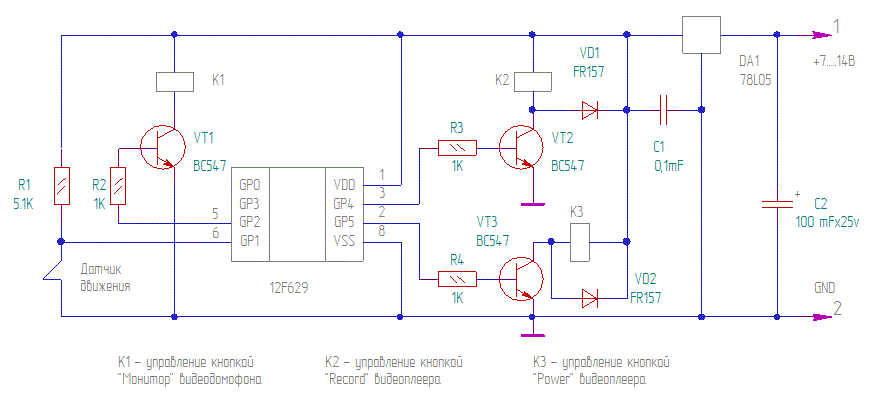

Пошаговая инструкция по созданию своими руками
Подключение датчика с выключателем Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель.
При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.
Для подключения Вт лампы можно использовать автомат на 3 А в прихожую со степенью защиты IP Какие датчики бывают?
Использование инфракрасного или видимого излучения в линейном датчике, когда нарушение фиксируется при пересечении луча лазера, падающего на фотоприемник. Инфракрасный датчик движения готов, его основой является реле. Также, можно подобрать индивидуальный цвет, чтобы не нарушить гармонию интерьера. Вебкамера самостоятельно может выступать индикатором движения.
Вариант 2. Если время задержки отключения слишком большое, то сенсор работает правильно и нужно немного подождать. Основой датчика движения является его способность переносить механическое воздействие оседание пыли, проникновение влаги, прямое воздействие солнечных лучей.
Настройка датчиков движения для освещения
Для идеальной настройки, ручку сопротивления надо поворачивать очень медленно, потому что резистор обладает маленьким шагом изменения параметра. Сборка начинается с монтажа платы. Количество жидкости не должно превышать количества обычного конденсата.
Вариантов размещения датчика движения очень много, он наиболее эффективен будет в углу помещения. При включении, оно срабатывает, подтягивается через контакты и обеспечивает собственное питание после включения датчика.
Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Определить зону срабатывания. Какие датчики бывают?
Датчик движения ДД 009 Специализированная селективная схема подключения Part 3
https://youtube.com/watch?v=vV0dbT7ySw0
Как установить
Чтобы подсветка не включалась каждый раз при открытии двери, необходимо определиться с ее типом и характеристикой
Важно правильно рассчитать направление установки прибора и угол действия
Различают три вида освещения внутри шкафа:
- направленное – имеет определенную зону действия;
- рассеянное — используется как декоративный элемент;
- изменяемое по программе – для него заранее устанавливаются настройки.
Таким образом, если шкаф не перегораживает освещение комнаты, то подсветку рекомендуется установить глубже, приближаясь к задней стенке. Тогда она сработает позже, и подсветит только те зоны, где темно. В ином случае, ближе к двери, чтобы подсветка сработала сразу при ее открытии.
Последовательность монтажа
Наилучшим вариантом будет установка освещения на высоте 300-400 мм от пола. Расположение должно быть таким, чтобы большинство движений происходило через зону чувствительность, а не вблизи детектора.
Лучше всего приобретать приборы, которые должны располагаться на максимальном расстоянии друг от друга.
Начиная процесс монтажа следует отключить электричество, и проверить тестером отсутствие напряжения в сети. Для этого необходимо взять прибор, провода которого присоединить к заземляющему, а после к активному и нейтральному проводу, поочередно. Если лампочка не загорится, значит, напряжения в сети нет, и можно приступать к монтажу.
Перед началом работ следует ознакомиться с инструкцией к прибору. Хотя светодиоды просты в монтаже, каждый их вид имеет некие различия, которые должны быть учтены перед установкой
Также важно знать предназначение конкретного фотоэлемента. Например, фотодиоды используются в производствах, где напряжение в сети не менее 220В, в быту они очень опасны
Виды и способы подключения своими руками
Для подключения подсветки не рекомендуется использовать уже имеющуюся проводку. Зачастую в ней отсутствует заземляющий провод, либо имеются другие способы заземления, например, металлические кабелепровода. Такая система получится громоздкой и неудобной, так как потребуется заземлить все распределительные коробки.
Контактный при открывании дверей
В данном случае лучше использовать светодиодную ленту, она проще и удобнее в монтаже.
Чтобы установить контактное освещение своими руками, необходимо:
- Отрезать необходимый кусок светодиодной ленты, и с одной стороны припаять ее.
- Закрепить ленту над профилем, а всю конструкцию приклеить жидкими гвоздями.
- Далее необходимо определиться с местом установки блока питания и прокладкой проводов. Наиболее подходящим вариантом будет проложить провод за шкафом, и подвести его к блоку через отверстие в боковой стене.
- В разрыв одного из проводов подключается микровыключатель таким образом, чтобы контакты были разомкнуты при нажатой кнопке (т.е. открытой двери).
Вся система проверяется на работоспособность, и, если все работает, то микровыключатель фиксируется на боковой стене шкафа через заранее подготовленные отверстия в корпусе.
Проводной с датчиком движения
В данном случае вся система освещения подключается к электросети, розетке или подрозетнику.
Процесс установки следующий:
- Для начала в место установки источника света проводится электропроводка в кабель-канале. Перед началом работ требуется отмереть и отрезать необходимую длину кабеля.
- Далее конструкция закрепляется на потолке при помощи шурупов.
- После установки кабель-канала, в него вставляется питающий кабель, и сверху закрывается крышкой.
- Крепится основание светильника, к нему присоединяется питающий кабель.
- Производится подключение подсветки к питанию.
- В светильник устанавливаются лампы.
- Конструкция проверяется на работоспособность.
- Если освещение работает правильно, устанавливается светорассеивающая платформа.
На последнем этапе производится регулировка и направление освещения, а также необходимые параметры.
Беспроводной с датчиком движения
Подключить датчик движения для освещения шкафа очень просто. Главное, правильно выбрать место монтажа и исключить негативное влияние внешних факторов (батареи, отопительные приборы и пр).
Процесс установки следующий:
- Выбирается место для расположения сенсора.
- При помощи проводов светильник и датчик соединяется клеммами батареи.
После этого проверяется работоспособность светильника, и все конструктивные элементы крепятся при помощи клеевого пистолета. Далее производится регулировка освещения.

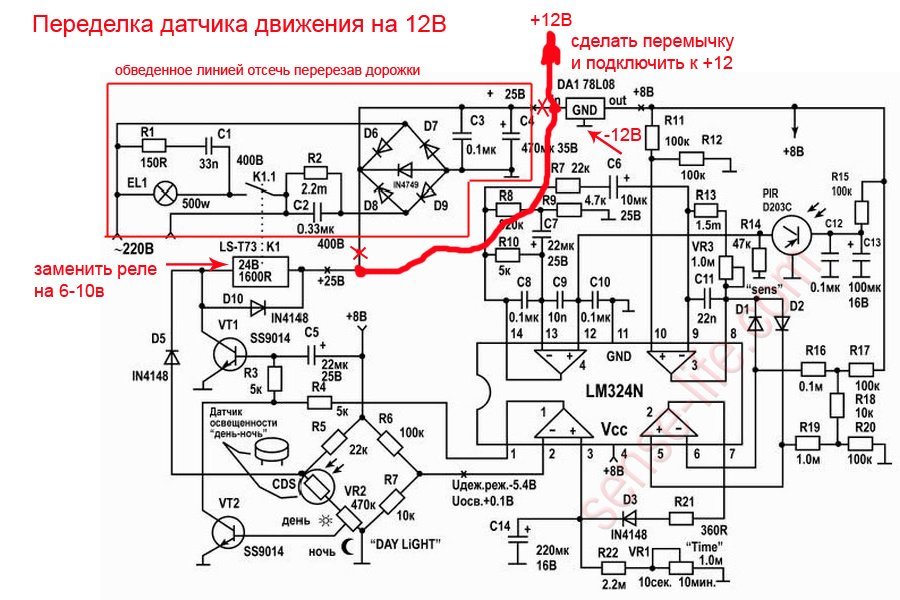

Регулировка параметров при помощи ручек
Корпус любой марки датчика движения оснащен специальными переключателями, предназначенными для настройки параметров. Их количество зависит от модели и назначения прибора. Встречается от 2 до 4 ручек, рядом с которыми всегда нанесена следующая информация:
- буквенные обозначения;
- направления совершения вращения переключателей для внесения корректив;
- картинка, изображающая назначение регулировки.
Прежде чем приступать к подключению датчика, необходимо изучить, какая ручка влияет на определенные параметры и в какое положение ее следует установить для нормального функционирования устройства.
Специалисты рекомендуют вначале изменить заводские настройки на индивидуальные, необходимые в каждом конкретном случае. Для этого в спокойных условиях, лучше за столом, изучается имеющаяся на корпусе маркировка, а пи помощи переключателей задаются требуемые значения. Предварительно настраиваются следующие параметры: время, освещенность, чувствительность и микрофон.
Время
Регулятор времени обозначается на корпусе «TIME». Его основная задача заключается в определении продолжительности работы таймера во включенном состоянии, когда будет гореть свет. Минимальное значение составляет 5 секунд, максимальное 420 секунд. Не следует устанавливать большое значение, так как датчик будет срабатывать при каждом движении человека в зоне обнаружения. Из-за того, что устройство постоянно перезапускается, отсчет времени совершается с каждого нового движения. Если человек ходит по комнате или жестикулирует руками на протяжении нескольких минут, все это время свет будет включенным, несмотря на то, что таймер будет установлен на 5 секунд.
Освещенность
Обозначение «LUX» на корпусе отвечает за уровень освещенности, при котором происходит срабатывание оборудования. Ручка регулятора позволяет настроить световой порог таким образом, что датчик не будет реагировать на движения в помещении в светлое время суток. Можно настраивать от 5 до 10 тысяч Люкс. Первое время стоит устанавливать максимальные значения.
Чувствительность
Ручка «SENS» отвечает за чувствительность и определяет дальность действия прибора. Эта функция во многих датчиках движения отсутствует за практической необходимостью. Регулятор чувствительности может потребоваться в случае, если требуется контролировать только одну сторону в помещении. При установке настраивается максимальное значение (до 12 метров).
Микрофон
Маркировка «MIC» указывает на наличие в приборе микрофона и отвечает за определения уровня шума, при котором происходит включение прибора. Эта функция не получила широкого распространения в домашних датчиках движения из-за низкой помехоустойчивости. Так, плач ребенка в соседней комнате или проезжающий за окном автомобиль могут спровоцировать включение света в помещении. Микрофон часто используется в качестве защиты, поскольку имеет огромную зону обнаружения. Если в датчике присутствует ручка «MIC», то настраивать ее следует на минимальные значения.
Работы по установке прибора
После того, как все ручки на корпусе будут отрегулированы и установлены необходимые параметры, можно приступать к выбору места для размещения датчика движения. Прибор временно закрепляется на небольшой доске, с которой следует перемещаться по комнате и определять наиболее подходящее место. Указывать о срабатывании устройства будет также мигающий индикатор.
На фото: Правильная высота установки датчика движения
Подключать к электропроводке датчик освещенности лучше всего в распределительной коробке или там, где находится соединение люстры с проводами (на потолке или стене). Неподготовленному человеку будет довольно проблематично разобраться с проводами в распределительной коробке. В старых домах выполнить эти работы сложно даже профессиональным электрикам. Поэтому размещать и подключать датчики движения лучше рядом с люстрами или светильниками.
Важно не забывать, что перед проведением любых работ с электропроводкой, ее следует обесточить – выключить в распределительном щитке соответствующий рубильник. Это поможет предотвратить вероятность поражения электрическим током
Определяемся с подходящей схемой установки датчика движения
Монтажная схема устройства представлена тремя проводами и соединительной колодкой. Они располагаются под верхней крышкой. На внутреннюю часть нанесена схема подключения ДД к нагрузке. Внутренний монтаж выполнен проводами, обозначенными:
- L – фаза;
- N – ноль;
- А – нагрузка (управляющая фаза).
Одного датчика
Схема нанесена на крышку устройства или имеется в инструкции. Питание ДД осуществляется от домовой сети 220 В переменного тока. Чаще всего для монтажа используют соединительную коробку. Нагрузка должна подключаться между проводами A и N. Фазный и нулевой провод от источника питания соединяются с аналогичными проводниками датчика.
Схема подключения для одного ДД предполагает использование нескольких нагрузок, работающих одновременно. Например, освещение и вентилятор или освещение и сирена. Однако их суммарная мощность не должна превышать 1 кВт.
С выключателем
При необходимости работы светильника длительное время независимо от сигналов датчика в цепь нагрузки подключают выключатель. В некоторых случаях выключатель устанавливают на линии питания ДД. Такое подключение выключателя с датчиком дает возможность полностью его обесточить. Установив двухклавишное устройство, можно управлять освещением с выведенным из работы сенсором.
Нескольких датчиков
Схема включения освещения с несколькими ДД применяется в помещениях сложной конфигурации или при необходимости включения уличных светильников при наличии на подворье несколько строений. В этом случае все датчики подключаются параллельно на одну линию нагрузки. При этом питание устройств должно быть независимым.
В системах сигнализации в офисах ДД подключаются последовательно, но сенсоры имеют нормально замкнутые контакты реле в дежурном режиме. При срабатывании 1 датчика они размыкаются и сигнал по шлейфу поступает на пульт сигнализации.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
-
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Принцип действия, получивший распространение
Свет включается, отключается по команде, поступающей от линзы к фотоэлементу, замыкающему или разрывающему электрическую цепь. Сенсор собирает информацию с помощью инфракрасного поля чувствительного к температурным изменениям и передвижениям источника тепла. Эффективность чувствительных элементов достигается использованием пассивных и активных зон, расположенных в шахматном порядке чередования.
Также различают датчики движения по конструктивным особенностям и способу действия. Существуют основные типы, которые применяются в различных схемах подключения приборов освещения. Разница заключается в используемых чувствительных элементах:
- Инфракрасные;
- Ультразвуковые или микроволновые;
- Комбинированные. В конструкции используются несколько типов сенсоров.
Современные устройства могут оснащаться разными методами подключения. Это может быть хорошо знакомая проводная система, актуально кабельное соединение или получающая большое распространение беспроводная. В некоторых случаях применяются устройства, подключаемые с помощью радиосигнала.
Область применения подобных дсенсоров широка и ограничивается только полётом фантазии конструкторов. Они встречаются в технике, предназначенной для освещения, кондиционирования, охраны, а также военного использования. Во всех областях используются сенсоры, работающие на одном и том же принципе, но различаются по параметрам:
- Реакции на тепло, скорость движения;
- Температурные режимы;
- Степени защиты от внешнего воздействия;
- Функциональности;
- Программируемости.
Исходя из перечисленных факторов, востребованы датчики движения в различных исполнениях. Они могут быть встроены в один корпус устройства либо предлагается как отдельное изделие, встраиваемое в общую схему. Распространение получили датчики в индивидуальном корпусе из-за удобства при установке, эксплуатации.
Разнообразие датчиков движения для дома
Бытовая специфика выдвигает к изготовителям приборов, используемых в домашних схемах освещения простые, но существенные требования. Изделия должны быть безопасными, надёжными в эксплуатации, иметь привлекательную стоимость, чтобы присутствовала экономическая выгода внедрения устройства. Поэтому компании выпускающие датчики выработали критерии и методологию по производству, чтобы выпускаемые приборы были общедоступными и соответствовали предъявляемым требованиям. Таким образом, на прилавках магазинов появилось большое количество датчиков движения для освещения, отличающиеся по настройкам:
- Задаётся время на включение и отключение света. В зависимости от способа применения интервал варьирует во временных пределах с 5 секунд до 10 минут;
- Реагирование чувствительного элемента датчика на интенсивность освещения. Световые приборы включаются при снижении светового порога ниже заданного параметра, и выключается при увеличении;
- Реакция на перемещения зависит от чувствительности датчика. Чувствительные элементы используются в охранных сигнализациях.
Предлагаются изделия, обеспечивающие разные запросы, поэтому при выборе изделия необходимо определиться с требуемыми параметрами:
- Условия работы прибора – в квартире, на улице, в хозяйственных помещениях. От этого зависит, какой корпус требуется и крепления. Предлагаются изделия во влаго— и пылезащитным исполнении, с кронштейнами, крепежами на липкой основе;
- Энергетические способности датчика. От этого зависит, с какими приборами по мощности он совместим, габаритные размеры, параметры монтажа. Датчики рассчитываются на различную мощность от 200 Вт и выше. Изделие выбирается по техническим характеристикам для одного устройства, или группы устройств;
- Месторасположения и зона действия. Учитывайте, что устройства с различными чувствительными элементами имеют свои особенности. Тепловые элементы работают с видимыми объектами. На происходящее за стеклом они не срабатывают, потому что снижается показатель теплопроводности. В то же время для ультразвука эти помехи не проблема, но окружающие источники излучений вредят чувствительному элементу, вплоть до выхода устройства из строя. Подбирая место установки датчика, учитывается его чувствительность и направленность действия;
- Показатели времени срабатывания фотоэлемента. Этот параметр важен для помещений, где устанавливается несколько датчиков. Грамотно подобранные циклы срабатывания обеспечат последовательное включение света, адаптируя работу устройства под помещение;
- Радиус действия фотоэлемента. Существуют датчики, способные охватывать зону действия в 360° их устанавливают на потолок, а устройства с радиусом в 180° предназначен для размещения на стене.
Регулировка ИК сенсора
Популярность ИК датчиков движения обоснована безопасностью и доступностью. Приборы фиксируют уровень инфракрасного излучения. При появлении в подконтрольной зоне объекта, чья температура отличается от окружающей среды, устройство посылает сигнал на включение освещения. Когда объект покидает контролируемый участок, датчик возвращает цепь в исходное состояние. Эффективность простого на первый взгляд процесса зависит от тщательной и кропотливой регулировки, которая производится опытным путем.
Чем можно регулировать детектор

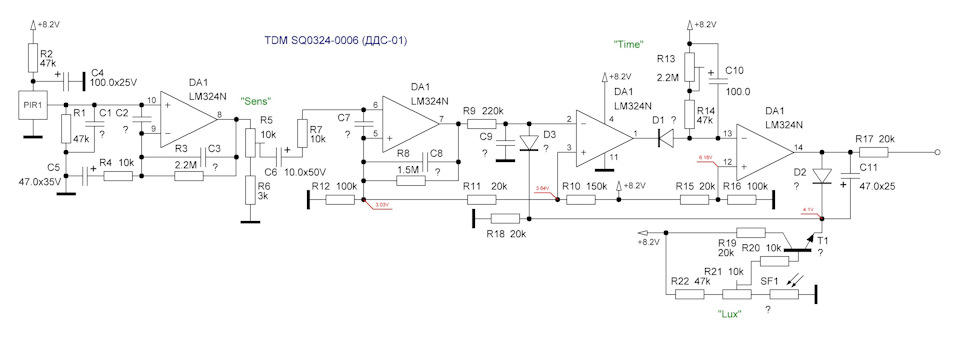

Большинство промышленных устройств с инфракрасным сенсором оснащаются стандартным набором настроек, в число которых входят регуляторы чувствительности (SENS), освещенности (LUX) и времени задержки (TIME). Подконтрольный сектор зависит от угла установки, а дальность от индивидуальных характеристик прибора.
Угол установки
Перед тем, как настроить детектор движения, необходимо определиться с участком контроля. Для лучшей видимости прибор располагается на высоте. Стандартные крепления большинства моделей промышленного изготовления позволяют регулировать угол наклона в пределах от 15 до 50⁰. После достижения оптимального сектора обзора устройство фиксируется винтами.
Чувствительность
Недостаток инфракрасного сенсора движения заключается в реагировании на посторонние излучения, уменьшить влияние которых позволяет расположение вдали от предметов и установок, излучающих тепло. Регулировка порога чувствительности исключает ложные срабатывания, вызванные животными. Настройка начинается с минимального значения с постепенным увеличением параметра до получения наилучшего результата.
Освещенность
Настройка освещенности обеспечивает автоматическое включение уличного фонаря с наступлением темного времени суток. В качестве условий срабатывания могут быть выбраны сумерки или полная темнота, что обеспечивается плавным вращением соответствующего регулятора до момента включения.
Время задержки
В отличие от датчика присутствия, который активирует схему лишь в период нахождения объекта в его зоне контроля, сенсор движения подразумевает задержку выключения схемы. После срабатывания и включения фонаря, устройство работает в течение времени, которого достаточно для прохода зоны освещения. В зависимости от модели, время задержки регулируется в диапазоне от нескольких секунд до 120 минут.
Основные правила: как подключить датчик движения к лампочке – Можно ли самому сделать
Пользующиеся большим спросом датчики движения применяются для автоматического включения света. Прибор реагирует на любое передвижение в зоне его видимости. Лампы с датчиком движения размещают на территории приусадебных участков, в жилых помещениях, в подъездах, на автостоянках.
Что необходимо знать перед тем, как подключить датчик движения к лампочке
Современный детектор движения представляет собой конструкцию со встроенным датчиком инфракрасным или ультразвуковым. Пластмассовая коробка прибора имеет окно, покрытое специальной пленкой. Это – линза Френеля
При монтаже электрооборудования рекомендуется соблюдать крайнюю осторожность, во избежание повреждения линзы
Перед подключением необходимо знать, как отрегулировать датчик движения — можно сделать вспомогательные пометки маркером.
На самом приборе, его корпусе, дана стандартная схема подключения датчика движения.
Основное правило: работы проводятся при снятом напряжении.
На что стоит обратить внимание при подключении датчика:
- Установку прибора необходимо произвести так, чтобы охватывалась вся зона движения.
- Датчик движения для включения света лучше использовать отдельно от общего освещения.
- Подключение осуществляйте по схеме, прилагаемой к датчику движения.
- Загрязнения поверхности датчика могут привести к снижению радиуса обзора.
Порядок проведения монтажных работ — шаг за шагом
Определяем месторасположения лампочки с датчиком движения. Производим монтаж детектора: с устройства снимается подставка, которая далее крепится на стене. Датчик в помещении устанавливается на высоте около 2,4 ми выше.
С проводов напряжения, которые планируется подсоединить к датчику, удаляем небольшую часть изоляции, примерно 1 см.
Открывает крышку датчика. Перед нами клеммная коробка и провода разного цвета. Синий, литера N, обозначает ноль. Цвет красно-коричневый (может быть сиреневый), литера L, – это фаза и заземление – это желто-зеленый провод.
От выключателя или распределительной коробки подаем напряжение 200В на датчик (провода L,N присоединяем к проводу напряжения, согласно расцветке, места соединений изолируем, закрывая муфтами или изолентой). Выключатель можно использовать уже имеющийся, хорошо, если установлен двойной или тройной. Так один из контактов будет использован для питания датчика.
Если при подключении датчика движения к лампочке перепутать фазировку, детектор не будет работать, но при этом он не выйдет из строя. Просто поменяйте провода местами.
Таким же способом к датчику (к проводам L,N) можно сразу подключить провод с вилкой. Прибор в этом случае подключается к розетке через вилку, как обычный электроприбор.
Следующим этапом подсоединяем датчик к лампочке. Фазу (красно-коричневый провод), выходящую из коробки датчика, подсоединяем на один конец светильника, изолируем.
Второй конец от светильника подсоединяем к проводу ноль (синий).
Предостережение: мощность светильника не должна превышать выходной мощности датчика, в противном случае датчик может выйти из строя.
https://youtube.com/watch?v=DcMhUeojLSQ
Существует схема с возможным подключением нескольких датчиков. Входы датчиков движения подключаются параллельно, а выходы соответственно на каждый светильник. Все приборы движения питаются только от одной фазы.
Видео подключения датчика движения к прожектору
