Автоматическая система коммерческого учета электроэнергии аскуэ. создание, проектирование и внедрение аскуэ

Содержание

Требования к монтажу

Любое внедрение системы должно начинаться с проектирования. От правильности всех расчётов зависит успешная установка и подключение АСКУЭ. Профессиональное проектирование обязательно должно учитывать особенности объекта, ресурсы, а также объёмы производства компании. На основании полученных расчётов итоговое количество и разновидность используемого оснащения при установке системы может подвергаться изменениям. Благодаря этому появляется дополнительное время для подбора нужных приборов, которые точно будут соответствовать всем заявленным требованиям.

Вам это будет интересно Как расшифровать аббревиатуру КИПиА и чем занимается киповец

Только после проведения всех расчётных и проектировочных работ специалисты могут приступать к установке АСКУЭ. Эта процедура состоит из нескольких основных этапов:

Установка обязательного оборудования (модемы, приборы учёта, компьютеры, серверы).
Прокладка и последующий монтаж кабельных линий.
Подключение приобретённого оборудования.
Финальная наладка системы.

Стоит отметить, что все работы по установке и подключению АСКУЭ могут выполняться исключительно подрядными компаниями. В обязанности экспертов входят следующие мероприятия:

Тщательное изучение объекта. Выбор наиболее подходящего оборудования, а также поэтапное составление проектной документации.
Обязательное согласование в органах Энергосбыта. После одобрения планов специалисты могут приступать к монтажу и пусконаладочным работам.
Настройка компьютерного оснащения, консультация потребителей. В течение указанного в документах срока клиент может бесплатно обратиться за гарантийным обслуживанием оборудования.

Установка инновационной системы АСКУЭ должна осуществляться в строгом соответствии с чёткими требованиями и пожеланиями заказчика. Сам эксперт должен полагаться ещё и на конкретные данные объекта. Итоговый результат зависит не только от проектирования и монтажа, но и от настройки. На финальном этапе должны быть установлены правильные опции.

Классификация систем СКУД

Разделяют классификацию по техническим параметрам и функциональному потенциалу.

Критерии по техническим параметрам следующие:

число степеней идентификации;
число регулируемых мест объекта;
количество людей, проходящих через пост пропуска СКУД в часы пик (пропускная способность);
расчетное количество постоянных сотрудников, способных быть обработанными оперативной памятью;
факторы влияния окружающей среды.

Критерии по функциональному потенциалу следующие:

степень оперативности внесения изменений в управленческие СКУД программы;
эффективность защиты от актов намеренного разрушения системы охраны, как материальных средств, так и программного обеспечения;
степень уровня секретности;
возможность идентификации в режиме автоматики;
назначение разного уровня доступа сотрудникам и посетителям, согласно их полномочий;
способность накапливать и анализировать большое количество данных;
надежное срабатывание (закрытие/открытие) всех постов, управляемых системой;
распечатка любой информации по запросу пользователя.

В чём преимущества АСКУЭ по сравнению с традиционным энергоучётом

Автоматизированная система коммерческого учёта электроэнергии позволяет обеспечить точность и прозрачность взаиморасчётов между поставщиками и потребителями, а также реализует:

точное измерение параметров поставки и потребления энергоресурса;
непрерывный автоматический сбор данных с приборов учёта с отправкой на сервер и визуализацией в личном кабинете;
ведение контроля за энергопотреблением в заданных временных интервалах;
постоянное накопление и долгосрочное хранение данных даже при выключенном электропитании приборов учёта;
быструю диагностику данных с возможностью выгрузки информации за текущий и прошлый периоды;
анализ структуры энергопотребления с возможностью её корректировки и оптимизации;
оперативное выявление несанкционированных подключений к сети энергоснабжения или безучётного потребления;
фиксацию даже незначительных отклонений всех контролируемых параметров;
возможность прогнозирования значений величин энергоучета на кратко-, средне- и долгосрочный периоды;
удалённое отключение потребителей от сети с возможностью обратного включения.

Как следствие из вышеназванных факторов, внедрение АСКУЭ способствует энергосбережению, благодаря чему система в среднем окупает себя в пределах одного года.

Пора уже внедрять дистанционный способ снятия показаний приборов учета и автоматизированную обработку данных. Для этого у ресурсоснабжающих организаций есть все возможности.

Александр Варфоломеев, заместитель председателя комитета Совета Федерации по социальной политике

Таким образом, Правительство России однозначно отвечают на вопрос, нужна ли АСКУЭ. Проблемы, которые оно оставляет поставщикам электроэнергии, промышленным потребителям, управляющим компаниям и ТСЖ, сводятся к выбору оптимального оборудования для её проектирования и внедрения.

С точки зрения возможностей оптимизации учёта и энергопотребления, которые даёт АСКУЭ, минусы у системы практически отсутствуют. Они, конечно, есть, и связаны с конкретным её воплощением. Так, основными недостатками монтажа системы проводных АСКУЭ являются высокая стоимость и риск обрыва сети. Среди минусов беспроводных решений на базе GSM-протоколов следует выделить необходимость инсталляции сим-карты в каждый прибор учёта, высокую стоимость модемов, нестабильность сигнала при размещении счётчиков внутри железобетонных зданий или металлических шкафов.

Эти проблемы снимают решения для «умных домов» на базе ZigBee, М-Bus и Z-Wawe, однако радиус их действия (до 50 м) требует подключения дополнительных ретрансляторов, что увеличивает стоимость установки АСКУЭ и, соответственно, срок её окупаемости.

Как показывает анализ и сравнение современных технологий автоматизации энергоучёта, самым экономичным решением для внедрения АСКУЭ является технология LPWAN. Автоматизированная система, выстроенная по этой технологии не нуждается в дополнительном оборудовании: каждый прибор учёта одновременно является устройством сбора и передачи данных (средний уровень структуры АСКУЭ). При этом, его стоимость не намного превышает розничную цену обычного умного счётчика с аналогичными характеристиками.

Система «СТРИЖ» использует технологию LPWAN с радиусом действия 10 км, без концентраторов и ретрансляторов.

Система автоматизации учета электроэнергии для МКД, РСО и СНТ

В продолжение статьи:

Что же такое АСКУЭ и АИИС КУЭ?

Автоматизированные Системы Контроля и Учета Электроэнергии (АСКУЭ) или Автоматизированные Информационно-Измерительные Системы Контроля и Учета Электроэнергии (АИИС КУЭ) — это системы, предназначенные для дистанционного снятия показаний с первичных средств измерения – счетчиков электрической энергии. Отличие АИИС КУЭ и АСКУЭ состоит в том, что АИИС КУЭ – это автоматизированная измерительная система является средством измерения и должна быть занесена в Госреестр как средство измерения. АСКУЭ – это автоматизированная система дистанционного считывания показаний с измерительных устройств – счетчиков электроэнергии, и используется как технологическая система для контроля за потреблением, и заносить ее в Госреестр как средство измерения не обязательно. АИИС КУЭ также используется для коммерческих расчетов между поставщиком электроэнергии и потребителем, что накладывает на нее дополнительные требования – согласованные формы отчетов, также ряд других требований, которые в АСКУЭ не обязательны.

По составу АСКУЭ и АИИС КУЭ, как правило, идентичны за исключением дополнительных требований к ПО «верхнего уровня».

Системы состоят из трех основных элементов:

первичные средства измерения,
среда передачи данных,
программное обеспечение для обработки, хранения и отображения данных, также формирование различных отчетов.

К первичным средствам измерения относятся:

счетчики электрической энергии,
трансформаторы тока и напряжения,
контроллеры или устройства, осуществляющие синхронизацию всех устройств по времени, а также источники единого времени.

К среде передачи данных относятся:

различные преобразователи интерфейсов,
различные модемы,
сама среда передачи – витая пара, телефонные линии, радиоканалы, силовые линии (PLC).

Технология передачи данных по силовым сетям PLC I, разработанная специалистами Инкотекс предназначена в основном для сбора данных показаний со счетчиков электрической энергии бытового сектора, т.е. автоматизированный сбор данных о потребленной электроэнергии от бытового потребителя. Такое функциональное ограничение обусловлено тем, что система должна иметь минимальную стоимость и простоту наладки и эксплуатации. В результате этого система относительно дешевая как по используемому оборудованию, так и в эксплуатации, поэтому имеет быструю окупаемость.

Технология передачи данных по силовым сетям PLC II, разработанная специалистами Инкотекс предназначена как для бытового сектора, так и для маломоторного сектора промышленности. Система более дорогая, но имеет большую функциональную нагрузку. Система сбора данных по силовой линии PLC II позволяет не только собирать данные о потребленной электроэнергии, но и получать практически все данные, которые имеются в многофункциональном счетчике.

Программное обеспечение «верхнего уровня» также состоит из нескольких основных блоков:

база данных, где происходит накопление полученных результатов,
блок обработки данных, где происходит формирование запросов, обработка полученных данных и передача их в базу данных,
пользовательский интерфейс с блоком отображения полученных данных,
генератор отчетов или блок формирования отчетных форм.

Целесообразность внедрения автоматизированной системы (АС) заключается в ее окупаемости, но иногда окупаемость не всегда является целью, важнее получать оперативную и достоверную информацию об электропотреблении или качестве питающей сети. В любом случае внедрения АС определяет сам потребитель и сам определяет, какую цель преследует внедрение АС.

Одной из целей использования автоматизированных системы дистанционного сбора данных является – исключить работу «счетчиков» — сотрудников энергослужб, которые списывают показания со средств измерения — счетчиков электроэнергии.

Монтаж АСКУЭ

Проектирование – самый первый этап внедрения системы, от его проведения зависят дальнейшие успешные установка и подключение АСКУЭ. В процессе проектирования учитываются такие особенности объекта, как ресурсы, учет которых будет вестись, а также объемы производства предприятия. На основании расчетов количество и вид применяемого оборудования при установке системы может меняться и есть время для подбора нужных приборов, которые будут соответствовать требованиям.

Установка – следует за проведением расчетных и проектировочных работ. Этот этап включает в себя:

Монтаж необходимого оборудования – приборы учета, модемы, серверы, компьютеры.
Прокладка и монтаж кабельных линий.
Подключение оборудования.
Наладка оборудования.

Работы по установке и подключению АСКУЭ выполняют подрядные организации. Они могут выполнить такие мероприятия:

изучение объекта, выбор оборудования и составление проектной документации;
согласование в органах Энергосбыта, проведение монтажных и пусконаладочных работ;
настройка компьютерного обеспечения, проведение консультаций, гарантийное обслуживание оборудования.

При возникновении проблем, неполадок и сбоев в работе системы можно обращаться к любому подрядчику, который специализируется на построении данных систем.

Монтаж системы АСКУЭ ведется согласно четким требованиям и пожеланиям заказчика, учитывая также конкретные данные объекта. Огромное значение имеет не только этап проектирования и установки, но и настройка системы

Поэтому чрезвычайно важно выставить правильные параметры работы, а также надежно подключиться по каналу связи, который выбран заказчиком услуги. Именно от этих факторов и будет зависеть все последующее функционирование системы. Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Будет интересно прочитать:

Преимущества и недостатки двухтарифных счетчиков электроэнергии
Что такое АСТУЭ
Перепрограммирование электросчетчика в 2017 году
Причины потерь электроэнергии

https://youtube.com/watch?v=fTH_I_DKpt8

Основные элементы

Данная система – это совокупность процессов, которые требуют постоянного мониторинга, а также проверки оборудования. В связи с этим можно выделить их основные элементы:

обработка данных;
обеспечение связи;
хранение информации.

Такие составные части должны соответствовать необходимым уровням:

Первый уровень. Расшифровка АСКУЭ — это система приборов для учета электроэнергии.
Второй уровень. Обеспечение работы линий, которые предоставляют связь.
Третий уровень. Средство обработки информации.

Все они предназначены для анализа данных. Для того чтобы осуществлять учет, применяются датчики. Считывающие устройства необходимы для передачи данных с приборов учета.

АСКУЭ: провайдерам стоит задуматься

Эта система, если смотреть на нее глазами связиста, представляет собой еще один вариант использования сети интернет-провайдера для передачи данных.

Учет для потребителей

Массовый интерес начал появляться с ростом цен на электроэнергию и одновременным распространением компактных компьютеров и сетей передачи данных.

Современные электросчетчики с цифровым интерфейсом могут обеспечить куда больше пользы, если их подключить к сети.

Достаточно установить специализированное ПО, и оно не только обеспечит удаленный автоматический учет электроэнергии, но и в режиме реального времени будет показывать энергетикам компании практически все основные параметры электропитания.

Учет для поставщиков

Заинтересованность в автоматизации учета проявляют и сами поставщики электричества.

В рекомендациях на установку АСКУЭ нет ничего противозаконного. Дело в том, что согласно постановлению правительства № 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии», организациям, потребляющим электричество на максимальной мощности (не менее 670 кВт), ценовую категорию потребления назначает поставщик.

Оптимизация энергопотребления

Точное измерение параметров поставки/потребления электричества;
Диагностика полноты данных;
Комплексный автоматизированный учет энергоресурсов и контроль их параметров;
Контроль энергопотребления по всем энергоносителям, точкам и объектам учета в заданных временных интервалах (5, 30 минут, зоны, смены, сутки, декады, месяцы, кварталы и годы) относительно заданных лимитов, а так же режимных и технологических ограничений;
Фиксация отклонений контролируемых параметров энергоресурсов;
Сигнализация (цветом, звуком) об отклонениях контролируемых величин от допустимого диапазона значений;
Прогнозирование (кратко-, средне- и долгосрочное) значений величин энергоучета;
Автоматическое управление энергопотреблением на основе заданных критериев и приоритетных схем включения/отключения потребителей-регуляторов;
Поддержание единого системного времени (то есть обеспечения синхронных измерений).

Обрабатывать данные можно при помощи специального ПО. Оно дает возможность составлять графики и отслеживать динамику потребления в режиме реального времени.

Варианты построения

Между счетчиками и центром сбора данных нет связи. Все счетчики опрашиваются последовательно при обходе оператором. Опрос производится через оптический порт с помощью программы размещенной на переносном компьютере.

Недостатками данного способа организации АСКУЭ является большая трудоемкость сбора данных.

Счетчики, объединенные общей шиной RS-485, или по интерфейсу “токовая петля”, могут располагаться в различных распределительных устройствах и опрашиваться через общее УСПД один или несколько раз в месяц с помощью программы, размещенной на переносном компьютере, которая формирует файл результатов опроса. Между счетчиками и центром сбора данных нет постоянной связи. Синхронизация времени счетчиков происходит в процессе опроса со временем переносного компьютера.

Счетчики постоянно связаны с центром сбора данных прямыми каналами связи и опрашиваются в соответствии с заданным расписанием опроса. Первичная информация со счетчиков записывается в БД. Синхронизация времени счетчиков происходит в процессе опроса со временем компьютера центра сбора данных. В качестве компьютера центра сбора данных используется локальная ПЭВМ. На ней же происходит обработка данных и ведение БД. Сбор данных в БД происходит периодически с заданными интервалами.

Основные элементы АСКУЭ

Как видите, автоматизированная система учета включает в себя ряд элементов (подразделений), которые выполняют определенные задачи. Подобную структуру принято разделять на три уровня. Расскажем детально о назначении каждого из них.

Элементы первого уровня

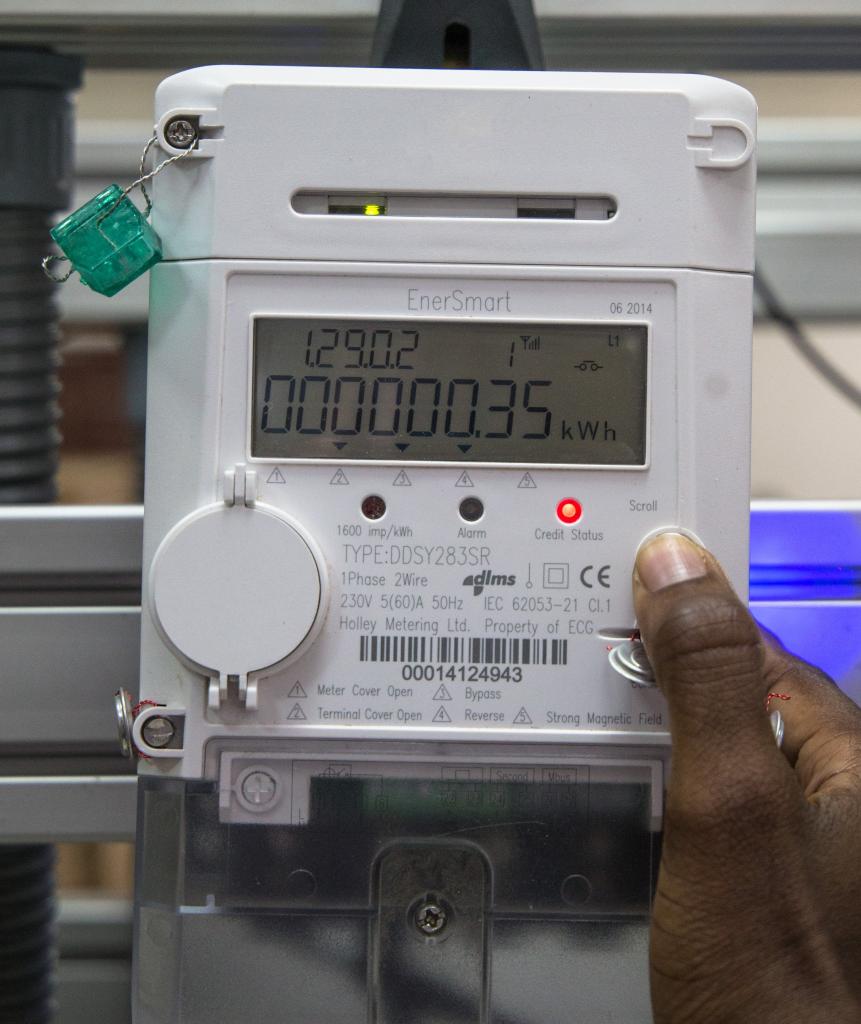

К таковым относятся электронные приборы учета, у которых имеется специальный модуль, позволяющий отправлять сигналы в центр сбора. В России практикуется использование интерфейса RS-485, это стандарт асинхронной передачи данных, применяемый в системах автоматизации. Его упрощенная организация представлена ниже.

Организация интерфейса RS-485

Основной недостаток подобного устройства – ограничение количества приемо-передатчиков, их не может быть более 32. Выходом из этого может быть каскадирование системы, а именно установка сумматоров, «аккумулирующих» данные от различных источников. Изображение такого прибора показано на рисунке 7.

Рисунок 7. Устройство сбора и передачи данных (УСПД)

Обратим внимание, что разработка АС на базе интерфейса RS-485 велась в то время, когда использование GSM было экономически не обосновано. На текущий момент ситуация радикально изменилась

Связующее звено (элементы второго уровня)

Данный уровень используется для организации транспортировки данных к центру обработки. На текущий момент большинством приборов учета используется интерфейс RS-485, несмотря на то, что данный способ является явно устаревшим. Сложившаяся ситуация вызвана инертностью структур, отвечающих за стандартизацию, что несколько притормаживает внедрение новой технической базы.

Центр обработки (завершающее звено)

Данный элемент представляет собой АПК, в который поступают и обрабатываются информационные сигналы. Его характеристики напрямую зависят от объема поступающих данных и наличия дополнительных функций системы. Исходя из этих технических условий, для комплекса АС подбираются компьютерные мощности и программное обеспечение.

Цель создания системы АСКУЭ и АИИС КУЭ

Внедрение системы АСКЭУ позволит любому потребителю:

Измерять объемы потребленной электроэнергии без «ручного» съема показаний. Проще говоря, после внедрения АСКЭУ не нужно будет каждый месяц 30 числа приходить и записывать показания счетчика. Система сделает это автоматически.
Контролировать почасовый, посуточный, понедельный расход электрической энергии;
Осуществлять автоматический сбор, обработку и хранение данных об объемах потребленной электроэнергии;
Рассчитывать балансы электроэнергии и контролировать «утечки» электроэнергии;
Анализировать потребление электроэнергии;
Получать мгновенную информацию обо всех неисправностях учета.

Все вышеописанное здесь позволяет потребителю значительно снизить свои затраты на электрическую энергию.

Как и за счет чего это происходит? Давайте разбираться.

Требования к счетчикам электрической энергии.

2.1. Приборы коммерческого учёта электроэнергии, работающие в составе АСКУЭ и являющиеся источниками первичной информации для АСКУЭ, должны удовлетворять следующим основным требованиям и обеспечивать:

учет активной (в одном или двух (при необходимости) направлениях) и реактивной (в двух направлениях) энергии и мощности;
наличие выходов (интерфейсов) поверочных импульсов (пропорциональных измеряемым величинам) для каждого из видов измеряемой энергии;
вычисление параметров энергопотребления за текущие и прошедшие сутки, месяц, сезон, год;
вычисление и фиксацию средней мощности за истекшие полчаса;
ведение графика нагрузки;
период интеграции измеряемых величин с интервалом 1, 3, 5, 10, 15, 30, 60 мин.;
сохранность информации не менее чем за последние 45 суток;
формирование базы данных результатов учета с обязательной привязкой величин ко времени измерений и хранить их в энергонезависимой памяти;
отслеживание превышения заданного предела максимальной нагрузки (по активной энергии);
наличие защиты (парольная, механическая блокировка (пломба)) от несанкционированного изменения параметров;
автоматический переход на летнее/зимнее время;
подключение внешнего резервного электропитания;
локальную коммуникацию с компьютером и/или переносным программатором-считывателем через оптопорт и дистанционное считывание накопленной информации средствами АСКУЭ ОАО «…облэнерго» (предпочтительно по цифровым каналам передачи данных RS-232 или RS-485 (RS-422);
погрешность хода внутреннего таймера не более 0,5 сек. в сутки и иметь возможность внешней синхронизации хода внутреннего таймера;
ведение «журнала фиксации нестандартных ситуаций (событий)»
программируемую последовательность сообщений;
работоспособность при температуре окружающего воздуха от – 25°С до +55°С;
срок службы не менее – 20 лет;
межповерочный интервал – не менее 6 лет.
дисплей: многосегментный (опцион с подсветкой);
конструктивное исполнение счетчика должно полностью соответствовать требованиям надежности, простоты и безопасности эксплуатации, предотвращения несанкционированного доступа;
2 независимо (одновременно) работающих коммуникационных. интерфейса;
независимая работа оптического интерфейса и интерфейса передачи данных RS;
Программное обеспечение прибора учета должно обеспечивать:

– программирование счетчика
– считывание данных, просмотр данных в эксплуатационном режиме (мгновенные данные) – документирование данных, возможность конвертации информации в один из распространенных форматов(*.xls, *.csv, *.txt)
– возможность экспорта/импорта (переноса, добавления, обновления) баз данных, установленных на разных компьютерах2.2. Рекомендуется установка приборов учета типа: ZMD, SL, EA.2.3. На ПС принадлежащих ОАО «…облэнерго» должны быть установлены счетчики типа ZMD (преимущественно) или SL с целью подключения их к АСКУЭ энергокомпании.2.4. Предоставить программное обеспечение для считывания информации и параметризации приборов учета, в случае, если таковы не используются в электрических сетях ОАО «…облэнерго»).2.5. Средства учета электрической энергии, входящие в состав АСКУЭ должны быть установлены на границе балансовой ответственности с выполнением требований п.3.12. ППЭЭ (при наличии субабонентов, расчетный учет должен быть организован основным потребителем с обеспечением составления почасового баланса в собственных сетях для проведения коммерческих расчетов).

Преимущества

Достоинства внедрения такой системы выражаются в следующих моментах:

Правильный и своевременный учет электрической энергии, что позволяет сократить затратную часть. Пользователь электроэнергии не может схитрить и заплатить меньше потребления.
Сокращает потребность в дополнительных обходах контроллеров, да и в данной профессии практически полностью. Вместе с этим требуются более квалифицированные кадры по обслуживанию электроустановок.
Позволяет сокращать коммерческие потери и выявлять технические. Обмануть систему становится проблематично с новыми счетчиками АИИС КУЭ удаленного отключения и дополнительными средствами защиты.

Основным недостатком представленной системы является ненадежность современного оборудования, а также высокая стоимость внедрения.

В заключение

Расшифровка АИИС КУЭ – автоматизированная информационно-измерительная система коммерческого учета электроэнергии. Используется для своевременного, оперативного снятия информации относительно потребляемой электроэнергии потребителями. Система пользуется популярностью и требует внедрения для сокращения обмана при оплате, выявления потерь электрической энергии, автоматизации платежей.

Комплекс состоит из специализированного оборудования, которое обеспечивает снятие, кодировку, передачу и декодирование информации. Это предполагает наличие серверной части, а также привязки приборов учета к специализированным модемам. Использование технологии применимо только к электронным приборам.

Обслуживание осуществляется согласно внутренним нормативным актам каждой организации, однако сроки не должны быть выше рекомендуемых нормативно-правовым актом федерального значения. В большинстве современных стран первая стадия перехода на «умные сети» предполагала внедрение умных приборов учета, являющихся типом АИИС КУЭ из описания.
