Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (аиис куэ) ооо «фацер»

Содержание

Описание

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень — измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень — информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень — информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

—    автоматизированный сбор, обработка и представление первичной информации о потребленной электрической энергии на производственной площадке «Звездная» ООО «Фацер»;

—    синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

—    хранение информации по заданным критериям и ее передача заинтересованным участникам оптового и розничного рынков электроэнергии.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по измерительным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 мин) по проводным линиям связи (интерфейс RS-485).

Сервер ИВК автоматически считывает из УСПД 30-минутные профили мощности для каждого канала учета, а также журналы событий счетчиков и самого УСПД.

По окончании опроса сервер ИВК автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации). Информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В качестве эталонного времени в СОЕВ используется время, транслируемое глобальными навигационными спутниковыми системами ГЛОНАСС/GPS, получаемое устройством синхронизации системного времени УССВ-2 (регистрационный номер 54074-13). Синхронизация времени сервера ИВК производится от УССВ-2 автоматически с задаваемой периодичностью. Синхронизация встроенных часов УСПД уровня ИВКЭ и счетчиков уровня ИИК происходит при их опросе с задаваемой периодичностью, но не реже 1 раза в сутки.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Составляющие элементы

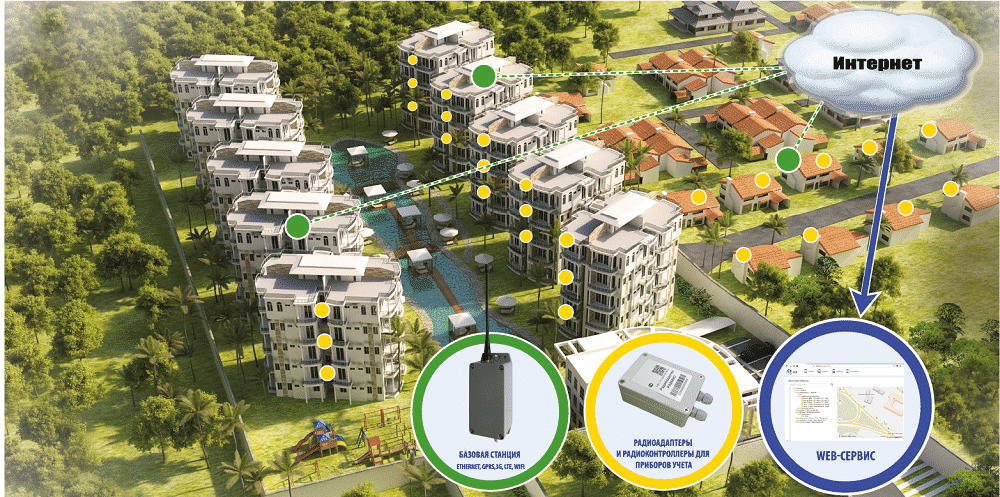

Чтобы изучить структурную схему АСКУЭ, нужно мысленно разделить её на три общих блока. Это наиболее распространённая, общепринятая компоновка, которая составляет базовую часть всей системы. Блок под номером один включает в себя мощные агрегаты для учёта энергии, представленные индукционными или же электронными электросчётчиками. Такие приборы устанавливаются исключительно у потребителя. Если же был вмонтирован инновационный счётчик, то сбор необходимой информации будет осуществляться через встроенный порт связи.

Отдельно стоит учесть, что на сегодняшний день основной процент приборов комплектуется на заводе мощным интерфейсом для включения в АСКУЭ. Если используется счётчик старого образца — индукционный, то специалисты дополнительно оснащают его считывающим устройством, за счёт этого происходит передача данных.

Второй блок выполняет все функции связи. Те показания, которые были удачно собраны ещё на первом этапе, должны быть переданы и надёжно защищены от взлома мошенниками. Реализовать эту идею можно несколькими способами:

  • Через обычные телефонные линии связи.
  • Передача по Всемирной паутине.
  • Мобильная связь разных стандартов (3G, GPRS, Wi-Fi).
  • Совокупность всех существующих способов для гарантированной безотказной работы системы.

Третий блок сочетает в себе специализированные средства компьютерной обработки полученных данных. На этом этапе вся собранная информация обрабатывается и анализируется. С технической стороны третий блок обязательно состоит из мощного сервера или же компьютера с актуальным программным обеспечением. Благодаря этому эксперты могут максимально правильно настроить все узлы системы.

Разработка и внедрение

Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» предлагает комплексные услуги по разработке и внедрению автоматизированных систем коммерческого учета для оптового и розничного рынков электроэнергии:

  • предпроектное обследование;
  • проектирование (проектные работы, создание эксплуатационной документации);
  • поставка необходимого оборудования и материалов;
  • строительно-монтажные и пуско-наладочные работы;
  • метрологическое обеспечение (сертификация системы путем внесения в Госреестр средств измерений, поверка системы, разработка методики измерений, экспертиза методики с ОАО «АТС» и внесение МИ в Федеральный реестр СИ);
  • гарантийное обслуживание.

Назначение

Основным назначением АИИС КУЭ является оперативное снятие информации относительно потребляемой электрической энергии. Представленная система обеспечивает прямой доступ к коммерческому учету, что предполагает получение критической информации. Использование последней позволяет:

  1. Рассчитывать нормативы потерь, формировать балансы и дисбалансы, что является неотъемлемой частью тарифной системы.
  2. Снимать основные показатели, за которые осуществляется оплата. В частности, потребленная электроэнергия кВт*ч, а также потребляемая мощность. Последнее актуально для двухставочных, крупных заводов.
  3. Контролировать работоспособность распределительной сети, выявлять узкие места. В некоторых случаях бороться с коммерческими потерями.

Выполнение назначения зависит от правильности организации системы, своевременности обслуживания и заинтересованности персонала в эффективной работе.

Внедрение системы для населения

Теперь целесообразным будет перейти ко второй потребительской категории – населению. Казалось бы, ответ в данном случае является не совсем очевидным. Для чего, к примеру, бабушке АСКУЭ? Конечно, лично ей, скорее всего, система и не нужна, ведь она так или иначе исправно ежемесячным образом снимает и передает дальше показания собственного электрического счетчика непосредственно организации, снабжающей ресурсами, или управляющей структуре. Однако тогда, когда вопрос касается дома многоквартирного типа, установка системы АСКУЭ – это отличное решение множества проблем для жителей. Среди них целесообразным будет выделить следующие пункты:

  • Снижение объема нужно общедомового назначения. В данном случае необходимо заметить, что с 01.01.2017 произошли достаточно серьезные изменения, которые касаются жителей домой многоквартирного типа. Теперь они обязуются платить исключительно в рамках заранее установленного норматива потребления электрической энергии. Все, что в некоторой степени превышает определенный норматив, оплачивается управляющей компанией.
  • Отсутствие необходимости снимать и передавать далее показания учетных приборов для жителей многоквартирных домов.
  • Сведение к минимуму возможности со стороны недобросовестных жителей потребления электрической энергии без ее учета.

Комплектность

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование

Тип

Кол-во,

шт.

1

2

3

1 Трансформатор тока

ТФЗМ-110Б

24

2 Трансформатор тока

JOF-123

9

3 Трансформатор тока измерительный

ТФНД-110М

9

4 Трансформатор тока

ТПЛ-10-М

4

5 Трансформатор тока

ТЛО-10

16

6 Трансформатор тока

ТПОЛ-10М

2

7 Трансформатор тока проходной с литой изоляцией

ТПЛ-10

4

8 Трансформатор тока

ТЛП-10

2

9 Трансформатор тока

TAG 123

6

10 Трансформатор тока

ТФНД-35М

2

11 Трансформатор тока

ТПЛМ-10

2

12 Трансформатор тока измерительный

ТВЛМ-10

4

13 Трансформатор тока

JOF 36

3

14 Трансформатор тока

ТЛМ-10

2

15 Трансформатор тока

GS-12

3

16 Трансформатор напряжения

НАМИ-110 УХЛ1

6

17 Трансформатор напряжения

НКФ-110

6

18 Трансформатор напряжения

НКФ-110-57

18

19 Трансформатор напряжения

VEOT

3

20 Трансформатор напряжения

EOF-123

12

21 Трансформатор напряжения

НТМИ-6

4

22 Трансформатор напряжения

НТМИ-6-66

3

23 Трансформатор напряжения

НТМИ-10

2

24 Трансформатор напряжения

НАМИ-35 УХЛ1

1

25 Трансформатор напряжения

НАМИ-10

5

26 Трансформатор напряжения

EOF 36

3

27 Счетчик электрической энергии многофункциональные

СЭТ-4ТМ.03

31

28 Счетчик электрической энергии многофункциональные

СЭТ-4ТМ.03.01

4

29 Устройство сбора и передачи данных (УСПД)

RTU-325

20

1

2

3

30 Устройство синхронизации времени

УСВ-1

1

31 Специализированное ПО

ПО «Альфа ЦЕНТР»

1

32 Методика поверки

МП 1878/550-2014

1

33 Паспорт — формуляр

87242-34.0004-ФО-УЭ

1

Технические характеристики

Таблица 2

параметр

значение

Пределы допускаемых значений относительной погрешности АИИС КУЭ «Иристон-1» при измерении электрической энергии.

Значения пределов допускаемых погрешностей приведены в таблице 3

Параметры питающей сети переменного тока: Напряжение, В частота, Гц

220± 22 50 ± 2,5

Температурный диапазон окружающей среды для: — счетчиков электрической энергии, °С

от +20 до +30

— трансформаторов тока и напряжения, °С

от минус 30 до +30

Индукция внешнего магнитного поля в местах установки счетчиков, не более, мТл

0,5

Мощность, потребляемая вторичной нагрузкой, подключаемой к ТТ и ТН, % от номинального значения

25 — 100

Потери напряжения в линии от ТН к счетчику, не более, %

0,25

Первичные номинальные напряжения, кВ

110, 35; 10;6; 0,4

Первичные номинальные токи, кА

1,5; 1; 0,5; 0,4; 0,3; 0,2; 0,15; 0,1

Номинальное вторичное напряжение, В

380;100

Номинальный вторичный ток, А

5; 1

Количество точек учета, шт.

32

Количество объектов учета, шт.

1

Интервал задания границ тарифных зон, минут

30

Предел допускаемой абсолютной погрешности часов, с

±5

Средний срок службы системы, лет

15

Таблица 3

Пределы допускаемых относительных погрешностей ИК при измерении электрической энергии, для рабочих условий эксплуатации, 5э %.

№ ИК

Состав ИИК

cos ф (sin ф)

5 1(2)%I 11(2)%<1 <15%

5 5%I I5%<I<I20%

5 20%I I20%<I—1100%

5 100%i l100%<I—1120%

1. — 3,

24. — 26, 31, 32

ТТ класс точности 0,5 ТН класс точности 0,5 Счетчик класс точности 0,5S

1

±2,0

±1,3

±1,1

0,8 (инд.)

±2,8

±1,7

±1,4

0,5 (инд.)

±4,2

±2,4

±1,9

ТТ класс точности 0,5 ТН класс точности 0,5 Счетчик класс точности 1,0 (реактивная энергия)

0,8 (0,6)

±3,8

±2,4

±1,8

0,5 (0,87)

±2,9

±2,0

±1,5

4. — 7,

16. — 18, 22, 23, 27. — 29

ТТ класс точности 0,5S ТН класс точности 0,5 Счетчик класс точности 0,5S

1

±2,3

±1,3

±1,1

±1,1

0,8 (инд.)

±2,8

±1,7

±1,4

±1,4

0,5 (инд.)

±4,2

±2,4

±1,9

±1,9

ТТ класс точности 0,5S ТН класс точности 0,5 Счетчик класс точности 1,0 (реактивная энергия)

0,8 (0,6)

±4,8

±2,4

±1,8

±1,8

0,5 (0,87)

±4,2

±2,0

±1,5

±1,5

8. — 14,

19. — 21, 30

ТТ класс точности 0,5 ТН класс точности 0,2 Счетчик класс точности 0,5S

1

±1,9

±1,2

±1,1

0,8 (инд.)

±2,7

±1,7

±1,3

0,5 (инд.)

±4,1

±2,3

±1,7

ТТ класс точности 0,5 ТН класс точности 0,2 Счетчик класс точности 1,0 (реактивная энергия)

0,8 (0,6)

±3,7

±2,3

±1,7

0,5 (0,87)

±2,9

±1,9

±1,5

15

ТТ класс точности 0,5S Счетчик класс точности 0,5S

1

±2,3

±1,2

±1,0

±1,0

0,8 (инд.)

±2,7

±1,6

±1,2

±1,2

0,5 (инд.)

±4,1

±2,2

±1,6

±1,6

ТТ класс точности 0,5S Счетчик класс точности 1,0 (реактивная энергия)

0,8 (0,6)

±4,7

±2,2

±1,6

±1,6

0,5 (0,87)

±4,1

±1,9

±1,4

±1,4

Пределы допускаемой относительной погрешности измерения средней получасовой мощности и энергии для любого измерительного канала системы на интервалах усреднения получасовой мощности, на которых не производится корректировка времени (8 р), рассчитываются по следующей формуле (на основании считанных по цифровому интерфейсу показаний счетчика о средней получасовой мощности, хранящейся в счетчике в виде профиля нагрузки в импульсах):

82 э +

8 р =±1

где

rKKe -100% ^

1000РТср

\ р

8 р — пределы допускаемой относительной погрешности измерения средней получасовой мощности и энергии, в %;

8э -пределы допускаемой относительной погрешности системы из табл.3 при измерении электроэнергии, в %;

К — масштабный коэффициент, равный общему коэффициенту трансформации трансформаторов тока и напряжения;

Ke — внутренняя константа счетчика (величина эквивалентная 1 импульсу, выраженному в Вт»ч);

Тср — интервал усреднения мощности, выраженный в часах;

R — величина измеренной средней мощности с помощью системы на данном интервале усреднения, выраженная в кВт.

Пределы допускаемой дополнительной относительной погрешности измерения средней мощности для любого измерительного канала системы на интервалах усреднения мощности, на которых производится корректировка времени, рассчитываются по следующей формуле:

8РК0РР =——100% где

р рр’ 3600Т    ’ где

(,р

— величина произведенной корректировки значения текущего времени в счетчиках (в секундах);

Тср — величина интервала усреднения мощности (в часах).

Описание

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1-й    уровень — измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (далее — ТТ) по ГОСТ 7746-2001, трансформаторы напряжения (далее — ТН) по ГОСТ 1983-2001 и счетчики активной и реактивной электроэнергии по ГОСТ Р 52323-2005 в режиме измерений активной электроэнергии и по ГОСТ Р 52425-2005 в режиме измерений реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблице 2.

2-й    уровень — измерительно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных МИР УСПД-01.00 (далее — УСПД), каналообразующую аппаратуру, устройство синхронизации времени (далее — УСВ) МИР РЧ-01.

3-й    уровень — информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (далее — ПО) ПК «УЧЕТ ЭНЕРГОРЕСУРСОВ».

Измерительные каналы (далее — ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации по подключенным к УСПД устройствам.

На верхнем — третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК, ИВКЭ и ИВК. АИИС КУЭ оснащена устройством синхронизации времени радиочасами МИР РЧ-предназначенных для приема сигналов GPS и выдачи последовательного импульсного временного кода; пределы допускаемой абсолютной погрешности привязки переднего фронта импульса к шкале координированного времени составляют ± 1 мкс. Время се-рера БД синхронизировано со временем радиочасов МИР РЧ-01, сличение ежесекундное. Время УСПД синхронизировано со временем сервера БД, корректировка осуществляется при расхождении времени ± 1 с. Для УСПД основным каналам связи является канал интерфейса RS232 слечение не реже 1 раза в 6 ч. Сличение времени счетчиков с временем УСПД один раз в сутки, корректировка времени счетчиков при расхождении со временем УСПД ± 1 с. Погрешность системного времени не превышает ± 5 с.

Журналы событий счетчика электроэнергии и УСПД отражают: время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Технические параметры

Так как надёжность работы системы АСКУЭ напрямую зависит от первого блока, то все базовые требования должны предъявляться исключительно к приборам учёта. Точность определения указывает на правдивость полученных данных. Не менее важным показателем системы является максимально допустимая погрешность в процессе трансфера данных. Этот момент требует небольшого уточнения. Итоговый телеметрический выход агрегата транслирует последовательность импульсов с частотой, которая соответствует потребляемой мощности. Тепловые шумы и помехи могут вносить серьёзные погрешности в итоговые данные, что влияет на отчёт.

Избежать распространённых проблем можно в том случае, если вся собранная информация будет передаваться в двоичном коде. Высокий и низкий импеданс сигнала должны соответствовать «1» и «0». Эксперты также используют кодировку контрольной суммы, что позволяет проверить достоверность данных. Многие специалисты ошибочно полагают, что цифровая форма передачи информации защищена от погрешностей, но она лишена конкретики. Это связано с тем, что протокол всегда допускает определённую вероятность ошибки. Такой недостаток в той или иной степени присущ любым системам передачи данных.

Несколько слов об умных сетях

Требования к АИИС КУЭ значительно повышаются в последнее время. Это проявляется в совершенствовании систем и постоянном поиске новых, более точных способов учета с низкой стоимостью. Следует отметить, что во многих странах Европы внедрение такой автоматизации началось намного раньше, чем в СНГ. Обширная сеть играет гораздо большую роль, чем снятие показаний.

Подобная технология позволяет детально регулировать выработку электрической энергии, контролировать загруженность основного оборудования, правильно выбирать режимы. Кроме этого, такие системы значительно преобразили взаимоотношения между потребителями и электроснабжающими организациями. Все стало более приемлемо и прозрачно.

Краткое описание

АСКУЭ — автоматизированная система коммерческого учёта электроэнергии. Она была создана экспертами для облегчения рабочего процесса. Если человек только столкнулся с этой отраслью, то для восприятия и понимания смысла все данные лучше рассматривать на примере многоквартирного дома. Правильный монтаж АСКУЭ открывает перед специалистами возможность дистанционного снятия показаний электросчётчиков с каждой квартиры. Данные поступают к месту назначения через специальные линии, которые надёжно защищены кодировкой. Обработкой информации занимается специальный сервер.

Умелое использование АСКУЭ позволяет в сжатые сроки принимать важные решения об изменении режима работы установленного электрооборудования, отслеживать текущий баланс, а также осуществлять оперативные расчёты потребления энергии. Сами специалисты утверждают, что установка такой системы будет полезна и на тех объектах, где многочисленные точки потребления тока разбросаны по разным местам, но объединены в одну сеть. Ярким примером являются гаражные кооперативы, многоквартирные дома, а также различные загородные посёлки.

Кроме бытовой отрасли, без АСКУЭ невозможно представить крупные транспортные и промышленные предприятия, железные дороги и порты, аэропорты и перегрузочные терминалы. Если специалиста интересует только фиксация показаний, то именно автоматизированная система учёта электроэнергии предоставляет отличную возможность в обозначенный срок собирать актуальные данные со всех установленных счётчиков по отдельности. Благодаря этому исключаются ошибки ручного переписывания показаний, а также не нужно проводить набор дополнительного штата сотрудников, которые будут заниматься обработкой информации.

Основные элементы АСКУЭ

Как видите, автоматизированная система учета включает в себя ряд элементов (подразделений), которые выполняют определенные задачи. Подобную структуру принято разделять на три уровня. Расскажем детально о назначении каждого из них.

Элементы первого уровня

К таковым относятся электронные приборы учета, у которых имеется специальный модуль, позволяющий отправлять сигналы в центр сбора. В России практикуется использование интерфейса RS-485, это стандарт асинхронной передачи данных, применяемый в системах автоматизации. Его упрощенная организация представлена ниже.

Организация интерфейса RS-485

Основной недостаток подобного устройства – ограничение количества приемо-передатчиков, их не может быть более 32. Выходом из этого может быть каскадирование системы, а именно установка сумматоров, «аккумулирующих» данные от различных источников. Изображение такого прибора показано на рисунке 7.

Рисунок 7. Устройство сбора и передачи данных (УСПД)

Обратим внимание, что разработка АС на базе интерфейса RS-485 велась в то время, когда использование GSM было экономически не обосновано. На текущий момент ситуация радикально изменилась

Связующее звено (элементы второго уровня)

Данный уровень используется для организации транспортировки данных к центру обработки. На текущий момент большинством приборов учета используется интерфейс RS-485, несмотря на то, что данный способ является явно устаревшим. Сложившаяся ситуация вызвана инертностью структур, отвечающих за стандартизацию, что несколько притормаживает внедрение новой технической базы.

Центр обработки (завершающее звено)

Данный элемент представляет собой АПК, в который поступают и обрабатываются информационные сигналы. Его характеристики напрямую зависят от объема поступающих данных и наличия дополнительных функций системы. Исходя из этих технических условий, для комплекса АС подбираются компьютерные мощности и программное обеспечение.

Цель создания системы АСКУЭ и АИИС КУЭ

Внедрение системы АСКЭУ позволит любому потребителю:

  • Измерять объемы потребленной электроэнергии без «ручного» съема показаний. Проще говоря, после внедрения АСКЭУ не нужно будет каждый месяц 30 числа приходить и записывать показания счетчика. Система сделает это автоматически.
  • Контролировать почасовый, посуточный,  понедельный расход электрической энергии;
  • Осуществлять автоматический сбор, обработку и хранение данных об объемах потребленной электроэнергии;
  • Рассчитывать балансы электроэнергии и контролировать «утечки» электроэнергии;
  • Анализировать потребление электроэнергии;
  • Получать мгновенную информацию обо всех неисправностях учета.

Все вышеописанное здесь позволяет потребителю значительно снизить свои затраты на электрическую энергию.

Как и за счет чего это происходит? Давайте разбираться.

Описание

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

Измерительные каналы состоят из двух уровней АИИС КУЭ:

1-й    уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

2-й    уровень — информационно-вычислительный комплекс (ИВК) включает в себя сервер баз данных (сервер БД), устройство синхронизации времени типа УССВ-2, автоматизированное рабочее место, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

— средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков ИИК № 1-2 по проводным линиям связи поступает на соответствующий модем и далее по каналам связи стандарта GSM — на сервер БД.

На сервер АИИС КУЭ ООО «ТЛЗ» один раз в сутки по сети Internet в виде xml-файлов формата 80020 передается информация из системы автоматизированной информационно -измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Т-10 (заводской номер АУВП.411711.ФСК.062.19, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 69220-17) по ИИК № 3.

На верхнем уровне системы (ИВК) осуществляется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, её формирование и хранение в базе данных АИИС КУЭ, оформление отчетных документов.

Передача информации в ПАК АО «АТС» за подписью ЭЦП субъекта ОРЭ, в филиал АО «СО ЕЭС» Ростовское РДУ и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя УССВ, часы сервера и счетчиков. СОЕВ функционирует на всех уровнях АИИС КУЭ. Для синхронизации единого времени в системе в состав ИВК входит устройство синхронизации времени типа УССВ-2, которое обеспечивает автоматическую непрерывную синхронизацию часов сервера от источника точного времени, который синхронизирован с национальной шкалой координированного времени UTC (SU).

. Часы сервера синхронизированы с УССВ, сличение 1 раз в 30 минут. Корректировка осуществляется при расхождении показаний часов сервера и УССВ на величину ±1 с. Сличение времени часов счетчиков с временем часов сервера осуществляется во время сеанса связи, но не реже чем раз в сутки, корректировка времени часов счетчиков выполняется при достижении расхождения со временем часов сервера ±2 с.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Основные элементы системы

Установка системы требует наличия четырёх основных элементов:

  1. Умных счётчиков с интерфейсом для выхода цифрового сигнала. Если в процессе монтажа выяснится, что существующий прибор учёта  индукционный, то используется специальное считывающее устройство, обеспечивающее преобразование и дальнейшую передачу сигнала.
  2. Мобильных либо телефонных линий связи или интернета. Плюс специальных средств телекоммуникации: сумматоров, мультиплексоров, модемом, радиомодемов и тому подобного оборудования.
  3. Компьютеров, а иногда дополнительного сервера. Всё зависит от объёма и потока информации.
  4. Программного обеспечения, позволяющего принимать, перерабатывать, а при необходимости передавать данные: абонентам, поставщикам, вышестоящим и надзорным организациям.

Монтаж, наладку, подключение и опробование системы выполняют сертифицированные организации. Как правило, они же согласовывают с энергосбытом проект, а также осуществляют дальнейшее сопровождение АСКУЭ в плане устранения неполадок и неисправностей.

Функции и возможности АСКУЭ

Автоматизированные системы контроля и учета электроэнергии обеспечивают выполнение следующих основных функций:

  • непрерывный автоматический сбор данных с приборов учета и их отправка на сервер;
  • постоянное накопление и хранение данных за прошлые периоды;
  • анализ информации об энергопотреблении на предприятии, позволяющий обеспечить его оптимизацию;
  • выявление несанкционированных подключений к сети энергоснабжения на предприятии;
  • удаленное подключение и отключение от сети конечных потребителей.

АСКУЭ промышленных предприятий позволяют обеспечить максимальную точность учета и прозрачность расчетов с поставщиками электроэнергии. Кроме того, внедрение АСКУЭ открывает широкие возможности экономии электроэнергии. Благодаря этому такие системы, как правило, окупают себя в течение года.
